  1. Cama de campo Ferrino Albergue Provisional

  2. Cama de campo Ferrino • Saco protector de lona plastificada • peso - 5.9 Kg. • Dimensiones de la cama. • 45x200x75 cm. Albergue Provisional

  3. cama de campo Ferrino despiece • Pieza compacta compuesta de: • Lona • Tres piezas de patas en forma de X • Dos piezas dobles laterales. • 2 Traveseros de separación. • Saco funda Albergue Provisional

  4. cama de campo Ferrino montaje • Extendemos la cama a lo largo. • Extendemos las patas de los extremos con un giro de 270º para quedar de la misma forma que la pata central (prestar atención para que la lona no quede enganchada entre las patas) Albergue Provisional

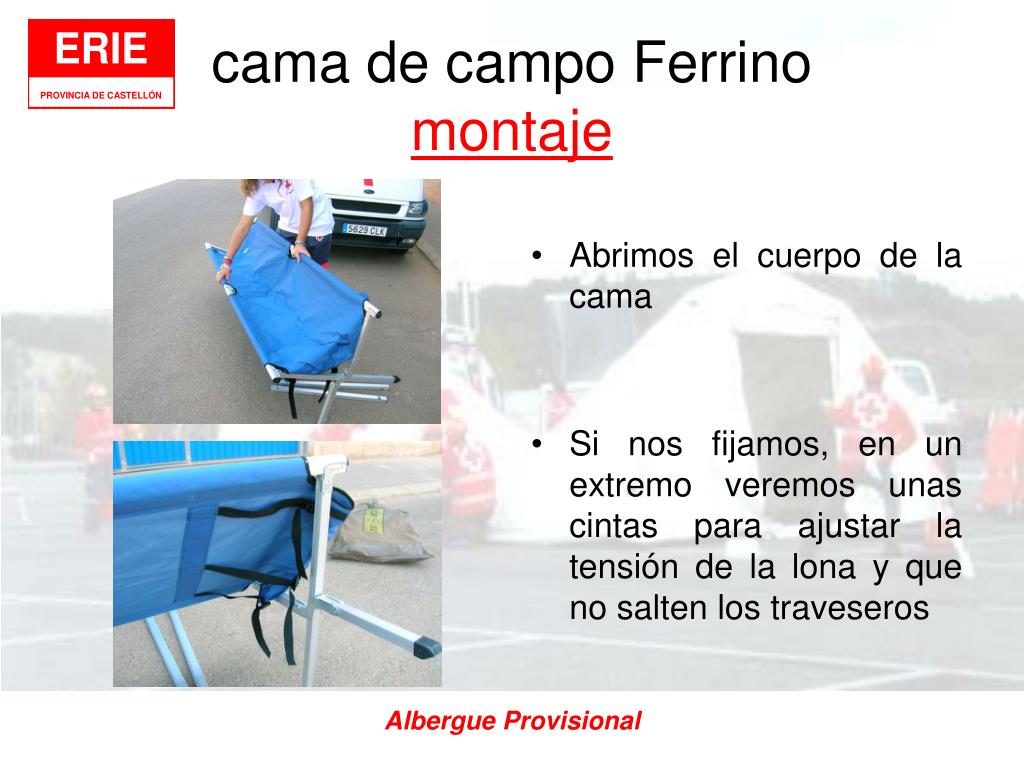

  5. cama de campo Ferrino montaje • Abrimos el cuerpo de la cama • Si nos fijamos, en un extremo veremos unas cintas para ajustar la tensión de la lona y que no salten los traveseros Albergue Provisional

  6. cama de campo Ferrino montaje • Colocamos el primer travesero por el interior del borde tubular de la lona • Colocamos las ranuras de los traveseros en los pivotes de las barras laterales Albergue Provisional

  7. cama de campo Ferrino montaje • El último travesero se coloca en el extremo de las cintas de ajuste que hay en la lona. • Tensaremos las cintas Albergue Provisional

  8. cama de campo Ferrino montaje • Anclaremos en los pivotes del lado opuesto el segundo travesero. • Forma de la cama desplegada Albergue Provisional

  9. cama de campo Ferrino plegado • Aflojamos las cintas de ajuste • Desencajar los traveseros de los pivotes: un golpe suave hacia arriba en una punta del travesero sujetando la barra lateral. Albergue Provisional

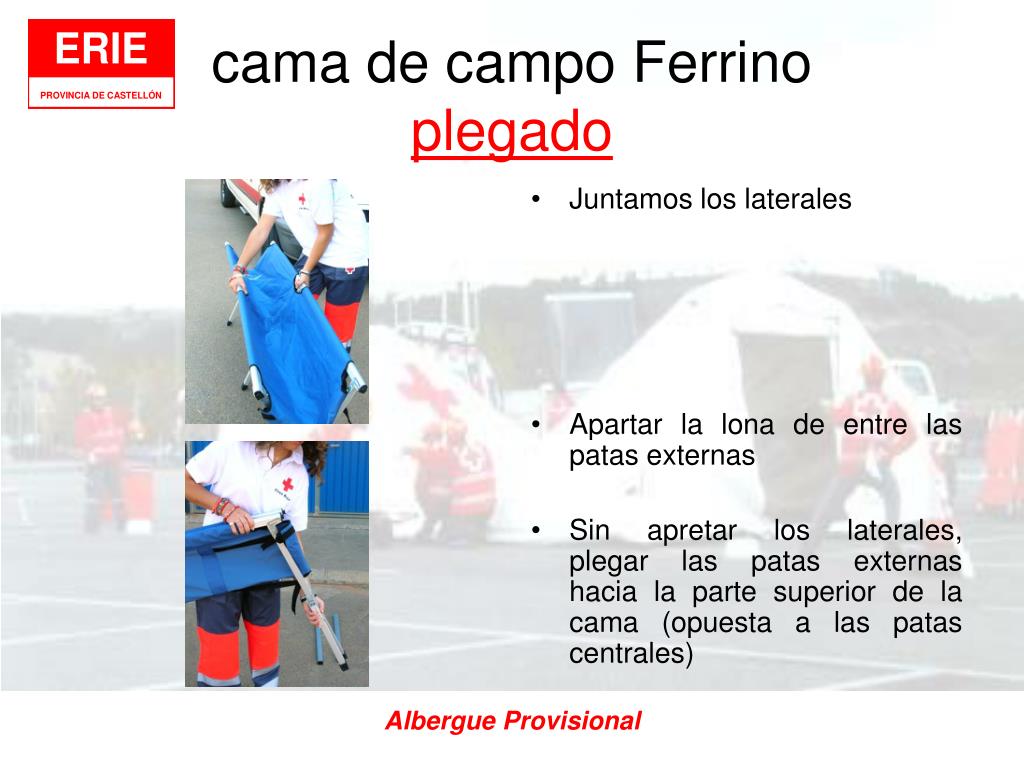

  10. cama de campo Ferrino plegado • Juntamos los laterales • Apartar la lona de entre las patas externas • Sin apretar los laterales,plegar las patas externas hacia la parte superior de la cama (opuesta a las patas centrales) Albergue Provisional

  11. cama de campo Ferrino plegado • Colocamos las patas externas sobre los laterales • Juntamos las dos mitades de la cama sobre las patas centrales Albergue Provisional

  12. cama de campo Ferrino plegado • Una vez juntas las dos mitades de la cama arreglaremos la lona por dos motivos: • La lona no se estropeará • La cama entrará con mayor facilidad en la funda. • Colocamos el cuerpo de la cama en el saco funda Albergue Provisional

  13. cama de campo Ferrino plegado • Nos aseguramos de colocar los traveseros en la funda. • Recordar que: • si recogemos el material perfectamente, será mucho mas fácil el montaje del próximo albergue. • Piensa siempre como te gustaría encontrarlo a ti. Albergue Provisional

  14. Cama de campo Ferrino DUDAS, CONSULTAS, INQUIETUDES, ETC…… Albergue Provisional
