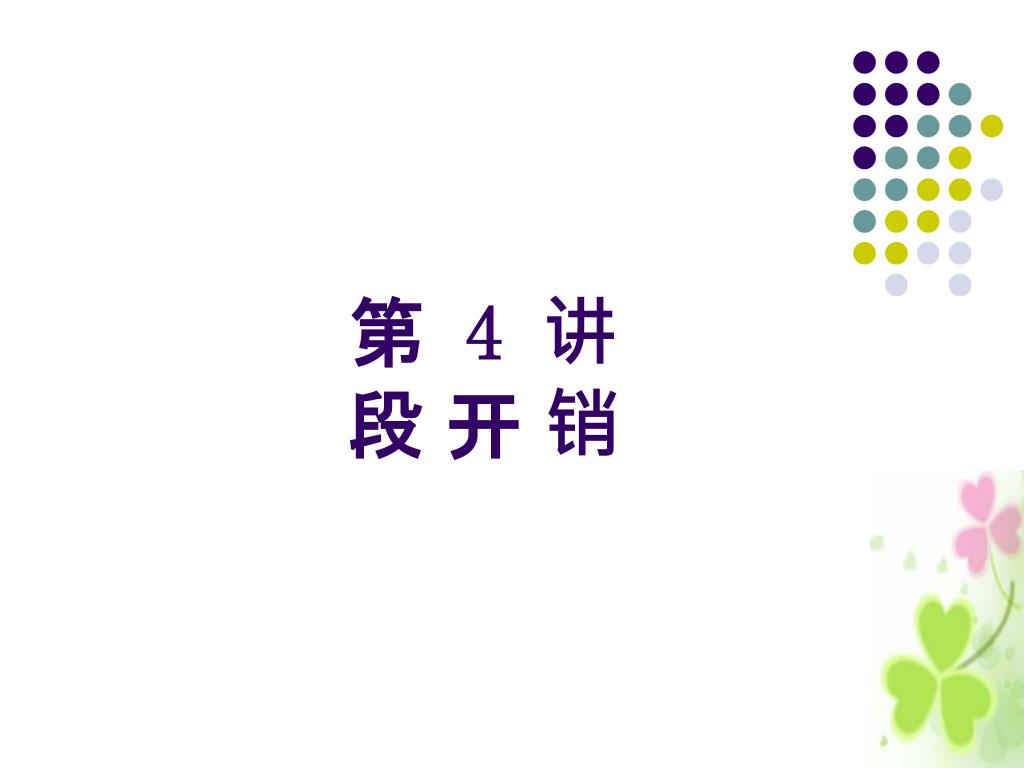

  1. 第 4 讲段 开 销

  2. 主要内容 • 再生段开销(RSOH)各字节的功能 • 复用段开销(MSOH)各字节的功能

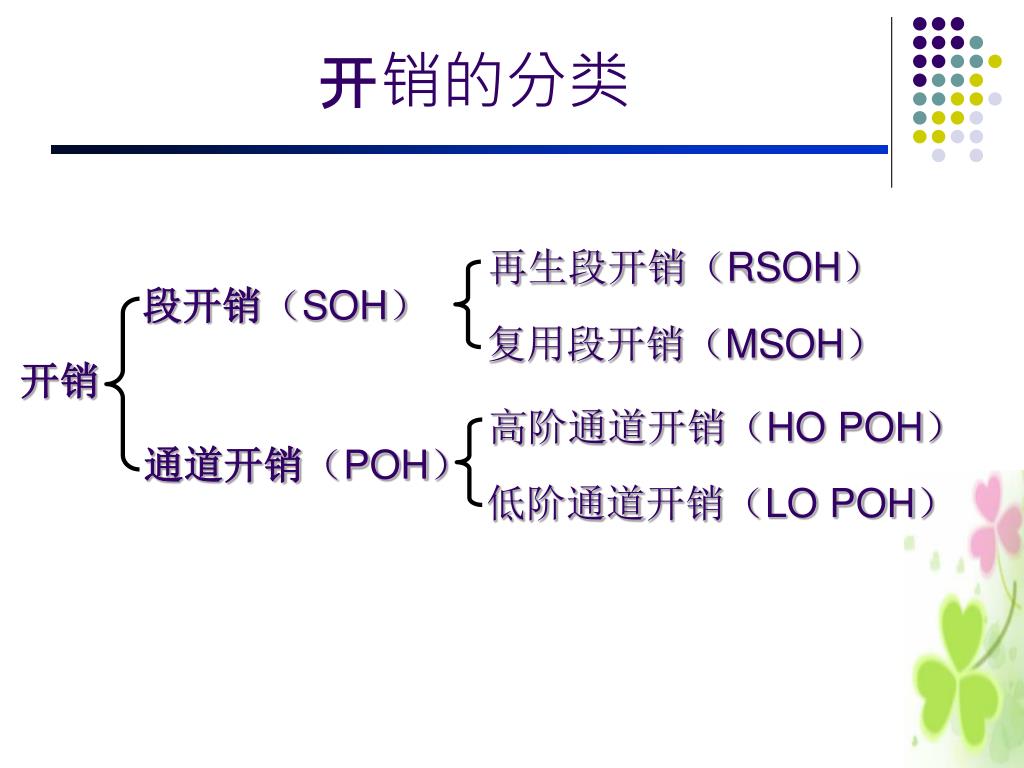

  3. 开销的分类 再生段开销（RSOH） 段开销（SOH） 复用段开销（MSOH） 开销 高阶通道开销（HO POH） 通道开销（POH） 低阶通道开销（LO POH）

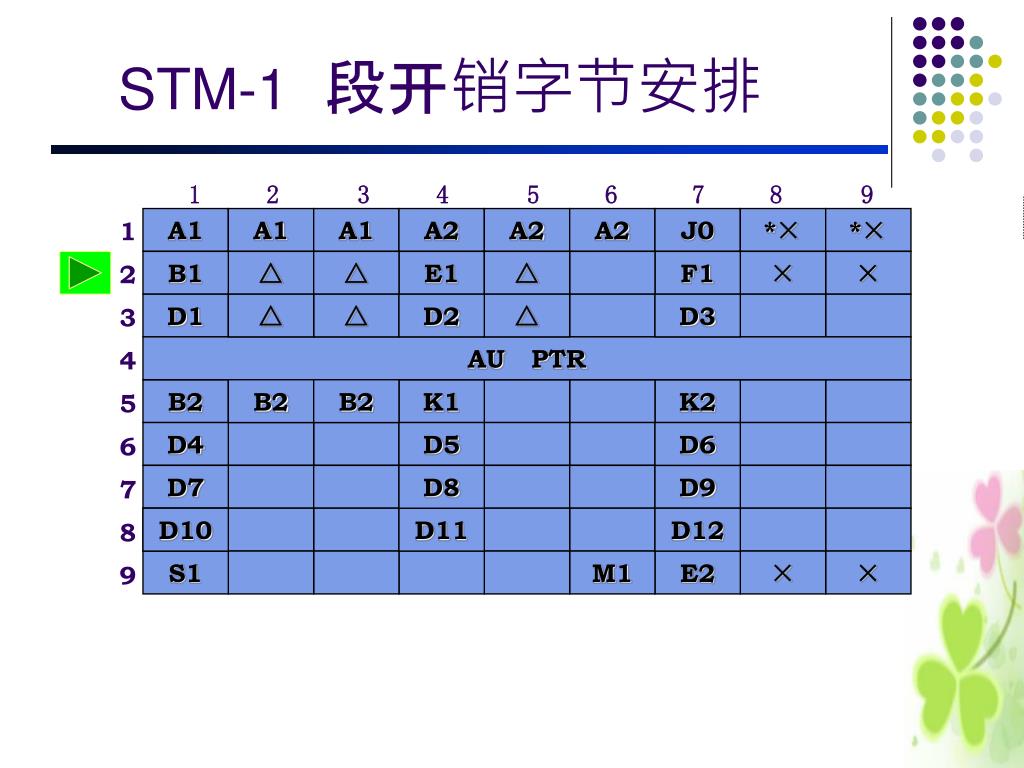

  4. 1 2 3 4 5 6 7 8 9 123456789 A1 A1 A1 A2 A2 A2 J0 *× *× B1 △ △ E1 △ F1 × × D1 △ △ D2 △ D3 AUPTR B2 B2 B2 K1 K2 D4 D5 D6 D7 D8 D9 D10 D10 D11 D12 S1 M1 E2 × × STM-1段开销字节安排

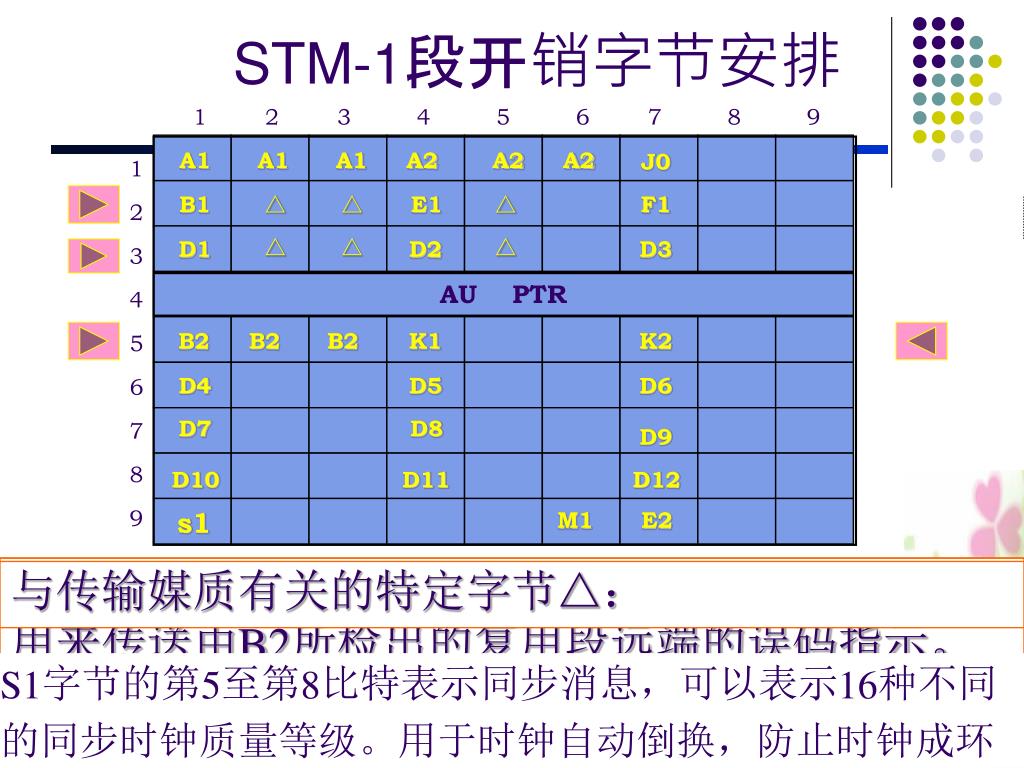

  5. △ △ E1 △ D1 △ △ D2 △ D3 K1 K2 D4 D5 D6 D7 D8 D9 D10 D11 D12 E2 STM-1段开销字节安排 1 2 3 4 5 6 7 8 9 123456789 A1 A1 A1 A2 A2 A2 J0 B1 F1 AU PTR B2B2 B2 M1 s1 使用者通路F1：为特定维护目的而提供临时数据/语声通路。 数据通信通路（DCC）：用来构成SDH管理网的传送链路。 复用段远端误码指示（MS-REI）字节M1：该字节用来传送由B2所检出的复用段远端的误码指示。 自动保护倒换（APS）通路K1和K2：用作复用段APS指令，K1作倒换请求，K2作倒换证实。 再生段踪迹字节：该字节重复发送“段接入点识别符”，以便让接收机确认它与预定的发送端是否处于持续的连接状态。 与传输媒质有关的特定字节△： 公务字节E1和E2：用来提供公务联络语声通路。 再生段误码监视字节B1（BIP-8）：用于再生段误码监视。 复用段误码监视字节B2（BIP-24）：用于复用段误码监视。 帧定位字节A1和A2：用于识别帧的起始位置。 S1字节的第5至第8比特表示同步消息，可以表示16种不同的同步时钟质量等级。用于时钟自动倒换，防止时钟成环

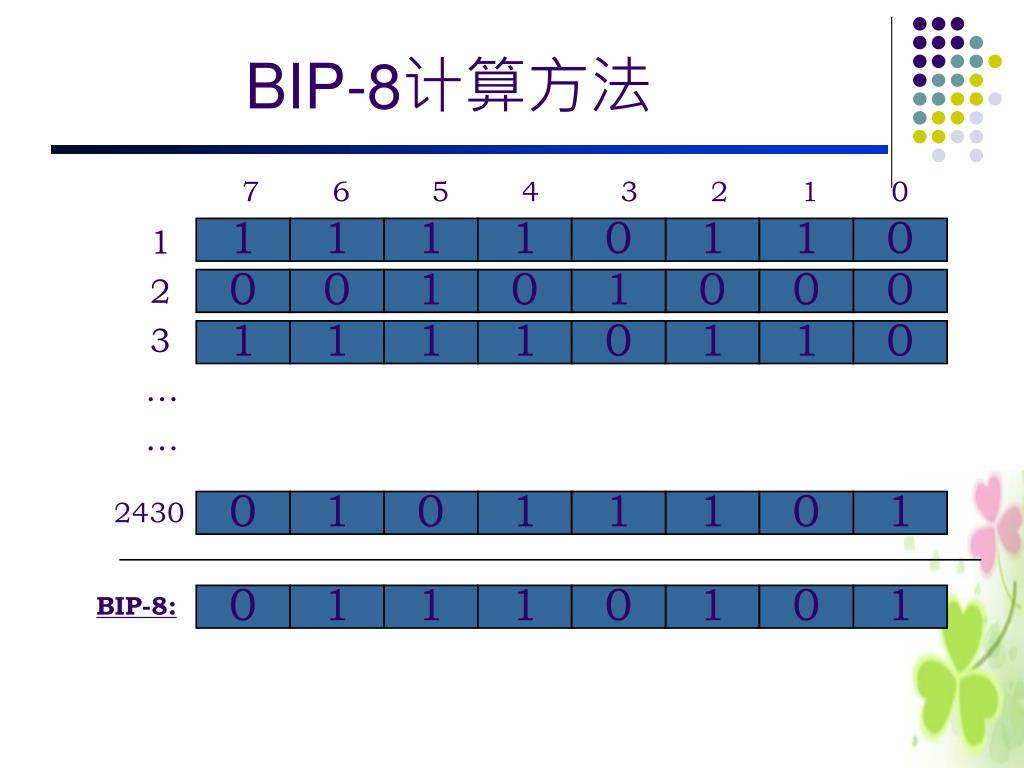

  6. BIP-8计算方法 7 6 5 4 3 2 1 0 123…… 1 1 1 1 0 1 1 0 0 0 1 0 1 0 0 0 1 1 1 1 0 1 1 0 2430 0 1 0 1 1 1 0 1 BIP-8: 0 1 1 1 0 1 0 1

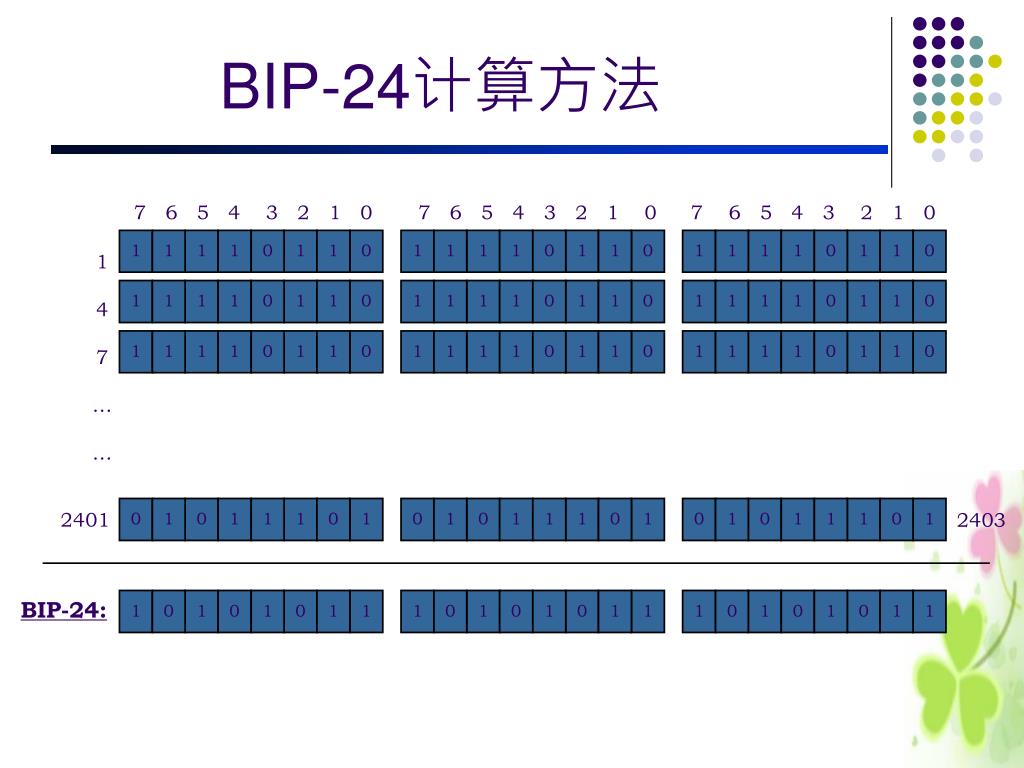

  7. 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 0 1 0 1 1 1 0 1 1 0 1 0 1 0 1 1 BIP-24计算方法 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 7 6 5 4 3 2 1 0 1 4 7…… 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 0 1 0 1 1 1 0 1 0 1 0 1 1 1 0 1 2401 2403 1 0 1 0 1 0 1 1 1 0 1 0 1 0 1 1 BIP-24:

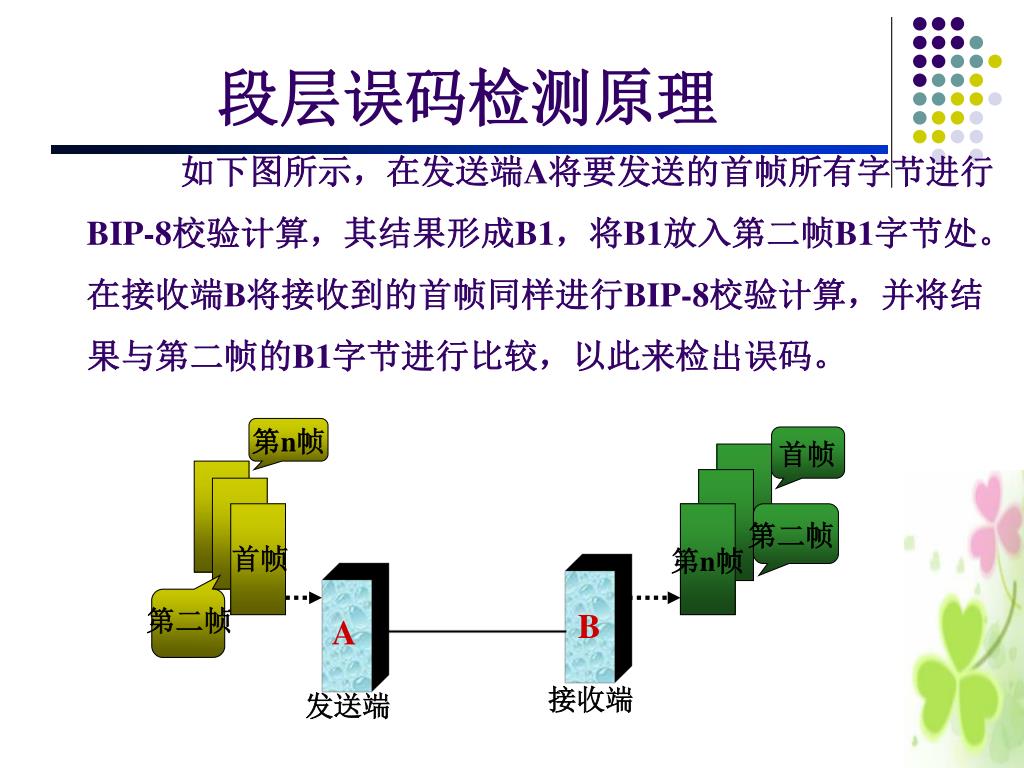

  8. 第n帧 首帧 第二帧 首帧 第n帧 第二帧 B A 接收端 发送端 段层误码检测原理 如下图所示，在发送端A将要发送的首帧所有字节进行 BIP-8校验计算，其结果形成B1，将B1放入第二帧B1字节处。 在接收端B将接收到的首帧同样进行BIP-8校验计算，并将结 果与第二帧的B1字节进行比较，以此来检出误码。

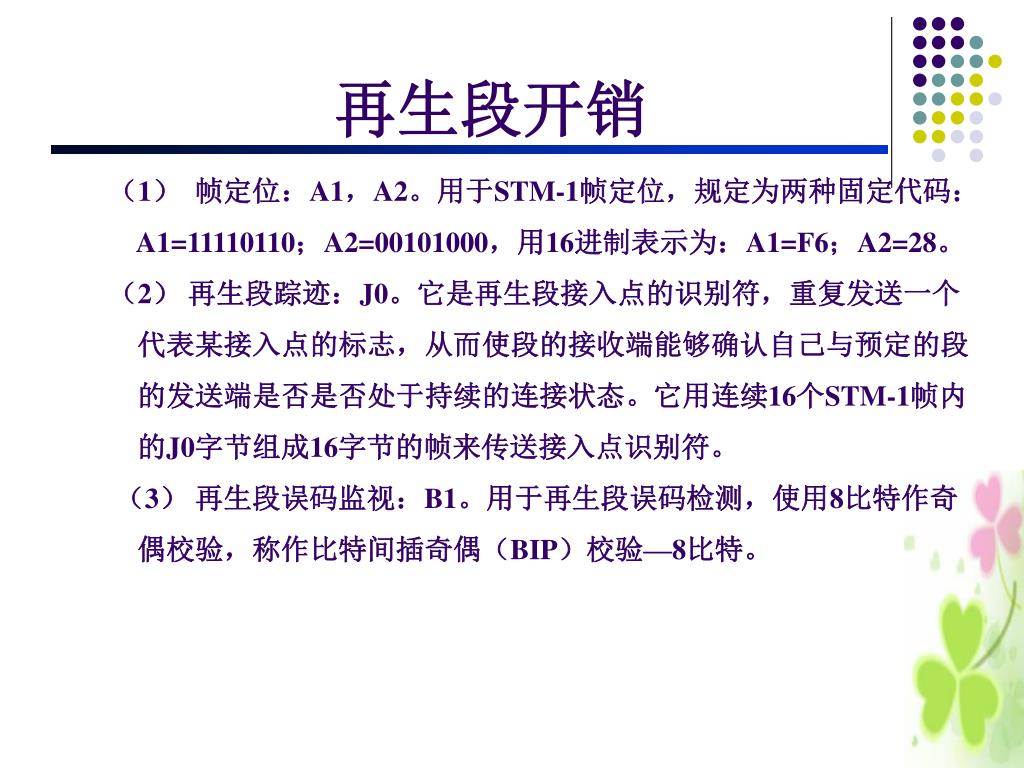

  9. 再生段开销 （1） 帧定位：A1，A2。用于STM-1帧定位，规定为两种固定代码： A1=11110110；A2=00101000，用16进制表示为：A1=F6；A2=28。 （2） 再生段踪迹：J0。它是再生段接入点的识别符，重复发送一个 代表某接入点的标志，从而使段的接收端能够确认自己与预定的段 的发送端是否是否处于持续的连接状态。它用连续16个STM-1帧内 的J0字节组成16字节的帧来传送接入点识别符。 （3） 再生段误码监视：B1。用于再生段误码检测，使用8比特作奇 偶校验，称作比特间插奇偶（BIP）校验—8比特。

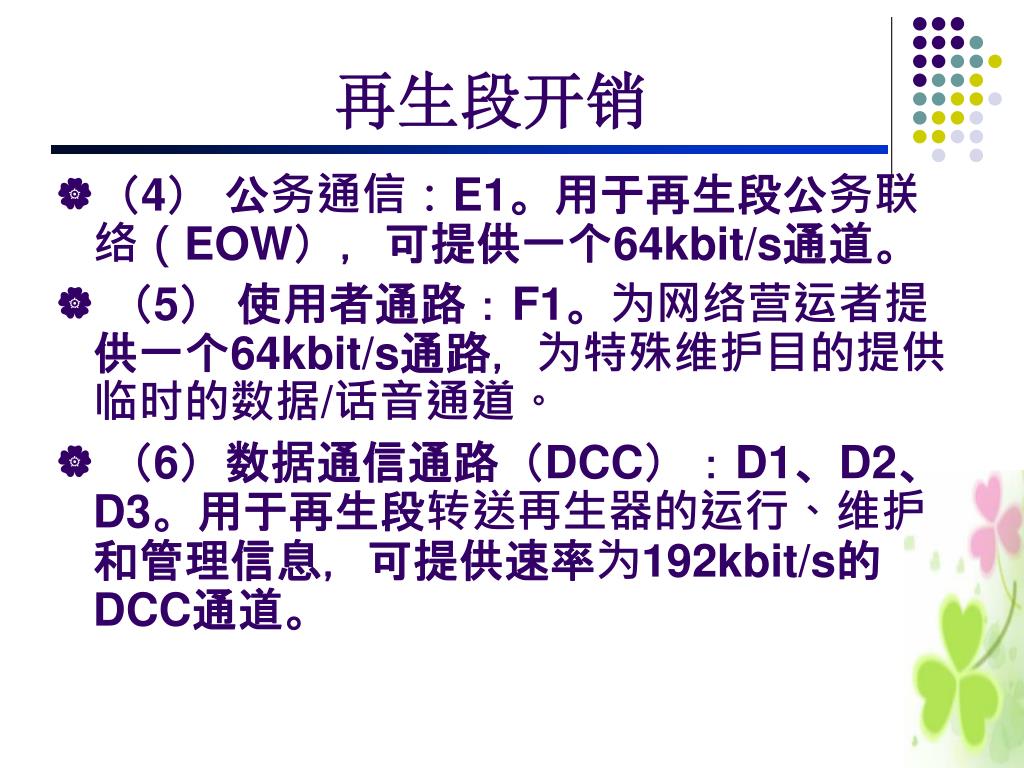

  10. 再生段开销 • （4） 公务通信：E1。用于再生段公务联络（EOW），可提供一个64kbit/s通道。 • （5） 使用者通路：F1。为网络营运者提供一个64kbit/s通路，为特殊维护目的提供临时的数据/话音通道。 • （6）数据通信通路（DCC）：D1、D2、D3。用于再生段转送再生器的运行、维护和管理信息，可提供速率为192kbit/s的DCC通道。

  11. 复用段开销 （1）复用段误码监视：B2。用于复用段的误码检测，即用3个B2字节的每1比特（共24比特）各支持一个块（共24块）。 （2）数据通信通路：D4~D12。用于复用段传送运行、维护和管理信息。可提供速率为576/kbit/s通道。 （3）公务通信：E2。用于复用段公务联络线（EOW），可提供速率为64/kbit/s通路。

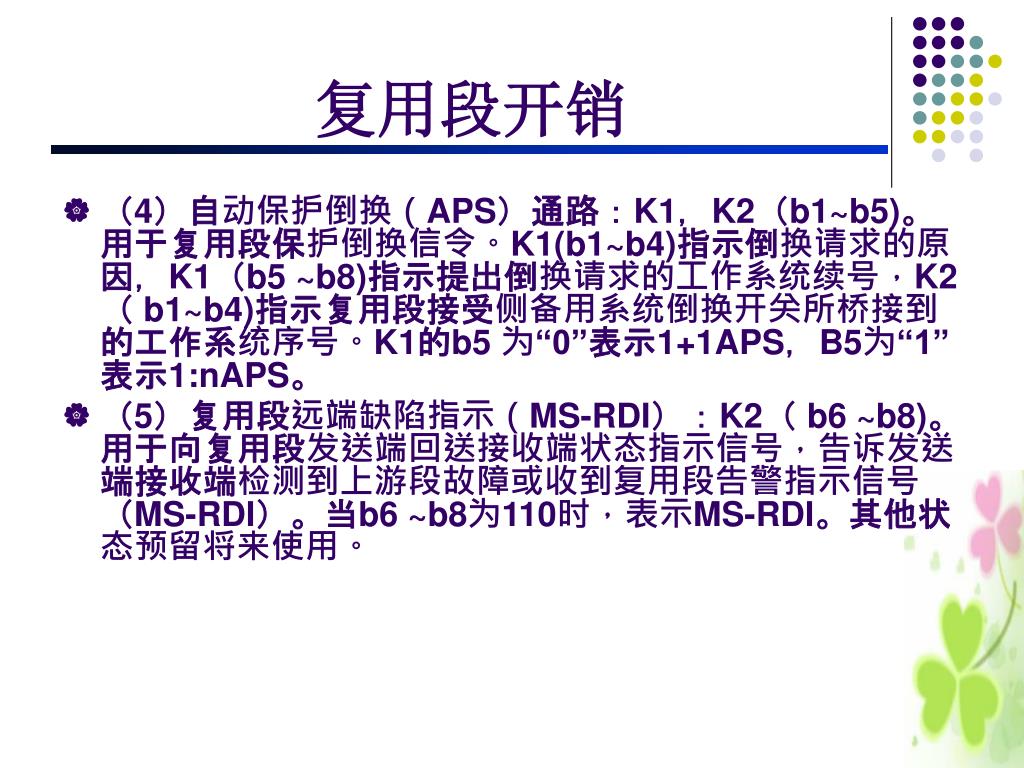

  12. 复用段开销 • （4）自动保护倒换（APS）通路：K1，K2（b1~b5)。用于复用段保护倒换信令。K1(b1~b4)指示倒换请求的原因，K1（b5 ~b8)指示提出倒换请求的工作系统续号，K2（ b1~b4)指示复用段接受侧备用系统倒换开关所桥接到的工作系统序号。K1的b5 为“0”表示1+1APS，B5为“1”表示1:nAPS。 • （5）复用段远端缺陷指示（MS-RDI）：K2（ b6 ~b8)。用于向复用段发送端回送接收端状态指示信号，告诉发送端接收端检测到上游段故障或收到复用段告警指示信号（MS-RDI）。当b6 ~b8为110时，表示MS-RDI。其他状态预留将来使用。

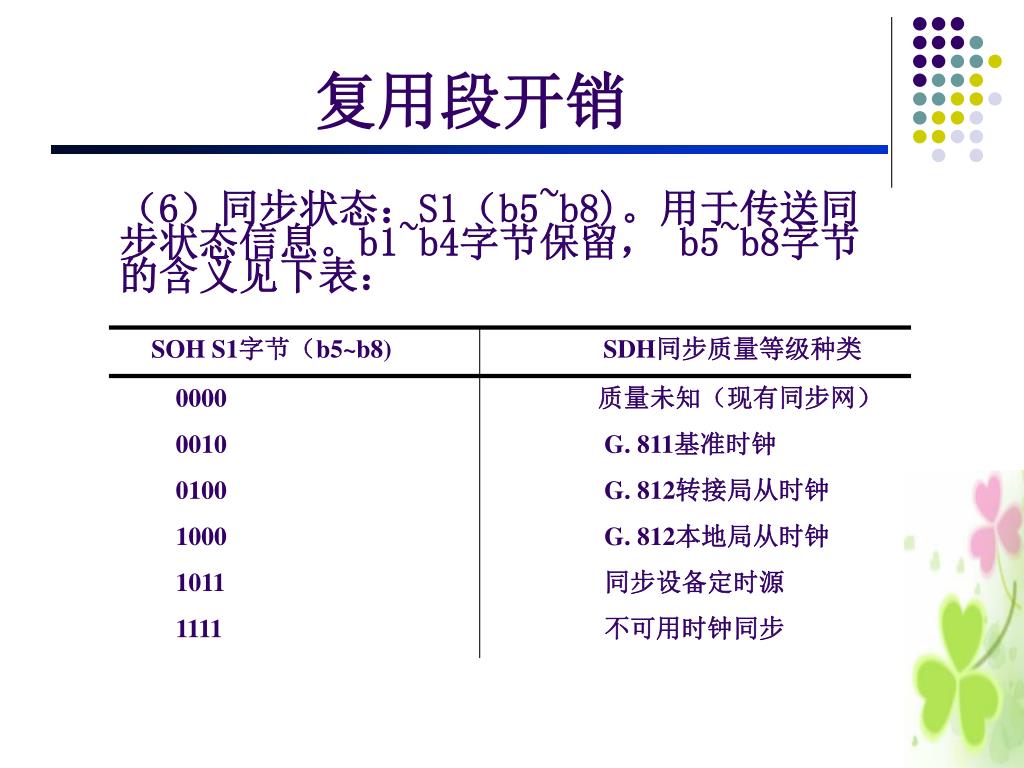

  13. 复用段开销 （6）同步状态：S1（b5~b8)。用于传送同步状态信息。b1~b4字节保留， b5~b8字节的含义见下表： SOH S1字节（b5~b8) SDH同步质量等级种类 0000质量未知（现有同步网） 0010 G. 811基准时钟 0100 G. 812转接局从时钟 1000 G. 812本地局从时钟 1011 同步设备定时源 1111 不可用时钟同步

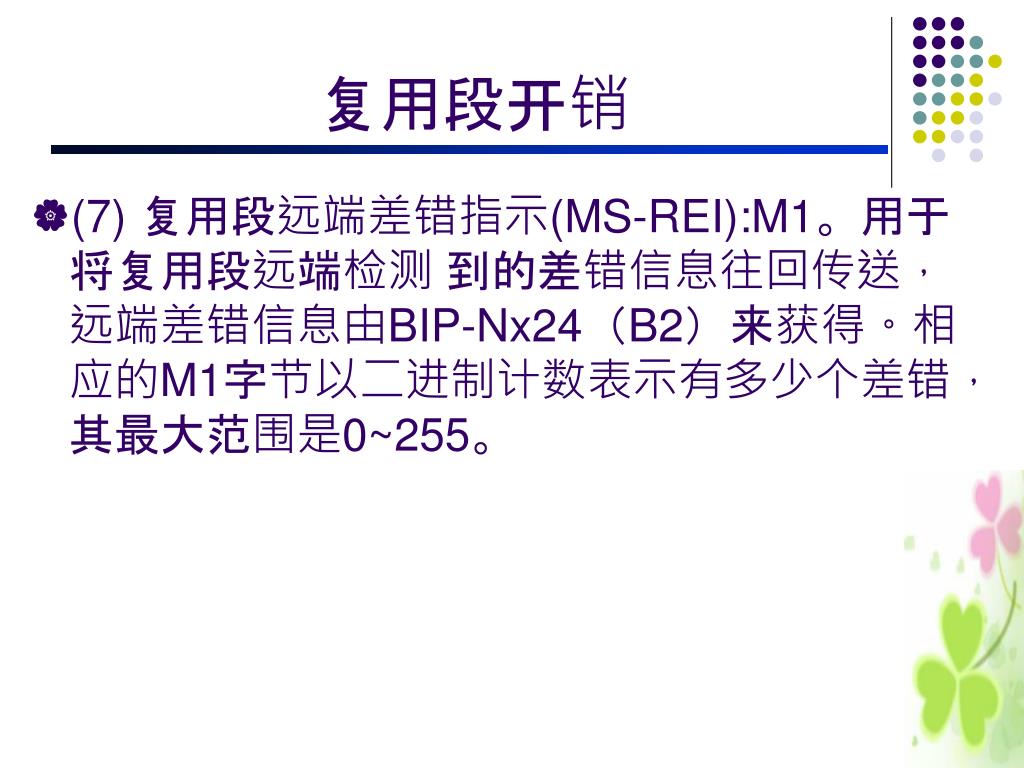

  14. 复用段开销 • (7) 复用段远端差错指示(MS-REI):M1。用于将复用段远端检测 到的差错信息往回传送，远端差错信息由BIP-Nx24（B2）来获得。相应的M1字节以二进制计数表示有多少个差错，其最大范围是0~255。

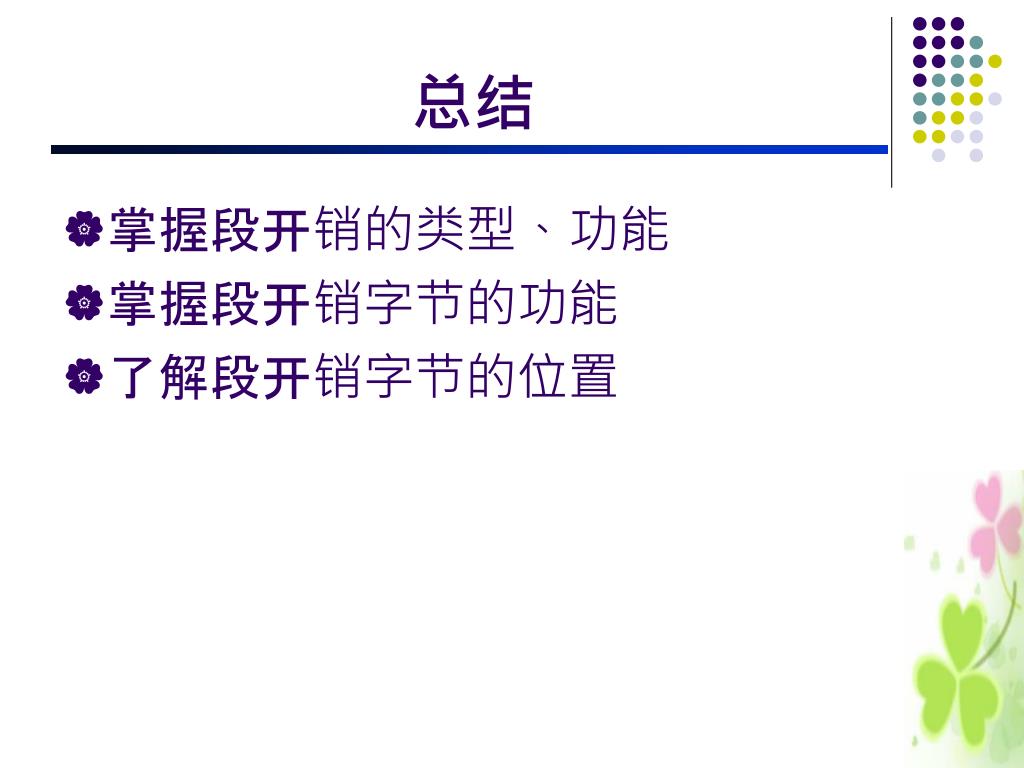

  15. 总结 • 掌握段开销的类型、功能 • 掌握段开销字节的功能 • 了解段开销字节的位置
