  1. 指针式仪表

  2. 数字式仪表

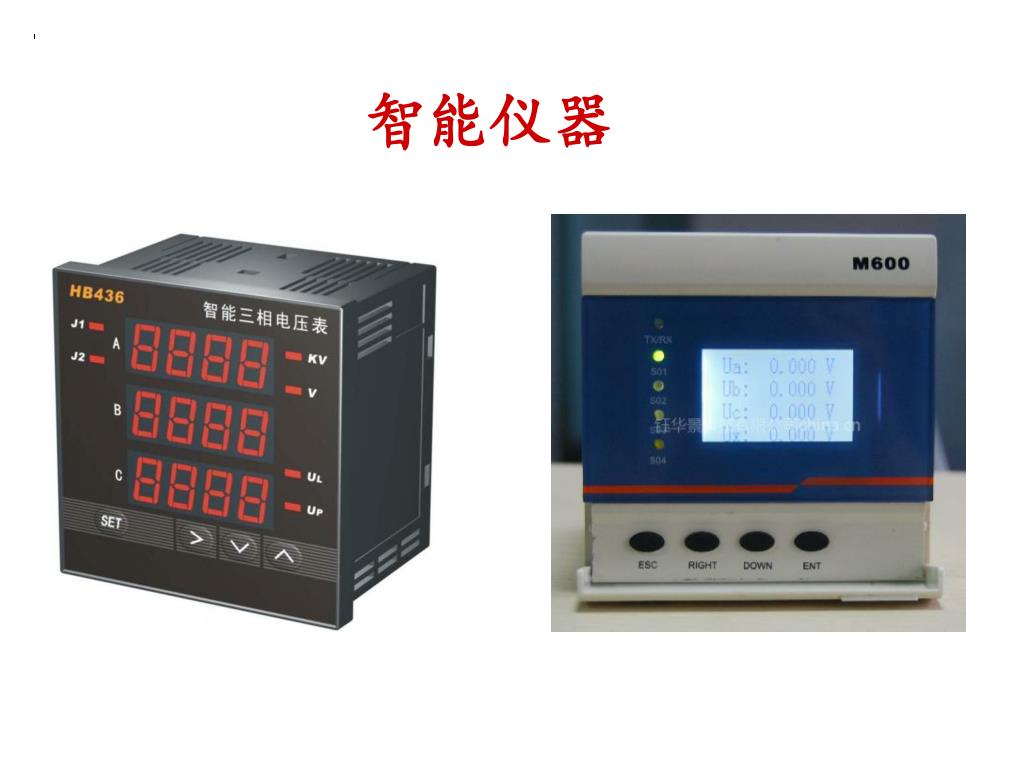

  3. 智能仪器

  4. 虚拟仪器

  5. 虚拟仪器设计基础教程

  6. 第一章 虚拟仪器基础

  7. 虚拟仪器基础 1.1 虚拟仪器的概念 1.2 什么是LabVIEW 1.3 LabVIEW的应用 1.4 LabVIEW的发展历程

  8. 1.1 虚拟仪器的概念 • 虚拟仪器系统是由计算机、应用软件和仪器硬件三大要素构成的。计算机与仪器硬件又称为VI的通用仪器硬件平台。

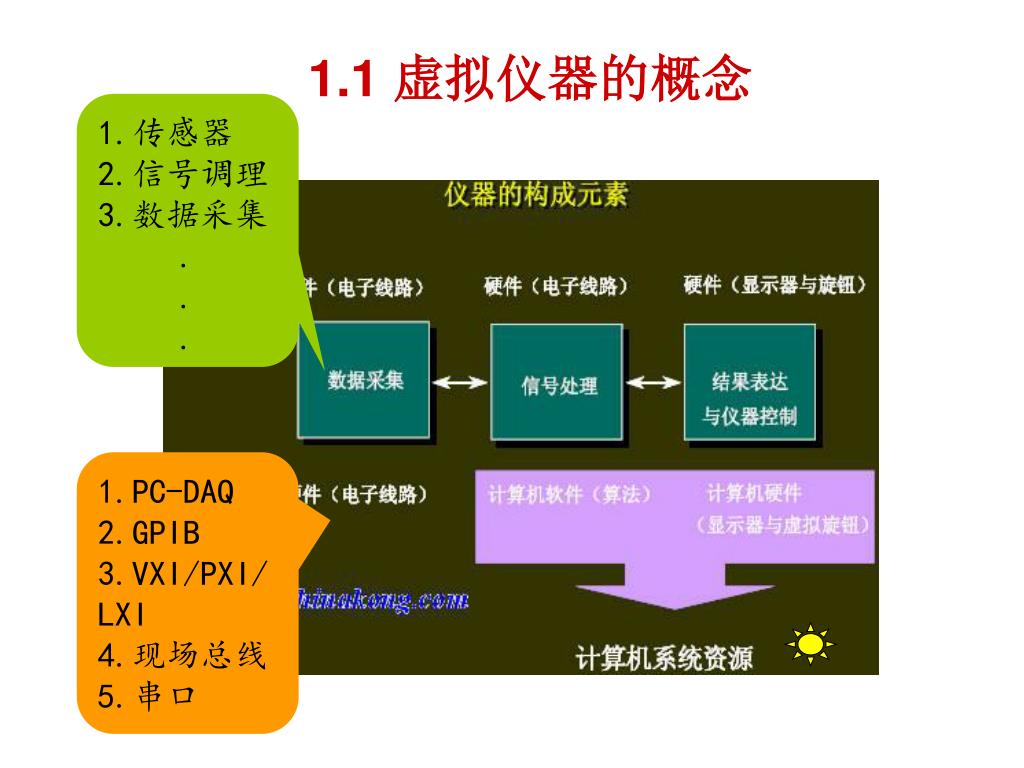

  9. 1.1 虚拟仪器的概念 1.传感器 2.信号调理 3.数据采集 . . . 1.PC-DAQ 2.GPIB 3.VXI/PXI/LXI 4.现场总线 5.串口

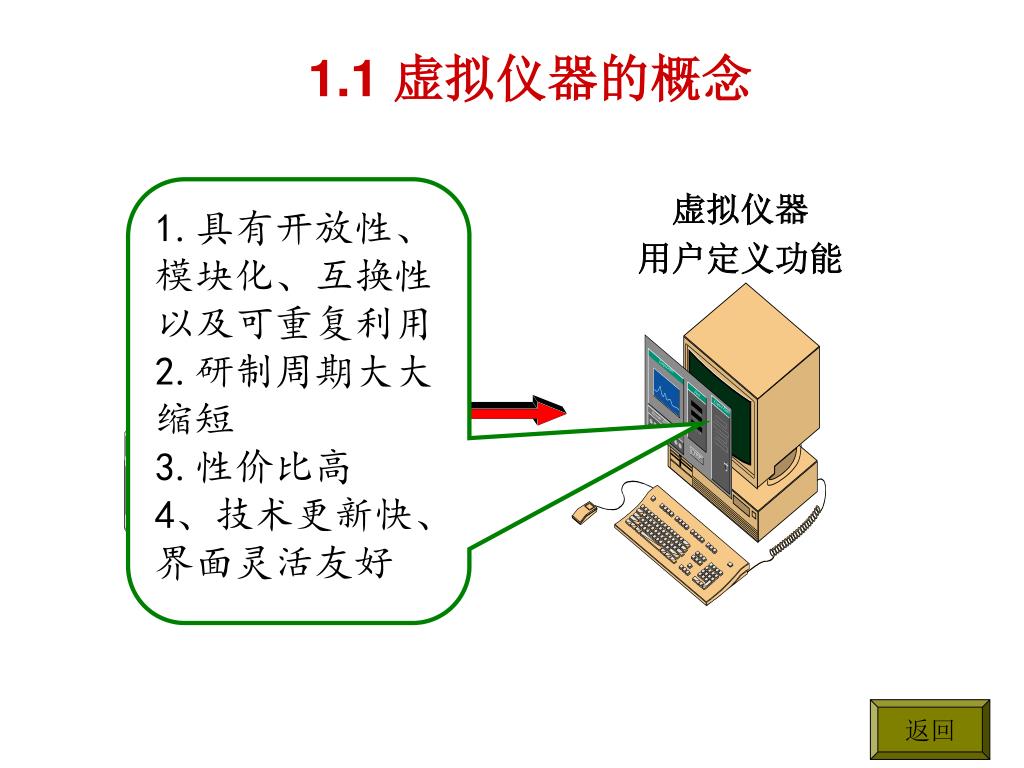

  10. 1.1 虚拟仪器的概念 1.具有开放性、模块化、互换性以及可重复利用 2.研制周期大大缩短 3.性价比高 4、技术更新快、界面灵活友好 虚拟仪器 用户定义功能 传统仪器 厂商定义功能 返回

  11. PC-DAQ系统 PCI ISA USB

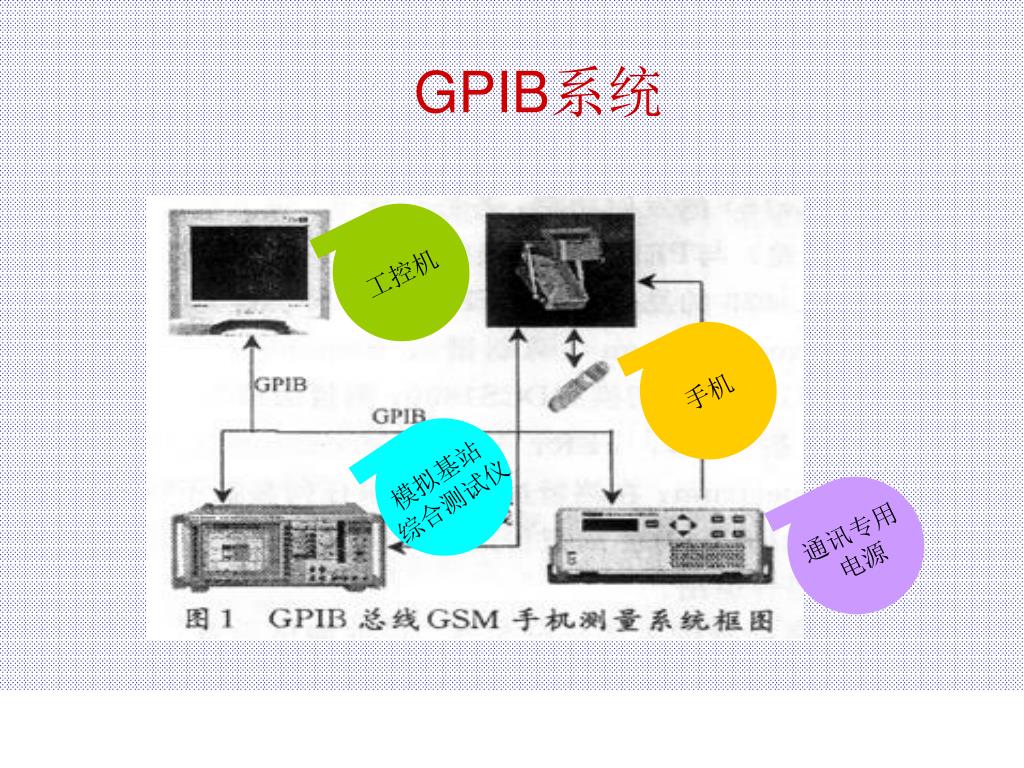

  12. GPIB系统 工控机 手机 模拟基站 综合测试仪 通讯专用 电源

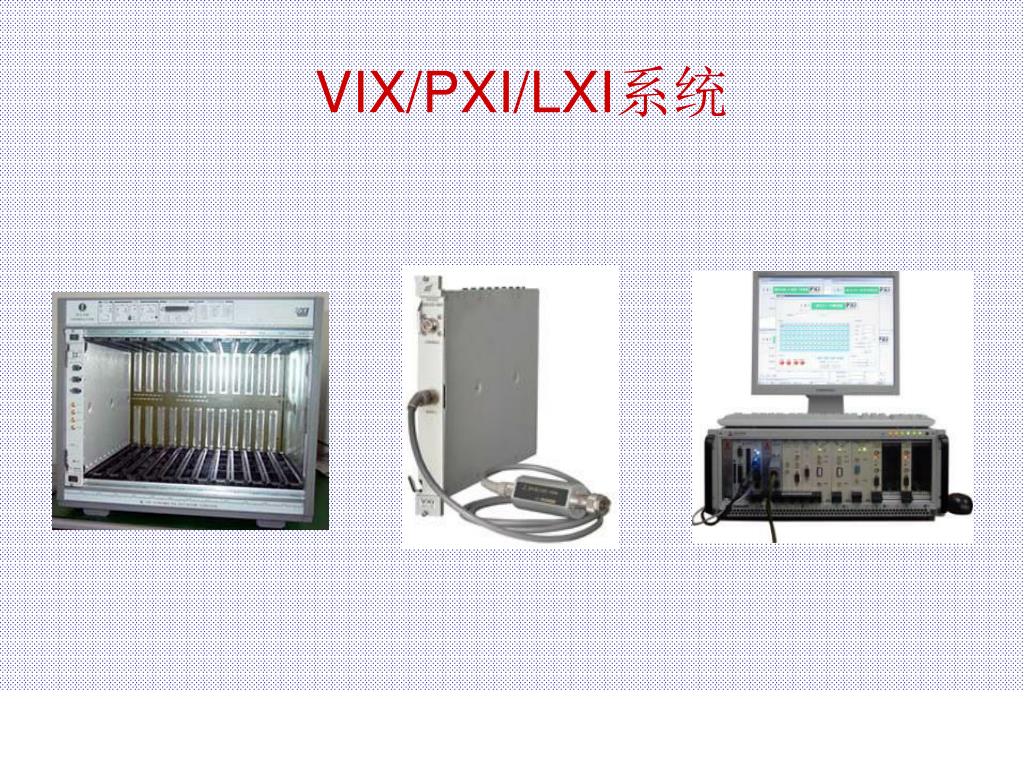

  13. VIX/PXI/LXI系统

  14. 1.1 虚拟仪器的概念 1.传感器 2.信号调理 3.数据采集 . . . • 软件技术是虚拟仪器的核心技术。常用的仪器用开发软件有LabVIEW、LabWindows/CVI、VEE等等，其中以LabVIEW应用最为广泛。 1.DAQ 2.GPIB 3.VXI/PXI/LXI 4.现场总线 5.串口

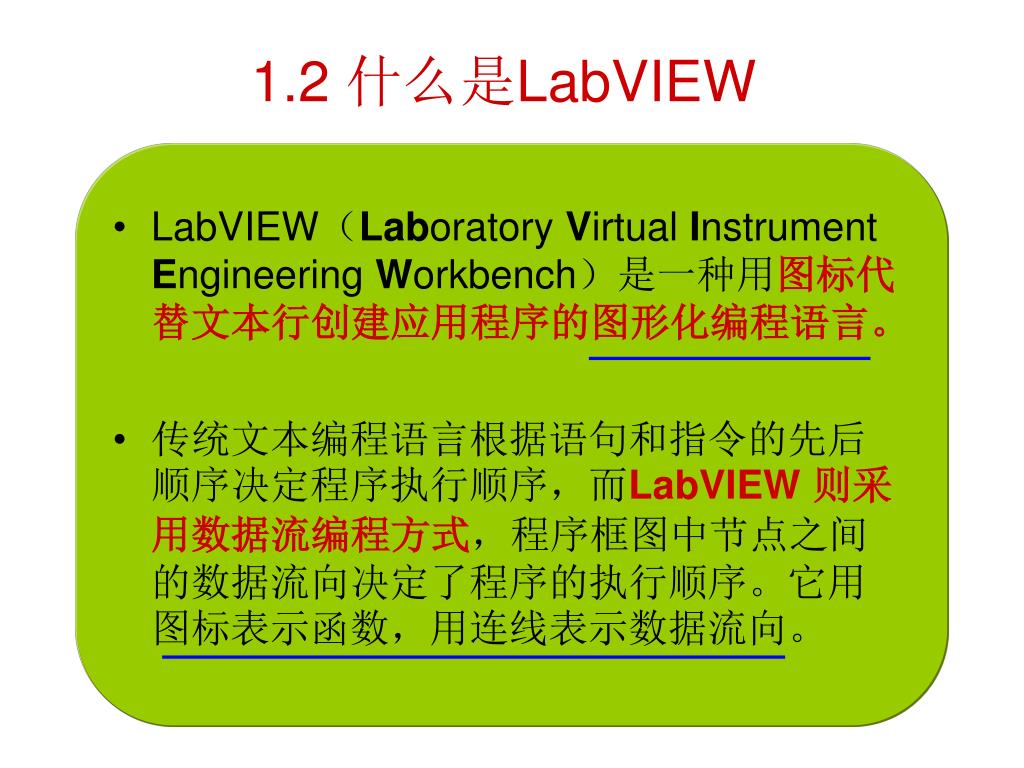

  15. 1.2 什么是LabVIEW • LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种用图标代替文本行创建应用程序的图形化编程语言。 • 传统文本编程语言根据语句和指令的先后顺序决定程序执行顺序，而LabVIEW 则采用数据流编程方式，程序框图中节点之间的数据流向决定了程序的执行顺序。它用图标表示函数，用连线表示数据流向。

  16. 1.3 LabVIEW的应用 • LabVIEW在测试、测量和自动化等领域具有最大的优势，因为LabVIEW提供了大量的工具与函数用于数据采集、分析、显示和存储。 • 它被广泛地应用于汽车、通信、航空、半导体、电子设计生产、过程控制和生物医学等各个领域。

  17. 1.3 LabVIEW的应用 实际应用 • 在美国Lawrence Livermore国家实验室，一个花费2000万美金的极为复杂的飞秒激光切割系统就是基于LabVIEW开发的。 • 在北京正负电子对撞机二期工程北京谱仪慢控制系统中，大约有30种物理量共7000多点的现场数据点需要实时采集控制和分析记录等。

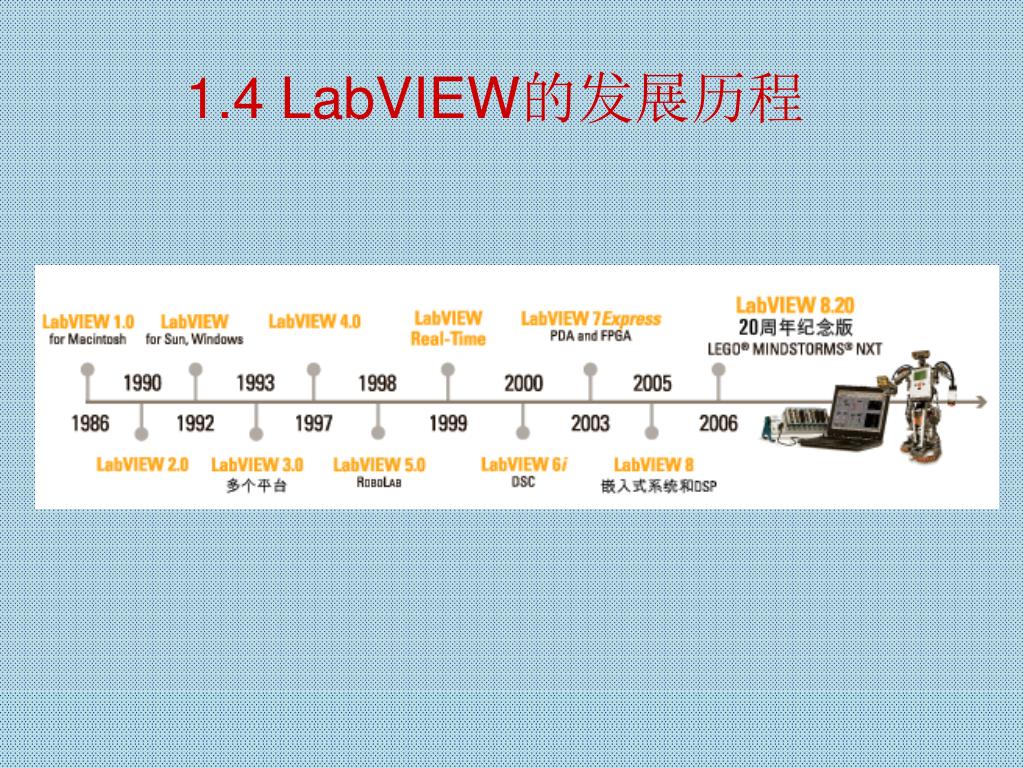

  18. 1.4 LabVIEW的发展历程

  19. 第二章 LabVIEW 基础

  20. LabVIEW基础 2.2 LabVIEW编程环境 2.1 LabVIEW的启动界面 2.3 善用LabVIEW联机帮助

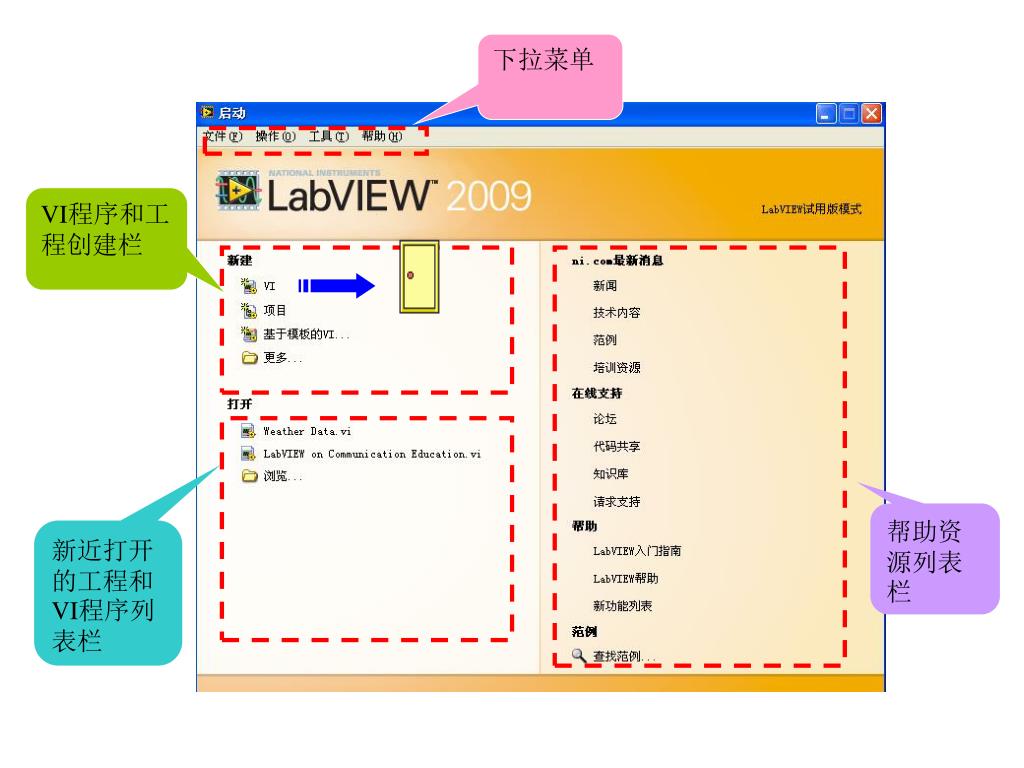

  21. 下拉菜单 VI程序和工程创建栏 帮助资源列表栏 新近打开的工程和VI程序列表栏

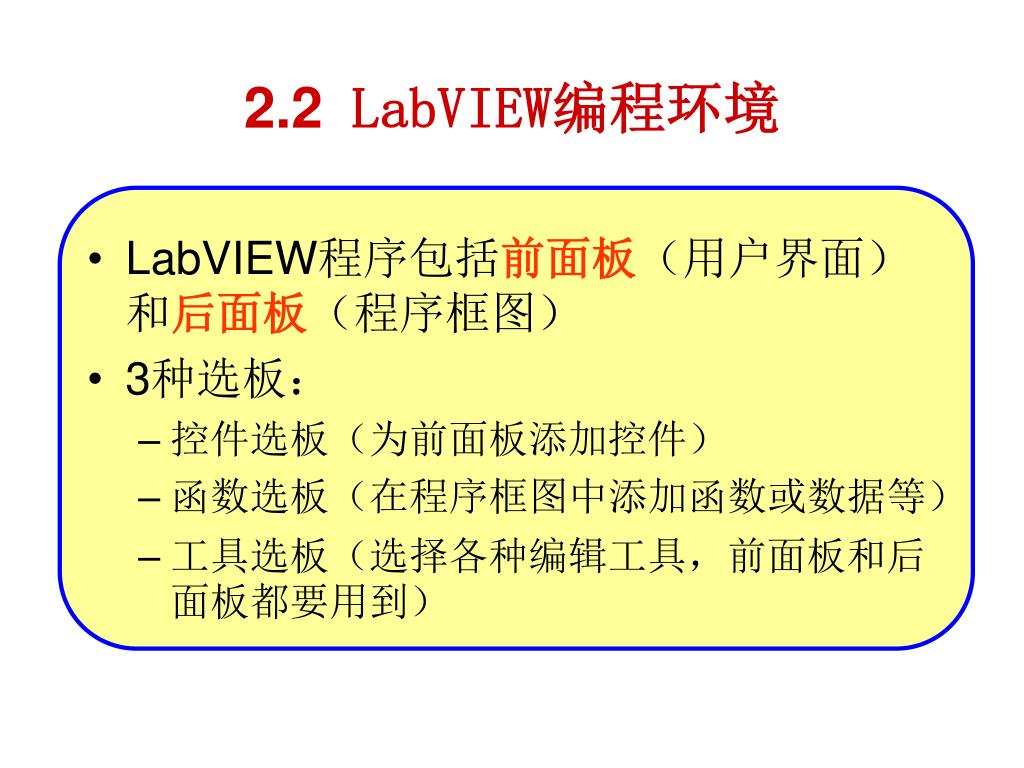

  22. 2.2 LabVIEW编程环境 • LabVIEW程序包括前面板（用户界面）和后面板（程序框图） • 3种选板： • 控件选板（为前面板添加控件） • 函数选板（在程序框图中添加函数或数据等） • 工具选板（选择各种编辑工具，前面板和后面板都要用到）

  23. 2.2.1 前面板和程序框图 • LabVIEW程序被称为VI，扩展名默认为.vi 连接器 相当于图形化的子程序参数 框图窗口 是VI程序的图形化源代码，相当于标准仪器箱内的功能部件 图标 用于在主VI的框图中标识被调用的子VI 前面板窗口 是图形用户界面，相当于标准仪器的面板

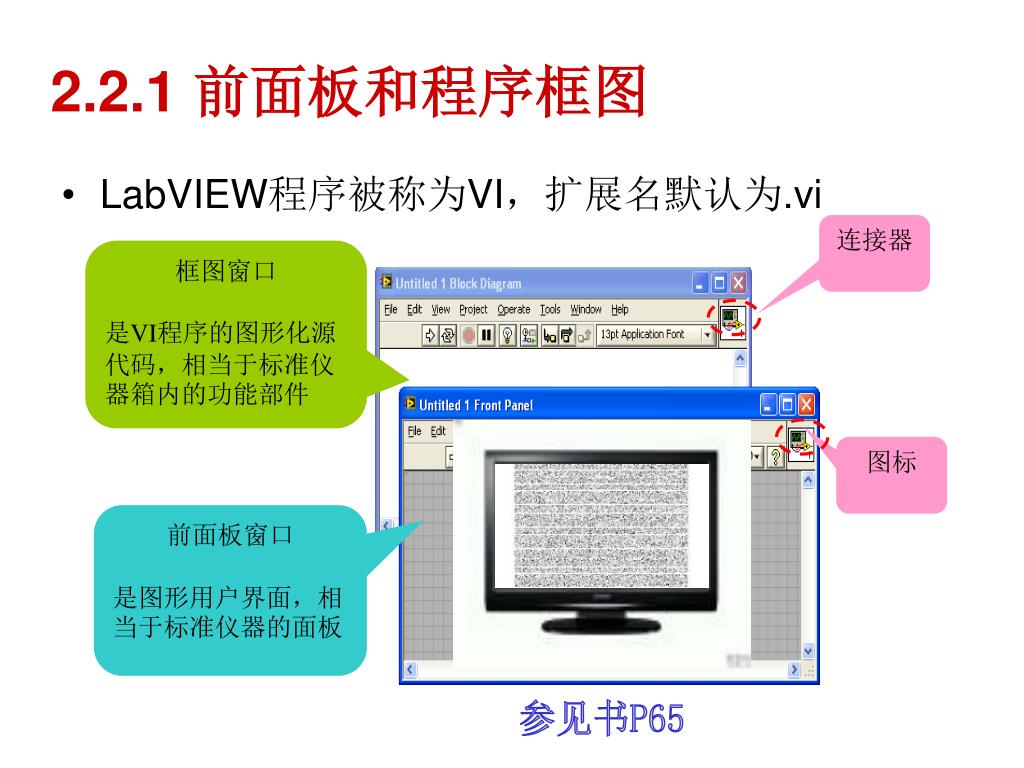

  24. 2.2.1 前面板和程序框图 • LabVIEW程序被称为VI，扩展名默认为.vi 连接器 框图窗口 是VI程序的图形化源代码，相当于标准仪器箱内的功能部件 图标 前面板窗口 是图形用户界面，相当于标准仪器的面板 参见书P65

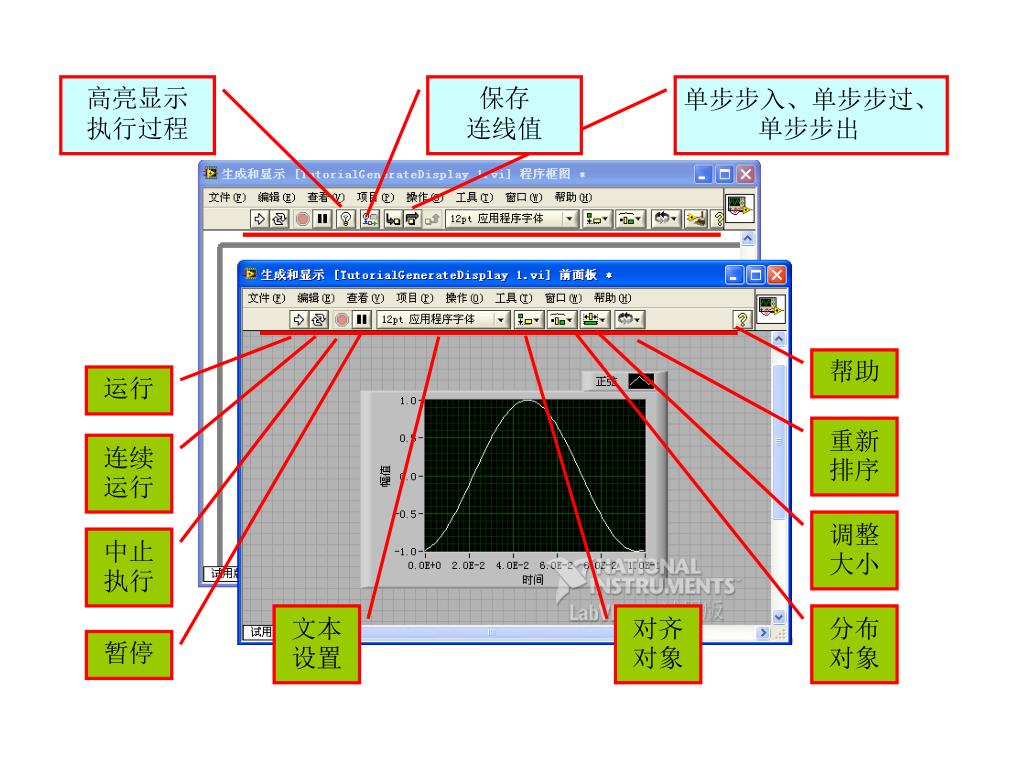

  25. 高亮显示 执行过程 保存 连线值 单步步入、单步步过、单步步出 帮助 运行 重新排序 连续运行 调整大小 中止执行 文本设置 对齐对象 分布对象 暂停

  26. 2.2.2 LabVIEW的选板 控件选板 包含输入控制对象和输出控制对象 • 控件选板在前面板显示，它包含创建前面板时可用的全部对象。控件选板中的基本常用控件可以以新式、经典和系统三种风格显示。 • 选择主菜单“查看”->“控件选板”选项或右击前面板空白处就可以显示控件选板。

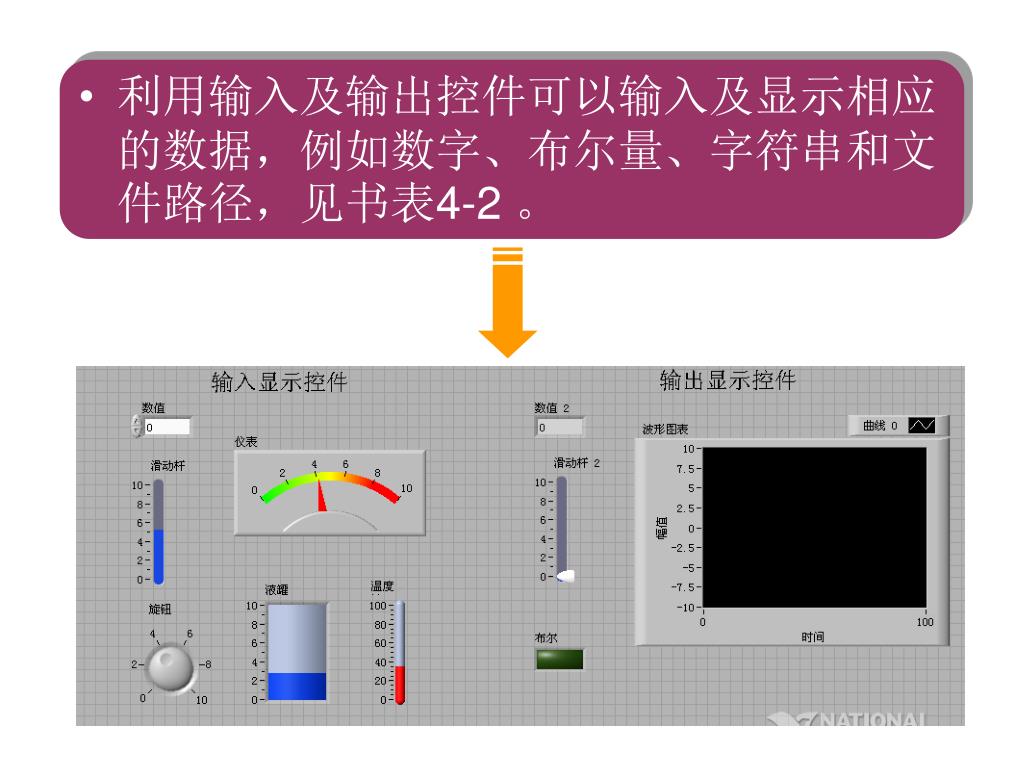

  27. 利用输入及输出控件可以输入及显示相应的数据，例如数字、布尔量、字符串和文件路径，见书表4-2 。

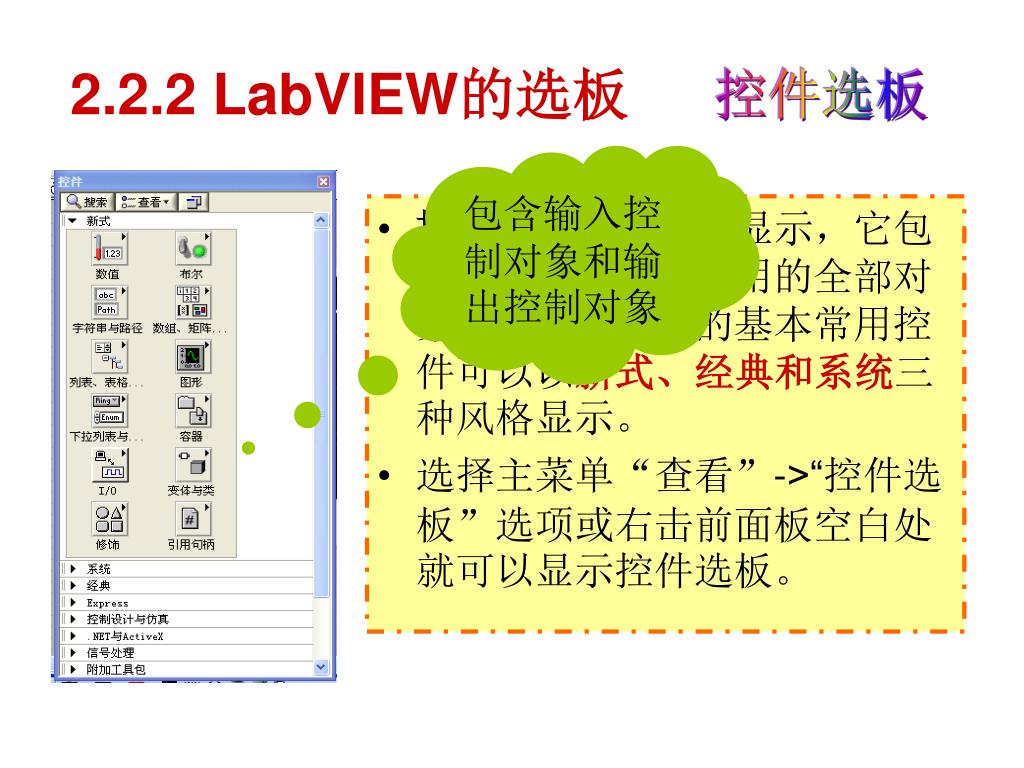

  28. 2.2.2 LabVIEW的选板 07 控件选板 包含输入控制对象和输出控制对象 • 控件选板在前面板显示，它包含创建前面板时可用的全部对象。控件选板中的基本常用控件可以以新式、经典和系统三种风格显示。 • 选择主菜单“查看”->“控件选板”选项或右击前面板空白处就可以显示控件选板。 可以通过控件选板设计出丰富多彩的用户界面

  29. 2.2.2 LabVIEW的选板 函数选板 • 函数选板只能在编辑程序框图时使用，与控件选板的工作方式大体相同。创建框图程序常用的VI和函数对象都包含在该选板中。 • 选择主菜单“查看”->“函数选板”或右击框图面板空白处就可以显示函数选板。

  30. 程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。程序框图是图形化源代码的集合，这种图形化的编程语言也称为G语言。

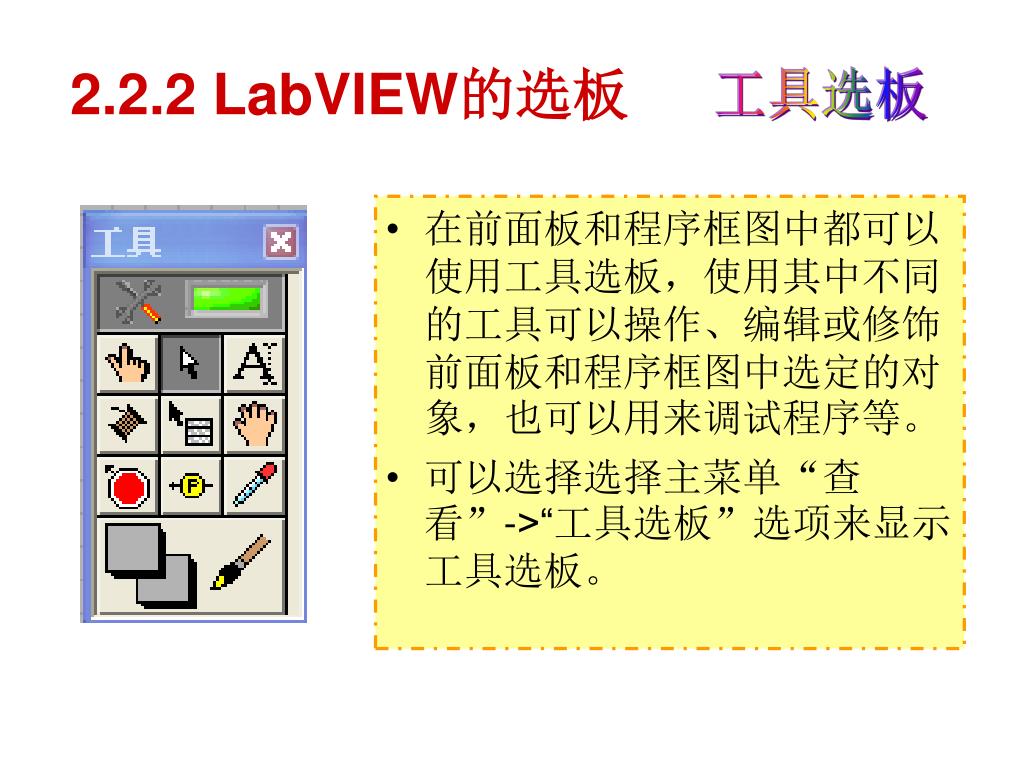

  31. 2.2.2 LabVIEW的选板 工具选板 • 在前面板和程序框图中都可以使用工具选板，使用其中不同的工具可以操作、编辑或修饰前面板和程序框图中选定的对象，也可以用来调试程序等。 • 可以选择选择主菜单“查看”->“工具选板”选项来显示工具选板。

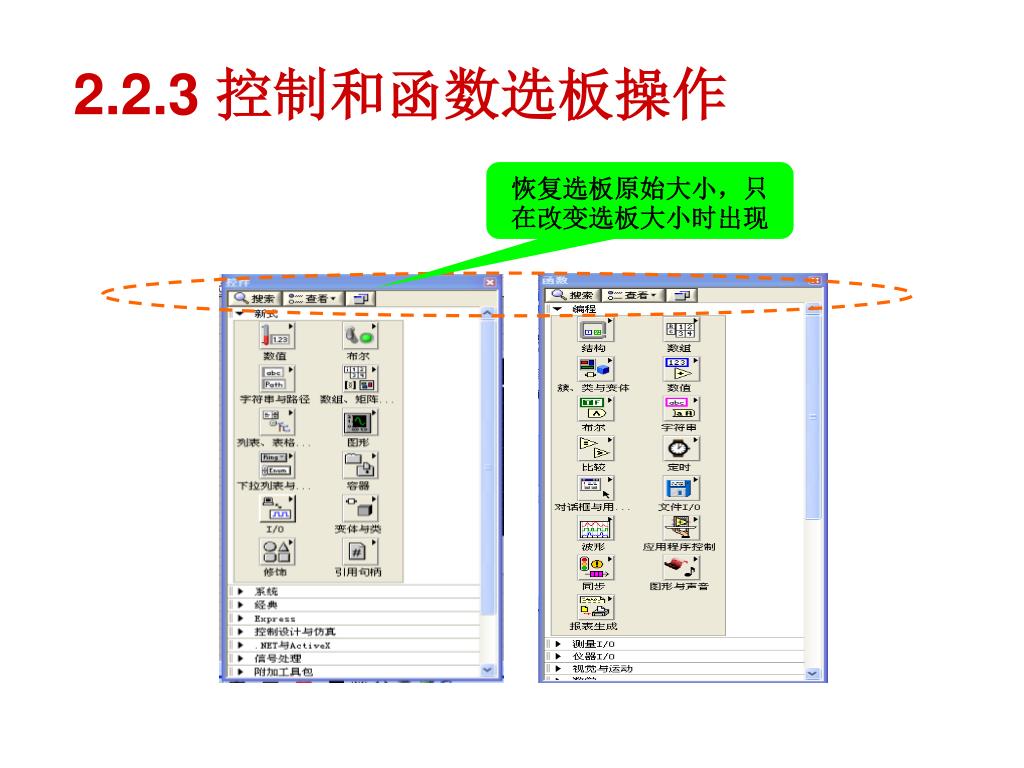

  32. 2.2.3 控制和函数选板操作 恢复选板原始大小，只在改变选板大小时出现

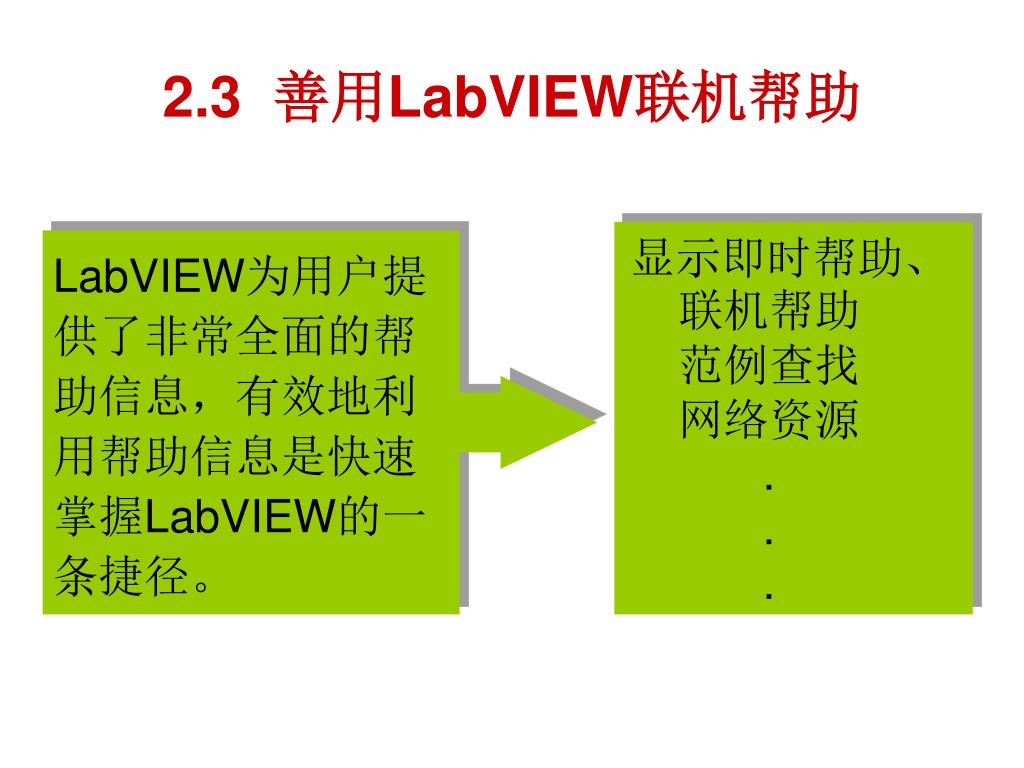

  33. 2.3 善用LabVIEW联机帮助 LabVIEW为用户提 供了非常全面的帮 助信息，有效地利 用帮助信息是快速 掌握LabVIEW的一 条捷径。 显示即时帮助、联机帮助 范例查找 网络资源 . . .

  34. 2.3.1 显示即时帮助 选择菜单栏中“帮助” >“显示即时帮助”选项 或按下Ctrl+H，就会弹 出Context Help窗口。

  35. 这是一个Windows标准风格的帮助窗口，包含了LabVIEW全部的帮助信息。 2.3.2 联机帮助

  36. 这些范例几乎包含了LabVIEW所有功能的应用实例，并提供了大量的综合应用实例。 2.3.3 范例查找

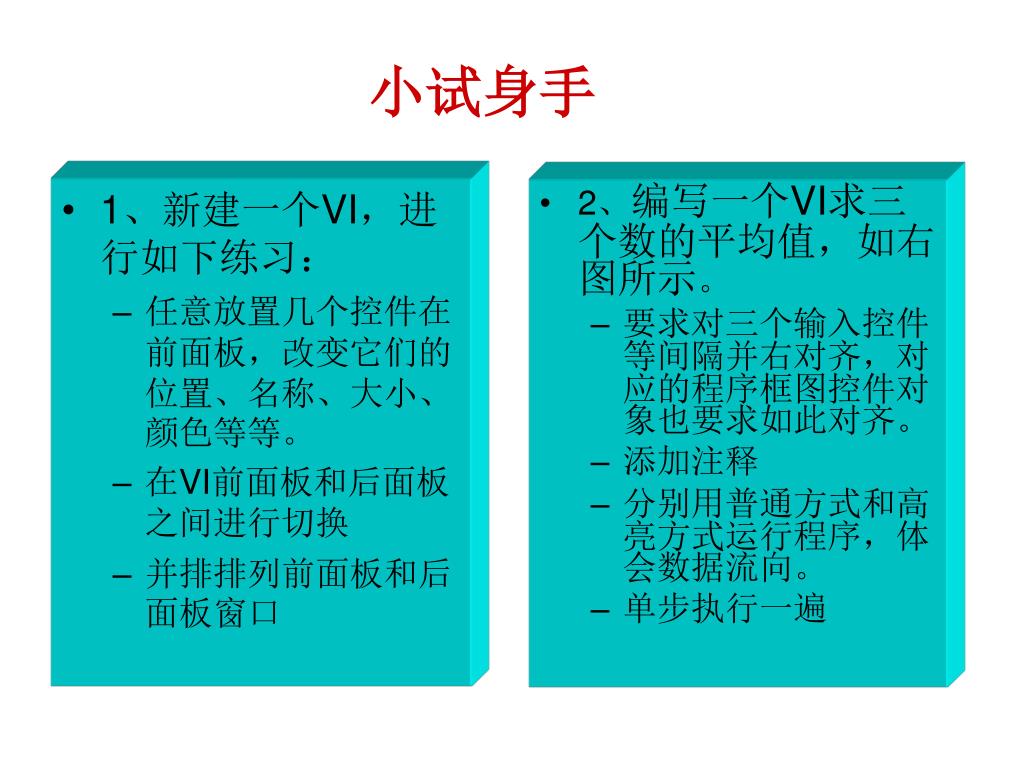

  37. 小试身手 • 1、新建一个VI，进行如下练习： • 任意放置几个控件在前面板，改变它们的位置、名称、大小、颜色等等。 • 在VI前面板和后面板之间进行切换 • 并排排列前面板和后面板窗口 • 2、编写一个VI求三个数的平均值，如右图所示。 • 要求对三个输入控件等间隔并右对齐，对应的程序框图控件对象也要求如此对齐。 • 添加注释 • 分别用普通方式和高亮方式运行程序，体会数据流向。 • 单步执行一遍
