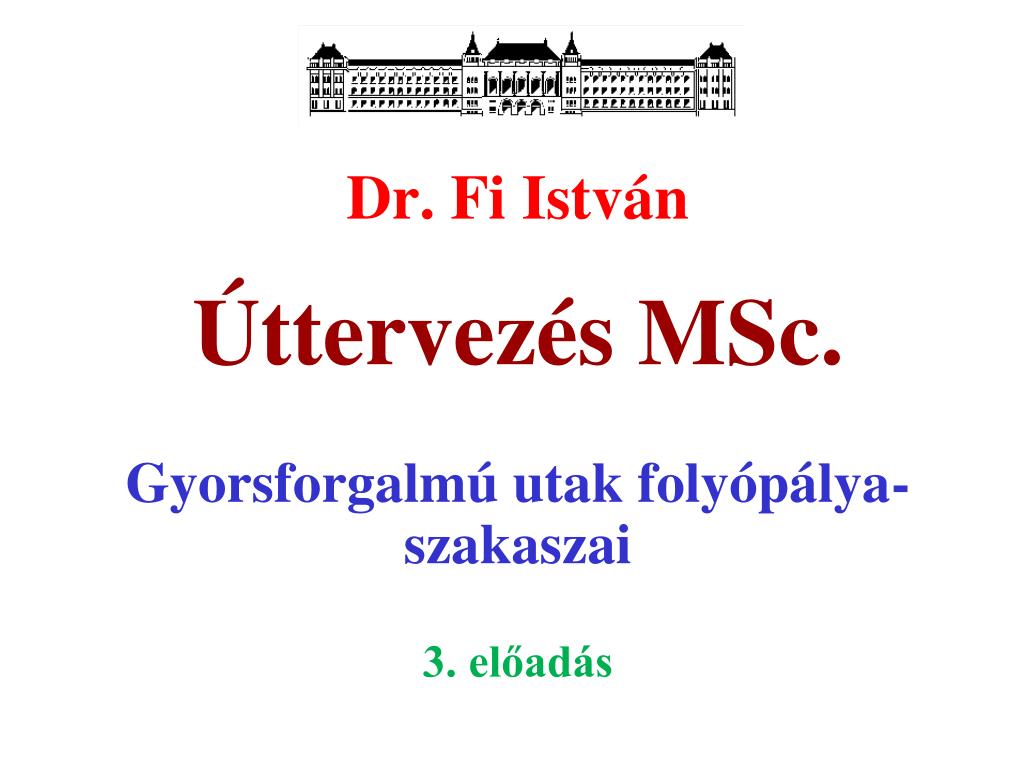

  1. Úttervezés MSc. Dr. Fi István Gyorsforgalmú utak folyópálya-szakaszai 3. előadás

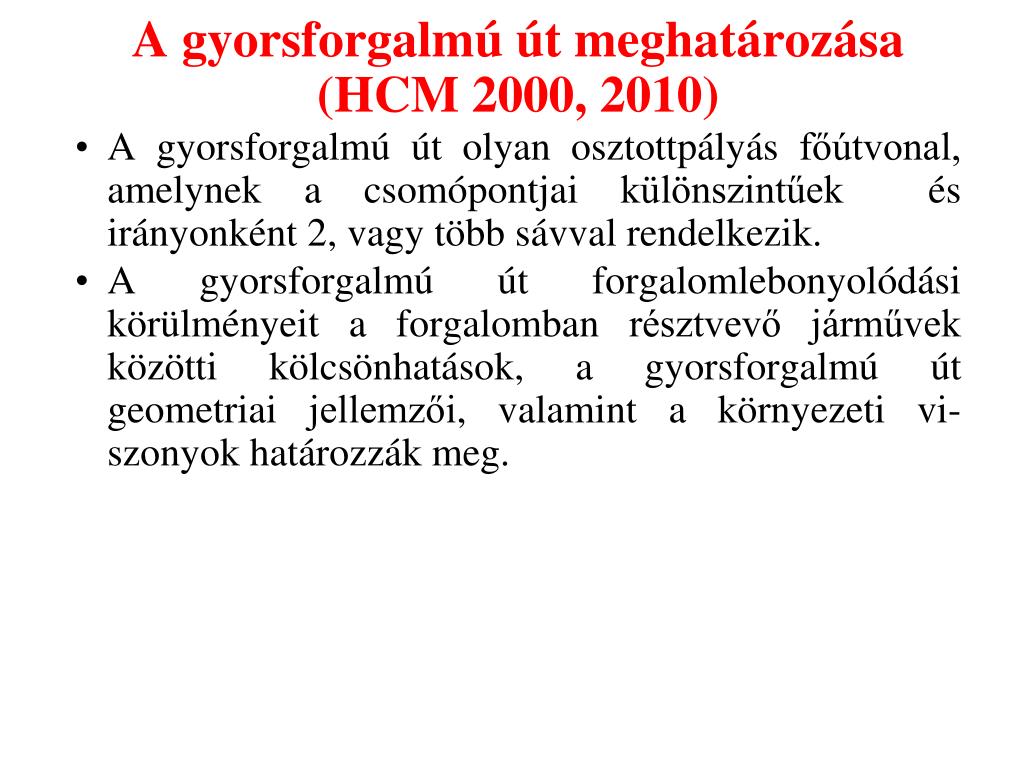

  2. A gyorsforgalmú út meghatározása (HCM 2000, 2010) • A gyorsforgalmú út olyan osztottpályás főútvonal, amelynek a csomópontjai különszintűek és irányonként 2, vagy több sávval rendelkezik. • A gyorsforgalmú út forgalomlebonyolódási körülményeit a forgalomban résztvevő járművek közötti kölcsönhatások, a gyorsforgalmú út geometriai jellemzői, valamint a környezeti vi-szonyok határozzák meg.

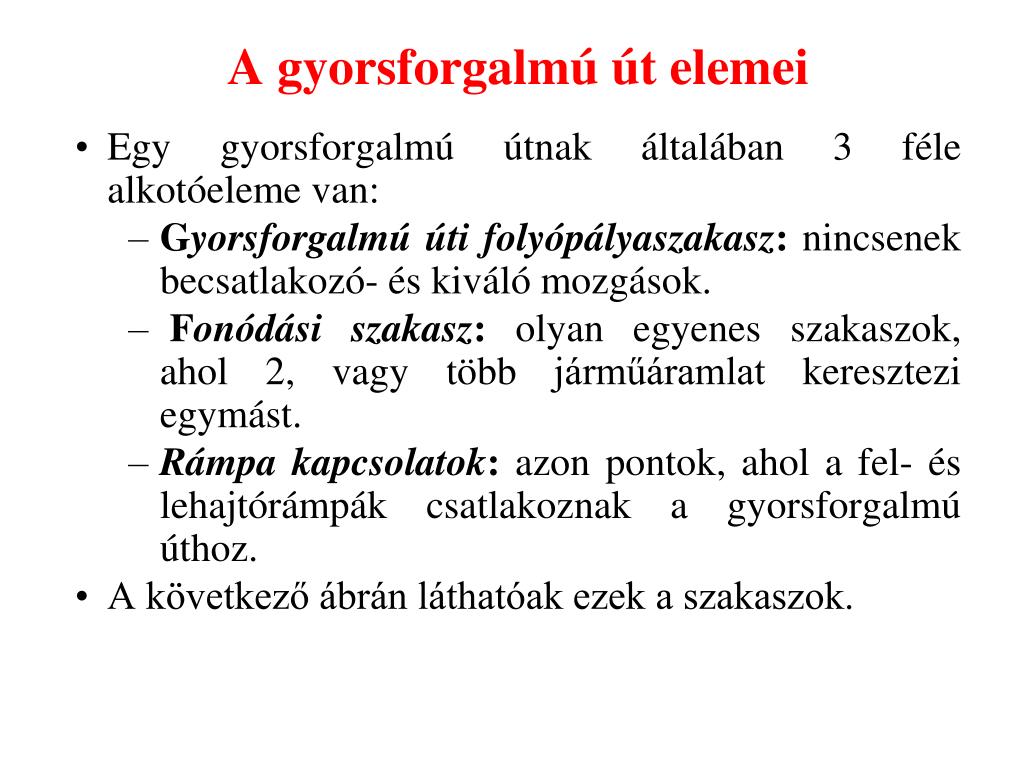

  3. A gyorsforgalmú út elemei • Egy gyorsforgalmú útnak általában 3 féle alkotóeleme van: • Gyorsforgalmú úti folyópályaszakasz: nincsenek becsatlakozó- és kiváló mozgások. • Fonódási szakasz:olyan egyenes szakaszok, ahol 2, vagy több járműáramlat keresztezi egymást. • Rámpa kapcsolatok: azon pontok, ahol a fel- és lehajtórámpák csatlakoznak a gyorsforgalmú úthoz. • A következő ábrán láthatóak ezek a szakaszok.

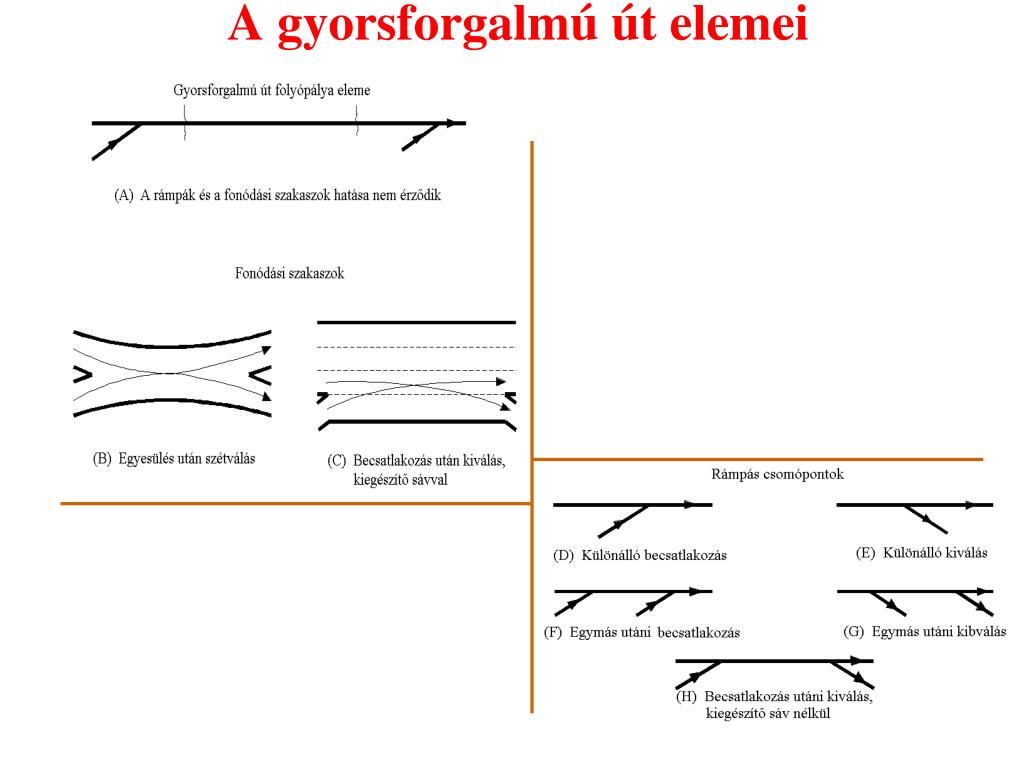

  4. A gyorsforgalmú út elemei

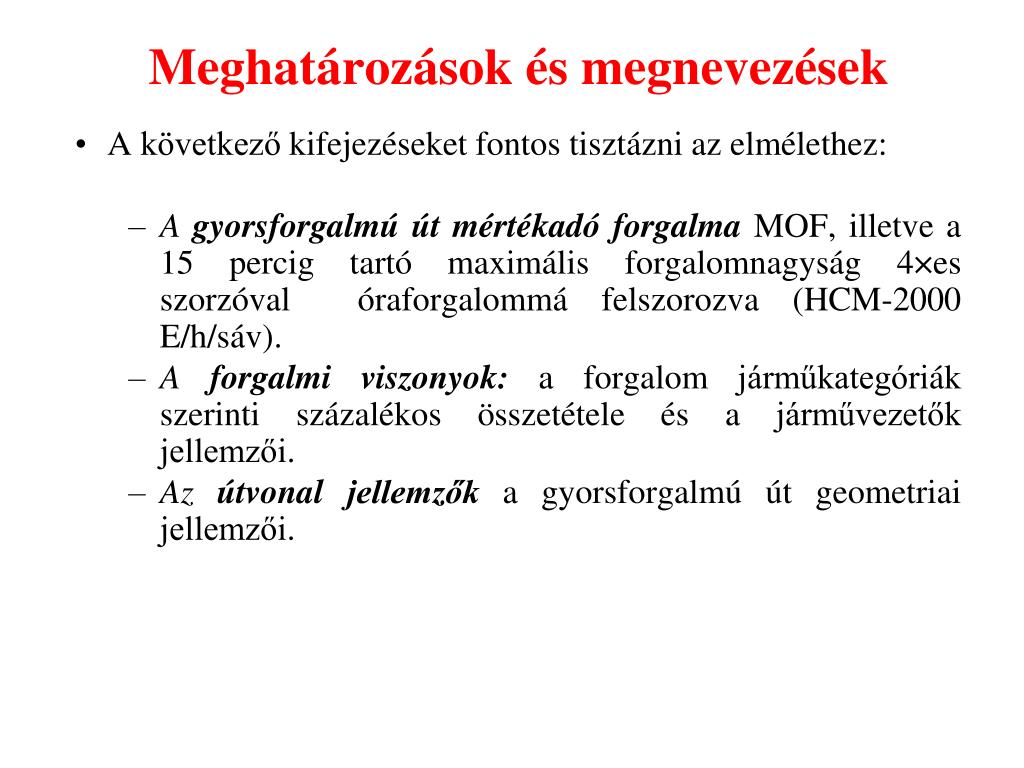

  5. Meghatározások és megnevezések • A következő kifejezéseket fontos tisztázni az elmélethez: • A gyorsforgalmú út mértékadó forgalmaMOF, illetve a 15 percig tartó maximális forgalomnagyság 4×es szorzóval óraforgalommá felszorozva (HCM-2000 E/h/sáv). • A forgalmi viszonyok: a forgalom járműkategóriák szerinti százalékos összetétele és a járművezetők jellemzői. • Az útvonal jellemzők a gyorsforgalmú út geometriai jellemzői.

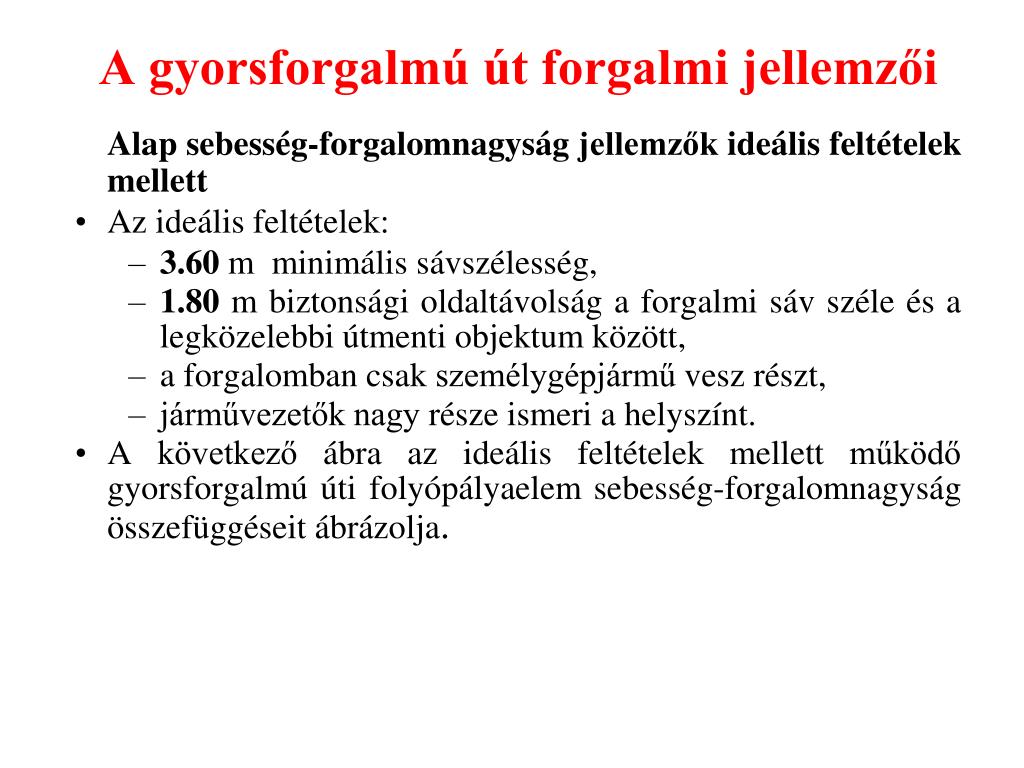

  6. A gyorsforgalmú út forgalmi jellemzői Alap sebesség-forgalomnagyság jellemzők ideális feltételek mellett • Az ideális feltételek: • 3.60 m minimális sávszélesség, • 1.80 m biztonsági oldaltávolság a forgalmi sáv széle és a legközelebbi útmenti objektum között, • a forgalomban csak személygépjármű vesz részt, • járművezetők nagyrésze ismeri a helyszínt. • A következő ábra az ideális feltételek mellett működő gyorsforgalmú úti folyópályaelem sebesség-forgalomnagyság összefüggéseit ábrázolja.

  7. A HCM 2000, 2010 alapján:Az előírás az alábbi ábra szerint kezeli a folyópálya szakaszokat

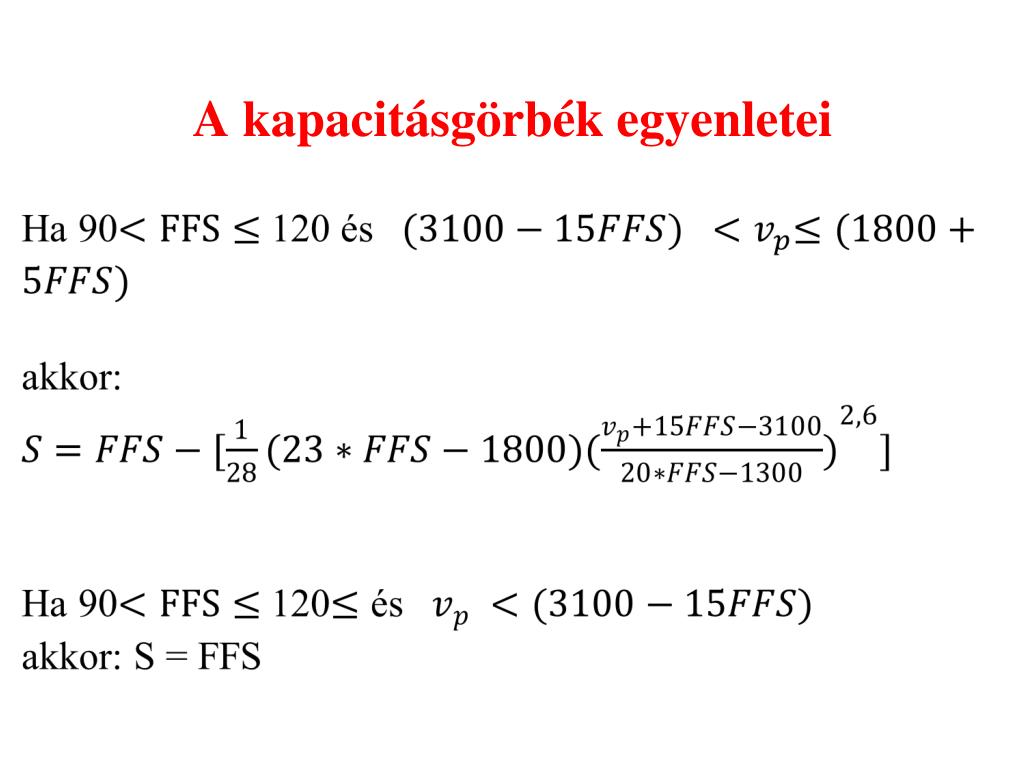

  8. A kapacitásgörbék egyenletei

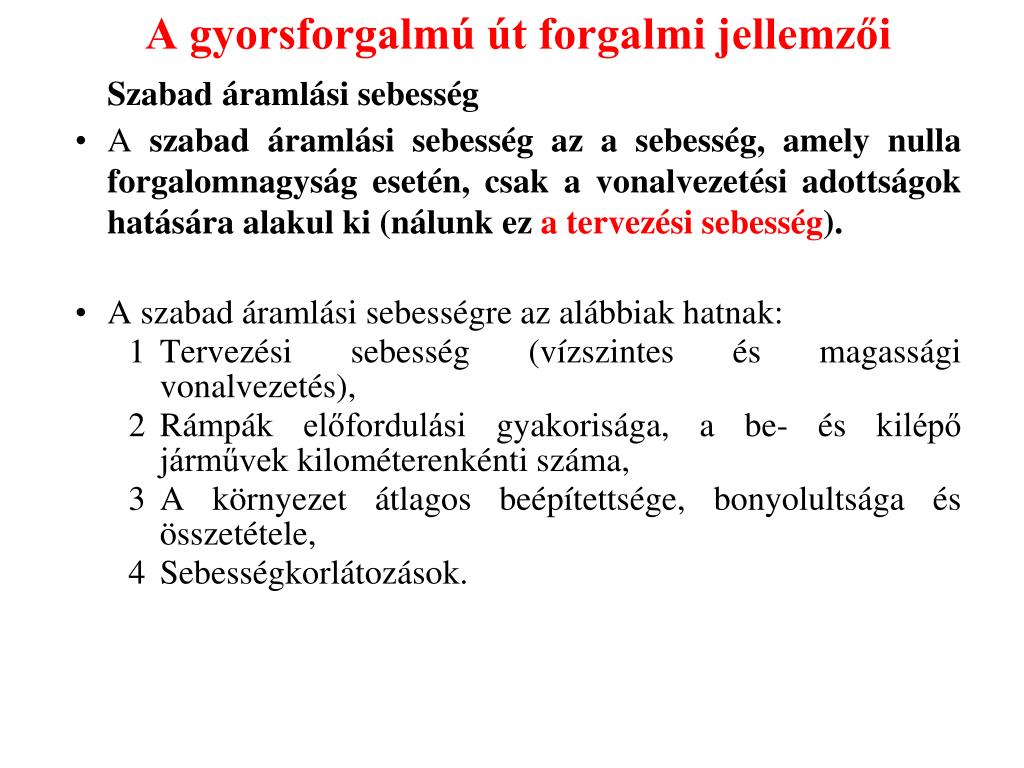

  9. A gyorsforgalmú út forgalmi jellemzői Szabad áramlási sebesség • A szabad áramlási sebességaz a sebesség, amely nulla forgalomnagyság esetén,csak a vonalvezetési adottságok hatására alakul ki (nálunk ez a tervezési sebesség). • A szabad áramlási sebességre az alábbiak hatnak: 1 Tervezési sebesség (vízszintes és magassági vonalvezetés), 2 Rámpák előfordulási gyakorisága, a be- és kilépő járművek kilométerenkénti száma, 3 A környezet átlagos beépítettsége, bonyolultsága és összetétele, 4 Sebességkorlátozások.

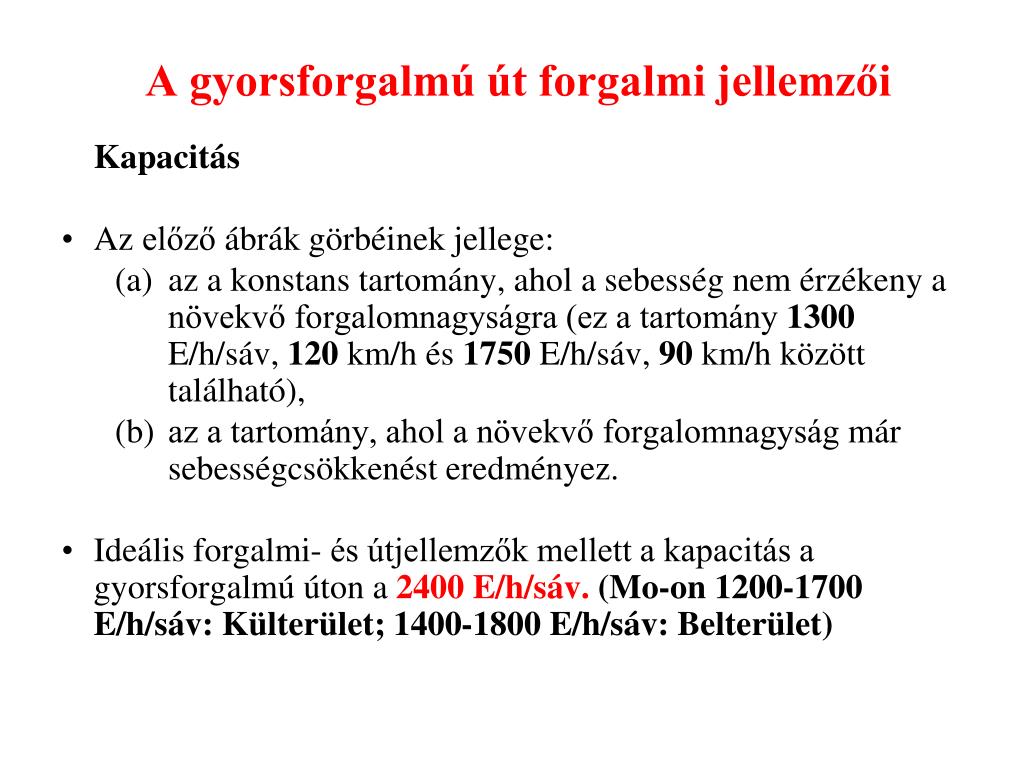

  10. A gyorsforgalmú út forgalmi jellemzői Kapacitás • Az előző ábrák görbéinek jellege: (a) az a konstans tartomány, ahol a sebesség nem érzékeny a növekvő forgalomnagyságra (ez a tartomány 1300 E/h/sáv, 120 km/h és 1750 E/h/sáv, 90km/h között található), (b) az a tartomány, ahol a növekvő forgalomnagyság már sebességcsökkenést eredményez. • Ideális forgalmi- és útjellemzők mellett a kapacitás a gyorsforgalmú úton a 2400 E/h/sáv.(Mo-on 1200-1700 E/h/sáv: Külterület; 1400-1800 E/h/sáv: Belterület)

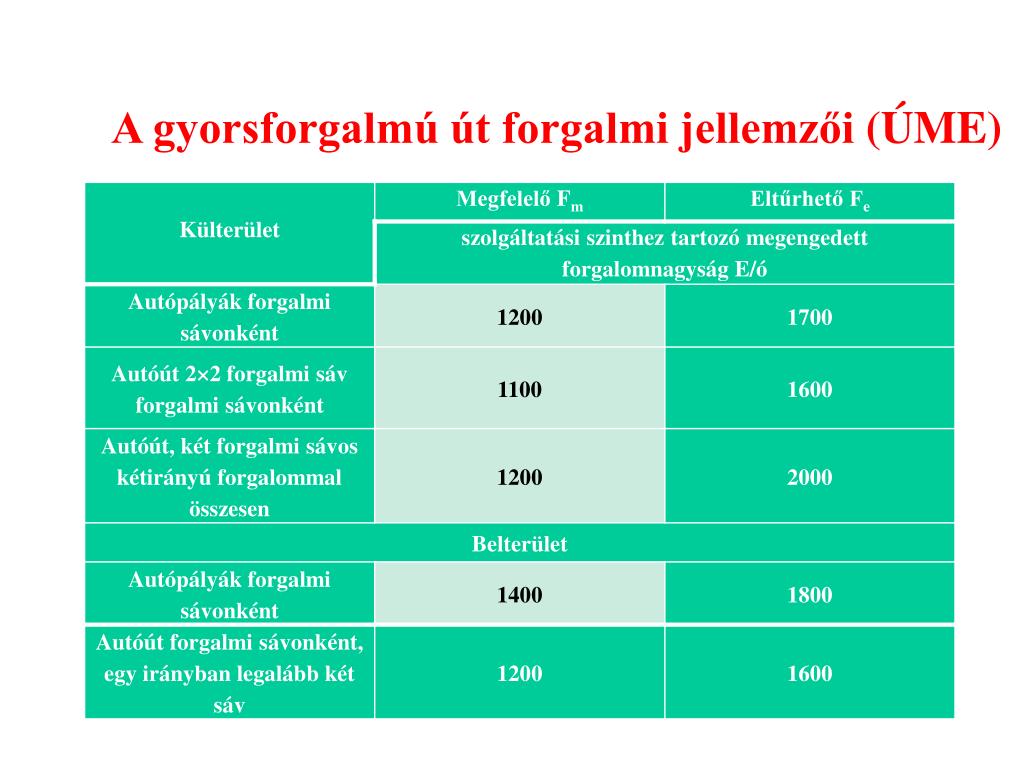

  11. A gyorsforgalmú út forgalmi jellemzői (ÚME)

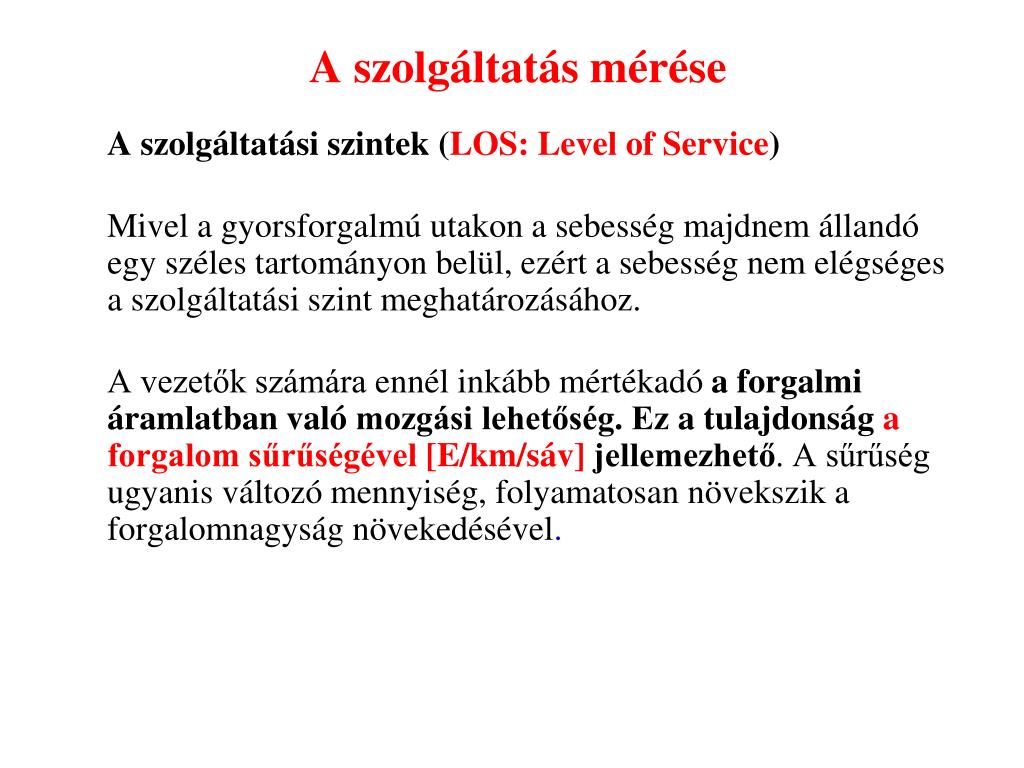

  12. A szolgáltatás mérése A szolgáltatási szintek (LOS: Level of Service) Mivel a gyorsforgalmú utakon a sebesség majdnem állandó egy széles tartományon belül, ezért a sebesség nem elégséges a szolgáltatási szint meghatározásához. A vezetők számára ennél inkább mértékadó a forgalmi áramlatban valómozgási lehetőség. Ez a tulajdonság a forgalom sűrűségével [E/km/sáv] jellemezhető. A sűrűség ugyanis változó mennyiség, folyamatosan növekszik a forgalomnagyság növekedésével.

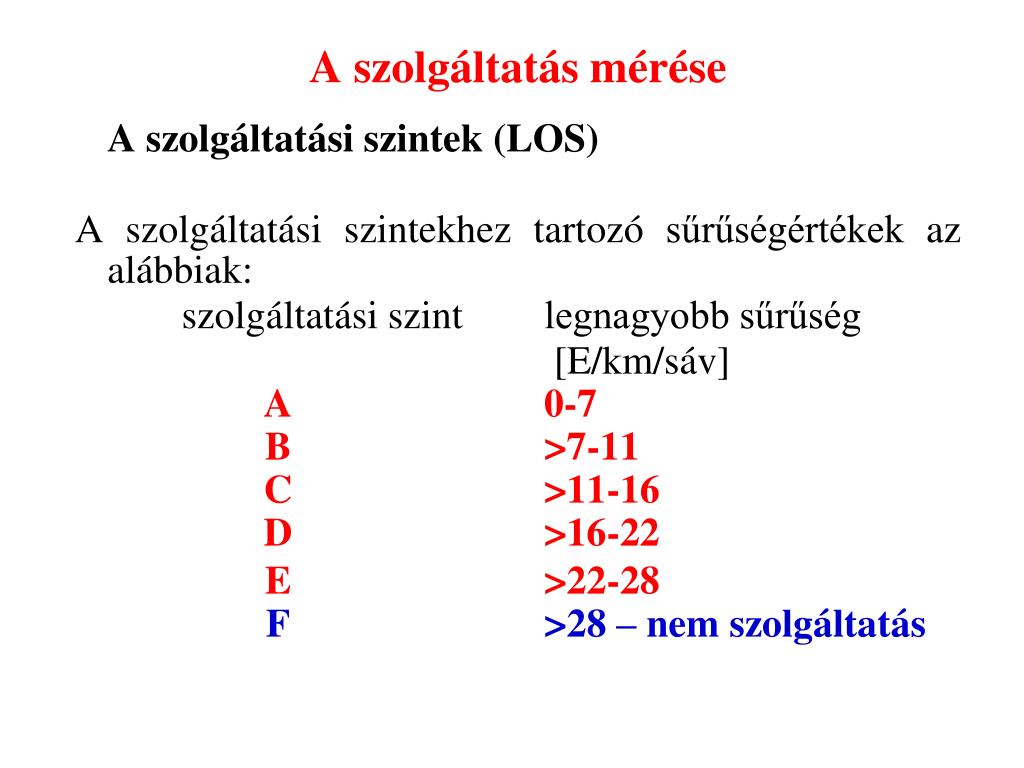

  13. A szolgáltatás mérése A szolgáltatási szintek (LOS) A szolgáltatási szintekhez tartozó sűrűségértékek az alábbiak: szolgáltatási szint legnagyobb sűrűség [E/km/sáv] A0-7 B >7-11 C >11-16 D >16-22 E >22-28 F >28 – nem szolgáltatás

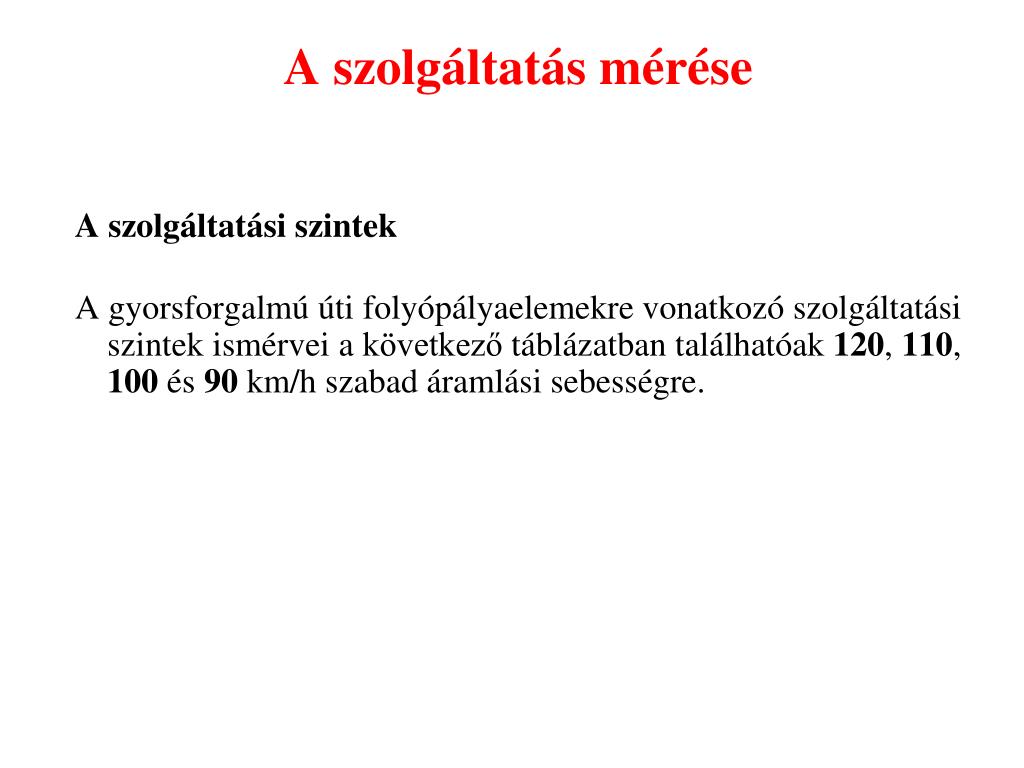

  14. A szolgáltatás mérése A szolgáltatási szintek A gyorsforgalmú úti folyópályaelemekre vonatkozó szolgáltatási szintek ismérvei a következő táblázatban találhatóak 120, 110, 100 és 90 km/h szabad áramlási sebességre.

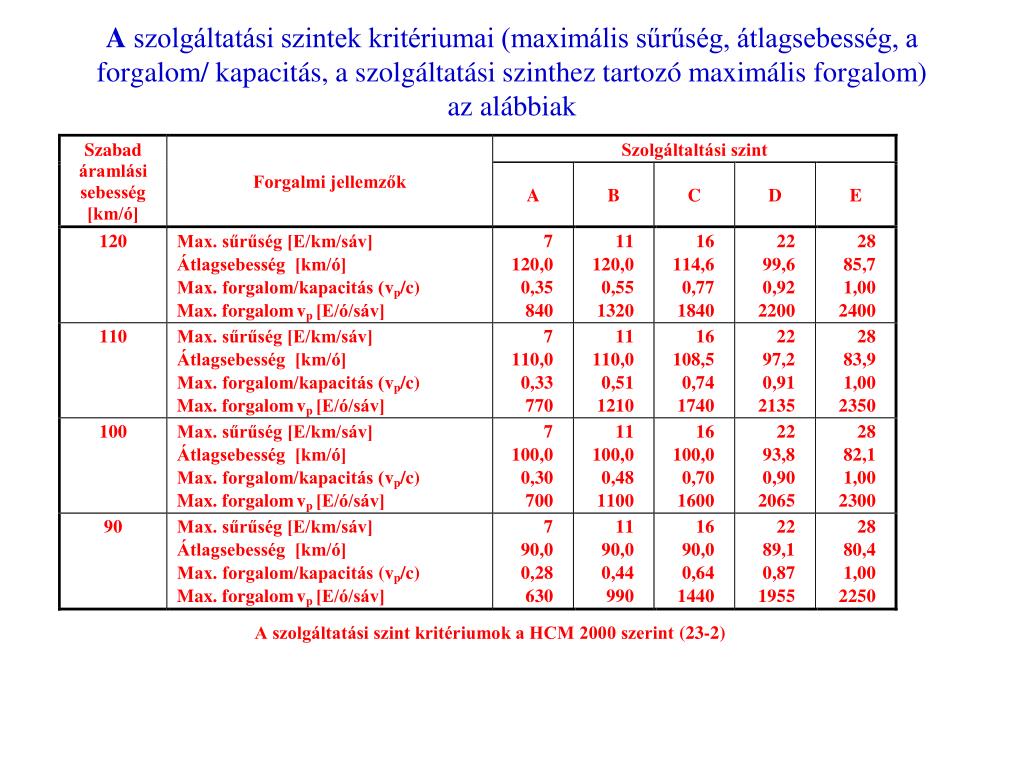

  15. A szolgáltatási szintek kritériumai (maximális sűrűség, átlagsebesség, a forgalom/ kapacitás, a szolgáltatási szinthez tartozó maximális forgalom) az alábbiak

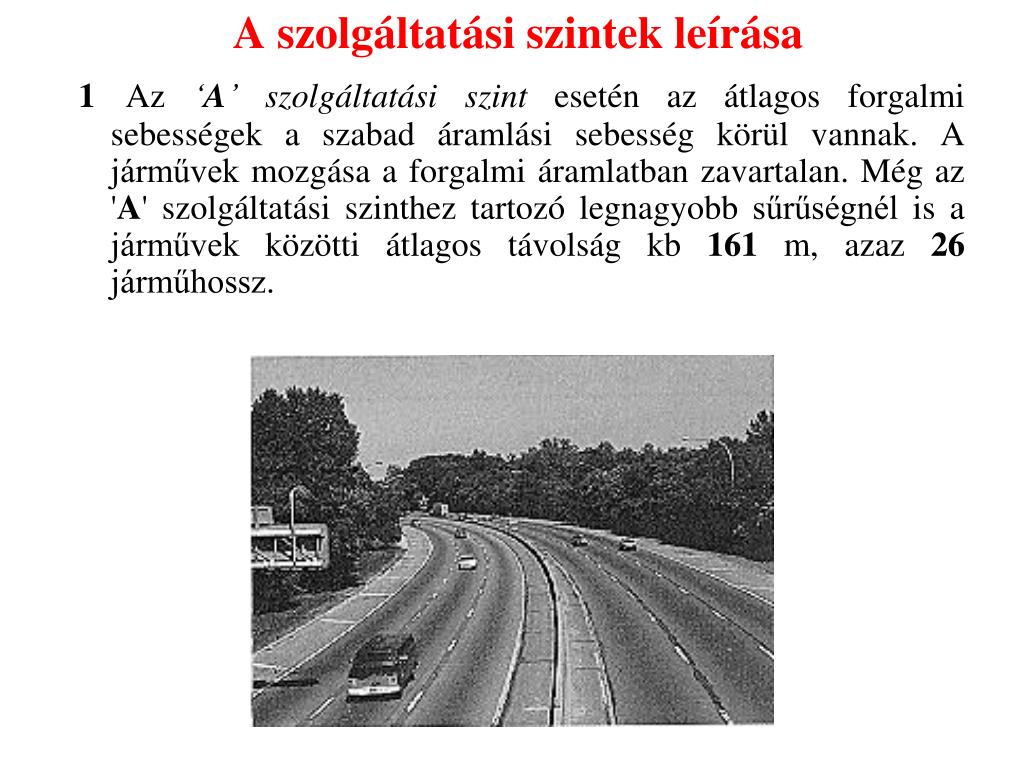

  16. A szolgáltatási szintek leírása 1Az ‘A’ szolgáltatási szintesetén az átlagos forgalmi sebességek a szabad áramlási sebesség körül vannak. A járművek mozgása a forgalmi áramlatban zavartalan. Még az 'A' szolgáltatási szinthez tartozó legnagyobb sűrűségnél is a járművek közötti átlagos távolság kb 161 m, azaz 26 járműhossz.

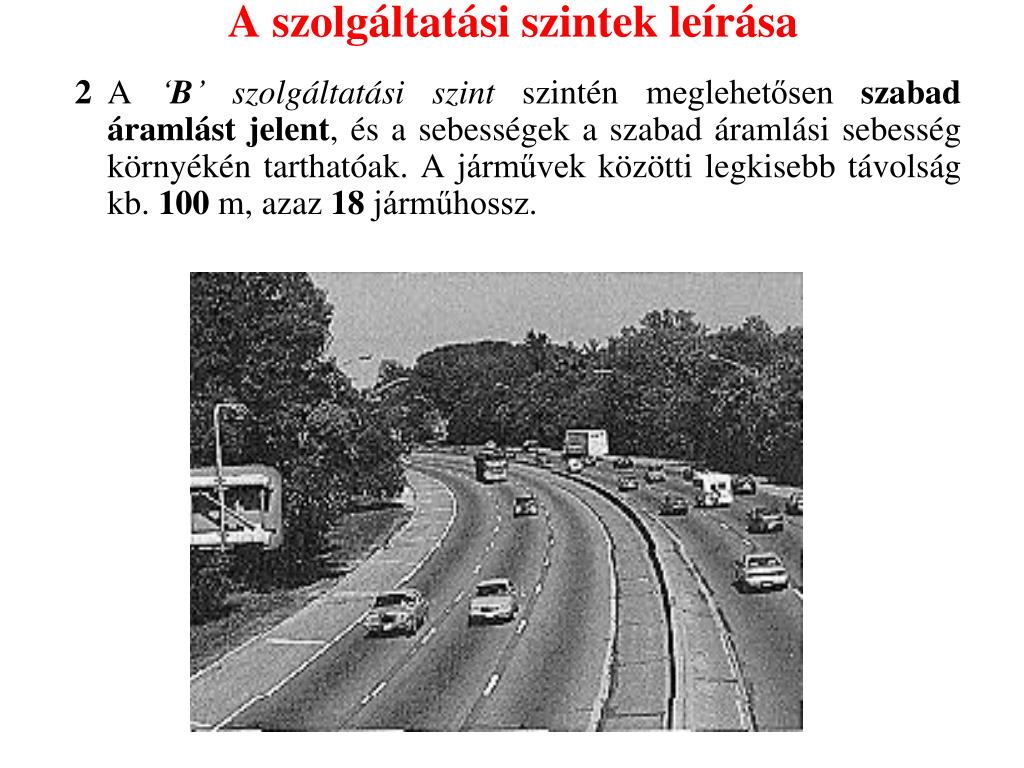

  17. A szolgáltatási szintek leírása 2 A ‘B’ szolgáltatási szint szintén meglehetősen szabad áramlást jelent, és a sebességek a szabad áramlási sebesség környékén tarthatóak. A járművek közötti legkisebb távolság kb.100 m, azaz 18 járműhossz.

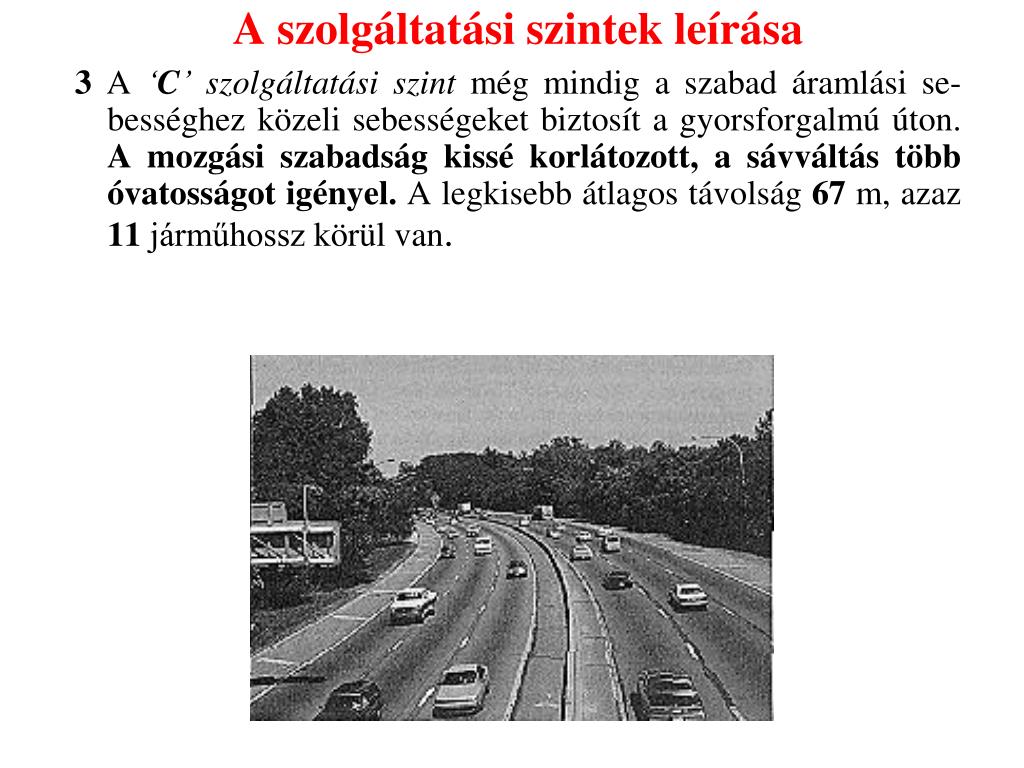

  18. A szolgáltatási szintek leírása 3 A ‘C’ szolgáltatási szint még mindig a szabad áramlási se-bességhez közeli sebességeket biztosít a gyorsforgalmú úton. A mozgási szabadság kissé korlátozott, a sávváltás több óvatosságot igényel. A legkisebb átlagos távolság 67 m, azaz 11 járműhossz körül van.

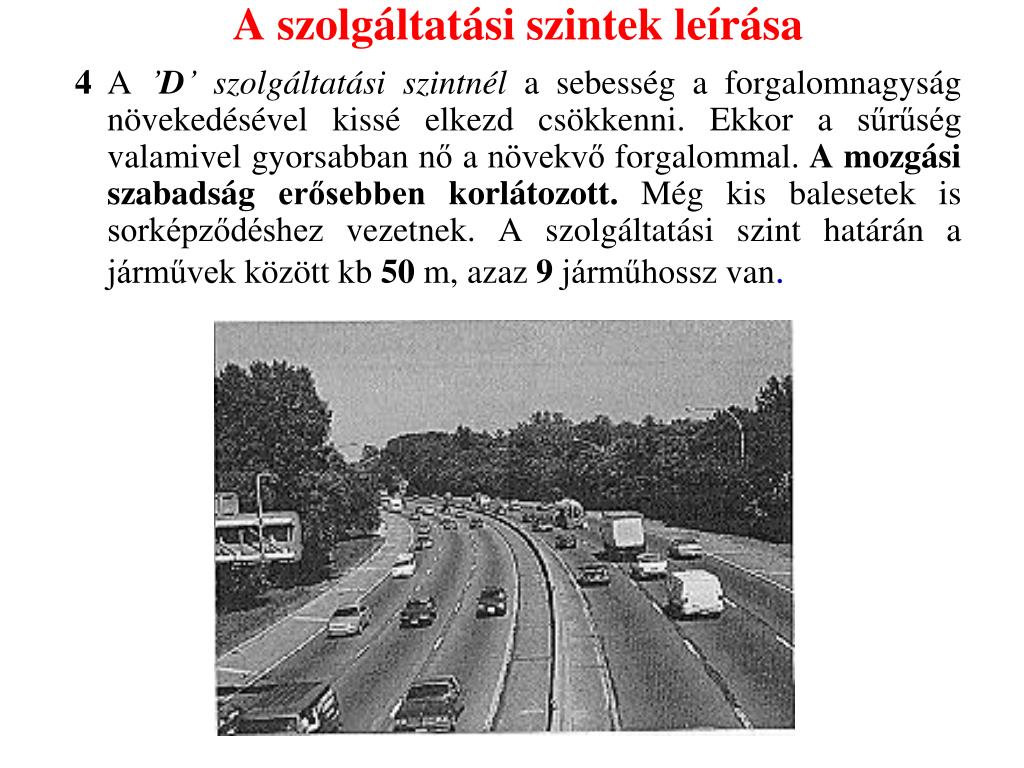

  19. A szolgáltatási szintek leírása 4 A ’D’ szolgáltatási szintnél a sebesség a forgalomnagyság növekedésével kissé elkezd csökkenni. Ekkor a sűrűség valamivel gyorsabban nő a növekvő forgalommal. A mozgási szabadság erősebben korlátozott. Még kis balesetek is sorképződéshez vezetnek. A szolgáltatási szint határán a járművek között kb 50 m, azaz 9 járműhossz van.

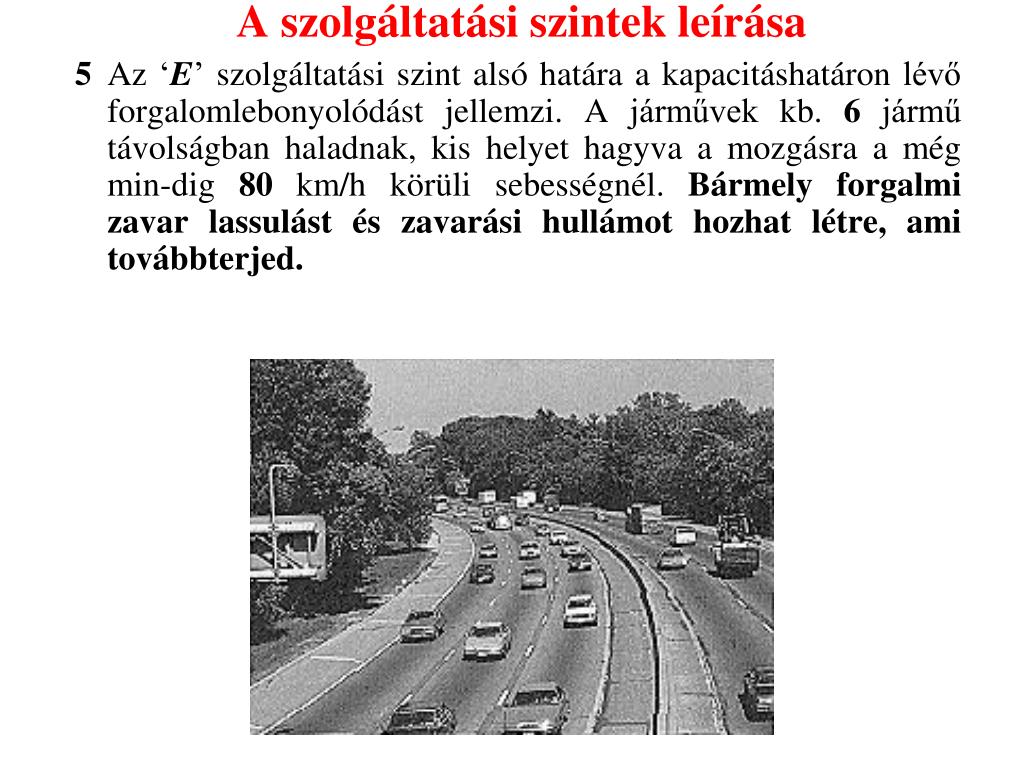

  20. A szolgáltatási szintek leírása 5 Az ‘E’ szolgáltatási szint alsó határa a kapacitáshatáron lévő forgalomlebonyolódást jellemzi. A járművek kb. 6 jármű távolságban haladnak, kis helyet hagyva a mozgásra a még min-dig 80 km/h körüli sebességnél. Bármely forgalmi zavar lassulást és zavarási hullámot hozhat létre, ami továbbterjed.

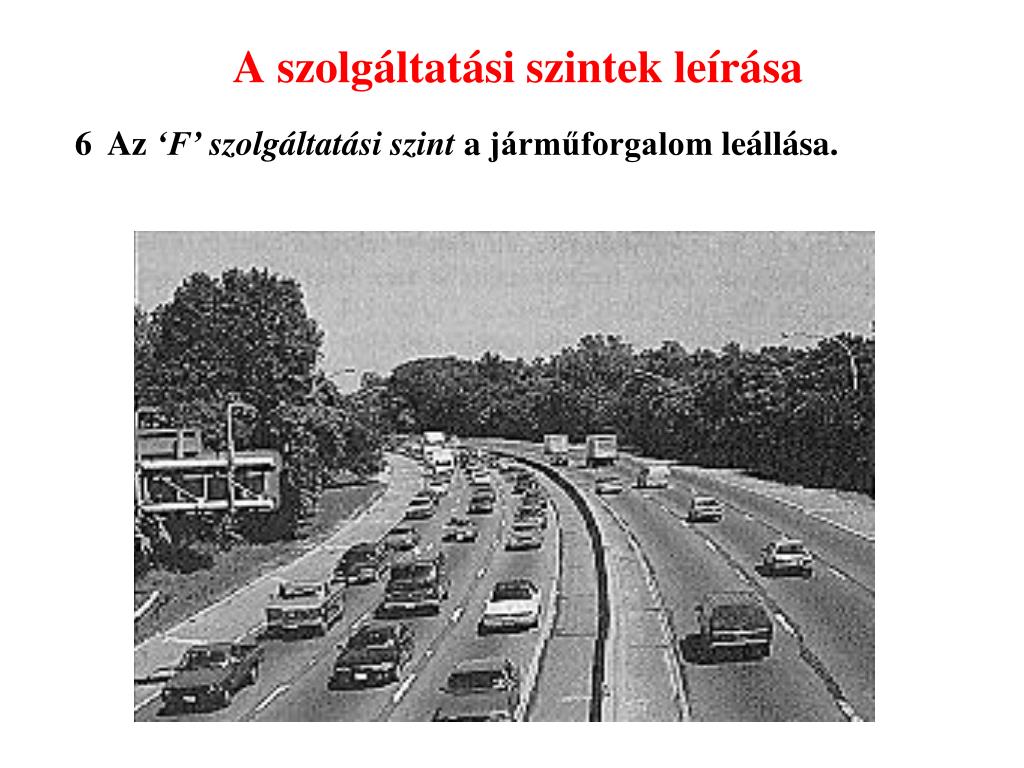

  21. A szolgáltatási szintek leírása 6Az ‘F’ szolgáltatási szint a járműforgalom leállása.

  22. Alapösszefüggések A szabad áramlási sebesség (Free-flow speed) [km/h] FFS=BFFS-fLW-fLC-fN-fID ahol: FFS a szabad áramlási sebesség [km/h] BFFS az alap (base) FFS 110 km/h városban 120 km/h külsőségben fLWsávszélesség tényezője fLC a jobboldali szabad oldaltávolság tényezője fN a sávszám tényezője fID a csomópontsűrűség tényezője

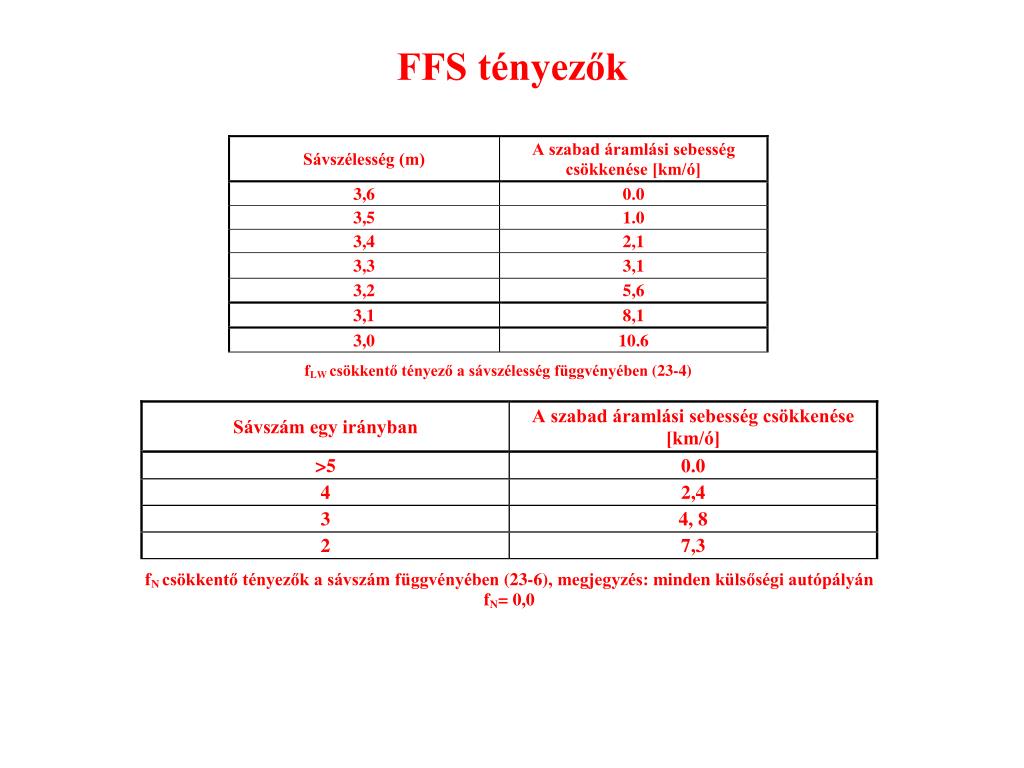

  23. FFS tényezők

  24. FFS tényezők

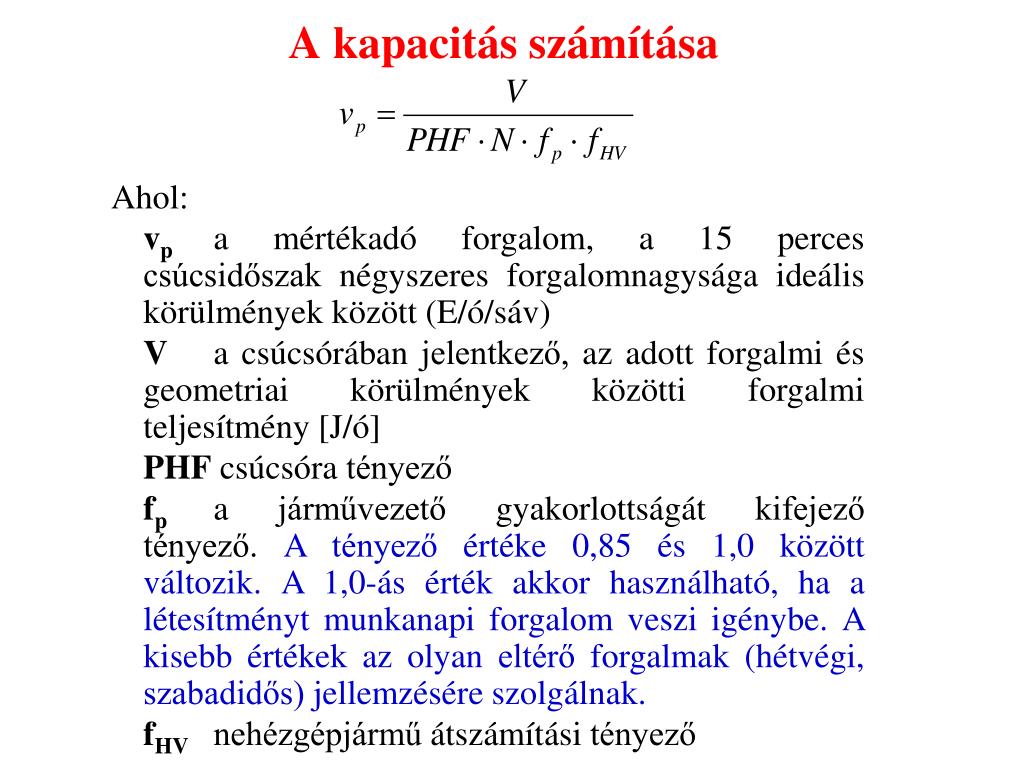

  25. A kapacitás számítása Ahol: vp a mértékadó forgalom, a 15 perces csúcsidőszak négyszeres forgalomnagysága ideális körülmények között (E/ó/sáv) V a csúcsórában jelentkező, az adott forgalmi és geometriai körülmények közötti forgalmi teljesítmény [J/ó] PHF csúcsóra tényező fp a járművezető gyakorlottságát kifejező tényező. A tényező értéke 0,85 és 1,0 között változik. A 1,0-ás érték akkor használható, ha a létesítményt munkanapi forgalom veszi igénybe. A kisebb értékek az olyan eltérő forgalmak (hétvégi, szabadidős) jellemzésére szolgálnak. fHV nehézgépjármű átszámítási tényező

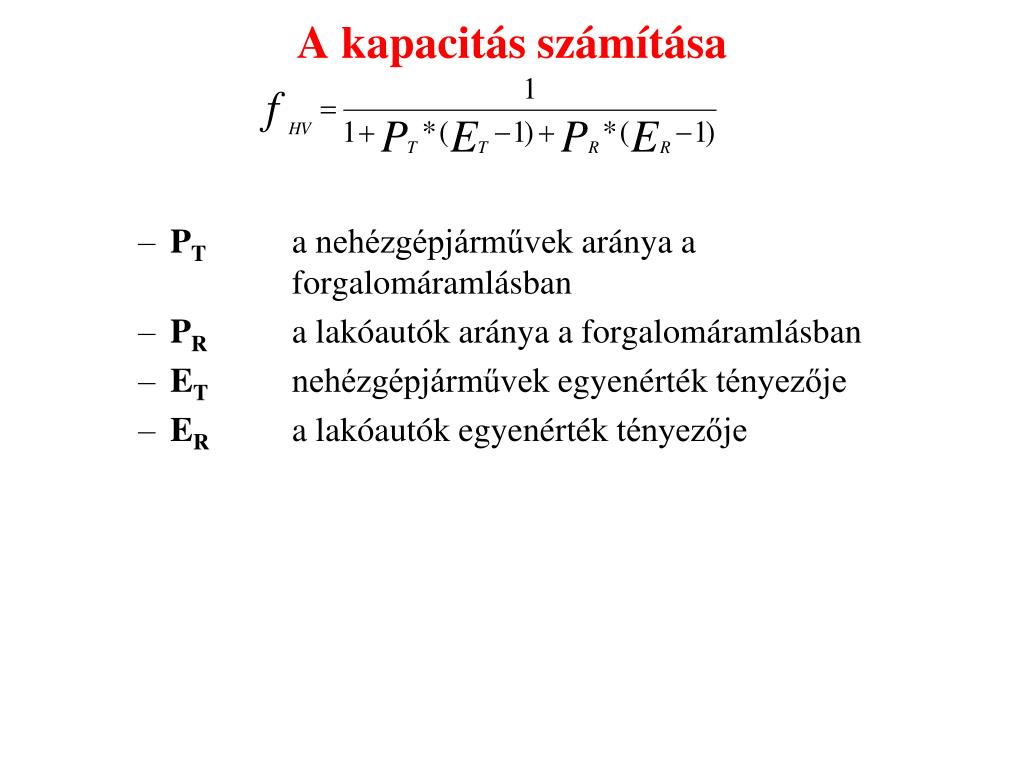

  26. A kapacitás számítása • PT a nehézgépjárművek aránya a forgalomáramlásban • PR a lakóautók aránya a forgalomáramlásban • ET nehézgépjárművek egyenérték tényezője • ER a lakóautók egyenérték tényezője

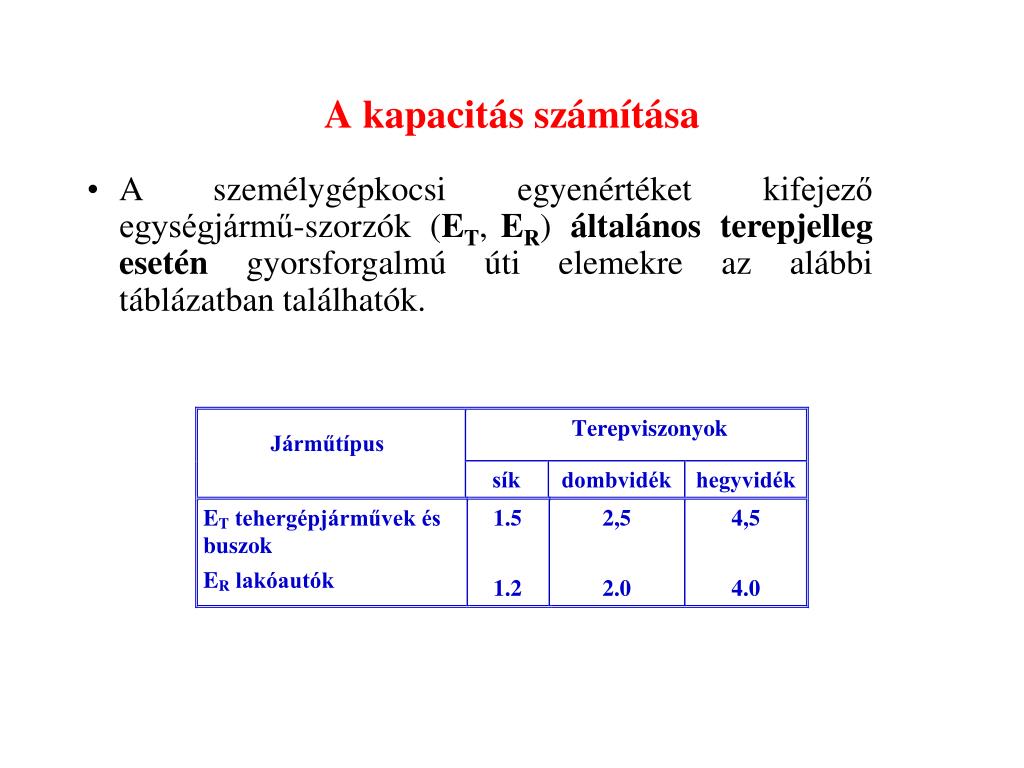

  27. A kapacitás számítása • A személygépkocsi egyenértéket kifejező egységjármű-szorzók (ET,ER) általános terepjelleg esetén gyorsforgalmú úti elemekre az alábbi táblázatban találhatók.

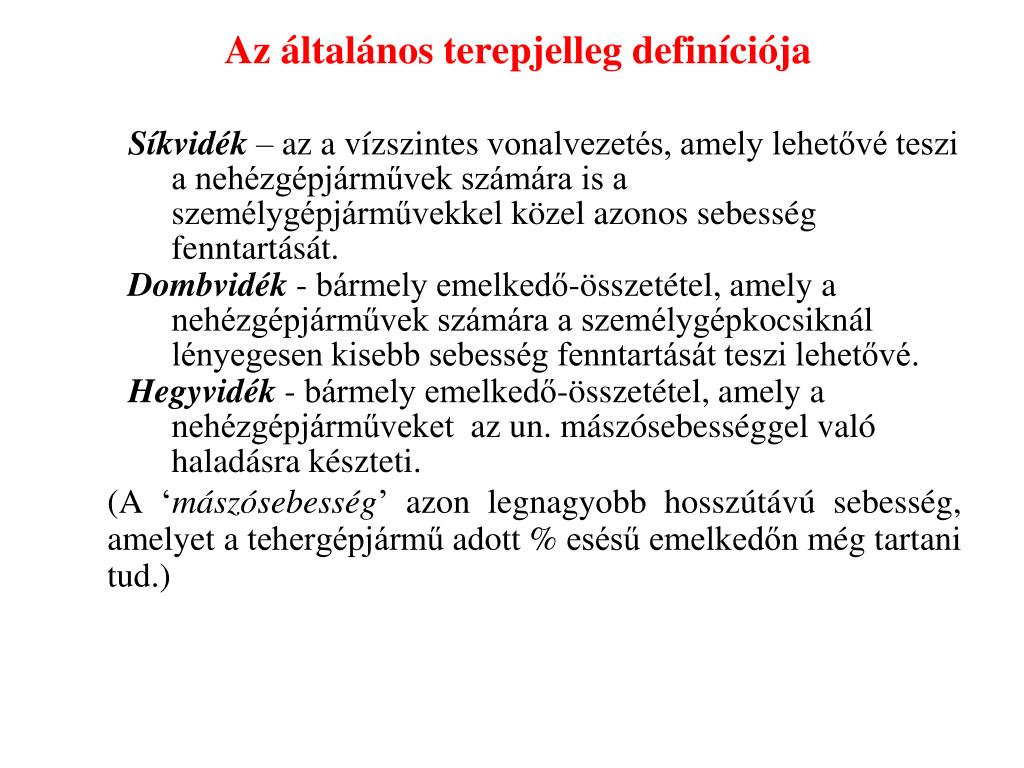

  28. Az általános terepjelleg definíciója Síkvidék – az a vízszintes vonalvezetés, amely lehetővé teszi a nehézgépjárművek számára is a személygépjárművekkel közel azonos sebesség fenntartását. Dombvidék- bármely emelkedő-összetétel, amely a nehézgépjárművek számára a személygépkocsiknál lényegesen kisebb sebesség fenntartását teszi lehetővé. Hegyvidék - bármely emelkedő-összetétel, amely a nehézgépjárműveket az un. mászósebességgel való haladásra készteti. (A ‘mászósebesség’ azon legnagyobb hosszútávú sebesség, amelyet a tehergépjármű adott % esésű emelkedőn még tartani tud.)

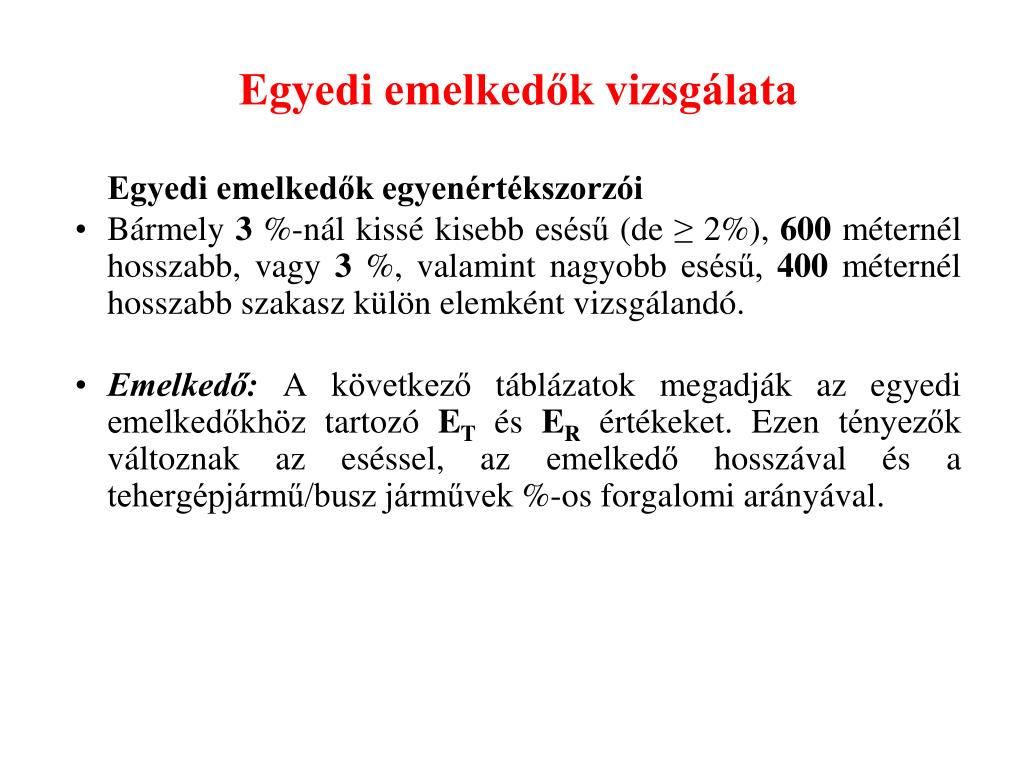

  29. Egyedi emelkedők vizsgálata Egyedi emelkedők egyenértékszorzói • Bármely 3 %-nál kissé kisebb esésű (de ≥ 2%), 600 méternél hosszabb, vagy 3 %,valamint nagyobb esésű, 400 méternél hosszabb szakasz külön elemként vizsgálandó. • Emelkedő: A következő táblázatok megadják az egyedi emelkedőkhöz tartozó ET és ER értékeket. Ezen tényezők változnak az eséssel, az emelkedő hosszával és a tehergépjármű/busz járművek %-os forgalomi arányával.

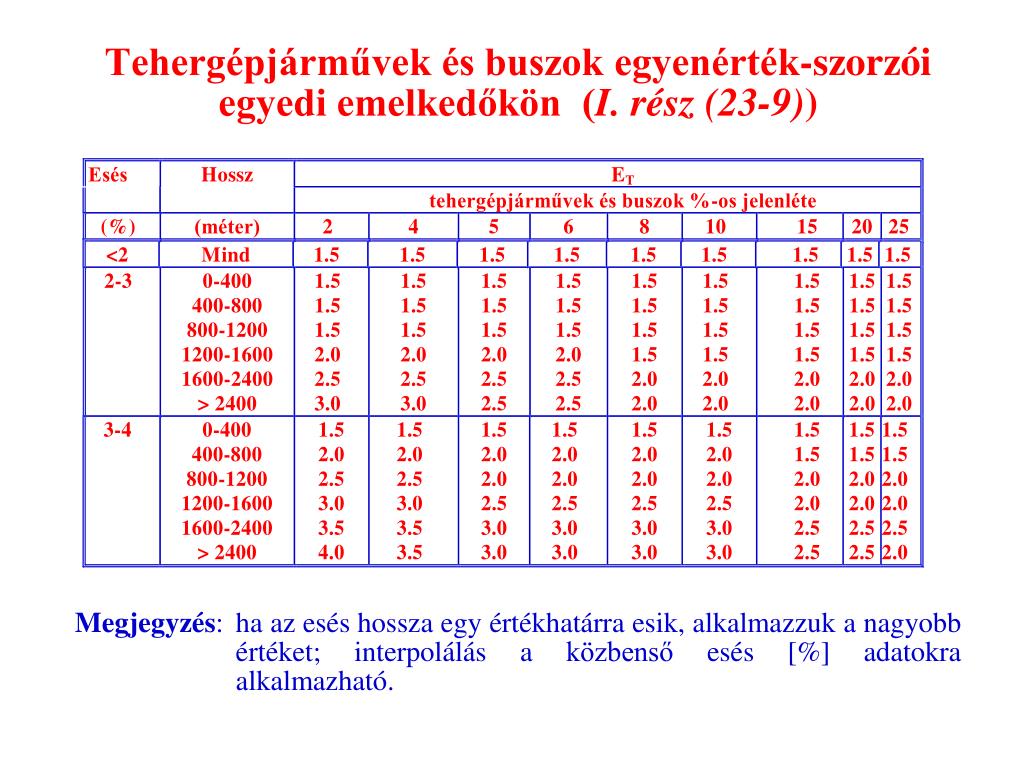

  30. Tehergépjárművek és buszok egyenérték-szorzói egyedi emelkedőkön (I. rész (23-9)) Megjegyzés: ha az esés hossza egy értékhatárra esik, alkalmazzuk a nagyobb értéket; interpolálás a közbenső esés [%] adatokra alkalmazható.

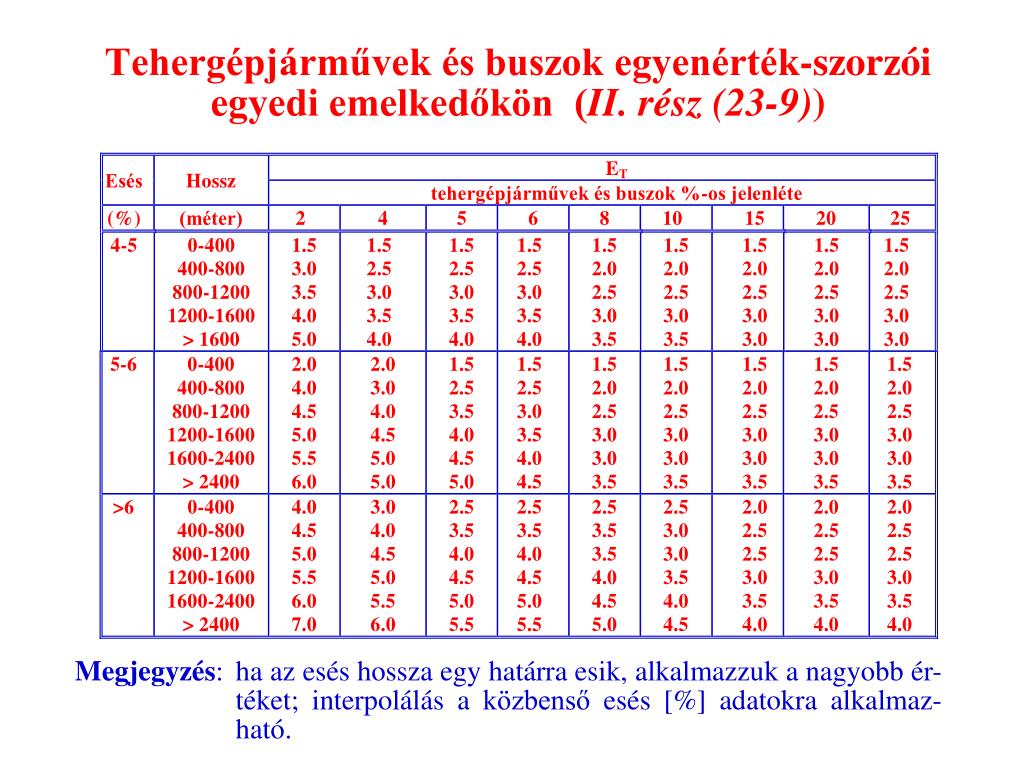

  31. Tehergépjárművek és buszok egyenérték-szorzói egyedi emelkedőkön (II. rész (23-9)) Megjegyzés: ha az esés hossza egy határra esik, alkalmazzuk a nagyobb ér-téket; interpolálás a közbenső esés [%] adatokra alkalmaz-ható.

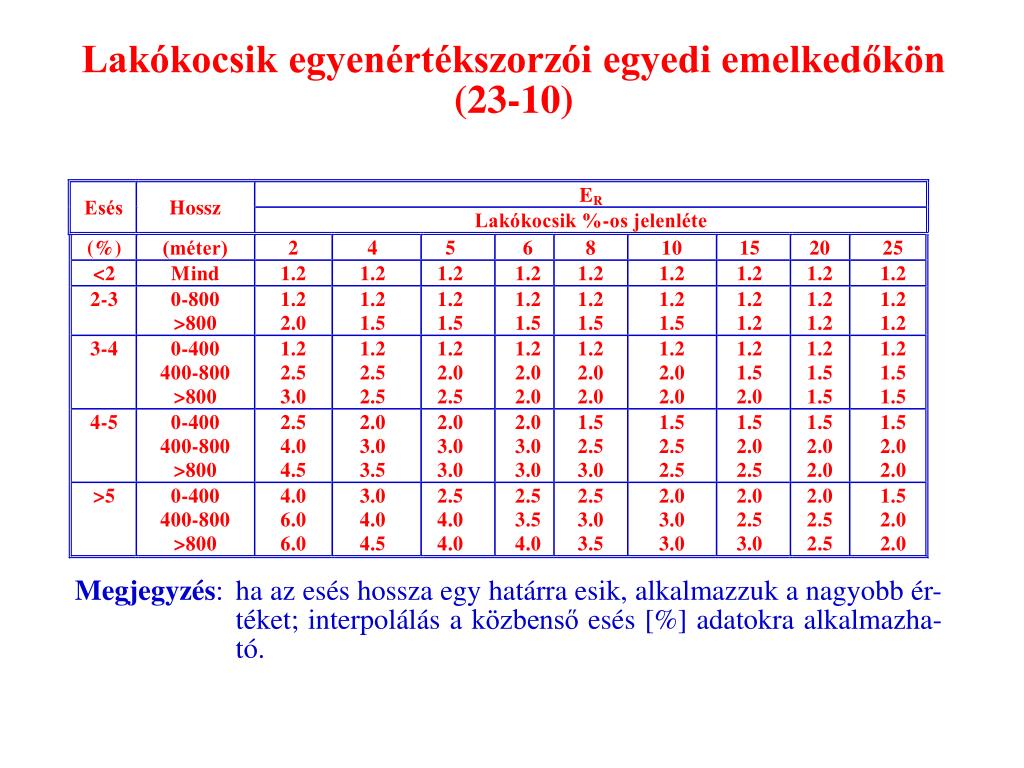

  32. Lakókocsik egyenértékszorzói egyedi emelkedőkön(23-10) Megjegyzés: ha az esés hossza egy határra esik, alkalmazzuk a nagyobb ér-téket; interpolálás a közbenső esés [%] adatokra alkalmazha-tó.

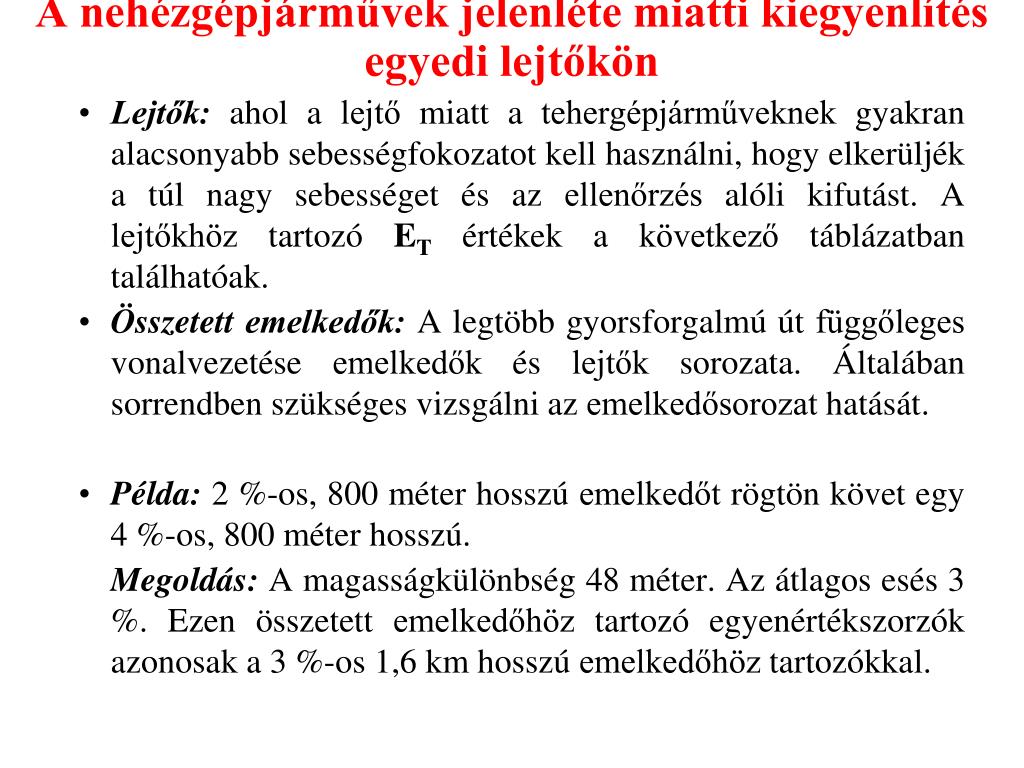

  33. A nehézgépjárművek jelenléte miatti kiegyenlítés egyedi lejtőkön • Lejtők:ahol a lejtő miatt a tehergépjárműveknek gyakran alacsonyabb sebességfokozatot kell használni, hogy elkerüljék a túl nagy sebességet és az ellenőrzés alóli kifutást. A lejtőkhöz tartozó ET értékek a következő táblázatban találhatóak. • Összetett emelkedők: A legtöbb gyorsforgalmú út függőleges vonalvezetése emelkedők és lejtők sorozata. Általában sorrendben szükséges vizsgálni az emelkedősorozat hatását. • Példa: 2 %-os, 800 méter hosszú emelkedőt rögtön követ egy 4 %-os, 800 méter hosszú. Megoldás: A magasságkülönbség 48 méter. Az átlagos esés 3 %.Ezen összetett emelkedőhöz tartozó egyenértékszorzók azonosak a 3 %-os 1,6 km hosszú emelkedőhöz tartozókkal.

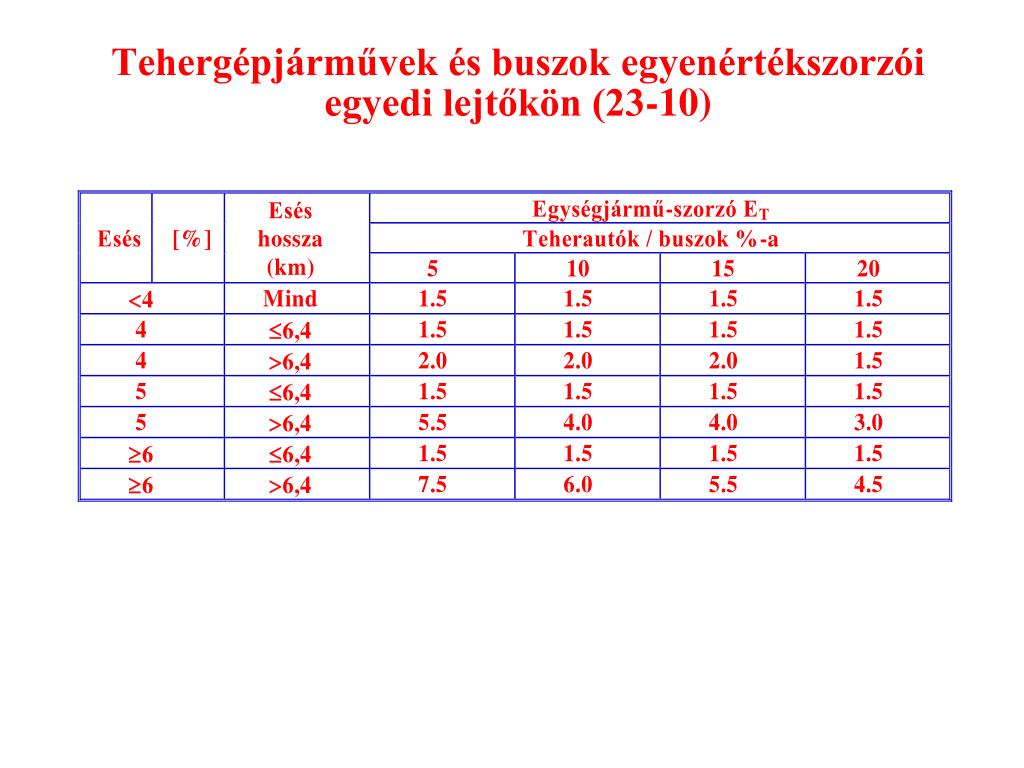

  34. Tehergépjárművek és buszok egyenértékszorzói egyedi lejtőkön (23-10)

  35. A nehézgépjárművek jelenléte miatti kiegyenlítés egyedi emelkedőkön Nehézgépjármű tényező számítása az egyedi emelkedőkön, lejtőkön ugyanúgy történik Az ET és ER értékek az előző táblázatokból vehetők, az fHV tényező a már ismert módon határozható meg: ahol: ET és ER tehergépjárművek/buszok és lakókocsik egyenértékszorzói (előző táblázatok), PT és PR tehergépjárművek/buszok és lakókocsi aránya a forgalomban, fHV nehézgépjármű tényező.

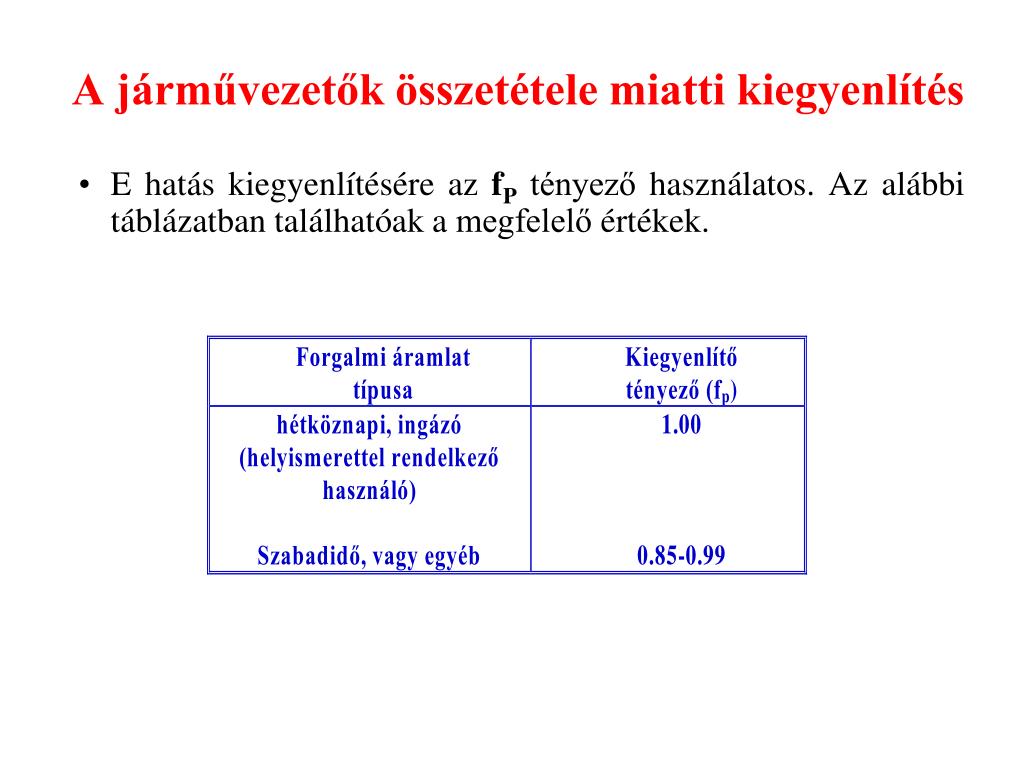

  36. A járművezetők összetétele miatti kiegyenlítés • E hatás kiegyenlítésére az fP tényező használatos. Az alábbi táblázatban találhatóak a megfelelő értékek.

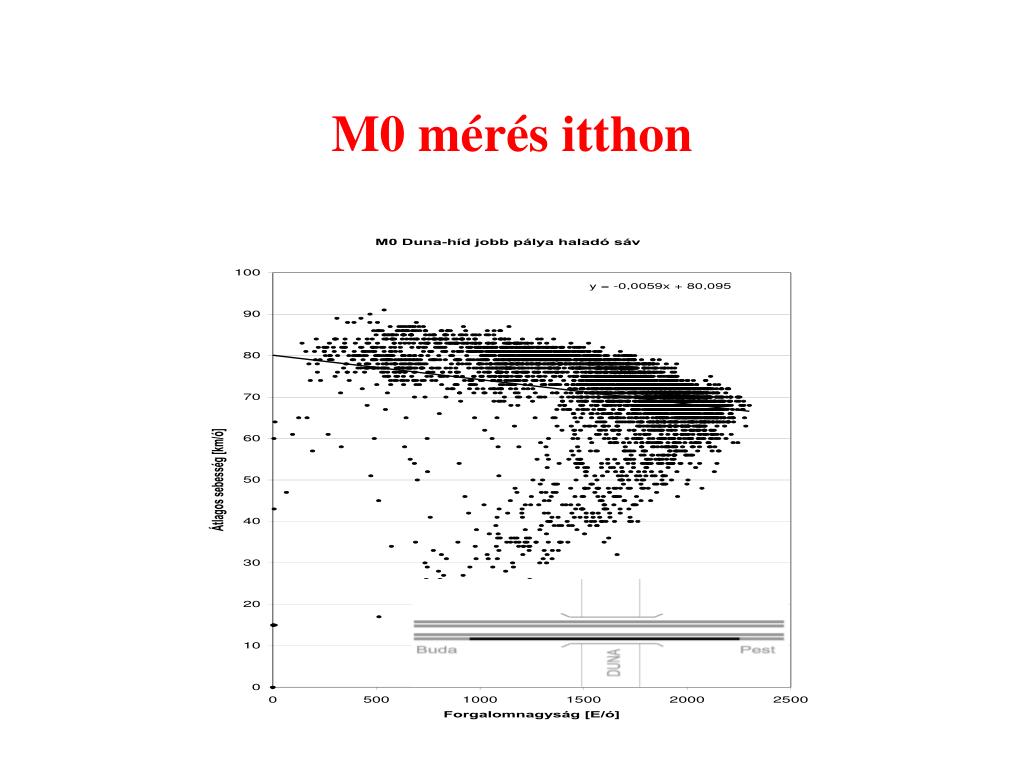

  37. M0 mérés itthon

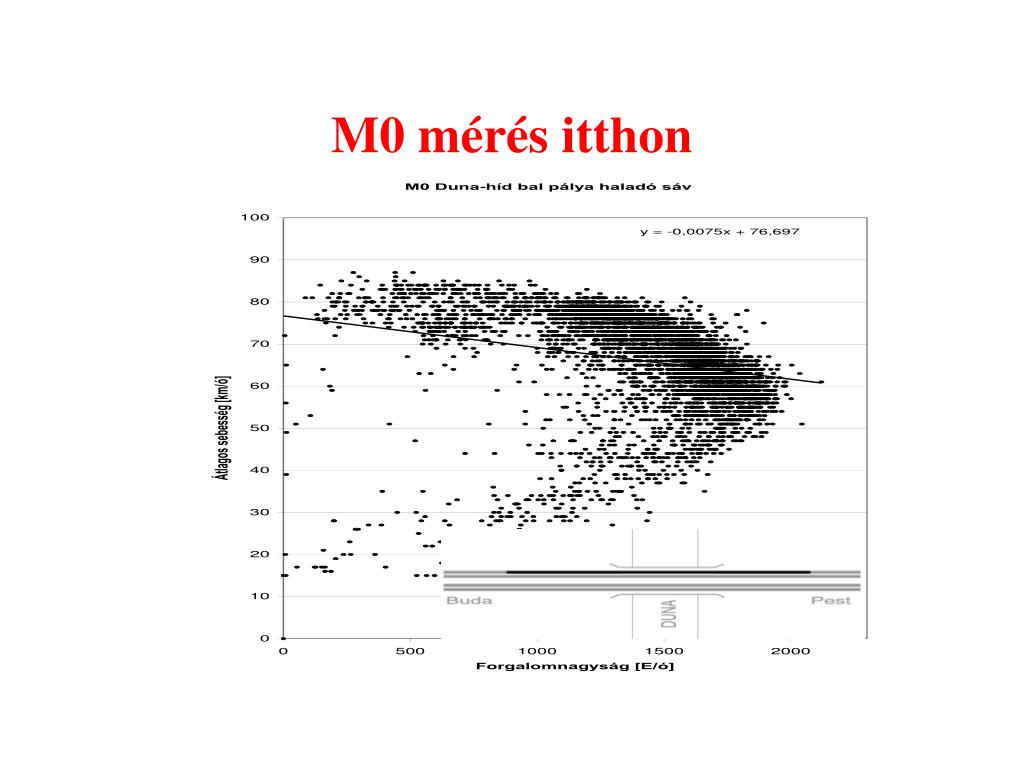

  38. M0 mérés itthon

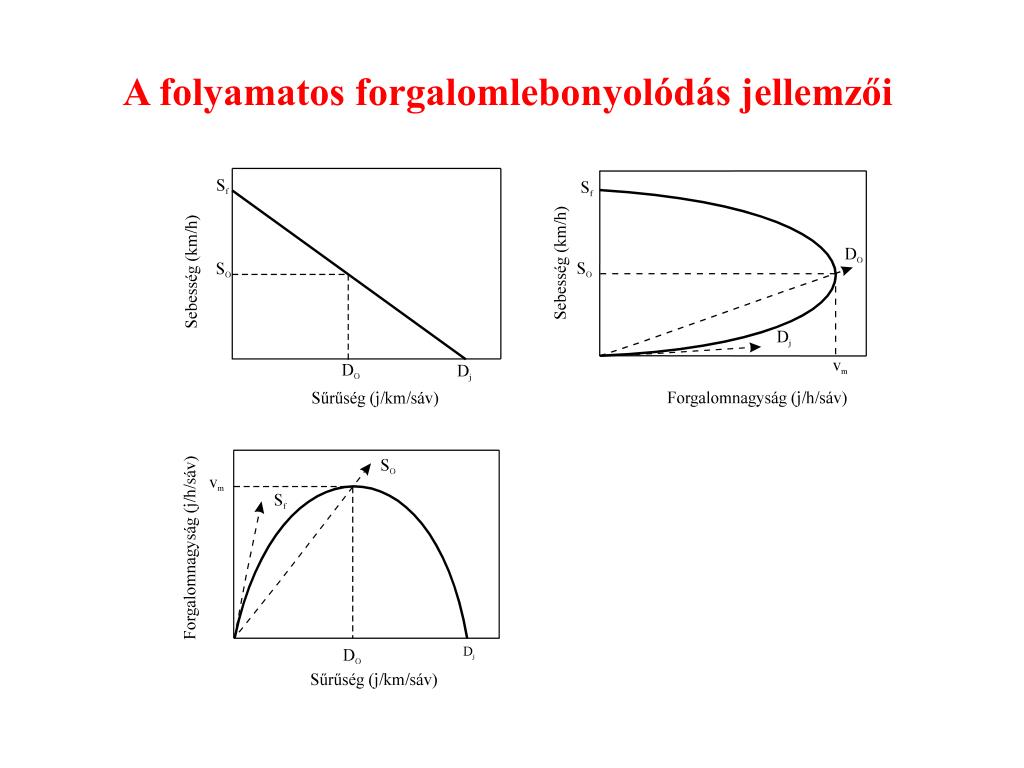

  39. A folyamatos forgalomlebonyolódás jellemzői

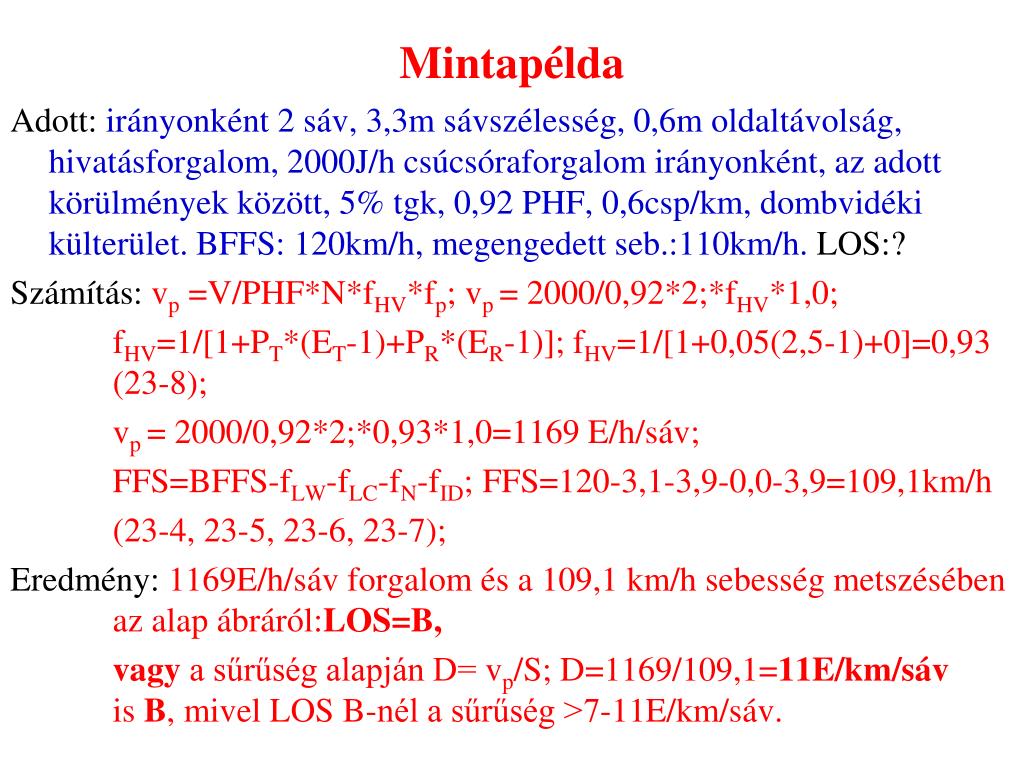

  40. Mintapélda Adott: irányonként 2 sáv, 3,3m sávszélesség, 0,6m oldaltávolság, hivatásforgalom, 2000J/h csúcsóraforgalom irányonként, az adott körülmények között, 5% tgk, 0,92 PHF, 0,6csp/km, dombvidéki külterület. BFFS: 120km/h, megengedett seb.:110km/h. LOS:? Számítás: vp =V/PHF*N*fHV*fp; vp = 2000/0,92*2;*fHV*1,0; fHV=1/[1+PT*(ET-1)+PR*(ER-1)]; fHV=1/[1+0,05(2,5-1)+0]=0,93 (23-8); vp = 2000/0,92*2;*0,93*1,0=1169 E/h/sáv; FFS=BFFS-fLW-fLC-fN-fID; FFS=120-3,1-3,9-0,0-3,9=109,1km/h (23-4, 23-5, 23-6, 23-7); Eredmény: 1169E/h/sáv forgalom és a 109,1 km/h sebesség metszésében az alap ábráról:LOS=B, vagy a sűrűség alapján D= vp/S; D=1169/109,1=11E/km/sáv is B, mivel LOS B-nél a sűrűség >7-11E/km/sáv.

  41. Mintapélda Adott: 4000J/h forgalom irányonként, sík terület, 15% tgk arány, 3,6m sávszélesség, 0,85PHF, 0,9 csp/km, 3% lakóautó, 1,8m szabad oldaltávolság, hétköznapi forgalom, külterület (120km/h BFFS). Mennyi a szükséges sávszám, ha legalább LOS:D biztosítandó? Számítás: vp =V/PHF*N*fHV*fp; fHV=1/[1+PT*(ET-1)+PR*(ER-1)]; fHV = 1/[1+0,15*(1,5-1)+0,03(1,2-1)]=0,925 4 sávnál vp = 4000/0,85*2*0,925*1=2544E/h/sáv kimerül!6sávnál vp = 4000/0,85*3*0,925*1=1696E/h/sáv FFS=BFFS-fLW-fLC-fN-fID; FFS=120-0,0-0,0-4,8-8,1=107,1 LOS az ábrából: C, vagya sűrűség alapján D= vp/S; D=1696/107=16E/h/sáv, tehát C, mivel LOS C-nél a sűrűség: >11-16.

  42. Köszönöm megtisztelő figyelmüket ! Ezzel vége a mai első előadásnak
