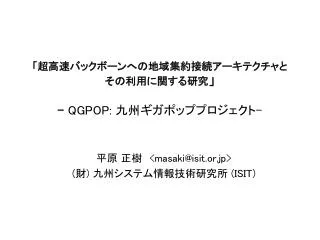

「超高速バックボーンへの地域集約接続アーキテクチャと その利用に関する研究 」 - QGPOP: 九州ギガポッププロジェクト -

1. 「超高速バックボーンへの地域集約接続アーキテクチャとその利用に関する研究」- QGPOP: 九州ギガポッププロジェクト- 平原 正樹　<masaki@isit.or.jp> (財) 九州システム情報技術研究所 (ISIT)

2. 九州ギガポッププロジェクト 次世代インターネット技術に基づいた研究開発ネットワーク基盤の構築およびその運用技術の開発 • 次世代研究開発型インターネット (×日常型) • 新インターネット機能提供（ＱＯＳ、ＩＰＶ６、マルチキャスト、ＩＰＳＥＣ、モバイル） • 高速、ブロードバンド、常時、グローバル • 産官学連携の共同研究開発インフラ • 開発環境の共有＝研究コミュニティ • 国際研究インターネットの一員

3. 研究開発ＬＡＮ 研究開発ＬＡＮ 研究開発ＬＡＮ キャンパスＬＡＮ キャンパスＬＡＮ キャンパスＬＡＮ Ｂ大学 Ｃ大学 Ｄ大学 ギガポップアーキテクチャ 学術研究運用ネット 研究開発ネット 商業ネットＸ 商業ネットＹ バックボーン ギガポップ アクセス （多重化） 研究開発ＬＡＮ キャンパスＬＡＮ Ａ研究所

4. 平成１２年度の研究開発結果 (1) 九州ギガポップ構築および周辺部整備 ITRC沖縄でコンセプト紹介、ITRC香川で公開ミーティング 九州大学（箱崎）、ISIT、 NTT天神 NOC オープン JGN、IIJ、 IMnet と接続 (2) 百道地区無線ＬＡＮ整備 福岡タワー、アクアコート、九州松下、日立、富士通 接続 (3) 相互接続経路制御およびＶＣ制御システムの開発 芸術工科大、大分大接続 KANMON、QBP、CACAnet 接続 (4) ネットワーク管理および会議管理サーバの開発と配置 ＩＳＩＴ－ＮＯＣにサーバを設置し実験開始 (5) オンライン会議システムの配置とその相互接続 MeetingPoint および CUSeeMe での接続実験開始 北九州ギガビットシンポジウムで紹介・デモ (6) 高速マルチキャストルーティング導入 マルチキャスト実験ネットワーク Mｂｏｎｅ 接続 (7) オンライン協調作業・会議実施実験 オフライン・オンラインミーティング開始 (X) その他 停電対策 (ISIT-NOC)、地域ＩＸ検討 研究会「九州ギガポップ（QGPOP）シンポジウム2001」開催＆報告書

5. 平成１３年度の研究開発結果 (8) 佐賀大学線増強および九州内外展開 佐賀大学ダークファイバ接続でＪＧＮ(OC-3)と接続 熊本工業技術センター、宮崎大学接続、分散ＩＸ（インテック）の接続 九州大学・ＩＳＩＴダークファイバ運用開始、天神ＮＯＣ廃止 ルート社(SRPビル内)接続、香川大学、広島大学、京都大学など接続 (9) ネットワーク統計 MRTG、NetSAINT、tcpdump, ping を利用した統計開始 インターネット性能計測および管理技術 (10) 先進的技術導入 IPv6 実証実験、QoS実証実験、高速ルータ導入 モバイルブロードバンドインターネット運用技術の研究開発 ＡＤＳＬ先行モニタ実験、ストリーム配送実験 広域マルチキャストリーティング技術導入（PIM/MBGP/MSDP) 負荷分散技術（てんびん）およびリングサーバ実験 (11) オンライン会議の定期的開催 オンラインミーティングの定常化 韓国の忠南大学校、およびシンガポールの南洋理工大学共同研究開始 (X) その他 ＩＴＲＣジョイントシンポジウム２００１イン福岡開催 第９回世界水泳選手権大会福岡２００１での高速インターネット実証実験 Korea-Kyushu Gigabit Network Symposium 開催 (玄海プロジェクト） 日韓ギガビットネットワーク（玄海プロジェクト）の設計

6. 九州ギガポッププロジェクおよび連携研究プロジェクト(2000年11月)九州ギガポッププロジェクおよび連携研究プロジェクト(2000年11月) 国際インターネット性能計測 6REN/6bone CRL アジア各国研究ネット StarTAP (chicago) 6TAP TransPAC CAIRN RIX (インテック) APAN US研究ネット JB(東大) Internet2 Michnet 省際ネット 長崎大 ミシガン大 メリット 日本テレコム 佐賀大 佐賀 IPMA/MRT 天神 北九州 QBP 熊本大 熊本 KAMMON JGN ISIT 九州大 熊本県工業 技術センター QTNET IIJ 福岡タワー QGPOP ももち無線ネット 日立九州 芸工大 九工大 大分大 九電 インフォコム 九州松下 平原家 荒木家

7. 九州ギガポッププロジェクおよび連携研究プロジェクト(2002年10月)九州ギガポッププロジェクおよび連携研究プロジェクト(2002年10月) 6REN/6bone StarTAP (シカゴ) 国際インターネット性能計測 6TAP アジア各国研究ネット CAIRN TransPAC US研究ネット APAN MIS Internet2 Michnet モバイル技術 LIN6 省際ネット マルチキャスト ミシガン大 メリット Miako JGN IPv6 Arbor Networks IPMA/MRT QIC ROOT QGPOP CACAnet ISIT JT 九州大 IIJ九州 IIJ 香川大 福岡タワー KANMON ももち無線ネット(802.11b) 九工大 長崎大 日立九州 QBP JGN JB(東大) 平原家 芸工大 九州松下 ITRC 佐賀大 ＮＥＣ通信 システム九州 RIX (インテック) 富士通ＮＮＣ distix 岡村家 熊本県工業 技術センター ＦＭ福岡 大分大 宮崎大 CRL ストリーミング／ＣＤＮ スケーラブルカンファレンス

12. Packet loss from QGPOP to APAN Korea IPv4 & IPv6 遅延時間比較 IPv6 IPv4 between QGPOP and APAN Tokyo XP インターネット性能計測および管理技術 従来(5分毎) QGPOP(10秒毎) 2003-2-2

13. 平成１４年度の研究開発計画 (12) 広範囲への展開 玄海プロジェクト（韓国）、ＡＰＡＮ（アジア環太平洋）への展開 APIIプロジェクトとの協力 定期的な日韓オンライン研究ミーティング 福岡モバイルブロードバンド実証実験(FMBB) (13) 学生を含む大学間、地域間交流 玄海ミーティング ＡＰＡＮ福岡会議支援 (14) 高度アプリケーション開発支援 日韓文化交流、遠隔講義 (15)オンラインワークショップ開催 APAN 2003 Conference in Fukuoka 及び 3rd PRAGMA Workshop 開催 ネットワークデモセッション企画およびそこでのオンライン研究発表 (X) その他 国際（日韓）APII長距離イーサネットの設計と性能評価 長距離（東京・福岡）ＩＰｖ４/ｖ６デュアルスタックネットワークの設計と性能評価 高速ネットワーク対応インターネット統計技術開発 ＱＩＣ、ＣＯＡＲＡ、ＦＢＳ（福岡放送）、修猷館高校ＳＳＨ接続 ＫＯＲＥＮ（韓国研究ネット）、ＡＰＡＮ東京、スーパーＳＩＮＥＴ相互接続 姪浜 Genkai XP 運用開始

14. 九州ギガポッププロジェクおよび連携研究プロジェクト（現在）九州ギガポッププロジェクおよび連携研究プロジェクト（現在） 次世代インターネット技術に基づいた研究開発ネットワーク基盤の構築およびその運用技術の開発 通信・放送機構ギガビットネットワーク利活用（２０００年度～３年間） 国際インターネット性能計測 NWGPOP 代表：荒木室長事務局：ＩＳＩＴ（プロジェクト推進部）http://www.qgpop.net アジア各国研究ネット 北米研究ネット KOREN(韓国) TransPAC StarLight APANTokyo XP モバイル技術 LIN6 APII/Genkai 文化交流/遠隔講義 玄海XP MIS 修猷館高校 FBS 九産大 省際ネット Miako JGN IPv6 FMBB ROOT QIC ISIT JT 九州大 IIJ IIJ九州 COARA CACAnet Netpiazza 福岡タワー 九工大 香川大 KANMON 市役所 IMS ももち無線ネット(802.11b) 芸工大 平原家 QBP JGN 岡村家 JB(東大) 長崎大 日立九州 福岡市博物館 ITRC ＦＭ福岡 佐賀大 RIX (インテック) 九州松下 distix ＮＥＣ通信 システム九州 熊本県工業 技術センター 富士通ＮＮＣ 大分大 宮崎大 CRL スケーラブルカンファレンス ストリーミング／ＣＤＮ

15. FGH AP Submarine cable landing station Network equipment (Routers etc.) Genkai / Hyeonhae Gigabit Research Projects: Remote Education and Remote Collaboration Grid / Global IX / Digital TV/Video / Virtual Museum Very Long-haul Gigabit Ethernet/Lambda Network Generic Reliable Multicast Support Networks Network Performance Measurement Transporting High Energy Physics Experiment Data Scalable Conferencing System over Asia-Pacific Region Advanced International CDN peering Network Seoul Korea KOREN 10G Taegu Daejon *no repeaters 2.4G Busan Shimonoseki Univ. of Fishery KJCN Kwangju 250㎞ 1G 1G x 2 KJCN Kitakyushu City High-speed LAN QBP Kitakyushu e! QGPOP Nogata Fukuoka 2.4G Tagawa 1G FGH Super SINET Fukuoka Pref.Japan Iizuka P&P 2.4G APAN Tokyo XP 2.4G Kurume Genkai / Hyeonhae Project Network Plan (v3.1) Ohmuta

16. Exchange Point Access Point Current status 2003 (plan) 14 countries/economies connected in AsiaConsortium of the international link owners APAN MAP with Proposed Cluster North Cluster (CN, JP, KR, …) Europe (Geant) Russia Japan Korea Central Asia USA China • Taiwan North America (Internet 2) (CA *net) South Asia Hong Kong West Asia Thailand Vietnam Philippines Malaysia • Sri Lanka Singapore Indonesia Oceania Cluster (AU,…) Southeast Cluster (MY, SG, TH,…) Natural Resource Area Agriculture, Earth Monitoring, BioInformaticsTechnology Area IPv6, P2P, Measurement, Satellite Internet, Television, Multimedia, H.323, QoSUser Community AreaDigital Library, Education, Global Design & Manufacturing, GRID, Medical Informatics • Australia APAN Conference 2003 in FukuokaJanuary 21-24, 2003 Jointly with PRAGMA
