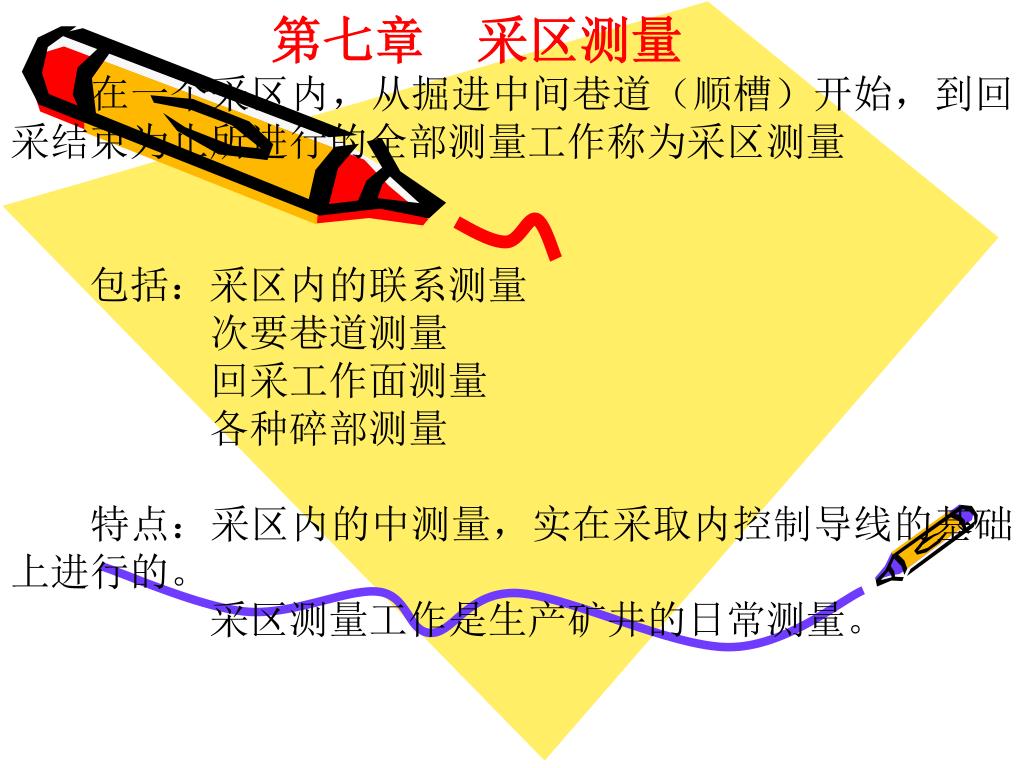

  1. 第七章 采区测量 在一个采区内，从掘进中间巷道（顺槽）开始，到回采结束为止所进行的全部测量工作称为采区测量 包括：采区内的联系测量 次要巷道测量 回采工作面测量 各种碎部测量 特点：采区内的中测量，实在采取内控制导线的基础上进行的。 采区测量工作是生产矿井的日常测量。

  2. 第一节  采区联系测量 通过竖直或急倾斜巷道向采区内传递方向、坐标和高程的测量工作。 《规程》规定： 两垂线间的距离 不得小于0.5m 控制测量时，两次测量结果之差不得超过14’ 各分水平依次逐级定向时，同一水平两次定向测量结果之差不得超过 导入高程之差不得大于5cm

  3. 采区联系测量的方法： (1) 通过两个竖直巷道进行联系测量 (2) 通过一个竖直巷道进行联系测量 施测方法， 三角形连接法，单垂线切线法 (3) 通过急倾斜巷道进行联系测量 斜线辅助垂线法，牵制垂线法，穿线法

  4. 第二节  采区次要巷道测量 采区次要巷道测量是为了填绘矿图，以采区控制导线为基础而敷设的碎部导线测量。 采区次要巷道测量的主要任务是为填绘矿图提供资料。其主要测绘内容包括：测绘大比例尺巷道图；丈量巷道的长度和断面大小；测定断层、煤厚变化等地质特征点和瓦斯突出点、涌水点的位置、急倾煤层的上行通道、工作面开切眼、回采工作面的出口、回采副巷和采取内的其它巷道等。

  5. 采区次要巷道测量的方法 1.用低精度经纬仪测设碎部导线 2.用挂罗盘仪测设碎步导线 导线测设：设点，挂绳，测倾角，测磁方位角，量边 测定磁偏角：磁偏角的测定，将罗盘仪改正无磁偏角 内业计算：检查手簿，计算坐标方位角，计算平距和高程 分点（量角器与三角板分点法一，二） 检查及调整闭合差 有磁铁物质影响巷道中的罗盘导线测量 3.巷道填图

  6. 第三节 巷道碎部测量 详细地测绘巷道的轮廓和形状称为巷道 碎部测量 测量方法常用有： 支距法 极坐标法 交会法

  7. 第四节 回采工作面测量 回采工作面测量是按旬或按局、矿规定的日期进行的验收填图测量。回采工作面每月测量的次数，应以能满足生产和回采率计算的要求为目的，但至少须测出工作面的月末位置。

  8. 回采工作面的测量工作内容： 工作面线、充填线、煤柱的位置和大小、 煤厚和采高、浮煤、倾角、地质变化、 全部的测量数据均记录在采取碎部测量记录簿中，并绘制草图

  9. 二、回采线的测量方法： 根据回采工作面线的形状而定 三、回采工作面的填图注记
