  1. IV МЕЖДУНАРОДНАЯ КОНФЕРЕНЦИЯ: «Фасадные системы утепления с применением пенополистирола: эталон экологически безопасного и экономичного энергоэффективного строительства» О СТАНДАРТИЗАЦИИ ПЕНОПОЛИСТИРОЛА, КЛАССИФИКАЦИОННЫХ ТРЕБОВАНИЯХ И ДСТУ Б EN 13163 и ДСТУ Б EN 13164 Одринская Валентина Алексеевна, Действительный член Академии строительства Украины, Заслуженный работник промышленности Украины Киев - апрель 2013

  2. СТАНДАРТИЗАЦИЯ По физико-механическим и эксплуатационным характеристикам в зависимости от способа производства пенополистирол имеет существенные различия и области применения: EPS (Expand Poly Styrene) – экспандированный (вспененный) XPS (Extrusion Poly Styrene) – экструдированный При поддержке Ассоциации «Производители пенопласта» Украины разработаны национальные стандарты, идентичные европейским стандартам: ДСТУ Б ЕN 13163:2012Матеріали будівельні теплоізоляційні. Вироби зі спіненого полiстиролу (EPS) Технічні умови (ЕN 13163:2008, IDТ) EN 13163:2008, Thermal insulation products for buildings – Factory made products of expanded polystyrene (EPS) – Specification; ДСТУ Б ЕN 13164:2012 Матеріали будівельні теплоізоляційні. Вироби із екструдованого пінополістиролу (XPS). Технічні умови (ЕN 13164:2008, IDТ) EN 13164:2008, Thermal insulation products for buildings — Factory made products of extruded polystyrene foam (XPS) — Specification.

  3. Актуальность введения в Украине • европейских стандартов подтверждена • многолетней практикой и обеспечивает: • приведение национальных стандартов на соответствие интересам государства, требованиям потребителей, строительной индустрии, уровню развития науки и техники в промышленности теплоизоляционных материалов; • возможность отмены стандартов, которые потеряли актуальность, не соответствуют требованиям действующего законодательства, создают технические барьеры в торговле и применении. • Идентичная степень соответствия национальных стандартов европейской модели стандартизации позволит гарантировать прозрачность, которая будет способствовать профессиональной торговле теплоизоляционными материалами, проектированию и внедрению современных систем утепления зданий и сооружений, повышению качества продукции национального производителя, производительности, эффективности и надежности на всех уровнях производства и использования материалов в строительстве.

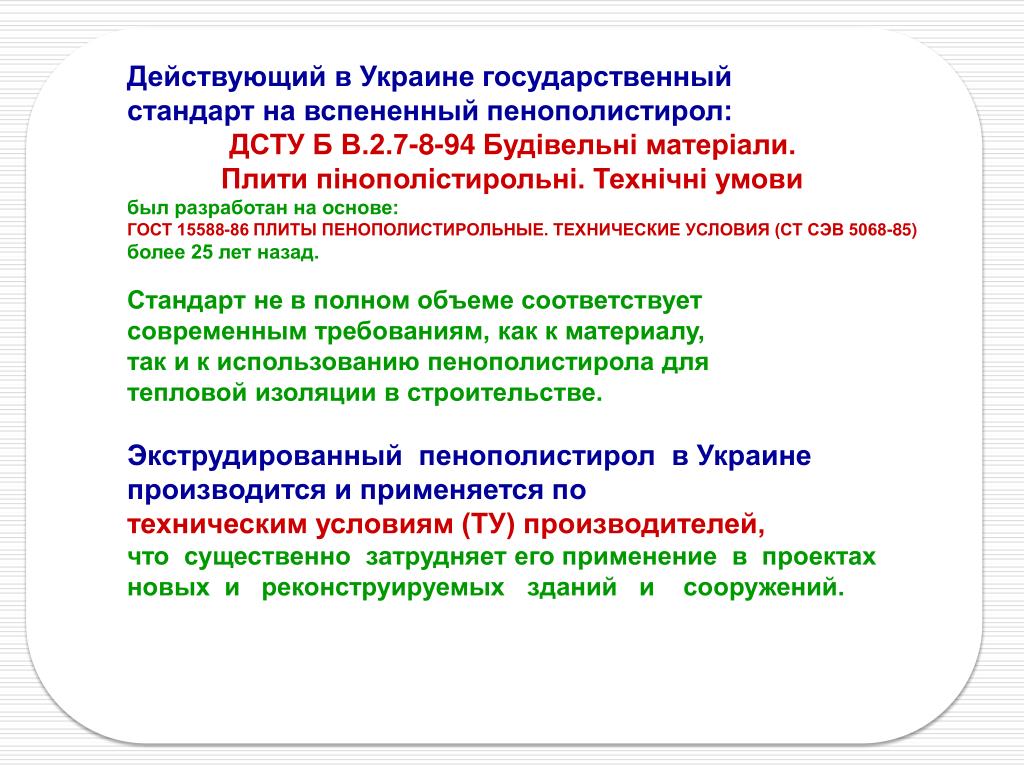

  4. Действующий в Украине государственный стандарт на вспененный пенополистирол: ДСТУ Б В.2.7-8-94 Будівельні матеріали. Плити пінополістирольні. Технічні умови был разработан на основе: ГОСТ 15588-86 ПЛИТЫ ПЕНОПОЛИСТИРОЛЬНЫЕ. ТЕХНИЧЕСКИЕ УСЛОВИЯ (СТ СЭВ 5068-85) более 25 лет назад. Стандарт не в полном объеме соответствует современным требованиям, как к материалу, так и к использованию пенополистирола для тепловой изоляции в строительстве. Экструдированный пенополистирол в Украине производится и применяется по техническим условиям(ТУ) производителей, что существенно затрудняет его применение в проектах новых и реконструируемых зданий и сооружений.

  5. Проектирование конструкций с теплоизоляцией должно выполняться с учетом требований: ДБН В.2.6-31:2006 + зміна 1:2012 Конструкції будинків і споруд. Теплова ізоляція будівель ДБН В.2.6-33:2008 Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією. Вимоги до проектування, улаштування та експлуатації ДБН В.2.6-34:2008 Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією. Класифікація і загальні вимоги ДСТУ Б В. 2.6-36:2008 Конструкції будинків і споруд. Конструкції зовнішніх стін із фасадною теплоізоляцією та опорядженням штукатурками. Загальні технічні умови других НД.

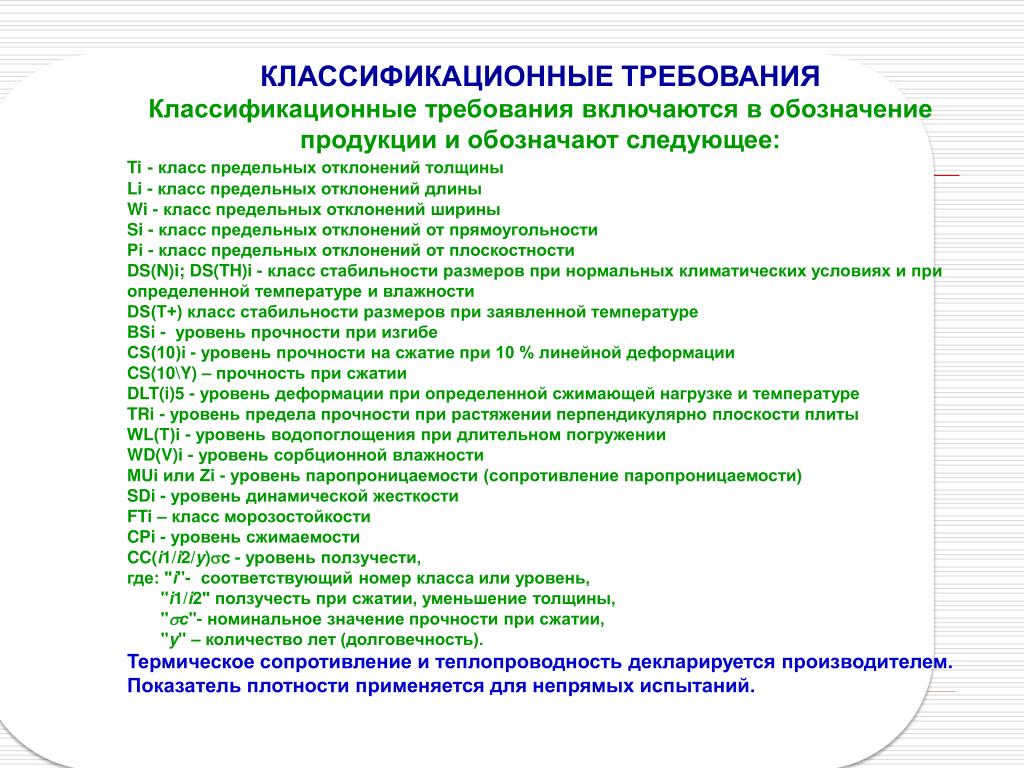

  6. КЛАССИФИКАЦИОННЫЕ ТРЕБОВАНИЯ Классификационные требования включаются в обозначение продукции и обозначают следующее: Ti- класс предельных отклонений толщины Li - класс предельных отклонений длины Wi - класс предельных отклонений ширины Si - класс предельных отклонений от прямоугольности Рi - класс предельных отклонений от плоскостности DS(N)i; DS(TH)i - класс стабильности размеров при нормальных климатических условиях и при определенной температуре и влажности DS(T+) класс стабильности размеров при заявленной температуре ВSi - уровень прочности при изгибе СS(10)i - уровень прочности на сжатие при 10 % линейной деформации CS(10\Y) – прочность при сжатии DLT(i)5 - уровень деформации при определенной сжимающей нагрузке и температуре TRi - уровень предела прочности при растяжении перпендикулярно плоскости плиты WL(Т)i - уровень водопоглощения при длительном погружении WD(V)i - уровень сорбционной влажности MUi или Zi - уровень паропроницаемости (сопротивление паропроницаемости) SDi - уровень динамической жесткости FTi – класс морозостойкости CPi - уровень сжимаемости CC(i1/i2/y)c - уровень ползучести, где: "i"- соответствующий номер класса или уровень, "i1/i2" ползучесть при сжатии, уменьшение толщины, "с"- номинальное значение прочности при сжатии, "y" – количество лет (долговечность). Термическое сопротивление и теплопроводность декларируется производителем. Показатель плотности применяется для непрямых испытаний.

  7. EPS (Expand Poly Styrene) – экспандированный (вспененный) полистирол EPS – ДСТУ Б EN 13163 – Ti – Li – Wi – Si – Рi– DS(N)iили DS(TH)i– ВSi – СS(10)i –DLT(i)5 – TRi – WL(Т)i – WD(V)i -SDi - CPi- CC(i1/i2/y)c. Термічний опір і теплопровідність визначається згідно з додатком до стандарту та декларацією виробника. Показники теплопровідності продукції EPS не змінюється з часом. Мінімальний рівень міцності при згині 50 кПа. Єврокласифікацію виробу за характеристиками реакції на вогонь визначають відповідно до EN 13501-1. Показники реакції на вогонь продукції EPS не змінюється з часом. Морозостійкість. Зниження міцності при стиску при 10% лінійній деформації, 10, після 300 циклів поперемінного заморожування і відтавання не повинне перевищувати 10 %. Паропроникність. Фактичне значення  повинно бути не більше, а фактичне значення Z повинно бути не менше заявлених значень. При відсутності вимірювань допускається застосовувати табличні данні.

  8. Классификация изделий из вспененного полистирола (EPS) осуществляется по прочностным характеристикам:

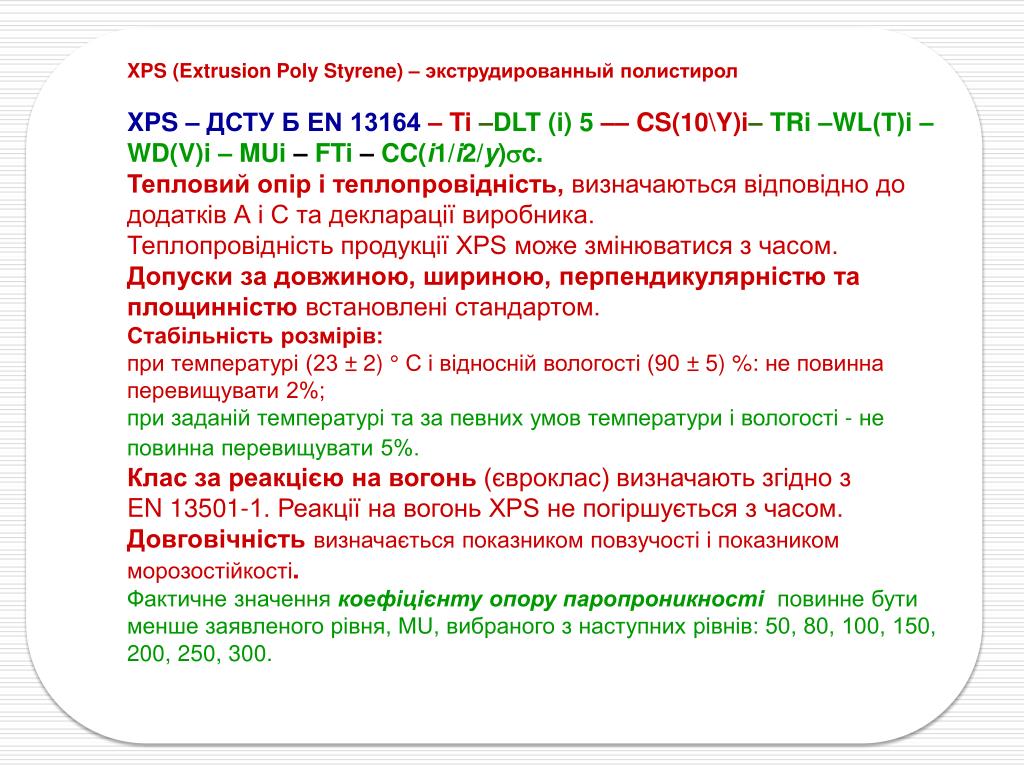

  9. XPS (Extrusion Poly Styrene) – экструдированныйполистирол XPS – ДСТУ Б EN 13164–Ti–DLT (i) 5–– CS(10\Y)i–TRi –WL(Т)i –WD(V)i –MUi – FTi– CC(i1/i2/y)c. Тепловий опір і теплопровідність, визначаються відповідно до додатків А і С та декларації виробника. Теплопровідність продукції XPS може змінюватися з часом. Допуски за довжиною, шириною, перпендикулярністю та площинністювстановлені стандартом. Стабільність розмірів: при температурі (23 ± 2) ° С і відносній вологості (90 ± 5) %:не повинна перевищувати 2%; при заданій температурі та за певних умов температури і вологості - не повинна перевищувати 5%. Клас за реакцією на вогонь (євроклас) визначають згідно з EN 13501-1. Реакції на вогонь XPS не погіршується з часом. Довговічність визначається показником повзучості і показником морозостійкості. Фактичне значення коефіцієнту опору паропроникності повинне бути менше заявленого рівня, MU, вибраного з наступних рівнів: 50, 80, 100, 150, 200, 250, 300.

  10. Уровни прочности при сжатии полистиролаXPS

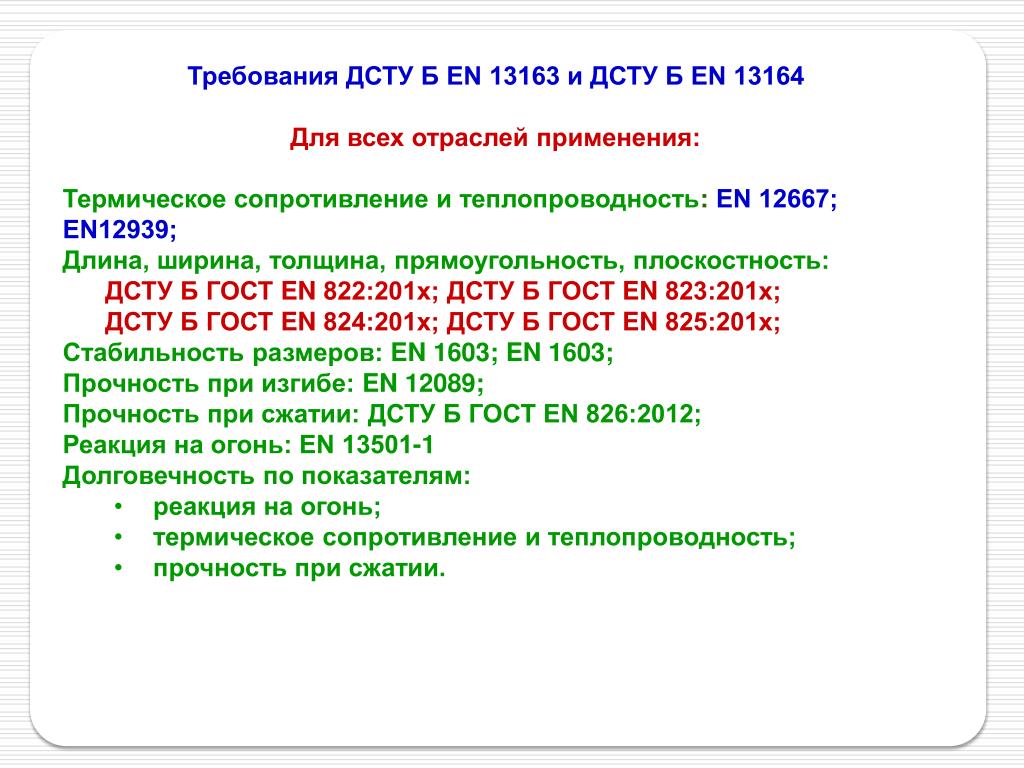

  11. Требования ДСТУ Б EN 13163 и ДСТУ Б EN 13164 • Для всех отраслей применения: • Термическое сопротивление и теплопроводность: ЕN 12667; ЕN12939; • Длина, ширина, толщина, прямоугольность, плоскостность: • ДСТУ Б ГОСТ EN 822:201х; ДСТУ Б ГОСТ EN 823:201х; • ДСТУ Б ГОСТ EN 824:201х; ДСТУ Б ГОСТ EN 825:201х; • Стабильность размеров: EN 1603; EN 1603; • Прочность при изгибе: EN 12089; • Прочность при сжатии: ДСТУ Б ГОСТ EN 826:2012; • Реакция на огонь: EN 13501-1 • Долговечность по показателям: • реакция на огонь; • термическое сопротивление и теплопроводность; • прочность при сжатии.

  12. Для специальных отраслей применения: Стабильность размеров при заявленной температуре: EN 1604; Деформации при определенной сжимающей нагрузке и температуре: EN 1605; Прочность при растяжении перпендикулярно плоскости плиты: ЕN 1607; Сосредоточенная нагрузка:ДСТУ Б ГОСТ EN 826:201х; Ползучесть при сжатии: EN 1606; Водопоглощение: - при длительном полном погружении: EN 12087; - сорбционная влажность: EN 12088; Морозостойкость: ЕN 12091; Паропроницаемость: EN 12088; Динамическая жесткость: EN 29052-1; Сжимаемость: ЕN 12431; Плотность: ЕN 1602; Выделение опасных веществ - база данных европейских и национальных требований.

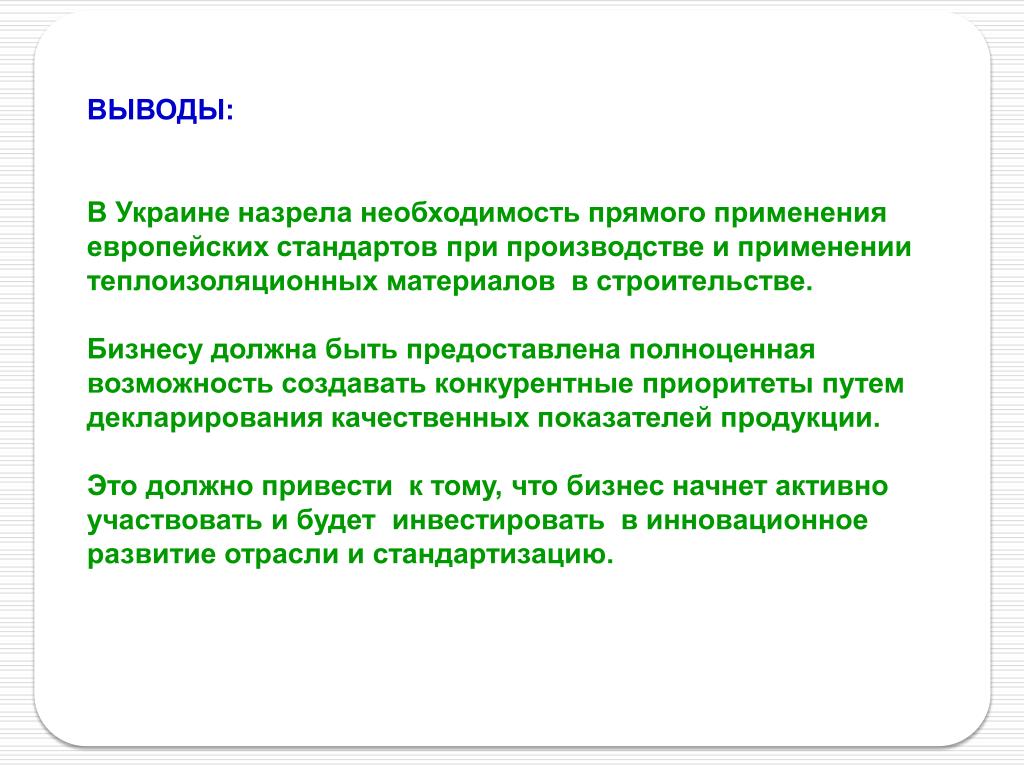

  13. ВЫВОДЫ: В Украине назрела необходимость прямого применения европейских стандартов при производстве и применении теплоизоляционных материалов в строительстве. Бизнесу должна быть предоставлена полноценная возможность создавать конкурентные приоритеты путем декларирования качественных показателей продукции. Это должно привести к тому, что бизнес начнет активно участвовать и будет инвестировать в инновационное развитие отрасли и стандартизацию.

  14. СТАНДАРТИЗАЦИЯ И ИННОВАЦИОННОЕ РАЗВИТИЕ ОТРАСЛИ Внедряя стандарты на основе равноправия и консенсуса всех участников, бизнес убирает ненужные барьеры на пути внедрения новых технологий, материалов и строительных систем. Это и является стимулятором инноваций. К сожалению, на сегодняшний день, большинство стандартов по применению теплоизоляции отражают научную точку зрения отдельных НИИ или интересы отдельных предприятий, вместо обобщенного мнения всего сектора. Такой подход не стимулирует инновации, а скорее их тормозит.

  15. КОНКУРЕНЦИЯ - ОСНОВНОЙ ИНСТРУМЕНТ ПОВЫШЕНИЯ КАЧЕСТВА Главная цель гармонизации стандартов - создании активной конкуренции, более открытого и широкого рынка и справедливых условий производства и применения теплоизоляции в строительстве. Одна из причин отличия европейской и украинской систем технического регулирования - разное понимание того, как стандарты должны повышать качество продукции. Государство традиционно пытается регулировать детально и экономику, и рынок. Одинаковые стандарты в разных странах обеспечивают продукции более широкий рынок, а потребителю - возможность объективно оценивать качество теплоизоляции и эффективность применения в строительстве.

  16. Этим подтверждается актуальность внедрения: ДСТУ Б ЕN 13163:2012Матеріали будівельні теплоізоляційні. Вироби зі спіненого полiстиролу (EPS) Технічні умови (ЕN 13163:2008, IDТ) Наказ Мінрегіону від 28.09.2012 №493. 1. Прийняти з наданням чинності з 1 квітня 2013 року національний стандарт ДСТУ Б ЕN 13163:2012 Матеріали будівельні теплоізоляційні. Вироби зі спіненого полістиролу (ЕРS). Технічні умови (ЕN 13163:2008, IDT), розроблений Асоціацією «Виробники пінопласту» та ПП «НТП«Стандарт». 2. Вважати таким, що втратив чинність, ДСТУ Б В.2.7-8-94 «Будівельні матеріали. Плити пінополістирольні. Технічні умови» з 1 січня 2015 року. 3. ДСТУ Б ЕN 13163:2012 Матеріали будівельні теплоізоляційні. Вироби зі спіненого полістиролу (ЕРS). Технічні умови (ЕN 13163:2008, IDT),та ДСТУ Б В.2.7-8-94 «Будівельні матеріали. Плити пінополістирольні. Технічні умови» вважати національними стандартами паралельної дії на термін з 1 квітня 2013 року по 31 грудня 2014 року. ДСТУ Б ЕN 13164:2012 Матеріали будівельні теплоізоляційні. Вироби із екструдованого пінополістиролу (XPS). Технічні умови (ЕN 13164:2008, IDТ) Завершено процедуру прийняття стандарту в Мінрегіоні України.

  17. Благодарю за внимание Розроблення ДСТУ Експертиза
