  1. ITL Bank Note Validators UNIDESA - EUROPEA 24/02/10

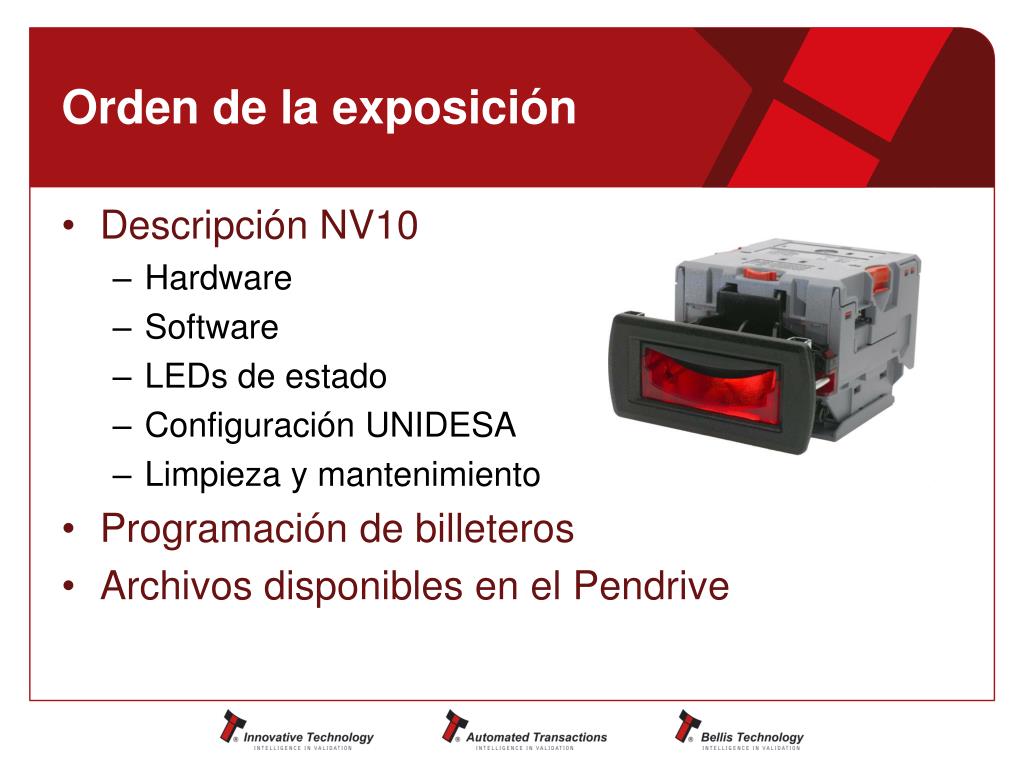

  2. Orden de la exposición • Descripción NV10 • Hardware • Software • LEDs de estado • Configuración UNIDESA • Limpieza y mantenimiento • Programación de billeteros • Archivos disponibles en el Pendrive

  3. Características del NV10 • Validación en 0,8s • Capacidad de memoria de 512kb • Microprocesador de 32 bits • Sensores IR, UV y Rojo para lectura de billete • Algoritmo SPF de detección de billete • Modelo SD: • Monitorización de estado con 3 leds • 3 protocolos fijos y 1 de programable • Modelo USB: • Monitorización de estado con los leds frontales • Cambio de configuración con carta de configuración

  4. Sensores del NV10 • Front sensor • Lens sensors • Start sensor • Daisy wheel sensor • Back flag sensor • Rear sensor • Exit sensor

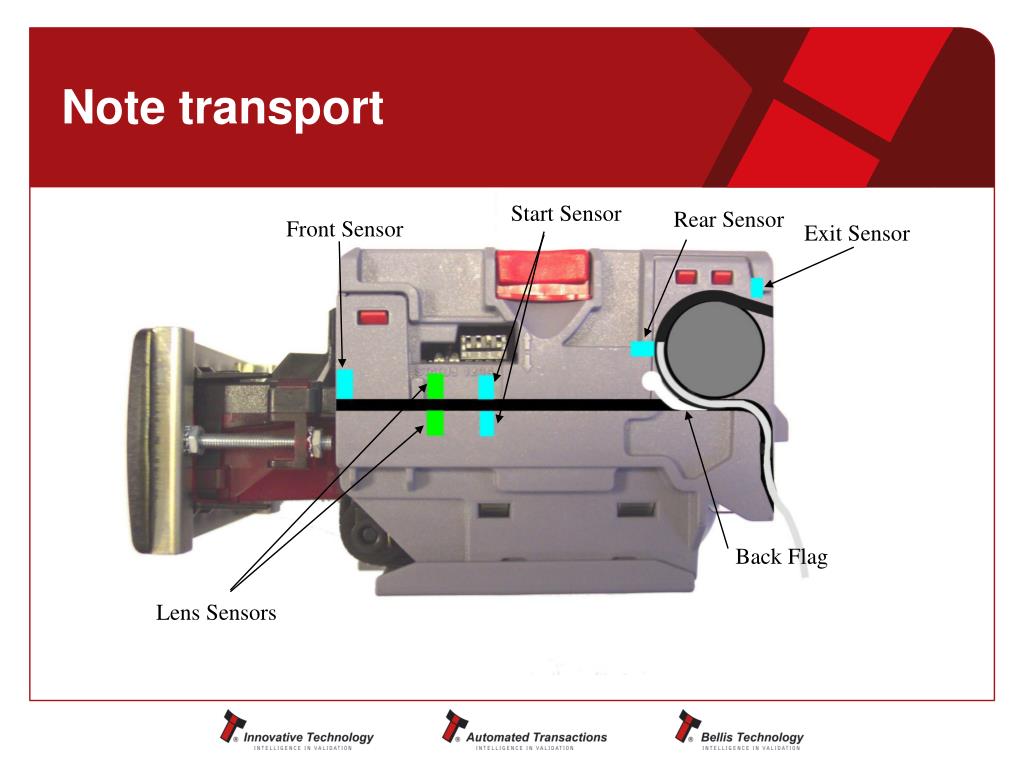

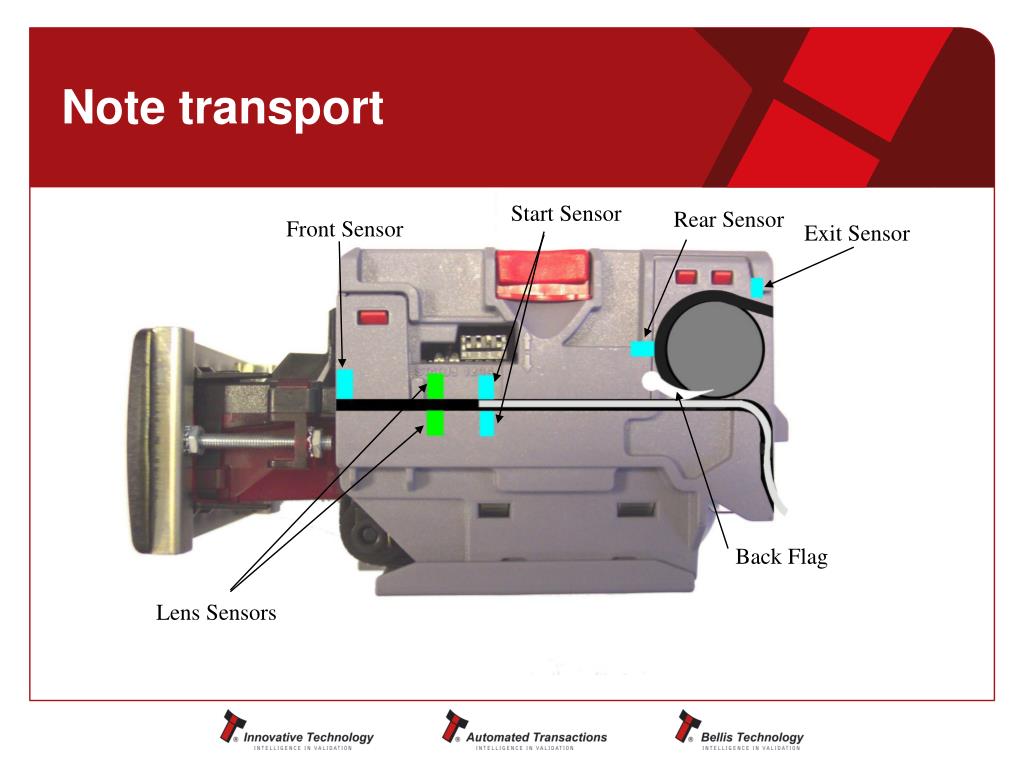

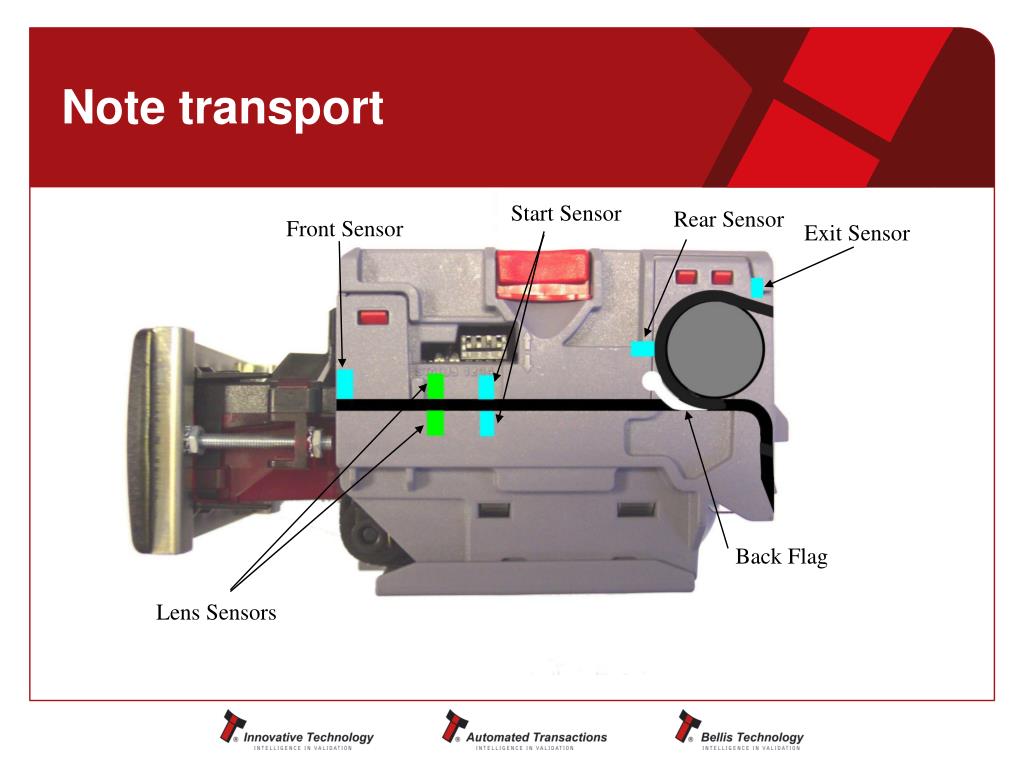

  5. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  6. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  7. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  8. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  9. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  10. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  11. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  12. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  13. Start Sensor Rear Sensor Front Sensor Exit Sensor Back Flag Lens Sensors Note transport

  14. Sensores de posición del billete • Sensores ON/OFF por IR • Activación de cintas, activación de lectura y detección de intento de fraude

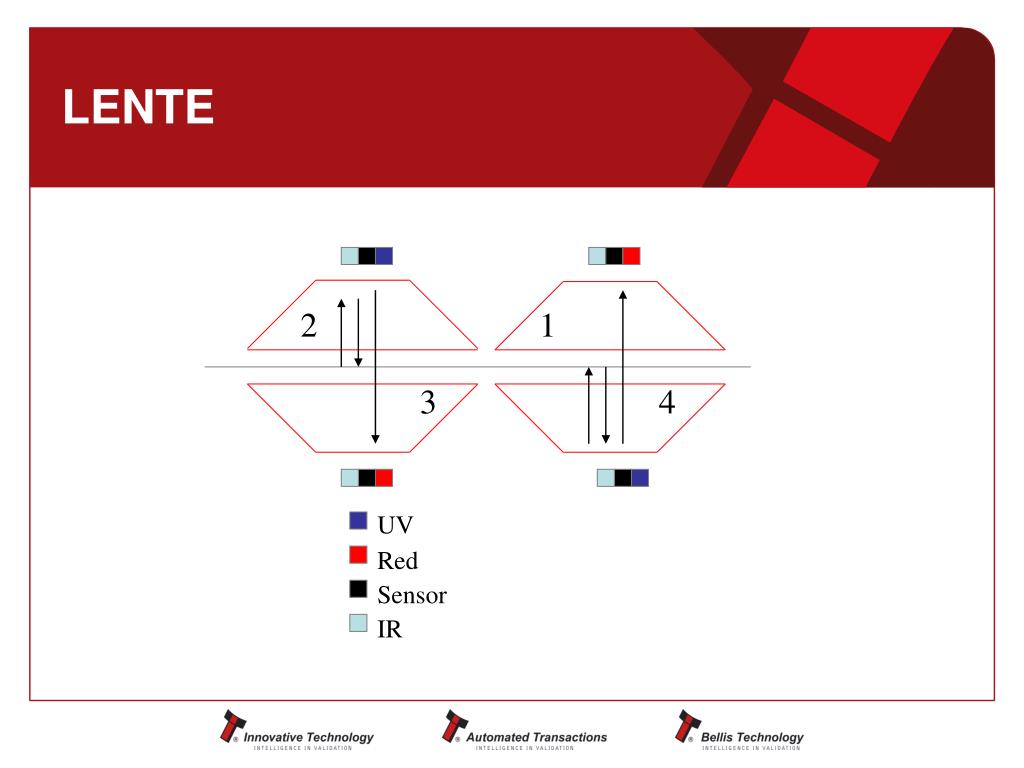

  15. 2 1 3 4 UV Red Sensor IR LENTE

  16. LENTE – Por que IR? • La mayoría de billetes tienen características IR de seguridad ocultas. • Impresos con tintas que o absorben o dejan pasar la luz IR.

  17. LENTE – Por que UV? • El papel usado para la mayoría de billetes absorve luz UV. • La mayoría de billetes tienen características fluorescentes con luz UV.

  18. Daisy wheel • Rueda segmentada solidaria al eje del motor • Sincronización de lecturas del billete • Longitud del billete

  19. Firmware • Es el sistema operativo del lector de billetes • Controla el funcionamiento de los sensores y del motor • Se puede programar con el programa “Validator Manager” o con el DA3 • Contiene toda la información de los protocolos de comunicación

  20. Firmware • El archivo actual para las máquinas de CIRSA es: NV10 3.23 BIN SIO MDB CCT SI2 2.FG3 • La selección del protocolo especial se hace al programar el lector con el firmware • El protocolo usado por las máquinas de CIRSA es: SSP

  21. Dataset • Es el archivo que contiene toda la información referente a los billetes • Se puede programar con el programa “Validator Manager” o con el DA3 • El archivo actual para las máquinas de CIRSA es: EUR5110700.cv9

  22. Protocolos • Parallel • Pulse • SSP • Special • Binario • Serie IO 300 baudios • MDB • Cctalk • Serie IO 9600 baudios

  23. Particularidades NV10USB • Único archivo con firmware y dataset EUR51109_NV00103261173000_IF_01.bv1 • Botón de configuración • Carta de configuración

  24. Protocolo SSP • Smiley Secure Protocol • Protocolo serie con control de errores • Protocolo maestro – esclavo • Alta seguridad contra la manipulación manual • 4 pines utilizados: pin 1: señal de transmisión TX pin 5: señal de recepción RX pin 15: alimentación 12V pin 16: alimentación 0V

  25. LEDs de estado modelo SD

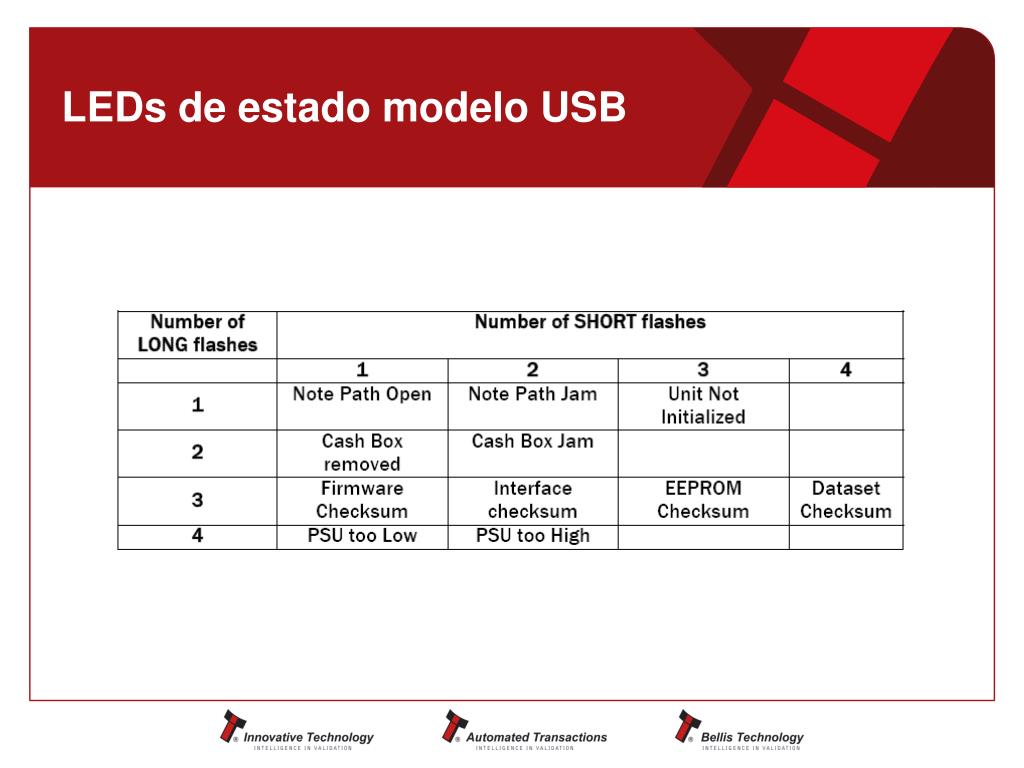

  26. LEDs de estado modelo USB

  27. Configuración UNIDESA NV10 SD • Firmware: NV10 3.23 BIN SIO MDB CCT SI2 2.FG3 • Dataset: EUR5110700.cv9 • Protocolo especial: CCTALK no encriptado de 8 bits • Protocolo activo: SSP • Opciones activadas: Entrega de crédito al detectar un error en la salida del Rear Roller

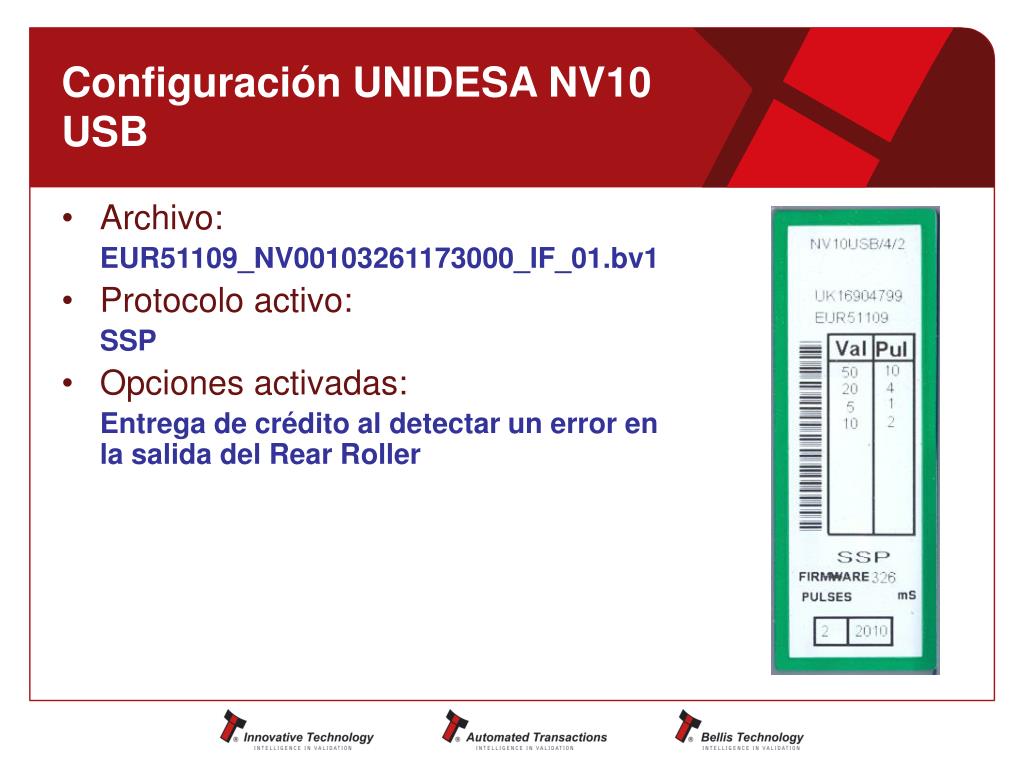

  28. Configuración UNIDESA NV10 USB • Archivo: EUR51109_NV00103261173000_IF_01.bv1 • Protocolo activo: SSP • Opciones activadas: Entrega de crédito al detectar un error en la salida del Rear Roller

  29. Limpieza y mantenimiento • Usar agua con jabón y NO utilizar productos con disolventes o con alcohol • NO pulir las lentes • NO intercambiar partes superiores y inferiores entre lectores • Tener especial cuidado en las zonas de las lentes • ITL recomienda cambiar las cintas cada 2 años

  30. Sistemas de programación DA1 KIT (RS232) Kit de programación DA1 Kit (RS232) para NV2/4/5/7/8/9/10 UTB100K Kit de programación avanzado para NV4/7/8/9/10 DA2 KIT (USB) Kit de programación DA2 Kit (USB) para NV7/8/9/10 DA3 KIT Kit de programación avanzado para NV7/89/10

  31. Validator Manager 3.3.10

  32. DA3 KIT • Programador de campo sin necesidad de PC • Opción de actualizar y opción de programar a una configuración predefinida

  33. DA3 KIT - conexiones Conector a máquina Conector al lector Entrada alimentación 12V Conector al PC Ranuras tarjeta memoria

  34. DA3 KIT – botones y leds LED indicador comunicación Botón ejecutar Botón de selección de modo LEDs indicador opción

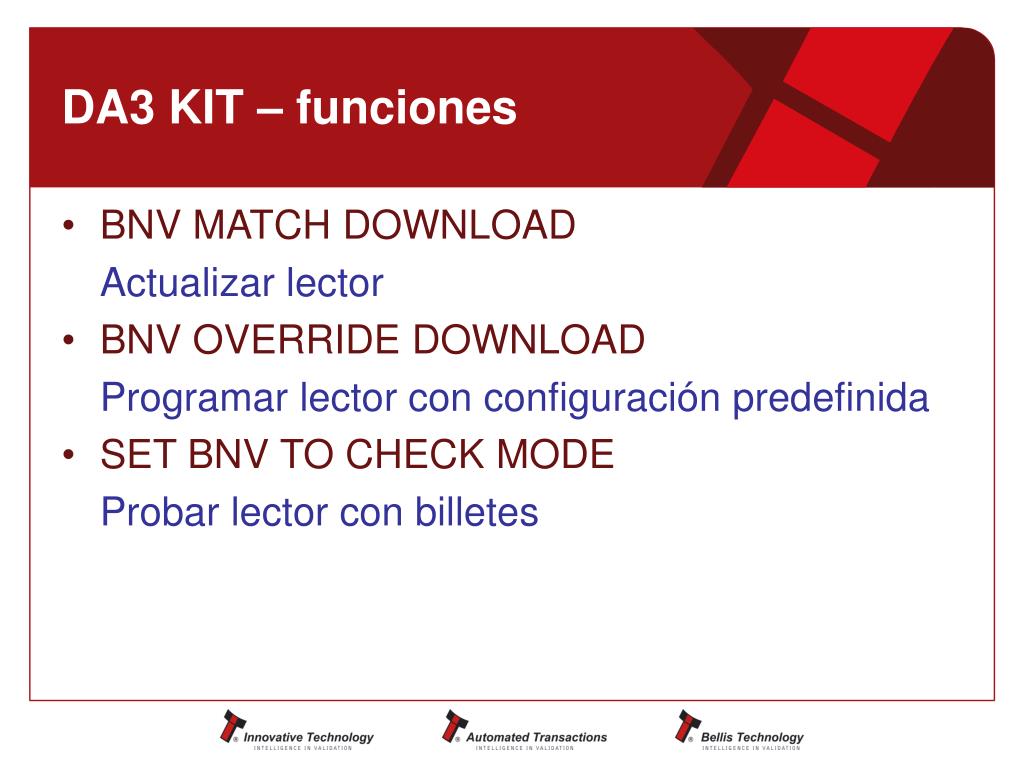

  35. DA3 KIT – funciones • BNV MATCH DOWNLOAD Actualizar lector • BNV OVERRIDE DOWNLOAD Programar lector con configuración predefinida • SET BNV TO CHECK MODE Probar lector con billetes

  36. Validators Programing System

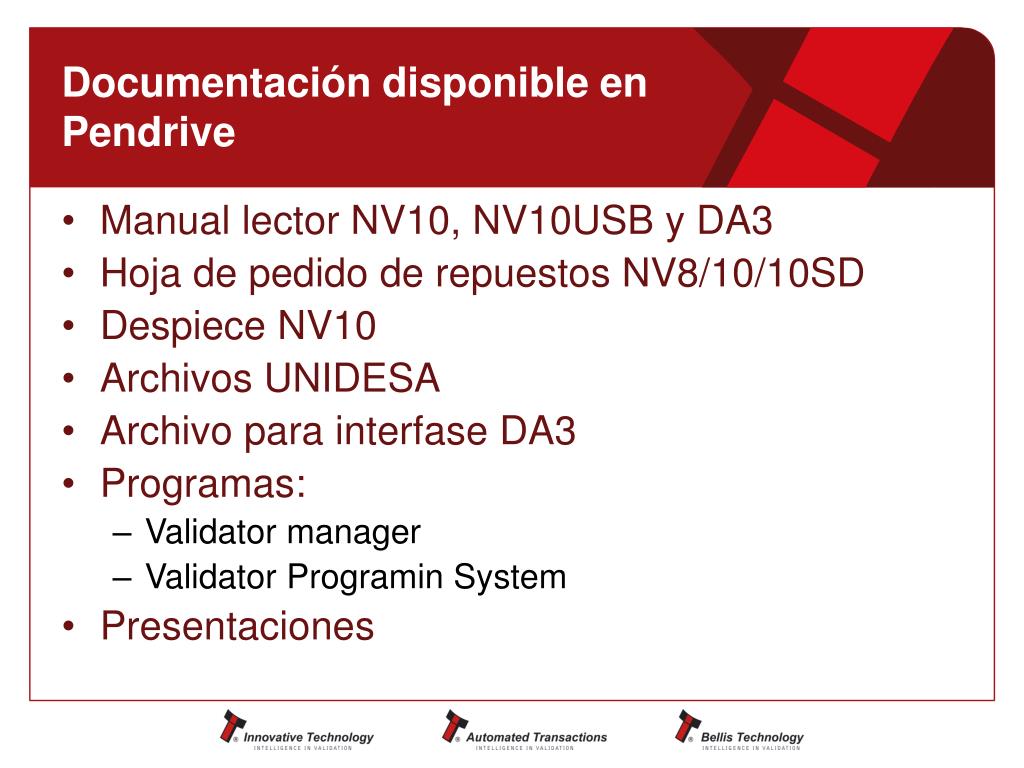

  37. Documentación disponible en Pendrive • Manual lector NV10, NV10USB y DA3 • Hoja de pedido de repuestos NV8/10/10SD • Despiece NV10 • Archivos UNIDESA • Archivo para interfase DA3 • Programas: • Validator manager • Validator Programin System • Presentaciones

  38. Gracias por vuestra atención
