  1. 알고리즘CHAPTER 9. 그래프 알고리즘 천주희 wngml1205@kunsan.ac.kr • 군산대학교 통계컴퓨터과학과 정보과학기술 연구실 2012.11.6

  2. 목차 그래프 그래프 표현 너비우선탐색과 깊이우선탐색 최소신장트리 위상정렬 IST (Information Sciences & Technology) Laboratory

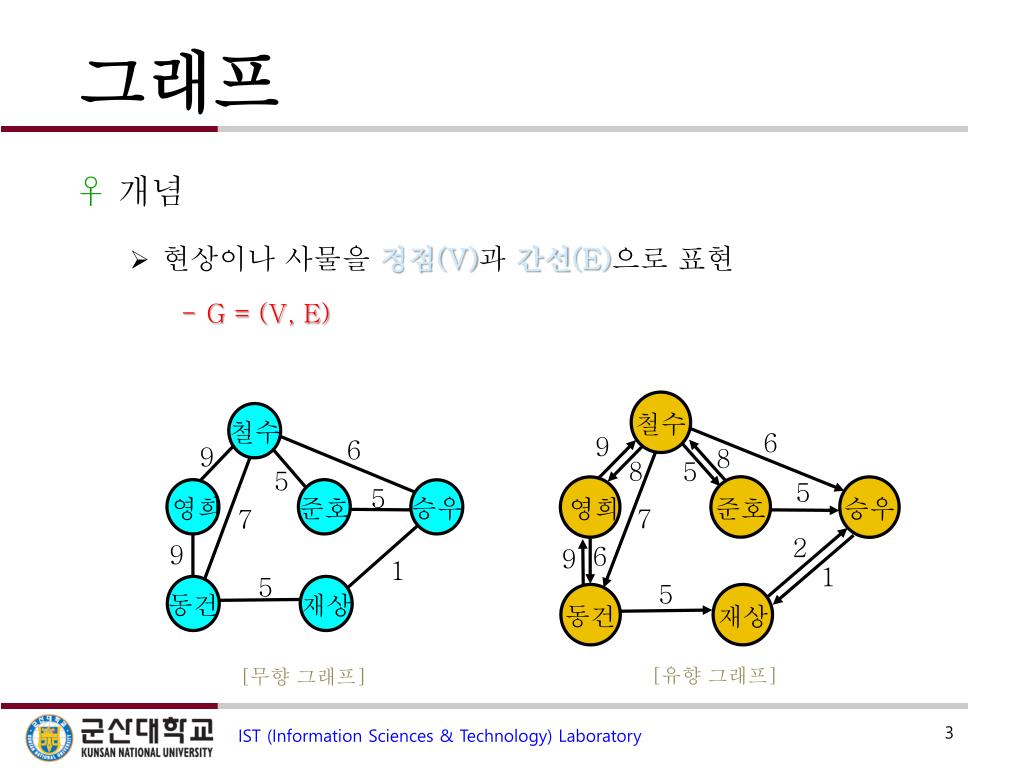

  3. 철수 철수 준호 준호 영희 영희 승우 승우 동건 동건 재상 재상 그래프 6 9 6 9 8 8 5 5 5 5 7 7 2 9 6 9 1 1 5 5 [유향 그래프] [무향 그래프] IST (Information Sciences & Technology) Laboratory • 개념 • 현상이나 사물을 정점(V)과 간선(E)으로 표현 • G = (V, E)

  4. 철수 철수 준호 준호 영희 영희 승우 승우 재상 동건 동건 재상 그래프의표현 (1/2) 장점 : 이해하기 쉽고 간선의 존재 여부를 즉시 알 수 있음 단점 : nxn행렬이 필요하므로 n제곱에 비례하는 공간 필요 간선의 밀도가 높은 그래프에 적합 6 5 4 1 1 2 3 1 6 1 2 3 4 5 6 8 9 1 5 8 1 2 6 6 2 4 9 5 5 7 2 3 5 6 2 4 7 6 3 9 2 4 1 3 5 9 5 4 5 1 5 5 6 3 5 6 가중치 있는 유향 그래프의 예 가중치 있는 무향 그래프의 예 인접 행렬을 이용한 방법 IST (Information Sciences & Technology) Laboratory

  5. 철수 1 4 6 2 준호 영희 승우 3 5 동건 재상 그래프의표현 (2/2) 장점 : 행렬 표현에 비해 공간 낭비가 없음 모든 가능한 정점 쌍에 비해 간선 수가 적을 때 유용 단점 : 리스트를 차례로 훑어야 하므로 인접행렬 표현보다 많은 시간 소요 정점 번호 | 가중치 | 다음 정점 포인터 정점 번호 | 다음 정점의 포인터 1 • 9 2 3 4 무향 그래프의 예 5 6 IST (Information Sciences & Technology) Laboratory 인접 리스트을 이용한 방법

  6. 깊이우선탐색과 너비우선탐색 BFS DFS IST (Information Sciences & Technology) Laboratory

  7. 너비우선탐색 (1/2) 2 (b) 1 (a) 3 1 4 (c) 2 5 1 3 6 4 (e) (d) 2 2 7 5 1 5 1 8 3 8 3 6 4 6 4 7 7 IST (Information Sciences & Technology) Laboratory BFS 수행 예

  8. 너비우선탐색 (2/2) • BFS(G, s) • { • for each v ∈ V –{s} • visited[v] ← NO; visited[s] ← YES; ▷ s: 시작 정점 enqueue(Q, s); ▷ Q: 큐 while (Q ≠ ∮ ) { u ← dequeue(Q); for eachv∈ L(u) ▷ L(u): 정점 u의 인접 리스트 if (visited[v] = NO) then visited[u] ← YES; enqueue(Q, v); } } } • 수행시간: Θ(|V|+|E|) BFS 알고리즘 IST (Information Sciences & Technology) Laboratory

  9. 깊이우선탐색(1/3) (b) 1 (a) 1 2 (c) 1 2 (e) (d) 3 1 1 4 4 5 2 2 3 3 IST (Information Sciences & Technology) Laboratory DFS 수행 예

  10. 깊이우선탐색(2/3) (f) (g) 7 1 1 4 4 6 6 5 5 2 2 3 3 (i) (h) 8 8 7 7 1 1 4 6 4 6 5 5 2 2 3 3 IST (Information Sciences & Technology) Laboratory DFS 수행 예

  11. 깊이우선탐색(3/3) DFS(G) { for each v ∈ V visited[v] ← NO; for each v ∈ V if (visited[v] = NO) then aDFS(v); } aDFS (v) { visited[v] ← YES; for each x ∈ L(v) ▷ L(v) : 정점 v의 인접 리스트 if (visited[x] = NO) then aDFS(x); } • 수행시간: Θ(|V|+|E|) DFS 알고리즘 IST (Information Sciences & Technology) Laboratory

  12. 최소신장트리 프림 알고리즘 크루스칼 알고리즘 • 개념 • 간선들의 가중치를 갖는 그래프에서 간선 가중치의 합이 가장 작은 트리 • n 개의 정점을 가진 트리는 항상 n-1개의 간선을 가짐 • 싸이클을 만들지 않는 범위 내 IST (Information Sciences & Technology) Laboratory

  13. 11 프림 알고리즘 (1/2) (b) (a) 8 8 S ∞ 8 10 10 r ∞ 0 ∞ 0 9 5 9 5 9 ∞ 11 11 12 13 12 13 ∞ ∞ 11 ∞ 7 8 7 8 ∞ ∞ (c) (d) 8 8 10 8 10 S 0 10 5 0 9 5 9 9 5 11 12 13 9 12 13 ∞ 11 12 11 7 8 ∞ 7 8 ∞ IST (Information Sciences & Technology) Laboratory • 프림 알고리즘 작동

  14. 프림 알고리즘 (2/2) Prim(G, r) { Q ← V; • for each u ∈ Q • d[u]← ∞ • d[r] ← 0; • while (Q ≠∮) { • u ← deleteMin(Q,d); • for each v ∈ L(u) • if(v∈ Q and w(u,v) < d[v]) then{ • d[v] ← w(u,v); • tree[v] ← u; } } } deleteMin(Q,d[]) { 집합 Q에서 d값이 가장 작은 정점 u를 리턴하고, u를 집합 Q에서 제거; } • 수행시간: O(E logV) • 프림 알고리즘 IST (Information Sciences & Technology) Laboratory

  15. 크루스칼 알고리즘 (1/2) • 크루스칼 알고리즘 작동 IST (Information Sciences & Technology) Laboratory

  16. 크루스칼 알고리즘 (2/2) Kruskal (G, r) { T ← Ф; ▷ T : 신장트리 단 하나의 정점만으로 이루어진 n 개의 집합을 초기화; 모든 간선을 가중치가 작은 순으로 정렬; while (T의 간선수 < n-1) { 최소비용 간선 (u, v)를 제거; 정점 u와 정점 v가 서로 다른 집합에 속하면 { • T ← T∪{u, v)}; 두 집합을 하나로 합침; } } } • 수행시간: O(|E | log |V |) • 크루스칼 알고리즘 IST (Information Sciences & Technology) Laboratory

  17. 위상정렬 (1/3) 진입차수 진출차수 • 개념 • 조건 • 사이클이 없는 유향 그래프 G = (V, E) • 간선 (i,j)가 존재하면 정렬 결과에서 정점 i는 반드시 정점 j보다 앞에 나열되야 함 IST (Information Sciences & Technology) Laboratory

  18. 위상정렬 (2/3) topologicalSort1(G, v) { for← 1 ton { 진입간선이 없는 정점u를 선택; A[i] ← u; 정점u와, u의 진출간선을 모두 제거;         } ▷ 이 시점에 배열A[1…n]에는 정점들이위상 정렬되어 있음 } • 수행시간: Θ(|V|+|E|) • 위상정렬 알고리즘 1 IST (Information Sciences & Technology) Laboratory

  19. 위상정렬 (3/3) topologicalSort2(G) { for eachv∈V                   visited[v] ← NO; for eachv∈V▷ 정점의 순서는 무관 if(visited[v] = NO) then DFS-TS(v) ; - } DFS-TS(v) {         visited[v] ← YES; for each x∈L(v)▷ L(v): v의 인접 리스트 if (visited[x] = NO) then DFS-TS(x) ;  연결 리스트 R 의 맨 앞에 정점 v를 삽입; } • 수행시간: Θ(|V|+|E|) • 위상정렬 알고리즘 2 IST (Information Sciences & Technology) Laboratory

  20. 감사합니다천주희wngml1205@kunsan.ac.kr IST (Information Sciences & Technology) Laboratory
