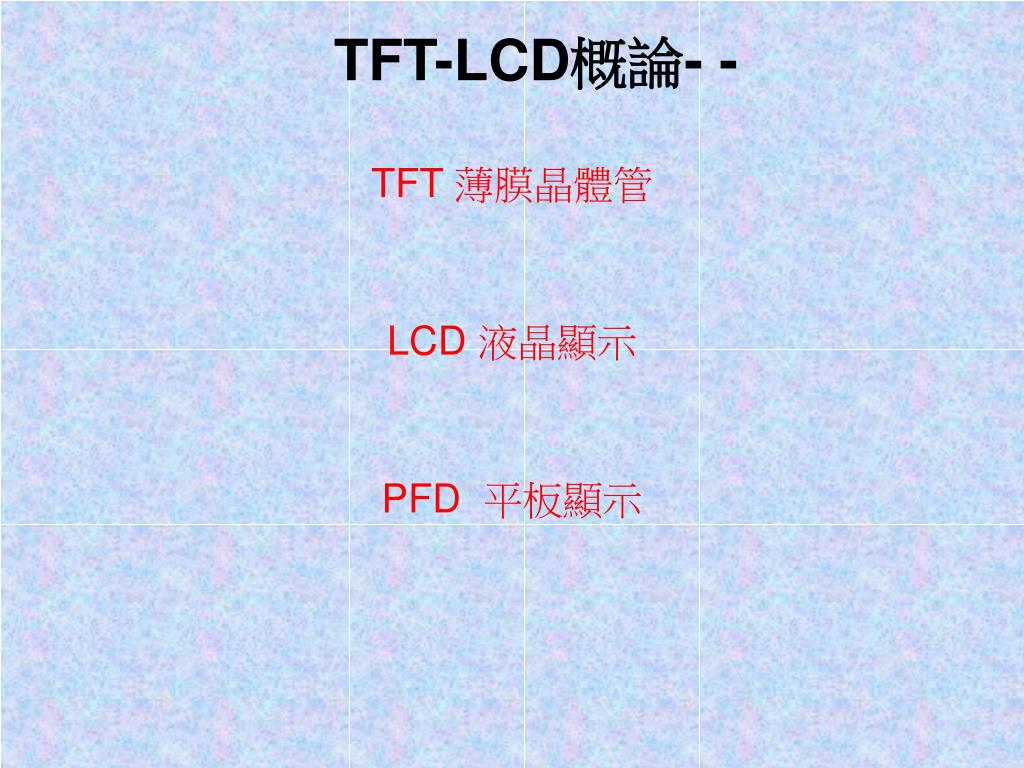

  1. TFT-LCD概論- - TFT 薄膜晶體管 LCD 液晶顯示 PFD 平板顯示

  2. 品種分類 • 1、場致發射平板顯示器（FED） • 2、等離子體平板顯示器（PDP） • 3、有機薄膜電致發光器（OEL） • 4、薄膜晶體管液晶平板顯示器（TFT-LCD） 場致發射平板顯示器

  3. TFT-LCD • 為何TFT-LCD能夠脫穎而出?

  4. 因為… • 液晶先後避開了困難的發光問題，利用液晶作為光閥的優良特性把發 • 光顯示器件分解成兩部分，即光源和對光源的控制。 • 作為光源，無論從發光效率、全彩色，還是壽命，都已取得了輝煌的成果，而且還在不斷深化之中。

  5. TFT工作原理 • TFT是如何工作的 ? • TFT就是“Thin Film Transistor”的簡稱，一般代指薄膜液晶顯示器，而實際上指的是薄膜晶體管（矩陣）—— 可以“主動的”對屏幕上的各個獨立的象素進行控制，這也就是所謂的主動矩陣TFT（active matrix TFT）的來歷。那麼圖象究竟是怎麼產生的呢？基本原理很簡單：顯示屏由許多可以發出任意顏色的光線的象素組成，只要控制各個象素顯示相應的顏色就能達到目的了。

  6. LCD? • 就是利用了液晶的特性（當加熱時為液態，冷卻時就結晶為固態），一般液晶有三種形態：類似粘土的層列（Smectic）液晶類似細火柴棒的絲狀（Nematic）液晶類似膽固醇狀的（Cholestic）液晶液晶顯示器使用的是絲狀，當外界環境變化它的分子結構也會變化，從而具有不同的物理特性——就能夠達到讓光線通過或者阻擋光線的目的——也就是剛才比方的百葉窗。

  7. TFT的技術特點 • TFT技術 • 1.大面積 • 2.高集成度 • 3.功能強大 • 4.低成本 • 5.工藝靈活 • 6.應用領域廣泛

  8. TFT-LCD的主要特點 • 1）使用特性好 • 2）環保特性好 • 3）適用範圍寬 • 4）制造技術的自動化程度高 • 國際技術水平和現狀

  9. 總結 • 目前TFT-LCD已達到的技術水平狀況 (10點) • 1）水平和垂直角都達到170度； • 2）顯示亮度達到500尼特，對比度500：1； • 3）壽命超過3萬小時； • 4）場序列全彩色（FSFC）技術開始應用於工業生產； • 5）大屏幕薄膜晶體管液晶顯示彩色電視（TFT-LC TV）已經開始進入大規模工業生產，TFT-LC TV的畫質已經達到甚至超過了CRT，如28英寸TFT LC TV的分辨率為1920×1200，水平垂直視角均為170度；38英寸的TFT LC TV已研制成功；40英寸的TFT-LCD也已研制成功； • 6）大面積低溫多晶硅TFT-LCD已經開發成功，並投入工業生產，非晶硅TFT的自掃瞄LCD已經商品化； • 7）反射式TFT-LCD彩色顯示器開始商品化。例如分辨率是400×234，畫面為16：9的5.8英寸反射式顯示器的反射率為30%，響應速度為30ms，消耗功率為0.15瓦。 • 8）730×920mm基板大屏幕生產線已經研制成功，更大尺寸基板的大屏幕生產線正在建設之中。 • 9）塑料基板TFT-LCD開始商品化。日本現有5個品種的塑料基板產品。 • 10）背光源和逆變器，雖在積極開發反射式LCD，但用背光源的透射型TFT-LCD在相當長時間內還是主流產品。背光源是其重要配件。德國研制成用於液晶模塊的平板熒光燈背光源，亮度達到5000-7000cd/m2，壽命達到10萬小時。一些新型自熱式背光源可以在-40℃到85℃範圍內正常工作。OEL背光源和高亮度LED背光源已開發成功，並開始用於TFT-LCD、Linfinity Microelectrunies發明了冷陰極背光源長壽命逆變器，光源調制範圍達到500：1。
