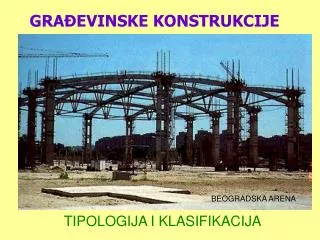

  1. BEOGRADSKA ARENA GRAĐEVINSKE KONSTRUKCIJE TIPOLOGIJA I KLASIFIKACIJA

  2. IZOLACIJE (ZAŠTITE) U ZGRADAMA ŠTITE SAM OBJEKAT, KORISNIKE I MATERIJALNA DOBRA OD UNUTRAŠNJIH I SPOLJNIH, NEPOVOLJNIH / AGRESIVNIH UTICAJA • HIDROIZOLACIJA (HI) – štiti zgradu od vode i svih njenih modifikacija – oblika (vlaga, para, sneg, led, agresivna voda), sprečava njihov prodor unutar objekta, i obrnuto; • TERMOIZOLACIJA (TI) – štite od nepovoljnih temperaturnih promena – hladnoće i vrućine – korisnike i zgradu (konstrukciju) od dilatiranja i skupljanja i realizuje uštede u grejanju i rashlađivanju (na našem području definisane su tri klimatske zone); • AKUSTIČKA IZOLACIJA (ZI) – štiti zgradu i njene delove, odnosno korisnike, od buke, neprijatnih i nepoželjnih zvukova i vibracija; • ZAŠTITA OD POŽARA (ZP) – treba da zaštiti objekat i korisnike od požara, naročito unutrašnjeg, ali i spoljašnjeg, iz raznih izvora (ili da ga bar lokalizuje). SVE IZOLACIJE MORAJU BITI UNETE U PROJEKAT I IZVEDENE PREMA ODGOVARAJUĆIM PROPISIMA I STANDARDIMA

  3. HIDROIZOLACIJE • NAJČEŠĆE SE PRI IZGRADNJI OBJEKTA • UGRAĐUJU KOMBINOVANE • SA TERMOIZOLACIJOM; • KROVNE (ravni i kosi krovovi) • PODZEMNE • (temelji, podrumi, sutereni) • (HORIZONTALNE I VERTIKALNE) IZOLUJU SE I BALKONI, LOĐE, MOKRI ČVOROVI, ZIDOVI 1.AB konstrukcija2. parna brana 0,20mm3. toplotna izolacija - tvrde ploče4. PE folija d=0,15mm5. sloj za pad - mršavi beton minimalne debljine 5 cm6. hidroizolacija – bitumenske trake 1,2mm7. sloj za odvajanje - poliesterski filc 250g/m² 8. šljunak 16/32 d=5cm9. lepak 10. trougaona lajsna od Styrodura 10/10

  4. METEORSKE VODE (kiša, sneg, led) ODBIJANJE I PRODOR METEORSKE VODE KROVOVI, OLUCI, BALKONI, TERASE KOJI PROKIŠNJAVAJU LOŠA, NEDOVOLJNA ILI OŠTEĆENA HIDROIZOLACIJA DRENAŽE, KANALI, SPOLJNE VODOVODNE I KANALIZACIONE CEVI PODZEMNE, IZVORSKE I AGRESIVNE VODE PODZEMNE VODE POD PRITISKOM UNUTRAŠNJI IZVORI PARE UNUTRAŠNJE INSTALACIJE (VODOVOD I KANALIZACIJA) NEPOVOLJAN SASTAV ZIDA Uzroci, pravci i izvori podzemnog vlaženja zgrada: PODZEMNA VLAGA I PODZEMNA VODA

  5. KADA SE UTVRDI DA JE NAJVIŠI NIVO PODZEMNE VODE ISPOD DONJE POVRŠINE TEMELJA(PODATAK O MAX NPV SADRŽE UTU USLOVI) ZIDOVI – HORIZONTALNA IZOLACIJA, VERTIKALNA AKO POSTOJI PODRUM PODOVI – HORIZONTALNA IZOLACIJA ZAŠTITA OD PODZEMNE VLAGE

  6. ZAŠTITA OD PODZEMNE VODE • KADA SE UTVRDI DA JE MAX NPV IZNAD KOTE DNA TEMELJA • POTREBNO JE PRIMENITI ODREĐENE KONSTRUKTIVNE ELEMENTE (KONTRAPLOČE, KONTRASVODOVE I SL), ČIJI JE ZADATAK DA SE SUPROTSTAVE PRITISKU VODE

  7. HIDROIZOLACIONI MATERIJALI • UGLJOVODONIČNI MATERIJALI: - bitumen, bitumenske mase i asfaltni mastiks - bitumenske i bitumenizirane izolacione trake • HIDROIZOLACIONE FOLIJE I TRAKE: - metalne neobložene folije - sintetičke hidroizolacione trake • NEORGANSKI HIDROIZOLACIONI MATERIJALI: - hidroizolacioni premazi, namazi i nanosi - penetrirajuća hidroizolaciona sredstva - hidroizolacioni malteri - vodonepropustljivi betoni i ostali zaptivni materijali • VIŠESLOJNE BITUMENSKE HIDROIZOLACIJE • VIŠESLOJNE BITUMENSKE HIDROIZOLACIJE U KOMBINACIJI • SA MASTIKSOM, SINTETIČKIM I METALNIM FOLIJAMA • KRUTE IZOLACIJE HIDROIZOLACIJE

  8. KOMUNIKACIJE U ZGRADAMA • HORIZONTALNE (HODNICI, PROLAZI, IZLAZI, GALERIJE) • KOSE (RAMPE, STEPENIŠTA, ESKALATORI) • VERTIKALNE (LESTVE I LIFTOVI)

  9. Horizontalne komunikacije • Stambene zgrade min 110cm • Javne zgrade min 120cm • Objekti viši od 22m min125cm • Privredni i industrijski objekti: min 100cm (150 radnika), +60cm na svakih 150 radnika • Pozorišta, bioskopi, škole, dečije ustanove – prema broju korisnika, po jednoj saobraćajnici max 400 ljudi • Broj izlaza i njihova širina određuju se prema broju ljudi u objektu

  10. KOSE I VERTIKALNE KOMUNIKACIJE • RAMPE (NAGIB DO 15º, JAVNE GARAŽE 6-9) • STEPENICE (NAGIB DO 45º, GLAVNE OKO 30-33º, SPOREDNE 30-36º, POMOĆNE I PREKO 36º, ALI SE NE MOGU KORISTITI KAO POŽARNE) • STEPENIŠNE LESTVE (NAGIB DO 75º) • POKRETNE STEPENICE – ESKALATORI

  11. NAZIVI DELOVA NA STEPENICAMA

  12. NAZIVI DELOVA NA STEPENICAMA

  13. 2h+b=61 do 63cm

  14. ZDRAVE ZGRADE "Buildings, too, are children of Earth and Sun" Frank Lloyd Wright The Helsinki University of Technology

  15. BOLESNE KUĆE • OŠTEĆENE, NEODRŽAVANE, SKLONE PADU • NEHIGIJENSKE, BEZ SANITARNIH INSTALACIJA, NEIZOLOVANE, NEDOVOLJNO OSUNČANE, NEPOVOLJNO ORJENTISANE • NEPOVOLJNO LOCIRANE ZGRADE (BLIZU DEPONIJA, RUDNIKA, ELEKTRANA) • ZGRADE KOJE IZGLEDAJU ISPRAVNE, ALI SE U NJIMA NALAZE UGRAĐENI ŠTETNI MATERIJALI

  16. GAS RADON – ZEMLJIŠTE, VODA, GRAĐ. MATERIJALI FORMALDEHID – GAS IZ DRVENIH PRERAĐEVINA MINERALNA VUNA – TERMOIZOLACIJA, GREJNA TELA AZBEST – SALONIT PLOČE, IZOLATORI, PROTIVPOŽARNI MALTERI, CEVI ASFALT - HIDROIZOLACIJE OLOVO, NIKL, CINK, POLOVINILHLORID IZ VODOVODNIH CEVI ALERGENI – PODNE OBLOGE GLOBALNO ZRAČENJE – HARTMANOVE MREŽE UTICAJ STRUJANJA PODZEMNIH VODA – HIDROGEOPATOGENO ZRAČENJE UTICAJ GEOLOŠKIH RASEDA U TLU ELEKTROMAGNETNA ZRAČENJA EMISIJA RADIONUKLEIDA IZ ZEMLJIŠTA ŠTETNI MATERIJALI: INTENZIVNO SE ISTRAŽUJU:

  17. Ecological design: what is it? The essential design challenge is to make things that fit onto a planet that has a biosphere. Nature is the standard for this: nature has been at this design problem for 3.8 billion years. Anything that did not work out well was recalled by the manufacturer. When we get it right, nature becomes the standard for houses, for towns, for farms, for industry. David Orr, HOPES Conference, 1999

  18. The problems wehave created cannot be solved at the level of thinking that created them. Albert Einstein City of Chicago Chicago, IllinoisA master plan to transform derelict public housing into an urban, mixed-income neighborhood for more than 5,000 residents.• Selected as one of the five best architectural projects of the millenium by the Wall Street Journal • New England Design Award, American Institute of Architects • Featured in Architectural Record

  19. LIBERTY TOWER
