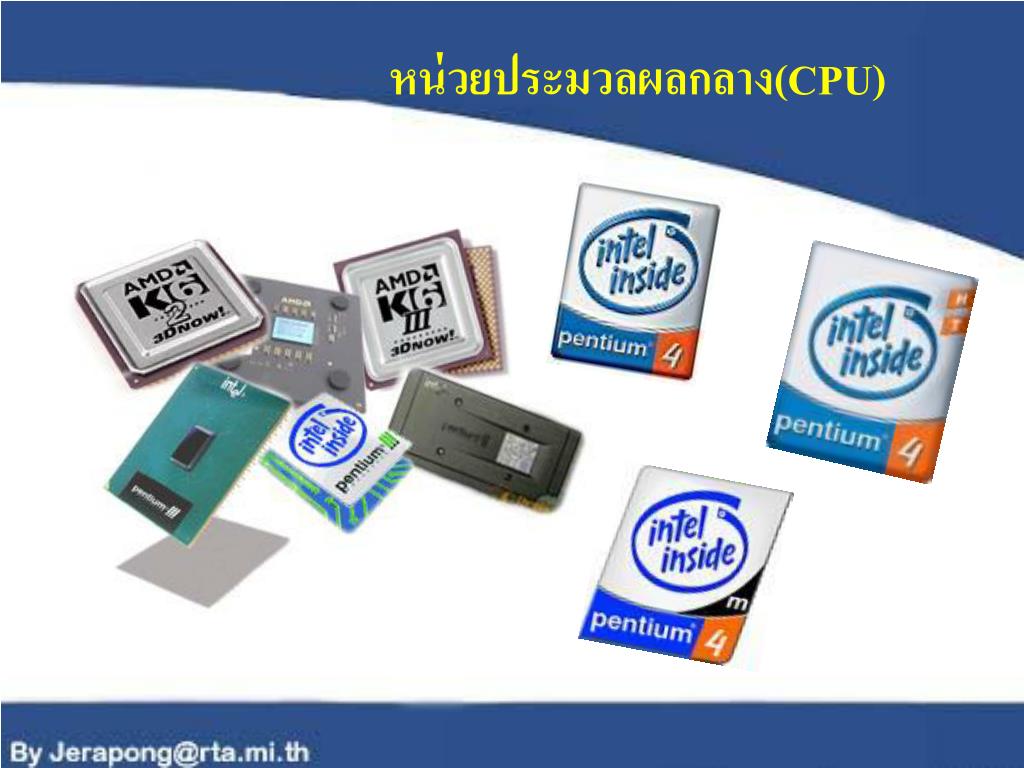

  1. หน่วยประมวลผลกลาง(CPU)

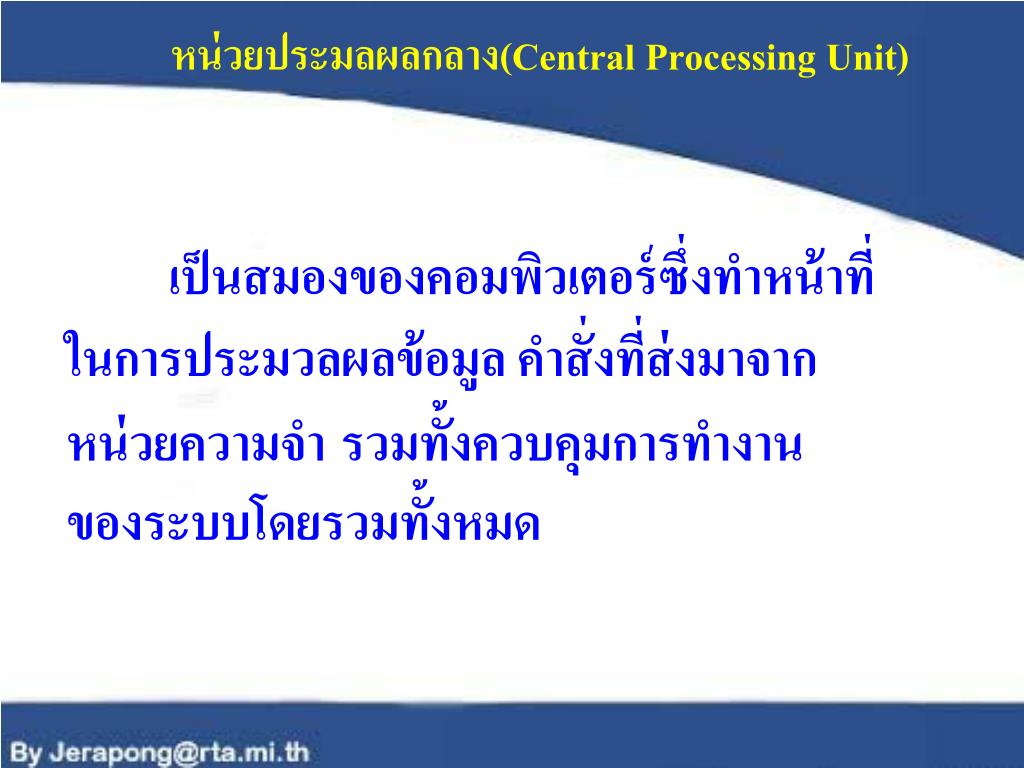

  2. หน่วยประมลผลกลาง(Central Processing Unit) เป็นสมองของคอมพิวเตอร์ซึ่งทำหน้าที่ในการประมวลผลข้อมูล คำสั่งที่ส่งมาจากหน่วยความจำรวมทั้งควบคุมการทำงานของระบบโดยรวมทั้งหมด

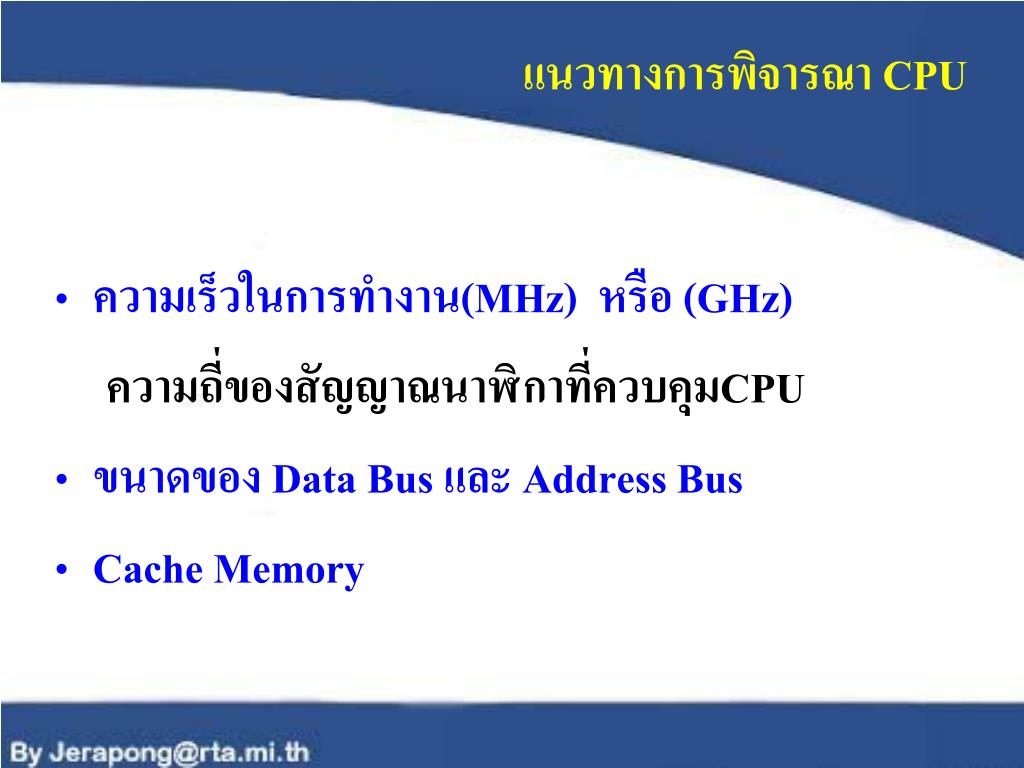

  3. แนวทางการพิจารณา CPU • ความเร็วในการทำงาน(MHz) หรือ (GHz) ความถี่ของสัญญาณนาฬิกาที่ควบคุมCPU • ขนาดของ Data Bus และ Address Bus • Cache Memory

  4. ระบบ Bus • Busเป็นเส้นทางผ่านของสัญญาณเพื่อติดต่อระหว่างอุปกรณ์ต่างๆ ภายในคอมพิวเตอร์ ซึ่งจะมีอยู่ 2 ชนิด คือ • Address Busคือ เส้นทางที่ใช้อ้างอิงตำแหน่งที่เก็บข้อมูลในหน่วยความจำ • Data Bus • คือ เส้นทางที่ใช้ในการส่งข้อมูลระหว่างซีพียูกับหน่วยความจำ

  5. บริษัทผู้ผลิตซีพียู • อินเทล(Intel)เป็นบริษัทแรกๆที่คิดค้นซีพียูสำหรับเครื่องพีซี โดยเริ่มตั้งแต่ 8080,8088,80286,80486,Pentium จนถึง Pentium 4 ในปัจจุบัน • เอเอ็มดี (AMD)Advanced Micro Device เป็นบริษัทคู่แข่งของอินเทลโดยเริ่มตั้งแต่K5,K6,K6-2,K6-3,Athlon,Duron,Thunderbird,Samporn

  6. ชุดคำสั่งพิเศษในตัวซีพียูชุดคำสั่งพิเศษในตัวซีพียู • เทคโนโลยี MMX(Multimedia eXtension)สนับสนุนงานมัลติมิเดียมีอยู่ในซีพียูPentium MMX, AMDK6,Celeron(รุ่นเก่า)และPentium II • เทคโนโลยี MMX+3D NOW!สนับสนุนงานมัลติมีเดียและกราฟฟิกสามมิติ มีอยู่ในซีพียู AMD K6II,K6III และ Athlon • เทคโนโลยี MMX+SSE(Streming SIMD Extension)สนับสนุนงานมัลติมิเดียแบบ Streaming และกราฟฟิกชั้นสูงมีอยู่ในซีพียูPentium III

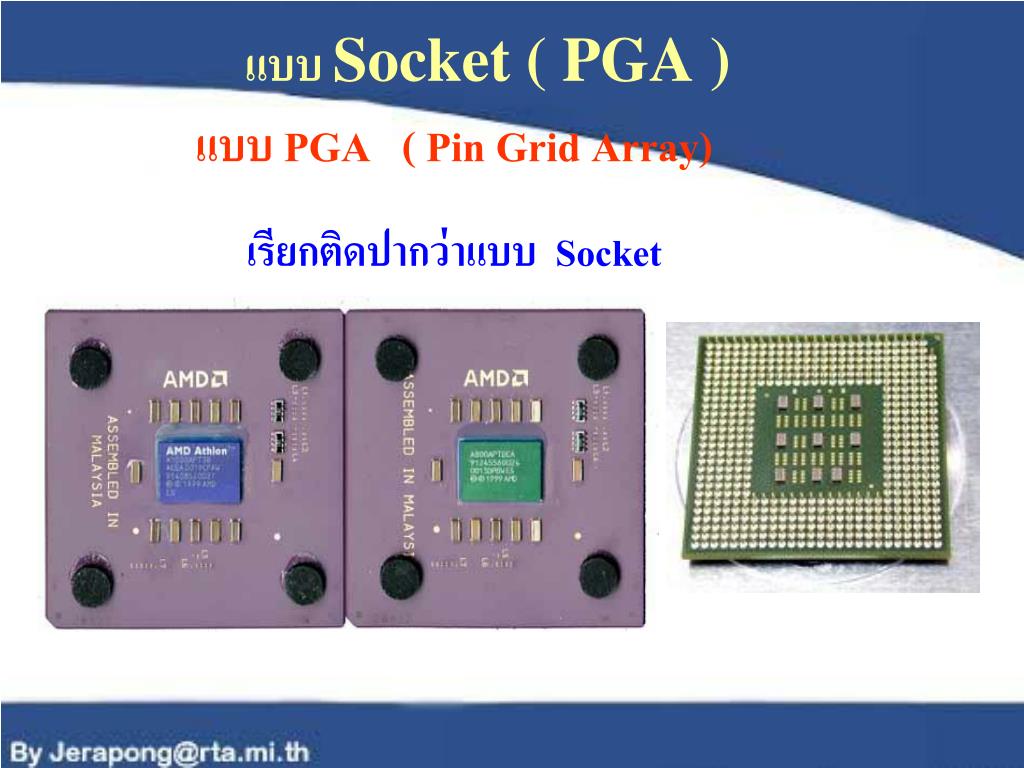

  7. แบบ Socket ( PGA ) แบบ PGA ( Pin Grid Array) เรียกติดปากว่าแบบ Socket

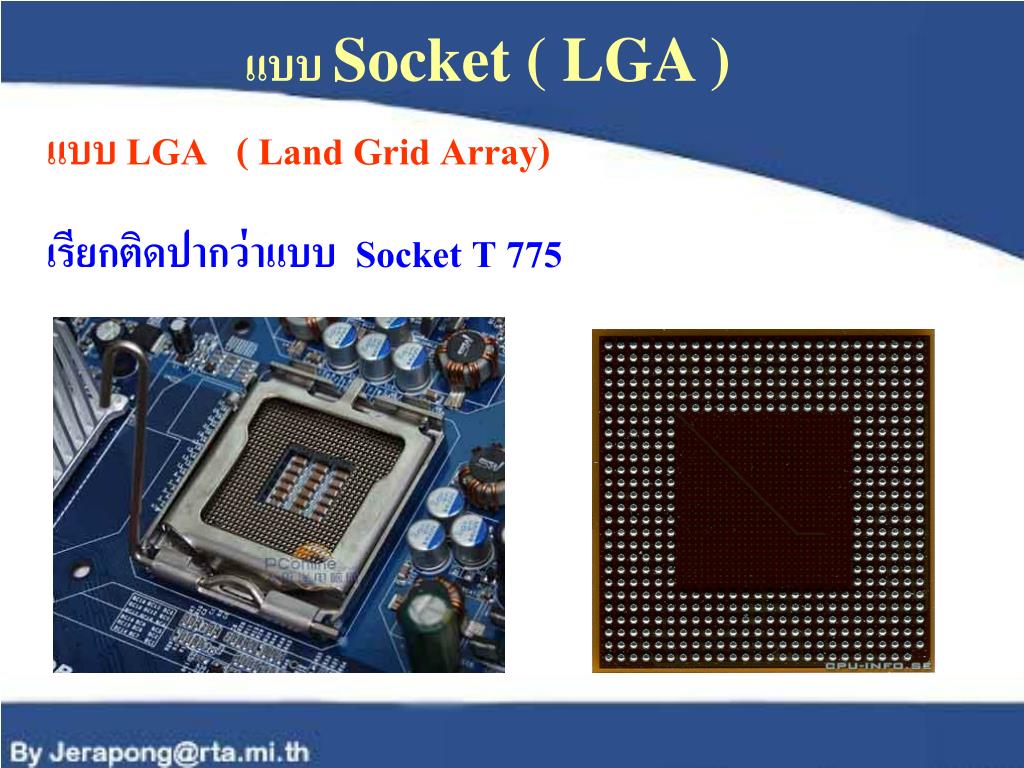

  8. แบบ Socket ( LGA ) แบบ LGA ( Land Grid Array) เรียกติดปากว่าแบบ SocketT 775

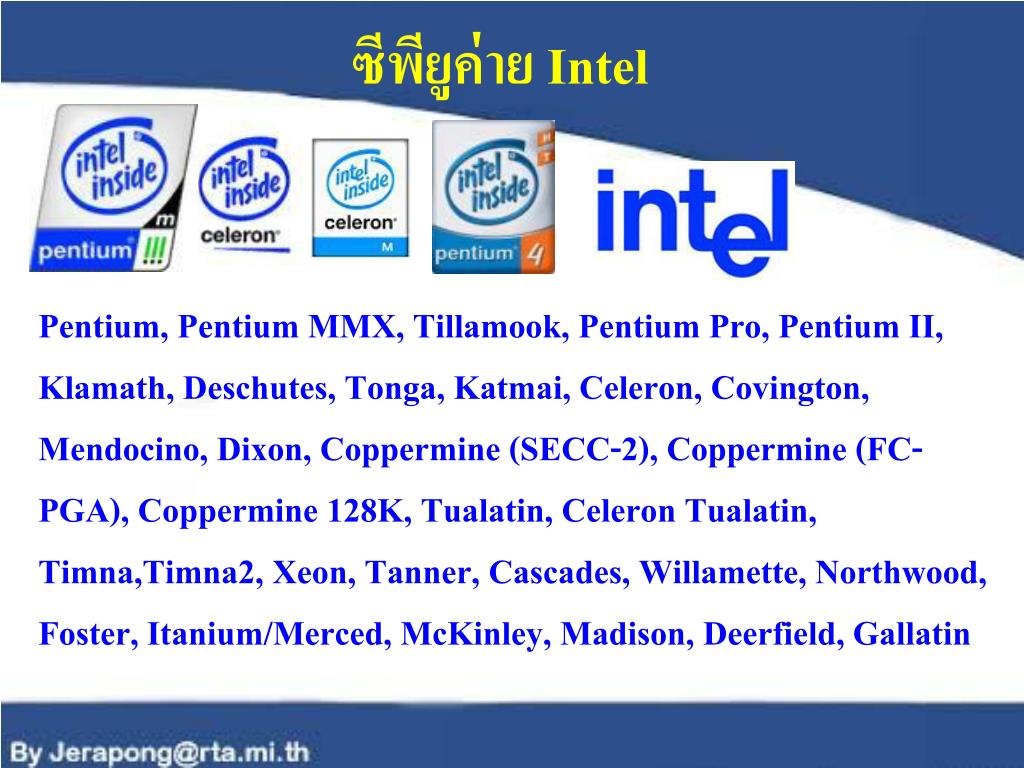

  9. ซีพียูค่าย Intel Pentium, Pentium MMX, Tillamook, Pentium Pro, Pentium II, Klamath, Deschutes, Tonga, Katmai, Celeron, Covington, Mendocino, Dixon, Coppermine (SECC-2), Coppermine (FC-PGA), Coppermine 128K, Tualatin, Celeron Tualatin, Timna,Timna2, Xeon, Tanner, Cascades, Willamette, Northwood, Foster, Itanium/Merced, McKinley, Madison, Deerfield, Gallatin

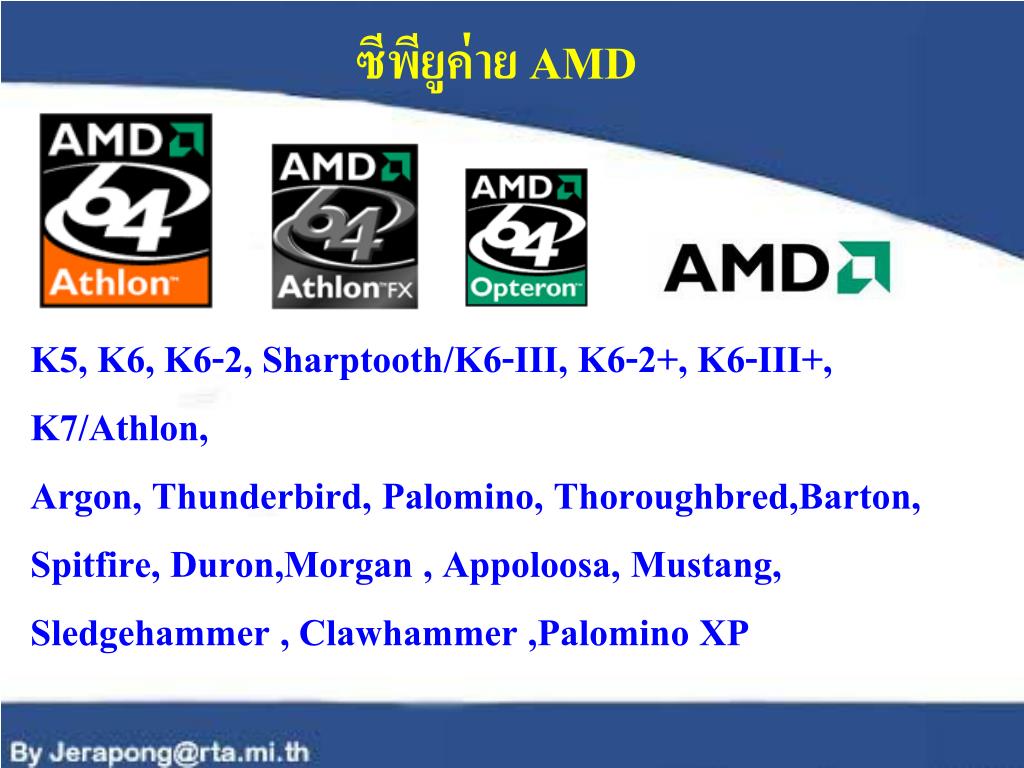

  10. ซีพียูค่าย AMD K5, K6, K6-2, Sharptooth/K6-III, K6-2+, K6-III+, K7/Athlon, Argon, Thunderbird, Palomino, Thoroughbred,Barton, Spitfire, Duron,Morgan , Appoloosa, Mustang, Sledgehammer , Clawhammer ,Palomino XP

  11. ซีพียู Intel Pentium Pentium 60,66 MHz Pentium 90,100,120,133,150, 166 และ 200 MHz

  12. Pentium MMX Pentium MMX 166,200 และ 233 MHz ความเร็วบัสที่ 66 MHz

  13. Pentium Pro เป็นซีพียูแบบ 32 บิต และเป็นซีพียูรุ่นแรกที่ได้รวม หน่วยความจำแคชระดับ 2 ไว้ในตัวซีพียู 150,160,180,200 MHz

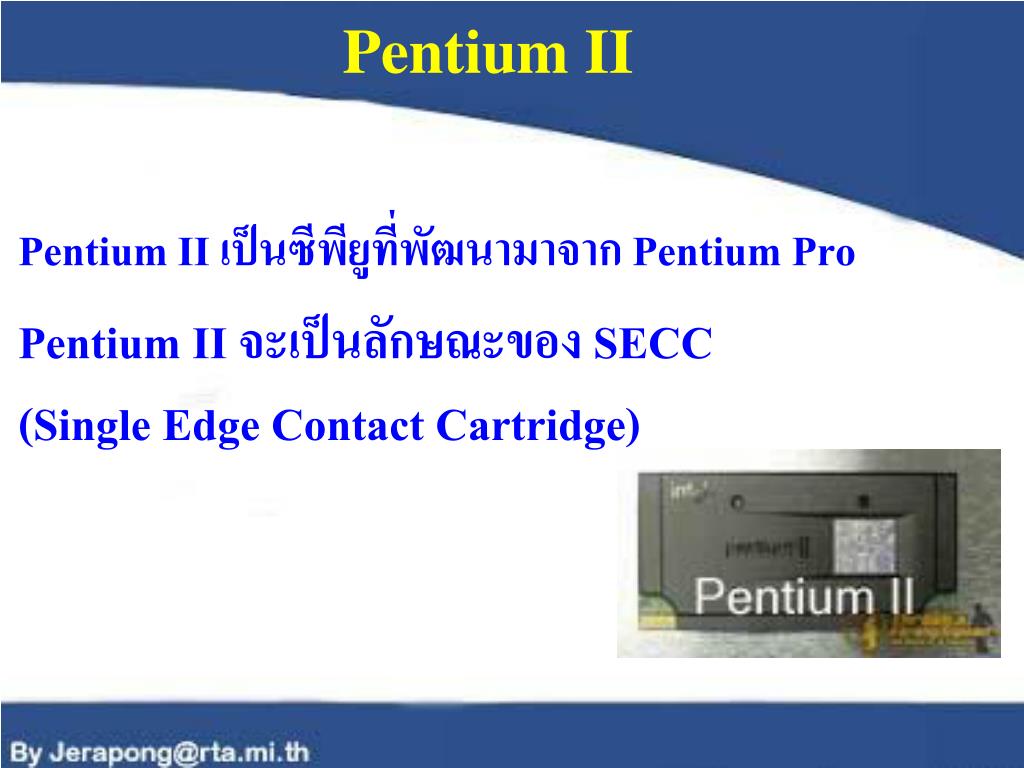

  14. Pentium II Pentium II เป็นซีพียูที่พัฒนามาจาก Pentium Pro Pentium II จะเป็นลักษณะของ SECC (Single Edge Contact Cartridge)

  15. Pentium II มี 3 รุ่นคือ 1.Klamath ใช้ความเร็วบัสที่ 66 MHz ความเร็วซีพียูอยู่ ในช่วง 233 ,266,300,333 MHz 2.Deschutes ใช้ความเร็วบัสที่ 100MHz ความเร็วซีพียู อยู่ในช่วง 300,333,350,400,450MHz 3.Xeon ใช้ความเร็วบัสที่ 100MHz ความเร็วซีพียู อยู่ในช่วง 400,450MHz

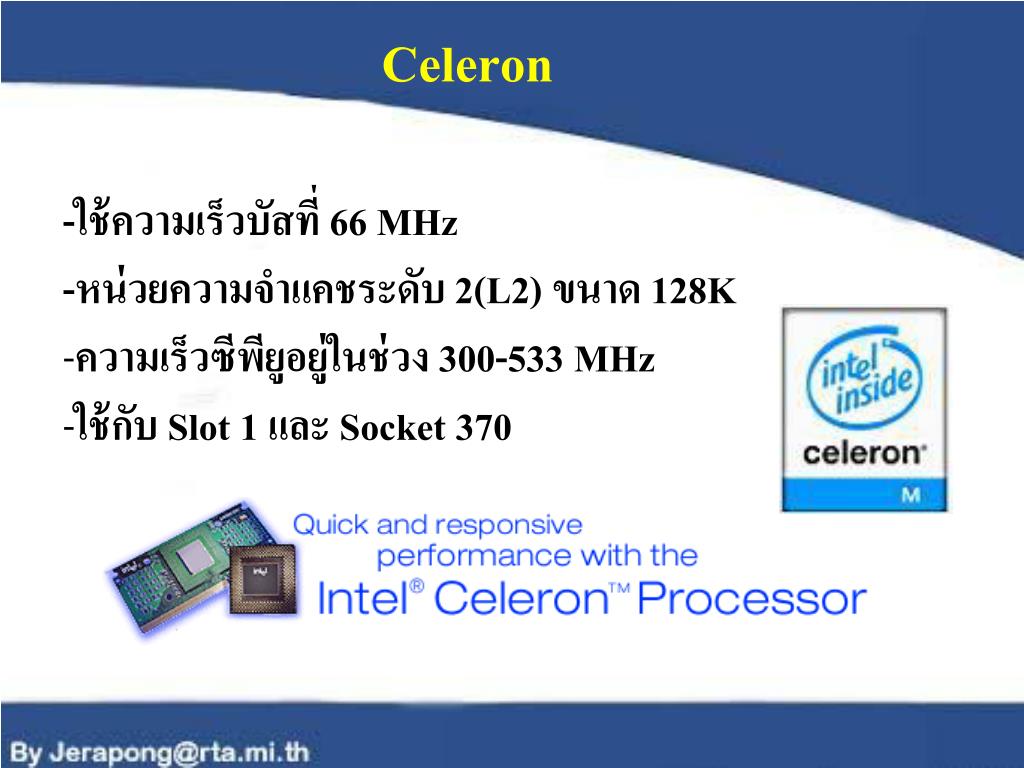

  16. Celeron • -ใช้ความเร็วบัสที่ 66 MHz • -หน่วยความจำแคชระดับ 2(L2) ขนาด 128K • ความเร็วซีพียูอยู่ในช่วง 300-533 MHz • ใช้กับ Slot 1 และ Socket 370

  17. Celeron II 1.ความเร็วบัสที่ 66 MHz ,Cache(L2) ขนาด128K ใช้กับ Soket370ความเร็วเริ่มที่ 533AMHz 2.ความเร็วบัสที่ 100MHz ,Cache(L2) ขนาด 128K ใช้กับ Soket370ความเร็วเริ่มที่ 800MHz

  18. Pentium III พัฒนามาจากPentium II โดยมีการเพิ่มชุดคำสั่งSSE (Streaming SIMD Extension)สำหรับการดูหนังฟังเพลงจากเว็บไซค์โดยตรง มัลติมิเดียและการตัดต่อวีดีโอ SIMD (Single Instruction Multiple Data)เป็นเทคนิคในการ ประมวลผลของซีพียู ซึ่งจะมีอยู่ 2 ตัว คือ1. Katmai 2. Coppermine

  19. Pentium III (Katmai) Katmai เป็น Pentium III รุ่นแรกที่ทำการจำหน่าย ผลิตโดยใช้เทคโนโลยี 0.25 ไมครอน - Cache L2 512 Kb ทำงานที่ความเร็วครึ่งหนึ่ง ของซีพียู ( แยกกับตัว CPU ) -ความเร็วบัส 100 MHz - ความเร็วซีพียูเริ่มที่ 450 – 600ฺB MHz

  20. Pentium III (Copermine) Copermine เป็น Pentium III ที่ใช้เทคโนโลยี ในการผลิตแบบ 0.18 ไมครอน -Cache L2 256 Kb ทำงานที่ความเร็วเท่ากับ ของซีพียู (ฝังอยู่ในตัวซีพียู) -ความเร็วบัส 100 และ 133 MHz - ความเร็วซีพียูเริ่มที่ 500 – 1.13 GHz

  21. Pentium III (Tualatin) Copermine เป็น Pentium III ที่ใช้เทคโนโลยี ในการผลิตแบบ 0.13 ไมครอน -Cache L2 512 Kb ทำงานที่ความเร็วเท่ากับ ของซีพียู(ฝังอยู่ในตัวซีพียู) -ความเร็วบัส 133 MHz - ความเร็วซีพียูเริ่มที่ 1.13 GHz

  22. การพิจารณา Pentium III • ความเร็วซีพียูเริ่มที่ 500 – 1.3GHz • ถ้าเจาะจงประสิทธิภาพให้เลือกรุ่นที่มี EB ต่อท้าย • E : ความเร็วบัส 133 MHz • B : มี Cache L2 ทำงานที่ความเร็ว • เท่ากับ CPU • S.E.C.C.2 : เป็น Form Factor ของ CPU ซึ่งใช้กับ Slot 1 • FC-PGA : เป็น Form Factor ของ CPU ซึ่งใช้กับ Socket 370

  23. Pentium 4

  24. Pentium 4 Available speeds2.2 GHz,2.0 GHz,1.80 GHz,1.70 GHz, 1.60 GHz, 1.50 GHz,1.40 GHz, and 1.30 GHzChipsetIntel® 850 chipsetDesktop BoardD850GBRAMDual channel RDRAM

  25. Pentium 4 • ความเร็วซีพียูเริ่มต้นที่ 1.30 GHz • ความถี่ภายนอก(FSB)เป็น 400 MHz • เป็นชิปแบบ PGA ที่มี 423 ขาและ 478 ขา • ใช้บัสความเร็วสูง 400 MHz(100*4) • เพิ่มชุดคำสั่ง SSE-2 มี 144 คำสั่งสามารถประมวลผลข้อมูลขนาด 128 บิตได้พร้อมกัน • ตัว ALU ทำงานที่ความเร็ว 2 เท่าของซีพียู • มี Pipeline จากเดิม 10 เป็น 20ขั้นตอน

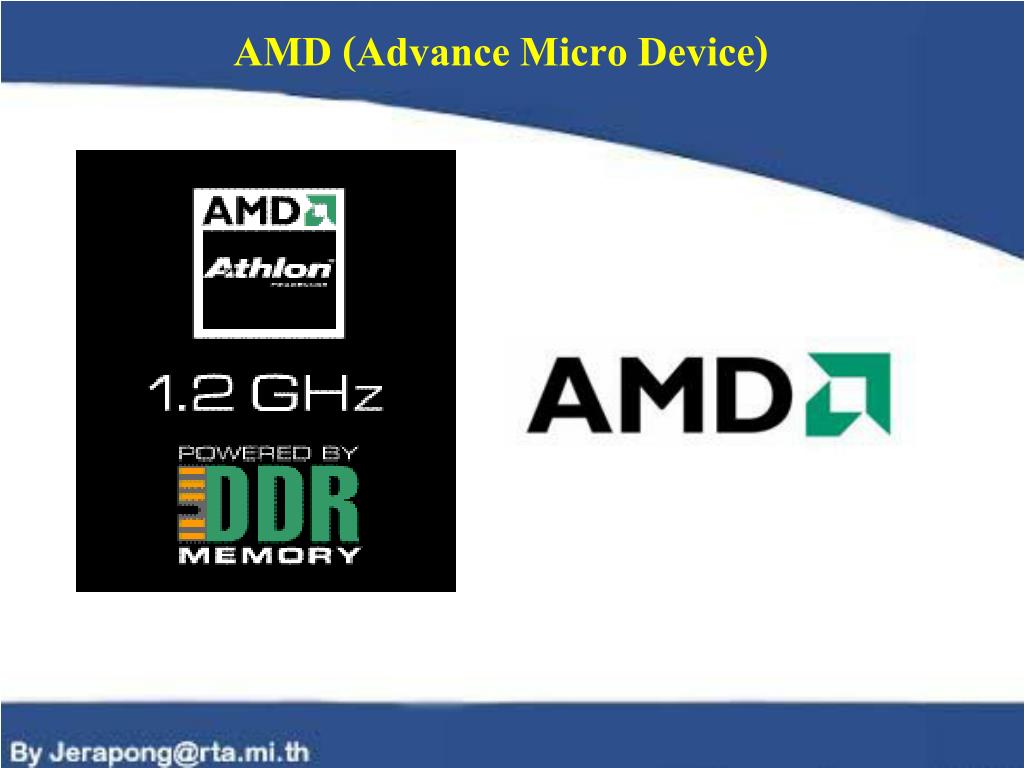

  26. AMD (Advance Micro Device)

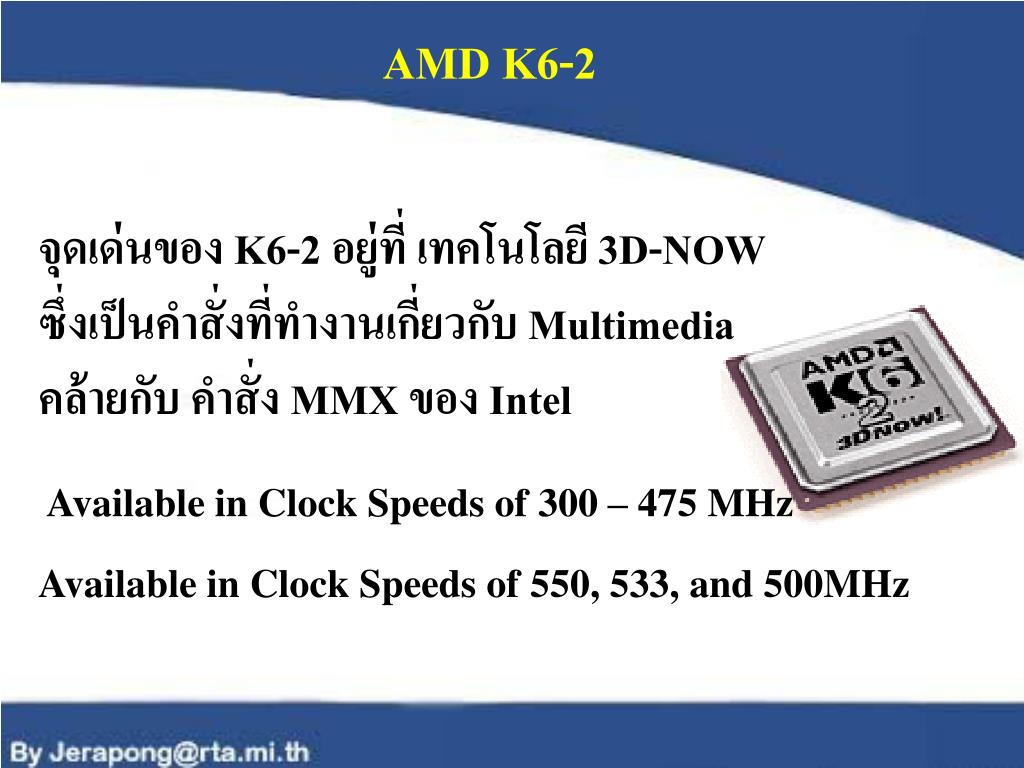

  27. AMD K6-2 จุดเด่นของ K6-2 อยู่ที่ เทคโนโลยี 3D-NOW ซึ่งเป็นคำสั่งที่ทำงานเกี่ยวกับ Multimedia คล้ายกับ คำสั่ง MMX ของ Intel Available in Clock Speeds of 300 – 475 MHz Available in Clock Speeds of 550, 533, and 500MHz

  28. AMD K6-III จุดเด่นของ K6-III อยู่ที่ เทคโนโลยี 3D-NOW ซึ่งเป็นคำสั่งที่ทำงานเกี่ยวกับ Multimedia คล้ายกับ คำสั่ง MMX ของ Intel และได้เพิ่ม แคชระดับ 2 เป็น 256Kb Available in Clock Speeds of 550, 533, and 500MHz

  29. AMD Athlon(K7) • มี FSB = 200 MHz (100*2) • มีหน่วยความCacheL1 128K (64+64) (32+32) • มีหน่วยความจำ CacheL2 256K,512K • ใช้บัสแบบ EV6 มีความเร็วตั้งแต่ 200-266 MHz • รองรับการทำงานของ DDR SDRAM • มีชุดคำสั่งทั้ง MMX,3DNOW(SSE) • มีทั้ง Slot A และ Socket A

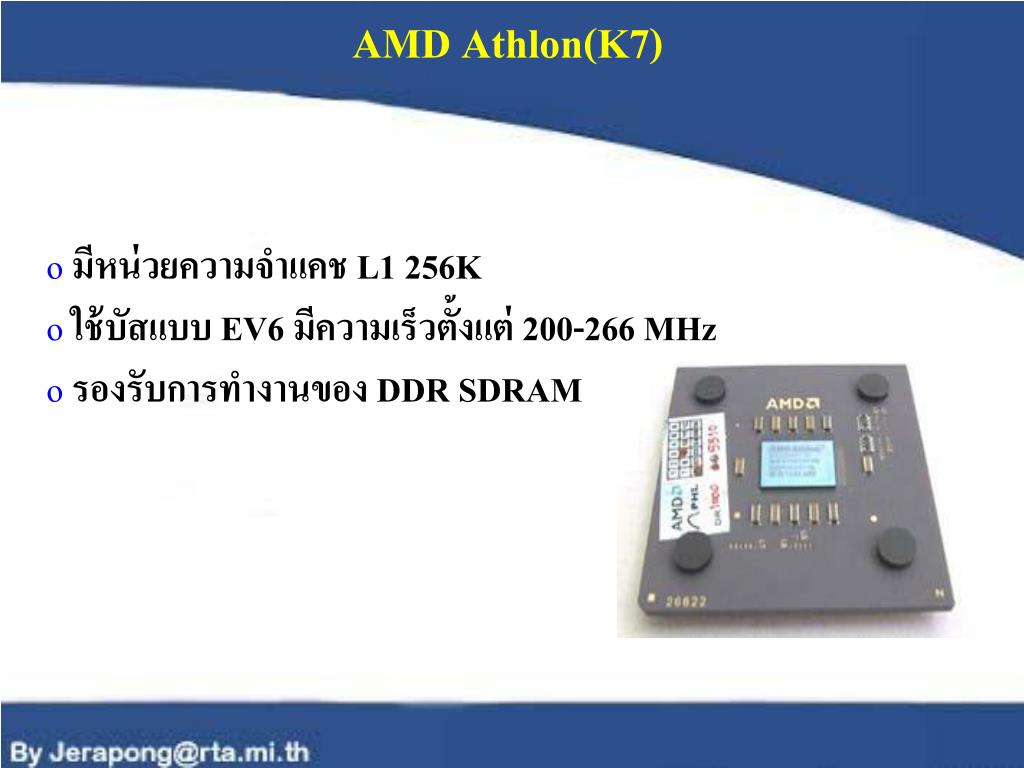

  30. AMD Athlon(K7) • มีหน่วยความจำแคช L1 256K • ใช้บัสแบบ EV6 มีความเร็วตั้งแต่ 200-266 MHz • รองรับการทำงานของ DDR SDRAM

  31. AMD Athlon(K7) AMD Athlon™ processor with a 266MHz front-side bus supporting PC2100 DDR memory technology is available at 1.4, 1.33, 1.2, 1.13, and 1.0GHz AMD Athlon™ processor with 200MHz front-side bus supporting PC1600 DDR memory technology is available at 1400 (1.4GHz) 1300, 1200, 1100, and 1000MHz

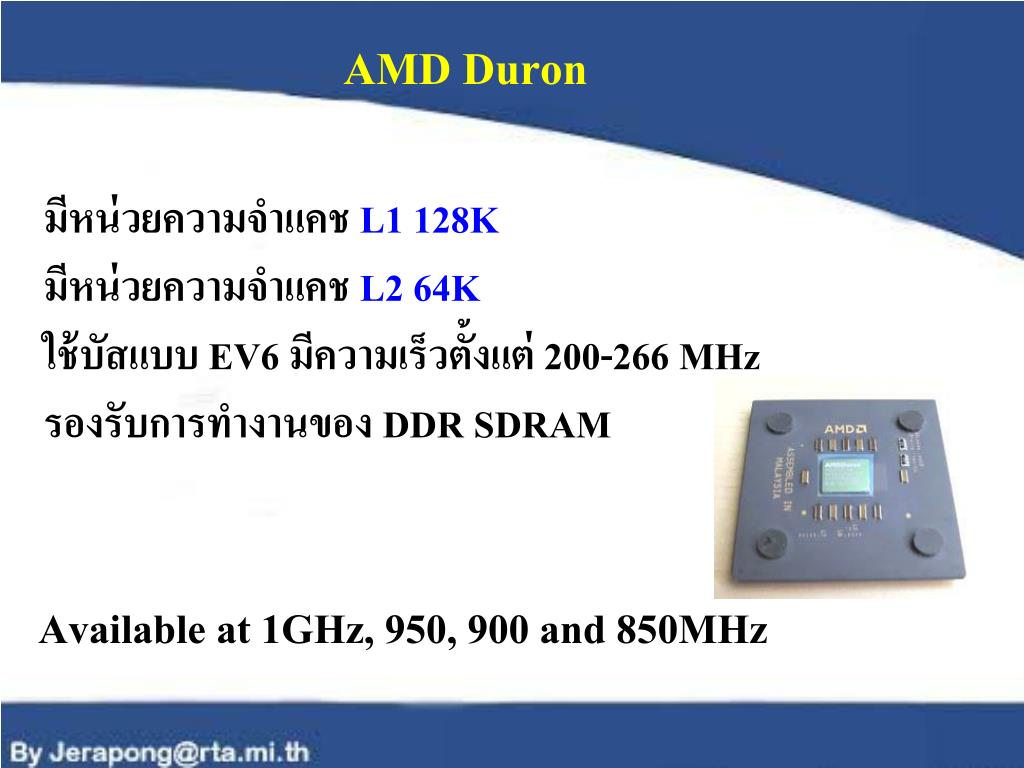

  32. AMD Duron มีหน่วยความจำแคช L1 128K มีหน่วยความจำแคช L2 64K ใช้บัสแบบ EV6 มีความเร็วตั้งแต่ 200-266 MHz รองรับการทำงานของ DDR SDRAM Available at 1GHz, 950, 900 and 850MHz

  33. การเลือกใช้งานซีพียู • พิจารณาจากวัตถุประสงค์การใช้งาน • PC เพื่องานพื้นฐาน • PC สำหรับมืออาชีพ • PC ประสิทธิภาพสูง • พิจารณาจากงบประมาณ

  34. PC เพื่องานพื้นฐาน • Intel Celeron 733, 800, 850, 900, 1000 MHz • AMD Duron 800, 850, 1000 MHz

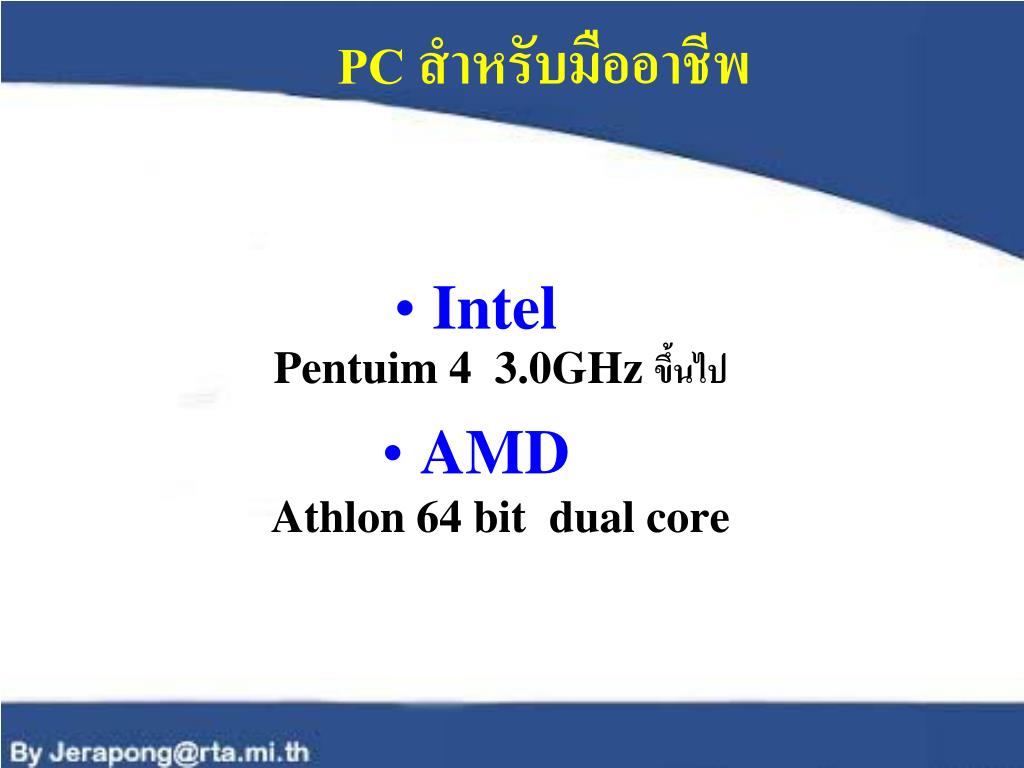

  35. PC สำหรับมืออาชีพ • IntelPentuim 4 3.0GHz ขึ้นไป • AMD Athlon 64 bit dual core

  36. PCประสิทธิภาพสูง • Intel Pentium 4 3.2 GB. Dual core 64 bit AMD Athlon 64 FX

  37. งานด้านกราฟฟิก,ออกแบบCADงานด้านกราฟฟิก,ออกแบบCAD Intel Pentium 4 3.0 GHz ขึ้นไป AMD Athlon 64 bit Athlon Palomino XP Dual Core

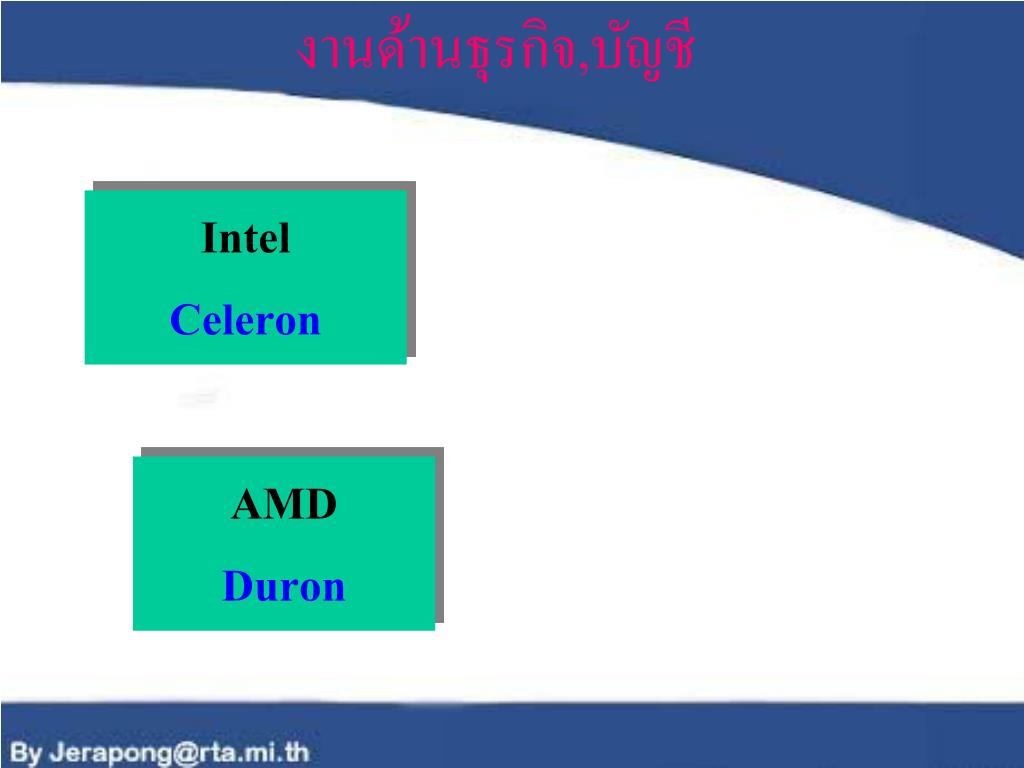

  38. งานด้านธุรกิจ,บัญชี Intel Celeron AMD Duron

  39. CPU Fan & Heat Sink 1. อลูมิเนียม 3. อลูมิเนียม ผสม ทองแดง 2. ทองแดง

  40. ระบบระบายความร้อนแบบทองแดงระบบระบายความร้อนแบบทองแดง

  41. ระบบระบายความร้อนด้วยน้ำระบบระบายความร้อนด้วยน้ำ

  42. ระบบระบายความร้อนด้วยน้ำระบบระบายความร้อนด้วยน้ำ

  43. ระบบระบายความร้อน

  44. ระบบระบายความร้อนด้วยน้ำระบบระบายความร้อนด้วยน้ำ

  45. สารเชื่อมความร้อน 1. ซิลิโคน กับ ซิงค์ออกไซค์ 2. ซิลิโคน กับ โพลิเซนเทติค นำความร้อนได้ดีกว่า 5 เท่า ลดความร้อนได้ 3 - 7 องศา 3. ซิลิโคน กับ ซิลเวอร์ นำความร้อนได้ดีกว่า 7 เท่า ลดความร้อนได้ 4 - 8 องศา
