  1. Dynamic Routing

  2. Sasaran • Definisi Dynamic Routing (Dynamic Routing Definition) • Routing Protocol (Protocol) • Routing Information Protocol (RIP) (RIP) D P R

  3. Dynamic Routing Definition • Definisi Dynamic Routing • AlasanPenggunaan Dynamic Routing • Static vs Dynamic Routing D

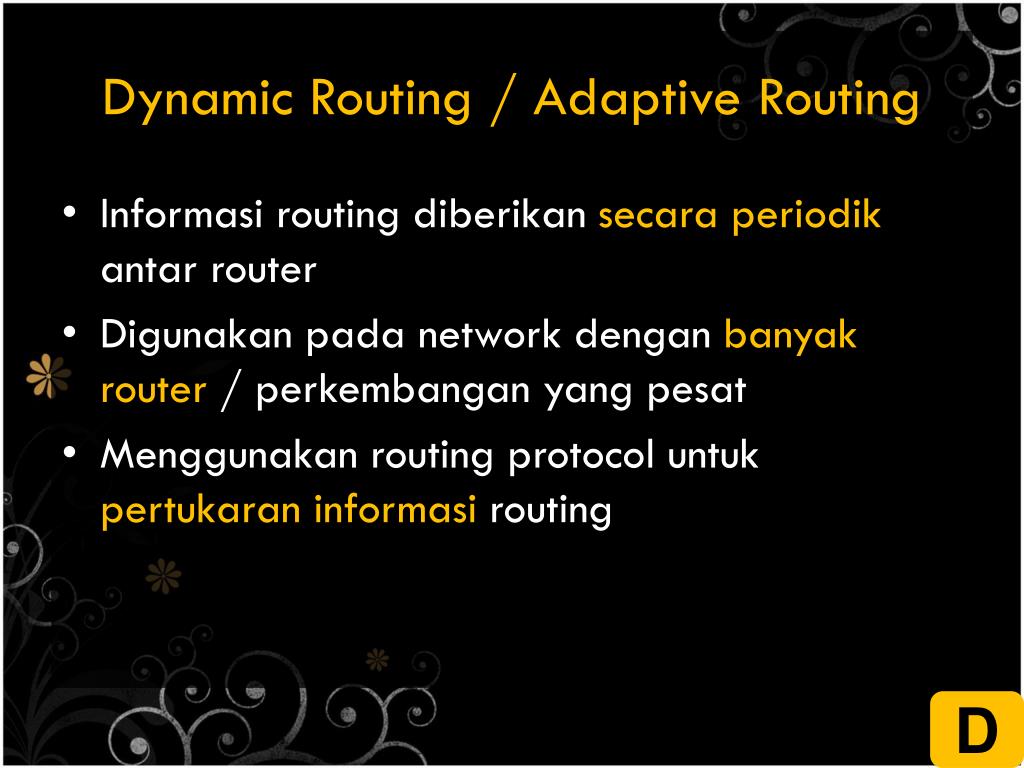

  4. Dynamic Routing / Adaptive Routing • Informasi routing diberikan secara periodik antar router • Digunakan pada network dengan banyak router / perkembangan yang pesat • Menggunakan routing protocol untuk pertukaran informasi routing D

  5. Mengapa Dynamic Routing? • Network bukansebuahsistem yang statis • Perkembangan network padaumumnyasangatpesat • Static routing memerlukan administrator untuk maintenance • Dynamic routing secaraotomatisakanberadaptasidenganperkembangan network D

  6. Static vs Dynamic Routing D

  7. Routing Protocol • Routing Metrics • Autonomous Systems • DefinisiRouting Protocol • JenisRouting Protocol • SifatRouting Protocol P

  8. Routing metrics • Definisi: Angka yang digunakanuntukmengindikasikanbiayadarisebuahrute • Tujuan: Memungkinkanpemilihanruteterbaikdiantarabeberaparuteketujuan yang sama • Faktor : • Hop Count (jarak) • Bandwidth (kapasitas) • Delay (waktu) • Load (kepadatan) • Reliability (tingkat error) P

  9. Definisi: Kumpulan jaringandibawahadministrasi yang sama ( contoh : ISP) danmenggunakanstrategi routing yang sama. Tujuan : Membagijaringan global menjadijaringan yang lebihkecildanlebihmudahdiatur AS 10 AS 20 Autonomous Systems P

  10. Routing Protocol • Perangkatlunak yang mempertukarkanrouting informationuntukmembentukrouting table • Melakukanupdaterouting tablesecaraperiodik • Berfungsiuntukmenentukanruteterbaik(jikaterdapatbeberaparuteuntuktujuan yang sama) P

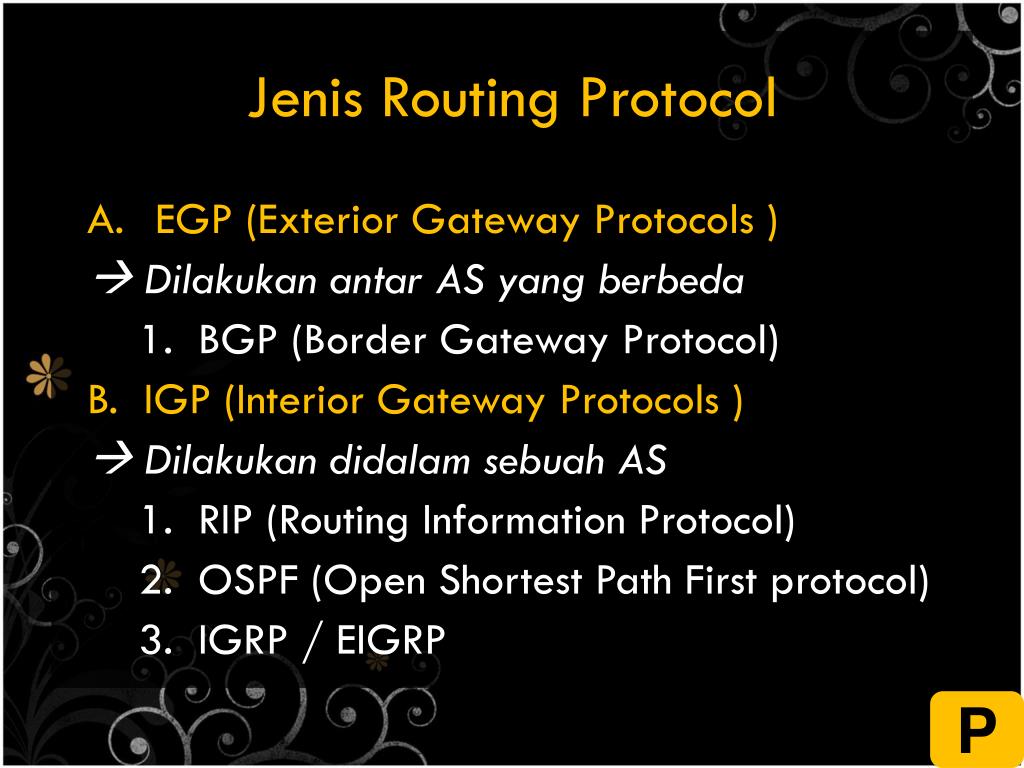

  11. Jenis Routing Protocol • EGP (Exterior Gateway Protocols )  Dilakukanantar AS yang berbeda • BGP (Border Gateway Protocol) B. IGP (Interior Gateway Protocols )  Dilakukandidalamsebuah AS • RIP (Routing Information Protocol) • OSPF (Open Shortest Path First protocol) • IGRP / EIGRP P

  12. Jenis Routing Protocol P

  13. Sifat Routing Protocol • Distance Vector • Informasidalamsetiap router berupa • Data jarak (hop count) danarah (vector – next hop) kesetiapjaringantujuan • Contoh : BGP, RIP, IGRP • Link State • Informasidalamsetiap router berupa • Data topologijaringansecaralengkapdanprosespenghitunganjarakterpendekkesetiapjaringantujuan • Contoh : OSPF • Hybrid • Campuranantara Distance Vector dan Link State • Contoh : EIGRP P

  14. Routing Information Protocol • Definisi RIP • Cara Kerja RIP • ImplementasiRIP • ContohSoal RIP R

  15. Routing Information Protocol • Merupakanprotocol routing yang digunakansecaraluasdi Internet • Memanfaatkanbroadcast addressuntukdistribusiinformasi routing • Menentukanruteterbaik (metric) dengan“hop count” terkecil • Update routingdilakukansecaraterusmenerus R

  16. Cara Kerja RIP • Host mendengarpadaalamatbroadcastjikaadaupdate routing dari gateway • Host akanmemeriksaterlebihdahulurouting table lokaljikamenerima update routing • Jikarutebelumada, informasisegeradimasukkanke routing table • Jikarutesudahada, metric yang terkecilakandiambilsebagaiacuan R

  17. Cara Kerja RIP (cont’d) • Rutemelaluisuatu gateway akandihapusjikatidakada update dari gateway tersebutdalamwaktutertentu • RIP akanmengirimkan update routing padaalamatbroadcastdisetiapnetwork yang terhubung R

  18. Implementasi RIP • Windows Server 2003 konfigurasi interfaces dengan RIPv2 melalui Routing and Remote Access • Linux  Semuasistem UNIX padaumumnyadilengkapirouted ( routing daemon )root@gap02015:~# routed • Cisco Menggunakanprotokol router RIP router(config)#router rip router(config-router)#network 192.168.1.0 R

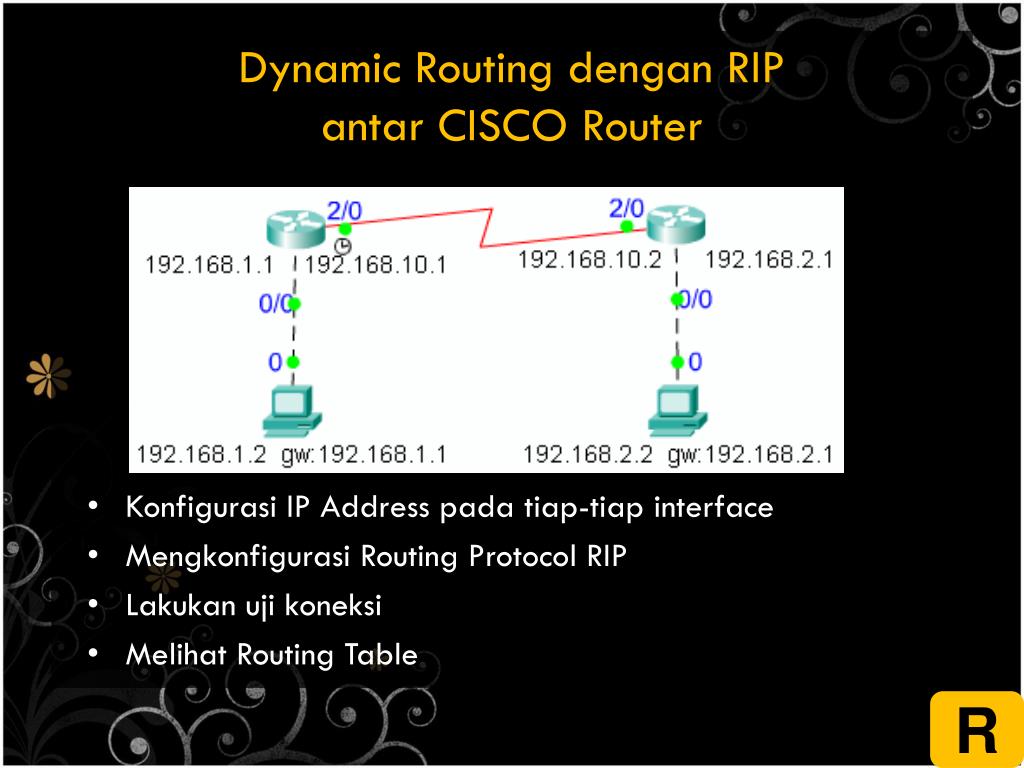

  19. Dynamic Routing dengan RIPantar CISCO Router • Konfigurasi IP Address padatiap-tiap interface • Mengkonfigurasi Routing Protocol RIP • Lakukanujikoneksi • Melihat Routing Table R

  20. Dynamic Routing dengan RIPpada 3 mesin CISCO Router • Konfigurasi IP Address padatiap-tiap interface • Mengkonfigurasi Routing Protocol RIP • Lakukanujikoneksi • Melihat Routing Table R

  21. Simpulan
