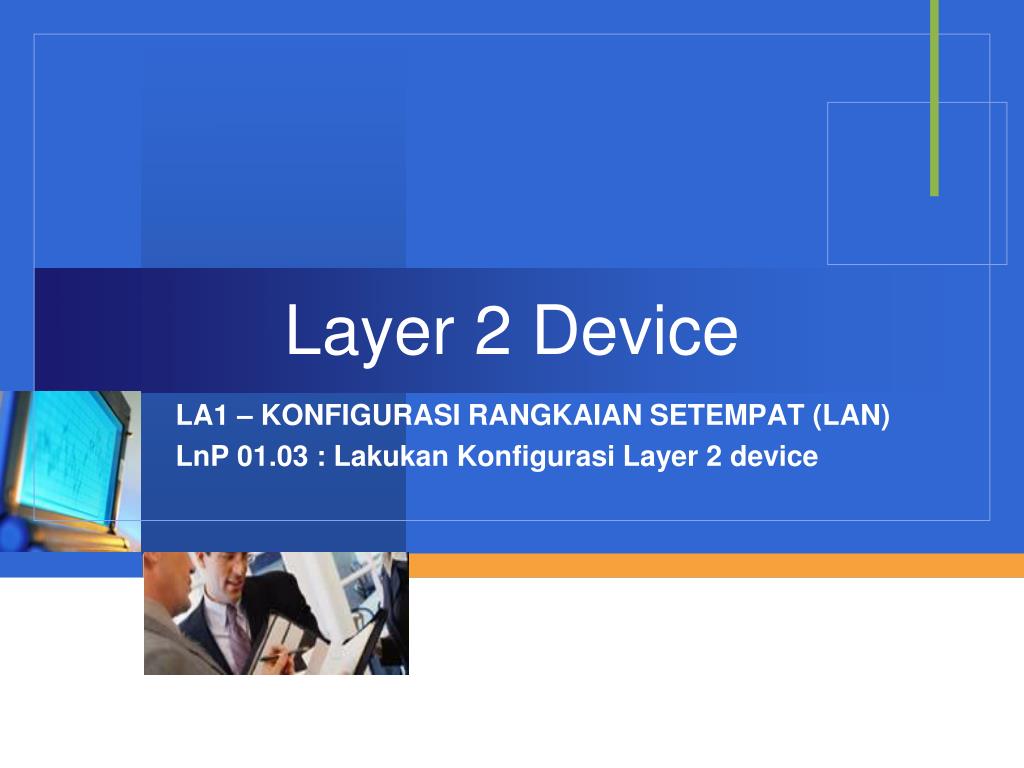

  1. Layer 2 Device LA1 – KONFIGURASI RANGKAIAN SETEMPAT (LAN) LnP 01.03 : LakukanKonfigurasi Layer 2 device

  2. Definisi : Lapisan Data Link menyediakanpenghantaran data secarafizikaldanmenanganisebarangralatdidalamtopologirangkaian. • Inibermaksud, Lapisan Data Link adalahuntukmemastikan data dihantarterusmenerusiperkakasan LAN seperti switch dan Bridges.

  3. Switch • Biasanya switch banyakdigunakanuntukjaringan LAN token star danswitch inidigunakansebagairepeater/penguat. • Berfungsiuntukmenghubungkankabel-kabel UTP ( Kategori 5/5e ) satukomputerdengankomputer yang lain. • Dalam switch biasanyaterdapatrouting. Routing berfungsibagimenghubungkanpenyambungandengankomputer lain dalamrangkaian LAN.

  4. Switch adalah hub pintar yang mempunyaikemampuanuntukmenentukantujuan MAC address dari packet. • Daripadamenghantarpacket kesemua port, switch meneruskannyake port dimanaiadialamatkan. Jadi, switch dapatmengurangkan traffic network.

  5. Switch memeliharadaftar MAC address yang dihubungkanke port-port yang iagunakanuntukmenentukanke mana harusmengirimkanpaketnya. • Keranaiaberoperasipada MAC address bukanpada IP address, switch secaraumumlebihcepatdaripadasebuah router.

  6. LakaranPenggunaan Switch

  7. Kenapa Switch LebihBaik? • Hub tidakdapatmenanganikesesakanrangkaian. Hub hanyamengulang signal yang masukkeseluruh port yang adapada hub tersebut. • Berbezadengan switch, didalam switch setiap port berfungsisebagaisuatu bridge. Jikasuatu port dihubungkandengansuatuperantimakasetiapperantiakanbersifatindependenterhadapperanti yang lain.

  8. 10/100 ethernet hub hanyabekerjasecara half-duplex, inibermaknasatuperantihanyadapatmengirimataumenerima data padasuatumasatertentusahaja. • Switch mampubekerjasecara full-duplex yang bermaksudmampumenerimadanmengirimkan data padamasa yang sama.Sebagaicontoh, Komputer 1- Komputer 2- Komputer 3- Printer- File Server- Uplink ke Internet

  9. PERBEZAAN SWITCH DAN HUB
