  1. ВнешниетелекоммуникационныешкафыВнешниетелекоммуникационныешкафы Reichle & De-Massari

  2. SZD НАРУЖНЫЕ(УЛИЧНЫЕ) ШКАФЫ

  3. SZD НАРУЖНЫЕ ШКАФЫ Свинчиваемая framworkконструкция Структура сделана из алюминиевых профилей. Каналы в алюминиевых профилях и в соединителях позволяют устранять колебание и создают дополнитель-ные ребра жесткости конструкции

  4. Панели, сделанные из рейл-профилей имеют двойную стенку с воздушной камерой. Фронт или боковые двери также сделаны из двойных стенных профилей и установлены в алюминиевую конструкцию. Сверху конструкция покрыта крышкой, сделанной из двухслойного стального листа. Между слоями есть воздушный промежуток, который служит для отвода кондесата влаги, (если он появляется).

  5. Два или три ригельных замка. Прокладка силикона (IP 54) Постамент (30-300 мм) Петли для подъема Дверной стопор Датчик открытия двери

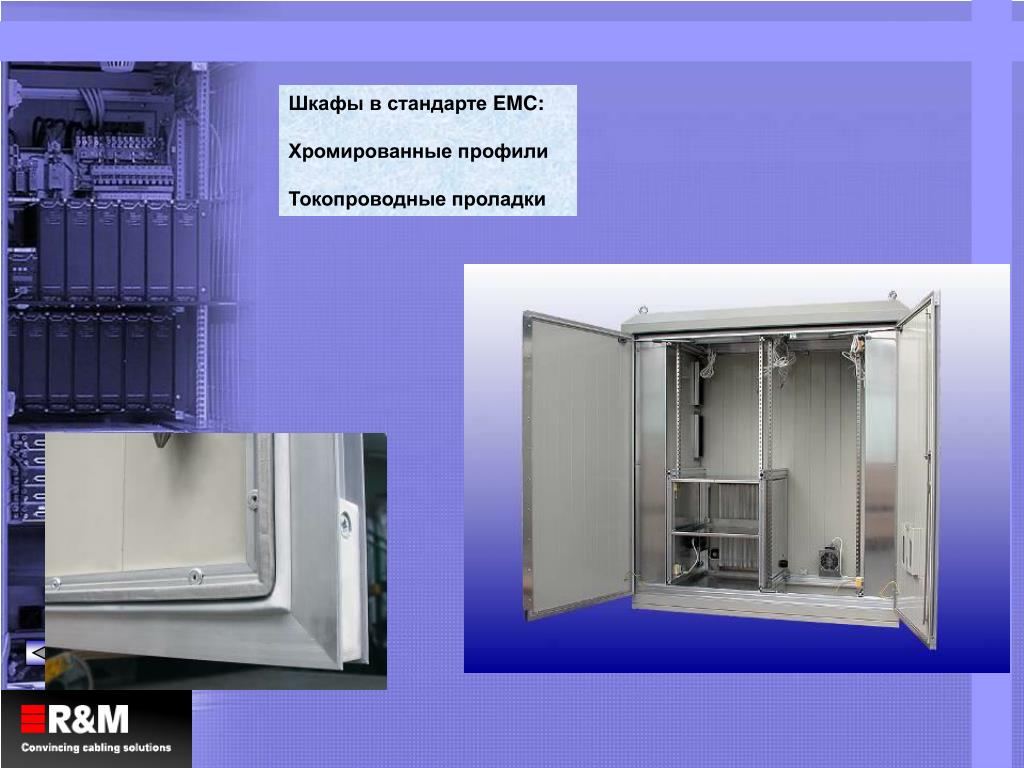

  6. Шкафы в стандарте EMC: Хромированные профили Токопроводные проладки

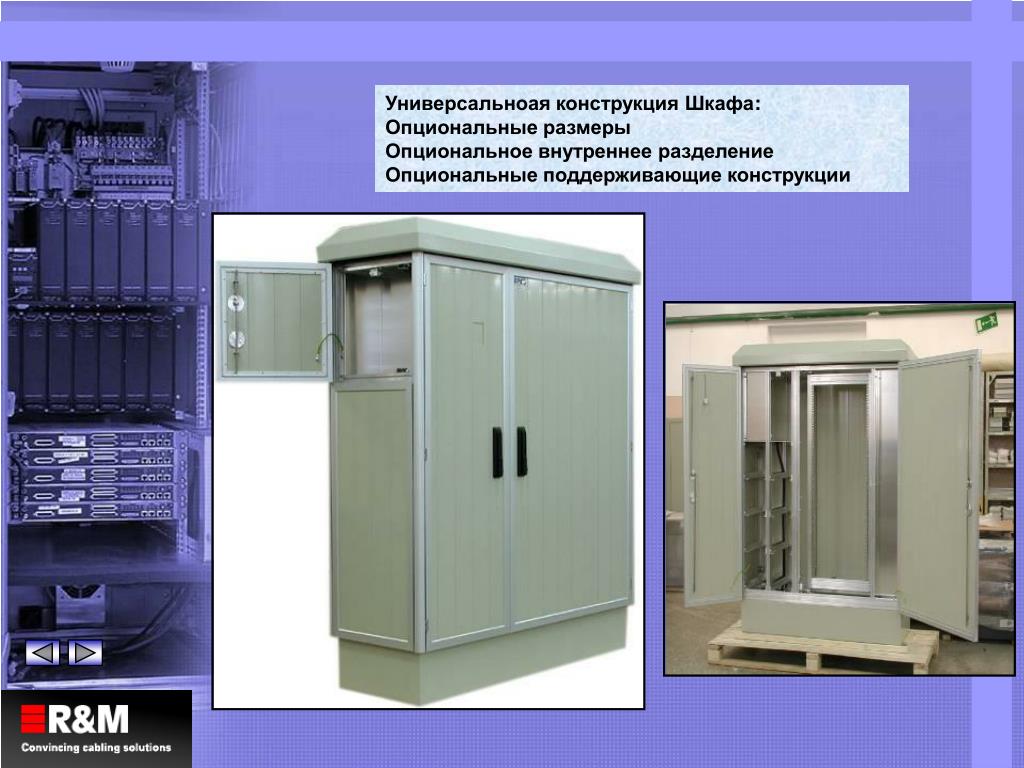

  7. Универсальноая конструкция Шкафа: Опциональныеразмеры Опциональное внутреннее разделение Опциональные поддерживающие конструкции

  8. Опциональныеразмеры

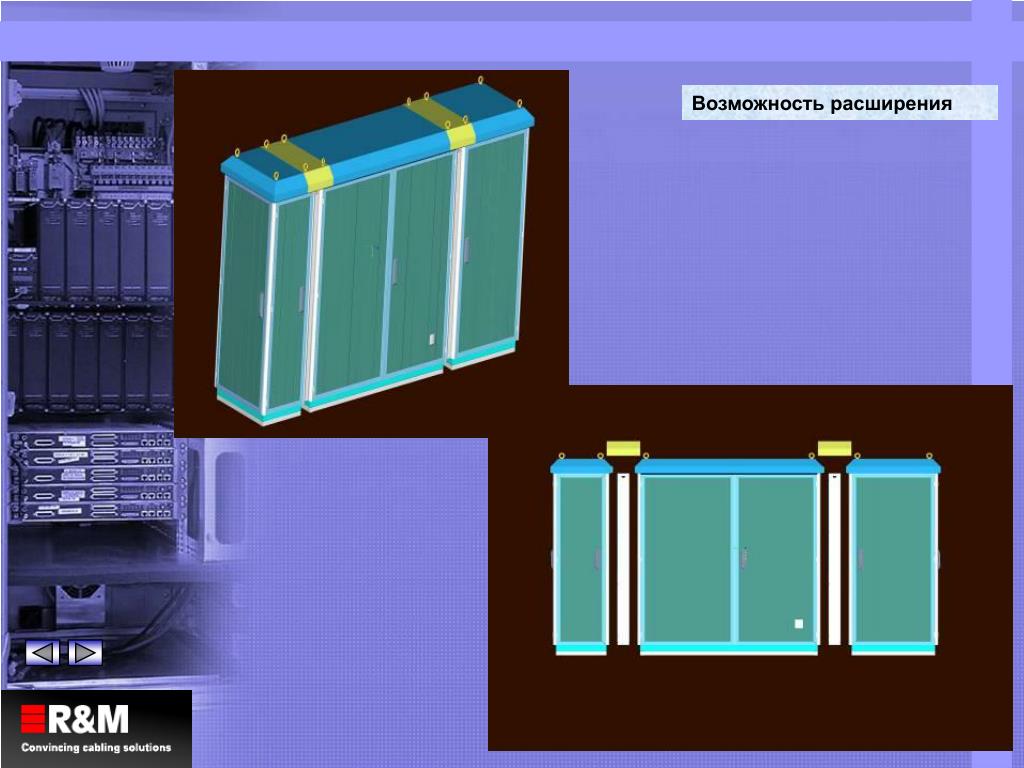

  9. Возможность расширения

  10. Примеры внутреннего разделения

  11. Батарейный отсек содержит полки для аккумуляторов Имеется возможность дегазирования  батарейногоотсека

  12. Отсек системы электропитания служит для установкитерминала сети электропитания с внешними элементами защиты. Имеется возможность установки счетчика электроэнергии

  13. MDF отсек a. Герметичные вводы между отсеками в. подвижныеподдерживающие конструкции

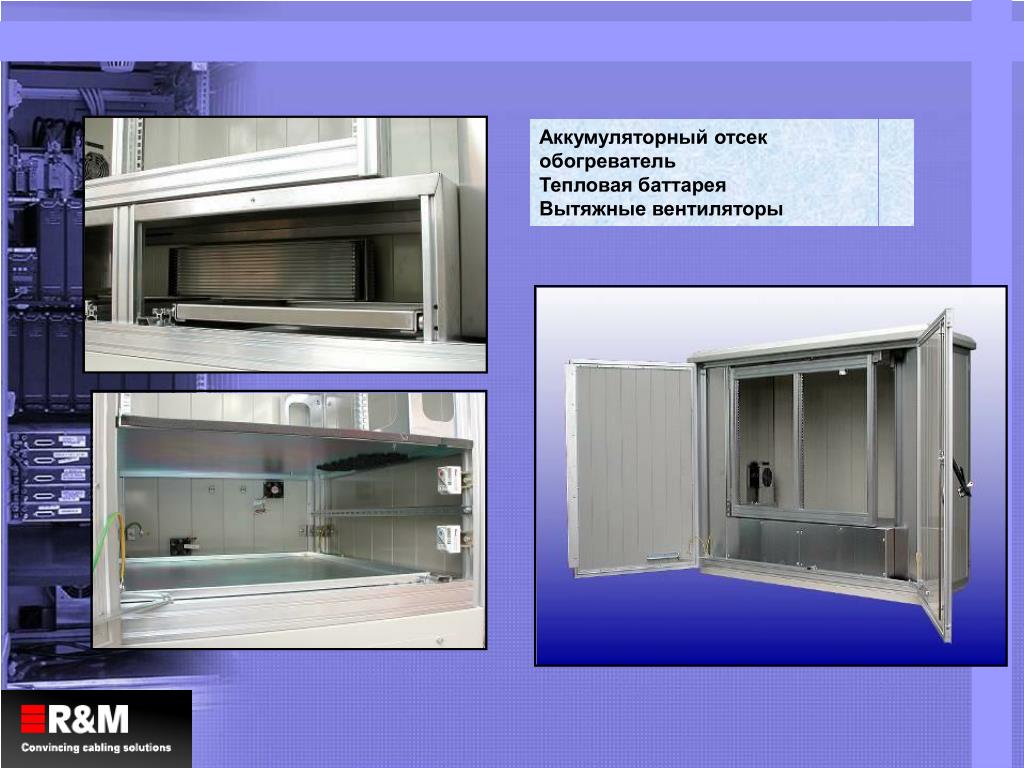

  14. Аккумуляторный отсек обогреватель Тепловая баттарея Вытяжные вентиляторы

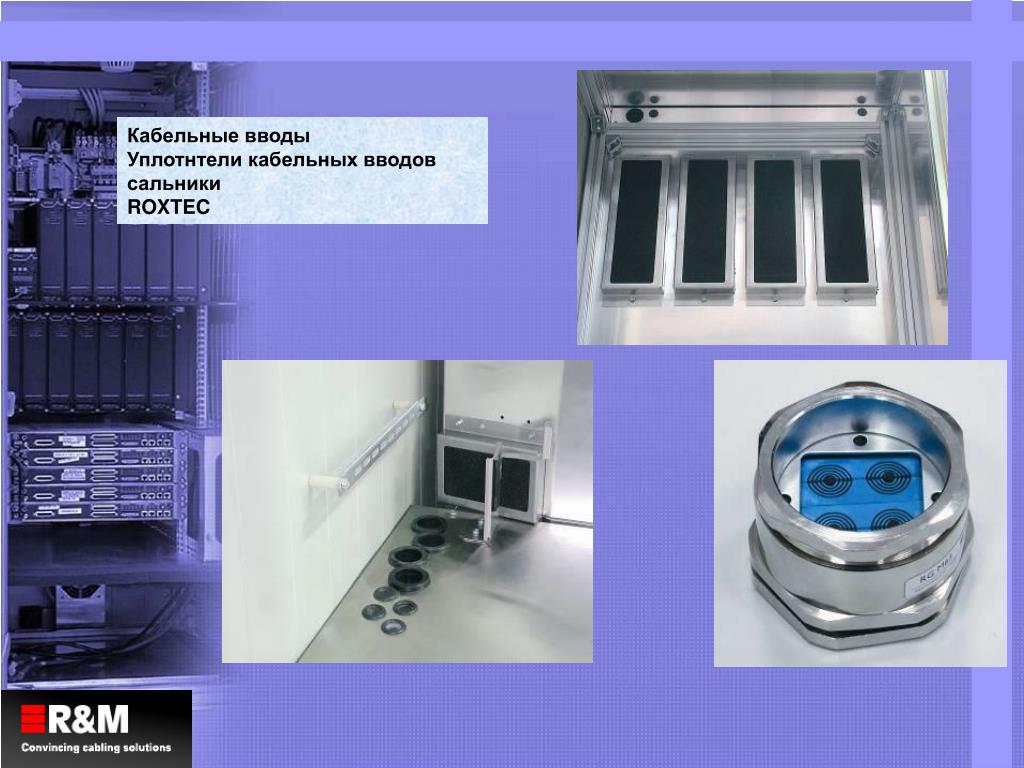

  15. Кабельные вводы Уплотнтели кабельных вводов сальники ROXTEC

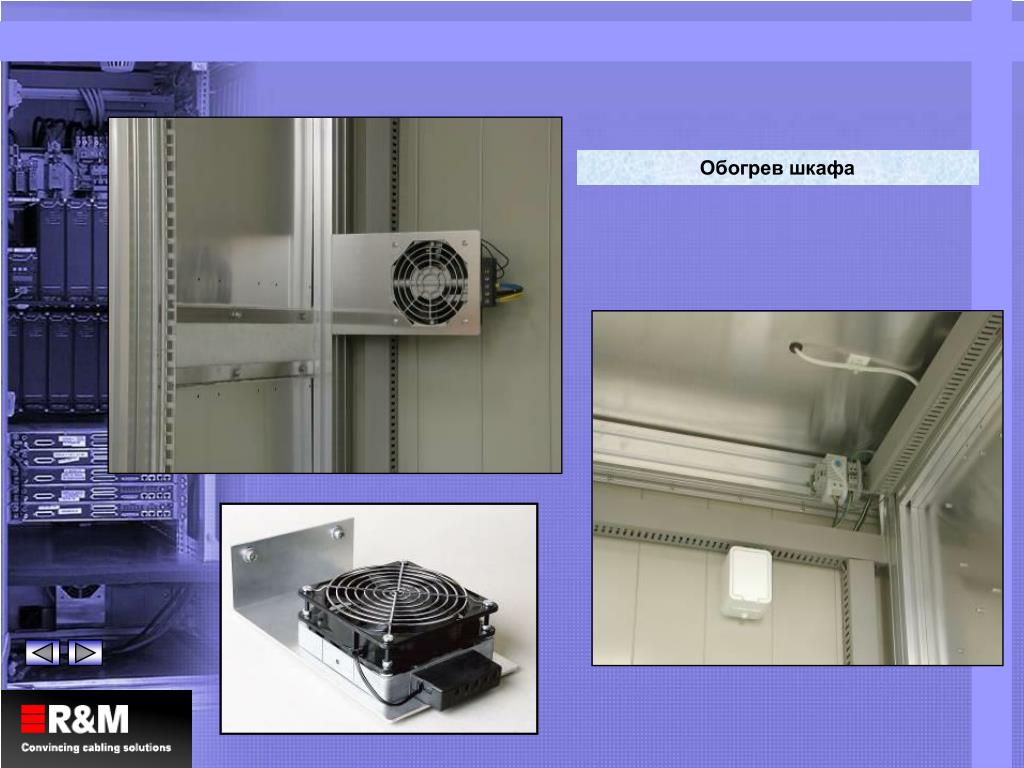

  16. Обогрев шкафа

  17. Охлаждение и вентиляция Шкафа: Гравитационная вентиляция Вентиляторы крышки Вентиляторы внутреннего обдува шкафа

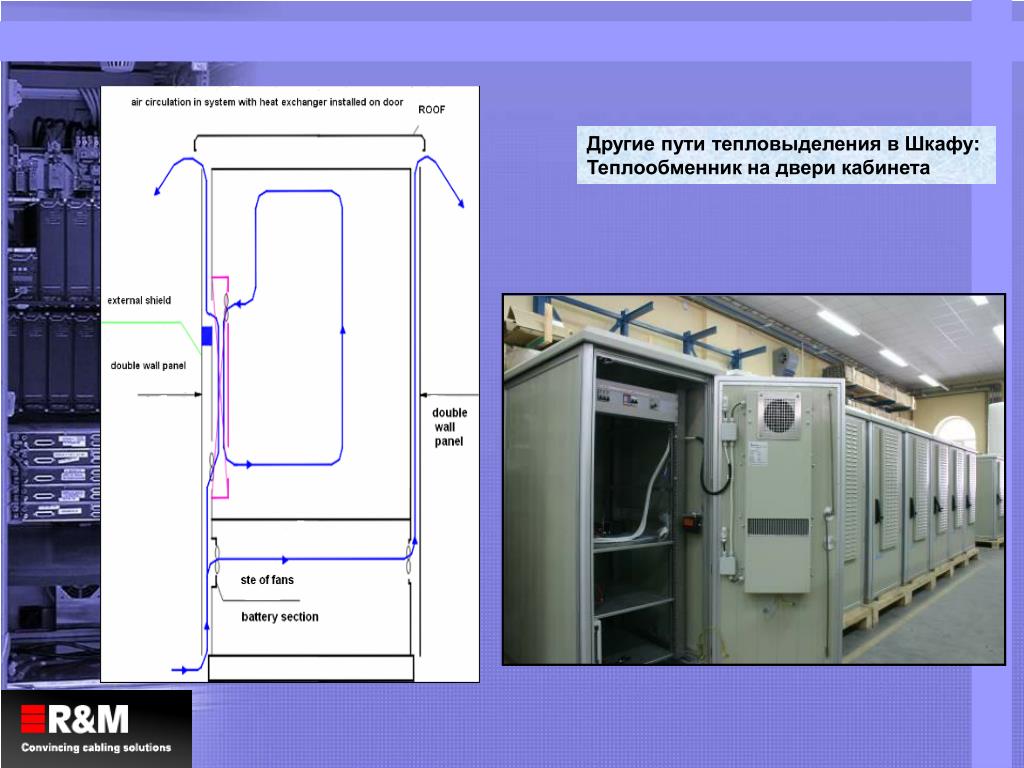

  18. Другие пути тепловыделения в Шкафу: Теплообменник на двери кабинета

  19. Теплообменник на двери кабинета

  20. Другие пути тепловыделения в Шкафу: Теплообменник крышки Шкафа

  21. Другие пути тепловыделения в Шкафу : Прямая вентиляция

  22. Прямая вентиляция через крышу

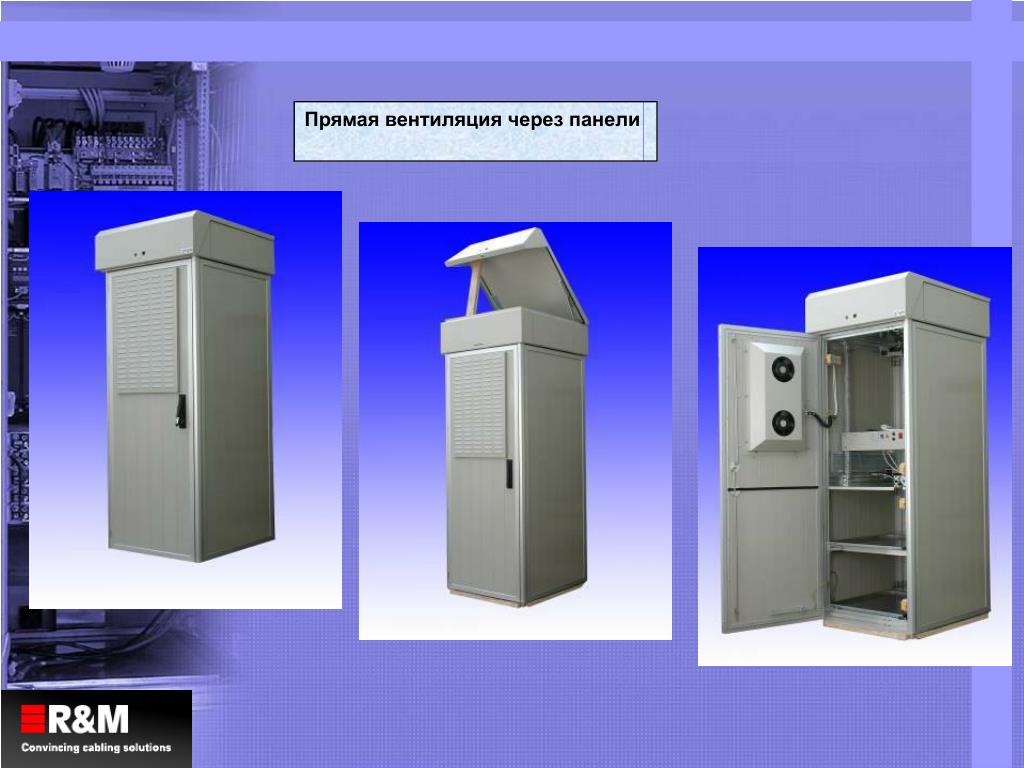

  23. Прямая вентиляция через панели

  24. Шкафы с воздушным кондинционерованием

  25. Спасибо за внимание!
