  1. PSTI-POLNES Elektronika II

  2. DeskripsiUmum Diagram AnalisaRangkaian DC IstilahdalamanalisaRangkaian DC HukumDasar Pendahuluan

  3. Elektronika ilmu yang mempelajaritentangkelakuanaruslistrik yang mengalirpadaperalatanelektronika. RangkaianElektronik interconnection antaraperalatanelektronika, untukmembentuksuatufungsitertentu. Pendahuluan

  4. diagram digunakanuntukmerefresentasikanrangkaianelektronikdalamkertasatau media lain. contoh diagram: Block Diagram, Schematic Diagram, pictorial Diagram

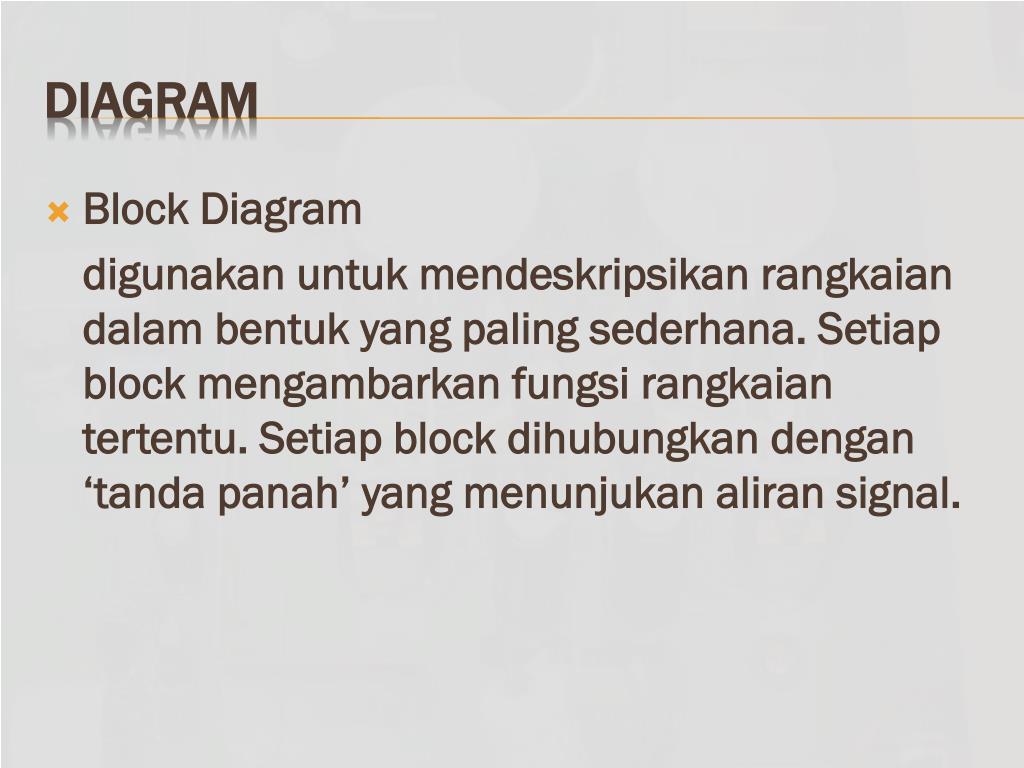

  5. Block Diagram digunakanuntukmendeskripsikanrangkaiandalambentuk yang paling sederhana. Setiap block mengambarkanfungsirangkaiantertentu. Setiap block dihubungkandengan ‘tandapanah’ yang menunjukanaliran signal. Diagram

  6. Block Diagram Block diagram yang mengambarkansistempenguat audio. Diagram

  7. Pictorial Diagram digunakanuntukmemberikangambaran yang lebih detail, padainterkoneksikomponenelektronik. pada diagram inibentukkomponensecaranyataakanditampilkan. Diagram

  8. Pictorial Diagram Diagram

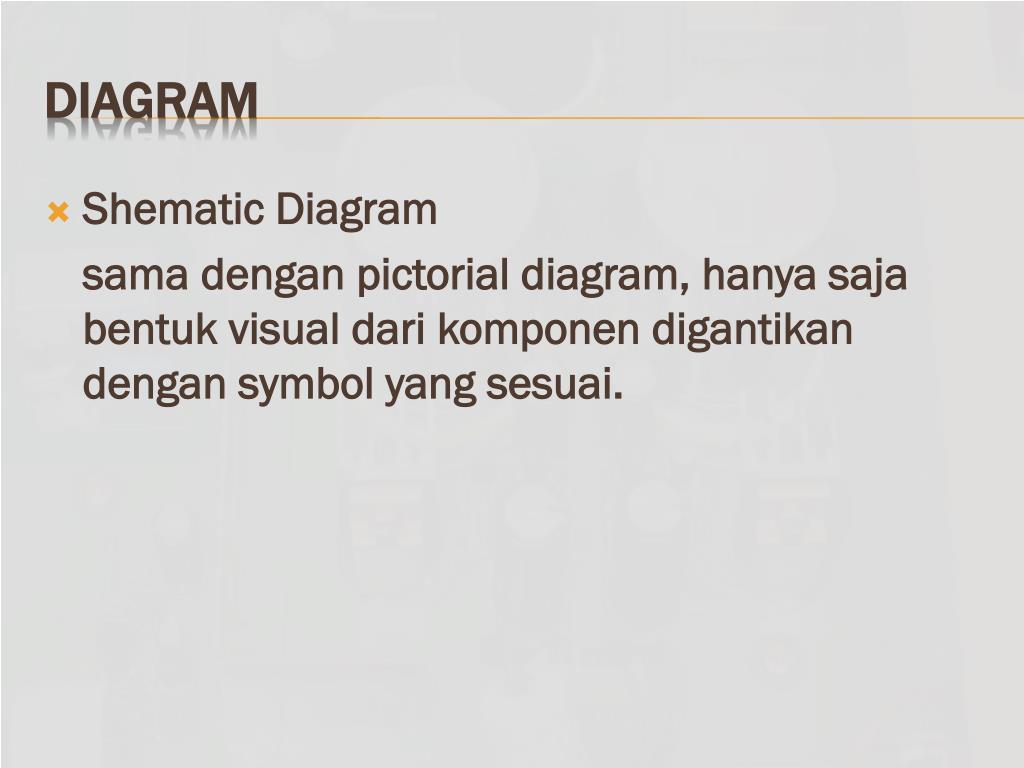

  9. Shematic Diagram samadengan pictorial diagram, hanyasajabentuk visual darikomponendigantikandengan symbol yang sesuai. Diagram

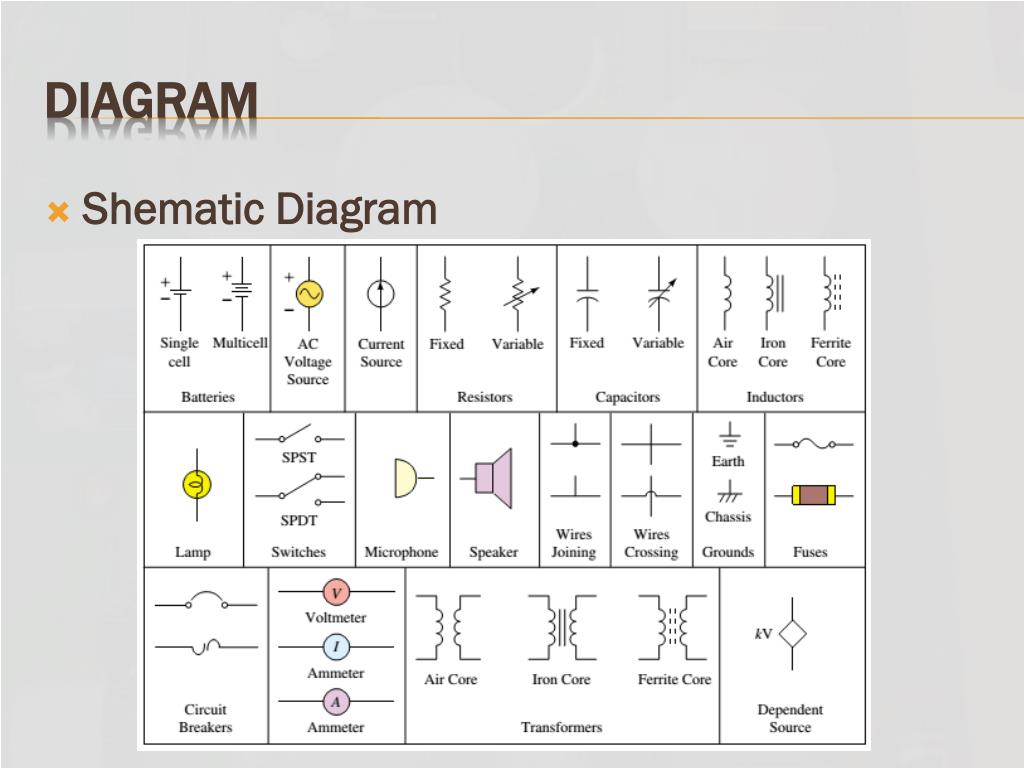

  10. Shematic Diagram Diagram

  11. Terdapat 2 type rangkaianelektronika • Rangkaian DC • Rangkaian AC AnalisaRangkaian DC

  12. Analisasangatdiperlukandalamdesain, ataumeng-evaluasiperformance darirangkaian. aturandasar yang digunakandalamanalisarangkaian DC yaituHukum Ohm, hukumaruskirchhoff (KCL) danhukumtegangankirchhoff (KVL). metode yang seringdigunakandalamanalisasepertimesh,Nodal,Thevenin,Norton, Superposisidll AnalisaRangkaian DC

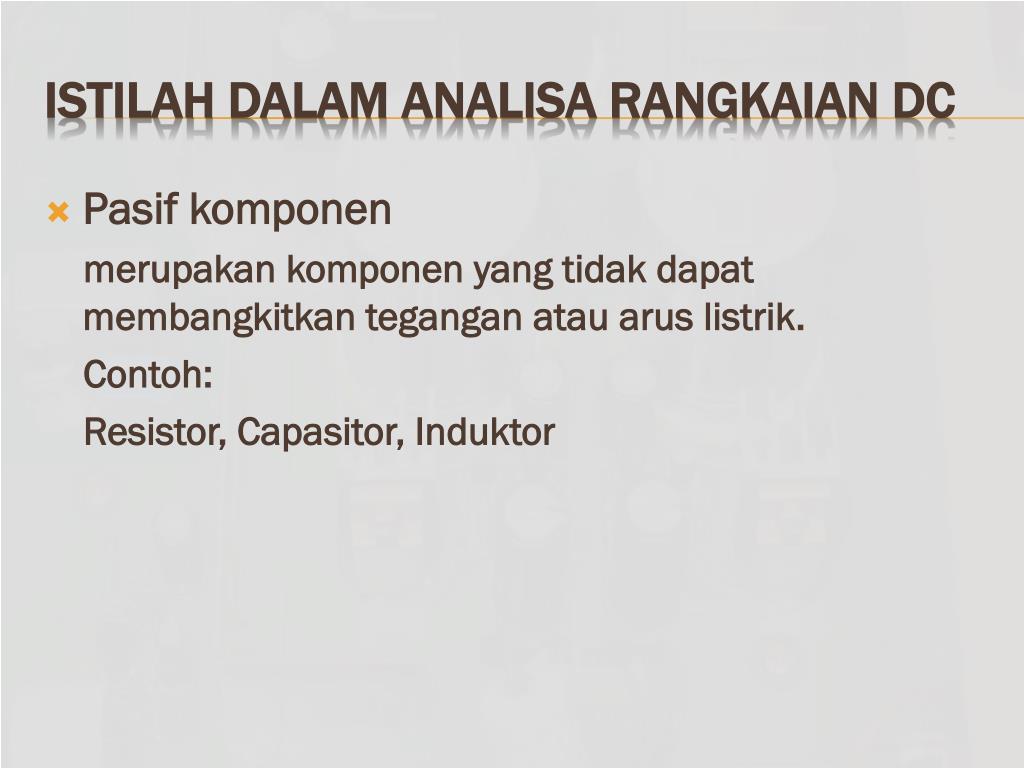

  13. Pasifkomponen merupakankomponen yang tidakdapatmembangkitkanteganganatauaruslistrik. Contoh: Resistor, Capasitor, Induktor IstilahdalamanalisaRangkaian DC

  14. Aktifkomponen merupakankomponen yang dapatmembangkitkanteganganatauaruslistrik. Contoh: Transistor, OP-Amp, Battry IstilahdalamanalisaRangkaian DC

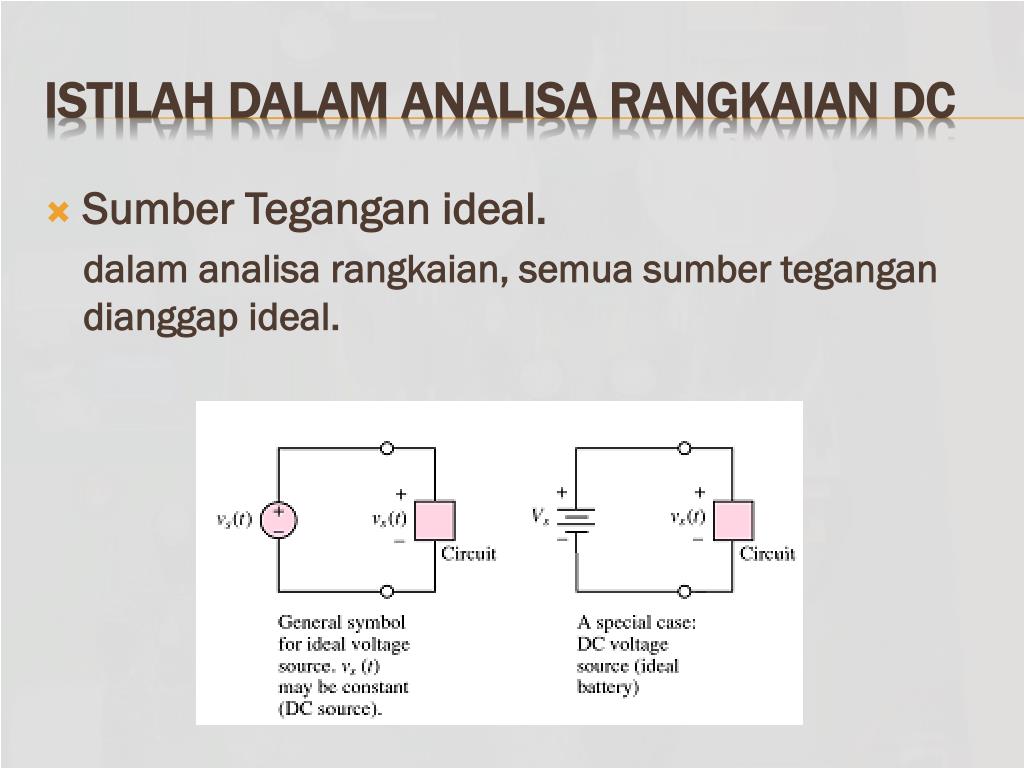

  15. SumberTegangan ideal. dalamanalisarangkaian, semuasumbertegangandianggap ideal. IstilahdalamanalisaRangkaian DC

  16. SumberArus ideal. Sumberarusmerupakan device yang dapatmenghasilkanarus yang konstan, dan independent terhadaprangkaian yang terhubung. IstilahdalamanalisaRangkaian DC

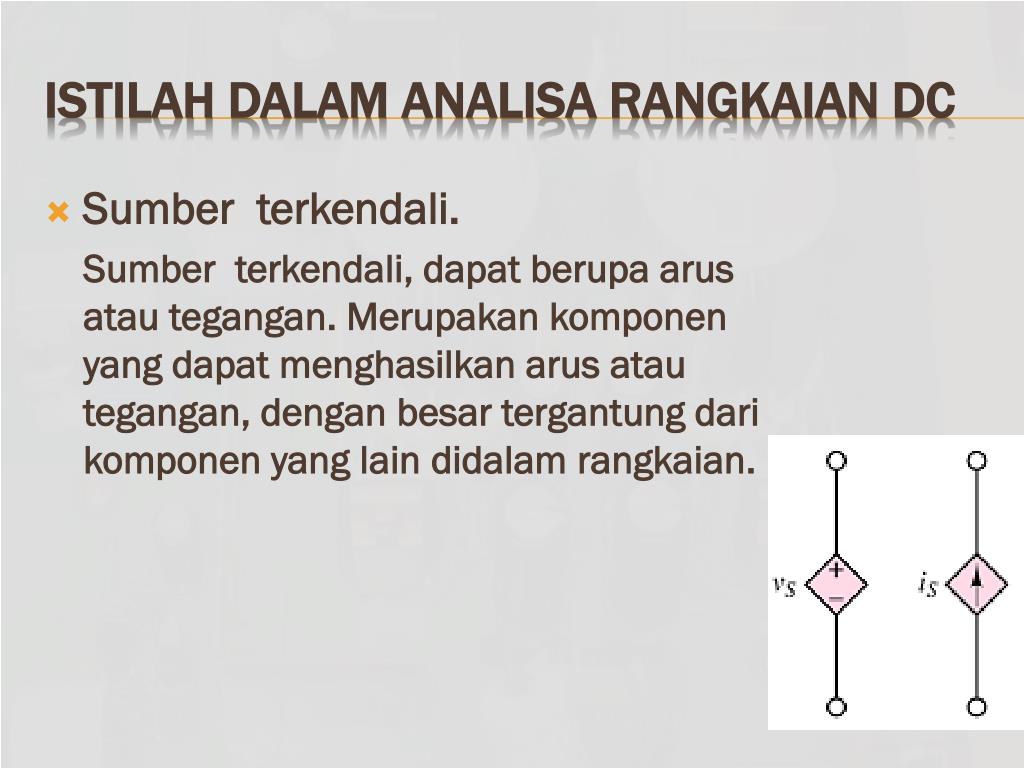

  17. Sumberterkendali. Sumberterkendali, dapatberupaarusatautegangan. Merupakankomponen yang dapatmenghasilkanarusatautegangan, denganbesartergantungdarikomponen yang lain didalamrangkaian. IstilahdalamanalisaRangkaian DC

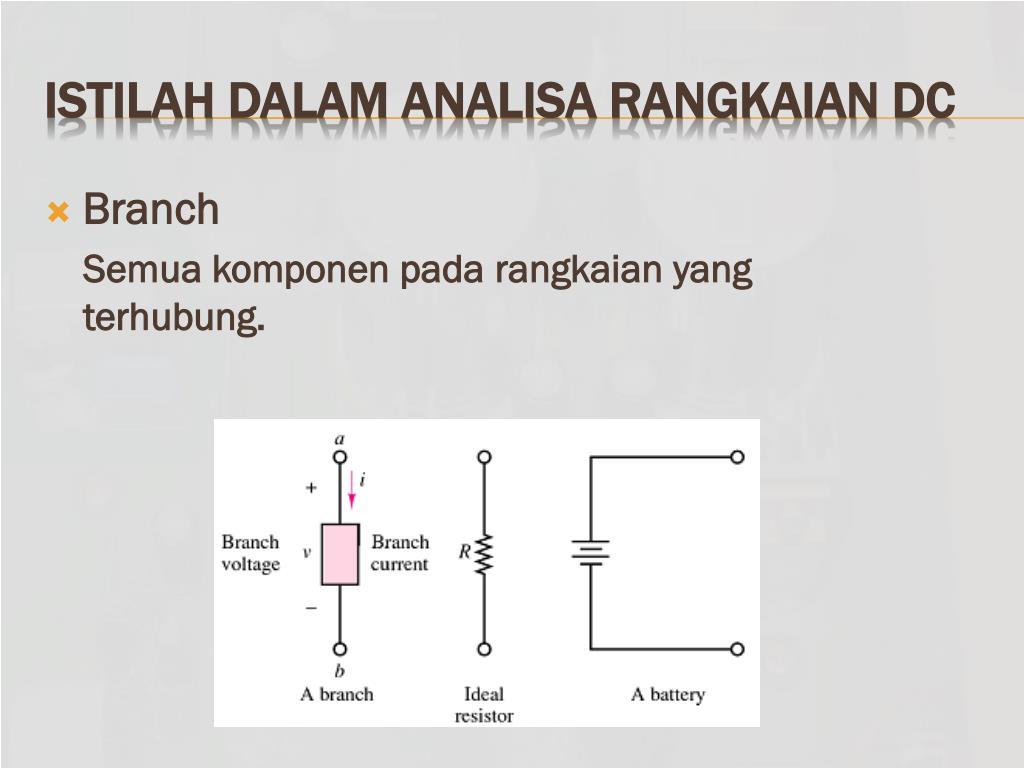

  18. Branch Semuakomponenpadarangkaian yang terhubung. IstilahdalamanalisaRangkaian DC

  19. Node Hubungandariduaataulebih branch. IstilahdalamanalisaRangkaian DC

  20. Loop Koneksitertutupdari branch IstilahdalamanalisaRangkaian DC

  21. Mesh Adalah loop yang didalamnyatidakterdapat loop lainnya. IstilahdalamanalisaRangkaian DC

  22. Hukum Ohm (Georg Simon Ohm) • Setiap material secaraumummemilikikarateristikuntukmenahanaruslistrik, yang disebutresistansi (simbol: R) • Resistansisuatu material, dalammatematisdituliskan : HukumDasar

  23. Hukum Ohm • Setiap material yang memilikiresistansi, sehinggamampumenghambataliranaruslistrikdisebut resistor • Hukum ohm menyebutkan “teganganpada resistor adalahsebandingsecaralangsungantaraarus yang melaluidanresistansinya” HukumDasar

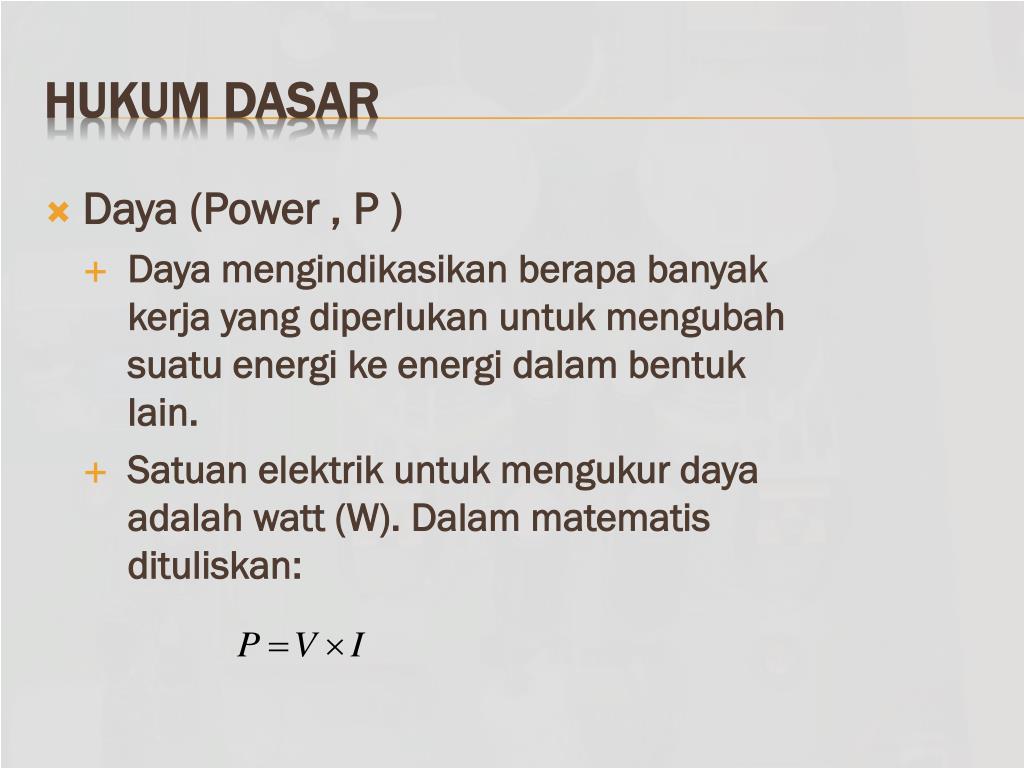

  24. Daya (Power , P ) • Dayamengindikasikanberapabanyakkerja yang diperlukanuntukmengubahsuatuenergikeenergidalambentuk lain. • Satuanelektrikuntukmengukurdayaadalah watt (W). Dalammatematisdituliskan: HukumDasar

  25. Daya (Power , P ) • Padarangkaianelektrik, sebagianenergiakandiubahmenjadipanaspadasetiapkomponen. Ataubiasadisebutpower disipasi. HukumDasar

  26. Example 1.1. • Example 1.2. HukumDasar TentukanbesarArus, dandisipasidayapada resistor Tentukanbesartegangan, dandisipasidayapada resistor

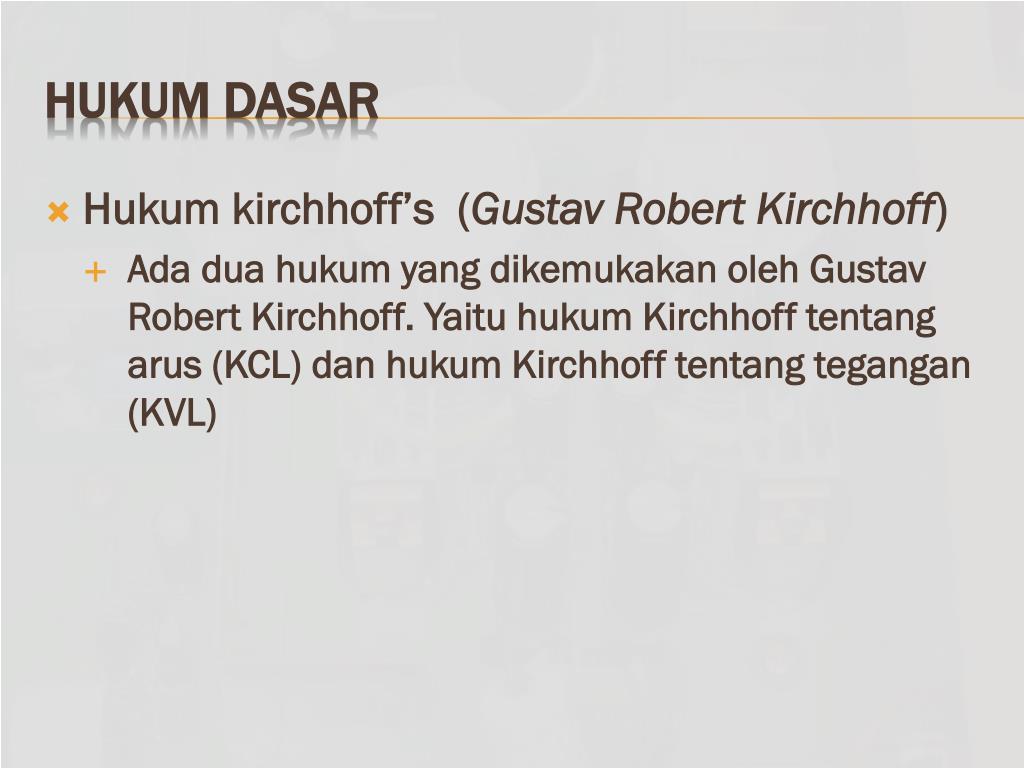

  27. Hukumkirchhoff’s (Gustav Robert Kirchhoff) • Adaduahukum yang dikemukakanoleh Gustav Robert Kirchhoff. Yaituhukum Kirchhoff tentangarus (KCL) danhukum Kirchhoff tentangtegangan (KVL) HukumDasar

  28. Hukumkirchhoff’s (Gustav Robert Kirchhoff) • KCL : jumlaharuspadanode adalah nol. HukumDasar

  29. Hukumkirchhoff’s (Gustav Robert Kirchhoff) • KVL : jumlahteganganpadarangkaiantertutupadalah nol. HukumDasar

  30. Example 1.3 • Example 1.4 HukumDasar Denganmenggunakan KVL tentukan V1 dan V2 Denganmenggunakan KVL tentukan V1 dan V2

  31. Example 1.5 • Example 1.6 HukumDasar tentukan Vo dani Vxdan Vo

  32. Example 1.7 • Example 1.8 HukumDasar tentukan Vo dani tentukan Vo dani

  33. Sebuahrangkaian, terdiridaribeberapa element (brach) yang salingterhubung, sehinggamembentukrangkaiantertutup. 2 macamhubungan yang terjadiyaitu SERI dan PARALLEL. Rangkaianseri & parallel

  34. Rangkaian Seri Rangkaianseri & parallel padarangkaian, Arus R1 = Arus R2

  35. Rangkaian Seri jikapadarangkaian, R1 dan R2 digantidengan R penganti (Req) Rangkaianseri & parallel padarangkaian, ArusdenganReq Dari Pers (1) dan (2)

  36. Rangkaian Seri • Arus yang lewatpadarangkaianseriadalahsama. • Rangkaianseriadalahrangkaianpembagitegangan • Reqpadarangkaianseriadalahjumlahresistansidari resistor yang terhubungseri • Untuk N resistor yang terhubungseri, maka Rangkaianseri & parallel

  37. Rangkaian Parallel Rangkaianseri & parallel padarangkaian, teganganR1 = teganganR2

  38. RangkaianParallel jikapadarangkaian, R1 dan R2 digantidengan R penganti (Req) Rangkaianseri & parallel padarangkaian, ArusdenganReq Dari Pers (1) dan (2)

  39. RangkaianParallel jikapadarangkaian, R1 dan R2 digantidengan R penganti (Req) Rangkaianseri & parallel padarangkaian, ArusdenganReq Karena VR1=VR2=V

  40. RangkaianParallel • Teganganpadatiapkomponenadalahsama. • Rangkaian parallel adalahrangkaianpembagiarus • Reqpadarangkaian parallel adalahhasil kali tiapresistansidibagidenganjumlahtiapresistansi • Untuk N resistor yang terhubung parallel, maka Rangkaianseri & parallel
