  1. TCP/IP Zaini, PhD Jurusan Teknik Elektro Universitas Andalas 2012

  2. Sejarah • Tahun 1973, U.S. Defense Advanced Research Projects Agency (DARPA) pertama kali mengusulkan TCP/IP sebagai standar untuk menghubungkan jaringan yang ada sehingga dapat bertukar informasi. • Kelebihan utama TCP/IP adalah pengguan nya pada sistem komputasi yang heterogen (PC, Mac, Windows, Linux dll). • TCP/IP merupakan protocol suite yang berarti tersusun dari sejumlah protokol.

  3. Protokol aplikasi • Bertanggung-jawab untuk memulai permintaan (request) pada sisi client dan menjawab permintaan pada sisi server. • Contoh: Hypertext Transfer Protocol (HTTP), File Transfer Protocol (FTP), Simple Mail Transfer Protocol (SMNP) dan Post Office Protocol 3 (POP3)

  4. Capture paket FTP dengan wireshark

  5. Connection dan Connectionless • Pada komunikasi yg connection-oriented, kedua host harus terhubung dan menyetujui aturan percakapan. • Koneksi kedua host tersebut dikenal dengan session. • Protokol bertanggung-jawab memonitor session dan memastikan data terkirim sampai di penerima. • Pada komunikasi yg connectionless-oriented, session tidak dibentuk sebelum pengiriman data. • Setelah data dikirim, tidak diperiksa apakah data sudah sampai di penerima.

  6. Session mengakhiri memulai (Mike Meyers, 2009)

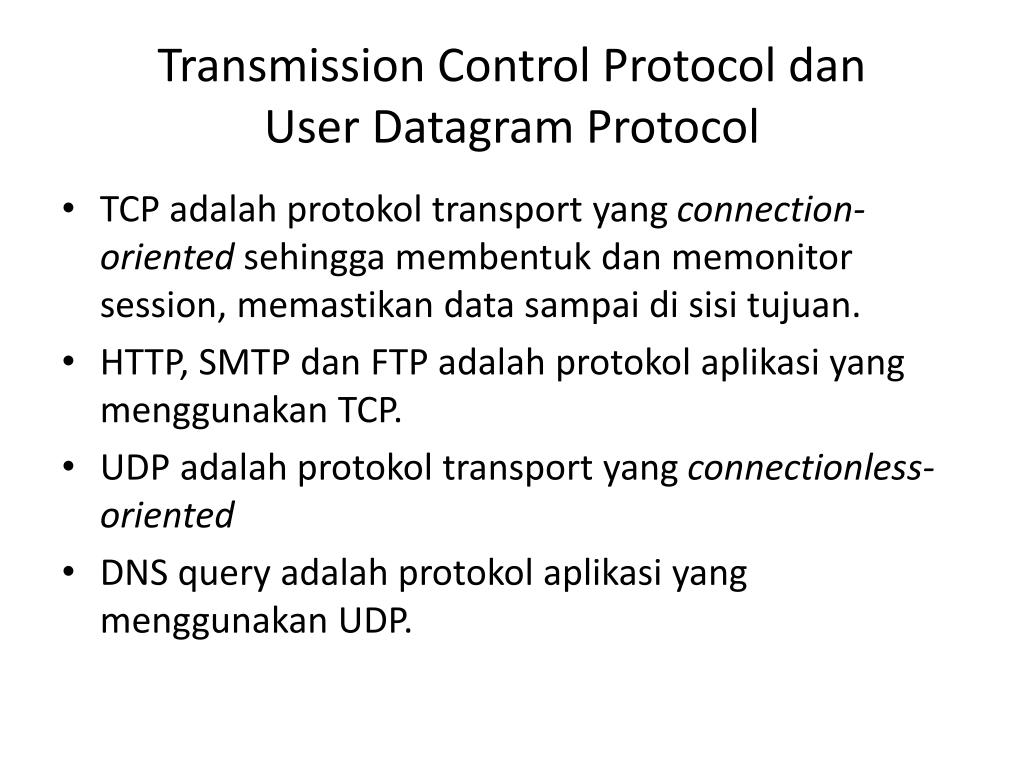

  7. Transmission Control Protocol dan User Datagram Protocol • TCP adalah protokol transport yang connection-oriented sehingga membentuk dan memonitor session, memastikan data sampai di sisi tujuan. • HTTP, SMTP dan FTP adalah protokol aplikasi yang menggunakan TCP. • UDP adalah protokol transport yang connectionless-oriented • DNS query adalah protokol aplikasi yang menggunakan UDP.

  8. Capture segmen TCP dengan wireshark

  9. Internet Protocol • Bertanggung-jawab untuk pengalamatan dan routing data ke sisi penerima. • Protokol menggunakan alamat IP untuk menentukan rute data ke tujuan.

  10. Capture paket IP dengan wireshark

  11. Address Resolution Protocol • Jika host mengirimkan data ke tujuan, alamat MAC host tujuan harus diketahui. • ARP mengkonversi alamat IP tujuan menjadi alamat MAC tujuan. • Pada sebuah LAN, ini dilakukan dengan mengirimkan paket broadcast yang berisi “Whoever has this IP address, Ineed your MAC address!”

  12. Address Resolution Protocol

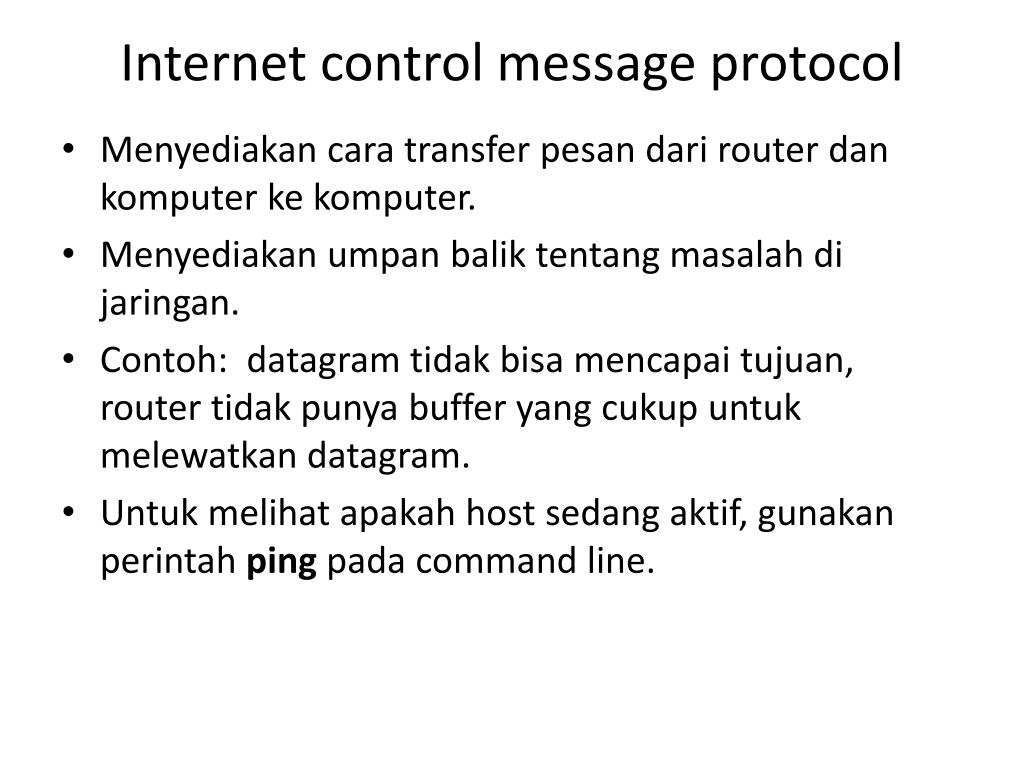

  13. Internet control message protocol • Menyediakan cara transfer pesan dari router dan komputer ke komputer. • Menyediakan umpan balik tentang masalah di jaringan. • Contoh: datagram tidak bisa mencapai tujuan, router tidak punya buffer yang cukup untuk melewatkan datagram. • Untuk melihat apakah host sedang aktif, gunakan perintah ping pada command line.

  14. Capture paket ICMP dengan wireshark

  15. Alamat IP Terdiri dari 32 bit : 11000000.10101000.00000100.00000010 (Mike Meyers, 2009)

  16. ID jaringan • Untuk membedakan satu LAN dengan yang lain, setiap komputer di LAN harus berbagi alamat IP yang sangat mirip. • Pada contoh LAN diatas, alamat jaringan adalah 192.168.0.0 • Komputer 2 berbagi 3 angka pertama dari alamat IP. • Contoh ID komputer pada LAN diatas adalah 6 & 15. • Alamat broadcast (192.168.0.255) digunakan untuk menghubungi semua komputer di LAN

  17. Subnet mask Menentukan apakah alamat tujuan adalah IP lokal atau global. (Mike Meyers, 2009)

  18. Diagram router Default gateway : alamat IP milik router yang terhubung ke LAN (Mike Meyers, 2009)

  19. Routing table • Berisi semua jaringan tujuan dan cara mencapai jaringan tersebut. • Pada static routing, tabel tersebut diisikan oleh administrator dan hanya cocok untuk jaringan kecil. • Pada dynamic routing, router secara otomatis bertukar informasi dengan router tetangga dalam membuat tabel rute.

  20. Subnetting Merubah subnet mask untuk membagi range dari IP.

  21. Range IP Alamat pertama: Alamat terakhir: Alamat broadcast: Glen E. Clarke, 2009

  22. Kelas alamat IP • Internet AssignedNumbers Authority (IANA) memecah alamat IP yang ada menjadi beberap kelas. (Mike Meyers, 2009)

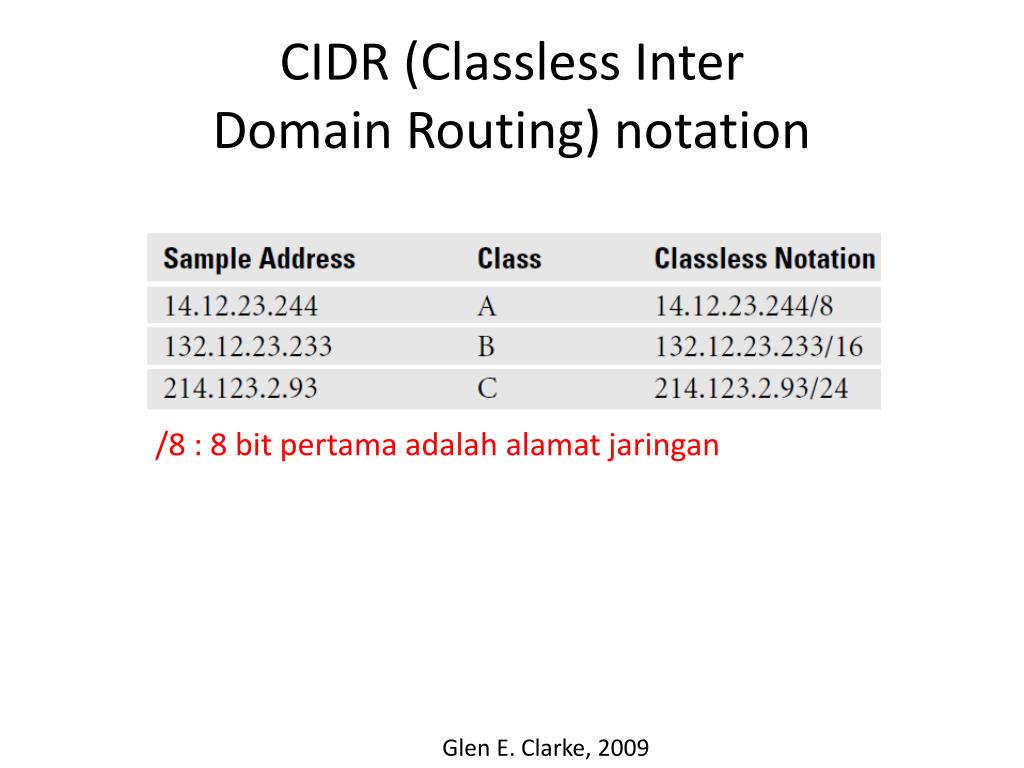

  23. CIDR (Classless InterDomain Routing) notation /8 : 8 bit pertama adalah alamat jaringan Glen E. Clarke, 2009

  24. Private network Router tidak akan melewatkan traffic untuk range alamat tsb. Glen E. Clarke, 2009

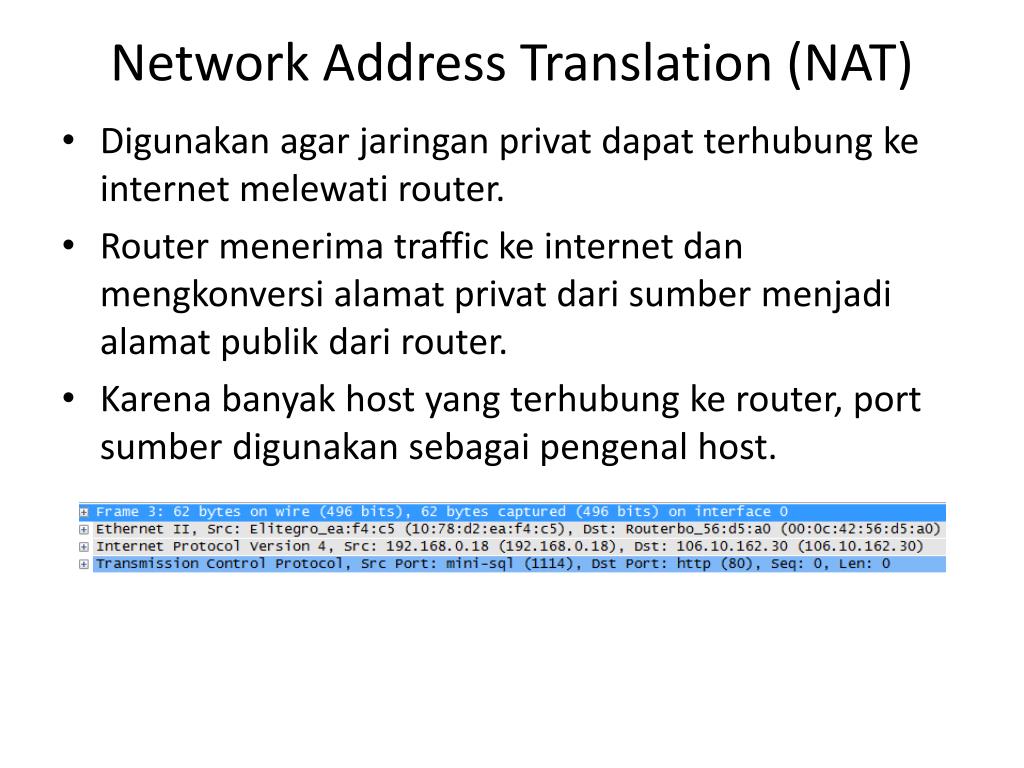

  25. Network Address Translation (NAT) • Digunakan agar jaringan privat dapat terhubung ke internet melewati router. • Router menerima traffic ke internet dan mengkonversi alamat privat dari sumber menjadi alamat publik dari router. • Karena banyak host yang terhubung ke router, port sumber digunakan sebagai pengenal host.

  26. Format paket IP (Nader F. Mir, 2006)

  27. Format segmen TCP (Nader F. Mir, 2006)
