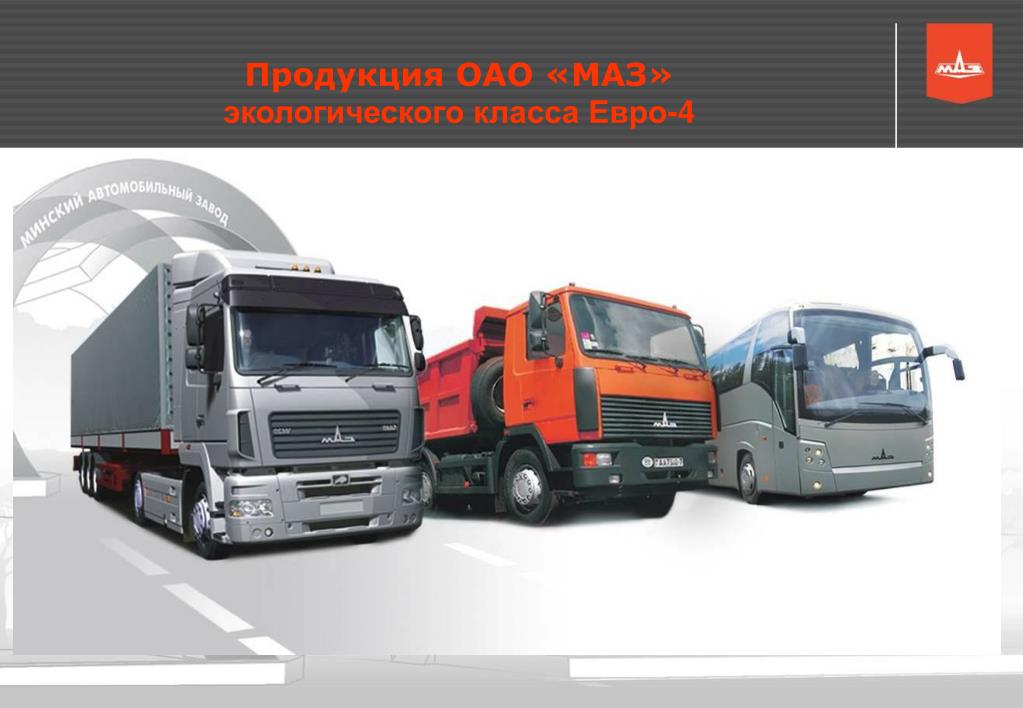

  1. Продукция ОАО «МАЗ» экологического класса Евро-4

  2. МАЗ – техника, полностью соответствующая требованиям европейских стандартов Евро-4, -5. МАЗ– это система качества, соответствующая требованиям ISO 9001 при проектировании, разработке, производстве и обслуживании автотехники МАЗ– современные конструкторские решения МАЗ– передовые отечественные и зарубежные технологии • МАЗ выпускает более 500 модификаций автомобилей: • - Седельные тягачи • - Бортовые, среднетоннажные низкорамные автомобили • - Самосвалы, лесовозы, сортиментовозы • - Автомобили повышенной проходимости • - Автомобили-шасси под комплектацию спецоборудования и установок Колесные формулы 4х2, 4х4, 6x2, 6х4, 6х6, 8х4 МАЗ выпускает свыше 60 модификаций прицепной техники МАЗ выпускает 16 моделей автобусов и более 30 модификаций на их базе

  3. Допустимое содержание окислов азота (NOx) и сажи (РМ) для Евро 3 – Евро5

  4. Седельные тягачи 4х2 МАЗ-5440В9 (Евро-4) с двигателем ЯМЗ Полная масса автопоезда, кг 44000 Полная масса автомобиля, кг18450 База, мм 3600 Нагрузка на ССУ тягача, кг 10500/12200 Высота по ССУ, мм 1150, 1250, 1350 Двигатель ЯМЗ-651 Мощность, л.с 420 Объем топливного бака, л 500 / 700 / 700+300 Коробка передач ZF 16S1820TO/16JS200TA Тип задней подвескипневматическая / рессорная Размерность шин315/70R22.5, 315/80R22.5 Тип кабины большая с высокой крышей

  5. Седельные тягачи 4х2 МАЗ-544019 (Евро-4) и МАЗ-5440Е9 (Евро-5) с двигателями Mercedes Полная масса автопоезда, кг 44000 Полная масса автомобиля, кг18750 База, мм 3600 Нагрузка на ССУ тягача, кг 10700 Высота по ССУ, мм 1150, 1250 Двигатель Daimler OM 501 LA.IV/ LA.V Мощность, л.с 435 Объем топливного бака, л 500 Коробка передач ZF 16S221 Тип задней подвескипневматическая Размерность шин315/70R22.5, 315/80R22.5 Тип кабины большая с высокой крышей

  6. Седельные тягачи 4х2 МАЗ-5440В5 (Евро-4) с двигателем ЯМЗ Полная масса автопоезда, кг 40000 Полная масса автомобиля, кг17800 База, мм 3600 Нагрузка на ССУ тягача, кг 10500 Высота по ССУ, мм 1150, 1250,1270,1350 Двигатель ЯМЗ-536.10 Мощность, л.с 310 Объем топливного бака, л 500 Коробка передач ZF 9S1310TO / 9JS135A Тип задней подвескипневматическая/рессорная Размерность шин315/70R22.5, 315/80R22.5 Тип кабины большая с низкой крышей

  7. Седельные тягачи 6х4 МАЗ-6430W8 (Евро-4) с двигателем Cummins Полная масса автопоезда, кг 48000/52000 Полная масса автомобиля, кг 25800/26100 База, мм 3200 Нагрузка на ССУ тягача, кг 15900 Высота по ССУ, мм 1350 Двигатель ISLe 40040 Мощность, л.с 375/400 Объем топливного бака, л 500 Коробка передач 16JS200TA Тип задней подвескирессорная Размерность шин315/80R22.5 Тип кабины большая с высокой крышей

  8. Седельный тягач 6х4 МАЗ-643019 (Евро-4) с гидрообтбором с двигателем Daimler Полная масса автопоезда, кг 52000 Полная масса автомобиля, кг25950 База, мм 3200 Нагрузка на ССУ тягача, кг 15900 Высота по ССУ, мм 1250,1350 Двигатель OM-501LA Мощность, л.с 435 Объем топливного бака, л 500 Коробка передач ZF 16S2520TO Тип задней подвески рессорная Размерность шин315/80R22.5 Тип кабины большая с низкой крышей

  9. Бортовые автомобили 4х2 МАЗ-534019 (Евро-4) и МАЗ-5340Е9 (Евро-5) с двигателями Mercedes Полная масса автопоезда, кг 46000 Полная масса автомобиля, кг 18600 Грузоподъемность автомобиля, кг 8750 База, мм 4750 Тип платформы тентовая Объем платформы, м. куб 44,3 Двигатель Daimler OM 501 LA.IV/ LA.V Мощность, л.с 435 Объем топливного бака, л 500 Коробка передач ZF 16S2520TO, Тип заднейподвески пневматическая Размерность шин 315/60 R22.5 Тип кабины большая с высокой крышей

  10. Бортовые автомобили и шасси4х2 МАЗ-5340В9 (Евро-4) с двигателем ЯМЗ Полная масса автопоезда, кг 52000/56500 Полная масса автомобиля, кг 19000 Грузоподъемность автомобиля, кг 9050/9250 База, мм 4850 Тип платформы тентовая Объем платформы, м3 37.3 Двигатель ЯМЗ-651.10 Мощность, л.с 400/412 Объем топливного бака, л 500 Коробка передач 12JS200ТA, ZF16S1650 Тип задней подвески рессорная Размерность шин 315/80 R22.5 Тип кабины большая с высокой крышей

  11. Шасси автомобильное 4х2 МАЗ-5340В2 (Евро-4) с двигателем ЯМЗ с пневматической подвеской Полная масса автомобиля, кг 19000 Грузоподъемность автомобиля, кг 13580 База, мм 4000 Двигатель ЯМЗ-536.10 Мощность, л.с 240 Объем топливного бака, л 300 Коробка передач ZF9S1310TO Тип задней подвески пневматическая Размерность шин 315/80 R22.5 Тип кабины малая со спальным местом

  12. Шасси автомобильное 4х2 МАЗ-534013 с двигателем Daimler (Евро-4) Полная масса автомобиля, кг 19000/20500 Грузоподъемность автомобиля, кг 11950/13400 База, мм 4000 Двигатель OM 906 Мощность, л.с 256 Объем топливного бака, л 300 Коробка передач ZF9S1310TO Тип задней подвески рессорная Размерность шин 315/80 R22.5 Тип кабины малая со спальным местом

  13. Бортовой автомобиль 4х2 МАЗ-534014 и шасси на его базе с двигателем Daimler (Евро-4) Полная масса автомобиля/шасси, кг 19000 Грузоподъемность автомобиля/шасси, кг 9850/11600 База, мм 5100 Двигатель OM 906 Мощность, л.с 286 Объем топливного бака, л 500 Коробка передач ZF9S1310TO Тип задней подвески пневматическая Размерность шин 315/80 R22.5 Тип кабины малая со спальным местом

  14. Автомобильные шасси 6х4 МАЗ-6312В3 (Евро-4) под установку кранового оборудования с двигателем ЯМЗ Полная масса автомобиля, кг 29500 Грузоподъемность автомобиля, кг 14250 База, мм 4400+1400 Двигатель ЯМЗ-536 Мощность, л.с 270 Объем топливного бака, л 500 Коробка передач 9JS135TA Тип задней подвески рессорная Размерность шин 315/80 R22.5 Тип кабины малая

  15. Бортовой автомобиль 4х2 МАЗ-534023 и шасси на его базе с двигателем Weichai power (евро-5) Полная масса автомобиля, кг 19000 Грузоподъемность автомобиля, кг 9600 База, мм 5100 Двигатель WP10NG280 Мощность, л.с 280 Объем газовых баллонов, л 1100 Коробка передач 9JS135TA Тип задней подвески пневматическая Размерность шин 315/70 R22.5 Тип кабины малая со спальным местом Объем платформы, м3 38

  16. Автомобильные шасси 6х4 МАЗ-6312В7 (Евро-4) с увеличенной колесной базой 4600 мм и 5100 мм с двигателем ЯМЗ Полная масса автопоезда, кг 56500 Полная масса автомобиля, кг 26500 Грузоподъемность автомобиля, кг 14250 База, мм 4600+1400, 5100+1400 Двигатель ЯМЗ-651 Мощность, л.с 360 Объем топливного бака, л 500 Коробка передач 12JS200TA Тип задней подвески рессорная Размерность шин 315/80 R22.5 Тип кабины большая с высокой крышей

  17. Бортовые автомобили и шасси 6х2 МАЗ-631019 (Евро-4) и МАЗ-6310Е9 (Евро-5) с двигателями Mercedes Полная масса автопоезда, кг 46000 Полная масса автомобиля, кг 25700 Грузоподъемность автомобиля, кг 14210 База, мм 5050+1350 Тип платформы тентовая Объем платформы, м. куб 56 Двигатель Daimler OM 501 LA.IV/ LA.V Мощность, л.с 435 Объем топливного бака, л 500 Коробка передач ZF 16S2520TO, Тип заднеподвески пневматическая Размерность шин 315/60 R22.5 Тип кабины большая с высокой крышей

  18. Бортовой автомобиль 4х2 МАЗ-631014 и шасси на его базе с двигателем Daimler (Евро-4) Полная масса автомобиля/шасси, кг 25700/26500 Грузоподъемность автомобиля/шасси, кг 14750/17650 База, мм 5050 Двигатель OM 906 Мощность, л.с 286 Объем топливного бака, л 500 Коробка передач ZF9S1310TO Тип задней подвески пневматическая Размерность шин 315/60R22.5и 315/80 R22.5 Тип кабины большая с низкой крышей малая со спальным местом

  19. Автомобиль-сортиментовоз 6х4 МАЗ-6312В7 (Евро-4) с двигателем ЯМЗ Полная масса автопоезда, кг 56500 Полная масса автомобиля, кг 26500 Грузоподъемность автомобиля, кг 13800 База, мм 4400+1400 Двигатель ЯМЗ-651 Мощность, л.с 360 Объем топливного бака, л 500 Коробка передач 12JS200ТА, Тип задней подвески рессорная Размерность шин 315/80 R22.5 Тип кабины малая со спальным местом

  20. Автомобили-самосвалы 6х4 МАЗ-6501В9 (ЯМЗ, Евро-4) и МАЗ-650119 (Mercedes, Евро-4) Полная масса автомобиля, кг 33500 Полная масса автопоезда, кг60500/53000 Грузоподъемность автомобиля, кг 20300/20500 База, мм 3200+1400 Тип платформы прямоугольная/U-образная Тип разгрузки самосвальной платформы трехстороняя/задняя Объем платформы, м311 (14) Двигатель ЯМЗ-651/Daimler OM 501 LA.IV Мощность, л.с412/435 Коробка передач12JS200TA/ZF 16S221 Объем топливного бака, л 300 Размерность шин12.00 R20; 315/80R22.5 Тип кабины малаяс низкой крышей

  21. Автомобиль-самосвалМАЗ-6501W6 с трехсторонней разгрузкой платформы объемом 11куб.м с двигателем СumminsISLe 360 40, Евро-4 Полная масса автомобиля, кг 33500 Полная масса автопоезда, кг55500 Грузоподъемность автомобиля, кг 20200 База, мм 3200+1400 Тип разгрузки самосвальной платформы трехстороняя Объем платформы, м311 (14) Двигатель Cummins ISLe 360 40 Мощность, л.с360 Коробка передач12JS200TA Объем топливного бака, л 300 Размерность шин12.00 R20; 315/80R22.5 Тип кабины малаяс низкой крышей

  22. Автомобили-самосвалы 6х4 МАЗ-6501В9 (ЯМЗ, Евро-4) с объемом платформы 20м3 Полная масса автомобиля, кг 33500 Грузоподъемность автомобиля, кг 19700/20200 База, мм 3875+1400 Тип разгрузки самосвальной платформы задняя U-образная или с прямоугольным профилем Объем платформы, м319/20 Двигатель ЯМЗ-651 Мощность, л.с412 Коробка передач12JS200TA/ZF 16S221 Объем топливного бака, л 300 Размерность шин12.00 R20; 315/80R22.5 Тип кабины большая с низкой крышей и одним спальным местом

  23. Автомобиль-самосвал (зерновоз) 6×4 МАЗ-6501В9 с платформой объемом 30 м3 для перевозки зерна Евро-4 Полная масса автопоезда, кг60500 Полная масса автомобиля, кг 33500 Грузоподъемность автомобиля, кг 18000 База, мм 4400+1400 Тип разгрузки самосвальной платформы боковая на правую сторону Объем платформы, м3 30 Двигатель ЯМЗ-651 Мощность, л.с 412 Объем топливного бака, л 500 (700) Коробка передач ZF 16S1650 Размерность шин315/80R22.5 Тип кабины большая с низкой крышей

  24. Автомобиль-самосвал (зерновоз) 6×4 МАЗ-6501В9 с платформой объемом 40 м3 для перевозки щепы Евро-4 Полная масса автопоезда, кг60500 Полная масса автомобиля, кг 33500 Грузоподъемность автомобиля, кг 18000 База, мм 4400+1400 Тип разгрузки самосвальной платформы боковая на правую сторону Объем платформы, м3 40 Двигатель ЯМЗ-651 Мощность, л.с 412 Объем топливного бака, л 500 (700) Коробка передач ZF 16S1650 Размерность шин315/80R22.5 Тип кабины большая с низкой крышей

  25. Автомобили-самосвалы 8х4 МАЗ-6516В9 (ЯМЗ, Евро-4) и МАЗ-6516W8 (Cummins, Евро-4) Полная масса автомобиля, кг 41800 Грузоподъемность автомобиля, кг 26900 База, мм 2030+2620+1400 Тип разгрузки самосвальной платформы задняя Объем платформы, м3 21 Двигатель ЯМЗ-651/ Cummins ISLe 40040 Мощность, л.с 412/400 Объем топливного бака, л 300 Коробка передач 12JS200TA Размерность шин315/80R22.5 Тип кабины малая с низкой крышей

  26. Среднетоннажные автомобили семейства МАЗ-4371 Евро-4 Модели автомобилей МАЗ-4371W1 МАЗ-4371W2 МАЗ-4371Р2 Полная масса автомобиля, кг 10100 Полная масса автопоезда, кг 18000 Грузоподъемность автомобиля, кг 4350 Двигатель Cummins ISF3.8e4168 (с SCR) Cummins4ISBe4 185(с SCR) ММЗ Д-245.35 Е4 (с EGR) Размерность шин автомобиля 235/75R17.5 (8.25R20) Тип кабины 2-х или3-х местная с откидным спальным местом

  27. Среднетоннажные автомобили-самосвалы семейства МАЗ-4370 Евро-4 Модели автомобилей МАЗ-4570W1 Полная масса автомобиля, кг 10100 Грузоподъемность автомобиля, кг 4650 Двигатель Cummins ISF3.8e4168 (с SCR)Мощность, л.с 166 Размерность шин автомобиля 235/75R17.5 (8.25R20) Тип кабины 3-х местная с откидным спальным местом Платформа с задней разгрузкой, с 3-х сторонней разгрузкой

  28. Шасси автомобилей 4×2 семейств МАЗ-4380, МАЗ-4381 Евро-4 Модели автомобилей МАЗ-4380W2 МАЗ-4381W2 МАЗ-4380Р2 МАЗ-4381Р2 Полная масса автомобиля, кг 12500 Грузоподъемность автомобиля, кг 7600 Двигатель Cummins4ISBe4 185(с SCR) ММЗ Д-245.35 Е4 (с EGR) Размерность шин 9.00R20 Тип кабины 2-х местная с откидным спальным местом

  29. Автомобиль-самосвал 4×2 семейства МАЗ-4381 Евро-4 Модели автомобилей МАЗ-4581W2 МАЗ-4581Р2 Полная масса автомобиля, кг 12500 Грузоподъемность автомобиля, кг 6200 Двигатель Cummins4ISBe4 185(с SCR) ММЗ Д-245.35 Е4 (с EGR) Размерность шин 9.00R20 Тип кабины 2-х местная ПлатформаU-образная с задней разгрузкой

  30. Полноприводные автомобили Разработана конструкторская документация на следующие полноприводные автомобилиЕвро-4: - автомобильные шасси МАЗ-5434Х3, МАЗ-5316Х5, МАЗ-6317Х5, МАЗ-6317Х9. - седельные тягачи МАЗ-6425Х5, 6425Х9. - автомобили-сортиментовозы МАЗ-6317Х9. - автомобили-самосвалы МАЗ-6517Х5, МАЗ-6517Х9. автомобили бортовые МАЗ-5316X5, МАЗ-6317Х5, МАЗ-6317Х9.

  31. Автомобильные шасси 4х4МАЗ-5434Х3 в односкатной ошиновке и двухскатной ошиновке (Евро-4) Полная масса автомобиля, кг 16000/18700 Грузоподъемность автомобиля, кг 8000/11200 Двигатель ЯМЗ-65651 Размерность шин 12.00R20 Тип кабины 2-х местная Коробка передач (число передач) ЯМЗ-2381-06 (8) Топливный бак , л 350

  32. Автомобильные шасси 6х6МАЗ-6317Х5 , МАЗ-6317Х9 в односкатной ошиновке (Евро-4) Полная масса автомобиля, кг 25150/33150 Грузоподъемность автомобиля, кг 8000/11200 Двигатель ЯМЗ-65853, ЯМЗ-6585.10 Мощность двигателя, л.с. 330/420 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) 9JS135A (9), ЯМЗ-239 (9), 12JS200TA (12) Топливный бак , л 350

  33. Седельные тягачи 6х6МАЗ-6425Х5,МАЗ-6425Х9 в двухскатной ошиновке(Евро-4) Полная масса автомобиля, кг 28700/32500 Грузоподъемность автомобиля, кг 17400/21200 Двигатель ЯМЗ-65853, ЯМЗ-6585.10 Мощность двигателя, л.с. 330/420 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) 9JS135A (9), ЯМЗ-239 (9), 12JS200TA (12) Топливный бак , л 350

  34. Автомобили-сортиментовозы 6х6 МАЗ-6317Х9 в односкатной и двухскатной ошиновках Евро-4 Полная масса автомобиля, кг 28000/29000 Грузоподъемность автомобиля, кг 14500/15350 Двигатель ЯМЗ-6585.10 Мощность двигателя, л.с. 420 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) ЯМЗ-239 (9), Топливный бак , л 350

  35. Автомобили-самосвалы 6×6 МАЗ-6517X5, МАЗ-6517Х9 Евро-4 в односкатной и двухскатной ошиновках Полная масса автомобиля, кг 33500/33250 Грузоподъемность автомобиля, кг 19000 Двигатель ЯМЗ-65853, ЯМЗ-6585.10 Мощность двигателя, л.с. 330/420 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) ЯМЗ-239 (9), Топливный бак , л 350

  36. Бортовые автомобили 6х6МАЗ-6317Х5, МАЗ-6317Х9в односкатной ошиновке (Евро-4) Полная масса автомобиля, кг 25150 Грузоподъемность автомобиля, кг 8000/11200 Двигатель ЯМЗ-65853, ЯМЗ-6585.10 Мощность двигателя, л.с. 330/420 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) 9JS135A (9), ЯМЗ-239 (9), 12JS200TA (12) Топливный бак , л 350

  37. Бортовые автомобили 4х4 МАЗ-5316Х5в односкатной ошиновке (Евро-4) Полная масса автомобиля, кг 16150 Грузоподъемность автомобиля, кг 5100/5600 Двигатель ЯМЗ-65853 Мощность двигателя, л.с. 330 Размерность шин 16.00R20 Тип кабины большая со спальным местом Коробка передач (число передач) 9JS135A (9), ЯМЗ-239 (9) Топливный бак , л 350

  38. Автомобиль-самосвал МАЗ-6514Н9 колесной формулой 6х6 с допустимой полной массой 42 т. Полная масса автомобиля, кг 42000 Грузоподъемность автомобиля, кг 26500 Двигатель ЯМЗ-652 Мощность двигателя, л.с. 412 Размерность шин 12.00R20 Тип кабины малая со спальным местом Коробка передач (число передач) 12JS200TA (12) Топливный бак , л 500

  39. Создана гамма автомобильных шасси с коробкой передач с 2-мя КОМ для установки и привода различного оборудованияМАЗ-5340В2, МАЗ-6312В5 Отбор мощности. КОМ QH-50 под НШ, QH-70 под насос по ISO 7653. КП 9JS135TA Отбор мощности. КОМ QH-70 с фланцем, QH-70 под насос. КП 9JS135TA и КП 12JS200TA Отбор мощности. КОМ NH/1b c фланцем, КОМ NH/1спод насос по ISO 7653. КП ZF Создана гамма автомобильных шасси колесной формулой 4х2 МАЗ-5340В2 и 6х4 МАЗ-6312В5 с коробками передач с установленными двумя коробками отбора мощности с возможностью работы как на стоянке так и в движении под установку коммунального оборудования.

  40. Преимущества автомобилей МАЗ с двигателями ЯМЗ экологического уровня Евро-4 • Внедрена платформа тентовая “Шторного” типа с задними дверями.

  41. Преимущества автомобилей МАЗ с двигателями ЯМЗ экологического уровня Евро-4 • Самосвальные кузова объемами 12.5 или 15.4м куб. с U-образным профилем и подогревом, имеющие минимальную массу и обеспечивающиеулучшенную ссыпаемость грузов

  42. Преимущества автомобилей МАЗ с двигателями ЯМЗ экологического уровня Евро-4 • Самосвальная платформас механическим запором заднего борта.

  43. Преимущества автомобилей МАЗ с двигателями ЯМЗ экологического уровня Евро-4 • Рамы. Раздельное катафорезное покрытие лонжеронов и усилителей, порошковая окраска, улучшенная ремонтопригодность за счет применения самостопорящегося крепежа, вместо заклепок. Лонжероны рам изготавливаются из высокопрочных микролегированных сталей • с повышенными механическими характеристиками.

  44. Вариант установки дисковых тормозов на грузовой автомобиль Задний мост Передняя ось

  45. Вариант установки ретардера Создана модификация автомобиля МАЗ-5440E9 с гидродинамическимретардером VR 133-2 ф. «Voith», Германия.

  46. Преимущества автомобилей МАЗ с двигателями ЯМЗ экологического уровня Евро-4 • Быстросборная тормозная арматура Карданные валы с подшипниками уменьшенного диаметра

  47. Розетки подключения полуприцепа Розетка Евро-4 Розетка Евро-2, 3 В отличие от 7-ми контактных розеток, применяемых на Евро-2,3 15-и контактная колодка является герметичной и как следствие увеличивается срок службы.

  48. Система внешней световой сигнализации Вместо фонаря переднего габаритного СБИЕ301126.001 (с лампой накаливания) введен фонарь передний габаритный СБИЕ301126.039 с модулем несменного света (светодиодом).

  49. Применены стартера и генераторы производства «Летрика» и «Мицубиси». Генератор Больше ток отдачи лучше баланс электроэнергии, всегда заряженные аккумуляторы. Стартер Больше мощности – увереннее запуск. Выше надежность

  50. Преобразователь напряжения с розеткой типа прикуриватель, для подключения потребителей электроэнергии с рабочим напряжением 12В. Допускается подключать различные потребители электроэнергии с напряжением питания 12В : - зарядка мобильного телефона; - радиостанция; - навигатор; - телевизор; - и другие с током потребления до 15А.
