  1. 綠色供應鏈群聚化增值服務空間 長庚大學 QQ資訊團隊 指導教授: 蔡榮隆 老師 組員: 吳楨文 黃暐婷 鄭心瑀 廖德遠 石世華 王威壬

  2. 大綱 • 背景與動機 • 環保指令產生的原因 • 環保指令對企業流程造成的改變 • 情境模擬 • 解決方案 • G-Zone介紹 • 解決方案規劃 • G-Zone分析與設計 • 解決方案呈現 • G-ZoneDemo • 結論與貢獻

  3. 全球綠色科技遠因

  4. 能源、資源消耗 能源、資源消耗 能源、資源消耗 能源、資源消耗 物質與能源 回收再利用 危害風險 危害風險 危害風險 原物料 製造 產品 使用 生命終點 掩埋 焚燒 回收 指令限制點 Restriction of Hazardous Substances 指令影響範圍 Waste Electronics and Electrical Equipment Eco-Design Requirements for Energy Using Products RoHS、WEEE 與EuP 指令關聯性 RoHS (有害物質限用指令) WEEE (廢電子電機設備指令) EuP (能源使用產品生態化設計指令)

  5. 環保指令對台灣電子電機產業所造成的衝擊 電子電機產業總產值約占全國總產值之一半 2005年 電子電機業外銷 910億美元 佔台灣總出口 48.1％ 2005年 電子電機業產值 1,665億美元 佔台灣工業總產值48.24％ • 因此在面臨歐盟環保指令時，我國電子電機外銷產品必須滿足相關指令的限制要求，否則將無法銷售至歐盟各國，甚至遭受到歐盟各國法令所制定的罰款，這對台灣電子電機產業將造成嚴重的影響。

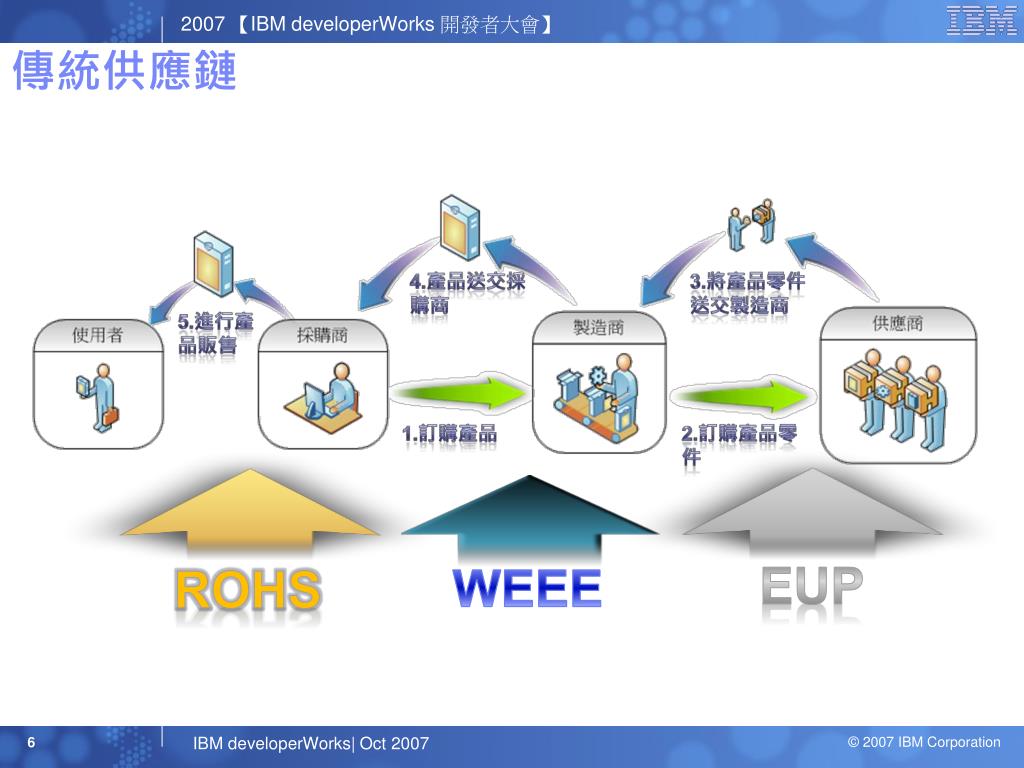

  6. 傳統供應鏈 EuP RoHS WEEE

  7. 情境模擬 RoHS WEEE 8.將產品銷售 予歐洲客戶 2.如何找尋符合RoHS規範的零組件 3.要求供應商零組件 必須符合RoHS規範 4.將零組件送至 檢驗中心檢驗 7. 接著必須進 行WEEE產品 的銷售註冊 5.查驗零組件是否符合環保規範 1.如何取得最新的環保指令規範 6.欲銷售至歐洲，首先必須與歐洲當地回收商簽約

  8. 綠色供應鏈的問題與需求 1. 當遇到業務流程或是需求上有所變動， 系統無法快速應變 2.綠色環保法規變化快速，廠商找尋知識不易且 時常跟不上環境變化 3. 各廠商單獨建立資訊系統，無法透過知識經驗的 分享成就群體更高的價值 4. 既有流程因環保指令規範的原因而更加複雜化 5. 資訊系統功能重覆性高，卻無法共用服務

  9. 大綱 • 背景與動機 • 環保指令產生的原因 • 環保指令對企業流程造成的改變 • 情境模擬 • 解決方案 • G-Zone介紹 • 解決方案規劃 • G-Zone分析與設計 • 解決方案呈現 • G-ZoneDemo • 結論與貢獻

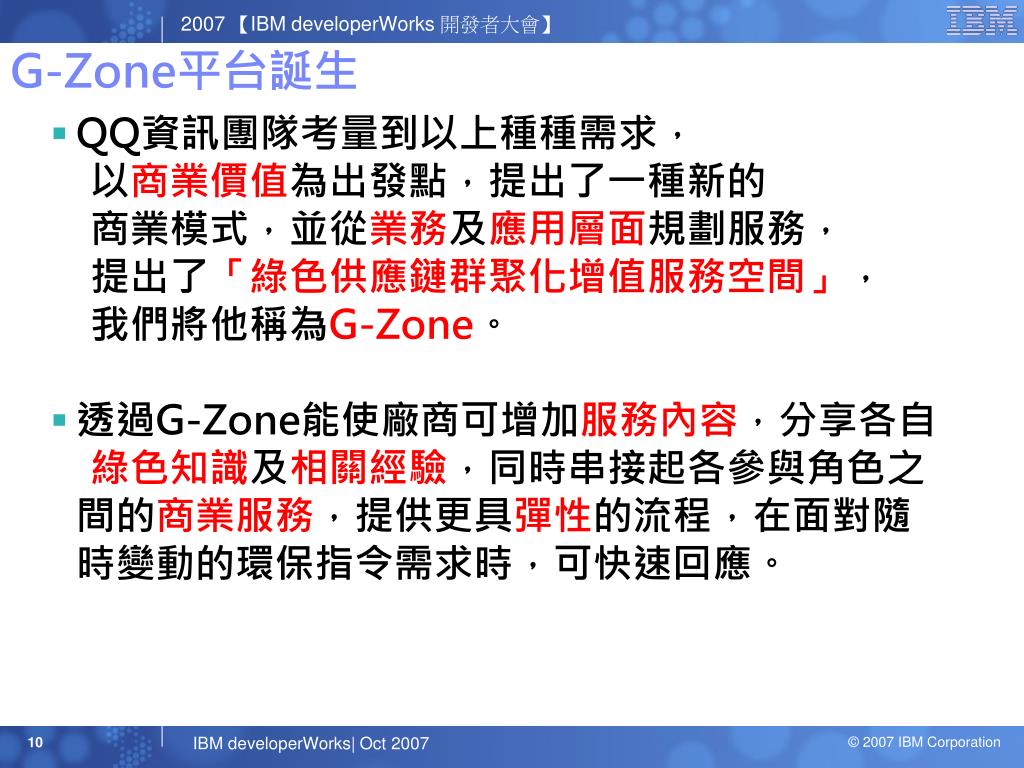

  10. G-Zone平台誕生 • QQ資訊團隊考量到以上種種需求， 以商業價值為出發點，提出了一種新的 商業模式，並從業務及應用層面規劃服務， 提出了「綠色供應鏈群聚化增值服務空間」， 我們將他稱為G-Zone。 • 透過G-Zone能使廠商可增加服務內容，分享各自 綠色知識及相關經驗，同時串接起各參與角色之 間的商業服務，提供更具彈性的流程，在面對隨 時變動的環保指令需求時，可快速回應。

  11. G-Zone平台特色 • G-Zone平台特色 • (1)開發人員將各個服務與網站彙整(Mashup)為 新應用 • (2)快速反應用戶需求(On-demand)，以增添功能 • (3)將群聚關係的概念融入G-Zone的分享模式 • (4)服務的層級 • 資訊服務: 法規、知識 • 商業服務: 查詢檢驗報告 • 技術層次Web Services

  12. G-Zone運作環境及模式

  13. 大綱 • 背景與動機 • 環保指令產生的原因 • 環保指令對企業流程造成的改變 • 情境模擬 • 解決方案 • G-Zone介紹 • 解決方案規劃 • G-Zone分析與設計 • 解決方案呈現 • G-ZoneDemo • 結論與貢獻

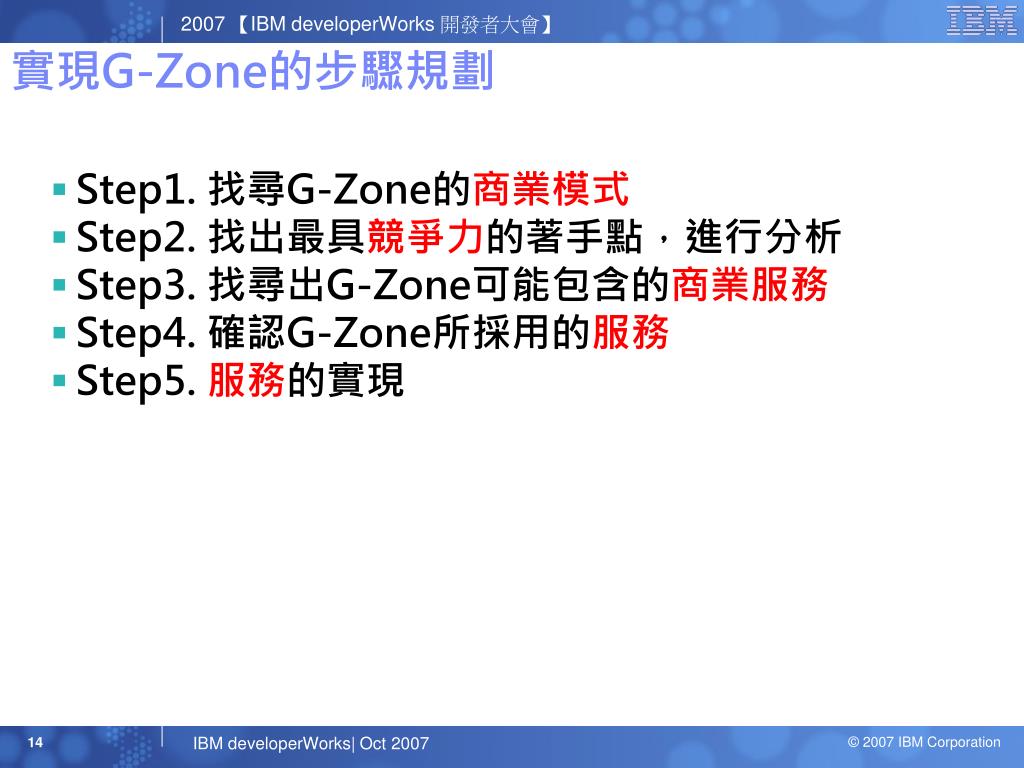

  14. 實現G-Zone的步驟規劃 • Step1. 找尋G-Zone的商業模式 • Step2. 找出最具競爭力的著手點，進行分析 • Step3. 找尋出G-Zone可能包含的商業服務 • Step4. 確認G-Zone所採用的服務 • Step5. 服務的實現

  15. G-Zone 系統架構 New System Integration(Enterprise Service Bus) Service Consumer Qos Layer(Security Management) Top Down 綠色知識分享 綠色零件搜尋 綠色產品交易 動態新增服務 需求層 SOA Focus 流程層 Service Provider 服務層 Legacy System Bottom Up 元件層 資料層 XML MESSAGE DB

  16. G-Zone系統架構及SOMA對應圖

  17. G-Zone元件商業模型

  18. 服務識別Domain Decomposition G-Zone SOMA

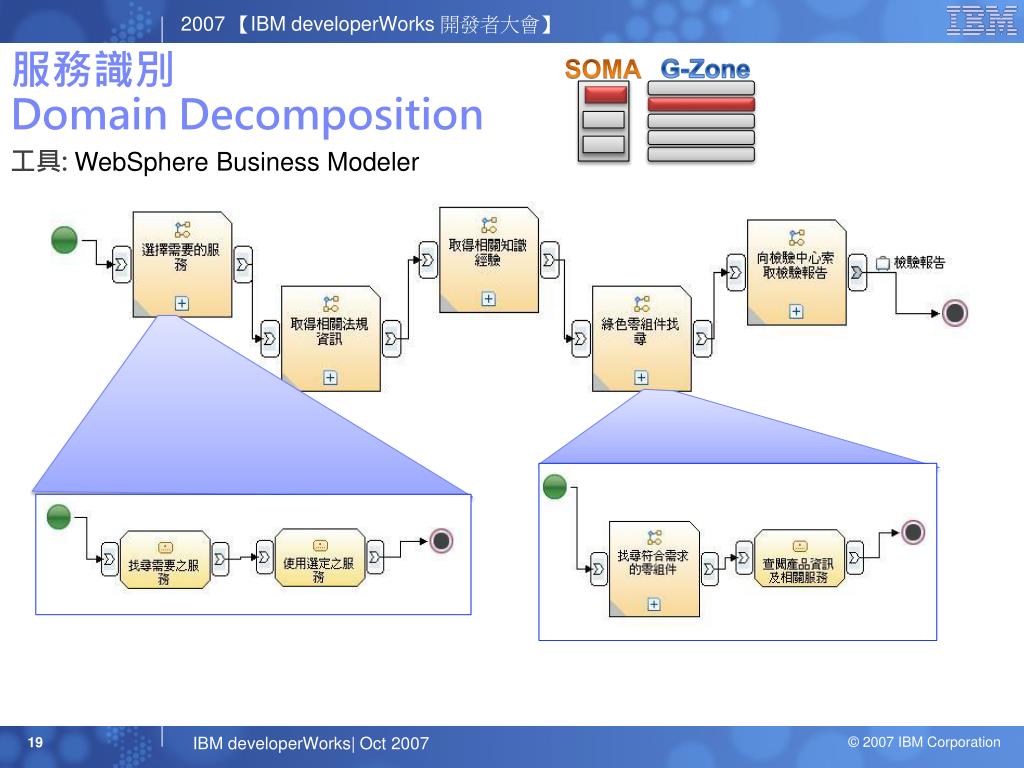

  19. 服務識別Domain Decomposition SOMA G-Zone 工具:WebSphere Business Modeler

  20. 服務識別Domain Decomposition SOMA G-Zone 1 選擇需要的服務 2 法規知識交流 3 知識經驗交流 4 綠色零組件找尋 5 取得檢驗報告 1.1找尋需要的服務 1.2使用選定之服務 2.1 找尋法規知識 2.2 提供法規知識 3.1 找尋知識經驗 3.2 提供知識經驗 4 .1找尋符合需求的零組件 4.2查閱產品資訊及相關服務 5.1 向檢驗中心提出查驗請求 5.2 檢驗中心回傳結果 2.1.1 設定查詢條件 2.1.2 傳回符合條件之資訊 3.1.1 設定查詢條件 3.1.2 傳回符合條件之資訊 4.1.1 設定查詢條件 4.1.2 傳回符合條件之資訊

  21. 服務識別Goal-Service Modeling SOMA G-Zone Goal1 提升作業效率 Goal1.1 簡化採購流程 Goal1.1.1 集中服務供使用者隨需選用 Goal1.1.2 提供整合性資訊 Goal2 提升顧客滿意度 Goal2.1 提供顧客更多資訊 Goal2.1.1 知識經驗共享 Goal2.1.2 評價制度 Goal3 提升服務價值 Goal3.1 增加服務曝光率 Goal3.2 服務的結合使用 工具:Rational RequisitePro

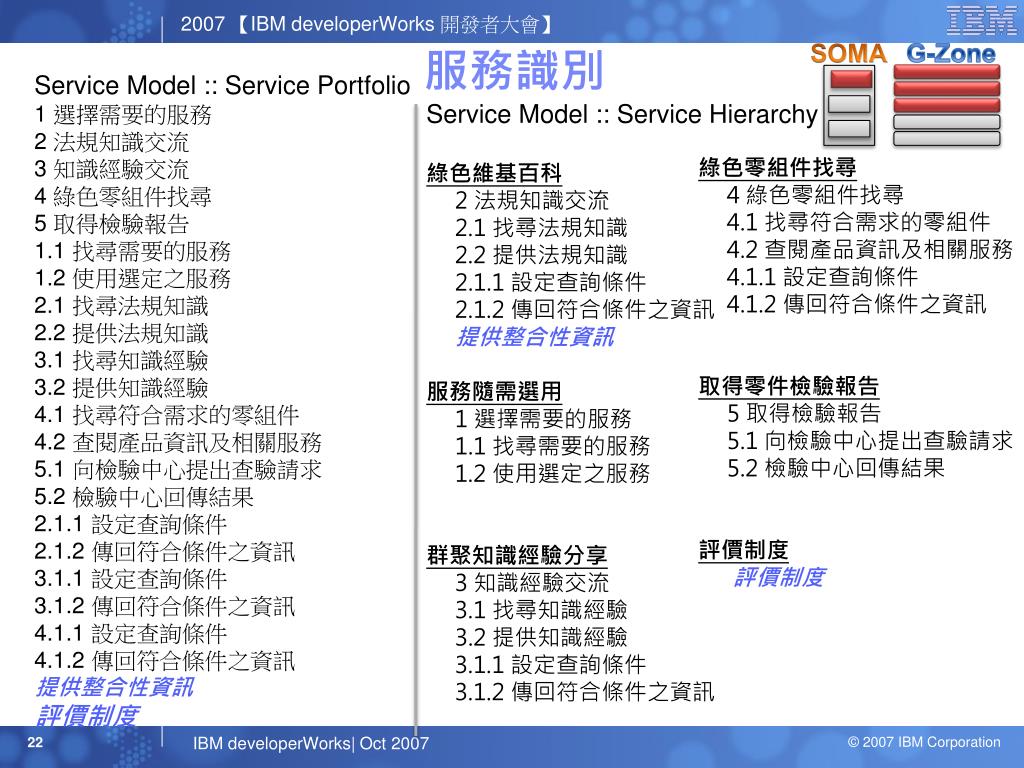

  22. 服務識別 SOMA G-Zone Service Model :: Service Portfolio 1 選擇需要的服務 2 法規知識交流 3 知識經驗交流 4 綠色零組件找尋 5 取得檢驗報告 1.1 找尋需要的服務 1.2 使用選定之服務 2.1 找尋法規知識 2.2 提供法規知識 3.1 找尋知識經驗 3.2 提供知識經驗 4.1 找尋符合需求的零組件 4.2 查閱產品資訊及相關服務 5.1 向檢驗中心提出查驗請求 5.2 檢驗中心回傳結果 2.1.1 設定查詢條件 2.1.2 傳回符合條件之資訊 3.1.1 設定查詢條件 3.1.2 傳回符合條件之資訊 4.1.1 設定查詢條件 4.1.2 傳回符合條件之資訊 提供整合性資訊 評價制度 Service Model :: Service Hierarchy 綠色維基百科 2 法規知識交流 2.1 找尋法規知識 2.2 提供法規知識 2.1.1 設定查詢條件 2.1.2 傳回符合條件之資訊 提供整合性資訊 服務隨需選用 1 選擇需要的服務 1.1 找尋需要的服務 1.2 使用選定之服務 群聚知識經驗分享 3 知識經驗交流 3.1 找尋知識經驗 3.2 提供知識經驗 3.1.1 設定查詢條件 3.1.2 傳回符合條件之資訊 綠色零組件找尋 4 綠色零組件找尋 4.1 找尋符合需求的零組件 4.2 查閱產品資訊及相關服務 4.1.1 設定查詢條件 4.1.2 傳回符合條件之資訊 取得零件檢驗報告 5 取得檢驗報告 5.1 向檢驗中心提出查驗請求 5.2 檢驗中心回傳結果 評價制度 評價制度

  23. 服務規格詳述Service Specification SOMA G-Zone ‧ 與商業層面一致 ‧ 組合能力 ‧ 刪去重覆 候選服務 服務

  24. 服務規格詳述Service Specification SOMA G-Zone 1 選擇需要的服務 2 法規知識交流 3 知識經驗交流 4 綠色零組件找尋 5 取得檢驗報告 1.1找尋需要的服務 1.2使用選定之服務 2.1 找尋法規知識 2.2 提供法規知識 3.1 找尋知識經驗 3.2 提供知識經驗 4 .1找尋符合需求的零組件 4.2查閱產品資訊及相關服務 5.1 向檢驗中心提出查驗請求 2.1.1 設定查詢條件 2.1.2 傳回符合條件之資訊 3.1.1 設定查詢條件 3.1.2 傳回符合條件之資訊 4.1.1 設定查詢條件 4.1.2 傳回符合條件之資訊

  25. 服務規格詳述Subsystem Analysis SOMA G-Zone 工具:RationalSoftwareArchitecture7.0

  26. Services Provided • - 零組件相關資訊 • Services Required • - 需求、條件 • Services • -找尋符合需求的零組件 • -查閱產品資訊及相關服務 • - 評價 • Attribute • - 零組件 : 料號、生產地、製造廠商、規格…. • Uses Component • - 零組件、服務資訊、評價、登入 • Variation Point • - 搜尋結果的資訊類別 • - 取得產品資訊後是否取得檢驗報告 服務規格詳述Component Specification SOMA G-Zone 綠色零組件找尋 工具:RationalSoftwareArchitecture7.0

  27. 實作開發工具

  28. 大綱 • 背景與動機 • 環保指令產生的原因 • 環保指令對企業流程造成的改變 • 情境模擬 • 解決方案 • G-Zone介紹 • 解決方案規劃 • G-Zone分析與設計 • 解決方案呈現 • G-ZoneDemo • 結論與貢獻

  29. 系統實作展示 請看!!

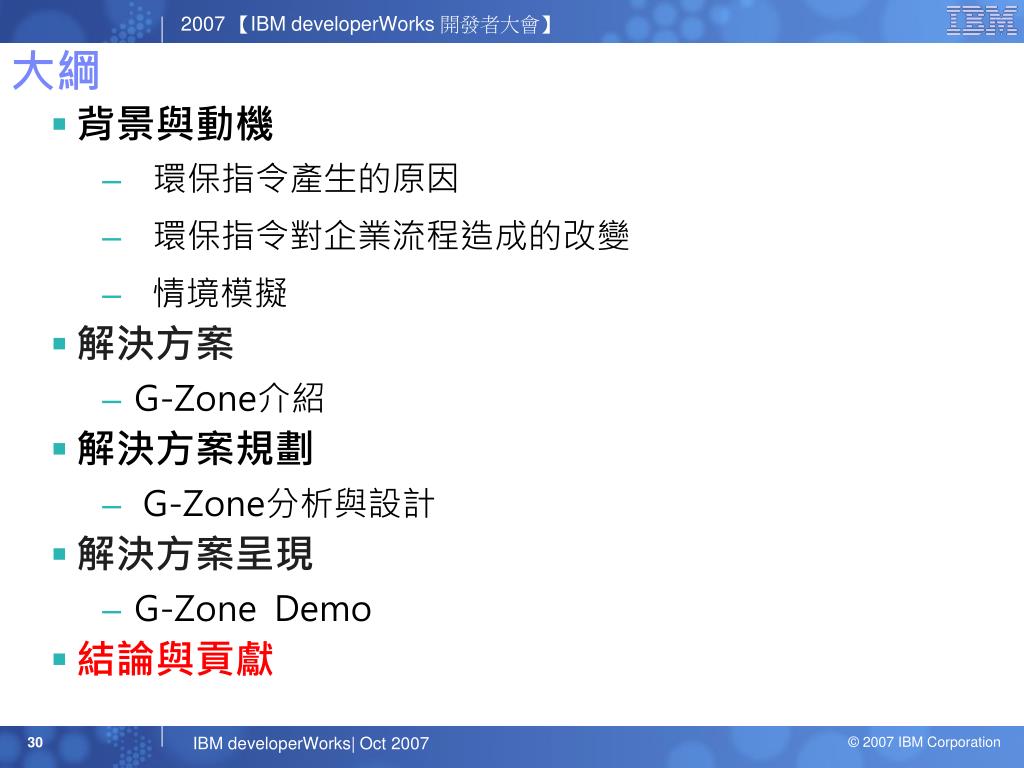

  30. 大綱 • 背景與動機 • 環保指令產生的原因 • 環保指令對企業流程造成的改變 • 情境模擬 • 解決方案 • G-Zone介紹 • 解決方案規劃 • G-Zone分析與設計 • 解決方案呈現 • G-ZoneDemo • 結論與貢獻

  31. G-Zone加值服務 • 宣傳 • 提升產品曝光率 • 綠色產品 • 提供中小型廠商發揮的空間 • 廠商網頁空間 • 藉由提升服務使用率達到加值 • 合作 • 藉由結合其他服務提供新價值 • Ex: 綠色產品查驗 • 藉由將服務集中並以Web方式呈現以增加價值 • Ex: 零組件找尋

  32. 結論與貢獻 • G-Zone提供加值服務。 • 透過廠商、資訊、服務的聚集，增加交流、分享的機會。 • 針對環保指令變更所造成的流程改變， 我們提供一個具彈性的解決方案。 • 從商業層面需求找出可重用的服務，以SOA為基 礎，運用IBM所提出之工具來建置G-Zone，並達成資訊及服務共享的目標。

  33. Thank You !
