1 / 20

Ⅱ. 條碼簡介

Ⅱ. 條碼簡介. 1. 何謂條碼 ?. 條碼是以有特定規則之圖形表示英數字或一些控制字元 , 一般印象條碼為一線狀黑白相間條紋 , 通常一維條碼 其代表意義顯示於條碼下方. 2. 條碼系統運作方式. Ⅱ. 條碼簡介. 3. 條碼組成. X 維度：即條碼中最窄的黑白條寬度，其餘之黑白條均為 X 維度整數倍，其量測單位為 mils ＝ 10 -3 英吋，當 X 維度越大，條碼愈易讀取，但相對條碼長度變長，列印成本增加。 Quiet 區：大多數條碼頭尾均須要有 Quiet 區(即淨空區域 ) ，其長度至少為 X 維度 10 倍。

rod
Télécharger la présentation

Ⅱ. 條碼簡介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

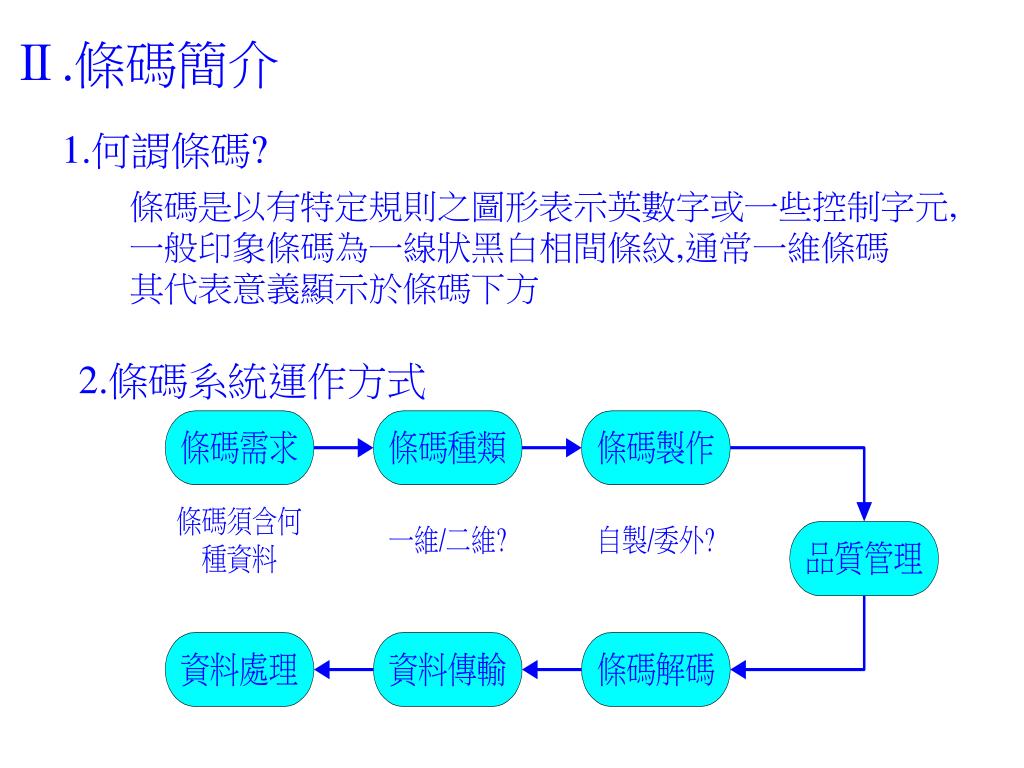

  1. Ⅱ.條碼簡介 1.何謂條碼? 條碼是以有特定規則之圖形表示英數字或一些控制字元,一般印象條碼為一線狀黑白相間條紋,通常一維條碼 其代表意義顯示於條碼下方 2.條碼系統運作方式

  2. Ⅱ.條碼簡介 3.條碼組成 X維度：即條碼中最窄的黑白條寬度，其餘之黑白條均為X維度整數倍，其量測單位為mils＝10-3英吋，當X維度越大，條碼愈易讀取，但相對條碼長度變長，列印成本增加。 Quiet區：大多數條碼頭尾均須要有Quiet區(即淨空區域)，其長度至少為X維度10倍。 啟始&結束碼：為一特定字元，用以確認條碼種類，使掃描器可雙向讀取，並依正確順序解碼。 檢查碼：資料碼依一特定運算法則產生，用以驗證所讀取資料之正確性。

  3. Ⅱ.條碼簡介 4.條碼種類&特性

  4. Ⅱ.條碼簡介 5.掃瞄器組件

  5. Ⅱ.條碼簡介 6.條碼讀取原理

  6. Ⅱ.條碼簡介 7.常見掃瞄術語

  7. Ⅱ.條碼簡介 8.掃瞄器分類 錯誤率(每字元)：手工輸入：1/300 Scaner：1/10,000 為提高條碼辨識率，一般而言每秒約進行40-100次掃描。

  8. Ⅱ.條碼簡介 9.條碼自製或委外

  9. Ⅱ.條碼簡介 10.條碼自製方式

  10. Ⅲ.無線區域網路介紹 1.無線傳輸種類

  11. Ⅲ.無線區域網路介紹 2.無線傳輸通訊協定(Protocal) CSMA/CA(Carrier Sense Multiple Access/Collision Avoidance)

  12. Ⅲ.無線區域網路介紹 3.應用頻率波段:ISM頻道 所謂ISM頻道,指的是1985年美國FCC(Federal Communications Commission)釋放如上圖所示頻道,供工業(Industrial) 、科學(Scientific)與醫藥(Medical)等領域使用,FCC允許無線設備在特定要求下(如功率<1瓦),無須獲得政府使用執照即可直接使用。

  13. Ⅲ.無線區域網路介紹 4.ISM頻道應用情形 歐亞洲國家於1995年接受2.4GHz為共通可直接使用之頻道。

  14. Ⅲ.無線區域網路介紹 5.窄頻 vs 展頻 窄頻(Narrow Band):將輸出功率集中狹窄頻寬上傳送,為避免干擾,使用前須取得政府許可。窄頻其最大優點為一經取得使用執照後,將可確保不致受外部系統干擾,即使發生干擾,也有政府出面協調頻寬。 展頻(Spread Spectrum):係將傳送訊號散佈在一寬廣頻率上,如上圖所示。受到電子雜訊影響範圍(百分比)比傳統調變技術少,當接收端解調(demodulate),將無線訊號還原為數位訊號)時較少干擾與錯誤。

  15. 愈長的雜碎碼(需要更寬的頻寬),接收後原始資料愈可能回復。但因頻寬有限,又須考量傳輸接收端資料回復能力(雜碎碼位元數),所能分割頻道數不多愈長的雜碎碼(需要更寬的頻寬),接收後原始資料愈可能回復。但因頻寬有限,又須考量傳輸接收端資料回復能力(雜碎碼位元數),所能分割頻道數不多 Ⅲ.無線區域網路介紹 6. 展頻:直接序列

  16. Ⅲ.無線區域網路介紹 7. 展頻:跳頻 將傳輸資料調變後隨時間在不同頻率間跳躍。跳躍碼(Hopping Code)決定無線電波以何種順序於何種頻率傳輸。為了順利接收該訊號,接收端須設相同跳躍碼,方能於正確時間以正確頻率接收傳輸訊號。 使用同頻寬相臨之區域網路可經由設定不同跳躍碼方式,避免彼此干擾。 當傳輸於某一頻率發生干擾時,該無線電波將跳至其他相臨頻率再次傳送。

  17. Ⅲ.無線區域網路介紹 8.系統架構

  18. Ⅲ.無線區域網路介紹 9.無線傳輸效率(Performance)： A.回應時間Response Time： 由RF設備傳送資料至Host主機，再由Host主機回饋訊息給RF設備所須時間。 B.影響回應時間因素： ．資料無線傳輸速度 ．傳輸頻道數 ．傳輸資料量 ．Host主機回應時間(最關鍵因素) ．週邊設備連線狀況(實體網路)

  19. Ⅲ.無線區域網路介紹 10.無線廠測(Physical Site Survey) 影響廠測因素： ．安裝位址(site)數：當多位址安裝時，考量一個大系統或多個小系統， 　何者涵蓋率較佳。 ．設施配置：廠房大小、形狀。 ．建物材質：防火牆、鐵類～等反射率不同。 ．庫存物品及保管設備：即紙盒類零件或鐵製棚板。 ．現有設備：如資訊、通訊設備。 ．實體環境：如戶外或冷凍庫。 ．地理位置：相鄰他公司無線網路。 →廠測應在最嚴苛狀況下測試，即在滿倉實際運作下測試為宜。

  20. Ⅳ.主倉庫條碼進貨作業說明 3.條碼掃瞄方式 不可垂直掃瞄, 須傾斜一角度 讀取 條碼須完整掃瞄
