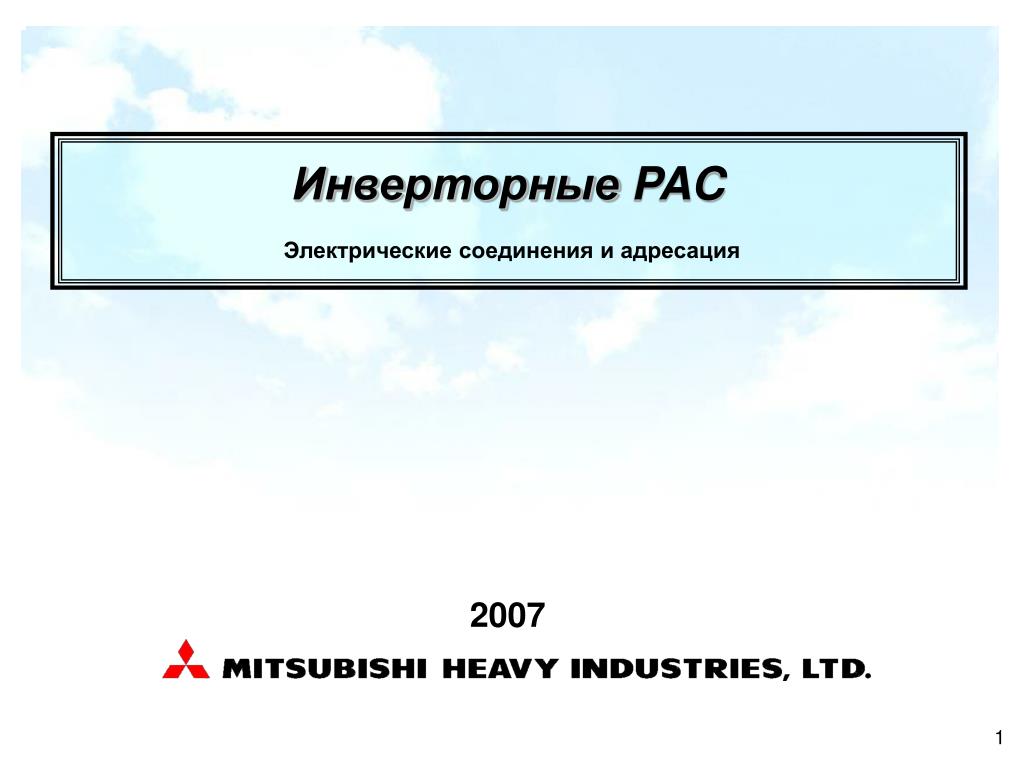

  1. Инверторные PAC Электрические соединения и адресация 2007

  2. Inverter PAC (V-Multi) 1. Электр.соединения и установки SW-переключателейв случае использования проводного пульта 1-1 СистемаV-multi Пульт должен быть подключен к Мастер-блоку!. SW5-1 OFF OFF ON ON SW-переключатели на плате внутреннего блока SW5-2 OFF ON OFF ON SW2*0 0 0 0 *Заводская установка (0) или одинаковый номер

  3. No.1 No.2 No.16 Inverter PAC (Single) 1. Электр.соединения и установки SW-переключателейв случае использования проводного пульта 1-2 Управление несколькими кондиционерами от одного пульта (Максимальное количество внутренних блоков – 16) No.16 No.1 No.2 SW5-1* OFF OFF OFF SW-переключатели на плате внутреннего блока SW5-2* OFF OFF OFF SW2**0 1 F *SW5-1,2 OFF заводская установка **№ блоков не должны повторяться

  4. No.3 No.4 No.5 Inverter PAC (Single & V-Multi) 1. Электр.соединения и установки SW-переключателейв случае использования проводного пульта 1-3 Управление от одного пульта несколькими кондиционерами и системой V-multi V-multi system No.1 No.3 No.2 No. ? No.16 No.1 No.2 Switch setting of indoor PCB SW5-1 OFF OFF OFF OFF ON OFF SW5-2 OFF OFF OFF ON OFF OFF SW2*0 1 2 2 2 ?** Master Slave A Slave B *Номера блоков разные за исключением системы V-multi (в V-multi блоки должны иметь одинаковый No.) **Максимальное кол-во внутренних блоков не должно превышать 16 !!!

  5. Inverter PAC (Single & V-Multi) 1. Электр.соединения и установки SW-переключателейв случае использования проводного пульта 1-4 Использование двух пультов управления Single system V-multi system No.5 Master Slave A Slave B Master Slave Slave Master SW1 M** S S M** Установка SW1 на плате пульта *Для управления кондиционером или группой, включая систему V-multi можно использовать 2 пульта **Заводская установка SW1 - M (Master)

  6. Inverter PAC (V-Multi) 2. Электр.соединения и установки SW-переключателейв случае использования беспроводного пульта 2-1 Система V-multi system) Приемник должен быть подключен к Мастер-блоку!. Фотоприемник для FDT FDTC,FDUM,FDU Receiver SW5-1 OFF OFF ON ON SW-переключатели на плате внутреннего блока SW5-2 OFF ON OFF ON SW2*0 0 0 0 *Заводская установка (0) или одинаковый номер

  7. No.1 No.2 No.16 Receiver Inverter PAC (Single) 2. Электр.соединения и установки SW-переключателейв случае использования беспроводного пульта 2-2 Управление несколькими кондиционерами от одного пульта (Максимальное количество внутренних блоков – 16) No.16 No.1 No.2 Фотоприемник для FDT FDTC,FDUM,FDU SW5-1* OFF OFF OFF SW-переключатели на плате внутреннего блока SW5-2* OFF OFF OFF SW2**0 1 F *SW5-1,2 OFF-заводская установка **№ блоков не должны повторяться

  8. No.3 No.4 No.5 Inverter PAC (Single & V-Multi) 2. Электр.соединения и установки SW-переключателейв случае использования беспроводного пульта 2-3 Управление от одного пульта несколькими кондиционерами и системой V-multi V-multi system No.1 No.3 No.2 No. ? No.16 No.1 No.2 Фотоприемник для FDT FDTC,FDUM,FDU Master Slave A Slave B Receiver SW5-1 OFF OFF OFF OFF ON OFF SW-переключатели на плате внутреннего блока SW5-2 OFF OFF OFF ON OFF OFF SW2*0 1 2 2 2 ?** *Номера блоков разные за исключением системы V-multi (в V-multi блоки должны иметь одинаковый No.) **Максимальное кол-во внутренних блоков не должно превышать 16 !!!

  9. No.1 No.2 No.16 No.3 No.1 No.2 No.3 No.16 Receiver Receiver FDT FDTC FDUM FDU Inverter PAC (Single & V-Multi) 2. Электр.соединения и установки SW-переключателейв случае использования беспроводного пульта 2-4 Использование двух пультов управления Фотоприемник для FDT FDTC,FDUM,FDU Установки на плате приемника Master Slave SW2 ON OFF SW1-2 ON OFF 1-4 1-3 1-2 1-1
