  1. Entity Relationship Diagram

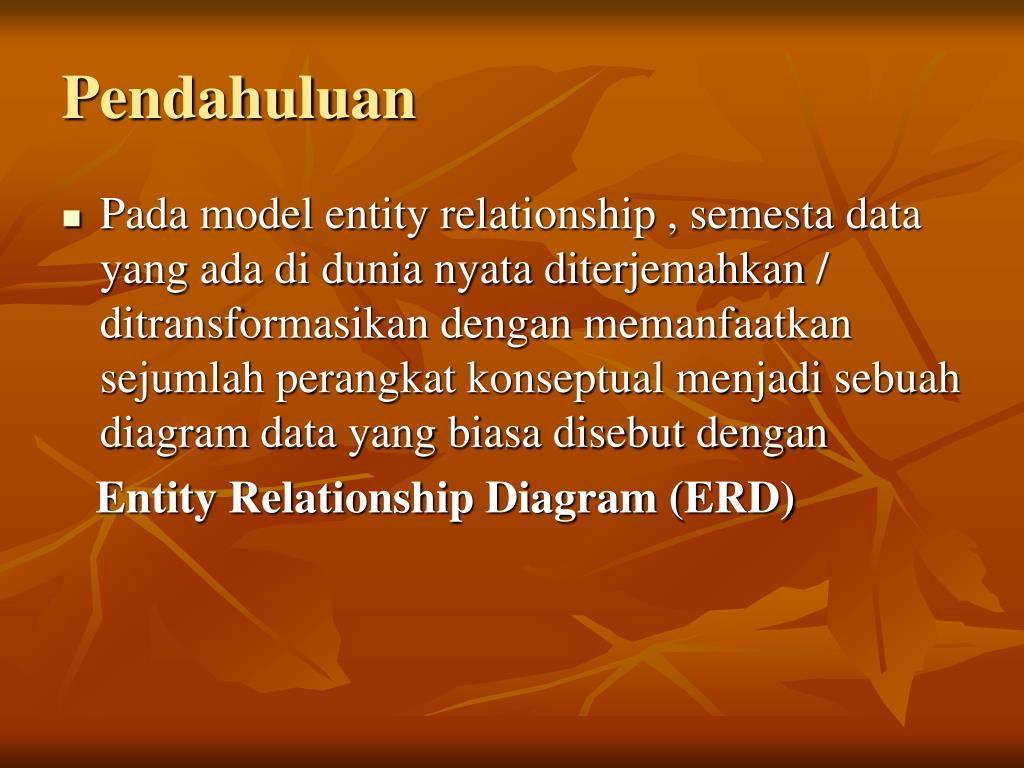

  2. Pendahuluan • Pada model entity relationship , semesta data yang ada di dunia nyata diterjemahkan / ditransformasikan dengan memanfaatkan sejumlah perangkat konseptual menjadi sebuah diagram data yang biasa disebut dengan Entity Relationship Diagram (ERD)

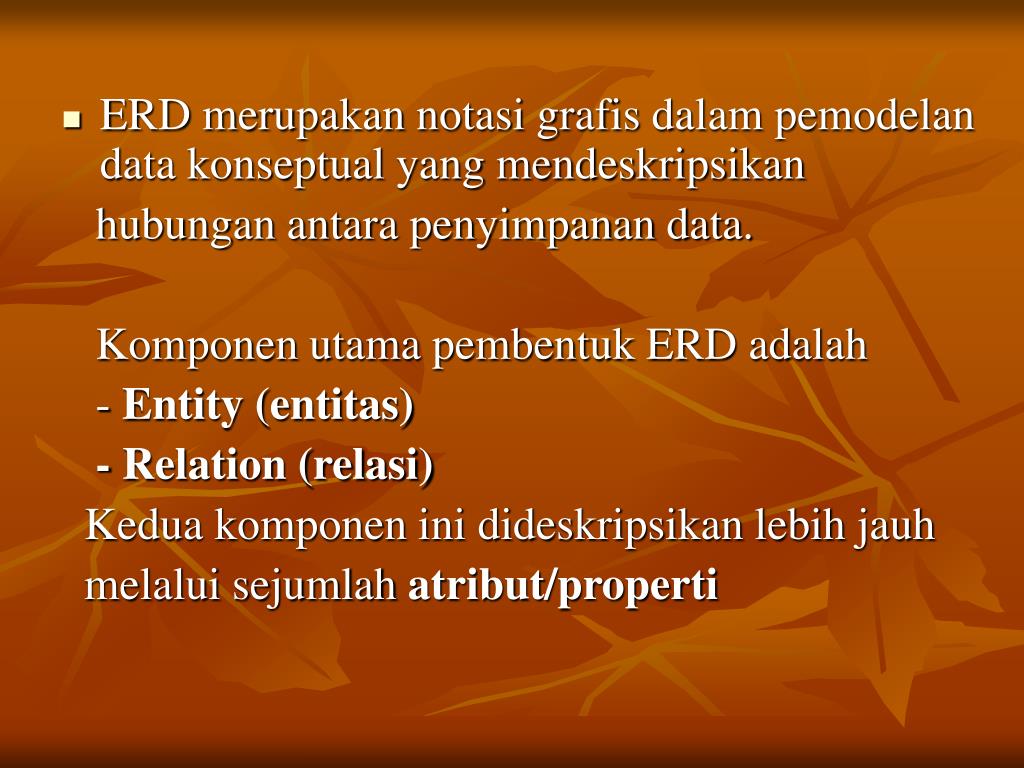

  3. ERD merupakan notasi grafis dalam pemodelan data konseptual yang mendeskripsikan hubungan antara penyimpanan data. Komponen utama pembentuk ERD adalah - Entity (entitas) - Relation (relasi) Kedua komponen ini dideskripsikan lebih jauh melalui sejumlah atribut/properti

  4. Entity • suatu objek yang dapat diidentifikasi dalam lingkungan pemakai, sesuatu yang penting bagi pemakai dalam konteks sistem yang akan dibuat. • sekelompok entitas yang sejenis dan berada dalam lingkup yang sama membentuk sebuah himpunan entitas (entity set)

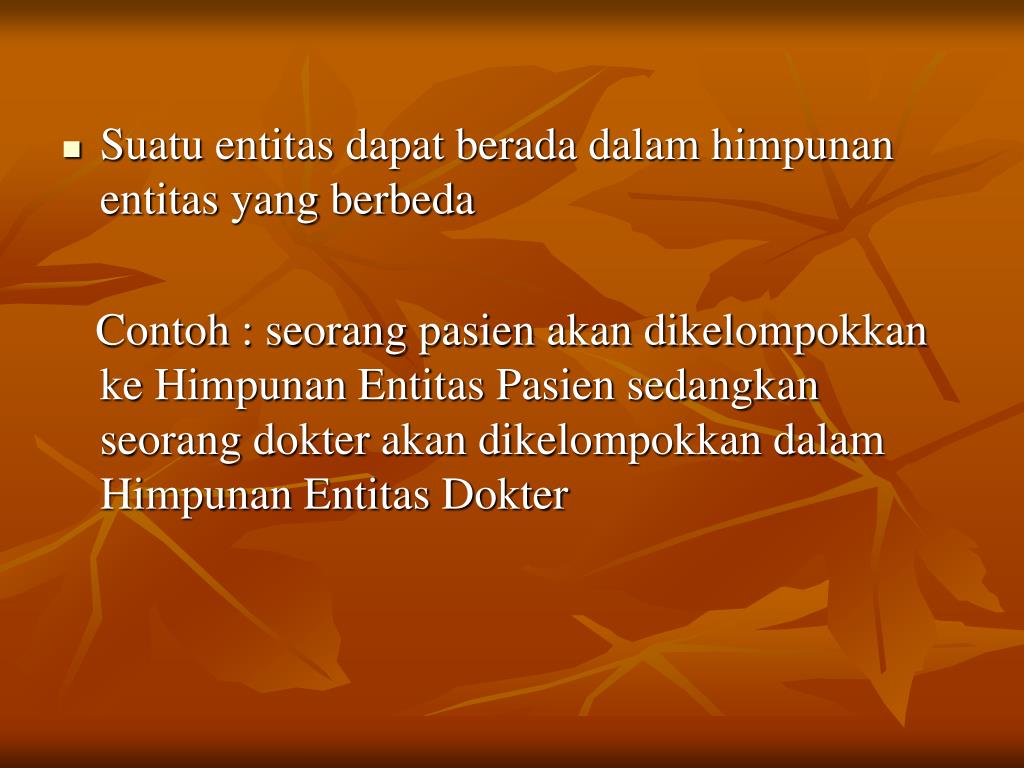

  5. Suatu entitas dapat berada dalam himpunan entitas yang berbeda Contoh : seorang pasien akan dikelompokkan ke Himpunan Entitas Pasien sedangkan seorang dokter akan dikelompokkan dalam Himpunan Entitas Dokter

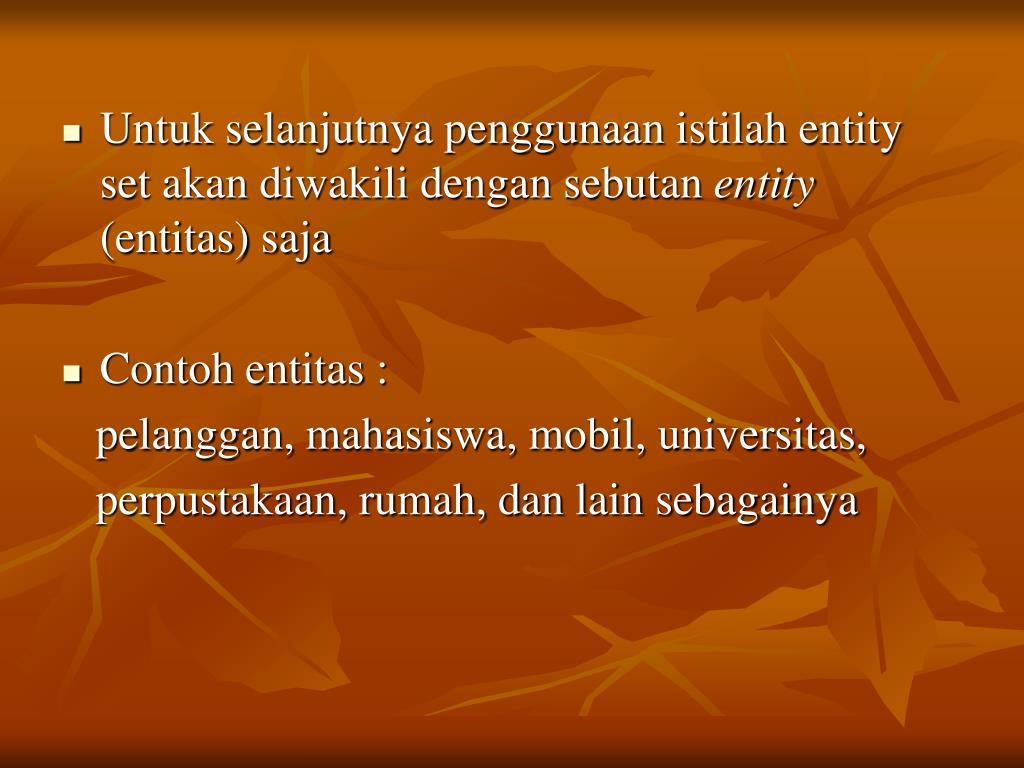

  6. Untuk selanjutnya penggunaan istilah entity set akan diwakili dengan sebutan entity (entitas) saja • Contoh entitas : pelanggan, mahasiswa, mobil, universitas, perpustakaan, rumah, dan lain sebagainya

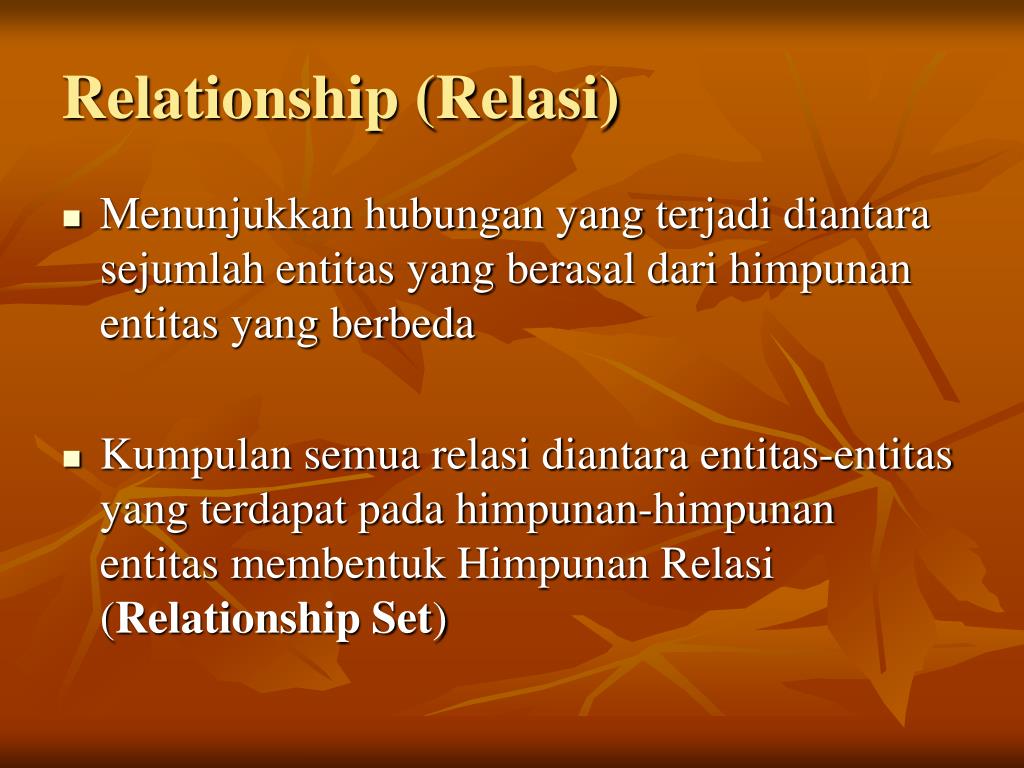

  7. Relationship (Relasi) • Menunjukkan hubungan yang terjadi diantara sejumlah entitas yang berasal dari himpunan entitas yang berbeda • Kumpulan semua relasi diantara entitas-entitas yang terdapat pada himpunan-himpunan entitas membentuk Himpunan Relasi (Relationship Set)

  8. Contoh : Entitas mahasiswa mempunyai relasi dengan entitas mata kuliah Relasi yang terjadi dapat mengandung arti bahwa mahasiswa tersebut mengambil mata kuliah tersebut

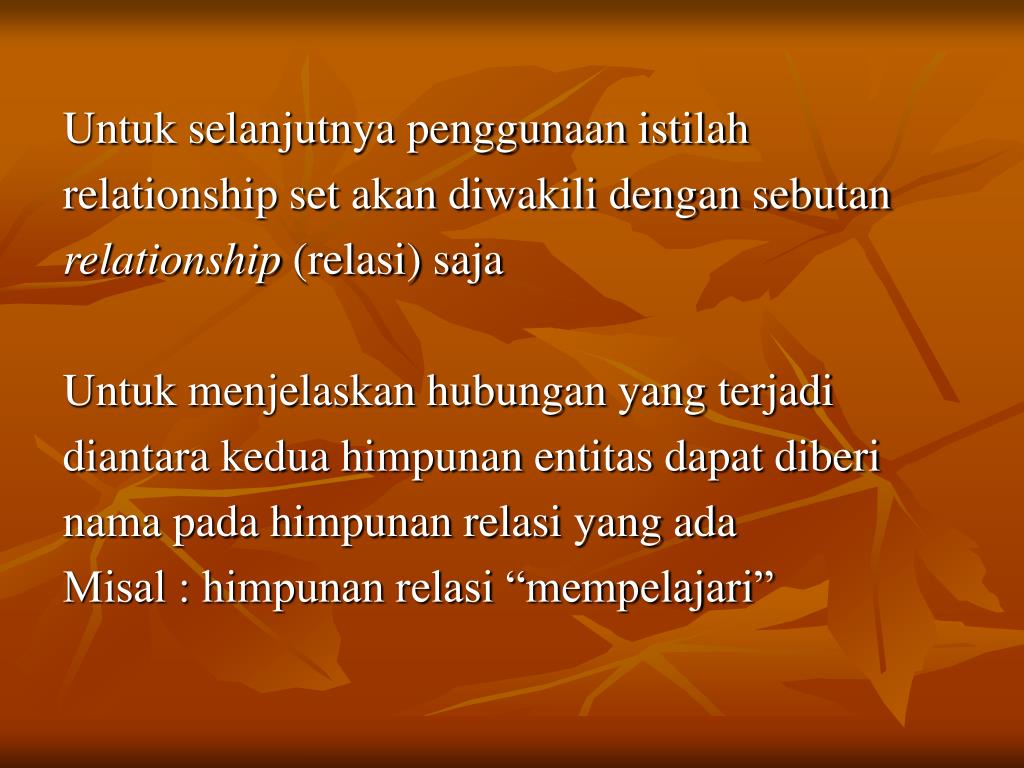

  9. Untuk selanjutnya penggunaan istilah relationship set akan diwakili dengan sebutan relationship (relasi) saja Untuk menjelaskan hubungan yang terjadi diantara kedua himpunan entitas dapat diberi nama pada himpunan relasi yang ada Misal : himpunan relasi “mempelajari”

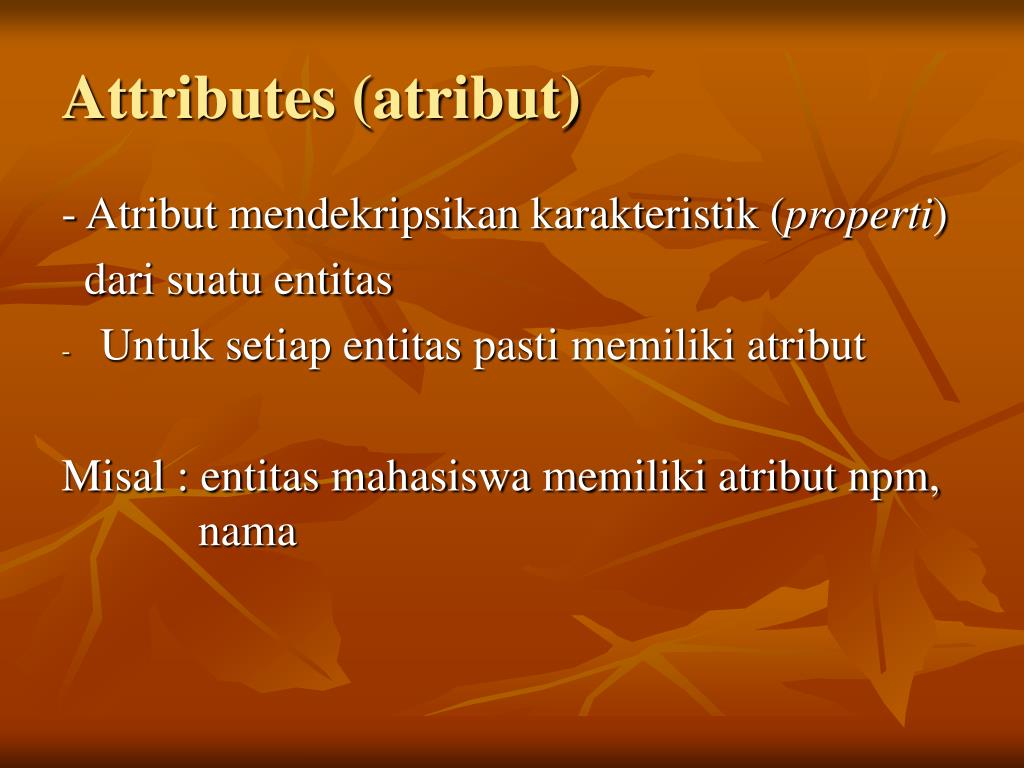

  10. Attributes (atribut) - Atribut mendekripsikan karakteristik (properti) dari suatu entitas • Untuk setiap entitas pasti memiliki atribut Misal : entitas mahasiswa memiliki atribut npm, nama

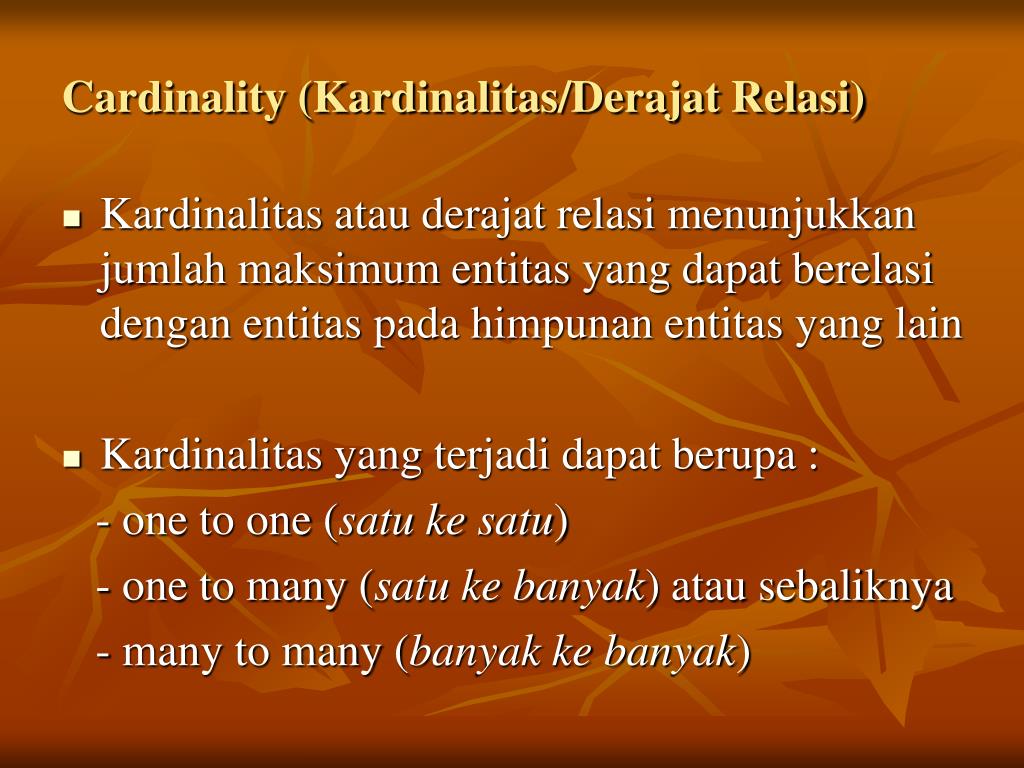

  11. Cardinality (Kardinalitas/Derajat Relasi) • Kardinalitas atau derajat relasi menunjukkan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas yang lain • Kardinalitas yang terjadi dapat berupa : - one to one (satu ke satu) - one to many (satu ke banyak) atau sebaliknya - many to many (banyak ke banyak)

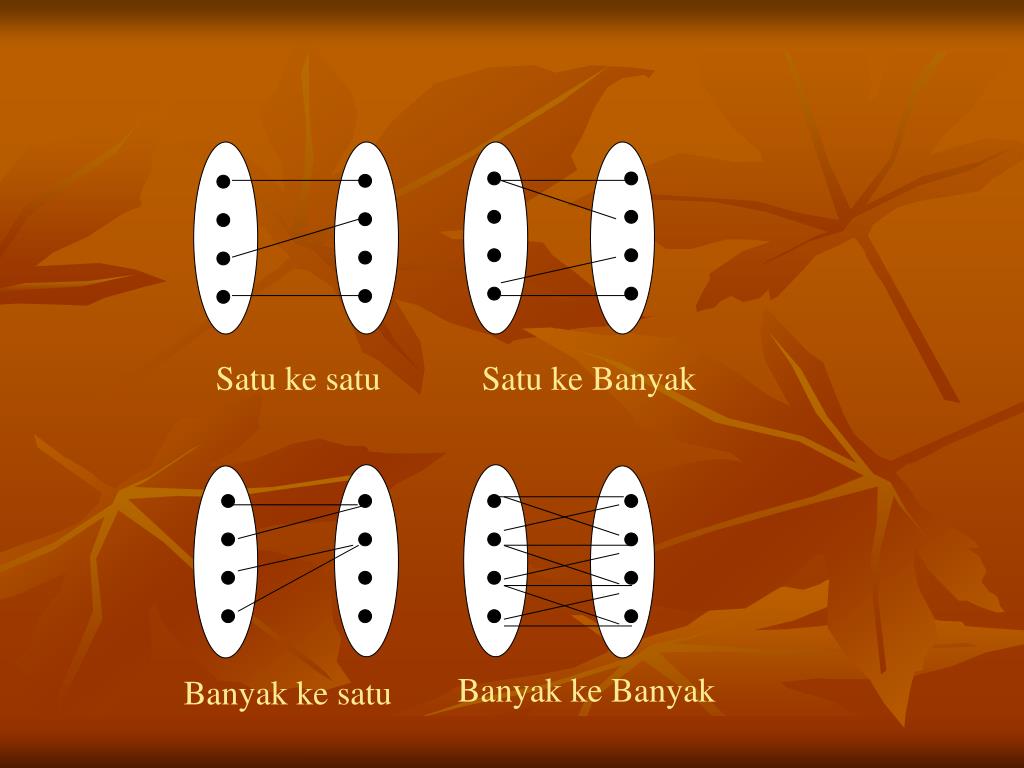

  12. Satu ke satu Satu ke Banyak Banyak ke Banyak Banyak ke satu

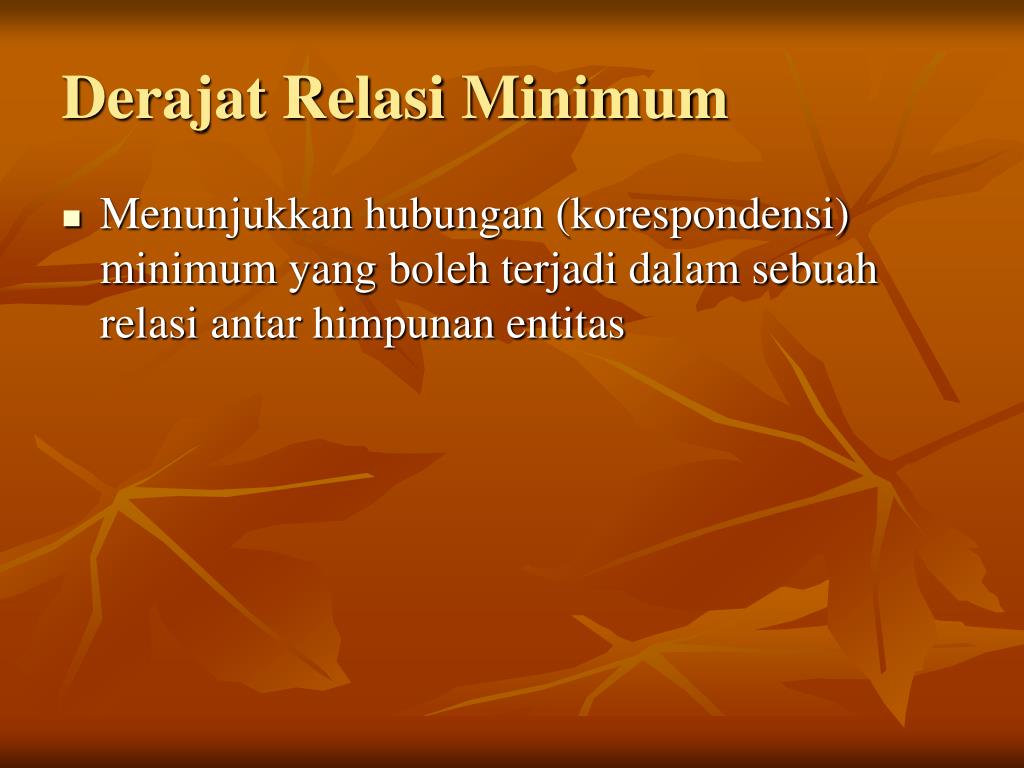

  13. Derajat Relasi Minimum • Menunjukkan hubungan (korespondensi) minimum yang boleh terjadi dalam sebuah relasi antar himpunan entitas

  14. Tahap Pembuatan Diagram ER • Mengidentifikasi dan menetapkan entitas-entitas apa saja yang akan terlibat • Mengidentifikasi dan menetapkan relasi yang terjadi diantara entitas-entitas yang ada • Menentukan derajat / kardinalitas untuk tiap relasi • Menentukan atribut kunci dari masing-masing entitas • Melengkapi dengan atribut yang lain yang bukan kunci

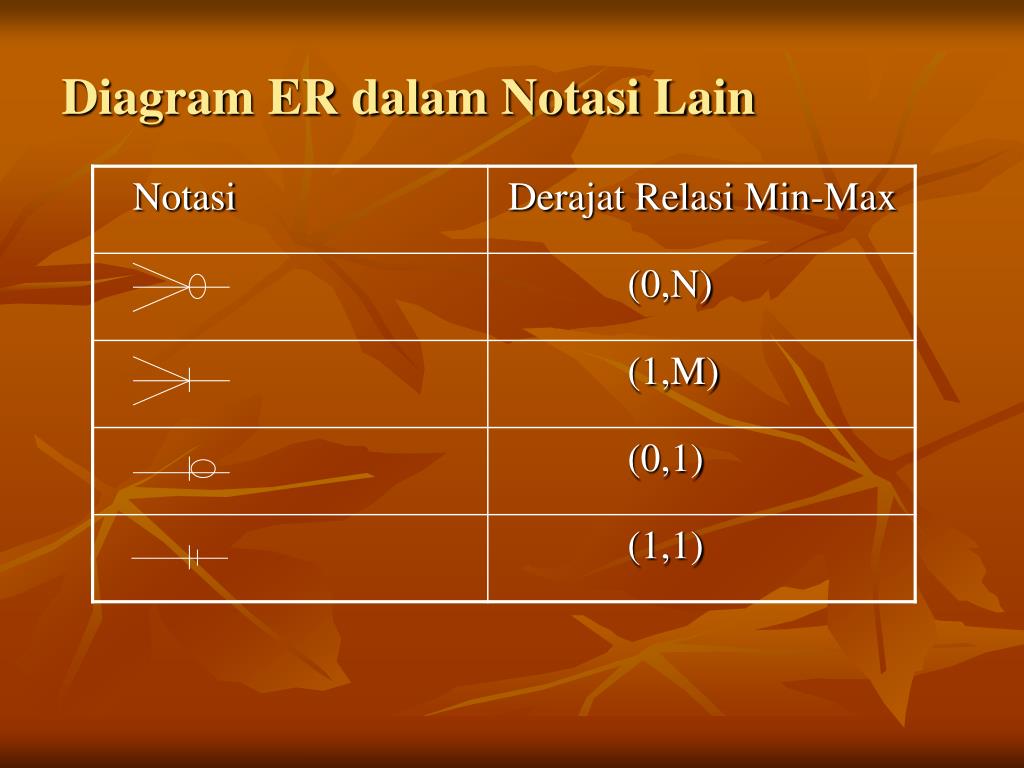

  15. Diagram ER dalam Notasi Lain
