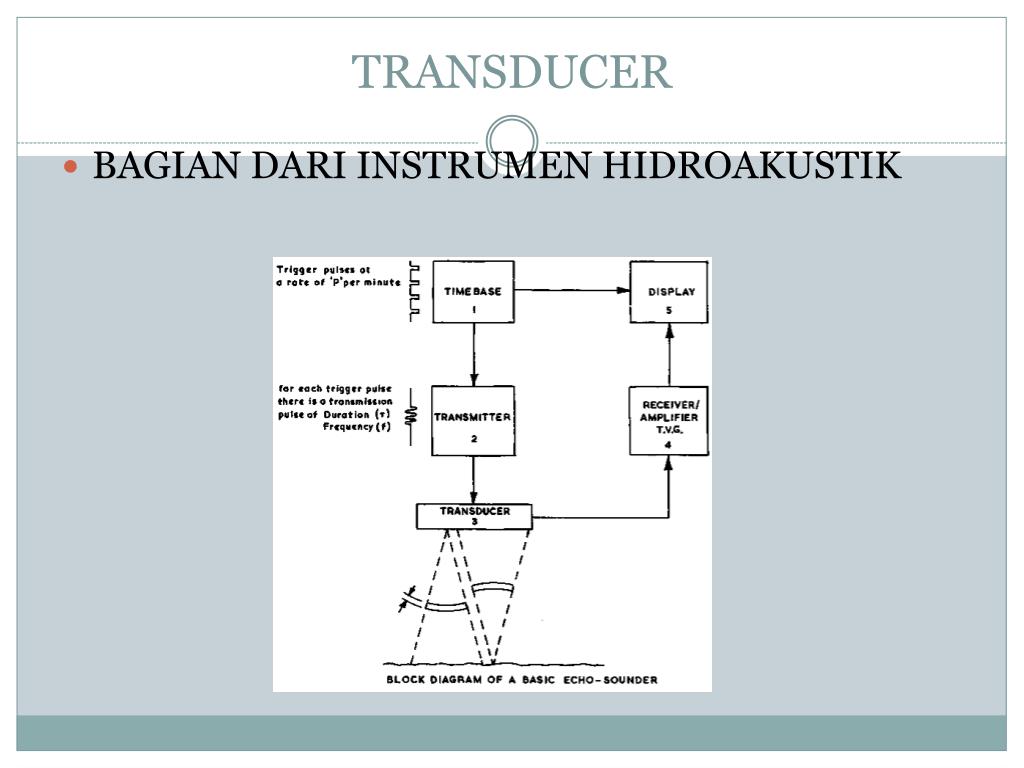

  1. TRANSDUCER BAGIAN DARI INSTRUMEN HIDROAKUSTIK

  2. Fungsi Transducer MENGUBAH ENERGI LISTRIK MENJADI ENERGI SUARA KETIKA DIPANCARKAN DAN SEBALIKNYA MENGUBAH ENERGI SUARA MENJADI ENERGI LISTRIK KETIKA ECHO KEMBALI. MEMUSATKAN ENERGI SUARA YANG DIPANCARKAN SEBAGAI BEAM.

  3. Di daerah dekat dengan permukaan transducer memiliki intensitas suara bervariasi menurut cara yang sangat komplek antara tingkat minimum dan maksimum. Pada saat permukaan transducer membesar (expand), transducer akan menghasilkan tekanan pada air (secara cepat) yang menyebabkan kompresi (compression). Jika transducer mengecil tekanan akan berkurang akan menyebabkan rarefaction. Pengaruh dari compression dan rarefaction akan di proyeksikan ke depan pada jarak tertentu.

  4. Jarak dari permukaan transducer sampai jarak terjadi fluktuasi dari tekanan disebut NEAR FIELD.

  5. PolaSorot (Beam Pattern) Transduser: 2 - Dimensi Far Field Near field

  6. Near Field FAO (1983) Maclennan (1992)

  7. Intensitas akustik dari transducer terbesar pada sumbu dari beam. Dan akan berkurang menurut sudut yang semakin membesar dari sumbu Sampai dicapai suatu pola respon tertentu (main lobe dan side lobe)

  8. Mainlobe 1. sidelobe 2. sidelobe Circular transducer face radius, a PolaSorot (Beam Pattern) Transduser: 3 - Dimensi

  9. Adanya Side lobe mengakibatkan kehilangan energi yang efektif untuk “sounding” dan juga akan menghasilkan echo yang tidak diinginkan yang dapat mengacaukan interpretasi terhadap echo dari main lobe. Semakin banyak side lobe dan makin tinggi tingkat intensitasSide lobe tersebut, maka kualitas transducer makin rendah

  10. Sudut Beam: Diukur selebar sudut yang membentuk main lobe, yang diukur terhadap sudut dimana respon adalah setengah dari sumbu yakni 10 log = -3 dB Full beam angle

  11. Contoh Soal : Pada sebuah alat hidroakustik dengan frekuensi 38 Khz, dan dengan besar full beam 12,5 derajat. Berapa lebar transducer? Dan berapa jarak near field dari beam tersebut. l = cf-1 = 1500 ÷ 38 x 103 = 3.95 x 10-2 m L = 57.3 x 3.95 x 10-2 ÷ 12.5 = 0.18 m

  12. Sambungan tentang transducer

  13. Jenis dan bahan transducer Magnetostriction Transducer (Nickel) Bahan-bahan magnetostrictive dapat mengubah dimensi transducer jika diletakkan dalam sebuah medan magnet dan dapat mengubah medan magnet di dalam dan sekitarnya jika mengalami stress. Berdasarkan prinsip inilah,maka energi suara dapat diubah menjadi energi listrik dan sebaliknya. Electrostriction/piezoelectric Transducer (Keramik) Bahan-bahan piezoelectric adalah substansi kristal seperti quartz,amonium dihydrogen phosphate (ADP). Jenis ini akan menghasilkan muatan antara permukaan kristal bila diberi tekanan jika tegangan listrik melintasinya.

  14. Bahan electrostrictive contohnya polycristalline ceramic dimana bisa dipolarisasi dengan meletakkan pada suatu medan electrostatis yang tinggi Bentuk transducer umumnya circular dan rectangular. Transducer umumnya dilengkapi towed body sebagai dudukan sehingga tidak terombang ambing oleh arus saat di pasang di kapal. Pemasangan transducer ????????
