  1. U-Link RFID Middleware 소개자료 v2.0

  2. Contents • 􀂉 U-Link RFID Middleware의 구조 • 􀂉 U-Link RFID Middleware의 특장점 • - 다양한 현장 적용 구성 • - 뛰어난 Customizing 기능 • - 안정성과 빠른 처리 속도 • - 모니터링 기능 • - 사용자 친화적인 GUI • 􀂉 U-Link RFID Middleware의 지원 기능 / 지원 표준 • 􀂉 U-Link RFID Middleware의 적용 예 • 􀂉 U-Link RFID Middleware의 Uprade계획 RFID/USN 연구소

  3. U-Link RFID Middleware의 구조 Savant적인 Component Module연계와 ALE가 동시에 구현된 RFID Middleware ■ Component기반에 의해 Savant의 확장성을 유지 ■ ALE Specifiaction v1.0의 구현 ■ Customizing의 용이 ■ Logging Format의 확장성이 우수 ■ 상하위 U-Link와 계층구조 형성 ■ GUI에 의한 Configuration구성 ■ 분산 엔진의 통합 제어 RFID/USN 연구소

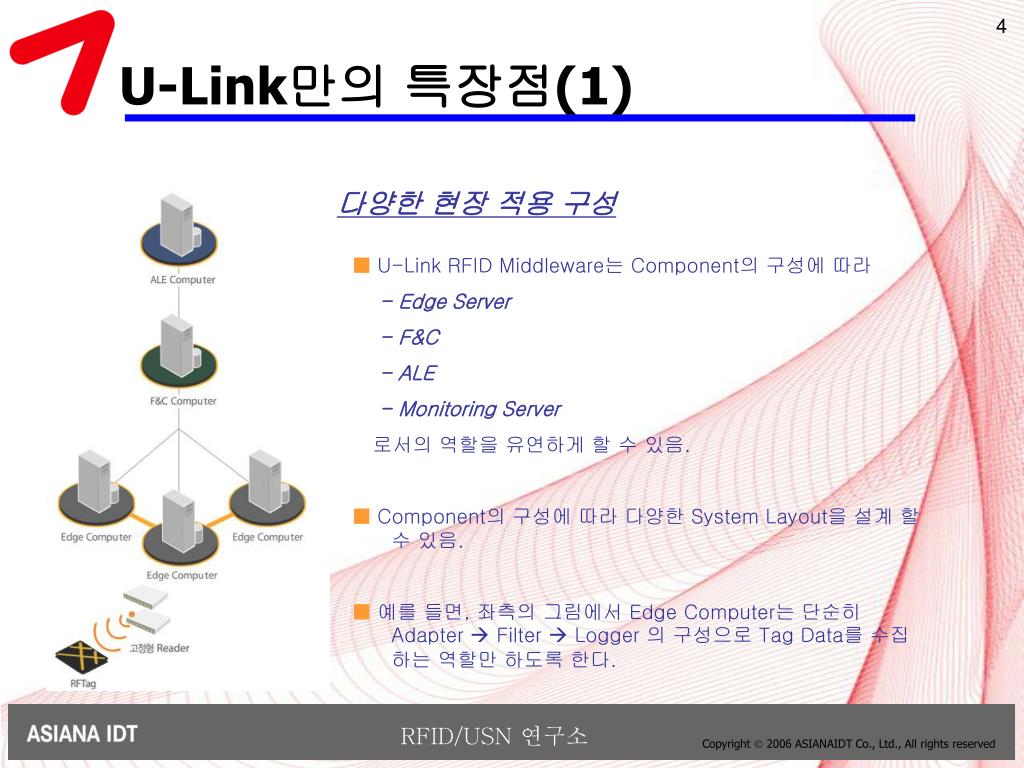

  4. U-Link만의 특장점(1) 다양한 현장 적용 구성 • ■U-Link RFID Middleware는 Component의 구성에 따라 • - Edge Server • - F&C • - ALE • - Monitoring Server • 로서의 역할을 유연하게 할 수 있음. • ■Component의 구성에 따라 다양한 System Layout을 설계 할 수 있음. • ■ 예를 들면, 좌측의 그림에서 Edge Computer는 단순히 Adapter  Filter  Logger 의 구성으로 Tag Data를 수집하는 역할만 하도록 한다. RFID/USN 연구소

  5. U-Link만의 특장점(2) 뛰어난 Customizing능력 ■U-Link RFID Middleware는 고객의 요구에 의해 새로운 모듈이 필요할 경우, Component Interface에 맞게 특정 모듈을 개발하여 Plug & Play와 같이 손쉬운 적용이 가능. ■아래 그림과 같은 구성에서 새로운 Component “A”를 추가 해야 한다면 해당 Component를 구현한 Car 파일을 U-Link 위저드를 통해 Import하고 Editor에서 Component의 연결관계를 형성해 주면 바로 적용 됨. ■ 간단힌 기능의 새로운 Component는 Java Script를 통해 추가 모듈의 개발없이 적용 가능. RFID/USN 연구소

  6. U-Link만의 특장점(3) 시스템의 안정성과 빠른 처리능력 ■Reader로부터 읽어들인 Binary tag data를 빠르게 EPC Encoding함 ■ Encoding Rule을 외부 XML파일(Tag Data Translation)로 정의하여 고객사 고유의 EPC를 정의하여 사용가능. ■ Tag Data의 흐름구조를 최소화 하여 Component간 Data IO를 고속화 함 ■ ALE처리는 In-memory DB를 이용하여 순간 초당 최대 1만건의 Tag IO를 소화. RFID/USN 연구소

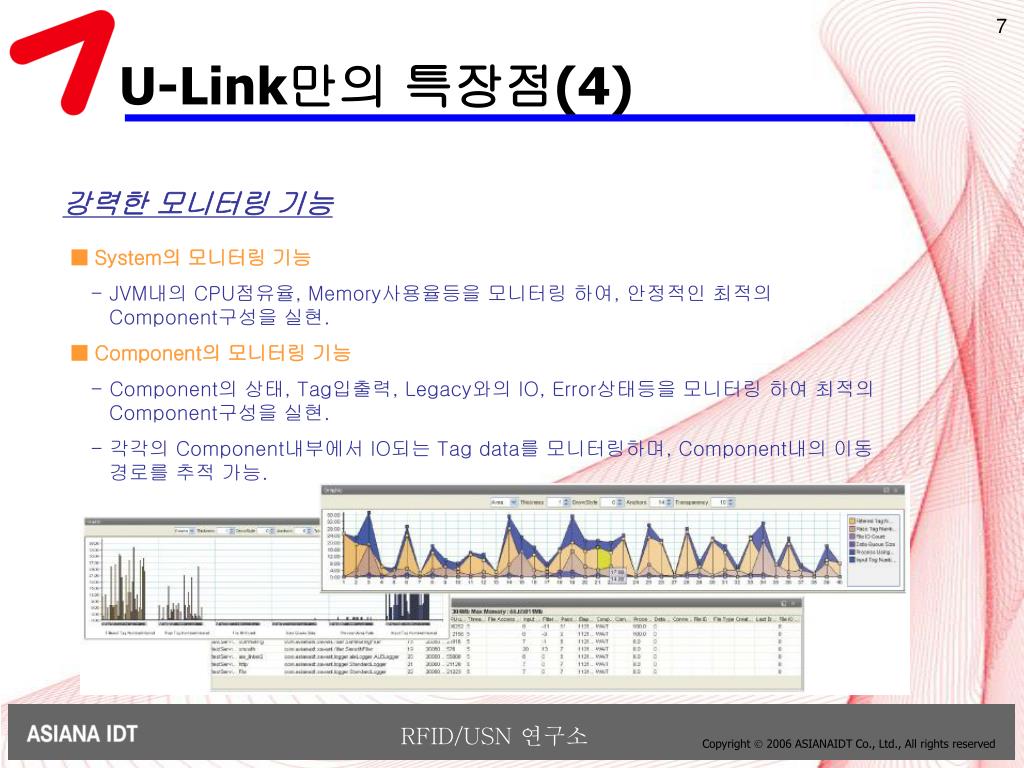

  7. U-Link만의 특장점(4) 강력한 모니터링 기능 ■ System의 모니터링 기능 - JVM내의 CPU점유율, Memory사용율등을 모니터링 하여, 안정적인 최적의 Component구성을 실현. ■ Component의 모니터링 기능 - Component의 상태, Tag입출력, Legacy와의 IO, Error상태등을 모니터링 하여 최적의 Component구성을 실현. - 각각의 Component내부에서 IO되는 Tag data를 모니터링하며, Component내의 이동경로를 추적 가능. RFID/USN 연구소

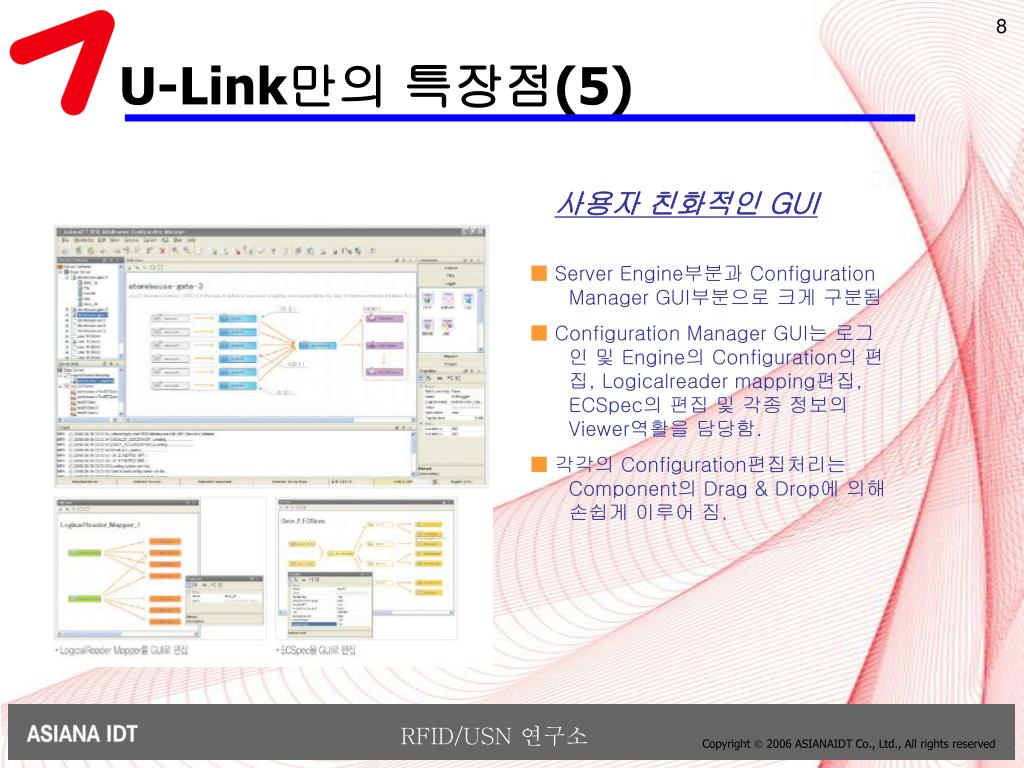

  8. U-Link만의 특장점(5) 사용자 친화적인 GUI ■ Server Engine부분과 Configuration Manager GUI부분으로 크게 구분됨 ■ Configuration Manager GUI는 로그인 및 Engine의 Configuration의 편집, Logicalreader mapping편집, ECSpec의 편집 및 각종 정보의 Viewer역활을 담당함. ■ 각각의 Configuration편집처리는 Component의 Drag & Drop에 의해 손쉽게 이루어 짐. RFID/USN 연구소

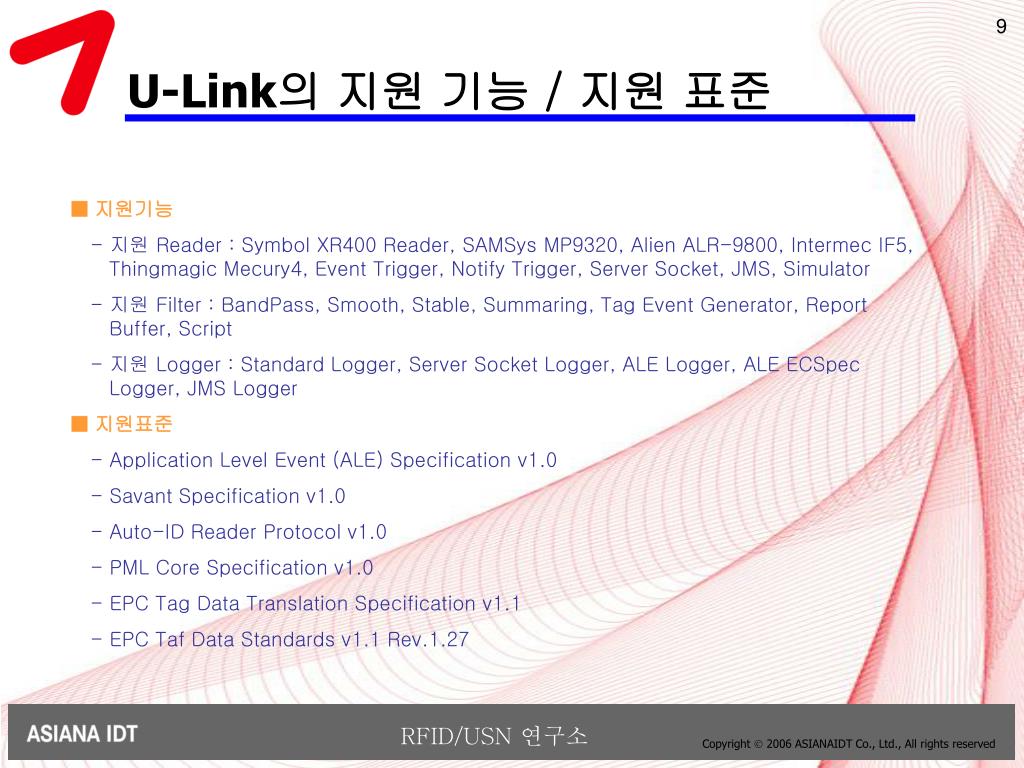

  9. U-Link의 지원 기능 / 지원 표준 ■ 지원기능 - 지원 Reader : Symbol XR400 Reader, SAMSys MP9320, Alien ALR-9800, Intermec IF5, Thingmagic Mecury4, Event Trigger, Notify Trigger, Server Socket, JMS, Simulator - 지원 Filter : BandPass, Smooth, Stable, Summaring, Tag Event Generator, Report Buffer, Script - 지원 Logger : Standard Logger, Server SocketLogger, ALE Logger, ALE ECSpec Logger, JMS Logger ■ 지원표준 - Application Level Event (ALE) Specification v1.0 - Savant Specification v1.0 - Auto-ID Reader Protocol v1.0 - PML Core Specification v1.0 - EPC Tag Data Translation Specification v1.1 - EPC Taf Data Standards v1.1 Rev.1.27 RFID/USN 연구소

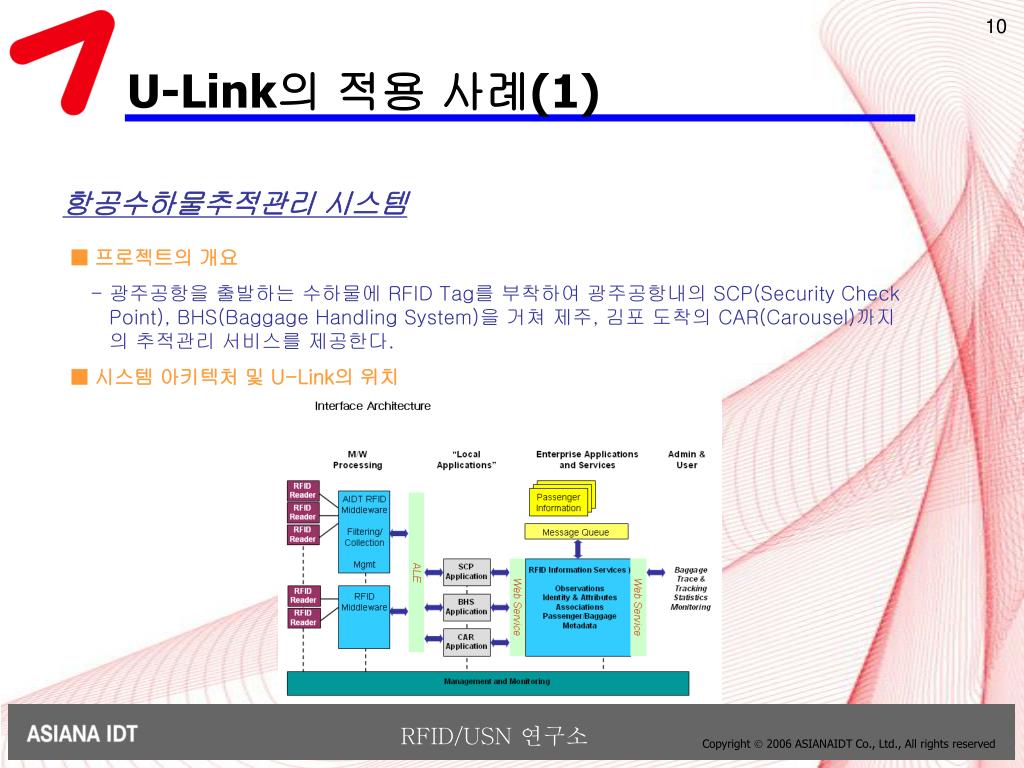

  10. U-Link의 적용 사례(1) 항공수하물추적관리 시스템 ■ 프로젝트의 개요 - 광주공항을 출발하는 수하물에 RFID Tag를 부착하여 광주공항내의 SCP(Security Check Point), BHS(Baggage Handling System)을 거쳐 제주, 김포 도착의 CAR(Carousel)까지의 추적관리 서비스를 제공한다. ■ 시스템 아키텍처 및 U-Link의 위치 RFID/USN 연구소

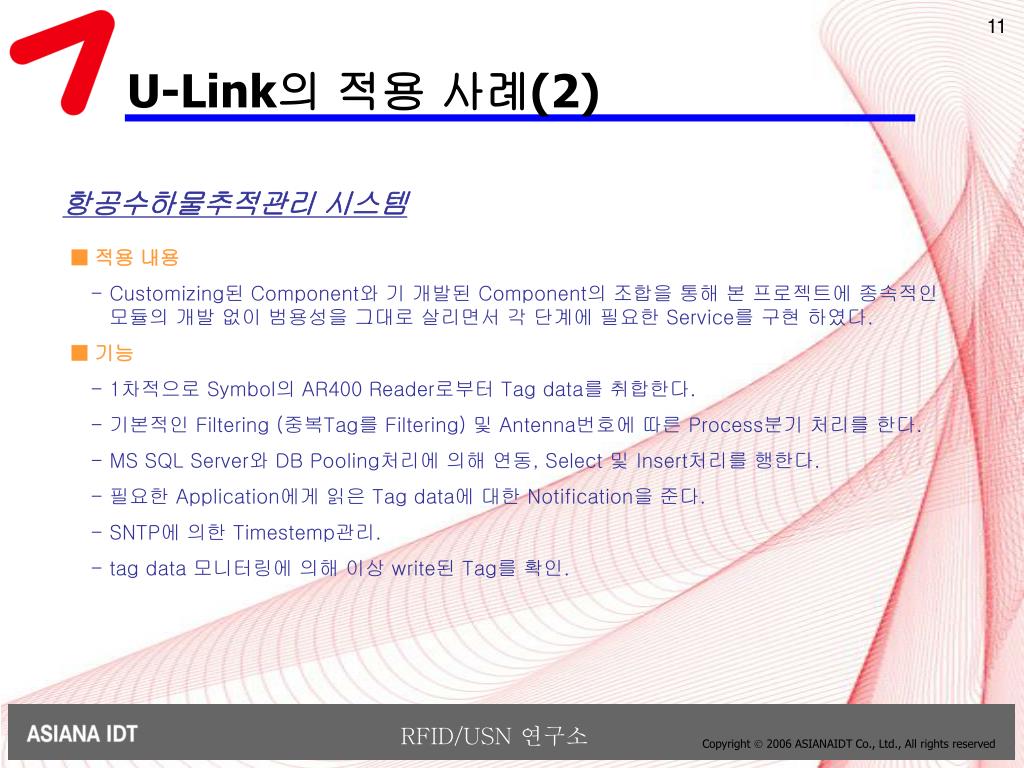

  11. U-Link의 적용 사례(2) 항공수하물추적관리 시스템 ■ 적용 내용 - Customizing된 Component와 기 개발된 Component의 조합을 통해 본 프로젝트에 종속적인 모듈의 개발 없이 범용성을 그대로 살리면서 각 단계에 필요한 Service를 구현 하였다. ■ 기능 - 1차적으로 Symbol의 AR400 Reader로부터 Tag data를 취합한다. - 기본적인 Filtering (중복Tag를 Filtering) 및 Antenna번호에 따른 Process분기 처리를 한다. - MS SQL Server와 DB Pooling처리에 의해 연동, Select 및 Insert처리를 행한다. - 필요한 Application에게 읽은 Tag data에 대한 Notification을 준다. - SNTP에 의한 Timestemp관리. - tag data 모니터링에 의해 이상 write된 Tag를 확인. RFID/USN 연구소

  12. U-Link의 적용 사례(3) 항공수하물추적관리 시스템 ■ FAULT TOLERANCE - Reader와의 접속이 끊기면 자동으로 접속을 복구. - DB와의 접속이 끊기는 경우, JMS의 Topic에 Tag data를 logging하고 복구되면 읽어들어와 Tag data를 DB에 insert한다. - SNTP의 접속이 끊기는 경우, 타 U-Link M/W Engine에 접속하여 Timestemp를 얻어온다. ■ U-Link의 적용에 따른 기존 시스템과의 비교 우위사항 - 모니터링 기능을 통해 시스템내의 Tag정보를 실시간으로 파악하는 것이 가능해서 Tag인식에 대한 문제점을 쉽게 파악 할 수 있었다. 예) TagID의 불량, Reader의 Tag 인식률 분석등 - 구현된 서비스는 적은 cpu점유율과 리소스를 사용하며 안정적을 돌아갔다. - 테스트 상황에 있어서 Application의 요구에 맞는 다양한 Interface를 쉽게 구현하였으며 서비스의 구성 변화를 쉽고 다양하게 접근 가능 하였다. RFID/USN 연구소

  13. U-Link의 차후 Upgrade계획 ■ ODS연동 모듈의 추가. ■ EPCIS연동 모듈의 추가. ■ EPCIS Server package추가. ■ Reader Protocol Standard v1.1의 대응. ■ Reader Management Standard v1.0의 대응 ■ Web환경의 GUI기능 추가. ■ 다양한 Logging방식의 Component추가. RFID/USN 연구소

  14. EPCglobal ALE S/W Certified RFID/USN 연구소
