  1. LegoNXT機器人程式設計單元一 侯人俊老師

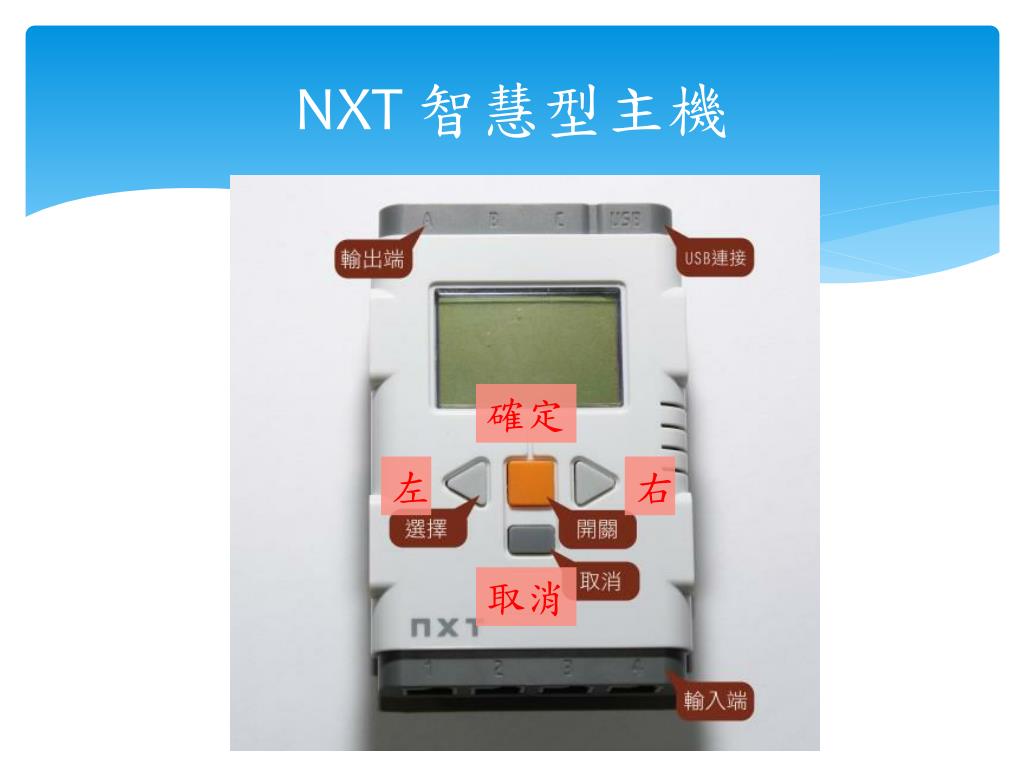

  2. NXT 智慧型主機 確定 左 右 取消

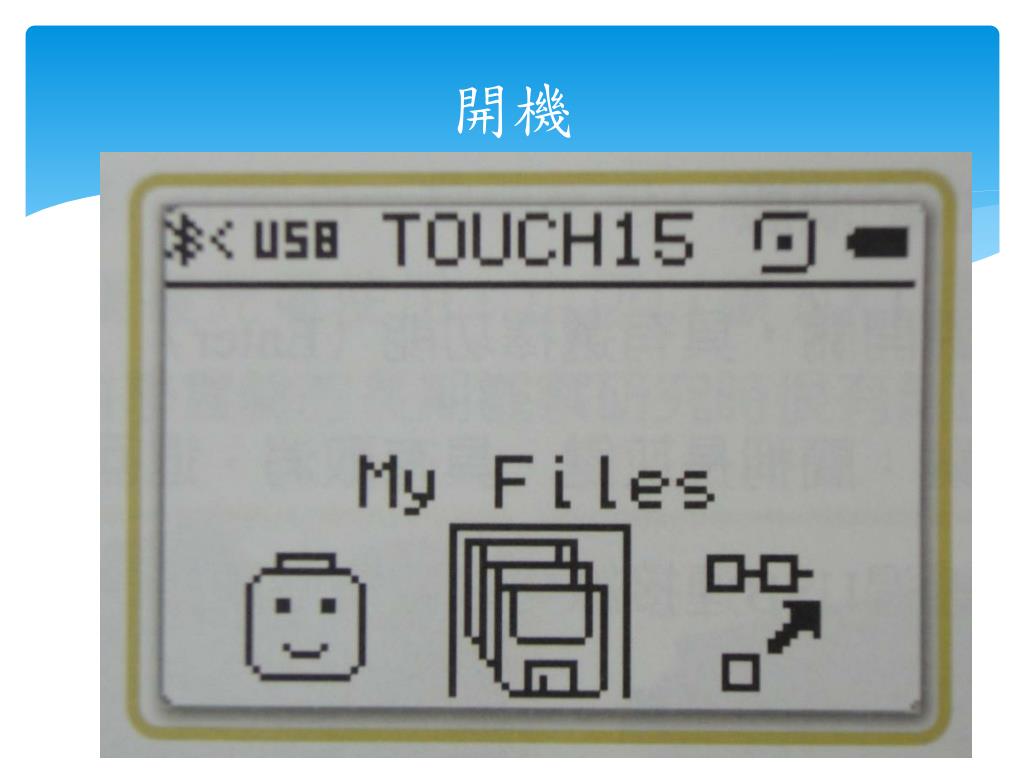

  3. 開機

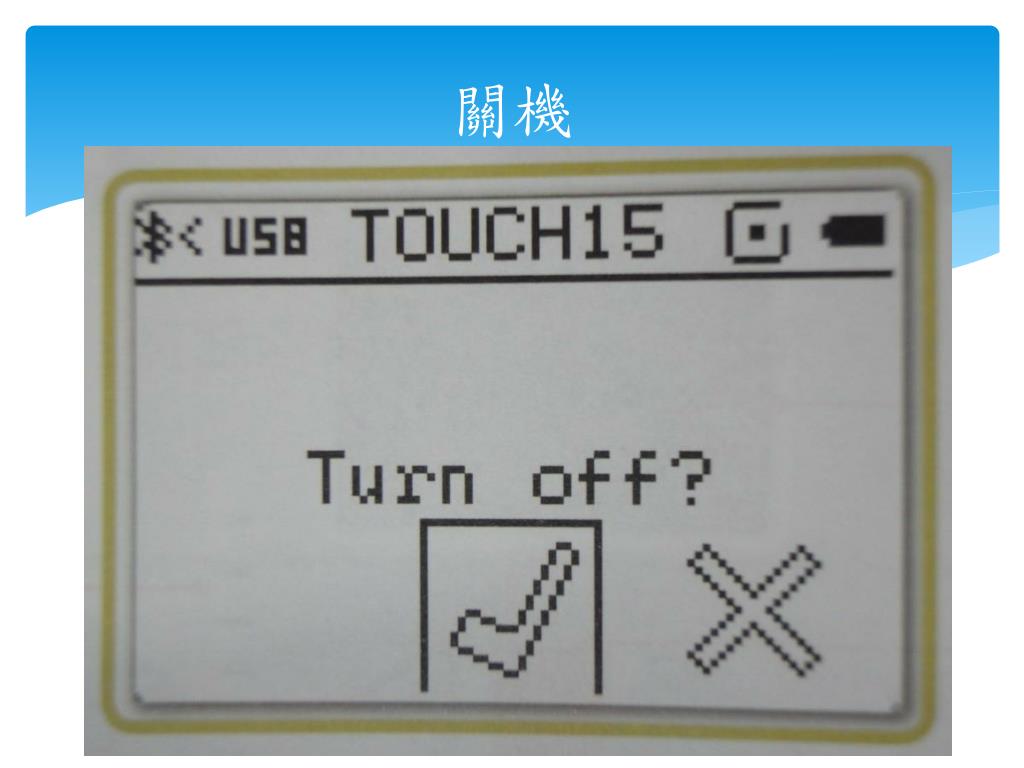

  4. 關機

  5. NXT 智慧型主機螢幕

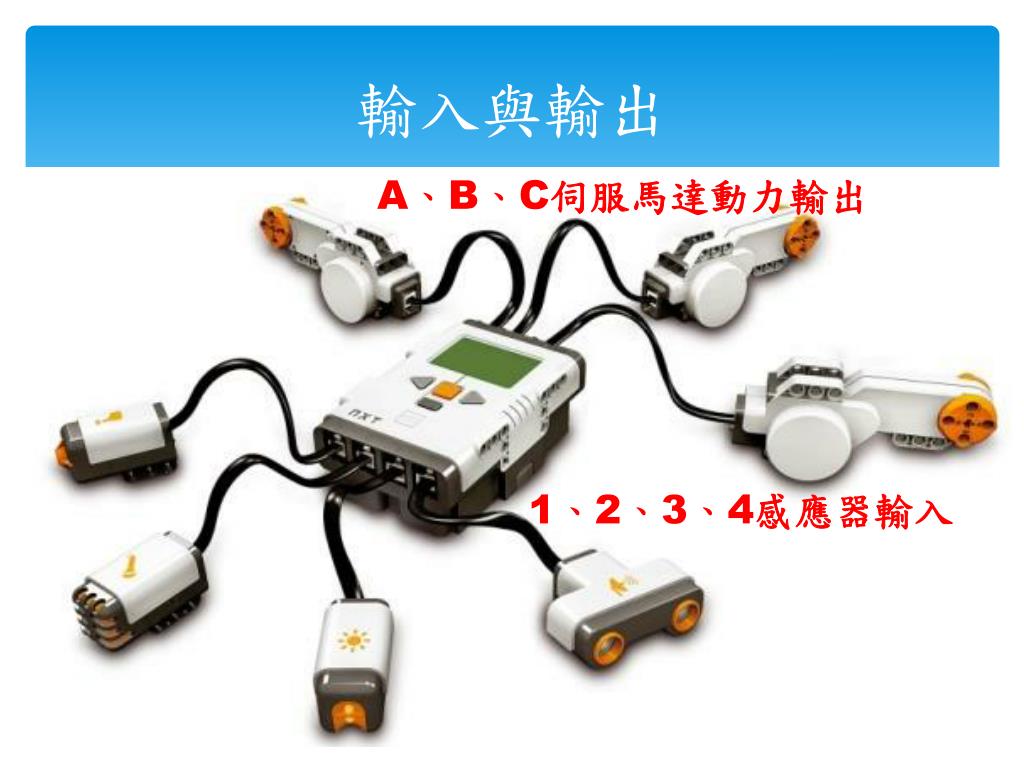

  6. 輸入與輸出 A、B、C伺服馬達動力輸出 1、2、3、4感應器輸入

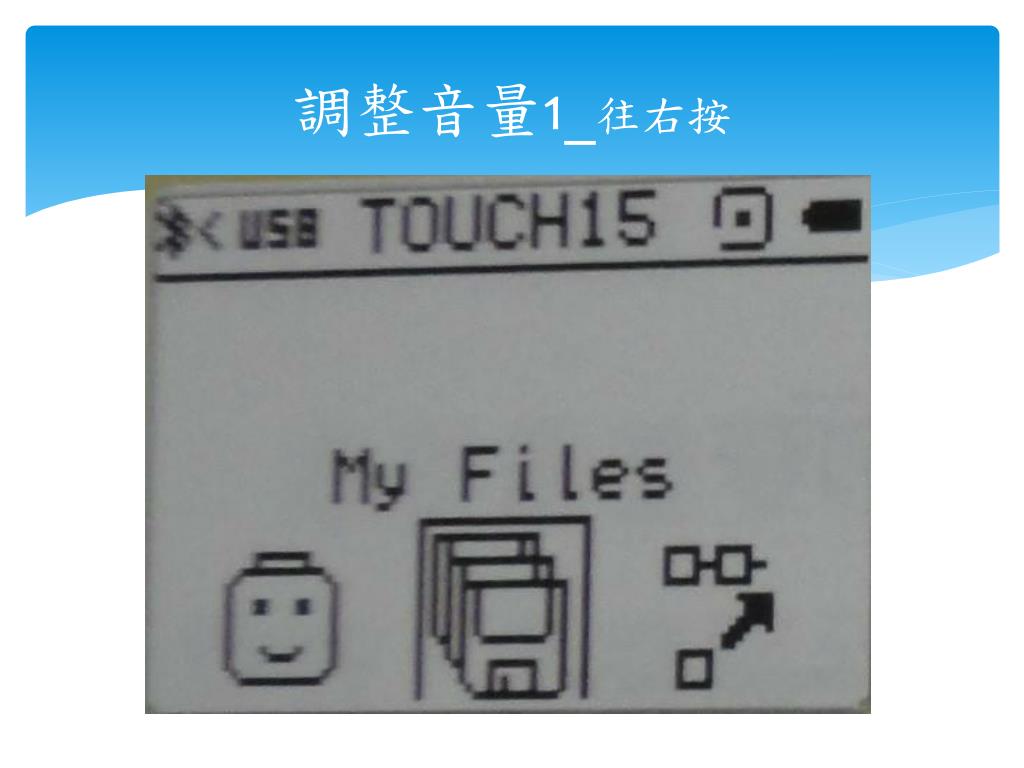

  7. 調整音量1_往右按

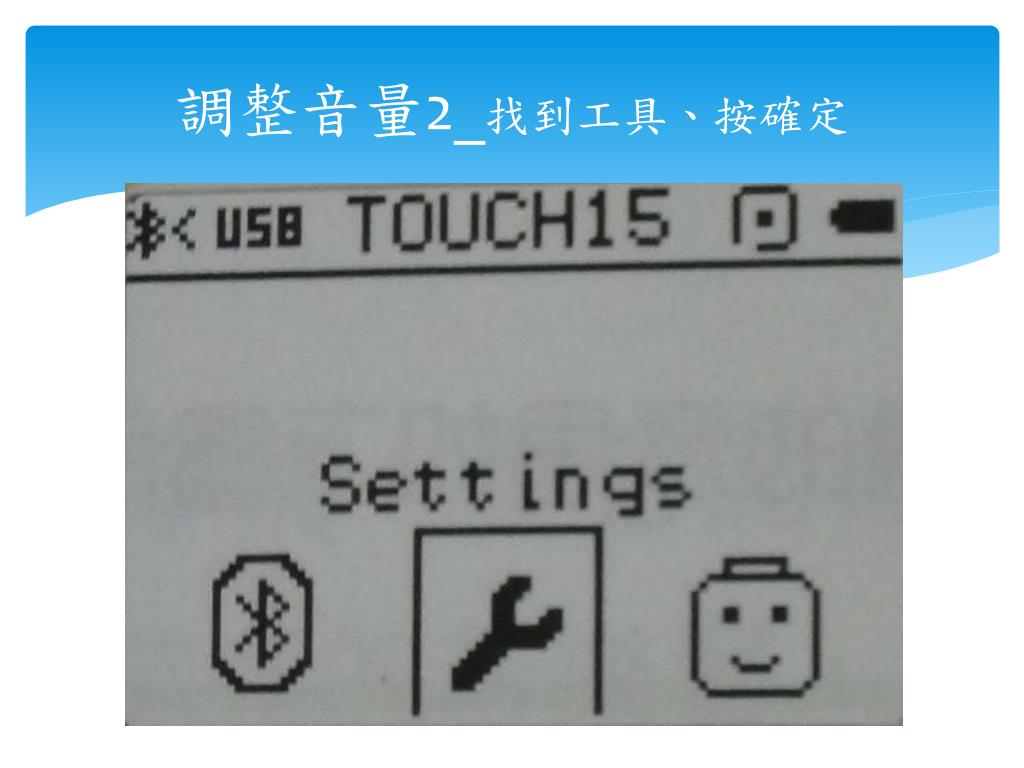

  8. 調整音量2_找到工具、按確定

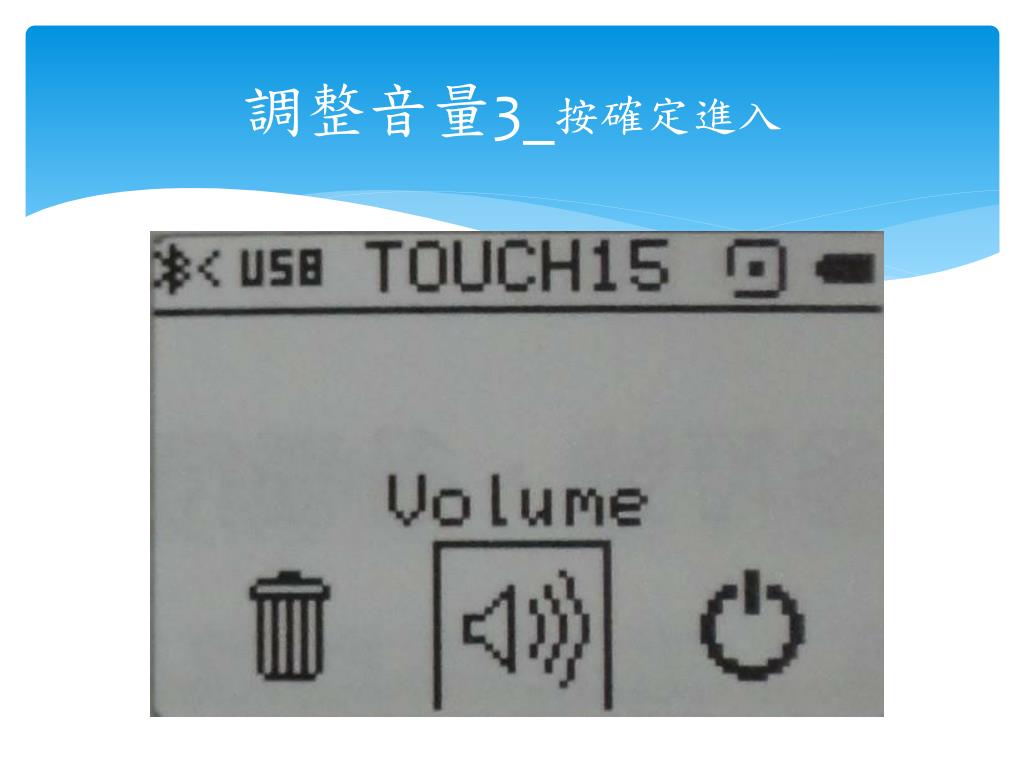

  9. 調整音量3_按確定進入

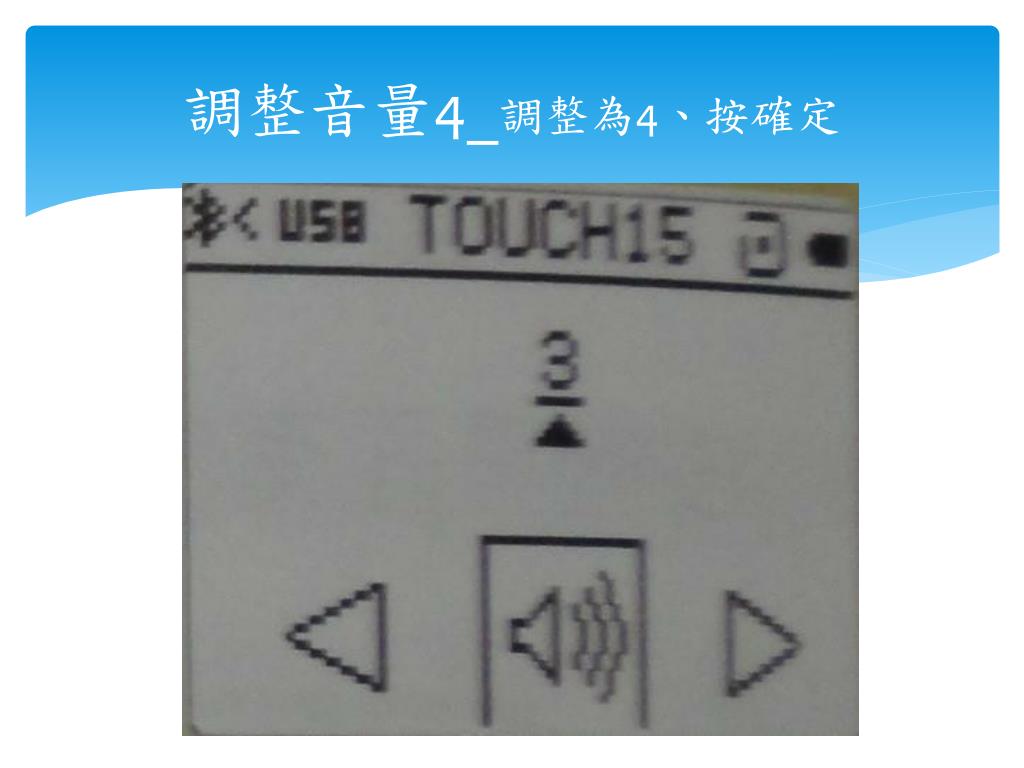

  10. 調整音量4_調整為4、按確定

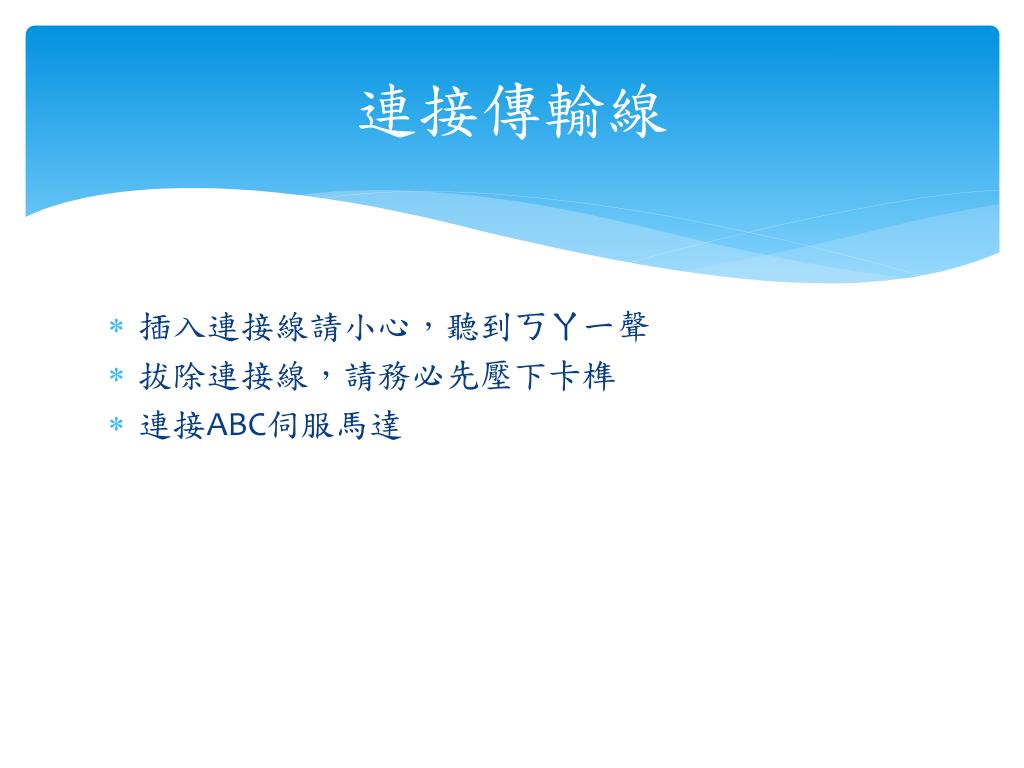

  11. 連接傳輸線 插入連接線請小心，聽到ㄎㄚ一聲 拔除連接線，請務必先壓下卡榫 連接ABC伺服馬達

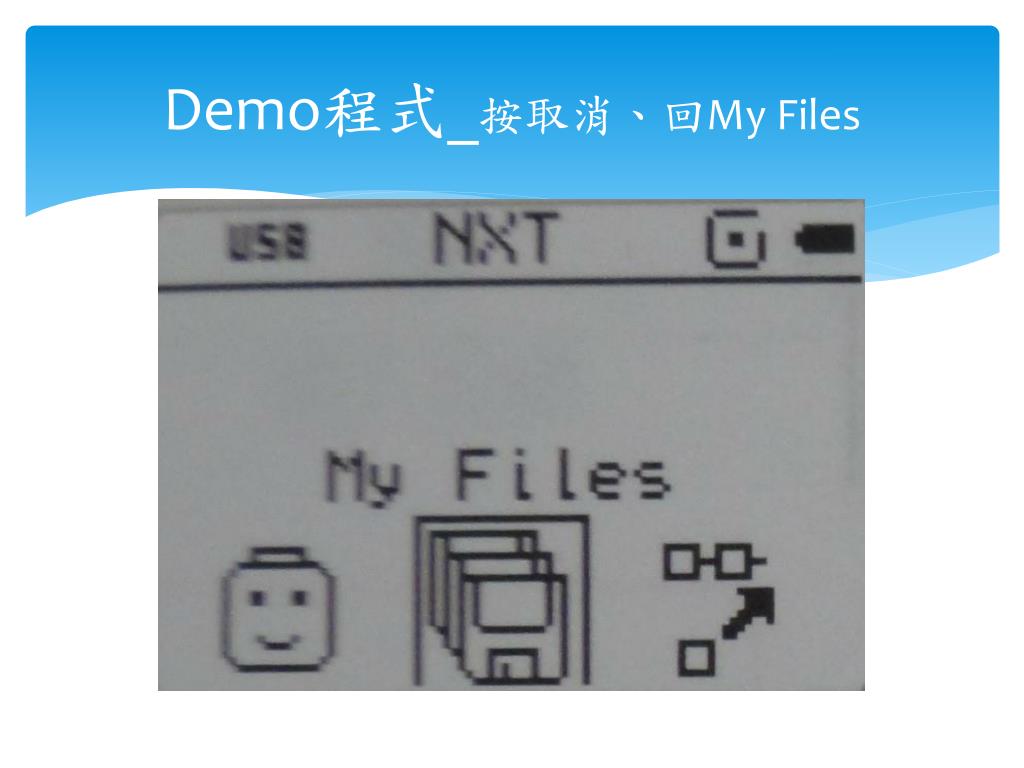

  12. Demo程式_按取消、回My Files

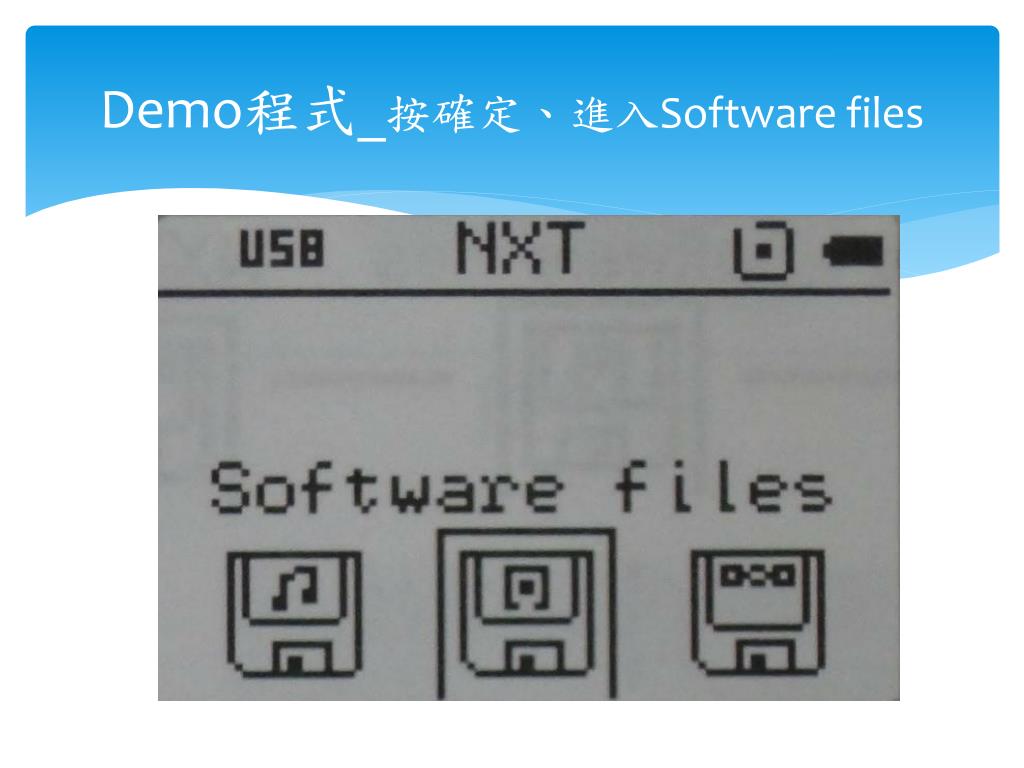

  13. Demo程式_按確定、進入Software files

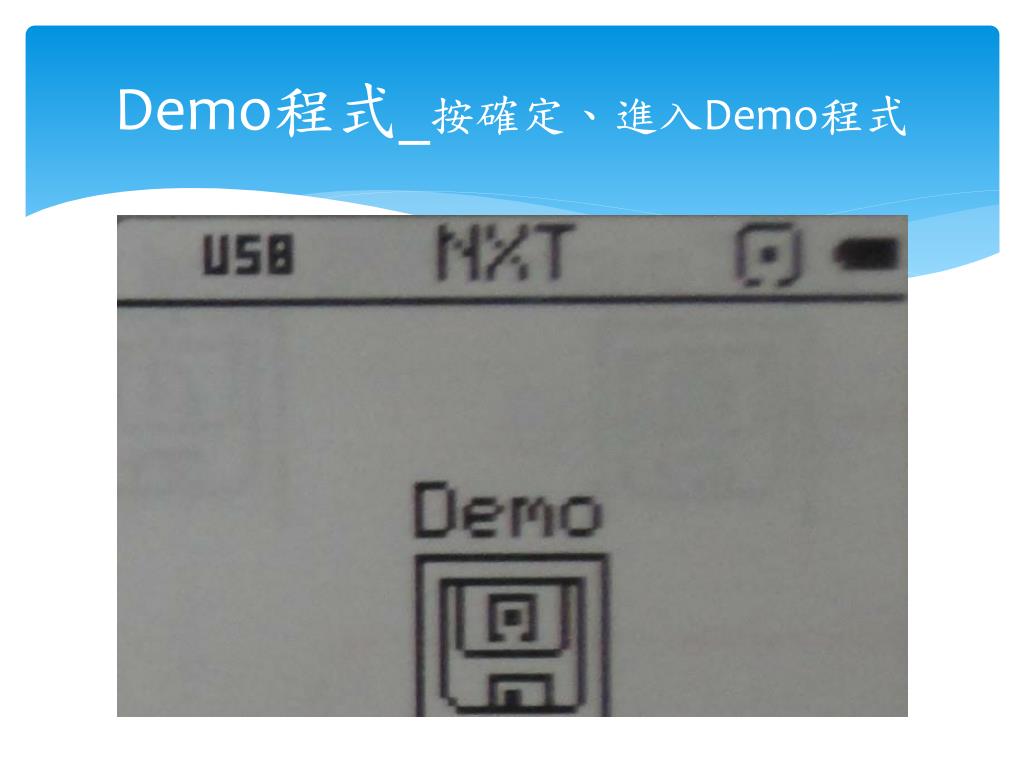

  14. Demo程式_按確定、進入Demo程式

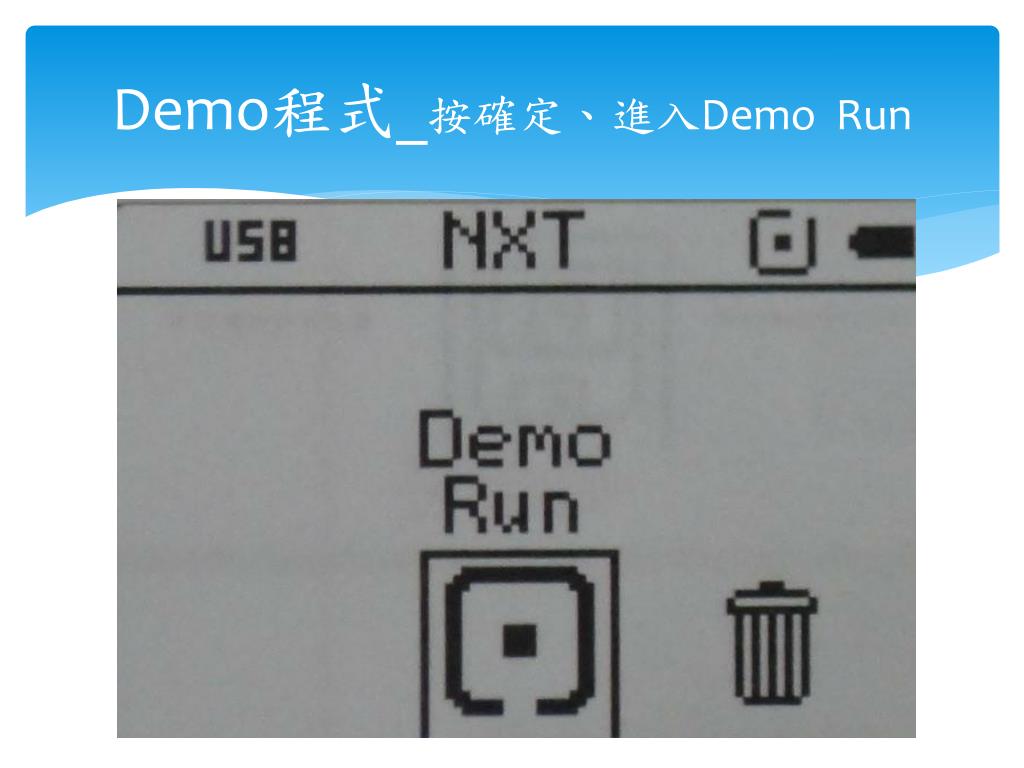

  15. Demo程式_按確定、進入DemoRun

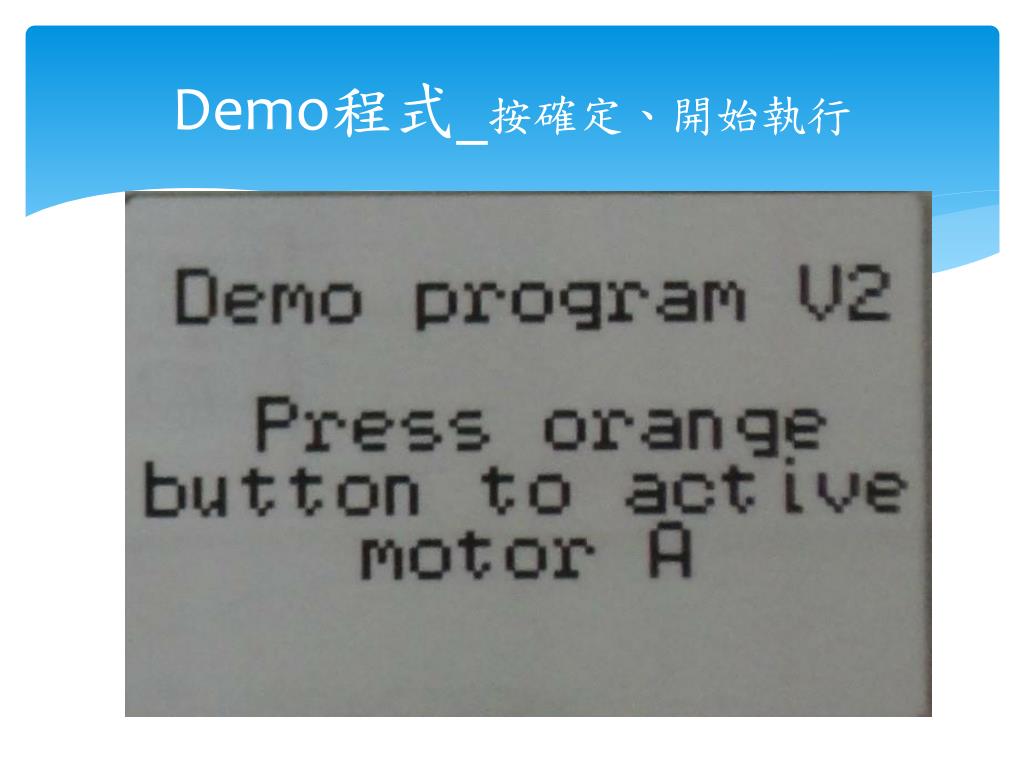

  16. Demo程式_按確定、開始執行

  17. 階層式目錄

  18. 測試觸碰感應器 將觸碰感應器插入port1 在My Files右邊，找到View 按確定，進入View 在View中，找到Touch，按確定 選Port1，測試感應器

  19. 測試觸碰感應器_Try Me 按取消，回My Files 在My Files右邊，找到Try Me，按確定進入 找到Try-Touch ，按確定進入 在Try-TouchRun，按確定，進入笑臉測試畫面

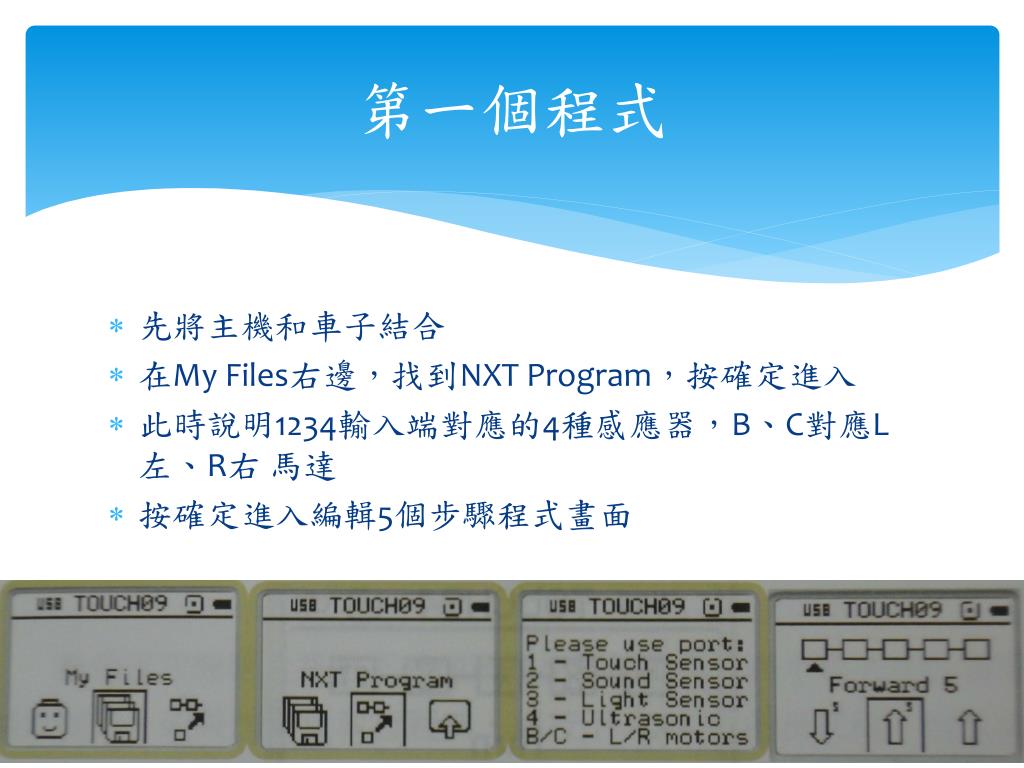

  20. 第一個程式 先將主機和車子結合 在My Files右邊，找到NXT Program，按確定進入 此時說明1234輸入端對應的4種感應器，B、C對應L左、R右 馬達 按確定進入編輯5個步驟程式畫面

  21. 前進2秒、後退2秒

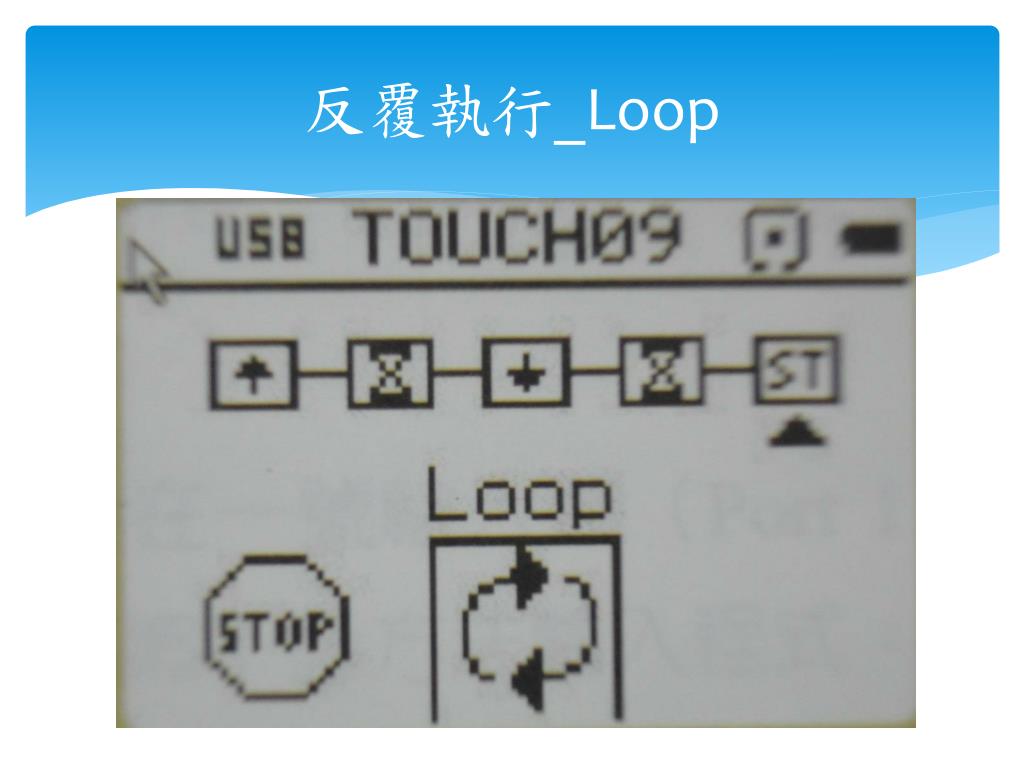

  22. 反覆執行_Loop

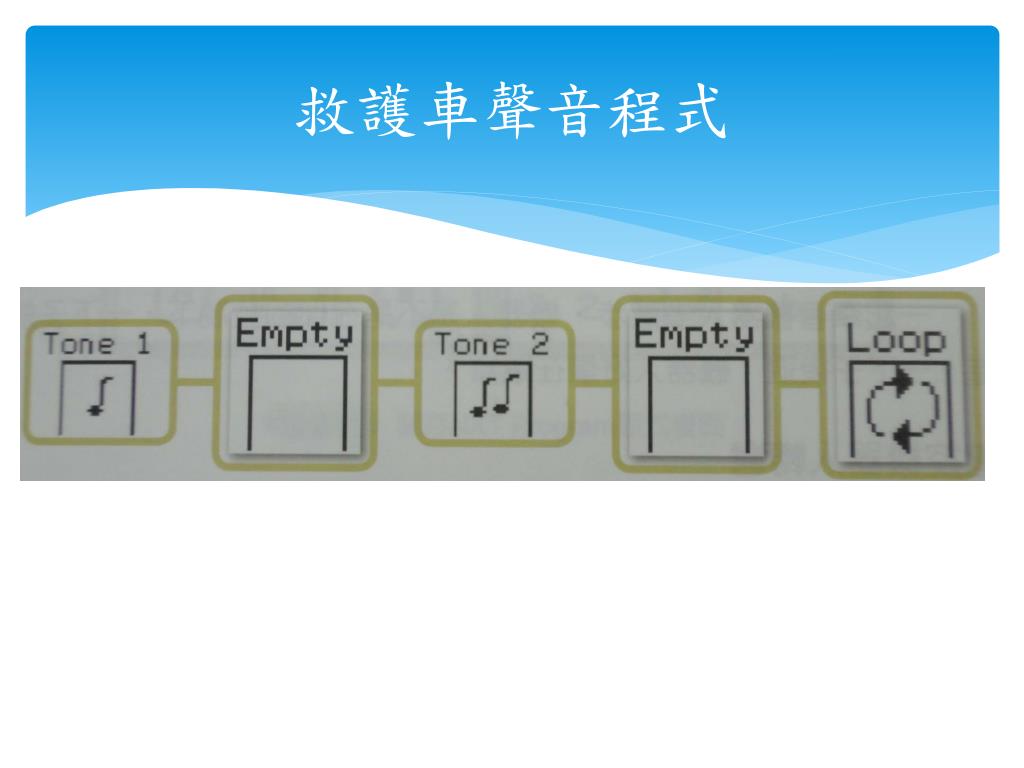

  23. 救護車聲音程式

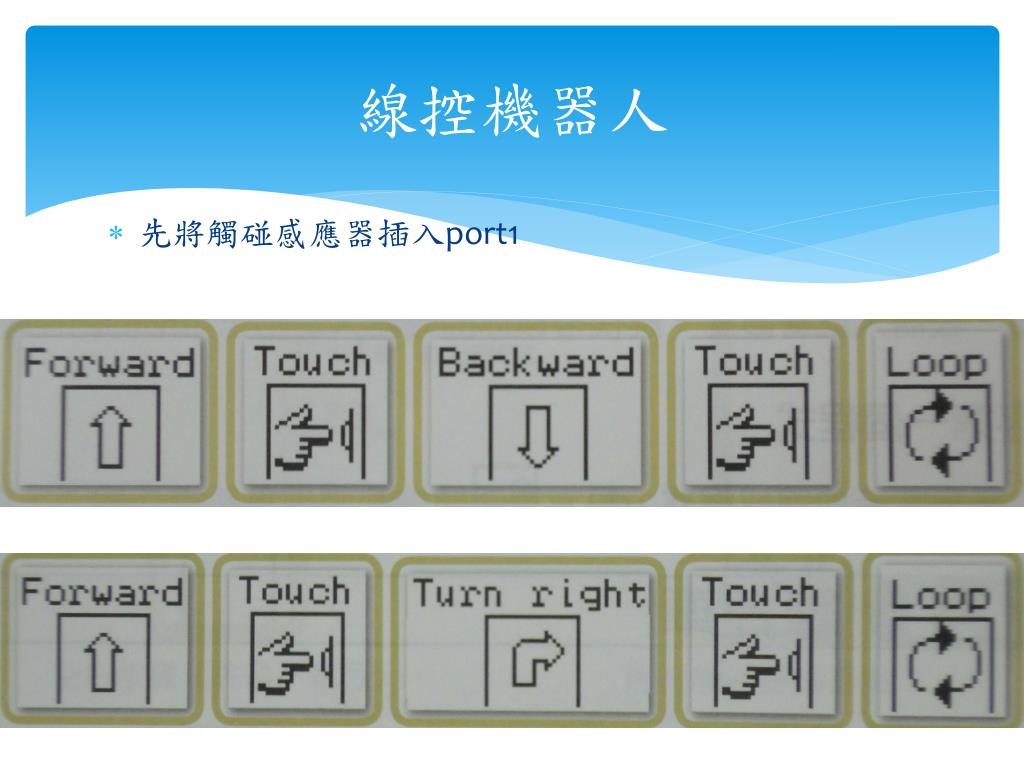

  24. 線控機器人 先將觸碰感應器插入port1

  25. Port2_拍手聲控機器人

  26. Port3_光源偵測

  27. 畫出流程圖
