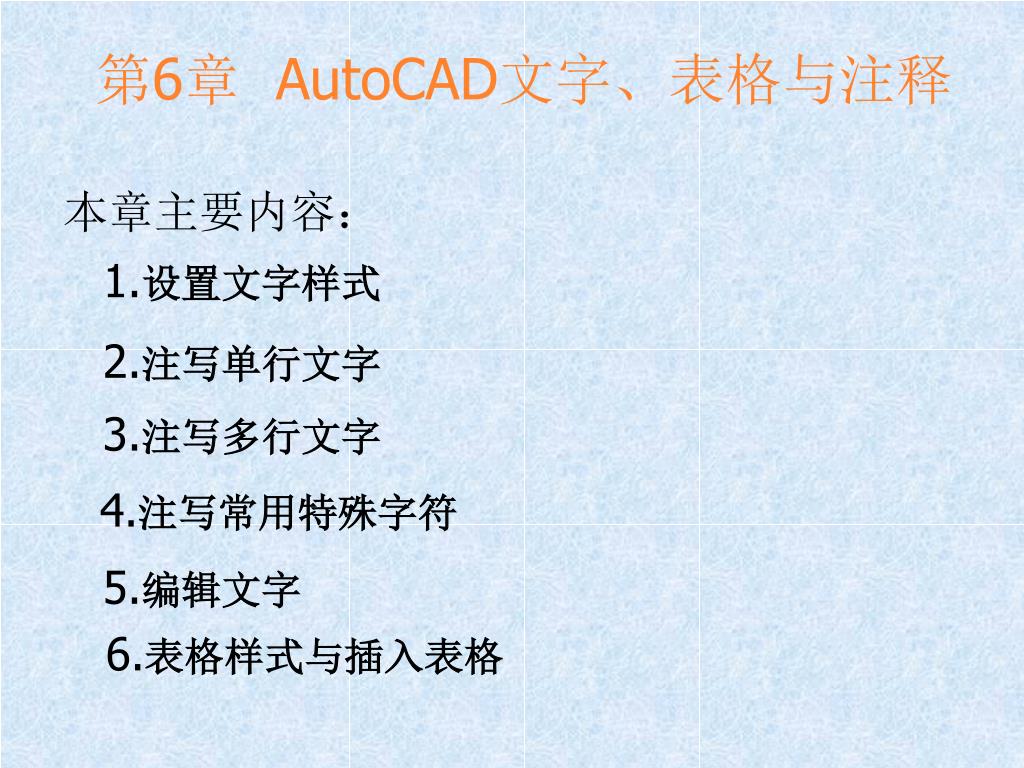

第6章 AutoCAD文字、表格与注释 本章主要内容： 1.设置文字样式 2.注写单行文字 3.注写多行文字 4.注写常用特殊字符 5.编辑文字 6.表格样式与插入表格
一、设置文字样式 1．创建文字样式实例 一般最少要用两种样式，一个用于写文字，一个用于写字母和数字 。 （1）创建“汉字样式” ① “字体名”下拉列表框中，选中“仿宋_GB2312” ②在“高度”文本框中保持默认值 0 ③在“宽度比例”文本框中输入 0.7
一、设置文字样式 1．创建文字样式实例 （2）创建“字母和数字样式”： ①字体名选择Simplex.shx； （不要选择“大字体复选框”） ②倾斜角度为15度； ③其余同“汉字样式”
一、设置文字样式 2．使用文字样式 “文字样式”对话框的“样式名”下拉列表框中选择所需的样式，单击“关闭”按钮即可
二、注写单行文字 注写文字有两种方式，一是单行文本，另一种是多行文本 。 1.单行文本是每次写一行或几行，不自动换行 。 2.能回车换行，但每行属一个对象。 3.用于简单文本的注写，如标题栏中的内容 4.快捷键 DT，或用“绘图\文字\单行文字” 。 5.按二次回车结束命令。
二、注写单行文字 说明： 1.用字母样式，用“单行文字”写汉字时，将出现乱码。 2.在使用单行文本及多行文本时，空格不等同于回车。
三、注写多行文字 1.多行文本一次可写多行，能自动换行，每次注写的属于一个对象。 2.快捷键 T， 或单击工具栏多行文字按钮。 3.在需要注写文字的位置拖动光标拉出矩形框，在对话框注写 。
四、注写常用特殊字符 1. %%C——> 直径符号Ф 2. %%P —>正负号 ± 3. %%D ——>角度符号度 ° 说明：在打开多行文本的“文字格式”对话框中，单击@符号，可选择多种特殊符号。 注意：如用“汉字样式”标注直径“Ф” 符号将出现乱码。
四、注写常用特殊字符 1.上标注写： 如平方： 352 ，输入：352^ ， 选中 2^ ，再单击对话框中 按钮。 2.下标注写： 如 H2O，输入：H^2O 选中 ^2 ，单击对话框中 按钮。
四、注写常用特殊字符 3.极限偏差注写：如 输入：25+0.03^-0.05 选中 +0.03^-0.05 ，再单击 对话框中 按钮。 4.配合尺寸注写：如Φ55 ，在编辑框中输入：%%C55H8/f7 ,用鼠标选中 H8/f7再单击对话框中 按钮即可。
五、编辑文字 1. 双击文字，或用“修改\对象\编辑”，进入编辑状态。 2.如是用单行文本注写的文字，只能改文字内容。如是用多行文本注写的文字，则弹出对话框，可进行各种编辑。
五、编辑文字 例：绘制标题栏，并注写文字。 标题栏中加文字
六、表格样式与插入表格 装配图中的明细表及齿轮零件图中的齿轮参数表均是表格 在插入表格前一般也先需要设置表格样式，以便使格式统一。 1.创建表格样式 ： （1）用“格式\表格样式”，打开对话框。 （2）新建名为“装配图明细栏”的表格样式 。
六、表格样式与插入表格 （3）对话框项目设置： 表格方向：向上； 单元样式：数据； “基本”标签中，“对齐”选择“正中”；类型：选择“数据”，“页边距”中，垂直、水平均设为0。 “文字”标签中，“文字样式”选择“汉字”，“文字高度”设为5。其余默认。
六、表格样式与插入表格 2．插入表格：单击工具栏按钮或 “绘图\表格”，打开对话框 （1）选择表格样式 （2）插入方式：选“指定窗口” （3）设置 “列”数，“行”数。 （4）“设置单元格样式”中三项均设为“数据” （5）在需插入表格的位置水平指定两点。
六、表格样式与插入表格 3．调整行高列宽： 用“对象特性”选项板，按尺寸要求设置表格行高列宽。 4．填写表格文字： 双击表格单元格，填写各格文字 。
六、表格样式与插入表格 例：插入表格，调整行高列宽，并注写文字。
七、注释图形 1 ．注释性： 当一张较大的图形用较小的图纸输出时，图形中尺寸数字、技术要求等对象可能显得很小，不便于阅读。这时希望能根据不同输出图纸大小设置尺寸数字、技术要求等对象的比例，使文字内容便于阅读。这种特性称为注释性。
七、注释图形 2 ．注释性对象： （1）是说明性的对象或符号，如尺寸数字、技术要求、块属性值等。 （2）用于创建注释的对象类型包括：文字、标注、公差、图案填充、块属性等。 （3）“注释性”，往往以“复选框”的形式体现在样式设置对话框中。
七、注释图形 3 ．创建注释性对象的步骤： （1）创建注释性样式； （2）使用注释性样式创建注释性对象； （3）设置所需的注释性比例。
七、注释图形 4 ．应用举例（以注释性文字样式为例 ）： （1）新建名为“带注释汉字”样式
七、注释图形 （2）使用注释性样式创建注释性对象；（写汉字） 当光标移至对象上时，将显示三形特殊标记。 （3）设置所需的注释性比例 选定注释性对象，右击，选择“注释性对象比例/添加删除比例” ，单击“添加”，在“比例列表”中选择所需的多个比例。如可选择1:2、1:4、1:8等。 （4）使用注释性比例 说明：注释性对象只对设置了的一些比例才会响应，在“布局”中也可设置注释比例。
本讲主要内容 1．设置文字样式 ； 汉字样式、字母与数字样式 2．注写多行文字和特殊字符 ； 直径、正负值、角度、极限偏差等 3．建立表格样式与插入表格 装配图明细表，用对象特性调行高、列宽 4．创建注释性对象
上机练习: 1．按后附提供的资料设置4种文字样式 2．按后附提供的资料注写特殊字符 3．绘制A3图框，注写标题栏文字（参见前例图） 4．按后附提供的资料设置表格样式“装配图明细表”，插入表格，调整表格行高列宽，注写表格文字。 5．绘制习题集图形：P37—（49）（52）
附: 第6章 文字、表格样式设置与特殊字符输入 一、设置4种文字样式 单击“格式\文字样式”，打开“文字样式”对话框，单击“新建”按钮。 （1）样式名：汉字样式。先在“字体名”下选择“仿宋_GB2312”，在“宽度比例”文本框中输入0.7，其余缺省。 （2）样式名：字母和数字样式。字体名选择Simplex.shx，倾斜角度设为15度，其余同“汉字样式”。 （3）样式名：字母和数字（30）。做法同“字母和数字样式”，只要将“倾斜角度”改为30。用于标注轴测图中尺寸。 （4）样式名：字母和数字（－30）。做法同“字母和数字（30）”，只要将“倾斜角度”改设为－30。用于标注轴测图中尺寸。
附: 第6章 文字、表格样式设置与特殊字符输入 二、特殊字符输入 1．用单行文字或多行文字注写 %%C —>直径符号Ф； %%D —>角度符号度 °； %%P —>正负号± 2．用多行文字方式注写：单击绘图工具栏中“A”，打开多行文字编辑器 （1）上标：如平方352 ，在编辑框中输入：352^ 用鼠标选中 2^ ，再单击“文字格式”对话框中“”按钮即可。 （2）下标：如 H2O，在编辑框中输入：H^2O 用鼠标选中 ^2 ，再单击“文字格式” 对话框中“”按钮即可。 （3）极限偏差：如 ，在编辑框中输入：25+0.03^-0.05 用鼠标选中 +0.03^-0.05 ，再单击“文字格式” 对话框中“”按钮即可。 （4）配合尺寸：如Φ55，在编辑框中输入：%%C55H8/f7 用鼠标选中 H8/f7再单击“文字格式” 对话框中“”按钮即可。
附: 第6章 文字、表格样式设置与特殊字符输入 三、表格样式设置 1．创建表格样式：单击“格式\表格样式”，样式名为“装配图明细栏”。 “表格方向”选择“向上”； “单元样式” 选择“数据” 。 “基本”标签中，“对齐”选择“正中”；类型：选择“数据”，“页边距”中，垂直、水平均设为0。“文字”标签中，“文字样式”选择“汉字”，“文字高度”设为5。其余默认。 2．插入表格：单击“绘图\表格”，表格样式名称选择“装配图明细栏”，插入方式单选“指定窗口”，“列和行设置”单选“列”和“数据行”，列设为6，行任意（如为7），确定后在标题栏上方对齐标题栏捕捉两点，生成表格。 3．调整行高列宽：用“对象特性”选项板，按尺寸要求设置表格行高、列宽。 4．填写表格文字：双击表格单元格，填写每格文字，用Tab键或方向键换格。
