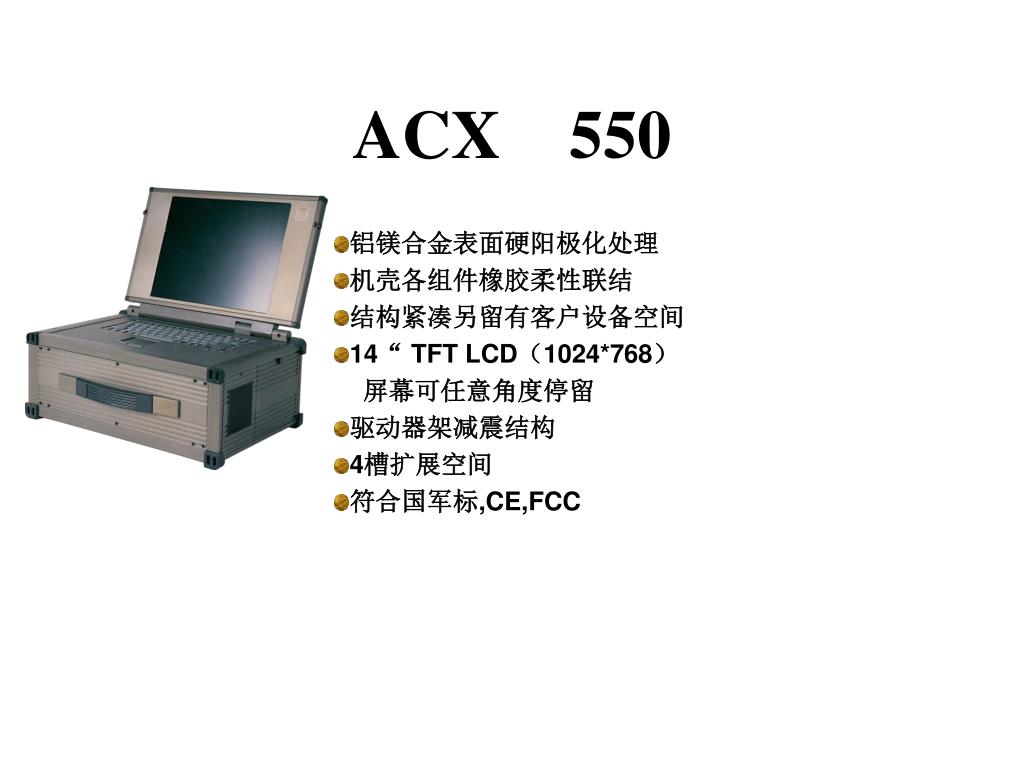

  1. ACX　550 • 铝镁合金表面硬阳极化处理 • 机壳各组件橡胶柔性联结 • 结构紧凑另留有客户设备空间 • 14“ TFT LCD（1024*768） • 屏幕可任意角度停留 • 驱动器架减震结构 • 4槽扩展空间 • 符合国军标,CE,FCC

  2. ACX 550结构详解（1） 14” （1024*768） LCD 屏幕可停留在任意角度 键盘 触摸鼠标 电源接入及开关 防滑提手 I/O口保护档板

  3. ACX 550结构详解（2） 底板下方有空间 减震橡胶 强力制冷风扇 底板 驱动器架（带减震橡胶） 底板下方安装电源

  4. ACX 550技术参数详解（1） • 系统支持： Celeron，PⅢ，P4等 • 显 示： 1024*768（14“ LCD) • 扩展槽位: 4槽 • 颜 色: 黄绿色 • 材 料: 铝镁合金 • 驱 动 器: 两个3.5″驱动器和一个笔记本式 CD-ROM/DVD驱动器 • 电 源： 1U交直流输入可选

  5. ACX 550技术参数详解（2） • 外形尺寸： 410mm×168mm×261mm • 重 量： 5.5Kg • 工作温度: 0～50℃ • 存储温度: -10～60℃ • 相对湿度: 0～90%（不结霜） • 振 动: 1.5G@10~100Hz（操作时） • 冲 击: 3 G（操作时） 30G（存储时） • 电磁兼容： CE,FCC

  6. ACX 550应用案例1 ACX 550在车载监控上的应用 系统要求：分辨率:1024*768,体积小,控制车顶 云台,车载电源12V输入,符合国军标 车载标准系统构成： ACX 550/P4 2.4G图像采集卡 马达控制卡系统应用：对交通违章进行记录和处罚。

  7. ACX 550应用案例2 ACX 550在机场电瓶车上的应用 系统要求：P3 1G,工作温度-10~75度,重量小于 15KG系统构成：ACX 550/P3 1G电池充放电采集卡 系统应用：对电瓶车的电池进行充放电检测。

  8. 便携式加固计算机附件(1) • 标准4PCI 8槽无源底板 • 7PCI 8槽无源底板 • 全ISA 8槽无源底板 • 3PCI 5槽无源底板

  9. 关于无源底板 • 根据客户的需求选用 • ISA,标准4PCI和多PCI底板的成本相差比较大 • 在多PCI底板的使用中有驱动力不够和兼容性的问题,通过调整可以解决

  10. 便携式加固计算机附件(2) • 逆变电源(直流变交流) • 200W/300W交直流电源

  11. 关于电源 • 一般以1U电源为主 • 交直流电源的实现比较困难,成本较高 • 一般车载直流推荐用车载逆变器

  12. 便携式加固计算机附件(3) • 标准牛津背包 • 牛津滑轮拉杆箱 • 铝合金滑轮拉杆箱
