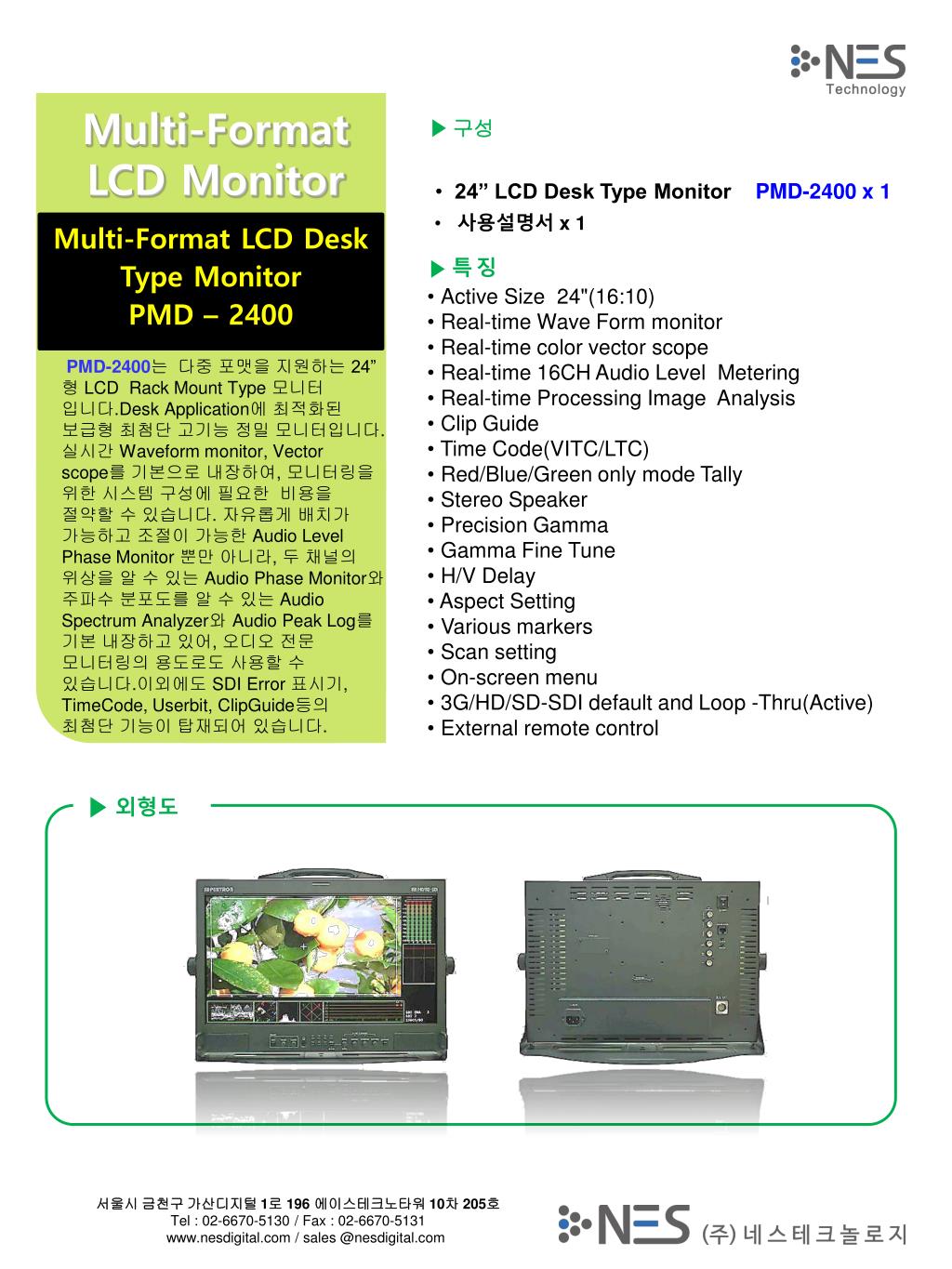

  1. 허허허허 Multi-Format LCD Monitor ▶ 구성 •24” LCD Desk Type Monitor PMD-2400 x 1 •사용설명서 x 1 Multi-Format LCD Desk Type Monitor PMD – 2400 ▶ 특 징 • Active Size 24"(16:10) • Real-time Wave Form monitor •Real-time color vector scope • Real-time 16CH Audio Level Metering •Real-time Processing Image Analysis • Clip Guide •Time Code(VITC/LTC) • Red/Blue/Green only mode Tally •Stereo Speaker • Precision Gamma   •Gamma Fine Tune •H/V Delay •Aspect Setting •Various markers •Scan setting •On-screen menu • 3G/HD/SD-SDI default and Loop -Thru(Active) •External remote control PMD-2400는 다중 포맷을 지원하는 24” 형 LCD Rack MountType 모니터 입니다.Desk Application에 최적화된 보급형 최첨단 고기능 정밀 모니터입니다. 실시간 Waveform monitor, Vector scope를 기본으로 내장하여, 모니터링을 위한 시스템 구성에 필요한 비용을 절약할 수 있습니다. 자유롭게 배치가 가능하고 조절이 가능한 Audio Level Phase Monitor 뿐만 아니라, 두 채널의 위상을 알 수 있는 Audio Phase Monitor와 주파수 분포도를 알 수 있는 Audio Spectrum Analyzer와 Audio Peak Log를 기본 내장하고 있어, 오디오 전문 모니터링의 용도로도 사용할 수 있습니다.이외에도 SDI Error 표시기, TimeCode, Userbit, ClipGuide등의 최첨단 기능이 탑재되어 있습니다. ▶외형도 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

  2. ▶ 규격 LCD 패널 LCD Panel LCD Edge-light SIZE 24” Diagonal ly Active Area 518mm * 324mm Aspect Ratio 16 : 9 Resolution 1920 * 1200 Viewing Angle -89° ~ +89° (H) / -89° ~ +89° (V) Color 10bit Input Input 2 3G/ HD/SD-SDI (Multi-rate/Auto Detect) 3 BNC (Y/Pb/Pr), CVBS, Y/C 1 DVI Monitor 1 HD/SD-SDI Loop Through SDI Embedded, 1 Stereo Jack (3.5mm , Rear 2 Stereo Jack (3.5mm , Front/Rear) 1 Stereo Speaker Audio In , Output Remote RJ45 7 GPI (user preset functions) General Power Supply DC24V or 100~240VAC@50~60Hz Consumption 50W Temperature 0 °c ~ 40 °c Operating Conditions Recommended 25 °c ~ 35 °c Humidity 30% ~ 90% (no condensation) Pressure 700hPa ~ 1060hPa Storage Conditions -10 °c ~ 40 °c Temperature 0% ~ 90% Humidity Pressure 700hPa ~ 1060hPa Weight 9kg Dimension 600 * 449.7 * 205mm 대응 신호 포맷 SDI 480/60i , 576/50i , 720/60p/50p/30p/25p/24p , 1080/60i(30PsF)/50i(25PsF)/48i(24PsF) , 1080/60p/50p/ Component (Y/Pb/Pr) 480/60i/60p , 576/50i/50p , 720/60p/50p/30p/25p/24p , 1080/60i(30PsF)/50i(25PsF)/48i(24PsF) , 1080/30p/25p/24p , VGA , SVGA , XGA , SXGA,UXGA CVBS 480/60i , 576/50i HDMI VGA , SVGA , XGA , SXGA, UXGA Tally TALLY : 3 색 (RGB) LED, Built-in Up-Tally : N/A 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com

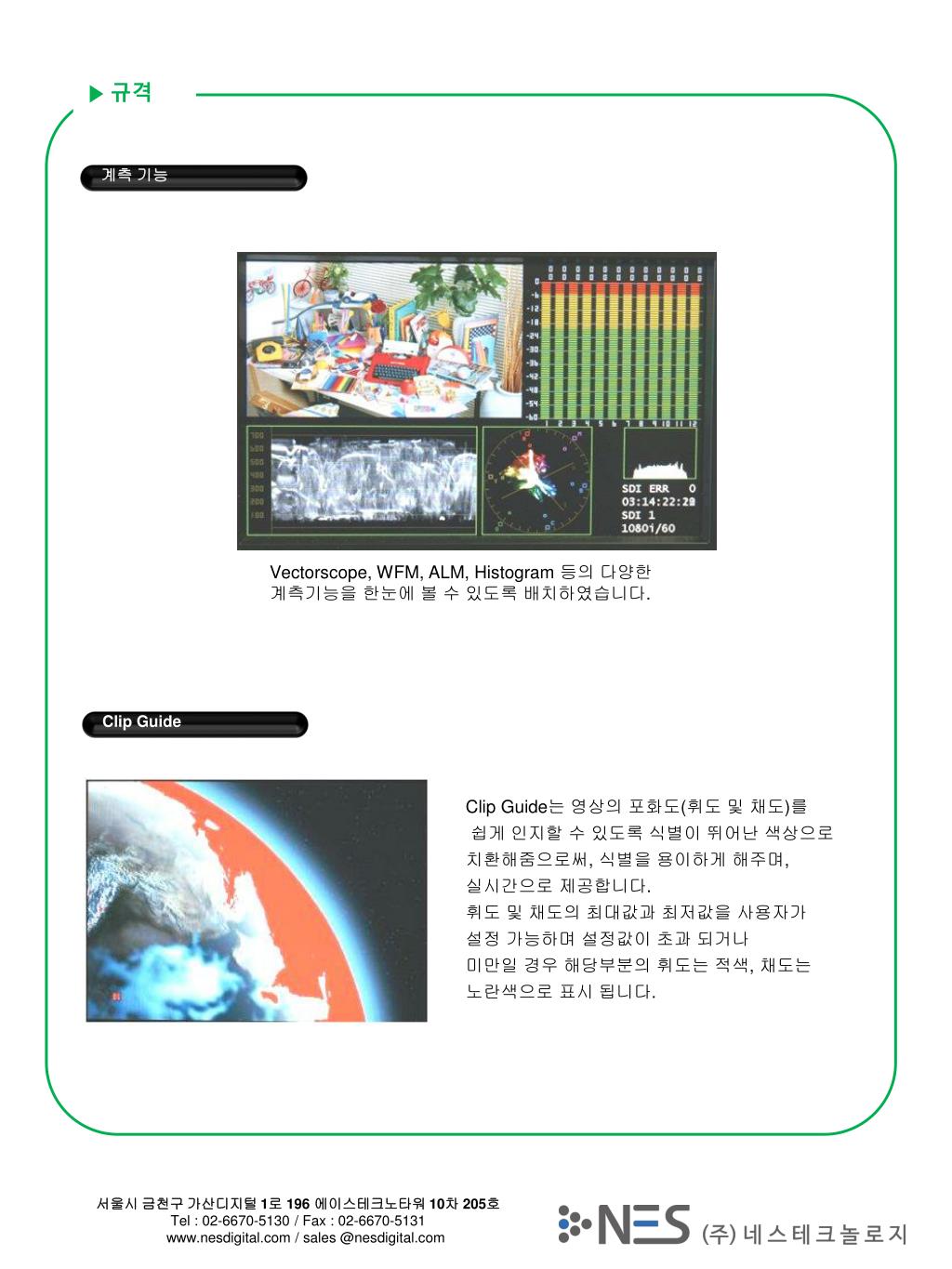

  3. ▶ 규격 계측 기능 Vectorscope, WFM, ALM, Histogram 등의 다양한 계측기능을 한눈에 볼 수 있도록 배치하였습니다. Clip Guide Clip Guide는 영상의 포화도(휘도 및 채도)를 쉽게 인지할 수 있도록 식별이 뛰어난 색상으로치환해줌으로써, 식별을 용이하게 해주며, 실시간으로 제공합니다.휘도 및 채도의 최대값과 최저값을 사용자가 설정 가능하며 설정값이 초과 되거나미만일 경우 해당부분의 휘도는 적색, 채도는 노란색으로 표시 됩니다. 서울시 금천구 가산디지털 1로 196 에이스테크노타워 10차 205호 Tel : 02-6670-5130 / Fax : 02-6670-5131 www.nesdigital.com / sales @nesdigital.com
