  1. L L Guayaquil PERSPECTIVAS DE LA MATRIZ ENERGÉTICA DE ELECTRICIDAD EN EL ECUADOR Víctor Hugo Orejuela Luna Asesor Guayaquil – Ecuador 21 octubre 2013

  2. TRANSFORMACIÓN TRANSPORTE IMPORTACIÓN EXPORTACIÓN RECURSOS NATURALES DEMANDA SECTORIAL POTENCIAL APROVECHABLE CONSUMO (EFICIENCIA ENERGÉTICA) OFERTA DISPONIBILIDAD ENERGÉTICA MATRIZ

  3. MARCO DE ACCIÓN DEL SECTOR ELÉCTRICO

  4. CONSTITUCIÓN DE LA REPÚBLICA

  5. CONSTITUCIÓN DE LA REPÚBLICA

  6. Plan Nacional del Buen Vivir • META • “Aprovechar al máximo nuestro potencial hídrico, sin descartar otras fuentes de energía como la eólica, geotérmica o biocombustibles de segunda generación, procurando reducir al mínimo los impactos negativos en el medio ambiente con tecnologías limpias y adecuadas.”

  7. Plan Nacional del Buen Vivir

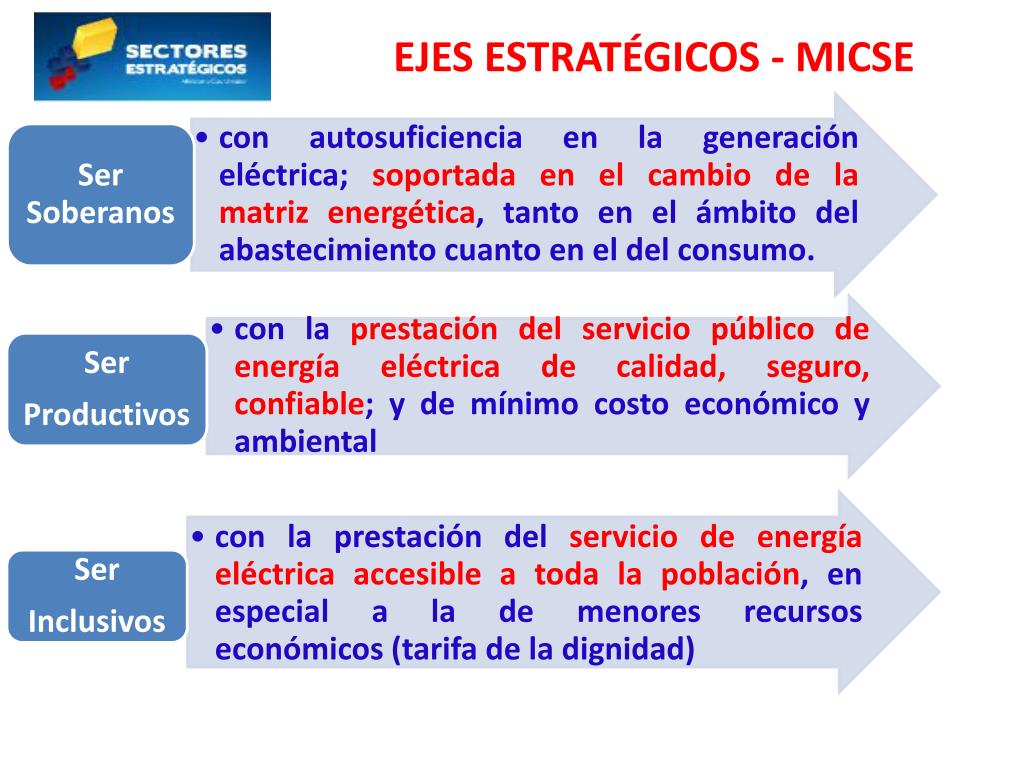

  8. EJES ESTRATÉGICOS - MICSE

  9. OBJETIVOS ESTRATÉGICOS DEL MEER Incrementar

  10. ESTRATÉGIAS PARA LA TRANSFORMACIÓN DE LA MATRIZ ENERGÉTICA ELÉCTRICA Respeto a la naturaleza

  11. POTENCIAL HIDROELÉCTRICO

  12. POTENCIAL ELÉCTRICO APROVECHABLE

  13. Transformación – Transporte – DistribuciónMediante el SistemaEléctrico de Potencia GENERACIÓN TRANSMISIÓN DISTRIBUCIÓN

  14. Divisas por importación y exportación de energía eléctrica

  15. Inversiones en el Sector Eléctrico (Millones USD)

  16. TRANSELECTRIC Baba D. Peripa Pucará Agoyán S. Francisco Paute • Líneas Transmisión: • 230 kV - 2 ctos: 1.285 km • 230 kV- 1 cto: 556 km • 138 kV- 2 ctos: 625 km • 138 kV- 1 cto: 1.093 km • Conex. Internacional: • Colombia: 2 líneas 230 kV • 2 ctos. 212 km - 500 MW • Perú: 1 línea 230 kV • 1 cto. 107 km - 100 MW • Subestaciones: • 230/138/69 kV: 15 • 138/69 kV: 20 • seccionamiento: 2 • -230 kV (Zhoray) • - 138 kV (S. Idelfonso) • Capacidad 8.521MVA • Reserva: 917 MVA Sucumbíos Fco. de Orellana Tena SJ Manta Puyo Chorrillo Zhoray Sistema Transmisión 2012

  17. Pérdidas de Energía Eléctrica (datos: CONELEC) v ) 23 % 22,25 % 13,63 %

  18. RECAUDACIÓN DE LAS EMPRESAS DE DISTRIBUCIÓN

  19. Proyectos Emblemáticos Villonaco Coca Codo Minas San Francisco Sopladora Quijos

  20. PROYECTOS HIDROLÉCTRICOS Manduriacu – 60 MW Avance Construcción: 40,9% Costo Total: MM USD 132,9 Coca Codo Sinclair – 1.500 MW Avance Construcción: 50,3% Costo Total: MM USD 2.245 Minas San Francisco – 270 MW Avance Construcción: 20,2% Costo Total: MM USD 508,80 Quijos – 50 MW Avance Construcción: 17,2% Costo Total: MM USD 118,28 Mazar Dudas – 21 MW Avance Construcción: 45,8% Costo Total: MM USD 51,2 ToachiPilatón – 253 MW Avance Construcción: 34,21% Costo Total: MM USD 528 Delsitanisagua – 115 MW Avance Construcción: 20,2% Costo Total: MM USD 215 Sopladora – 487 MW Avance Construcción: 35,8% Costo Total: MM USD 656,63 Fecha de Corte: Septiembre 2013 Total Inversión: MM USD 4.456 Total MW: 2756

  21. PROYECCIÓN DE DEMANDA ELÉCTRICA • CARGA CONSIDERADA (MW) • POTENCIA EN BORNES DE GENERACIÓN (MW) Crecimiento Anual Promedio 2012-2022

  22. PROYECCIÓN DE DEMANDA ELÉCTRICA • CARGA CONSIDERADA (MW) • POTENCIA EN BORNES DE GENERACIÓN (MW) Crecimiento Anual Promedio 2012-2022

  23. PROYECCIÓN DE DEMANDA ELÉCTRICA • CARGAS SINGULARES

  24. Eficiencia energética • TRANSPORTE: • Introducción de vehículos eléctricos • Transporte masivo • Metro de Quito • Tranvía de Cuenca • RESIDENCIAL: • Sustitución de cocinas que utilizan GLP por cocinas eléctricas • Sustitución de Refrigeradoras ineficientes • INDUSTRIA: • Tarifa diferenciada horaria • Eficiencia energética • ALUMBRADO PÚBLICO: • Sustitución de lámparas de alumbrado público • Alumbrado público eficiente

  25. Plan de Expansión de Generación 2013 - 2022

  26. BALANCE DE ENERGÍA

  27. TRANSELECTRIC Baba D. Peripa Pucará Agoyán S. Francisco Paute • Líneas Transmisión: • 230 kV - 2 ctos: 1.285 km • 230 kV- 1 cto: 556 km • 138 kV- 2 ctos: 625 km • 138 kV- 1 cto: 1.093 km • Conex. Internacional: • Colombia: 2 líneas 230 kV • 2 ctos. 212 km - 500 MW • Perú: 1 línea 230 kV • 1 cto. 107 km - 100 MW • Subestaciones: • 230/138/69 kV: 15 • 138/69 kV: 20 • seccionamiento: 2 • -230 kV (Zhoray) • - 138 kV (S. Idelfonso) • Capacidad 8.521MVA • Reserva: 917 MVA Sucumbíos Fco. de Orellana Tena SJ Manta Puyo Chorrillo Zhoray Sistema Transmisión 2012

  28. Chontal Baba C.C.Sinclair Toachi Pilaton D. Peripa Pucará Agoyán S. Francisco Línea de 500 kV Línea de 500 kV energizada a 230 kV. Línea de 230 kV Línea de 138 kV Línea de 138 (69) kV Gen. Hidro. Gen. Térmica Minas San Francisco La Unión Paute 500 KV Zona Sierra Centro Zona Costa Zhoray Sopladora Presupuesto USD 600 millones

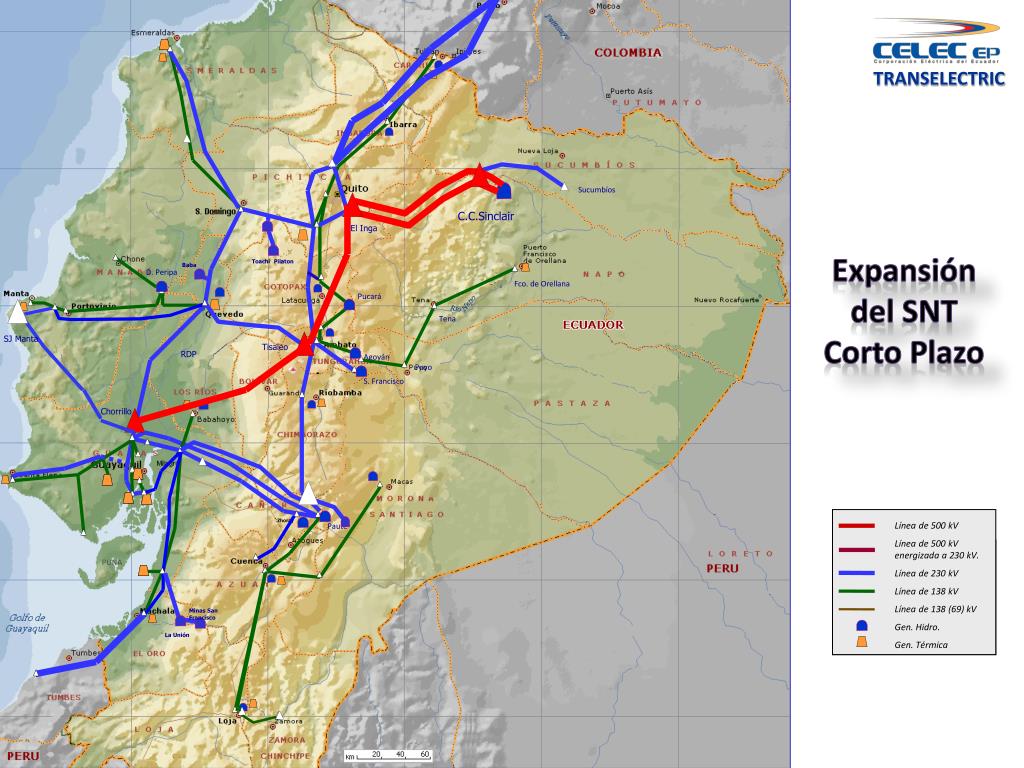

  29. TRANSELECTRIC Baba C.C.Sinclair Toachi Pilaton D. Peripa Pucará Agoyán S. Francisco Línea de 500 kV Línea de 500 kV energizada a 230 kV. Línea de 230 kV Línea de 138 kV Línea de 138 (69) kV Gen. Hidro. Gen. Térmica Minas San Francisco La Unión Paute Línea de 500 kV Línea de 230 kV Línea de 138 kV Línea de 138 (69) kV Gen. Hidro. Gen. Térmica Sucumbíos El Inga Expansión del SNT Corto Plazo Fco. de Orellana Tena SJ Manta Tisaleo RDP Puyo Chorrillo Zhoray

  30. PLAN DE EXPANSIÓN DE LA GENERACIÓN 2013 - 2022 v

  31. INVERSIONES PLAN MAESTRO 2013 - 2022

  32. CAMBIO MATRIZ ENERGÉTICA ELÉCTRICA R 1% Int 1% 2012 Int 9% 2006 R 1% T 36% H 42% H 62% T 48% R 1% T 6% • Aumento capacidad de generación. • Garantiza abastecimiento de electricidad. • Reducción emisiones de CO2. • Reducción importación energía eléctrica. • Eliminación consumo de diesel para producción de energía eléctrica. • Posibilidad exportación energía eléctrica. 2016 H 93%

  33. REDUCCION CONSUMO COMBUSTIBLES

  34. Desde el año 2007 la historia del sector eléctrico tiene otro rumbo, que se inscribe dentro de los ejes estratégicos establecidos por el gobierno nacional: ser soberanos, ser productivos, ser inclusivos, haciendo efectivos el “Sumak Kawsay” (buen vivir) y todos los derechos.

  35. GRACIAS POR SU ATENCIÓN • Felicitaciones a la ESPOL por su Quincuagésimo Quinto Aniversario • Víctor Hugo Orejuela Luna • Asesor Ministerio de Electricidad y Energía Renovable • victor.orejuela@meer.gob.ec
