  1. MANUAL DE OPERACION EQUIPO EXTRACTOR MUESTRAS DE CARBON Modelo: SP 2020

  2. MANUAL DE OPERACION TABLA DE CONTENIDO DESCRIPCION Pág. 3 - 4 5 6 7 8 9 10 11 • Descripción de elementos sistema de extracción ……………………………… • Referencia Norma ASTM D-197 …………………………………………………. • Procedimiento para muestreo posicionamiento boca de sonda ……………… • Procedimiento para muestreo recolección de carbón …………………………. • Extracción isocinetica de la muestra de carbón ………………………………... • Ejemplo de extracción isocinetica muestra de carbón ………………………… • Calculo de flujo de carbón por tubo ……………………………………………… • Instalación típica sistema de extracción muestras de carbón …………………

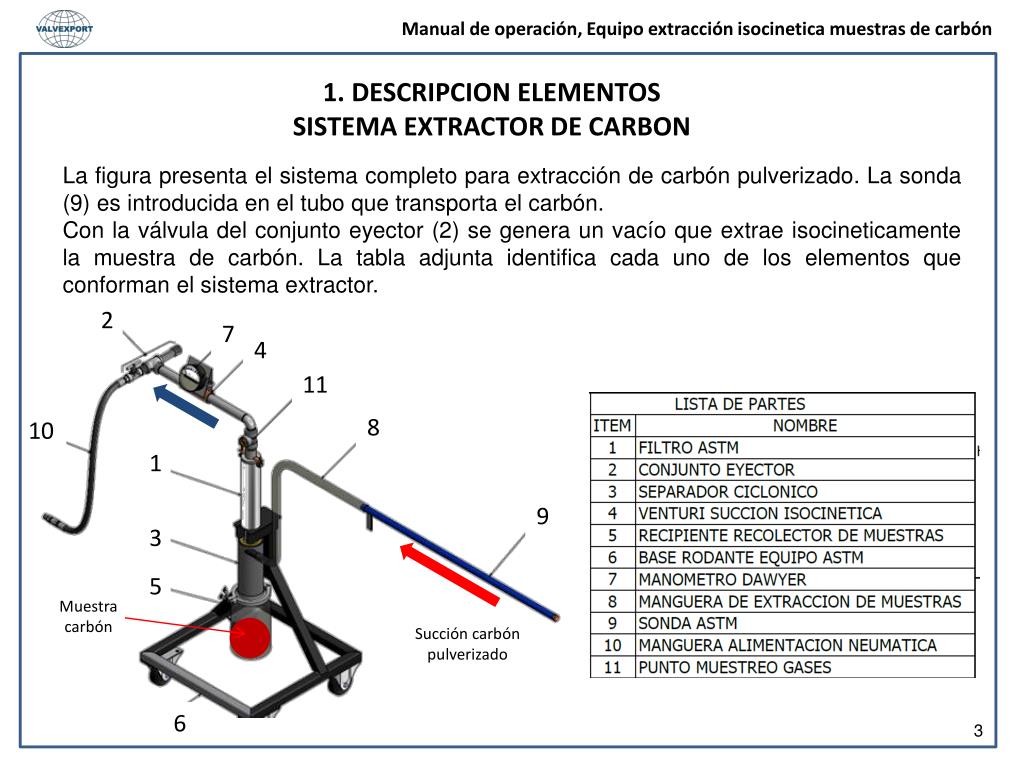

  3. 1. DESCRIPCION ELEMENTOS SISTEMA EXTRACTOR DE CARBON La figura presenta el sistema completo para extracción de carbón pulverizado. La sonda (9) es introducida en el tubo que transporta el carbón. Con la válvula del conjunto eyector (2) se genera un vacío que extrae isocineticamente la muestra de carbón. La tabla adjunta identifica cada uno de los elementos que conforman el sistema extractor. Muestra carbón Succión carbón pulverizado 3

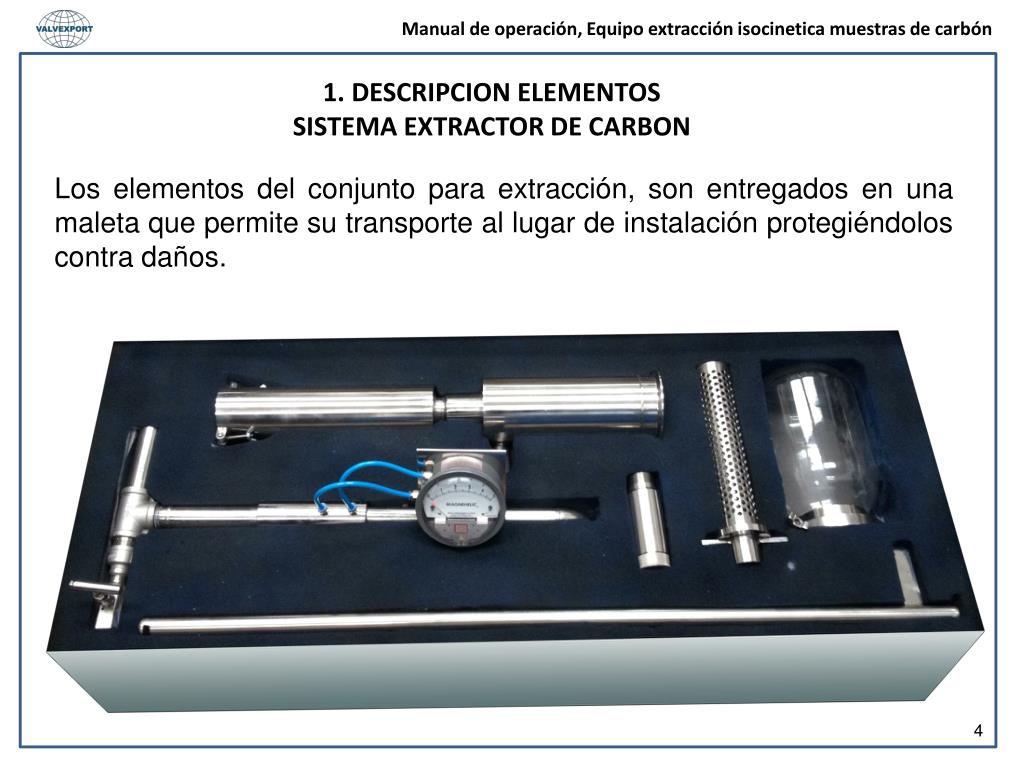

  4. 1. DESCRIPCION ELEMENTOS SISTEMA EXTRACTOR DE CARBON Los elementos del conjunto para extracción, son entregados en una maleta que permite su transporte al lugar de instalación protegiéndolos contra daños. 4

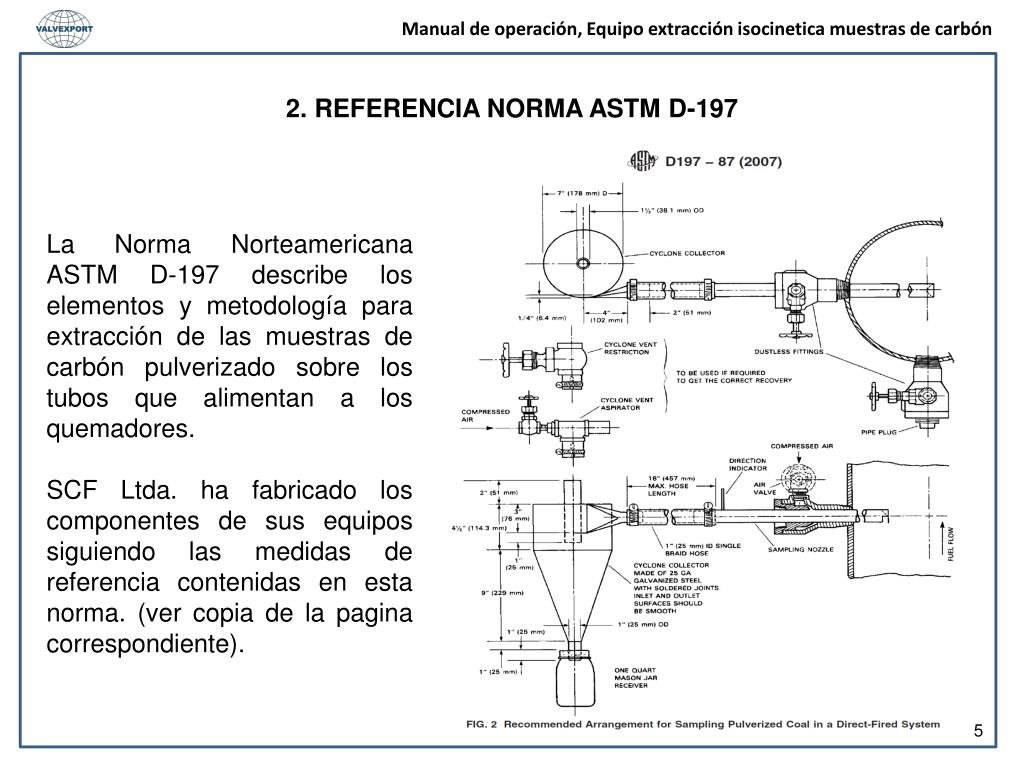

  5. 2. REFERENCIA NORMA ASTM D-197 La Norma Norteamericana ASTM D-197 describe los elementos y metodología para extracción de las muestras de carbón pulverizado sobre los tubos que alimentan a los quemadores. SCF Ltda. ha fabricado los componentes de sus equipos siguiendo las medidas de referencia contenidas en esta norma. (ver copia de la pagina correspondiente). 5

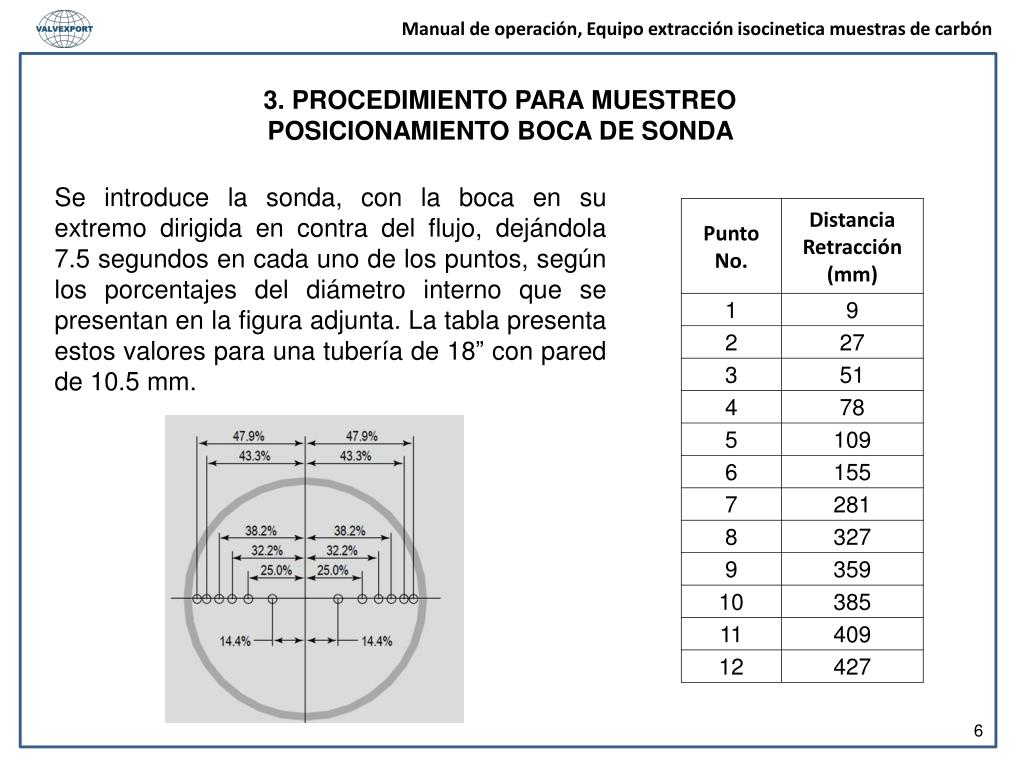

  6. 3. PROCEDIMIENTO PARA MUESTREO POSICIONAMIENTO BOCA DE SONDA Se introduce la sonda, con la boca en su extremo dirigida en contra del flujo, dejándola 7.5 segundos en cada uno de los puntos, según los porcentajes del diámetro interno que se presentan en la figura adjunta. La tabla presenta estos valores para una tubería de 18” con pared de 10.5 mm. 6

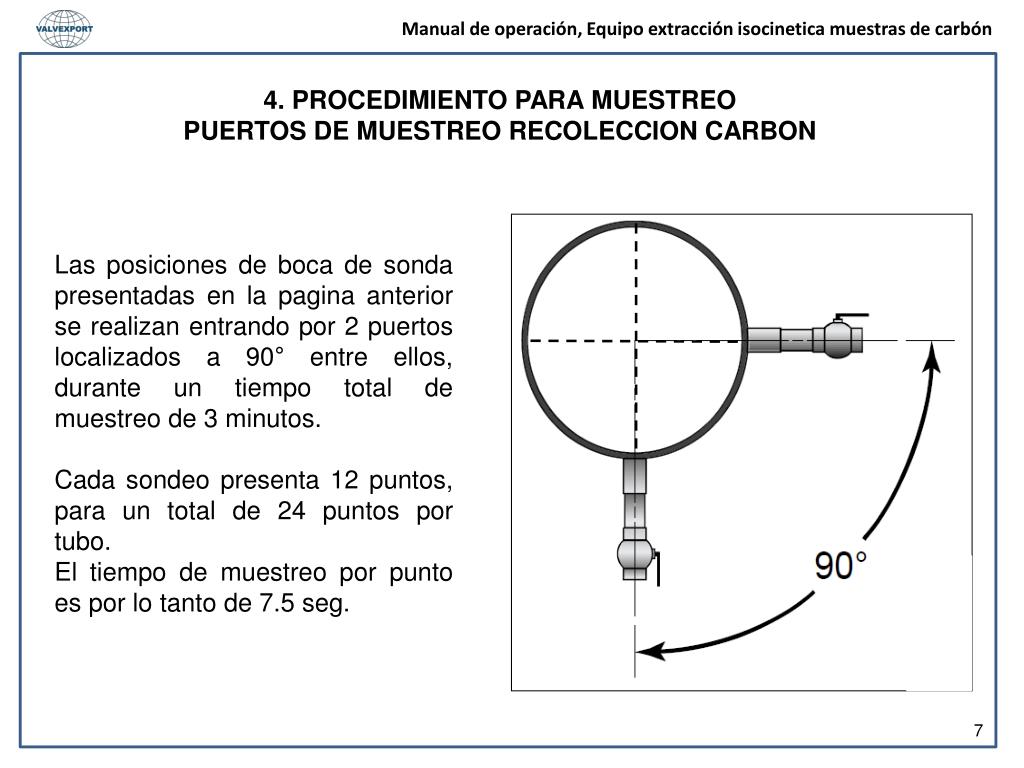

  7. 4. PROCEDIMIENTO PARA MUESTREO PUERTOS DE MUESTREO RECOLECCION CARBON Las posiciones de boca de sonda presentadas en la pagina anterior se realizan entrando por 2 puertos localizados a 90° entre ellos, durante un tiempo total de muestreo de 3 minutos. Cada sondeo presenta 12 puntos, para un total de 24 puntos por tubo. El tiempo de muestreo por punto es por lo tanto de 7.5 seg. 7

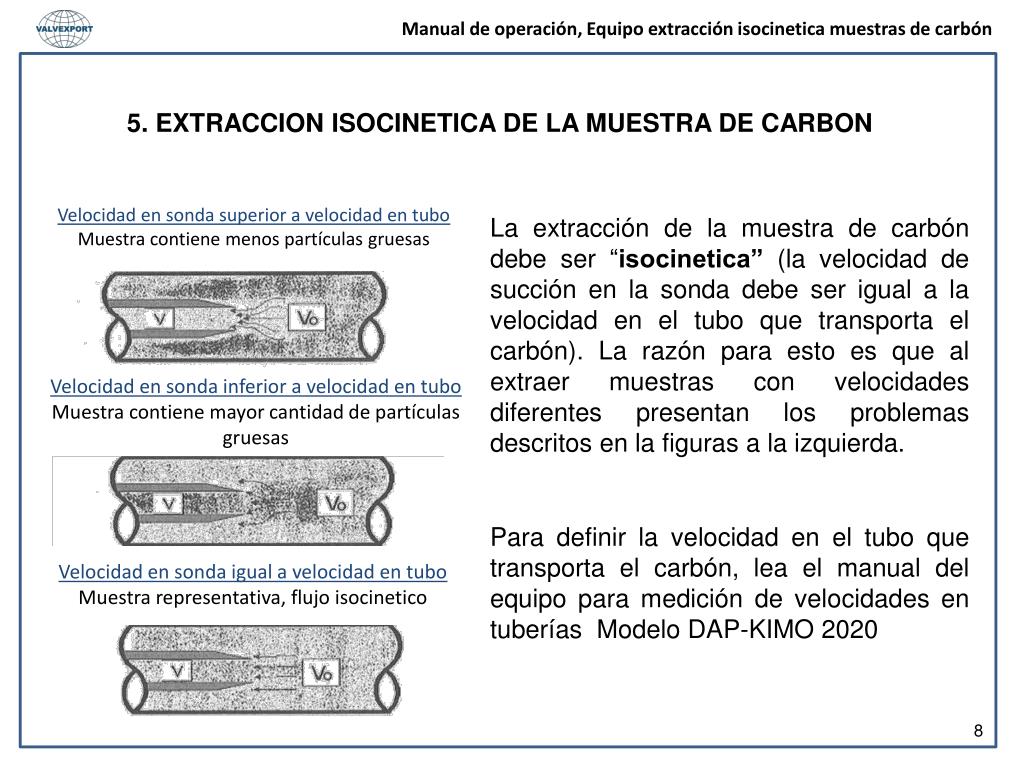

  8. 5. EXTRACCION ISOCINETICA DE LA MUESTRA DE CARBON Velocidad en sonda superior a velocidad en tubo Muestra contiene menos partículas gruesas La extracción de la muestra de carbón debe ser “isocinetica” (la velocidad de succión en la sonda debe ser igual a la velocidad en el tubo que transporta el carbón). La razón para esto es que al extraer muestras con velocidades diferentes presentan los problemas descritos en la figuras a la izquierda. Velocidad en sonda inferior a velocidad en tubo Muestra contiene mayor cantidad de partículas gruesas Para definir la velocidad en el tubo que transporta el carbón, lea el manual del equipo para medición de velocidades en tuberías Modelo DAP-KIMO 2020 Velocidad en sonda igual a velocidad en tubo Muestra representativa, flujo isocinetico 8

  9. 6. EJEMPLO DE EXTRACCION ISOCINETICA MUESTRAS DE CARBON Eyector Manómetro diferencial Venturi calibrado Válvula de aguja Velocidad medida flujo aire / carbón en tubo a quemador = 15 m/s Para lograr establecer esta velocidad en la sonda utilizamos la válvula de aguja que alimenta el eyector, variando su apertura hasta lograr que el manómetro de presión diferencial indique 2 inH2O, en ese momento se inicia el tiempo de prueba. Durante la prueba mantenemos el diferencial en este valor asegurando así la prueba isocinetica. 9

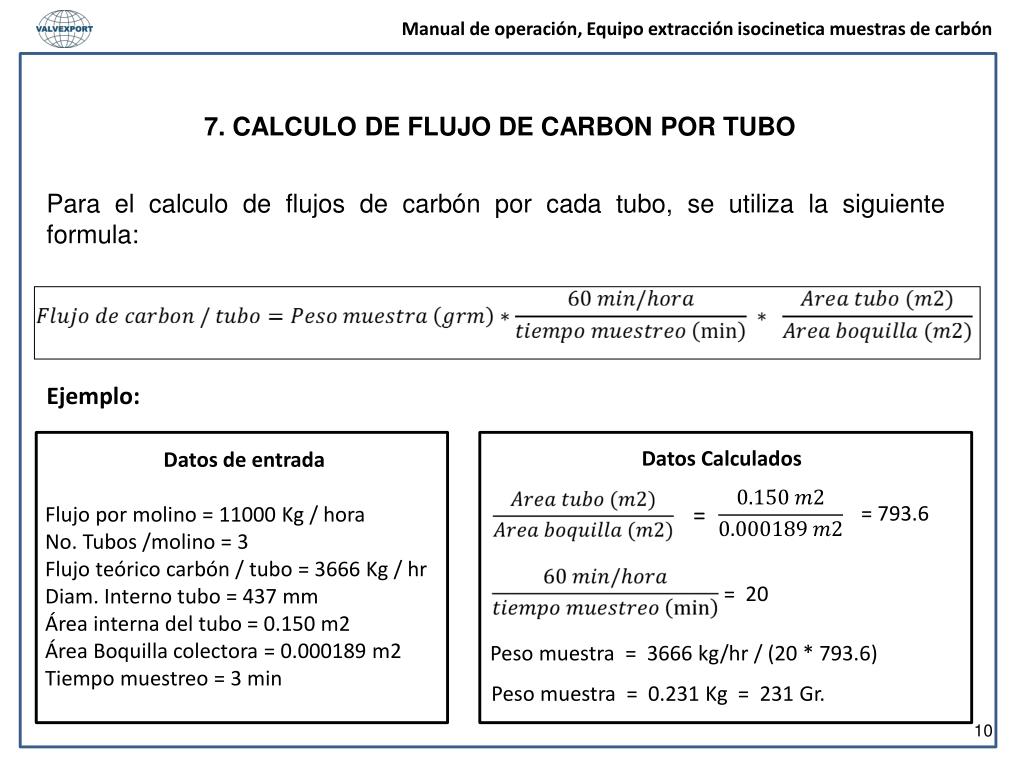

  10. 7. CALCULO DE FLUJO DE CARBON POR TUBO Para el calculo de flujos de carbón por cada tubo, se utiliza la siguiente formula: Ejemplo: Datos Calculados Datos de entrada Flujo por molino = 11000 Kg / hora No. Tubos /molino = 3 Flujo teórico carbón / tubo = 3666 Kg / hr Diam. Interno tubo = 437 mm Área interna del tubo = 0.150 m2 Área Boquilla colectora = 0.000189 m2 Tiempo muestreo = 3 min = = 793.6 = 20 Peso muestra = 3666 kg/hr / (20 * 793.6) Peso muestra = 0.231 Kg = 231 Gr. 10

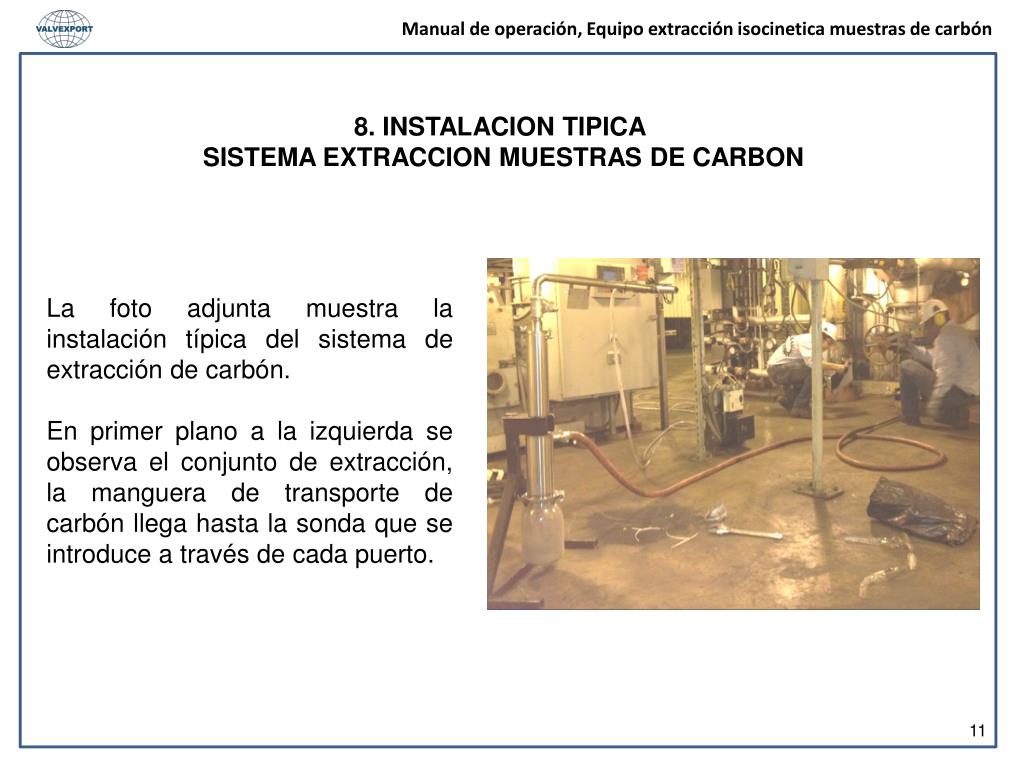

  11. 8. INSTALACION TIPICA SISTEMA EXTRACCION MUESTRAS DE CARBON La foto adjunta muestra la instalación típica del sistema de extracción de carbón. En primer plano a la izquierda se observa el conjunto de extracción, la manguera de transporte de carbón llega hasta la sonda que se introduce a través de cada puerto. 11
