1. Lorem ipsum dolor sit amet, consectetuer Lorem ipsum dolor sit amet, consectetuer EQUIPOS DE PROTECCIÓN PERSONAL

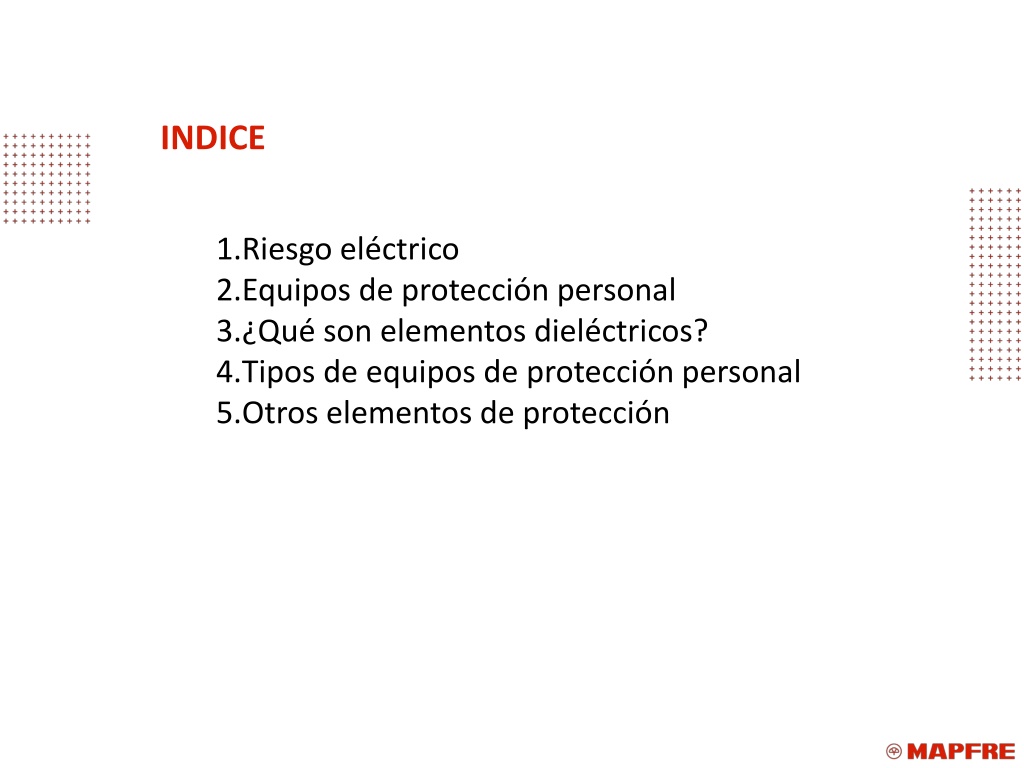

2. INDICE 1.Riesgo eléctrico 2.Equipos de protección personal 3.¿Qué son elementos dieléctricos? 4.Tipos de equipos de protección personal 5.Otros elementos de protección

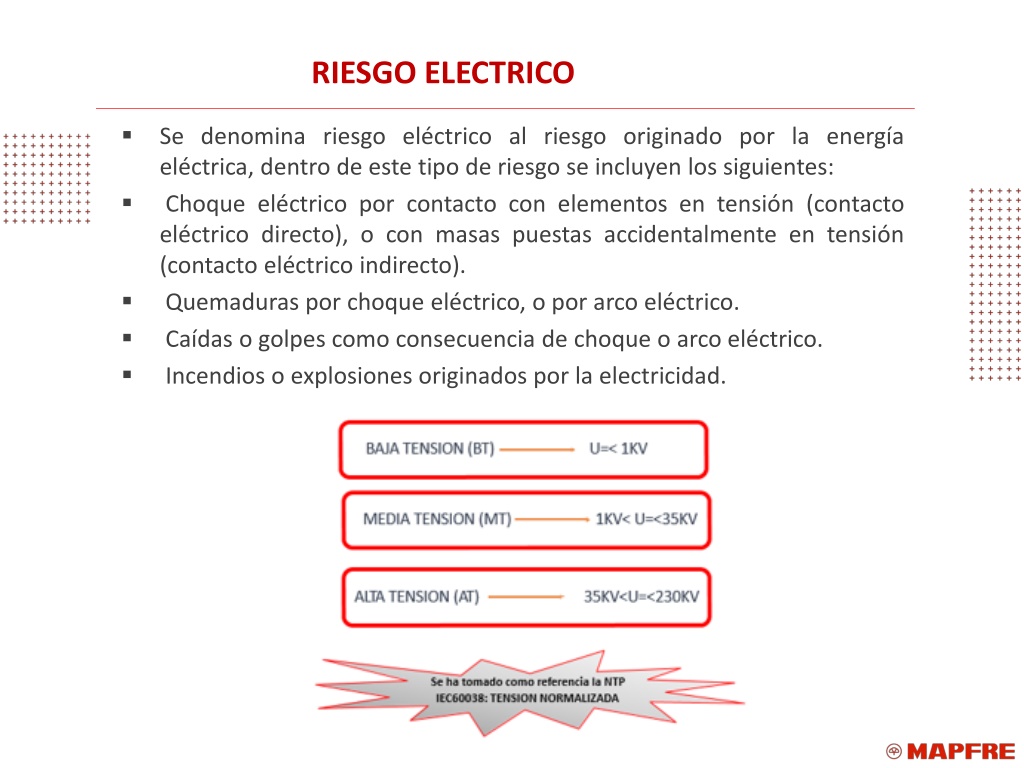

3. RIESGO ELECTRICO ▪ Se denomina riesgo eléctrico al riesgo originado por la energía eléctrica, dentro de este tipo de riesgo se incluyen los siguientes: Choque eléctrico por contacto con elementos en tensión (contacto eléctrico directo), o con masas puestas accidentalmente en tensión (contacto eléctrico indirecto). Quemaduras por choque eléctrico, o por arco eléctrico. Caídas o golpes como consecuencia de choque o arco eléctrico. Incendios o explosiones originados por la electricidad. ▪ ▪ ▪ ▪

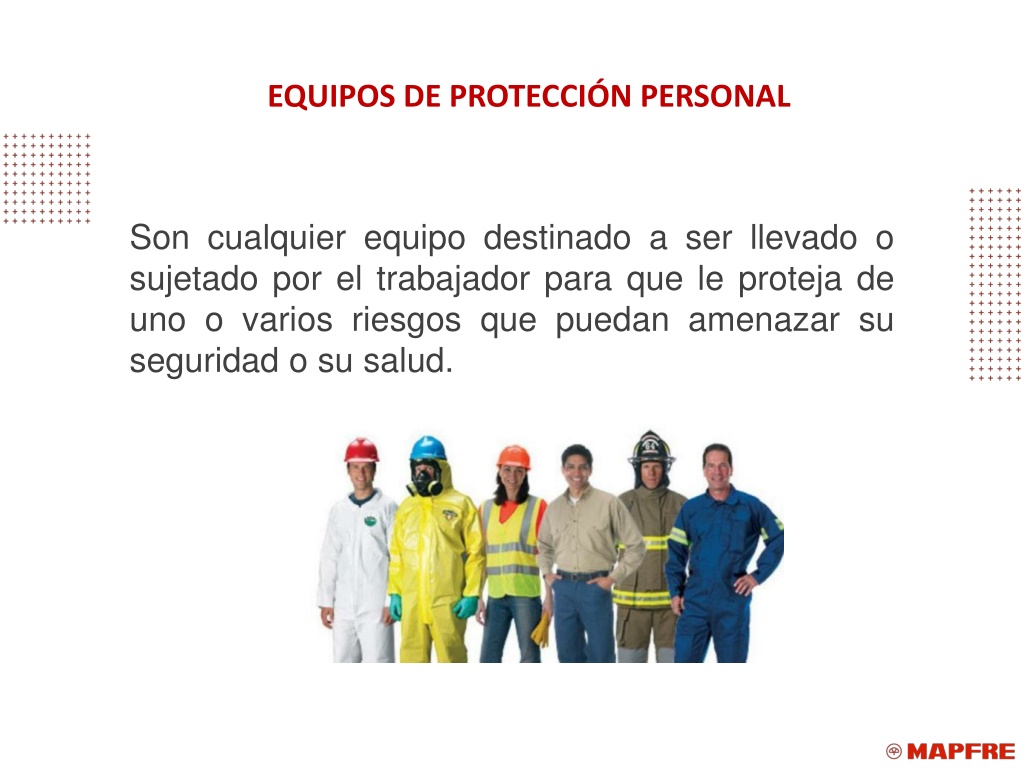

4. EQUIPOS DE PROTECCIÓN PERSONAL Son cualquier equipo destinado a ser llevado o sujetado por el trabajador para que le proteja de uno o varios riesgos que puedan amenazar su seguridad o su salud.

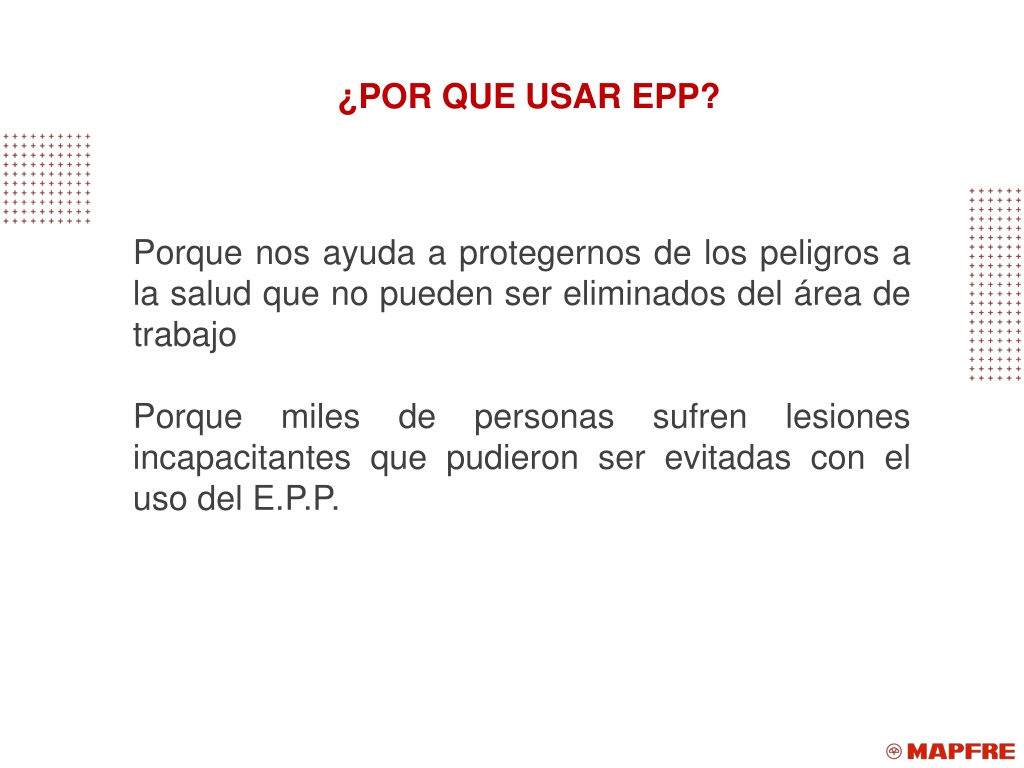

5. ¿POR QUE USAR EPP? Porque nos ayuda a protegernos de los peligros a la salud que no pueden ser eliminados del área de trabajo Porque incapacitantes que pudieron ser evitadas con el uso del E.P.P. miles de personas sufren lesiones

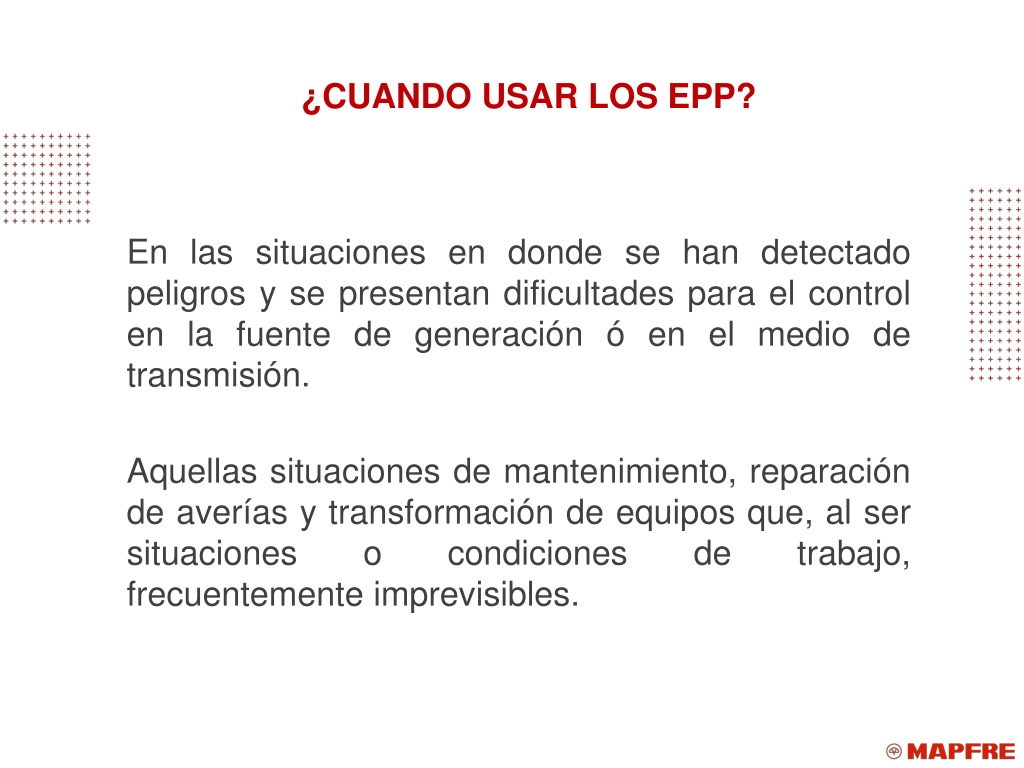

6. ¿CUANDO USAR LOS EPP? En las situaciones en donde se han detectado peligros y se presentan dificultades para el control en la fuente de generación ó en el medio de transmisión. Aquellas situaciones de mantenimiento, reparación de averías y transformación de equipos que, al ser situaciones o condiciones frecuentemente imprevisibles. de trabajo,

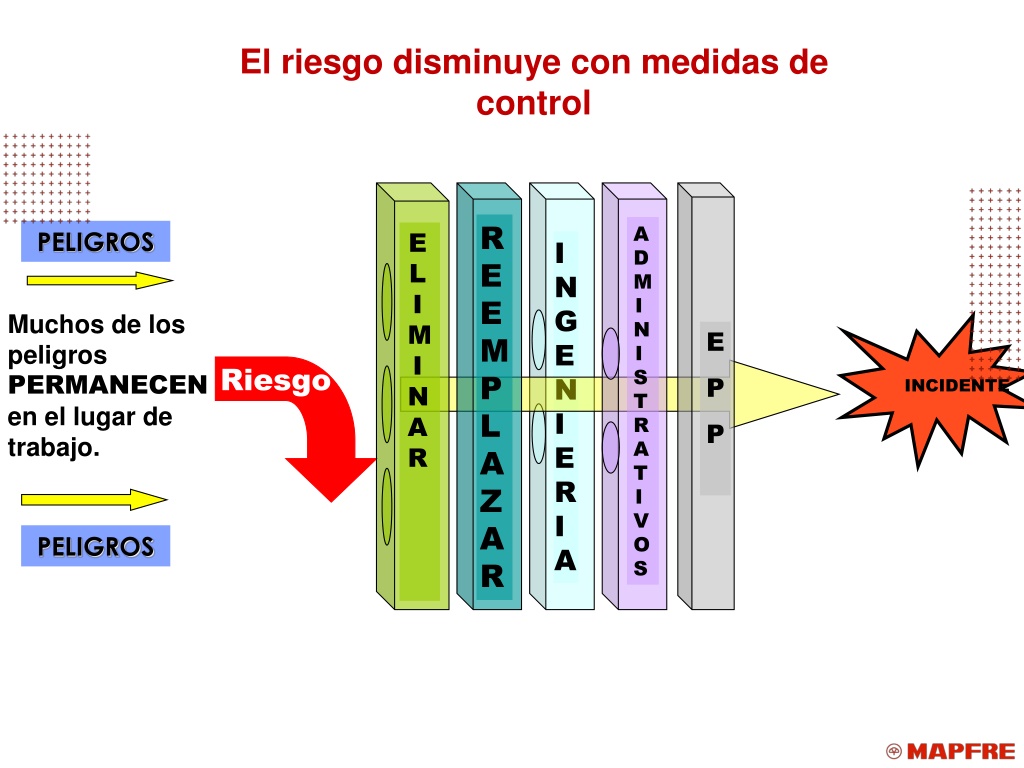

7. El riesgo disminuye con medidas de control R E E M P L A Z A R A D M I N I S T R A T I V O S E L I M I N A R PELIGROS I N G E N I E R I A Muchos de los peligros PERMANECEN en el lugar de trabajo. E P P Riesgo INCIDENTE PELIGROS

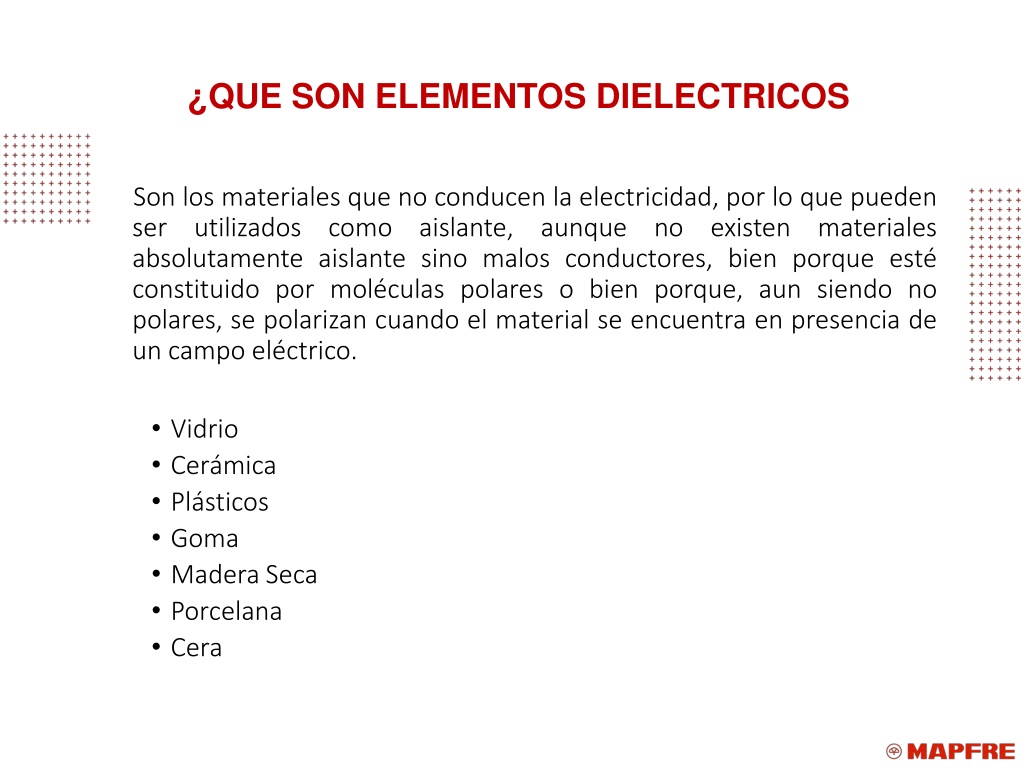

8. ¿QUE SON ELEMENTOS DIELECTRICOS? Son los materiales que no conducen la electricidad, por lo que pueden ser utilizados como aislante, absolutamente aislante sino malos conductores, bien porque esté constituido por moléculas polares o bien porque, aun siendo no polares, se polarizan cuando el material se encuentra en presencia de un campo eléctrico. aunque no existen materiales • Vidrio • Cerámica • Plásticos • Goma • Madera Seca • Porcelana • Cera

9. EQUIPO DE PROTECCIÓN INDIVIDUAL PARA TRABAJOS EN ALTA TENSIÓN • Guantes aislantes para alta tensión • Gafas o pantalla facial adecuadas al arco eléctrico • Arnés o cinturón de seguridad, si procede • Casco de seguridad aislante con barboquejo • Guantes de protección contra riesgos mecánicos y arco eléctrico • Ropa de trabajo adecuada y calzado de trabajo

10. EQUIPO DE PROTECCIÓN INDIVIDUAL PARA TRABAJOS EN BAJA TENSIÓN • Guantes aislantes para trabajos en baja tensión. • Gafas o pantalla facial adecuadas al arco eléctrico. • Arnés o cinturón de seguridad, si procede. • Casco de seguridad aislante con barboquejo. • Guantes de protección contra riesgos mecánicos y arco eléctrico. • Ropa de trabajo adecuada y calzado de trabajo.

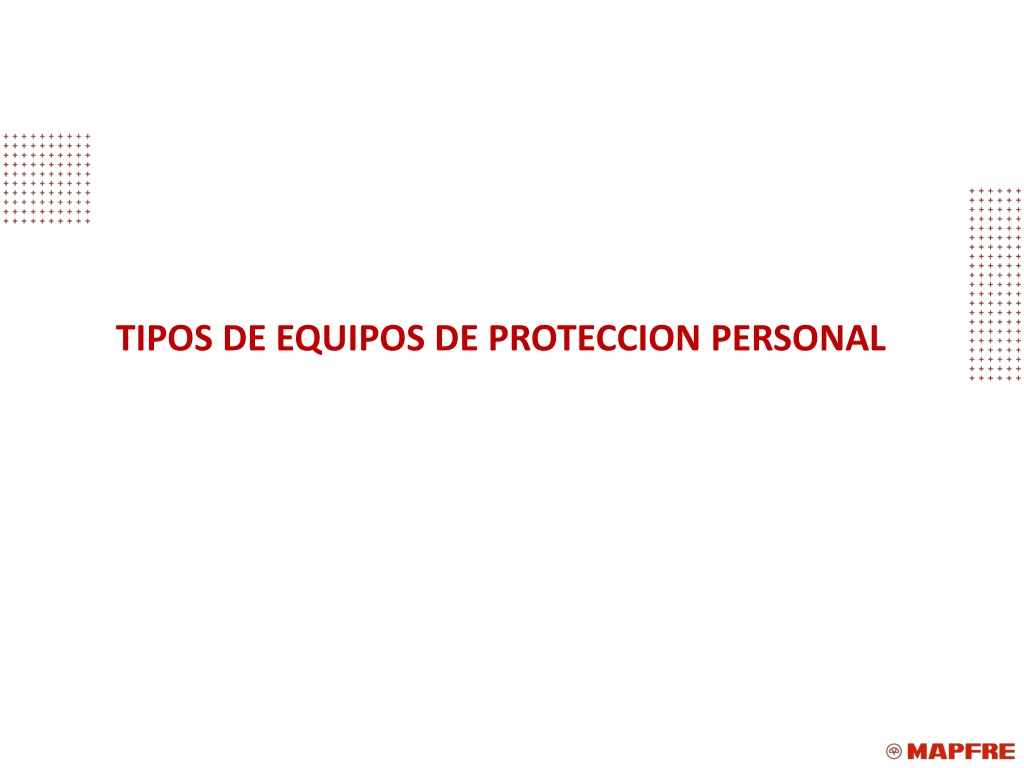

11. TIPOS DE EQUIPOS DE PROTECCION PERSONAL

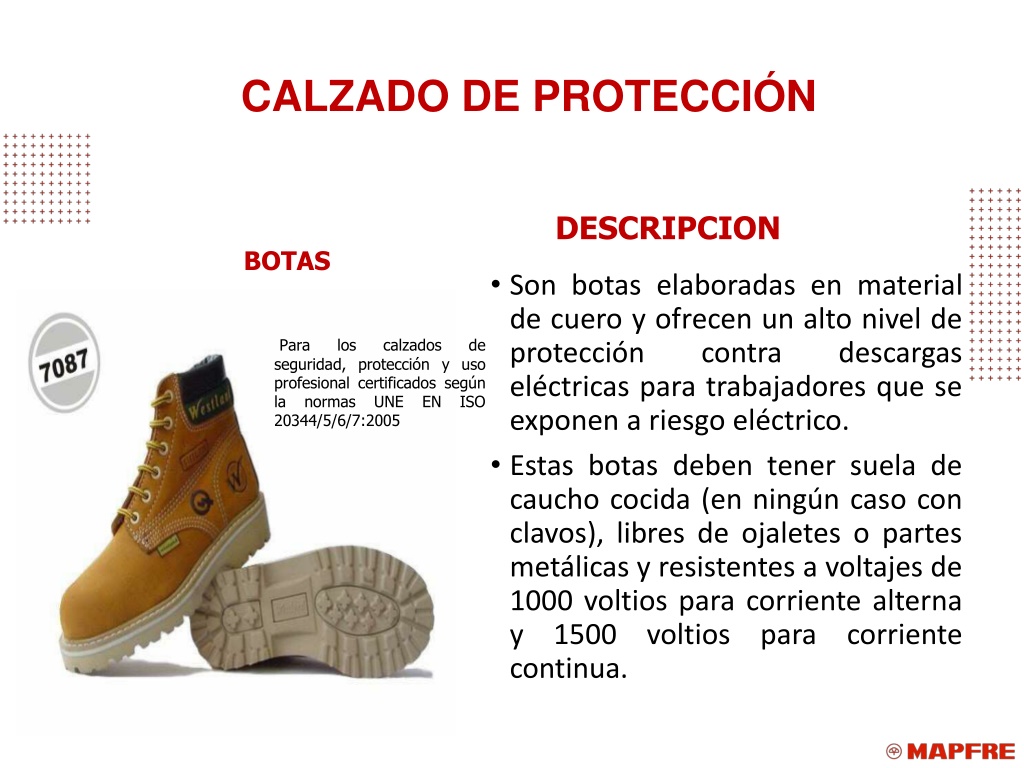

12. CALZADO DE PROTECCIÓN DESCRIPCION BOTAS • Son botas elaboradas en material de cuero y ofrecen un alto nivel de protección contra eléctricas para trabajadores que se exponen a riesgo eléctrico. • Estas botas deben tener suela de caucho cocida (en ningún caso con clavos), libres de ojaletes o partes metálicas y resistentes a voltajes de 1000 voltios para corriente alterna y 1500 voltios continua. Para seguridad, protección y uso profesional certificados según la normas UNE 20344/5/6/7:2005 los calzados de descargas EN ISO para corriente

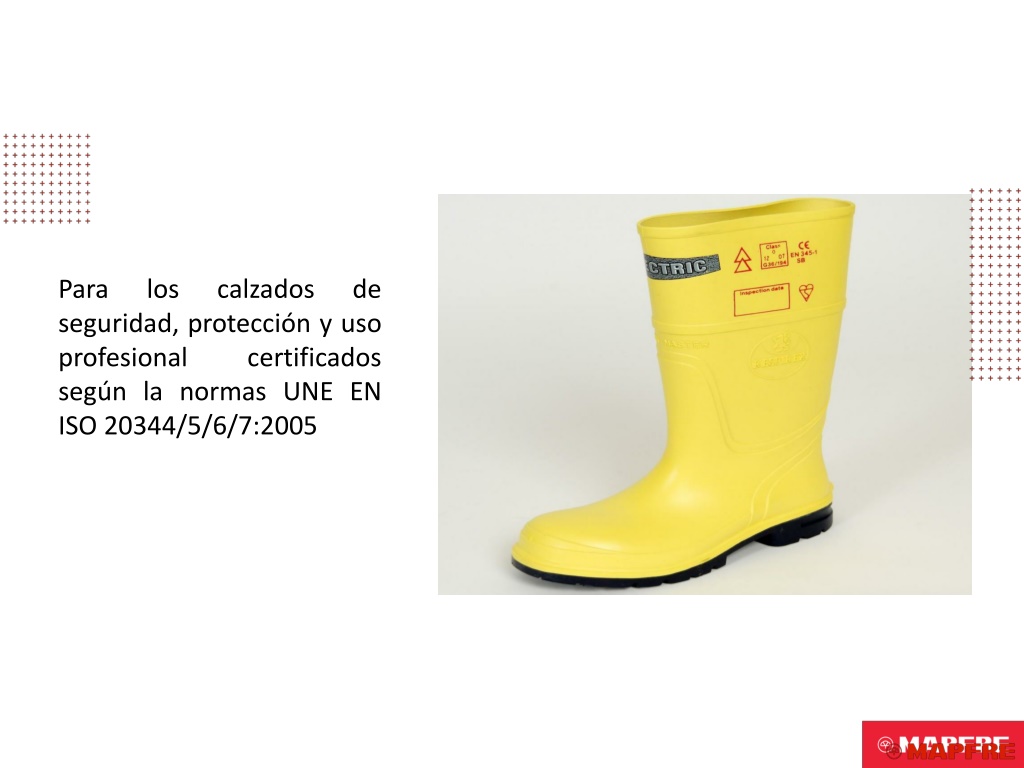

13. PROTECCIÓN DE CABEZA Para seguridad, protección y uso profesional según la normas UNE EN ISO 20344/5/6/7:2005 los calzados de certificados

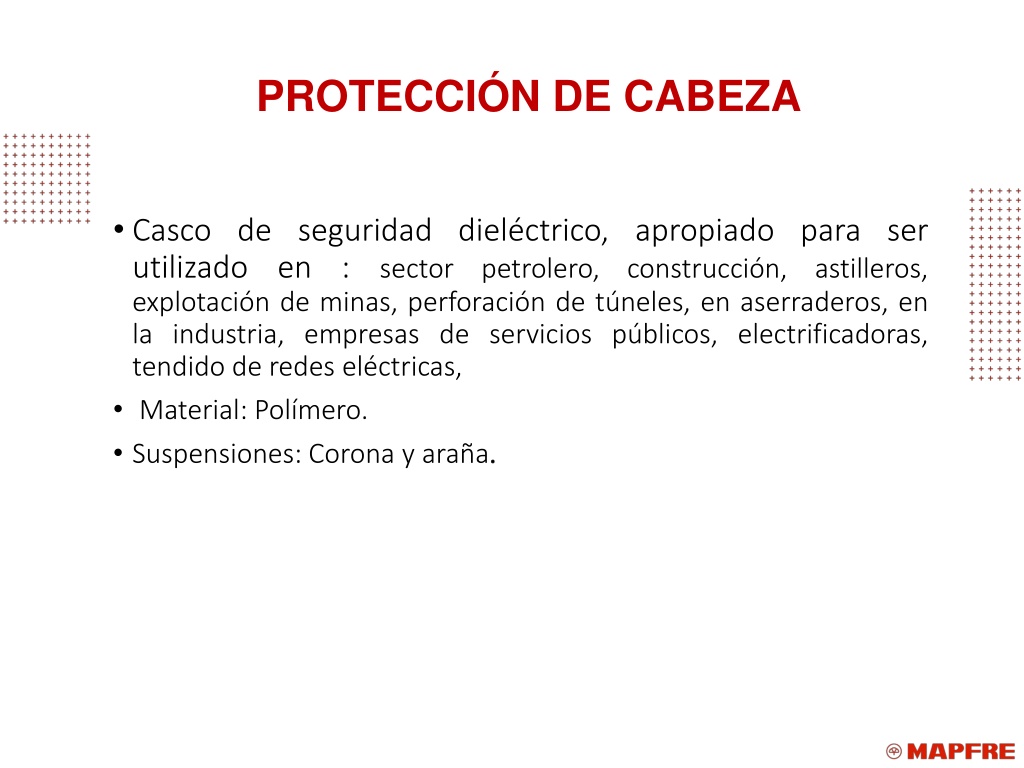

14. PROTECCIÓN DE CABEZA • Casco de seguridad dieléctrico, apropiado para ser utilizado en : sector petrolero, explotación de minas, perforación de túneles, en aserraderos, en la industria, empresas de servicios públicos, electrificadoras, tendido de redes eléctricas, • Material: Polímero. • Suspensiones: Corona y araña. . construcción, astilleros,

15. PROTECCIÓN DE CABEZA PROTECCIÓN DE CABEZA •El casquete y la suspensión proveen protección limitada contra el impacto y la penetración de objetos que caen en la parte superior del casco. •Protege de los golpes contra impacto o penetración de forma limitada por el frente, lado o parte posterior del casco. •Protege de riesgos eléctricos o de alta tensión.

16. PROTECCIÓN DE CABEZA PROTECCIÓN DE CABEZA Los cascos de seguridad se utilizaran en los sistemas eléctricos de las empresas bajo la condiciones ambientales de: • Temperatura ambiente: -10°C a 40°C • Humedad relativa: 10% a 95%

17. PROTECCIÓN DE CABEZA PROTECCIÓN DE CABEZA

18. PROTECCIÓN DE CABEZA PROTECCIÓN DE CABEZA • Clase G (general): Los cascos clase G son diseñados para reducir el peligro de contacto con energía de baja tensión, son probados para resistir una ruptura dieléctrica hasta 2200 voltios. • Clase E (eléctrica): Los cascos de la clase E son diseñados para reducir el peligro de contacto con energía de alta tensión, son probados para resistir una ruptura dieléctrica hasta 20.000 voltios.

19. PROTECCIÓN DE CABEZA PROTECCIÓN DE CABEZA PRECAUCIONES Y ADVERTENCIAS • Evite el contacto del casquete con cables eléctricos o equipos energizados en mal estado. • No altere, ni perfore, ni modifique el casquete o la suspensión, esto disminuye la protección contra el impacto y destruye la protección dieléctrica.

20. PROTECCIÓN DACIAL DIELECTRICA Protección cobertura dieléctrica, apta para resistir alto voltaje, Posee policarbonato incoloro de 2 mm de espesor, Capuchón confeccionado en tela resistente a llamas y chispas. Casco con sistema SLOT y ajuste a cremallera regulable con visera frontal de visor de

21. GUANTES DIELECTRICOS • Goma o de látex (tipo I y II), respectivamente que se utilizan para realizar labores de manipulación de líneas energizadas de baja y media tensión, estos guantes pueden estar compuestos por dos elementos: • El primer elemento es externo elaborado en cuero con palma reforzada y corto. • El segundo elemento es el interno elaborado en polímero resistente a diferencias de potencial de baja y media tensión.

22. GUANTES DIELECTRICOS GUANTES DIELECTRICOS • Deberán usarse guantes dieléctricos en maniobras de conexión y desconexión de todo circuitos energizados o control. • Como doble protección en el uso instrumentos de medición, uso de escaleras u otro equipo que este expuesto a redes eléctricas energizadas. • Para manipulación o instalación de postes entre líneas energizadas en tableros de

23. GUANTES DIELECTRICOS GUANTES DIELECTRICOS

24. GUANTES DIELECTRICOS GUANTES DIELECTRICOS • Solo deben ser usados para los niveles de tensión de trabajo para los cuales fueron construidos. • No usar los guantes húmedos • Nunca utilice los guantes para realizar trabajos directos, podrían sufrir daños en su superficie que podrían en riesgo su vida. • Descarte los guantes cuando estos presenten deterioro en su superficie, en el color pinchaduras o cuando entre en contacto con algún hidrocarburo o solvente derivado del petróleo

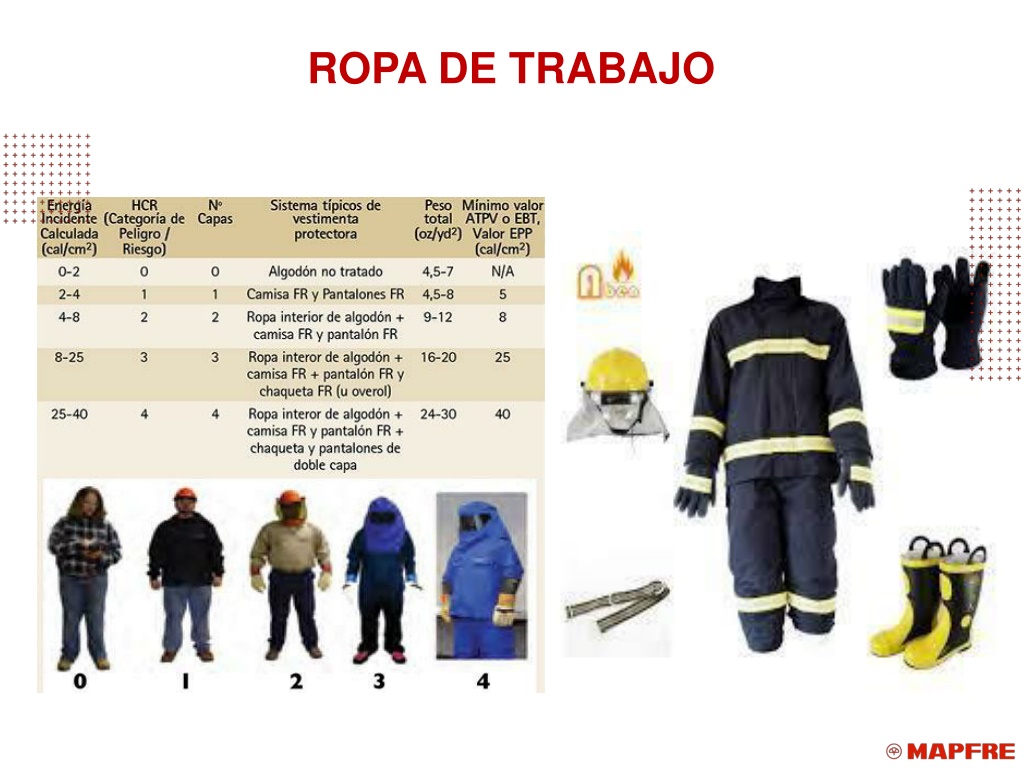

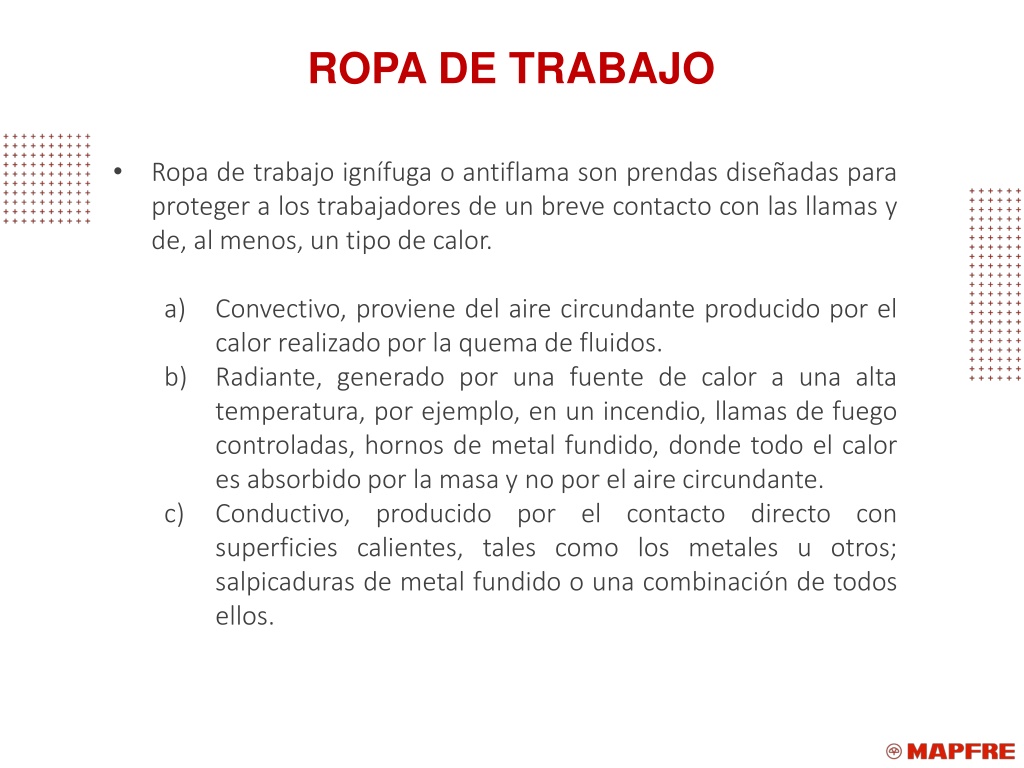

25. ROPA DE TRABAJO • Ropa de trabajo ignífuga o antiflama son prendas diseñadas para proteger a los trabajadores de un breve contacto con las llamas y de, al menos, un tipo de calor. a) Convectivo, proviene del aire circundante producido por el calor realizado por la quema de fluidos. Radiante, generado por una fuente de calor a una alta temperatura, por ejemplo, en un incendio, llamas de fuego controladas, hornos de metal fundido, donde todo el calor es absorbido por la masa y no por el aire circundante. Conductivo, producido por el contacto directo con superficies calientes, tales como los metales u otros; salpicaduras de metal fundido o una combinación de todos ellos. b) c)

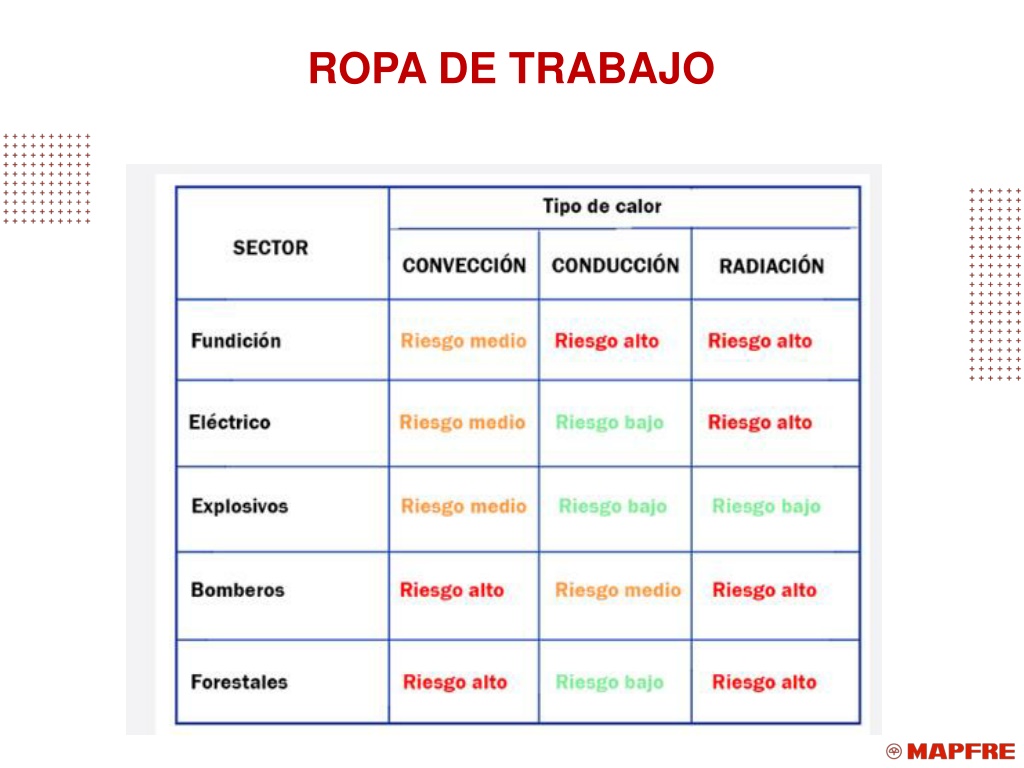

26. ROPA DE TRABAJO ROPA DE TRABAJO

27. ROPA DE TRABAJO ROPA DE TRABAJO

28. PROTECCIÓN DE LA VISIÓN Y LA CARA

29. PROTECCIÓN DE LA VISIÓN Y LA CARA

30. PROTECCIÓN DE LA VISIÓN Y LA CARA • Se debe usar protección de ojos en trabajos de soldadura, de perforación, corte, pulido, talla y tratamiento de piedras. Se debe usar protección de ojos cuando se utiliza pistola grapadora, máquinas de producción de virutas, trabajos de estampado, trabajos con calor, láser o eléctricos en tensión y en baja tensión. Se debe usar protección de ojos en labores de esmerilado y cincelado. Se debe usar gafas en trabajos eléctricos, se deben usar gafas de tipo industrial oscuras previniendo un posible deslumbramiento al mirar directamente al sol o a una fuente intensa de luz. En trabajos eléctricos y mecánicos se deben usar gafas con protección lateral ya que un proyectil puede impactar en cualquier dirección. Las gafas recetadas no ofrecen ninguna protección, al contrario pueden complicar la situación ya que si son impactadas se fragmentan y estos fragmentos pueden penetrar al ojo. Las gafas ofrecen protección contra salpicaduras de sustancias químicas. Las gafas se deben ajustar perfectamente, no deben quedar sueltas ni deben apretadas. • • • • • • •

31. PROTECCIÓN AUDITIVA PROTECCIÓN AUDITIVA Tapones Auriculares Orejeras

32. PROTECCIÓN AUDITIVA PROTECCIÓN AUDITIVA Transmisión del Sonido para el Oído Protegido Vía Ósea Vibración Material Ajuste

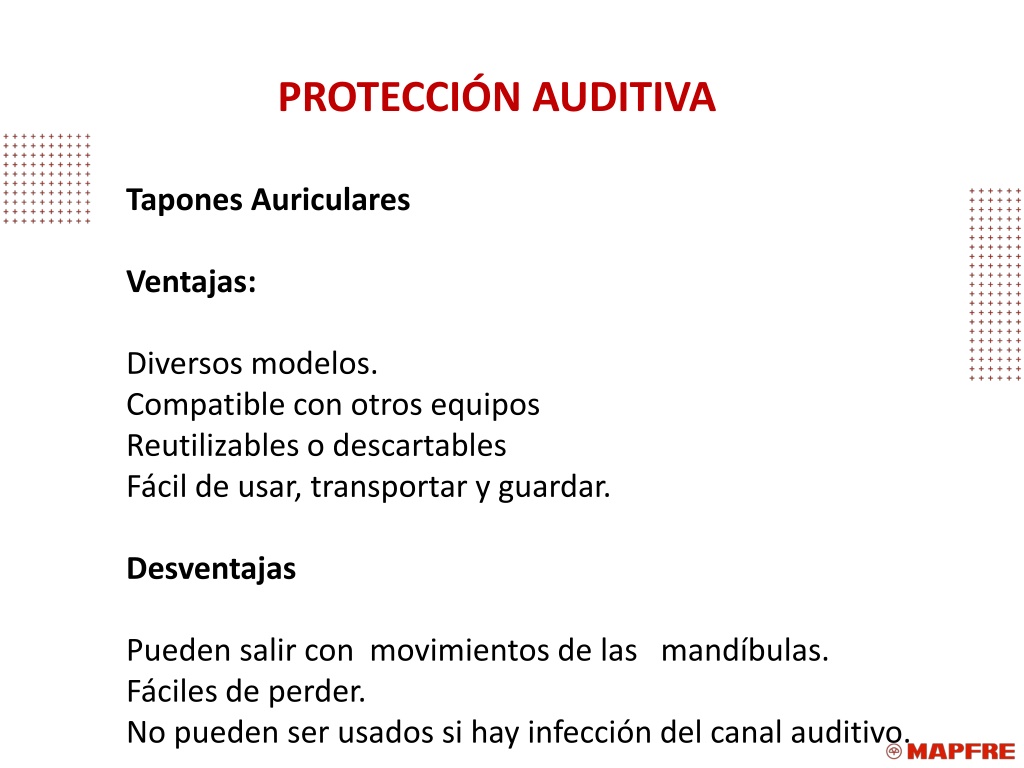

33. PROTECCIÓN AUDITIVA Tapones Auriculares Ventajas: Diversos modelos. Compatible con otros equipos Reutilizables o descartables Fácil de usar, transportar y guardar. Desventajas Pueden salir con movimientos de las mandíbulas. Fáciles de perder. No pueden ser usados si hay infección del canal auditivo.

34. PROTECCIÓN AUDITIVA PROTECCIÓN AUDITIVA Orejeras Orejeras Ventajas: Ventajas: Único tamaño Colocación rápida Atenuación uniforme en ambos oídos Partes de repuestos Desventajas Desventajas Incómodos en áreas calurosas Difíciles de transportar y guardar Interfiere con otros EPP

35. PROTECCIÓN AUDITIVA PROTECCIÓN AUDITIVA Cuidados de las Orejeras y Tapones Limpiar las orejeras y tapones con agua y jabón para remover grasa, aceite, o sustencias químicas. Guardar los equipos en un ambiente limpio y fresco

36. PROTECCIÓN RESPIRATORIA Peligros Potenciales -Polvo - Humos metálicos - Gases y vapores - Neblinas

37. PROTECCIÓN RESPIRATORIA EQUIPOS DE PROTECCION RESPIRATORIA RESPIRADORES PURIFICADORES DE AIRE RESPIRADORES CON SUMINISTRO DE AIRE RESPIRADORES SIMPLES O DE PRESION NEGATIVA RESPIRADORES DE PRESION POSITIVA (MOTORIZADOS) ÑJDFÑJÑDFJJKÑ DE AIRE COMPRIMIDO ÑJSDJJKJFKK ÑJDFÑJÑDFJJKÑ DE AIRE FRESCO ÑJSDJJKJFKK

38. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA Cómo trabajan los Respiradores aire inhalado aire inhalado aire exhalado

39. PROTECCIÓN RESPIRATORIA Cómo trabajan los Respiradores Cómo trabajan los Respiradores aire inhalado aire inhalado aire exhalado

40. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA Límites Límites de los de los Respiradores Respiradores de de Polvo Polvo: : Las máscaras contra polvo fallan si no se ajustan adecuadamente Las máscaras contra polvo no filtran vapores químicos. Las máscaras contra polvo no son adecuadas para grandes cantidades de polvo. Factor de Protección: 10 veces el TLV

41. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA Grado Gradode de Protección Protección: : N95/R95/P95 filtran 95% de las partículas de polvo N99/R95/P99 filtran 99% de las partículas de polvo N100/R100/P100 filtran hasta 99.7% de las partículas de polvo Las máscara N99 o N100 N99 or N100 son recomendadas para polvos muy finos o peligrosos como asbestos o sílica.

42. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA El Respirador de media cara solo proporciona protección para niveles hasta 10 veces el límite permisible del polvo ó producto químico Ejemplo: Límite permisible del amoníaco = 25 ppm Factor de protección del respirador para el amoníaco = 250 ppm

43. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA Factor de Factor de Protección Proteccióndel de Cara de Cara Completa Completa del Respirador Respirador El respirador de cara completa puede proporcionar hasta niveles 100 veces por encima del límite permisible. Lo respiradores de cara completa también proporcionan protección para los ojos contra compuestos irritantes. protección

44. PROTECCIÓN RESPIRATORIA PROTECCIÓN RESPIRATORIA Selección de Respiradores Selección de Respiradores VAPORES ORGANICOS VAPORES ORGANICOS PARTICULAS PARTICULAS GASES GASES ACIDOS ACIDOS AMONIACO AMONIACO Y Y METILAMINA METILAMINA GASES ACIDOS GASES ACIDOS Y Y VAPORES ORGANICOS VAPORES ORGANICOS MULTIGASES MULTIGASES Y Y MULTIVAPORES MULTIVAPORES

45. PROTECCIÓN RESPIRATORIA Mantenimiento del Respirador • Antes de usar el respirador: revisarlo y limpiarlo • Guardarlo en una bolsa plástica y en un lugar libre de polvo, calor, frío extremo.

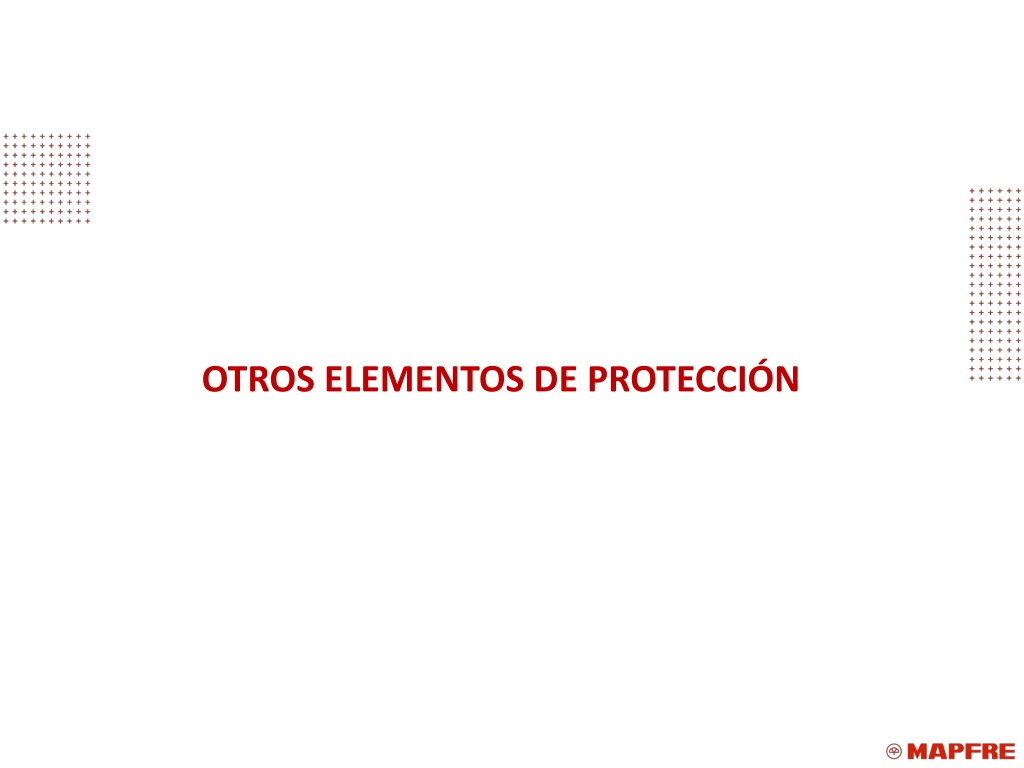

46. OTROS ELEMENTOS DE PROTECCIÓN

47. BANQUETA DIELECTRICA

48. DETECTOR DE AUSENCIA DE TENSIÓN

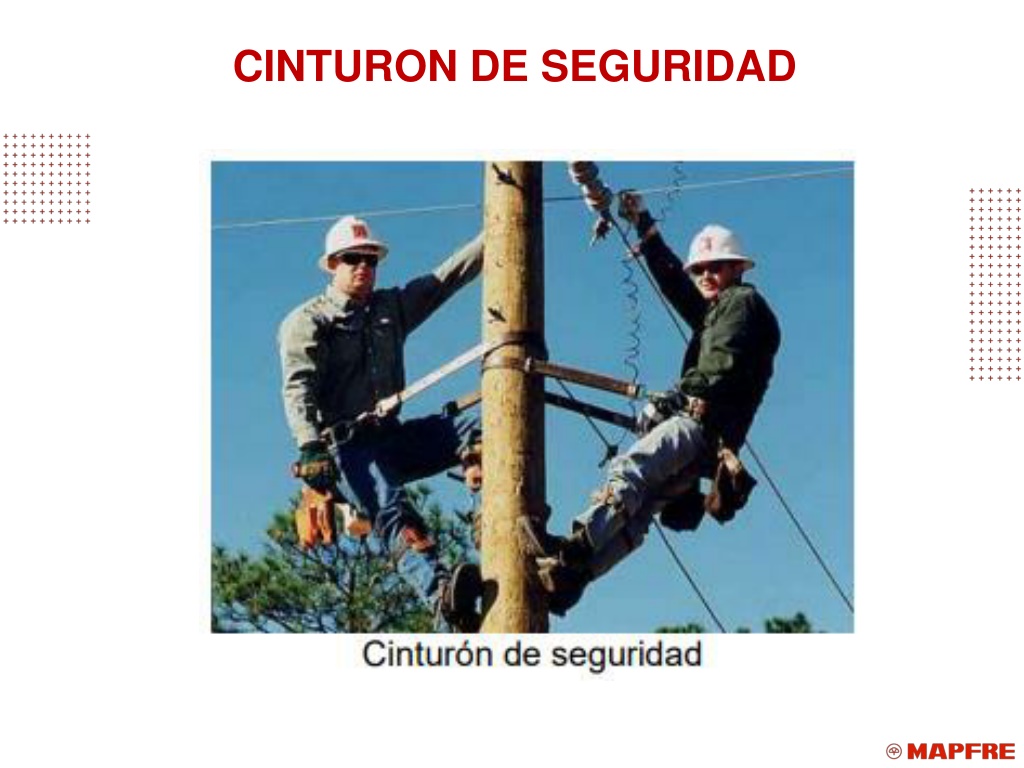

49. CINTURON DE SEGURIDAD

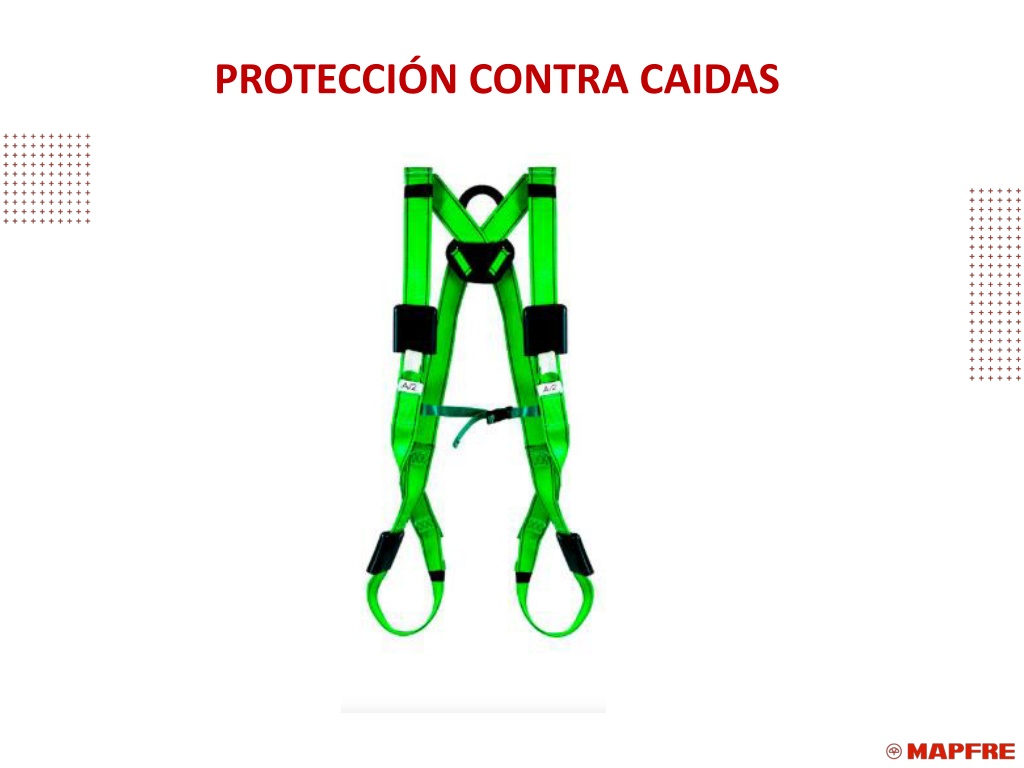

50. PROTECCIÓN CONTRA CAIDAS
