  1. OWL-Sを用いたWebアプリケーションの検査と生成OWL-Sを用いたWebアプリケーションの検査と生成 情報理工学研究科 計算工学専攻 海津智宏

  2. 目次 • 背景と目的 • 既存技術 • セマンティックT-Webシステム • 関連研究との比較 • まとめと今後の課題

  3. 背景と目的 • WebアプリケーションからのWebサービスの利用が重要性を増している • Webアプリケーションの開発が容易になる • しかし、現状ではWebアプリケーション開発者がUIのみに専念できるほど手軽ではない • そこで、Webサービスにメタデータを付加し，メタデータに基づいて設計の検査とWebサービスの合成を行う手法を提案する

  4. 目次 • 背景と目的 • 既存技術 • T-Webシステム • OWL-S • セマンティックT-Webシステム • 関連研究との比較 • まとめと今後の課題

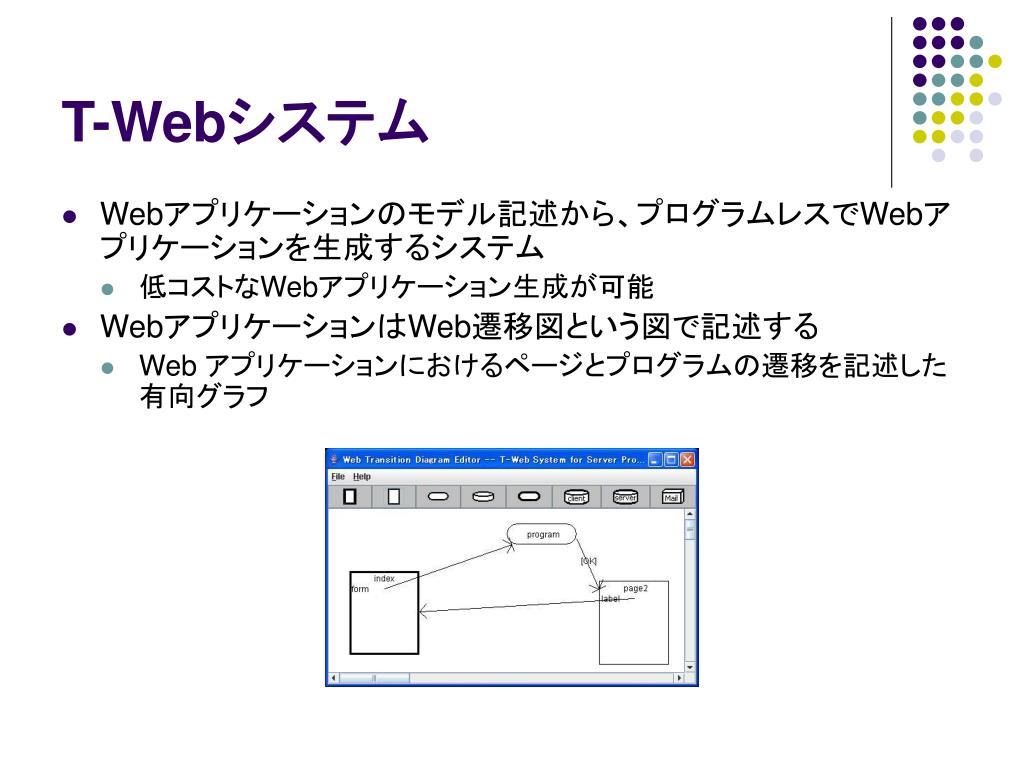

  5. T-Webシステム • Webアプリケーションのモデル記述から、プログラムレスでWebアプリケーションを生成するシステム • 低コストなWebアプリケーション生成が可能 • WebアプリケーションはWeb遷移図という図で記述する • Web アプリケーションにおけるページとプログラムの遷移を記述した有向グラフ

  6. OWL-S • セマンティックWeb関連規格のひとつ • セマンティックWebとWebサービスとを結びつける • Webサービスの発見・合成を目的とする • Webサービスに以下のメタデータを付加する • Service Profile（サービスの概要） • Process Model（動作の詳細） • Service Grounding（WSDLとのマッピング）

  7. OWL-S Process Model • Webサービスに対し、以下の情報を付加する • hasInput : 入力 • hasOutput : 出力 • hasPrecondition : 実行の前提条件 • hasResult : 結果 • hasEffect : 実行後に成り立つ条件 • inCondition : 効果発生の前提条件 • withOutput : 出力値の条件

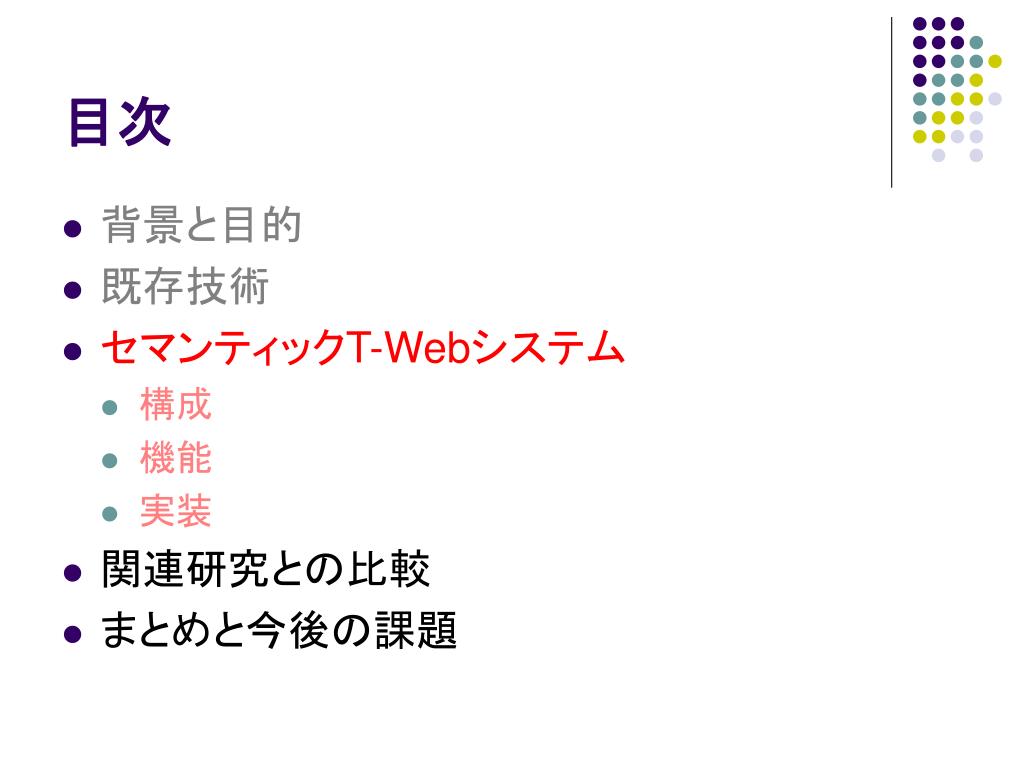

  8. 目次 • 背景と目的 • 既存技術 • セマンティックT-Webシステム • 構成 • 機能 • 実装 • 関連研究との比較 • まとめと今後の課題

  9. セマンティックT-Webシステム(ST-Web) • Webサービスを利用したWebアプリケーションを開発 • Web遷移図を用いてWebアプリケーションのふるまいを記述 • OWL-S を用いて開発を支援 • パラメータの指定の自動化 • 事前条件の自動的な検査

  10. ST-Web全体の構成 Webサービス提供者 OWL-S Webサービス エディタ機能 検査機能 生成機能 Webアプリケーション Webアプリケーション 開発者 Web遷移図モデル ST-Web ユーザー

  11. ST-WebでのWeb遷移図 • Webサービス利用に特化したWeb遷移図を用いる Webサービスノード Webページノード Webサービスの呼び出しを表す 表示するWebページを表す （静的・動的ページ） login logout リンク 開始点 HTMLのハイパーリンク フォーム送信時のデータフロー Web遷移図外からの遷移を表す

  12. パラメータの自動的な受け渡し • OWL-S内で同じリソースにマッピングされたパラメータの自動的な受け渡しを行う。 • 例えば、ログインWebサービスで受け取ったセッションIDをそれ以降のWebサービス呼び出しの際に利用する • 従来は必要であった変数の管理が軽減される。

  13. Web遷移図の検査 • Webアプリケーション実行時のセッション状態を計算し、事前条件やパラメータの情報と比較 • リンクごとに通過時の状態を計算 • Webサービスの実行やフォームへのユーザーの入力により状態が変化する • 開始点からリンクをたどり、それぞれのリンクにおける状態を計算する

  14. エラー検出 • Webサービスノードの事前条件が満たされない • 実行時にエラーが発生することが予想できる • 警告を表示し、事前条件を満たすようにする • Webページノードで出力すべきデータが揃っていない • 実行時にエラーが発生することが予想できる • 警告を表示し、必要なデータを取得できるようにする

  15. エラー検出の例 login Login(x,false) unknown Login(x,true) unknown Login(x,false) unknown Login(x,false) Login(x,true) unknown unknown logout Login(x,false) エラー！ getMessages

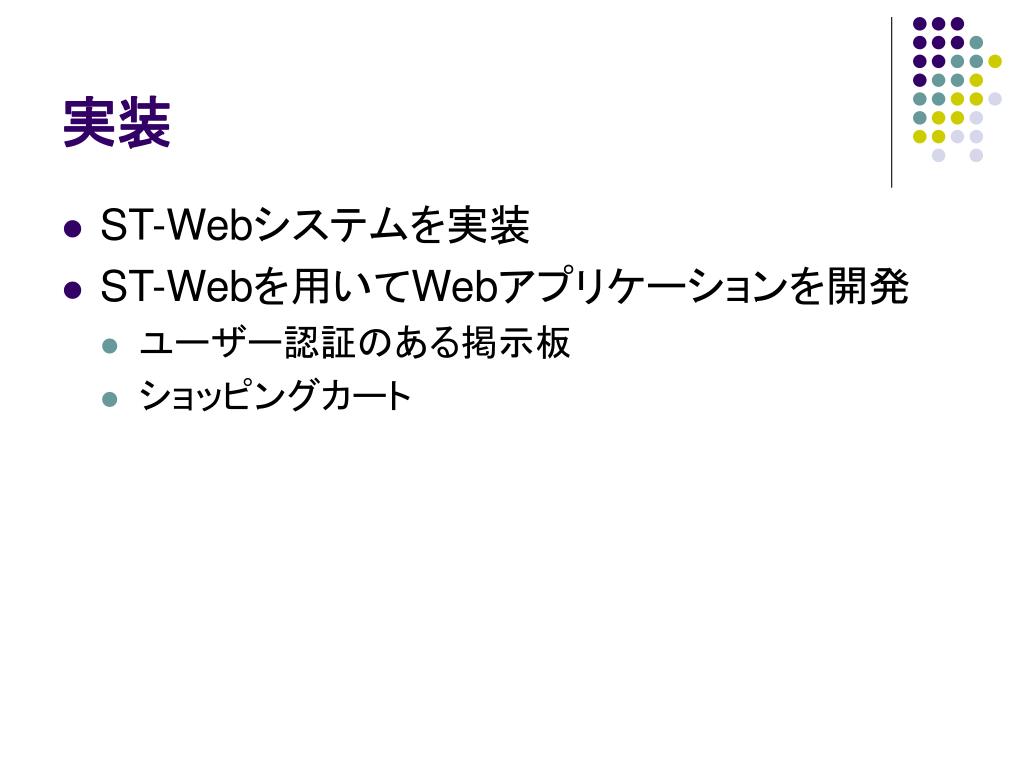

  16. 実装 • ST-Webシステムを実装 • ST-Webを用いてWebアプリケーションを開発 • ユーザー認証のある掲示板 • ショッピングカート

  17. 実装 – 掲示板 (1)

  18. 実装 – 掲示板 (2) ログインせずに到達可能な位置に logout、getMessages、addMessageを 配置すると警告が表示される

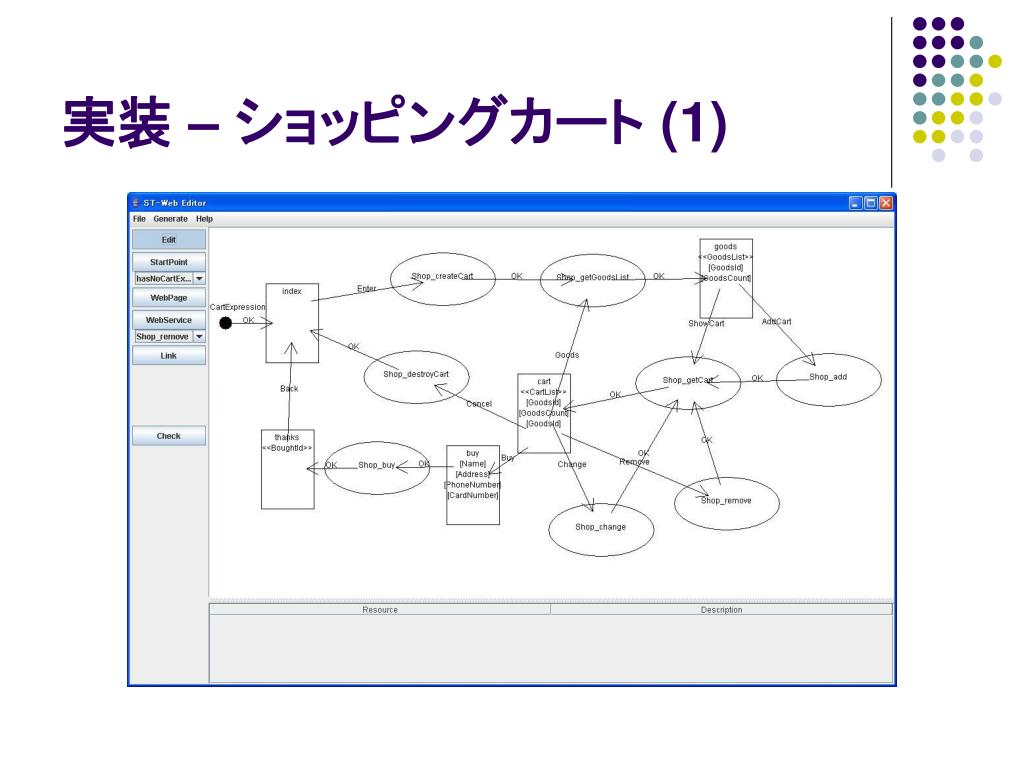

  19. 実装 – ショッピングカート (1)

  20. 実装 – ショッピングカート (2)

  21. 目次 • 背景と目的 • 既存技術 • セマンティックT-Webシステム • 関連研究との比較 • まとめと今後の課題

  22. 関連研究との比較 (1) • Webサービス合成の検査はLTLを用いたモデル検査が行われることが多い。 • OWL-Sコンポジットプロセスの検査 • BPELの検査 • 検査対象は主に合成Webサービスであり、Webアプリケーションのように途中でユーザーとの対話がある場合については考えられてこなかった。

  23. 関連研究との比較 (2)

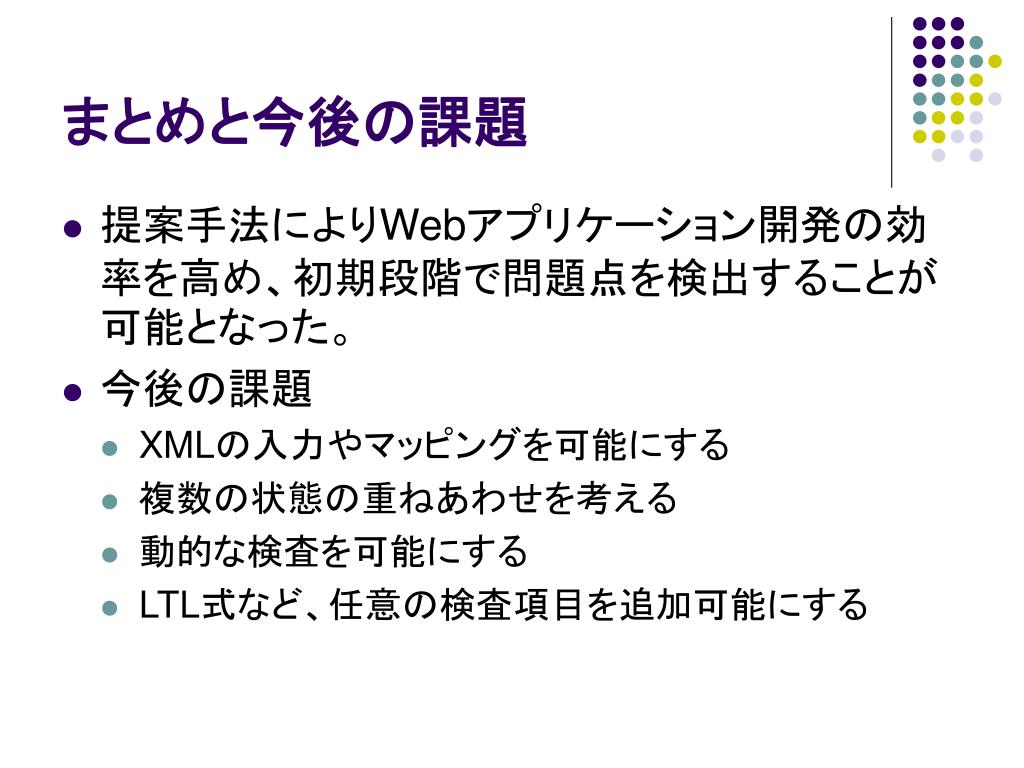

  24. まとめと今後の課題 • 提案手法によりWebアプリケーション開発の効率を高め、初期段階で問題点を検出することが可能となった。 • 今後の課題 • XMLの入力やマッピングを可能にする • 複数の状態の重ねあわせを考える • 動的な検査を可能にする • LTL式など、任意の検査項目を追加可能にする
