  1. Extintores Orgaez

  2. Extintores PROPÓSITO PROPORCIONAR A LOS PARTICIPANTES, LAS HERRAMIENTAS NECESARIAS PARA DETERMINAR EL EXTINTOR ADEACUADO A SELECCIONAR, DEPENDIENDO DEL FACTOR DE RIESGO, CARGA CALORÍFICA Y POTENCIAL DE EFECTIVIDAD DE MISMO.

  3. Extintores OBJETIVOS Al finalizar la lección, el participante será capaz de: Reconocer los diferentes tipos de extintores. Conceptualizar extintor y extinguidor.

  4. Extintores Introducción Fuego Concepto: Es un proceso físico-químico mediante el cual una sustancia que se denomina combustible, bajo ciertas condiciones especiales, cede electrones (se oxida) a otra llamada Comburente o agente oxidante con generación de energía; es la oxidación rápida de una materia.

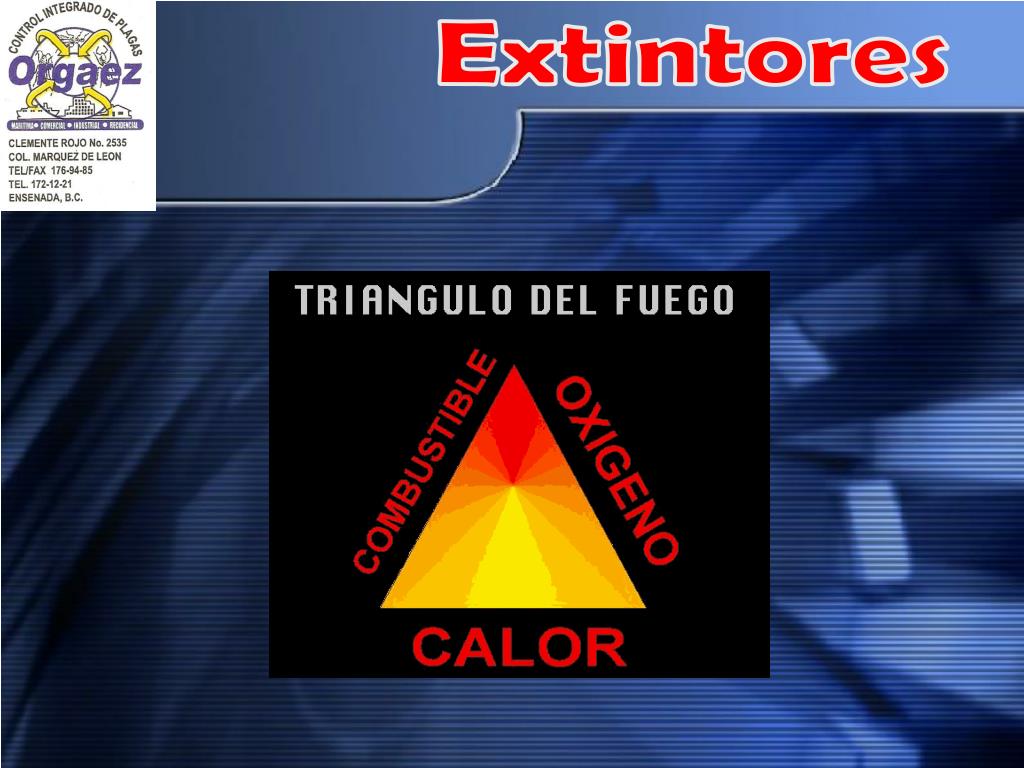

  5. Extintores

  6. Extintores Tetraedro Del Fuego

  7. Extintores Clasificación del Fuego: Clase A Clase B Clase C Clase D Clase K

  8. Extintores Fuego Clase A • CUATRO CLASES DE FUEGOS • Los fuegos de clase A se alimentan de combustibles comunes: • Madera • Papel • Ropa • Goma • Plástico

  9. Extintores Fuego Clase B • CUATRO CLASES DE FUEGOS • En los fuegos de clase B intervienen líquidos y grasas inflamables: • Gasolina • Grasa • Aceite • Disolventes • Vapores

  10. Extintores Fuego Clase C CUATRO CLASES DE FUEGOS Los fuegos de clase C son provocados por equipos eléctricos.

  11. Extintores Fuego Clase D • CUATRO CLASES DE FUEGOS • Los fuegos de clase D queman metales combustibles • Magnesio • Titanio • Zirconio • Litio • Potasio • Sodio

  12. Extintores FUEGO CLASE K Son aquellos que ocurren en las grandes cocinas/freidoras de última tecnología como la que habitualmente utilizan restaurantes, hoteles y similares, con presencia habitual de cantidades ponderables de aceites vegetales, grasas animales, manteca, margarina, entre otros productos combustibles y además, existencia de numerosos puntos bajo tensión eléctrica.

  13. Extintores DEFINICION Son aparatos portátiles que contienen un agente extinguidor y al ser accionados lo expelen bajo presión, permitiendo dirigirlo hacia el fuego, para su extinción.

  14. Extintores Para que se debe utilizar ? Son aparatos que han sido diseñados para extinguir fuegos incipientes, es decir cuando están comenzando.

  15. Extintores Tipos de Extintores: • SEGUN LA FORMA DE IMPULSION : • Presión Directa o Interna. • Presión Indirecta o Exterior. • Por Reacción Química

  16. Extintores Presión directa

  17. Extintores Presión Indirecta o Exterior.

  18. Extintores Reacción química

  19. Extintores SEGÚN SU FORMA DE TRANSPORTE: • Portátiles • Sobre Ruedas • Fijos

  20. Extintores Portátiles

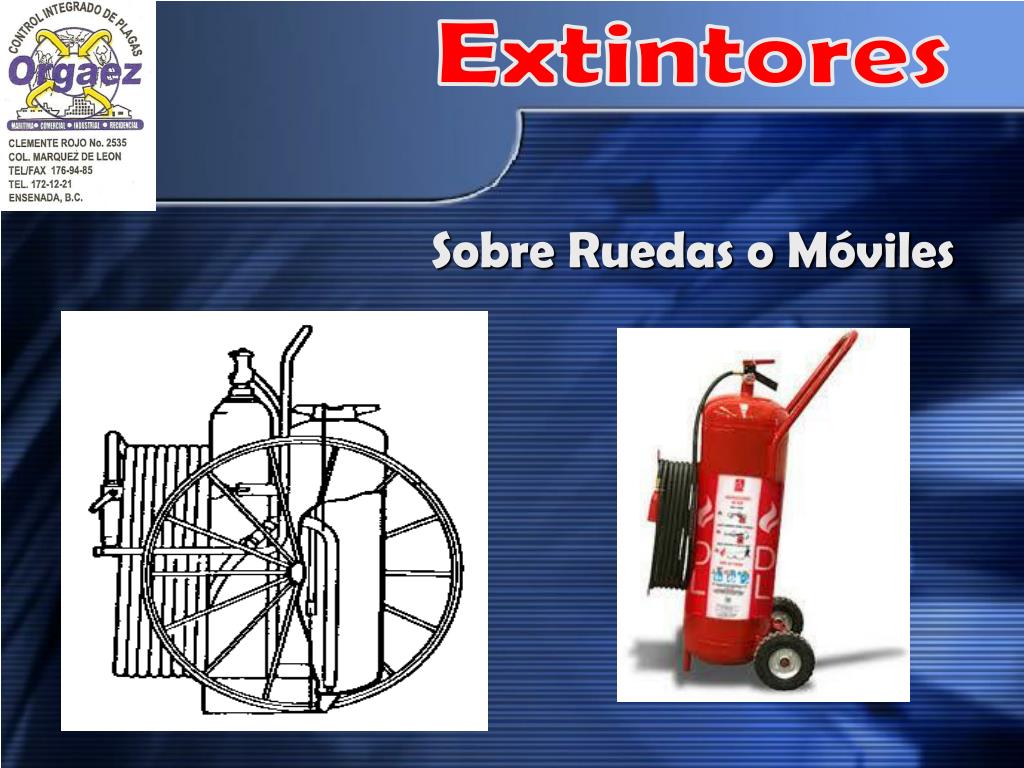

  21. Extintores Sobre Ruedas o Móviles

  22. Extintores Fijos

  23. Extintores SEGUN EL AGENTE EXTINGUIDOR: • Polvo Químico Seco • Dióxido de carbono. • Agua • Espuma • Agentes Halogenados

  24. Extintores Polvo Químico Seco o Standard

  25. Extintores Dióxido de carbono

  26. Extintores Agua

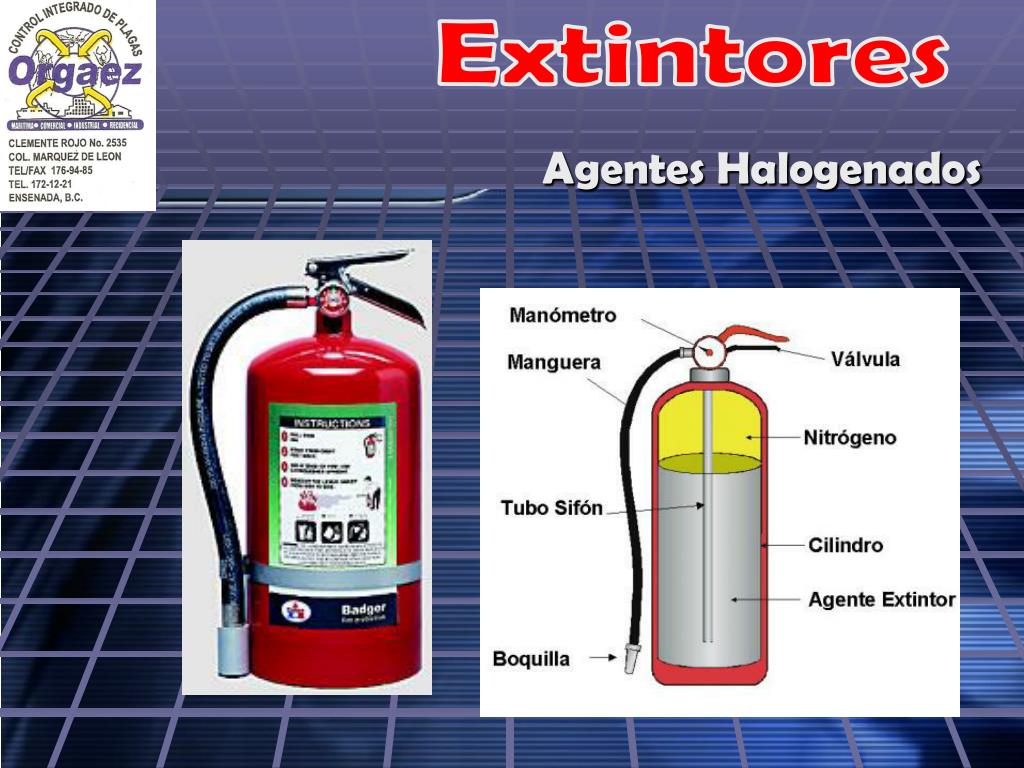

  27. Extintores Agentes Halogenados

  28. Extintores POLVO QUIMICO SECO • Nombre común : PQS Polvo Químico Seco • Uso: Sobre todo tipo de material • TIPS • Efectivo en espacios abiertos, sofocación e interrupción en cadena. • Aplicable a fuegos de clase B y C y fuegos pequeños clase A • Produce corrosión después de 24 horas en las superficies aplicadas. • Alcance: 6 - 8 m. • Capacidad: 2.3 – 50 kg • Puede producir daños en la vista si se aplica en forma directa.

  29. Extintores • Extintor de Dióxido de Carbono (CO2) • Efecto: Sofocación. • Uso : en presencia de alimentos, material hospitalario, equipo electrónico, espacios cerrados. • Capacidad : 2.3 - 92 kg • Alcance: 2- 3 m. • Aplicable a fuegos clase B y C • No es efectivo en espacios abiertos. • Reconocido por su boquilla en forma de campana • Material criogénico que puede producir quemaduras al contacto directo.

  30. Extintores Extintores de agua Es el agente extintor mas antiguo. Aplicable a fuegos: Clase A Efecto: Enfriamiento. Descarga: Intermitente. Capacidad: 9.5 litros Alcance : 10 – 12 m Tiempo de descarga : 30 – 60 seg. Agente expulsor: aire comprimido. Precaución: no se debe utilizar este extintor para apagar fuegos de clase B y C

  31. Extintores • GASES ESPECIALES • Nombre común: HALON Y HALOTRON • Uso: Sobre equipos electrónicos, equipos de cómputo, combustibles líquidos. • TIPS • Efectivo en espacios cerrados y abiertos • Gas limpio, no deja residuos en superficies. • El gas Halon puede producir daños ecológicos indirectos. • Ambos tienen costos levados.

  32. Extintores Partes del Extintor Cuerpo o cilindro. Válvula de activación. palanca de acarreo. manómetro. Manguera o Fuelle Pitón o Boquilla.

  33. Extintores Cuerpo o Cilindro

  34. Extintores Válvula de activación

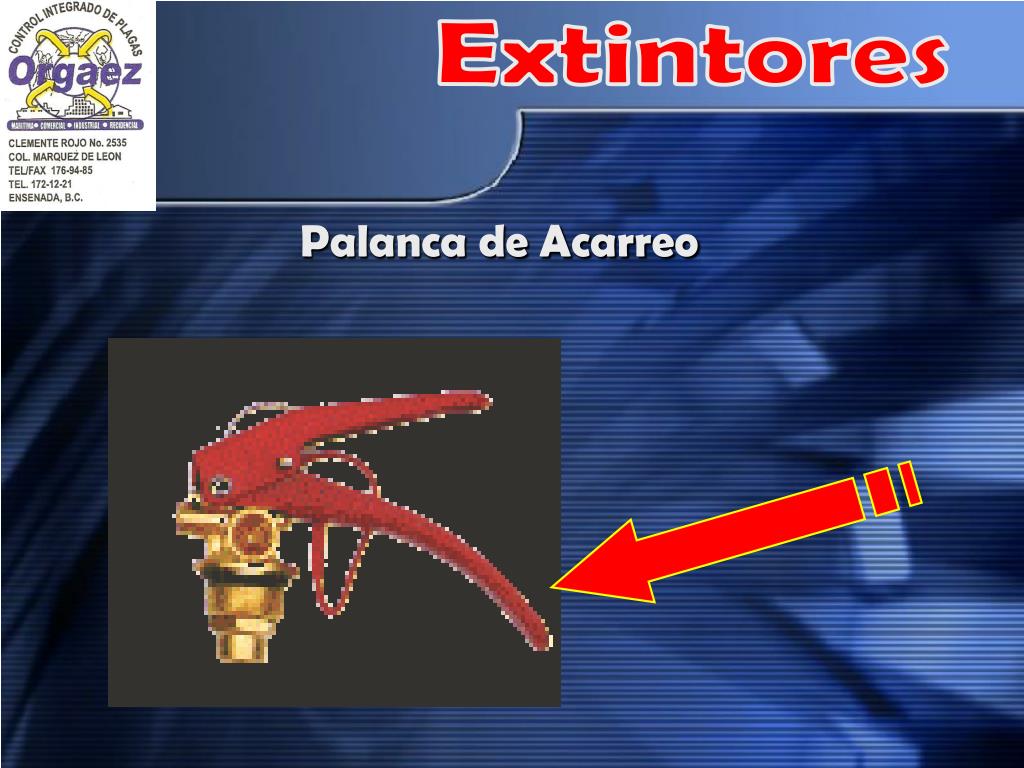

  35. Extintores Palanca de Acarreo

  36. Extintores Manguera o Fuelle

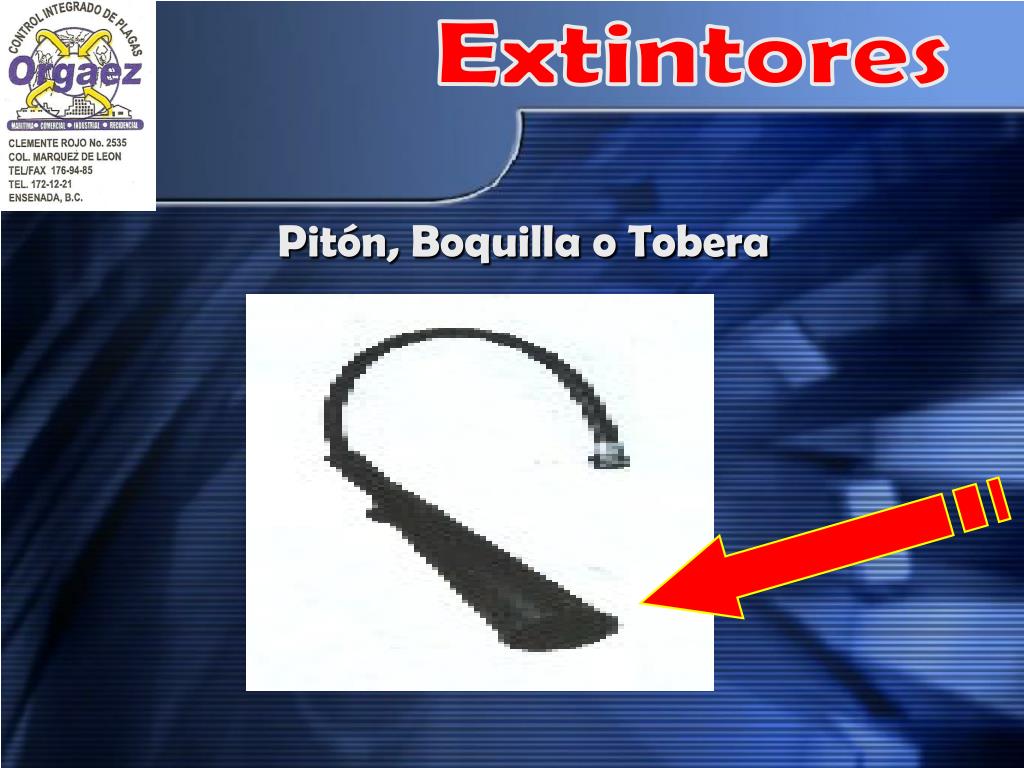

  37. Extintores Pitón, Boquilla o Tobera

  38. Extintores Manómetro

  39. Extintores ¿Cómo identificar el agente extinguidor apropiado? • Todas las categorías están indicadas en la placa de identificación del agente extinguidor. Algunos extintores están marcados con categorías múltiples como A, AB, BC y ABC. Esto significa que estos agentes extinguidores pueden apagar más de una clase de fuego.

  40. Extintores • AGUA A PRESIÓN: Aplicable solo para fuegos en los que intervienen materiales combustibles ordinarios como sólidos (A), a base de agua con gotas • 2. ABC MULTIPROPÓSITO: Aplicable para fuego en los que intervienen materiales ordinarios y especiales (A.= Sólidos, B.= Líquidos Inflamables, C.= Equipos Eléctricos), a base de Fosfato de amonio.

  41. Extintores 3. BC: Aplicable para fuegos en los que intervienen materiales Sólidos (A) y Líquidos inflamables, a base de Cloruro de potasio. 4. GAS CARBÓNICO: Aplicable para fuegos en los que intervienen materiales Líquidos inflamables (B) y Equipos eléctricos (C).

  42. Extintores 5. HALOGENOS O AGENTES LIMPIOS: Aplicableparafuegos en los queexistanmaterialesespeciales. Tales como de computacion, productosquimicos, aceitesvegetales y/o minerales o en áreasde cuidadosespeciales. 6. POLVOS ESPECIALES: Dondeexistanproductosquímicosreactivos y metalesreactivos.

  43. B Extintores SELECCIÓN DE EXTINTORES A PQS H2O CO2 PQS CO2 H2O C PQS CO2 H2O D Extintores específicos

  44. Extintores UBICACIÓN VISIBILIDAD: El extintor deber estar colocado en un sitio que facilite su ubicación por las personas que estén en el área a proteger. Debe ser visible y tener una señal o aviso que permita encontrarlo.ACCESIBLE: El sitio de ubicación del extintor debe estar libre de obstrucciones o elementos diferente a este, para permitir que los ocupantes puedan llegar hasta el y tomarlo con facilidad. Se recomienda instalarlos en las vías de acceso.PROTECCIÓN: El extintor debe estar protegido contra daños físicos, húmedos, corrosión, calor excesivo y vandalismo.

  45. Extintores SEÑALIZACIÓN: Tablero que indica la clasificación de incendio en el cual se puede utilizar el extintor. DISTANCIA: El extintor debe estar ubicado de tal manera que las distancias estén de acuerdo a los requerimientos según sea el riesgo, la capacidad del extintor, la compartimentación del área y las distancias de recorridos.

  46. Extintores ALTURA: La altura máxima desde el piso hasta la parte superior del extintor no debe ser mayor a 1.50 metros. Si va a ser operado por mujeres o en caso de que los extintores sean pesados se recomienda instalarlos máximo 0.10 metro de altura.

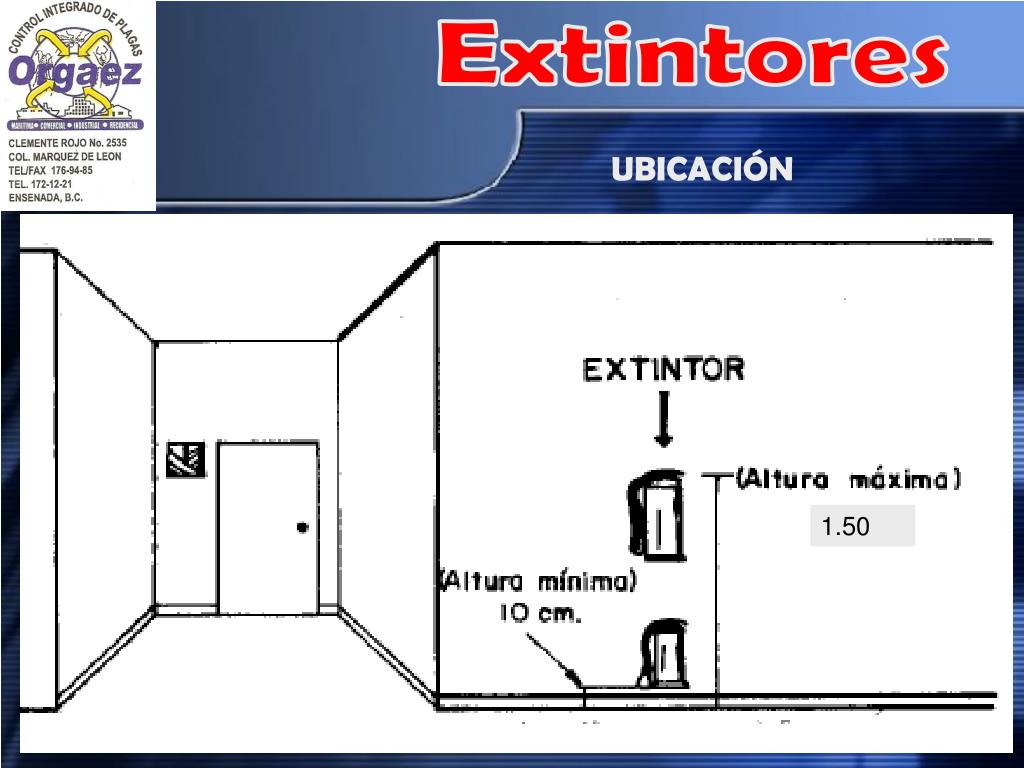

  47. Extintores UBICACIÓN 1.50

  48. Extintores Técnicas de Extinción con Extintores

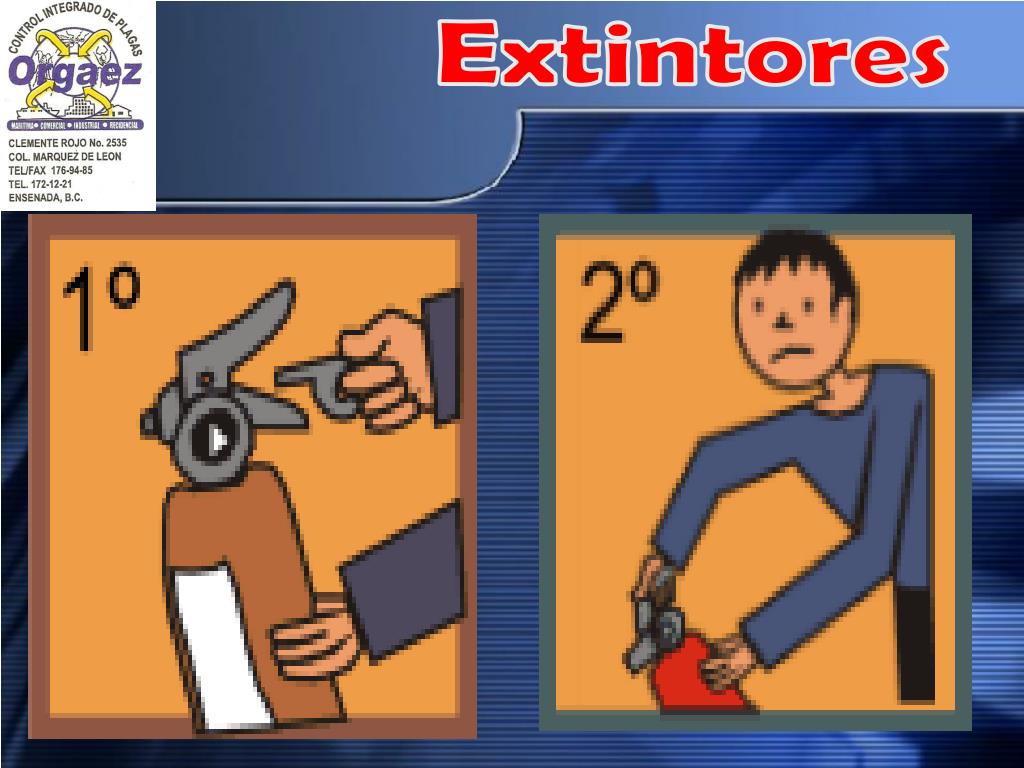

  49. Extintores ¿Cómo utilizar un extintor portátil? • Hale el pasador. • Apunte la boquilla del extintor hacia la base de las llamas. • Apriete el gatillo manteniendo el extintor en la posición vertical. • Mueva la boquilla de lado a lado, cubriendo el área del fuego con el agente extinguidor.

  50. Extintores
