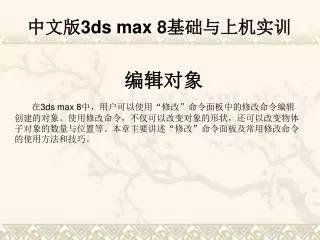

编辑对象. 在 3ds max 8 中，用户可以使用“修改”命令面板中的修改命令编辑创建的对象。使用修改命令，不仅可以改变对象的形状，还可以改变物体子对象的数量与位置等。本章主要讲述“修改”命令面板及常用修改命令的使用方法和技巧。. 通过本章的理论学习和上机实训，读者应了解和掌握以下内容 : 设置和使用修改器 应用“噪波”、“锥化”和 FFD 命令 应用“编辑网格”命令 修改变换对象选择集. 本章章节内容安排如下 : 7.1 使用“修改”命令面板 7.2 应用修改命令 7.3 应用“编辑网格”命令修改对象 7.4 思考与练习.

samantha-golden
Télécharger la présentation

编辑对象

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

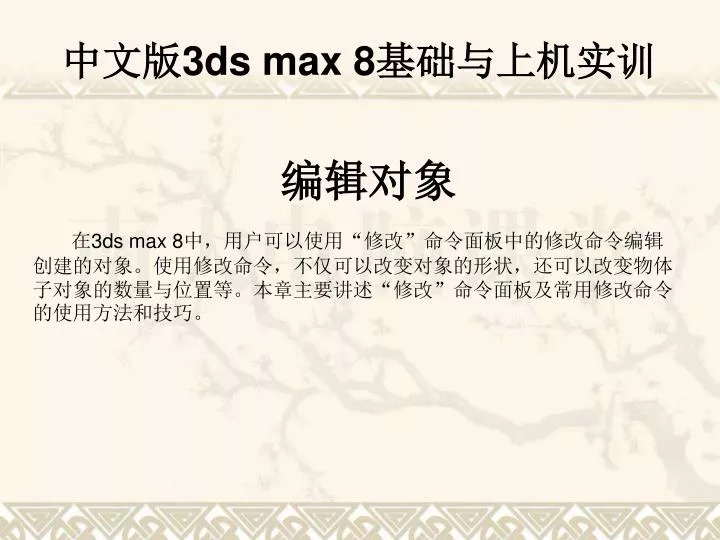

  1. 编辑对象 在3ds max 8中，用户可以使用“修改”命令面板中的修改命令编辑创建的对象。使用修改命令，不仅可以改变对象的形状，还可以改变物体子对象的数量与位置等。本章主要讲述“修改”命令面板及常用修改命令的使用方法和技巧。

  2. 通过本章的理论学习和上机实训，读者应了解和掌握以下内容:通过本章的理论学习和上机实训，读者应了解和掌握以下内容: • 设置和使用修改器 • 应用“噪波”、“锥化”和FFD命令 • 应用“编辑网格”命令 • 修改变换对象选择集

  3. 本章章节内容安排如下: • 7.1 使用“修改”命令面板 • 7.2 应用修改命令 • 7.3 应用“编辑网格”命令修改对象 • 7.4 思考与练习

  4. 使用“修改”命令面板 • 在3ds max中选择修改命令后，用户就可以通过“修改”命令面板为创建的对象设置所需的参数选项。 • “修改”命令面板的构成 • 修改器设置 • 修改器的使用方法

  5. “修改”命令面板的构成 • 一般对象的编辑，需要通过多个修改器的配合使用才能达到最终效果。在3ds max 8中，用户使用过的修改命令，都会放置在“修改”命令面板的“修改器列表”下方的列表框中。该列表框称为修改器堆栈 。

  6. 修改器设置 • 单击“修改”命令面板中的“配置修改器集”按钮，可以打开“配置修改器集”按钮的快捷菜单。

  7. 修改器的使用方法 • 在3ds max 8中，使用修改器的方法很多，常用的有如下几种。 • 在“修改器列表”的下拉列表框中，选择所需要的修改器名称。 • 选择“修改器”命令菜单中的命令。 • 单击“修改”命令面板中的“配置修改器集”按钮，在打开的快捷菜单中选择“显示按钮”命令，然后在快捷菜单中选择所需类别的修改器，即可在“修改”命令面板中显示该类别的所有修改器按钮。

  8. 应用修改命令 • 3ds max为用户提供了大量的修改命令。通过这些命令，用户可以对对象进行弯曲、噪波、涟漪等修改。本节就常用的修改命令为例进行简要的介绍。 • 应用“弯曲”命令 • 应用“噪波”命令 • 应用“涟漪”命令 • 应用“倾斜”命令 • 应用“锥化”命令 • 应用“波浪”命令 • 应用FFD命令

  9. 应用“弯曲”命令 • “弯曲”命令主要用于对对象进行弯曲修改。用户构建的实体造型都可根据需要应用“弯曲”命令。弯曲修改器作用在对象指定的轴向上。在“修改”命令面板的“修改器列表”下拉列表框中选择“弯曲”命令即可。

  10. 应用“噪波”命令 • “噪波”命令可以在不破坏对象表面细节的情况下，使对象的表面突起、破裂和扭曲，通常用于制作山峰、沙丘和波浪等模型对象。在“修改”命令面板的“修改器列表”下拉列表框中选择“噪波”命令即可。

  11. 应用“涟漪”命令 • “涟漪”命令与“波浪”命令类似，都是按正弦曲线偏移节点。它们的不同之处在于，“涟漪”命令是从Gizmo中心产生一个放射状的正弦曲线，类似于投石于水中的效果。在“修改”命令面板的“修改器列表”下拉列表框中选择“涟漪”命令即可 。

  12. 应用“倾斜”命令 • “倾斜”命令可以在对象中产生均匀的偏移，使用它可以设置任何轴向上倾斜的数量和方向，还可以限制对象的部分倾斜。在“修改”命令面板的“修改器列表”下拉列表框中选择“倾斜”命令即可 。

  13. 应用“锥化”命令 • “锥化”命令可通过缩放对象的两端产生锥化轮廓，一段放大而另一端缩小。它可以在两组轴向上设置锥化的数量和曲线，也可以对对象的一部分进行锥化效果设置。在“修改”命令面板的“修改器列表”下拉列表框中选择“锥化”命令即可 。

  14. 应用“波浪”命令 • “波浪”命令可以在对象上产生波浪效果。在“修改”命令面板的“修改器列表”下拉列表框中选择“波浪”命令即可。该命令面板中的参数选项与“涟漪”命令面板相同。

  15. 应用FFD命令 • 应用“FFD (自由形式变形器)”命令后，用户可以通过工具栏中的旋转、移动、缩放等工具调整各个控制点的位置，从而改变对象的外观形状。在“修改”命令面板的“修改器列表”下拉列表框中选择“FFD 长方体”命令即可。

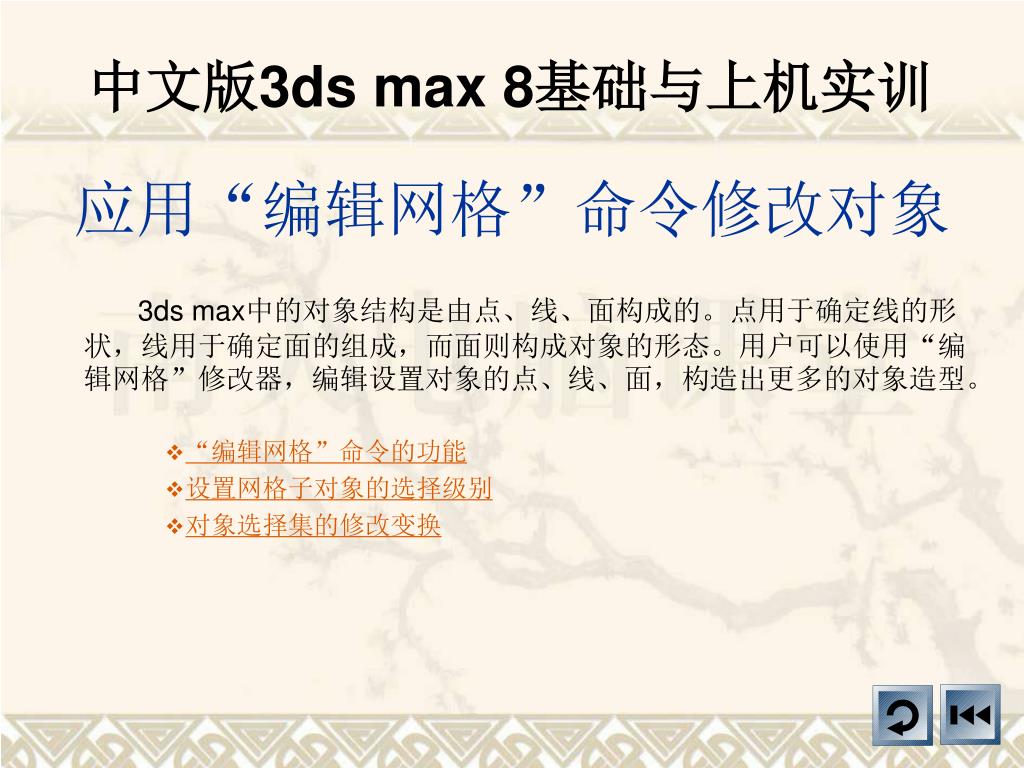

  16. 应用“编辑网格”命令修改对象 • 3ds max中的对象结构是由点、线、面构成的。点用于确定线的形状，线用于确定面的组成，而面则构成对象的形态。用户可以使用“编辑网格”修改器，编辑设置对象的点、线、面，构造出更多的对象造型。 • “编辑网格”命令的功能 • 设置网格子对象的选择级别 • 对象选择集的修改变换

  17. “编辑网格”命令的功能 • 创建对象后，在“修改”命令面板的“修改器列表”下拉列表框中选择“编辑网格”命令即可 。

  18. 设置网格子对象的选择级别 • 在“编辑网格”命令面板的“选择”卷展栏中，用户可以单击“顶点”、 “边”、“面”、“多边形”或“元素”按钮，以选择所需要的子对象。在3ds max中，白色代表选择的主体对象，红色代表选择的子对象。

  19. 对象选择集的修改变换 • 用户可以使用各种工具对选择集进行处理，如移动、旋转和缩放等。选择子对象时，用户可以锁定选择的选择集，以防止误操作而丢失选择。 • 对子对象选择集使用修改器时，可以先选择一个顶点集合，再应用其他相关的修改命令。这样通过“编辑网格”修改器选择的选择集，可以在其他修改器中进行编辑。

  20. 思考与练习 • 填空题 • 1. 在3ds max 8中，使用修改命令，不仅可以改变_______，还可以改变_______。 • 2. 在进行弯曲修改后，造成立方体造型不发生变化或被弯曲的表面不够光滑的原因是_______ _______。 • 3. “锥化”命令可通过_______产生锥化轮廓，可以在_______上设置锥化的数量和曲线，也可以对_______进行锥化效果设置。 • 4. 3ds max中的对象结构是由_______、_______、_______构成的。点用于确定_______，线用于确定_______，而面则构成_______。 • 5. 在应用“编辑网格”命令后，可以为对象提供编辑操作所需要的_____、_____、_____，而对象的_____则保存在堆栈层中供以后使用。

  21. 思考与练习 • 选择题 • 6. 在修改器堆栈中，对对象的( )操作会被记录在其中。 • A. 移动 B. 旋转 • C. 缩放 D. 创建 • 7. 在修改器堆栈中，单击( )图标可以将当前操作暂存在堆栈中，这时操作名称在修改器堆栈中显示为桔黄色。 • A. B. • C. D.

  22. 思考与练习 • 选择题 • 8. 在3ds max中FFD命令有( )种。 • A. 4 B. 5 • C. 6 D. 7 • 9. 在3ds max中要模拟山地的形状，使用( )命令比较合适。 • A. “波浪” B. “涟漪” • C. “噪波” D. 以上都可以
