  1. Průmyslový Ethernet Martin Löw

  2. Průmyslový Ethernet Martin Löw

  3. Program Nová řada přepínačů EDS-E Paměťový modul ABC-02-USB-T Nový PoE přepínač IKS-6728-8PoE Zabezpečovací směrovač/přepínač EDR-810 Správa průmyslových sítí Referenční aplikace Shrnutí Průmyslový Ethernet

  4. Nejvýznamnější vylepšení přepínačů řady E Průmyslový Ethernet • Druhá generace uživatelského rozhraní • Přímá podpora průmyslových protokolů založených na ethernetu • Vylepšený hardwarový design • Držák na DIN lištuodolnýprotivibracím • Dvě úrovně uživatelských práv • Více uživatelských účtů • Vyšší zabezpečení informací o uživatelích • Nižší spotřeba energie • Podpora IEEE 802.3az, detekce připojených portů a délky kabelů (úspora až 30% energie)

  5. Až 12xmetalický port 10/100/1G Volitelně 4x SFP port (SFP 1FE/GE/TP GE) Nová řada přepínačů EDS-G500E Průmyslový Ethernet EDS-G512E EDS-G508E EDS-G516E Stavová LED ABC-02-USB SFP port LED

  6. 7x metalický port 10/100 Volitelně 3x 100/1G combo port (SFP 1FE/GE) Nový přepínač EDS-510E Průmyslový Ethernet do PC do EDS Type A Type B Top View Reset tlačítko Konzolový USB port Type B DIP přepínače Svorkovnice - PWR1/2: 12/24/48/-48VDC - 1 x DI/DO

  7. Volitelně plně Gigabitová konfigurace portů Až4 SFP porty SFP-1G/SEF-FE/SFP-metalika Podpora paměťového moduluABC-02-USB-T Konzolový USB porttype B Vybaveny 2. generací uživatelského rozhraní Podpora průmyslových protokolů založených na ethernetu EtherNet/IP, PROFINET, Modbus TCP Společná charakteristika přepínačů EDS řady E Průmyslový Ethernet

  8. Komunikační redundance Turbo Ring V2/V1, Turbo Chain, RSTP, MSTP VLAN Společně používáno až256 VLAN Rychlý nastavovací mód pro VLAN IGMP Snooping IGMP V3 256 IGMP skupin Uživatelské účty Uživatelsky definovatelné jméno i heslo Softwarové vybavení přepínačů EDS řady E Průmyslový Ethernet

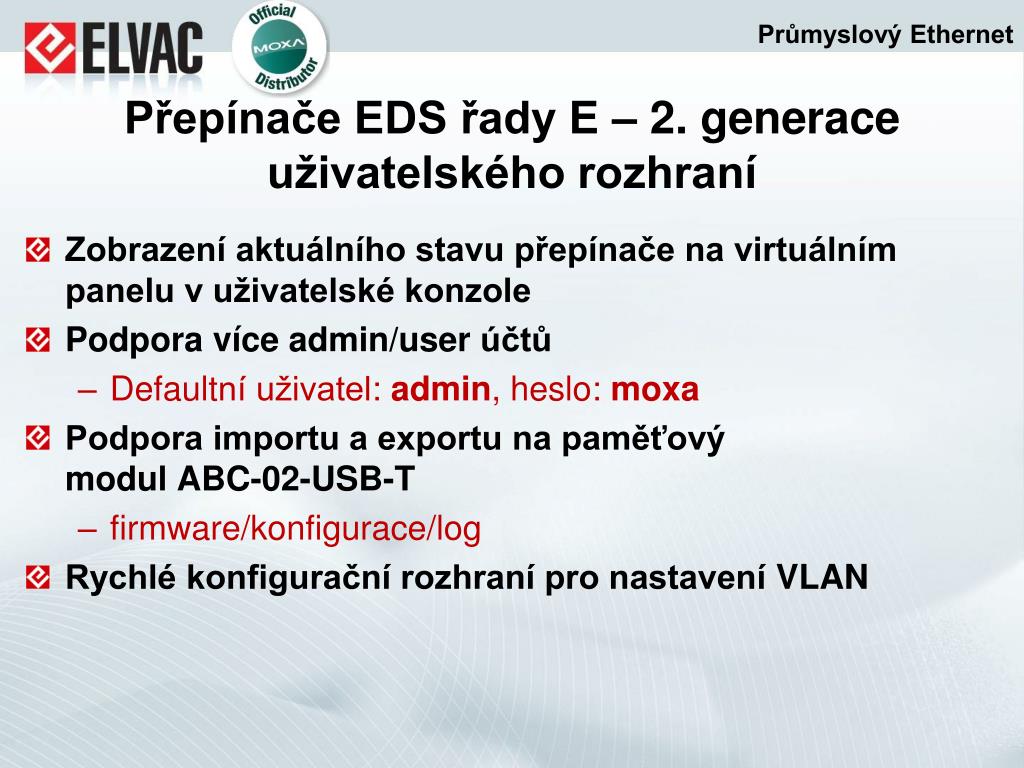

  9. Zobrazení aktuálního stavu přepínače na virtuálním panelu v uživatelské konzole Podpora víceadmin/user účtů Defaultní uživatel: admin, heslo: moxa Podpora importu a exportu na paměťovýmodul ABC-02-USB-T firmware/konfigurace/log Rychlé konfigurační rozhraní pro nastavení VLAN Přepínače EDS řady E – 2. generace uživatelského rozhraní Průmyslový Ethernet

  10. Nový vzhled uživatelského rozhraní Průmyslový Ethernet Default Uživatelské jméno:admin Heslo:moxa

  11. Nový vzhled uživatelského rozhraní – domovská stránka Průmyslový Ethernet Zobrazení aktuálního stavu přepínače na virtuálním panelu v uživatelské konzole

  12. Nový vzhled uživatelského rozhraní – nastavení VLAN Průmyslový Ethernet Rychlékonfiguračnírozhraní pro nastavení VLAN

  13. Nový vzhled uživatelského rozhraní – konfigurace redundance Turbo Ring V2 Průmyslový Ethernet Aktuální stav redundantní sítě

  14. Nový vzhled uživatelského rozhraní – konfigurace redundance Turbo Chain Průmyslový Ethernet Aktuální stav redundantní sítě

  15. Nový vzhled uživatelského rozhraní – konfigurace IGMP Snooping Průmyslový Ethernet

  16. Program Nová řada přepínačů EDS-E Paměťový modul ABC-02-USB-T Nový PoE přepínač IKS-6728-8PoE Zabezpečovací směrovač/přepínač EDR-810 Správa průmyslových sítí Referenční aplikace Shrnutí Průmyslový Ethernet

  17. Konektor USB 2.0 Type A Použití pouzeEDS <-> ABC-02-USB-T Široký rozsah provozních teplot Souborový systém FAT 32 Kapacita 128 MB Systémovýupdate/backup Update firmware Upload/backup konfigurace Upload/backup logu událostí Paměťový modul ABC-02-USB-T Průmyslový Ethernet Konektor Type A StavováLED

  18. Import/export s ABC-02-USB-T Stavová LED Připraven Trvale svítí Pracuje Bliká Systémový update/backup Průmyslový Ethernet Pouze použitíEDS <-> ABC-02

  19. Stav paměťového modulu Připraven/může být odpojen Používán Blikající systémová LED Detekce Neznámé médium Paměťový modul ABC-02-USB-T Průmyslový Ethernet

  20. Záloha konfigurace Update/backup konfigurace Průmyslový Ethernet Manuální záloha Automatická záloha

  21. Čitelný na PC Složka /MOXA XXXXXX.ini (MAC.ini) Automaticky načtená konfigurace po restartu přepínače Sys.ini Zkontrolujte tento soubor při neúspěšném načtení XXXXXX.ini Složka /HIS_INI MMDDHHmm.ini Automatická záloha uložená při změně konfigurace Update/backup konfigurace – konfigurační soubor Průmyslový Ethernet

  22. ABC-02-USB-T – nastavení upgrade firmwaru a logu událostí Průmyslový Ethernet

  23. Program Nová řada přepínačů EDS-E Paměťový modul ABC-02-USB-T Nový PoE přepínač IKS-6728-8PoE Zabezpečovací směrovač/přepínač EDR-810 Správa průmyslových sítí Referenční aplikace Shrnutí Průmyslový Ethernet

  24. IEEE 802.3af/atPSE přepínač s velkou hustotou portů až 24x PoE+ port Maximální výkon 36W na port (highpower mode) Maximální výkon 720W na switch Základ 4x Gigabit combo port + 8x 100 MB RJ45 port 2x rozšiřující slot pro IM-6700 moduly USB konfigurační konzola Podpora modulu ABC-02-USB-T pro zálohu konfigurace Nový PoE přepínač IKS-6728-8PoE Průmyslový Ethernet

  25. IEEE 802.3 Power Over Ethernet Průmyslový Ethernet 48 VDC napájecí zdroj PSE Power sourcing equipment Ethernet (data) Napájení Power over Ethernet (data + napájení) PD Powereddevice PD

  26. Srovnání IEEE 802.3af a IEEE 802.3at Průmyslový Ethernet

  27. Nový PoE přepínač IKS-6728-8PoE Průmyslový Ethernet • 4x Gigabitcombo porty • 10/100/1000BaseTX • 100/1000Base SFP FX • Moduly IM-6700 • Moduly IM-6700-8PoE LED indikační panel • Reléový výstup • USB konzola • Konektor pro mosulABC-02-USB • Vestavěné porty 8x PoE+ • Výstupní výkon 15,4/30W • Výstupní výkon v HighPower módu36 W

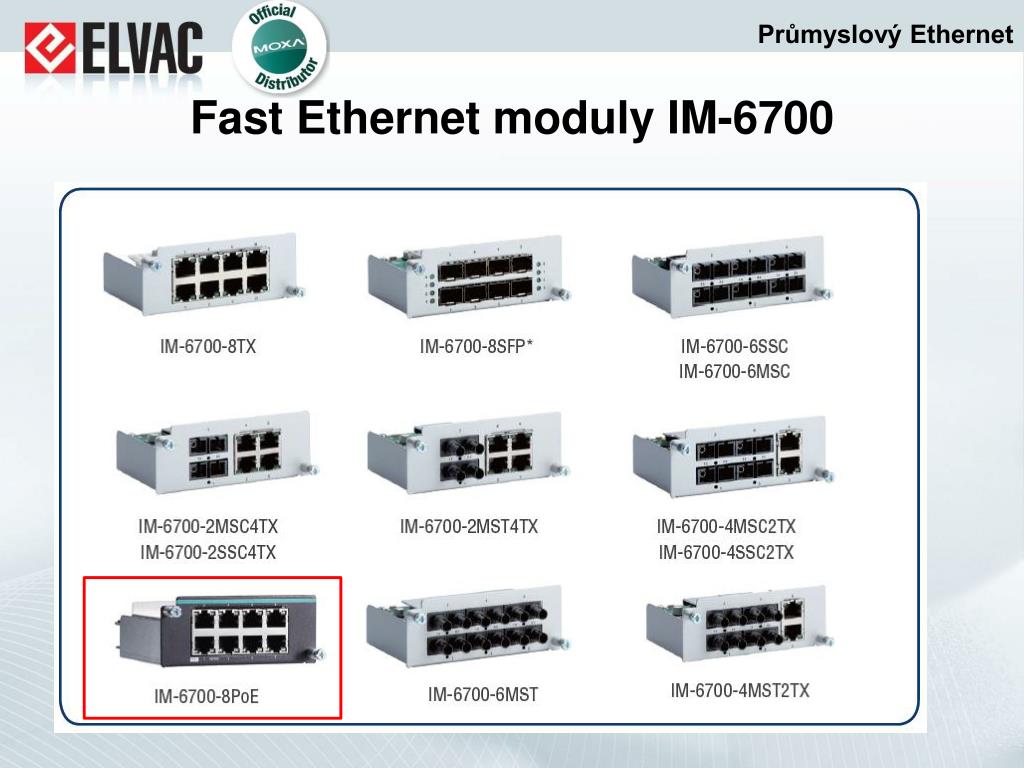

  28. Fast Ethernet moduly IM-6700 Průmyslový Ethernet

  29. Samostatné napájecí vstupy Pro přepínač Pro PoE napájení portů Volitelně redundantní napájecí vstupy IKS-6728-8PoE - napájení Průmyslový Ethernet Napájecí vstupy pro přepínač NapájeníPoEportů

  30. Model IKS-6728-8PoE-HV-HV Model IKS-6728-8PoE-48-48 IKS-6728-8PoE - napájení Průmyslový Ethernet 48VDC proPoE(EPS – ExternalPower Supply) 110/220 VAC pro přepínač (PWR) 48VDC pro přepínač+ PoE(EPS+ PWR)

  31. ZdvojenéV+/V- svorky Připojujte vždy obě svorky V+ a V- pro rozložení vstupního proudu IKS-6728-8PoE - napájení Průmyslový Ethernet DR Napájecí zdroj V+ V-

  32. 1x IKS-6728-8PoE-48-48 4x IP kamera s napájením dle standardu IEEE 802.3af Jaká bude celková spotřeba? Jak vybrat napájecí zdroj? IKS-6728-8PoE – výpočet celkového odběru Průmyslový Ethernet 4xIP kamera (IEEE 802.3af PoE)

  33. Odběr Systém (IKS)= 25,44W (0,53A @ 48VDC) PoE(kamera)= Max. 61,6W (15,4W x 4) Celkem= 87,04W Rezerva =20% (doporučení) Výkon napájecího zdroje by měl být alespoň 104,5 Wattů IKS-6728-8PoE – výpočet celkového odběru Průmyslový Ethernet Napájecí zdroj 48VDC, 120 Wattů

  34. IKS-6728-8PoE – nastavení PoE Průmyslový Ethernet Globální zapnutí PoE Nastavení maximálního dodávanéhoPoEvýkonu Přepínač přestane dodávat PoEnapájení pokud celkový odběr překročí přednastavený limit - Auto: Auto detekce802.3af/at - High Power: Výstup 36W - Force: PD zařízení nepodporující 802.3af/at

  35. Pokud PD zařízení neodpovídá na ping z IKS přepínače IKS-6728-8PoE – funkce PoEFailureCheck Průmyslový Ethernet Volba reakce

  36. IKS-6728-8PoE – detekce stavu PoE Průmyslový Ethernet Výstupní PoEnapětí

  37. IKS-6728-8PoE – detekce stavu PoE Průmyslový Ethernet

  38. Program Nová řada přepínačů EDS-E Paměťový modul ABC-02-USB-T Nový PoE přepínač IKS-6728-8PoE Zabezpečovací směrovač/přepínač EDR-810 Správa průmyslových sítí Referenční aplikace Shrnutí Průmyslový Ethernet

  39. Typická architektura podnikové sítě Průmyslový Ethernet

  40. Řešení Moxa pro kybernetickou bezpečnost Průmyslový Ethernet

  41. L3 směrovač + L2 přepínač 8x Fast Ethernet port + 2x Gigabit Ethernet SFP port L3 směrování Statické, RIP Zabezpečení Firewall, NAT, VPN (pouze u VPN modelu) Přepínání VLAN, Turbo Ring V2… EDR-810 – hlavní funkce Průmyslový Ethernet

  42. EDR-810/EDR-810-VPN Průmyslový Ethernet Duální napájení USB port prozatím nevyužitý Gigabit pouze SFPporty Fast Ethernet metalické porty Reset tlačítko 1 x reléový výstup 1 x DI RS-232 konzola

  43. Program Nová řada přepínačů EDS-E Paměťový modul ABC-02-USB-T Nový PoE přepínač IKS-6728-8PoE Zabezpečovací směrovač/přepínač EDR-810 Správa průmyslových sítí Referenční aplikace Shrnutí Průmyslový Ethernet

  44. Instalace Hromadná konfigurace zařízení Rychlá příprava a změna konfigurace celé sítě Provoz a údržba Monitorování, detekce chyb Přehledné zobrazení stavu celé sítě Diagnostika Sběr informací pro řešení problémů Jednoduchost a rychlost Správa průmyslových sítí Průmyslový Ethernet

  45. MXconfig Instalace Vyhledávání zařízení, hromadná konfigurace MXview Provoz a údržba Vizualizace sítě, vizuální přehrávání historických událostí N-Snap Diagnostics Informationcollection, troubleshooting MXstudio Průmyslový Ethernet

  46. Vyhledávání zařízení v síti Broadcast Definovaný rozsah IP adres Konfigurace IP nastavení, redundance, VLAN, Hromadná konfigurace, … Monitorování Stav portů Stav redundance, … Import/Export Konfigurace Systémový log MXconfig– hlavní funkce Průmyslový Ethernet

  47. Srovnání utilit MXconfig aedscfgui Průmyslový Ethernet

  48. Tři úrovně uživatelských oprávnění Průmyslový Ethernet
