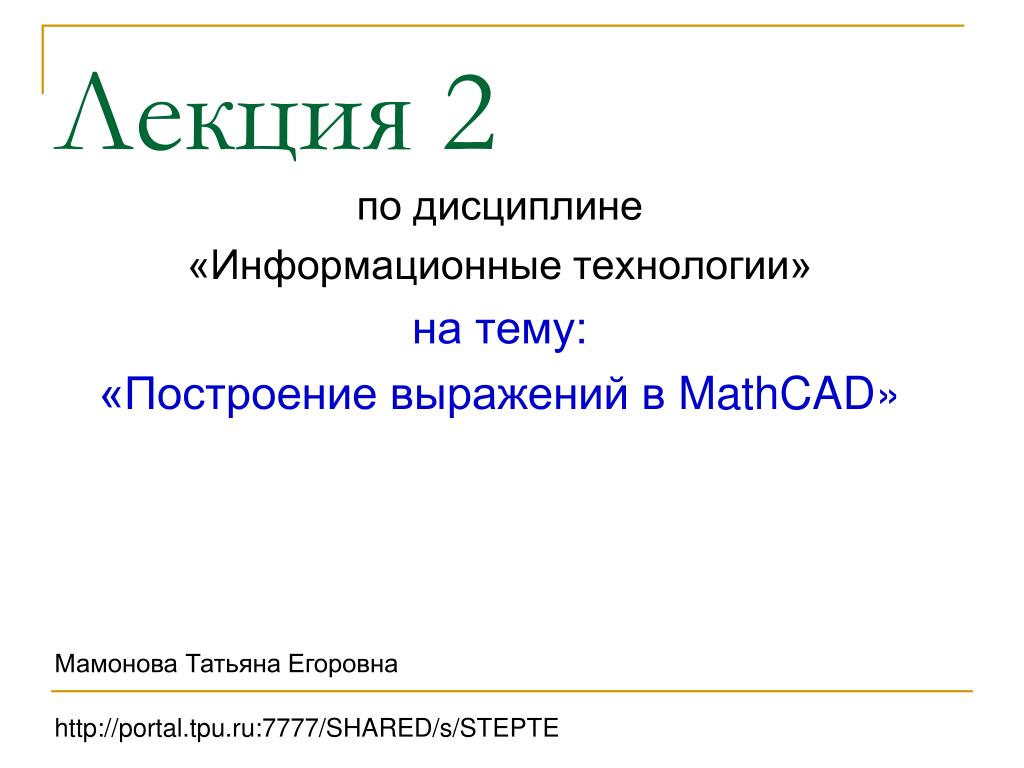

  1. Лекция 2 по дисциплине «Информационные технологии» на тему: «Построение выражений в MathCAD» Мамонова Татьяна Егоровна http://portal.tpu.ru:7777/SHARED/s/STEPTE

  2. Рабочее окно MathCAD • После запуска появятся: 1) рабочее окно MathCAD с главным меню 2) тремя панелями инструментов: • Standard (Стандартная), • Formatting (Форматирование), • Math (Математическая). 1

  3. 2

  4. Главное меню • Главное меню MathCAD занимает верхнюю строку рабочего окна: • Любые действия можно выполнить, используя команды главного меню и элементы управления открывающихся диалоговых окон. 3

  5. Пункты главного меню MathCAD 1. Кнопка раскрытия системного меню рабочего окна MathCAD. 2. File (Файл) – команды, связанные с созданием, открытием, сохранением, пересылкой по электронной почте и печатью на принтере файлов с документами. 3. Edit (Правка)  – команды, относящиеся к правке текста (копирование, вставка, удаление фрагментов и т. д.). 4. View (Вид)  – команды, управляющие внешним видом документа в рабочем окне MathCAD, а также команды создания файлов анимации. 4

  6. 5. Insert (Вставка)  – команды вставки различных объектов в документ. 6. Format (Формат)  – команды форматирования текста, формул и графиков. 7. Math (Математика)  – команды управления вычислительным процессом. 8. Symbolics (Символьные вычисления)  – команды символьных вычислений. 9. Window (Окно)  – команды расположения окон с различными документами на экране. 10. Help (Помощь)  – команды вызова справочной информации и доступа к Центру документации. 5

  7. Панели инструментов • Панели инструментов служат для быстрого выполнения наиболее часто применяемых команд. • Standard (Стандартная)  – действия с файлами, редактирование документов, вставка объектов и т. д. • Formatting (Форматирование)  – форматирование текста и формул. • Math (Математическая)  – вставка математических символов и операторов в документы. 6

  8. Стандартная панель инструментов MathCAD 1. New (Создать)  – создание документа на основе шаблона Normal (Обычный). 2. Открытие списка предлагаемых шаблонов документов. 3. Open (Открыть)  – открытие файла. 4. Save (Сохранить)  – сохранение файла. 5. Print (Печать)  – печать файла. 6. Print Preview (Предварительный просмотр печати)  – просмотр подготовленного к печати документа. 7

  9. 7. Check Spelling (Проверка орфографии)  – включение системы проверки правописания (только для англоязычного текста). 8. Cut (Вырезать) – вырезание объекта. 9. Copy (Копировать)  – копирование объекта. 10. Paste (Вставить)  – вставка объекта. 11. Undo (Отменить)  – отмена предыдущего действия (только при вводе текста или формул). 12. Redo (Вернуть)  – повторение отмененного действия. 13. Align Across (Выровнять поперек)  – выравнивание выделенной группы объектов по горизонтали. 14. Align Down (Выровнять вниз)  – выравнивание выделенной группы объектов по вертикали. 15. Insert Function (Вставить функцию)  – открытие диалогового окна со списком встроенных функций, служащего для их выбора и вставки. 8

  10. 16. Insert Unit (Вставить единицу измерения)  – открытие диалогового окна со списком доступных единиц измерения, служащего для их выбора и вставки. 17. Calculate (Вычислить)  – пересчет документа. 18. Insert Hyperlink (Вставить гиперссылку)  – открытие диалогового окна для вставки гиперссылки. 19. Insert Component (Вставить компонент)  – запуск мастера вставки в рабочий документ окна другого приложения. 20. Zoom (Масштаб)  – список масштабных коэффициентов. 21. Resource Center (Центр ресурсов)  – открытие центра ресурсов. 22. Help (Справка)  – открытие окна справочной системы MathCAD. 9

  11. Панель инструментов форматирования MathCAD 1. Style (Стиль)  – стиль для текста и формул. 2. Font (Шрифт)  – шрифт для текста и формул. 3. Font Size (Размер шрифта). 4. Bold (Полужирный)  – полужирное начертание. 5. Italic (Курсив)  – наклонное начертание. 10

  12. 6. Underline (Подчеркнутый)  – подчеркнутое начертание. 7. Align Left (Выровнять влево)  – выравнивание текста по левому краю. 8. Align Center (Выровнять по центру)  – выравнивание текста по центру. 9. Align Right (Выровнять по правому краю)  – выравнивание текста по правому краю. 10. Bullets (Маркированный список)  – вставка маркированного списка. 11. Numbering (Нумерованный список)  – вставка нумерованного списка. 11

  13. Математическая панель инструментов 12

  14. 1. Calculator (Калькулятор)  – шаблоны основных математических операций, цифр, знаков арифметических операций. 2. Graph (График)  – шаблоны графиков. 3. Matrix (Матрица)  – шаблоны матриц и матричных операций. 4. Evaluation (Оценка)  – операторы присваивания значений и вывода результатов расчета. 5. Calculus (Вычисления)  – шаблоны дифференцирования, интегрирования, суммирования. 6. Boolean (Булевы операторы)  – логические (булевы) операторы. 7. Programming (Программирование)  – операторы, необходимые для создания программных модулей. 8. Greek (Греческие буквы). 9. Symbolic (Символьные вычисления)  – операторы символьных вычислений. 13

  15. Построение и вычисление выражений • Имя выражения (все, что находится слева от оператора присваивания) может состоять из: 1) латинских, русских, греческих и других букв, 2) цифр, 3) знаков подчеркивания (_), 4) штриха (`), 5) процента (%), Имена переменных и функций не могут начинаться с цифры, знака подчеркивания, штриха, символа процента, не могут включать в себя пробелы. 14

  16. MathCAD воспринимает прописные и строчные буквы как разные идентификаторы. • MathCAD не делает различий между именами переменных и функций. Т.е., если определить вначале функцию f(x), а затем переменную f, то окажется невозможным использовать функцию f(x) в последующих расчетах где-либо ниже определения f. 15

  17. Любой оператор в MathCAD можно ввести тремя способами: • выбрав команду меню; • нажав клавишу (сочетание клавиш) на клавиатуре; • используя математическую панель. • Набрав вычисляемое выражение, нажмите клавишу = (равно) – появится численный результат. 16

  18. Цепкие операторы • К цепким операторам относят возведение в степень, извлечение корня, деление (ввод знаменателя дроби). • Чтобы «вырваться из объятий» цепкого оператора, надо выделить клавишей пробела или клавишей (стрелка вправо) нужную часть выражения, тогда следующий вводимый оператор будет относиться ко всему выделенному выражению. 17

  19. Редактирование объектов MathCAD • Редактирование введенных выражений производится обычным для всех Windows-приложений способом. • Уголок курсора перемещается по экрану с помощью клавиш со стрелками или щелчком левой кнопки мыши в нужном месте экрана. • Для выделения уголком курсора одного символа надо установить синий уголок курсора так, чтобы он охватывал нужный символ слева или справа. 18

  20. Для расширения выделения на часть выражения или все выражение целиком следует использовать клавиши со стрелками или клавишу пробела. • Для выхода из цепкого оператора предпочтительно пользоваться клавишей пробела. Уголок курсора должен охватывать все выражение или ту его часть, с которой надо выполнить какие-либо действия. 19

  21. Встроенные функции • MathCAD содержит свыше 200 встроенных функций. • На стандартной панели инструментов щелкните на кнопке Insert Function (Вставить функцию) – в открывшемся диалоговом окне вы увидите список всех встроенных функций. • Щелкнув мышью на любой из групп слева, справа вы увидите перечень функций, входящих в эту группу. 20

  22. 21

  23. Ввод текста • В главном меню выбрать команду Insert→Text Region (Вставить → Текстовую область), • Ввести с клавиатуры символ “”(двойная кавычка). При этом на экране появляется текстовая область, в которой можно печатать текст. • Сменив латинский шрифт на русский, печатать текст прямо в математической области. Когда напечатано первое слово, при нажатии клавиши пробела область с напечатанным словом автоматически из математической превращается в текстовую. 22

  24. В текстовую область можно вставлять математическую область, для этого в главном меню MathCAD достаточно выбрать команду Insert →Math Region (Вставить → Математическую область). • Вставленная математическая область участвует в вычислениях наравне с другими математическими выражениями. • Чтобы изменить стиль текстовой области, необходимо: 1. В главном меню выберите команду Style→Normal → Modify → Font (Стиль → Обычный → Изменить → Шрифт). 23

  25. 24

  26. 2. В появившемся диалоговом окне выберите нужные вам шрифт (Font), начертание (Style Font) и размер (Size). • MathCAD плохо воспринимает кириллицу. В частности, с помощью привычного по работе в Word шрифта Times New Roman набрать кириллицу не удастся. Для ввода кириллицы в MathCAD можно использовать шрифты System и Ms Sans Serif. 25

  27. Дискретные переменные и построение таблиц • Дискретная переменная определяет ряд значений, для которых вычисляется функция пользователя, и этот ряд значений функции можно вывести в виде графика или таблицы. • С помощью дискретной переменной можно задавать как целые, так и дробные значения переменной, но обязательно равноотстоящие друг от друга. 26

  28. Знак диапазона (две точки) нельзя набирать с клавиатуры, нажимая два раза клавишу . (точка). • Надо использовать: - клавишу ; (точка с запятой) - математической панели Matrix (Матрица) щелкнуть на кнопке Range Variable (Дискретная переменная). 27

  29. Форматирование чисел • Обычно MathCAD вычисляет выражения с точностью 20 знаков, но выводит на экран не все значащие цифры. • Установив указатель мыши на нужном численном результате расчета, дважды щелкните левой кнопкой мыши. Появится окно форматирования чисел Result Format (Формат результата), открытое на вкладке Number Format (Формат чисел). 28

  30. 29

  31. Доступные форматы чисел • General (Основной) – принят по умолчанию. Числа отображаются с порядком. Число знаков мантиссы определяется параметром Exponential threshold (Порог экспоненциального представления). • Decimal (Десятичный)  – десятичное представление чисел с плавающей точкой (например, 12.2564). • Scientific (Научный)  – числа отображаются только с порядком (например, 1.22*10^5). • Engeneering (Инженерный)  – числа отображаются только с порядком, кратным 3 (например, 1.22*10^6). • Fraction (Дробный)  – числа отображаются в виде правильной или неправильной дроби 30

  32. Опрос 2 1. Перечислите панели инструментов MathCAD. 2. Как перевести математическую область документа MathCAD в текстовую?
