  1. Advanced Software Engnineering Use Case Diagram

  2. Use Case Model Apa yang dilakukan sistem bukan bagaimana sistem melakukan • Use Case Diagram  Visual  Kurang detail  Cocok untuk komunikasi dengan client • Use Case Text/ Description/ Narrative  Text  Detail  Cocok untuk developer

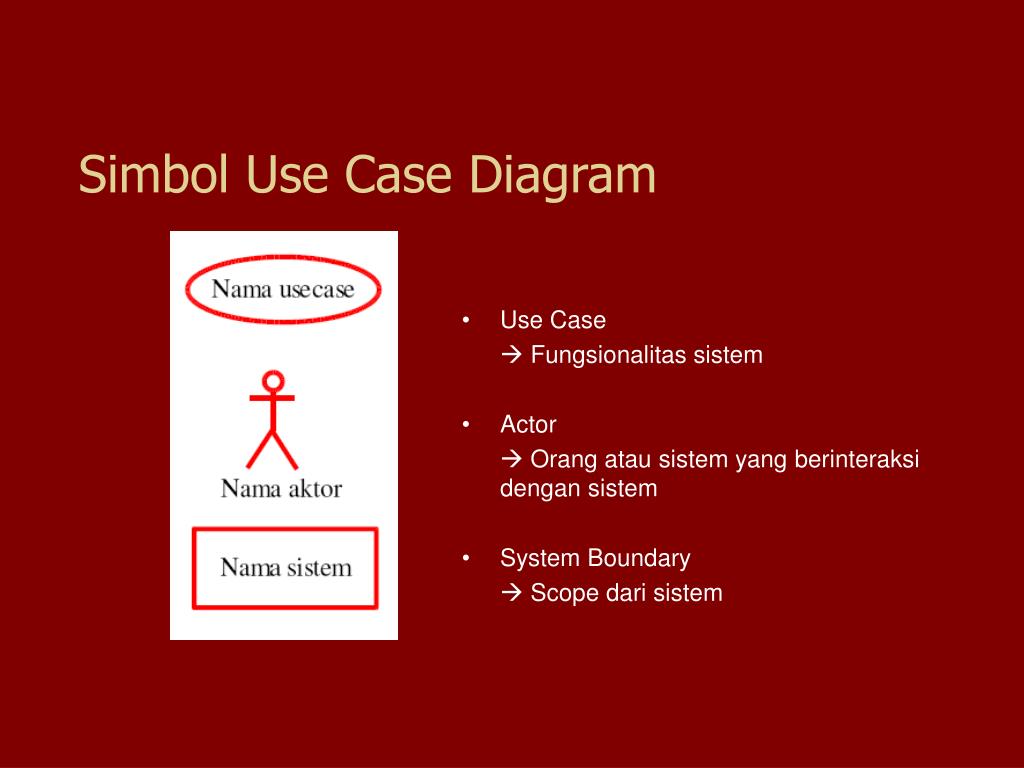

  3. Simbol Use Case Diagram • Use Case  Fungsionalitas sistem • Actor  Orang atau sistem yang berinteraksi dengan sistem • System Boundary  Scope dari sistem

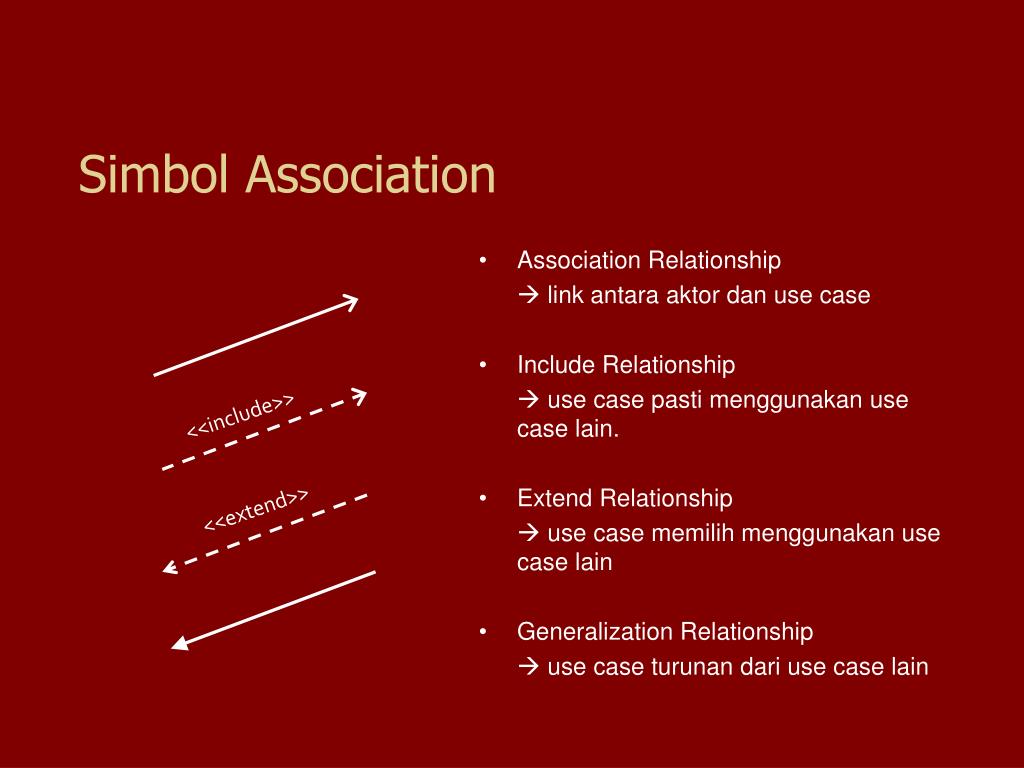

  4. <<include>> <<extend>> Simbol Association • Association Relationship  link antara aktor dan use case • Include Relationship  use case pasti menggunakan use case lain. • Extend Relationship  use case memilih menggunakan use case lain • Generalization Relationship  use case turunan dari use case lain

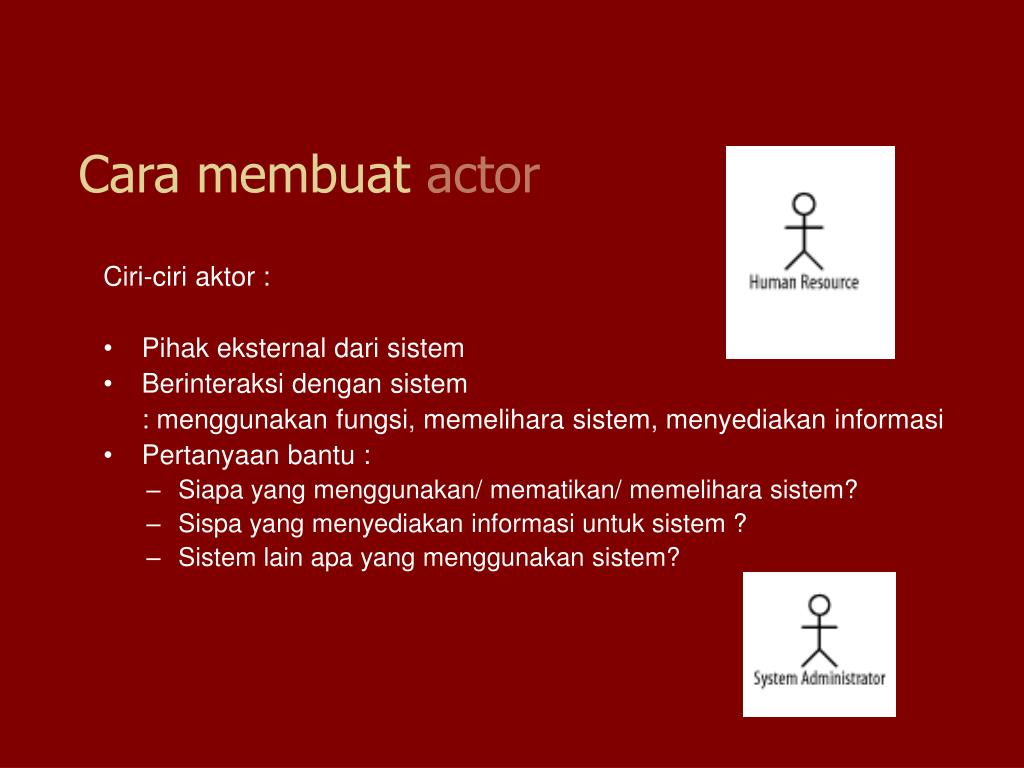

  5. Cara membuat actor Ciri-ciri aktor : • Pihak eksternal dari sistem • Berinteraksi dengan sistem : menggunakan fungsi, memelihara sistem, menyediakan informasi • Pertanyaan bantu : • Siapa yang menggunakan/ mematikan/ memelihara sistem? • Sispa yang menyediakan informasi untuk sistem ? • Sistem lain apa yang menggunakan sistem?

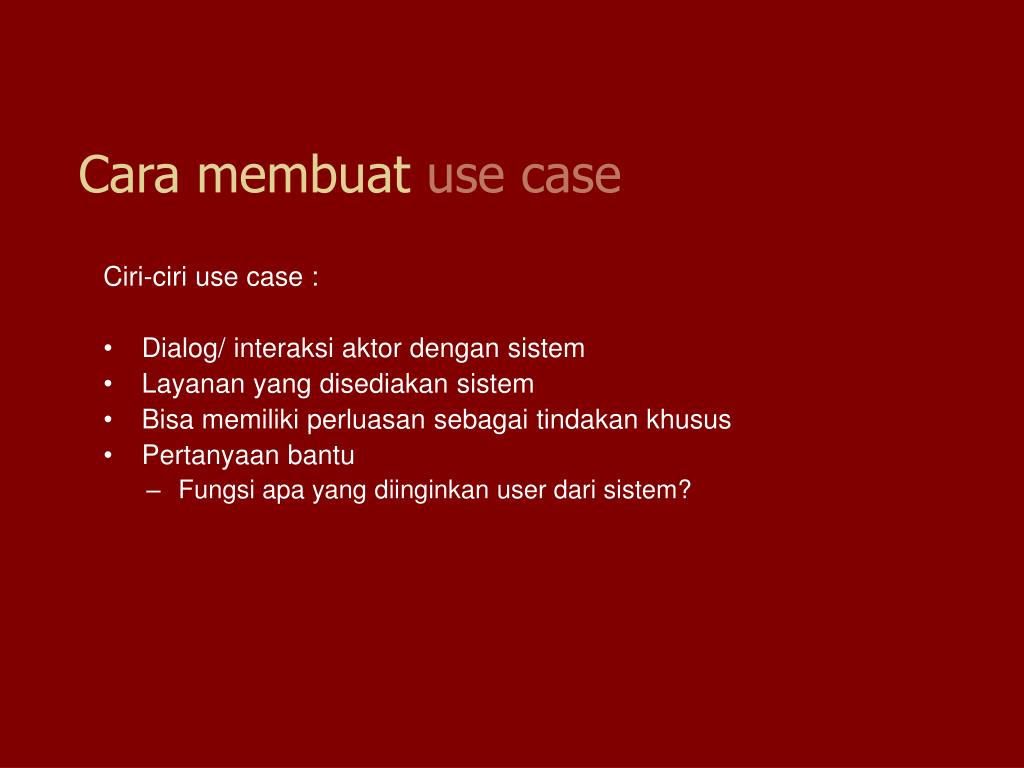

  6. Cara membuat usecase Ciri-ciri use case : • Dialog/ interaksi aktor dengan sistem • Layanan yang disediakan sistem • Bisa memiliki perluasan sebagai tindakan khusus • Pertanyaan bantu • Fungsi apa yang diinginkan user dari sistem?

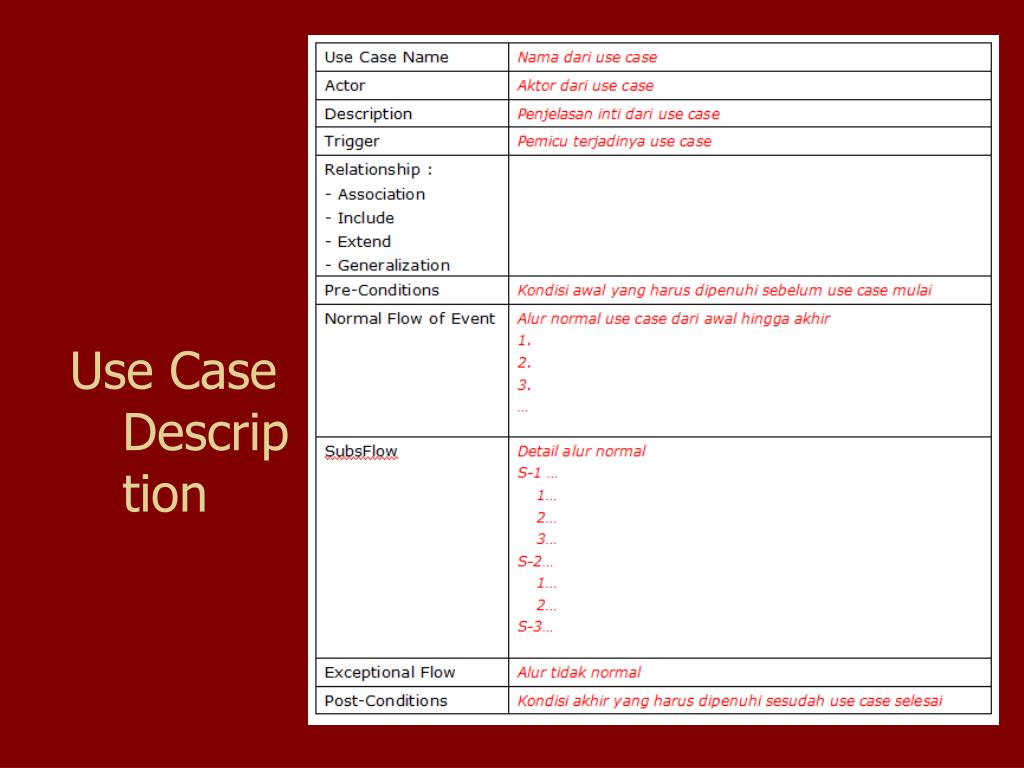

  7. Use Case Description

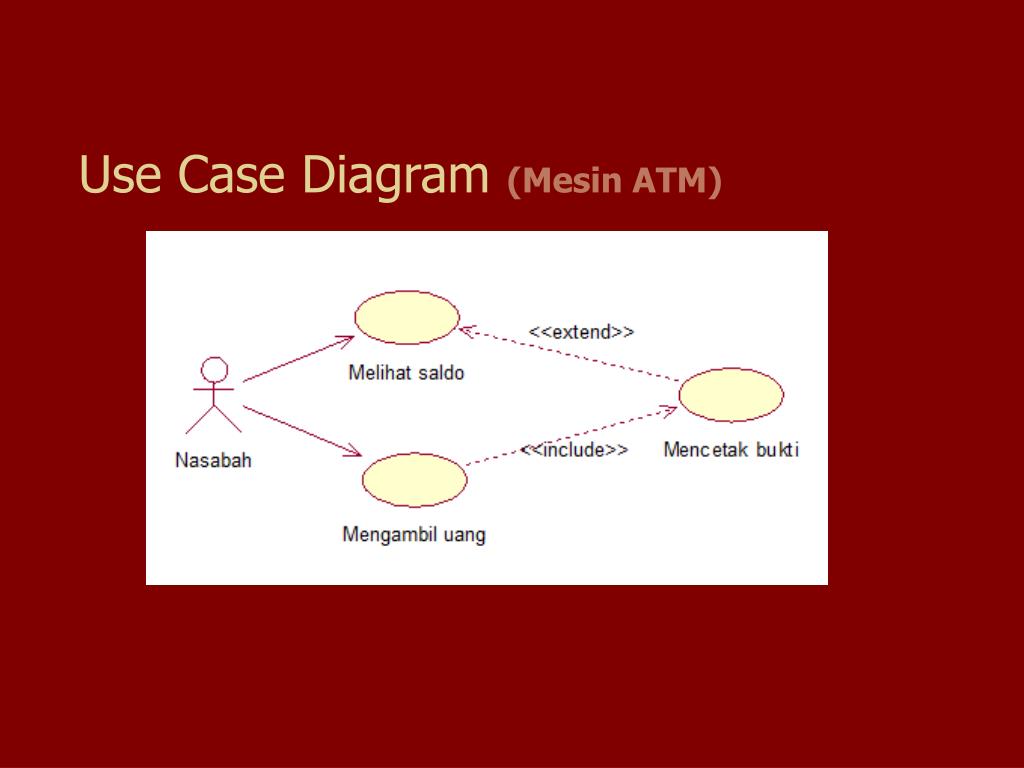

  8. Use Case Diagram (Mesin ATM)

  9. Use Case Description (Mesin ATM)

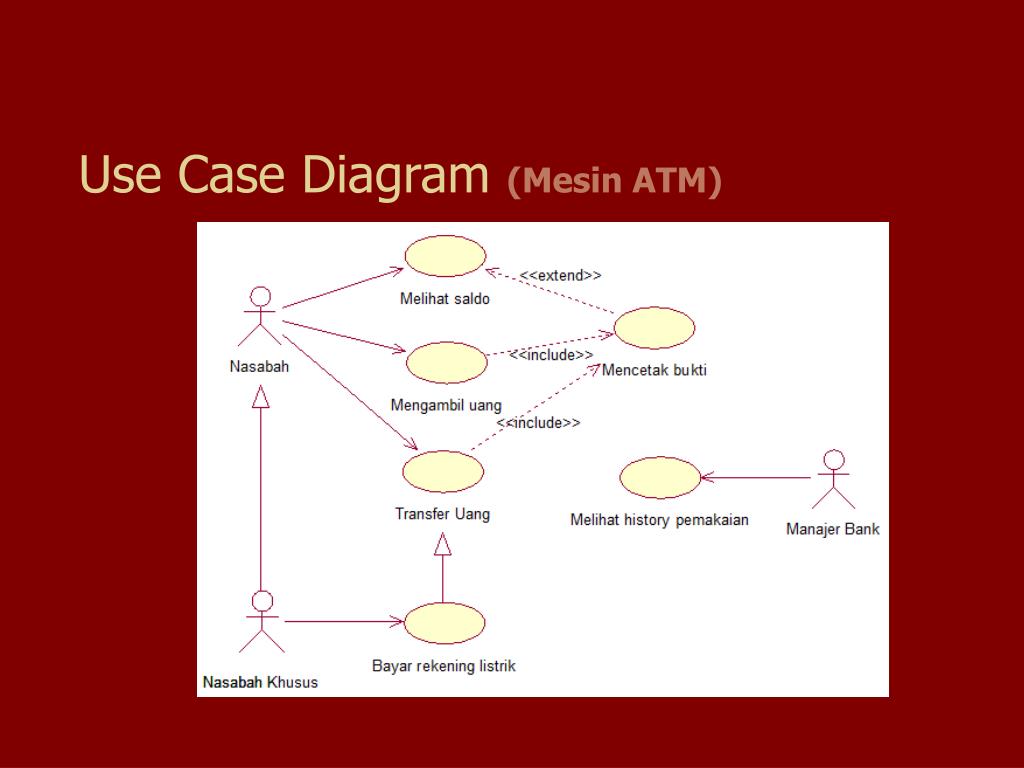

  10. Use Case Diagram (Mesin ATM)

  11. Business Usecase Model • Model yang menggambarkan proses-proses bisnis dari sebuah bisnis atau organisasi dan interaksi proses tersebut dengan pihak luar, seperti para customer dan partner

  12. Business Use Case Diagram • Bisnis use case  tidak membedakan proses manual & komputerisasi • System use case  fokus hanya pada proses yang terkomputerisasi

  13. Simbol Business Case Diagram • Business Use Case  apa yang dikerjakan organisasi • Aktor Bisnis  pihak eksternal organisasi • Pekerja Bisnis(Business Worker)  peran dalam bisnis bukan posisi

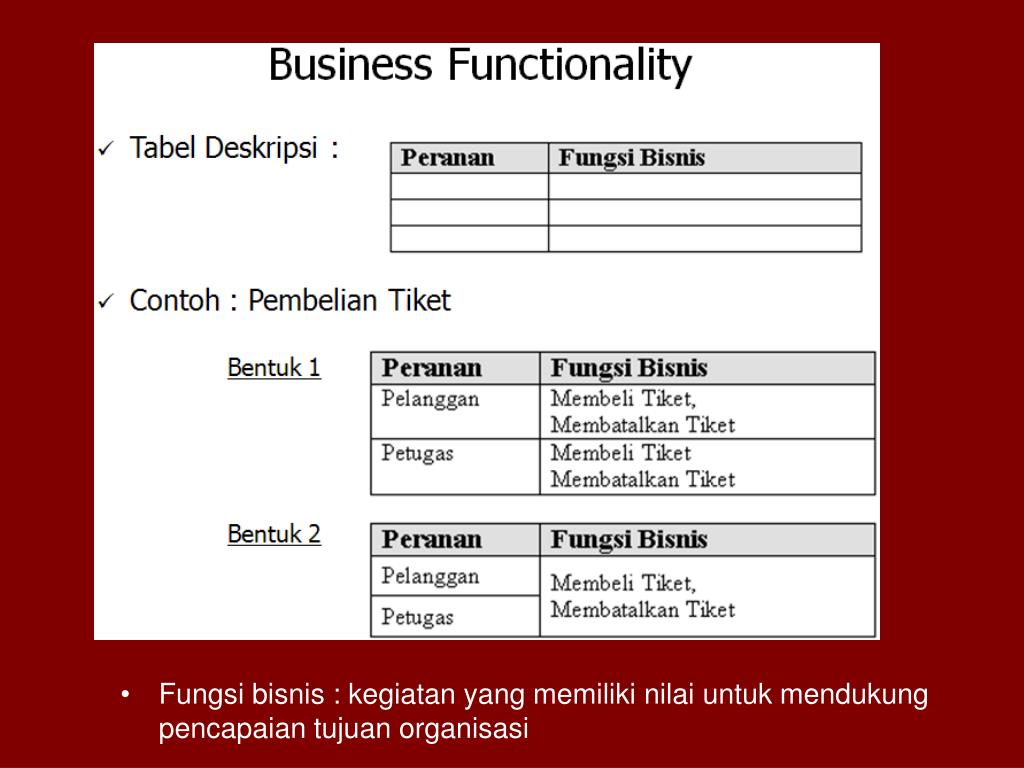

  14. Fungsi bisnis : kegiatan yang memiliki nilai untuk mendukung pencapaian tujuan organisasi

  15. Business Case Diagram Sangat tergantung scope sistem yang akan dibuat !!!

  16. Next... Activity Diagram 18
