  1. Central convencional de incendio

  2. 4 zonas ampliables a 20 mediante módulos adicionales de 8 zonas • 1 terminal adicional E/S para cada zona configurable como • Entrada supervisada • GAS (4-20 mA o transistorizada) • Salida definible por el usuario • Umbrales de alarma programables para cada zona y línea E/S • Display gráfico LCD • Visualización opcional del nivel de las líneas en reposo (monitorización del nivel de gas)

  3. Fuente de alimentación conmutada de1,4 Amperios • Cargador de batería con compensación térmica • Supervisión de baterías (comprobación de eficiencia) • Desconexión de las baterías en caso de descarga • Homologada EN54

  4. Puerto RS232 para programación • Programación gráfica de los umbrales de alarma • Configurable completamente desde el teclado de la central

  5. Fusibles térmicos protegen la salida y la batería • Salida de 24V para alimentar dispositivos exteriores • La salida de 24 V se desconecta durante un reset • Salida supervisada de transmisor • 1 salida de alarma de 1 A supervisada • 1 salida de relé configurable • 1 salida de fallo de contacto seco • Bus RS 485 BUS para conexión de hasta 4 repetidores

  6. Mediante 2 módulos de ampliación, la central puede disponer de hasta 20 zonas • Módulo de ampliación de 8 zonas • Para cada zona, hay un terminal E/S adicional configurable como entrada, salida,gas, etc. • Cada módulo de ampliación dispone de 1 salida supervisada programable

  7. Módulo de extinción SmartLetLoose/ONE • Homologado EN12094-1 • 1 salida supervisada para la válvula de extinción • 1 entrada supervisada para activación de la extinción manual • 1 entrada supervisada de parode la extinción • 1 entrada supervisada para controlde la válvula de presión y confirmación de liberación del gas extintor • 1 salida supervisada para indicación de la pre-extinción • 1 salida supervisada para indicación de extinción disparada

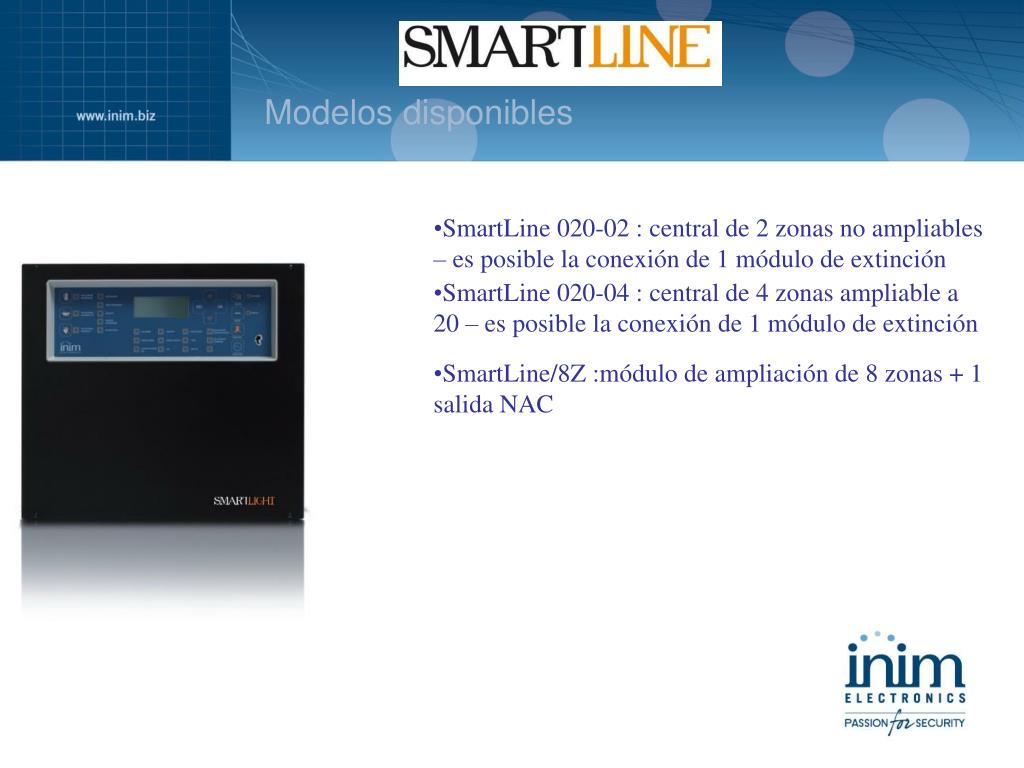

  8. Modelos disponibles • SmartLine 020-02 : central de 2 zonas no ampliables – es posible la conexión de 1 módulo de extinción • SmartLine 020-04 : central de 4 zonas ampliable a 20 – es posible la conexión de 1 módulo de extinción • SmartLine/8Z :módulo de ampliación de 8 zonas + 1 salida NAC

  9. Gracias por su atención
