GENERATOR

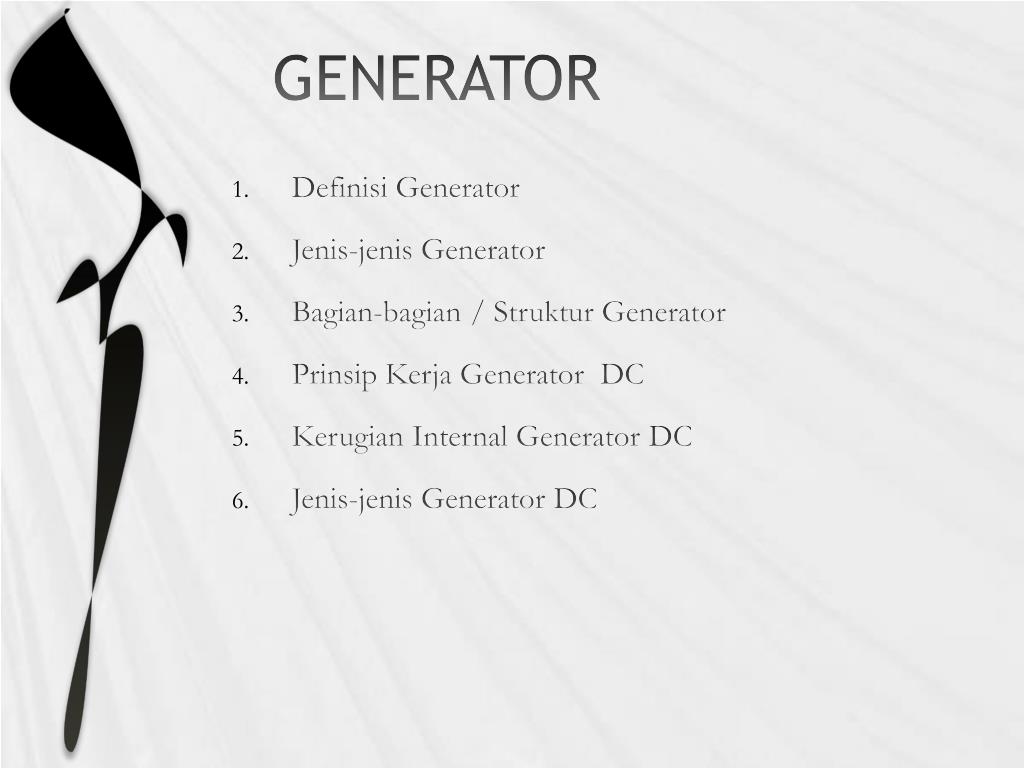

1. GENERATOR • Definisi Generator • Jenis-jenis Generator • Bagian-bagian / Struktur Generator • PrinsipKerja Generator DC • Kerugian Internal Generator DC • Jenis-jenis Generator DC

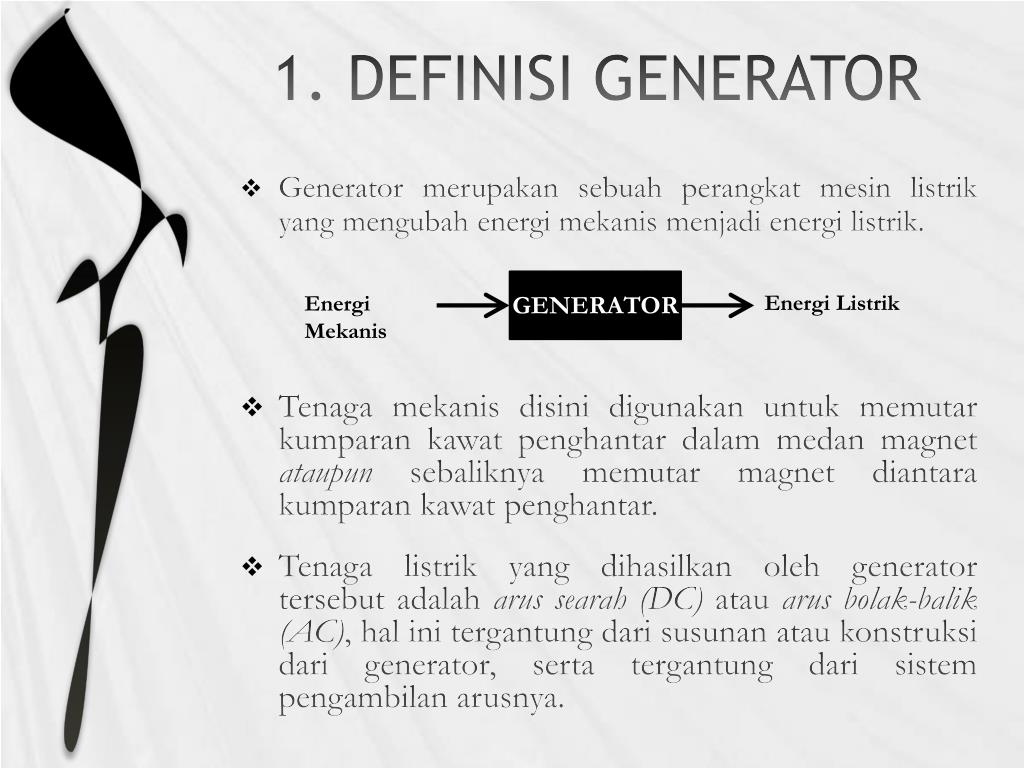

2. GENERATOR Energi Listrik EnergiMekanis 1. DEFINISI GENERATOR • Generator merupakansebuahperangkatmesinlistrikyang mengubahenergimekanismenjadienergilistrik. • Tenaga mekanis disini digunakan untuk memutar kumparan kawat penghantar dalam medan magnet ataupun sebaliknya memutar magnet diantara kumparan kawat penghantar. • Tenaga listrik yang dihasilkan oleh generator tersebut adalah arus searah (DC) atau arus bolak-balik (AC), hal ini tergantung dari susunan atau konstruksi dari generator, serta tergantung dari sistem pengambilan arusnya.

3. 2. JENIS-JENIS GENERATOR • Berdasarkanarus yang dihasilkan. Generator dapatdibedakanmenjadiduamacam, yaitu generator AC dan generator DC. Generator AC menghasilkanarusbolak-balik (AC) dan generator DC menghasilkanarussearah (DC). Generator AC Generator DC

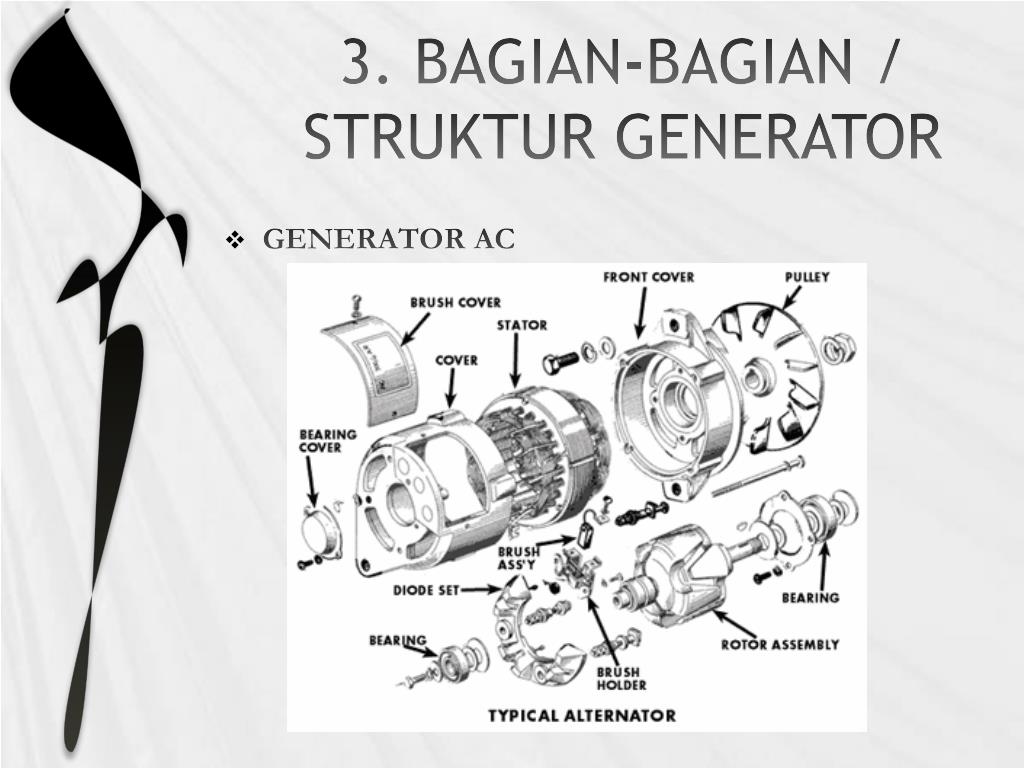

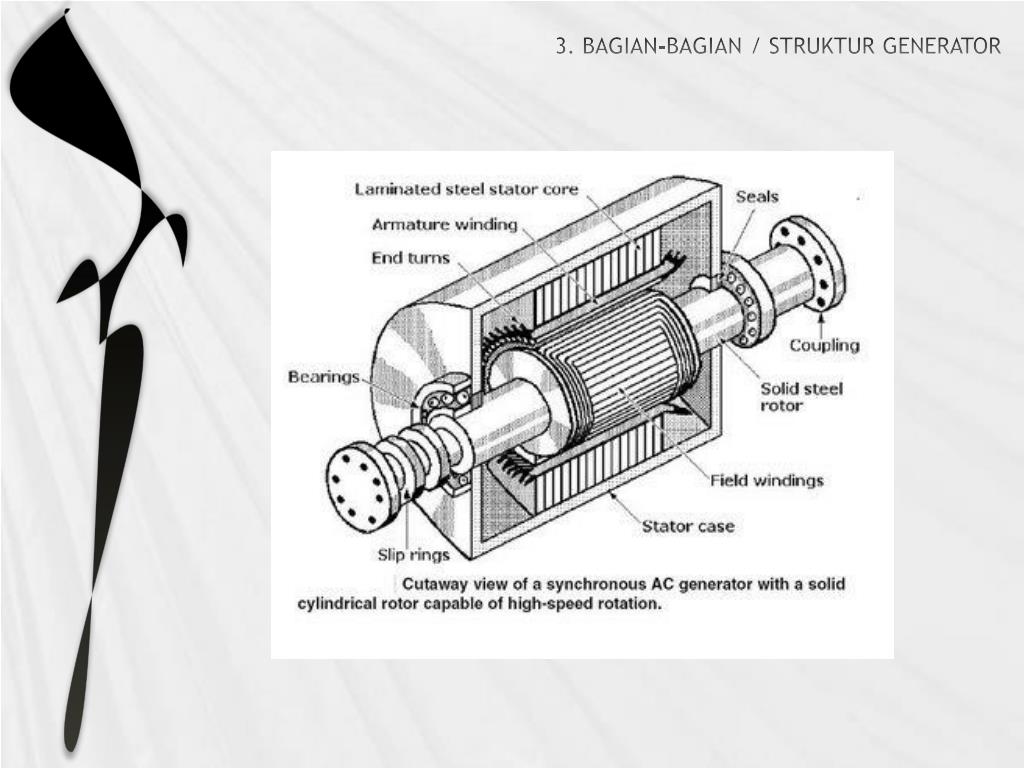

4. 3. BAGIAN-BAGIAN /STRUKTUR GENERATOR • GENERATOR AC

5. 3. BAGIAN-BAGIAN /STRUKTUR GENERATOR

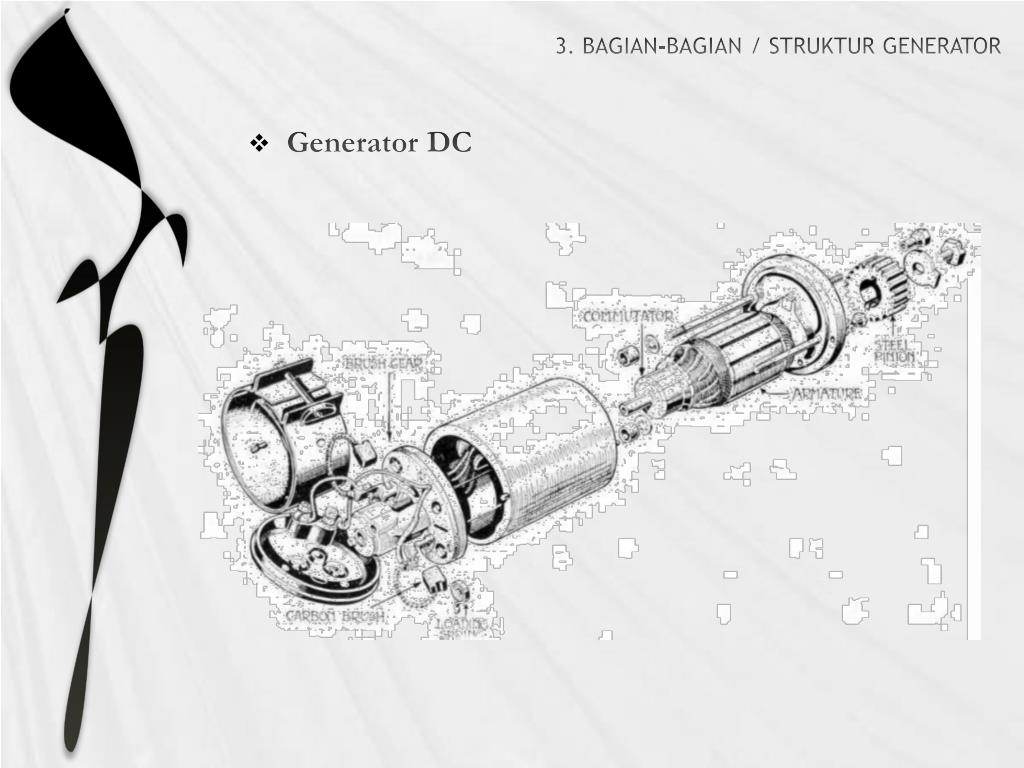

6. 3. BAGIAN-BAGIAN /STRUKTUR GENERATOR • Generator DC

7. 3. BAGIAN-BAGIAN /STRUKTUR GENERATOR

8. 4. PRINSIP KERJA GENERATOR DC Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday : e = - N d/ dt dimana :          N : jumlah lilitan  : fluksi magnet e : ggl (gaya gerak listrik) Dengan lain perkataan, apabila suau konduktor memotong garis-garis fluksi magnetik yang berubah-ubah, maka ggl akan dibangkitkan dalam konduktor itu. Jadi syarat untuk dapat dibangkitkan ggl adalah : • harus ada konduktor ( hantaran kawat ) • harus ada medan magnetik • harus ada gerak atau perputaran dari konduktor dalam medan, atau ada fluksi yang berubah yang memotong konduktor itu.

9. 4. PRINSIP KERJA GENERATOR DC

10. 4. PRINSIP KERJA GENERATOR DC Untuk menentukan arah arus pada setiap saat, berlaku padakaidah tangan kiri : • ibu jari : arahgerakkonduktor • jari telunjuk : menunjukkanarahmedan magnet(dari Utara ke Selatan) • jari tengah : arahaliranarus

11. 4. PRINSIP KERJA GENERATOR DC • Komutator Komutatormengkonversitegangan AC yang dihasilkandariperputaran loop menjaditegangan DC. Hal inijugaberfungsisebagaisaranapenghubung “brushes” ke “rotating loop”. Padasebuah generator sederhanadengansatu-loop, komutatorterdiridaridualembarsemicylindricaldaribahanpenginduksi, biasanyatembaga,dandipisahkanolehbahanisolasi.

12. 4. PRINSIP KERJA GENERATOR DC

13. 5. KERUGIAN INTERNAL GENERATOR DC • Adaempatkerugian internal yang menyebabkanefisiensi generator DC menjadilebihrendah. • Copper loses adalahdaya yang hilangkarenapanasdalamgulungan, halitudisebabkanolehaliranarus yang mengalirmelaluidinamo DC ataumedan DC(DC Field). • Eddy Current LosesAngkerdinamoberputardalammedan (field) memotonggaris-garisflukspadasaat yang samadengankumparantembagapadasuatukawat (wire) yang terbukapadasaatangkerdinamomemotonggarisfluks. Karenadinamodibuatdaribesi, sebuah EMF diinduksidalambesi, yang menyebabkanarusmengalir. Hal inidisebut “Eddy Current”. Untukmengurangi “Eddy Current”-, intidinamodanmedan (field) dibangundandilapisibaja yang berlapis.

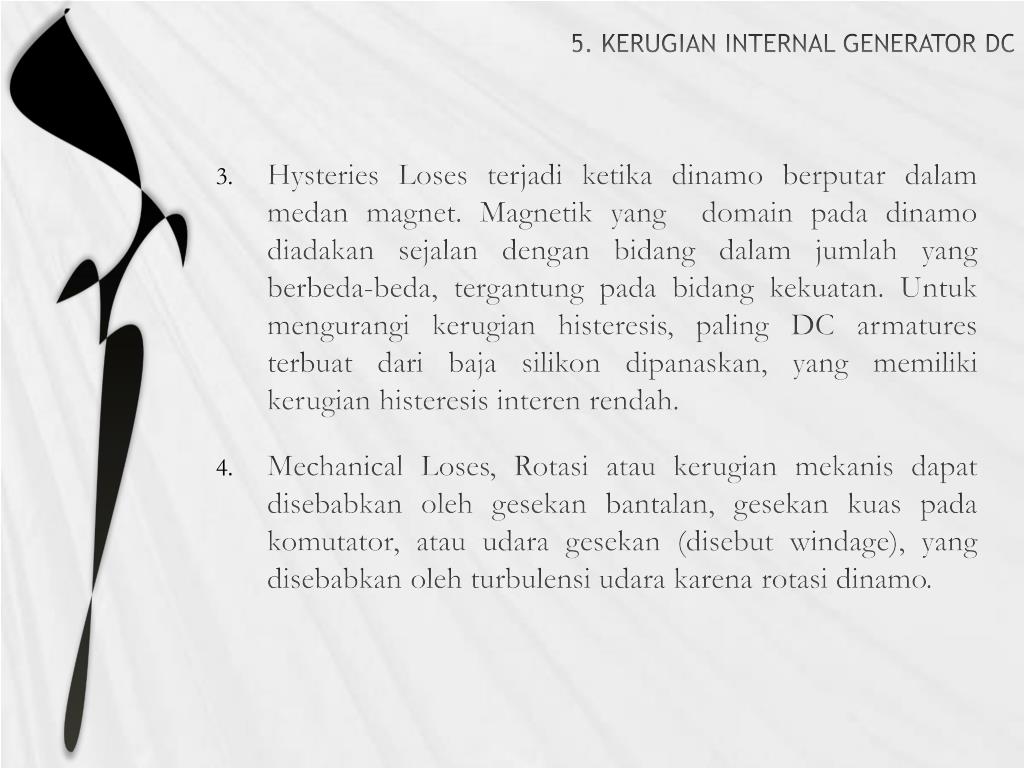

14. 5. KERUGIAN INTERNAL GENERATOR DC • Hysteries Loses terjadiketikadinamoberputardalammedan magnet. Magnetik yang domain padadinamodiadakansejalandenganbidangdalamjumlah yang berbeda-beda, tergantungpadabidangkekuatan. Untukmengurangikerugianhisteresis, paling DC armatures terbuatdaribajasilikondipanaskan, yang memilikikerugianhisteresis interenrendah. • Mechanical Loses, Rotasiataukerugianmekanisdapatdisebabkanolehgesekanbantalan, gesekankuaspadakomutator, atauudaragesekan (disebutwindage), yang disebabkanolehturbulensiudarakarenarotasidinamo.

15. 6. JENIS-JENIS GENERATOR DC Berdasarkanpenguatan yang diberikanpadabelitanmedan , generator DC dibagimenjadi: A. Generator DC denganpenguatterpisah B. Generator DC denganpenguatsendiri a. Generator DC Shunt b. Generator DC Seri c. Generator DC Kompon (campuran) i. Generator DC KomponPanjang ii. Generator DC KomponPendek

16. 6. JENIS-JENIS GENERATOR DC • Generator DC denganpenguatterpisah • Generator tipe penguat bebas dan terpisah adalah generator yang lilitan medannya dapat dihubungkan ke sumber dc yang secara listrik tidak tergantung dari mesin. • Tegangan searah yang dipasangkan pada kumparan medan yang mempunyai tahanan Rf akan menghasilkan arus If dan menimbulkan fluks pada kedua kutub. Teganganinduksiakandibangkitkanpada generator.

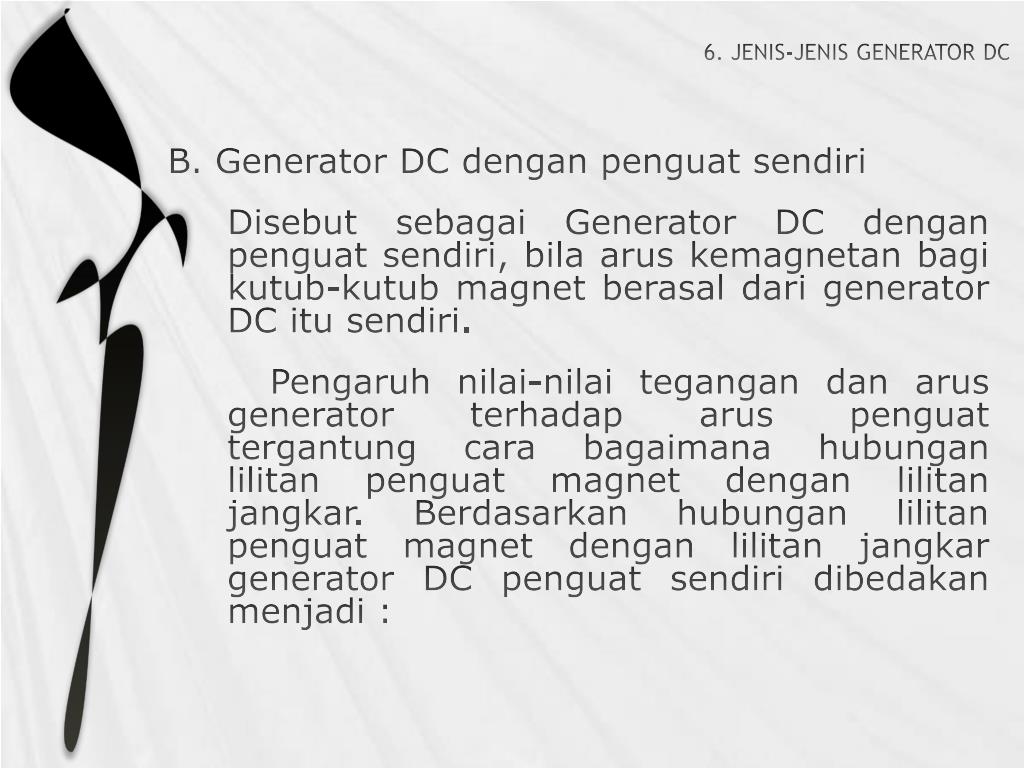

17. 6. JENIS-JENIS GENERATOR DC B. Generator DC denganpenguatsendiri Disebut sebagai Generator DC dengan penguat sendiri, bila arus kemagnetan bagi kutub-kutub magnet berasal dari generator DC itu sendiri. Pengaruh nilai-nilai tegangan dan arus generator terhadap arus penguat tergantung cara bagaimana hubungan lilitan penguat magnet dengan lilitan jangkar. Berdasarkan hubungan lilitan penguat magnet dengan lilitan jangkar generator DC penguat sendiri dibedakan menjadi :

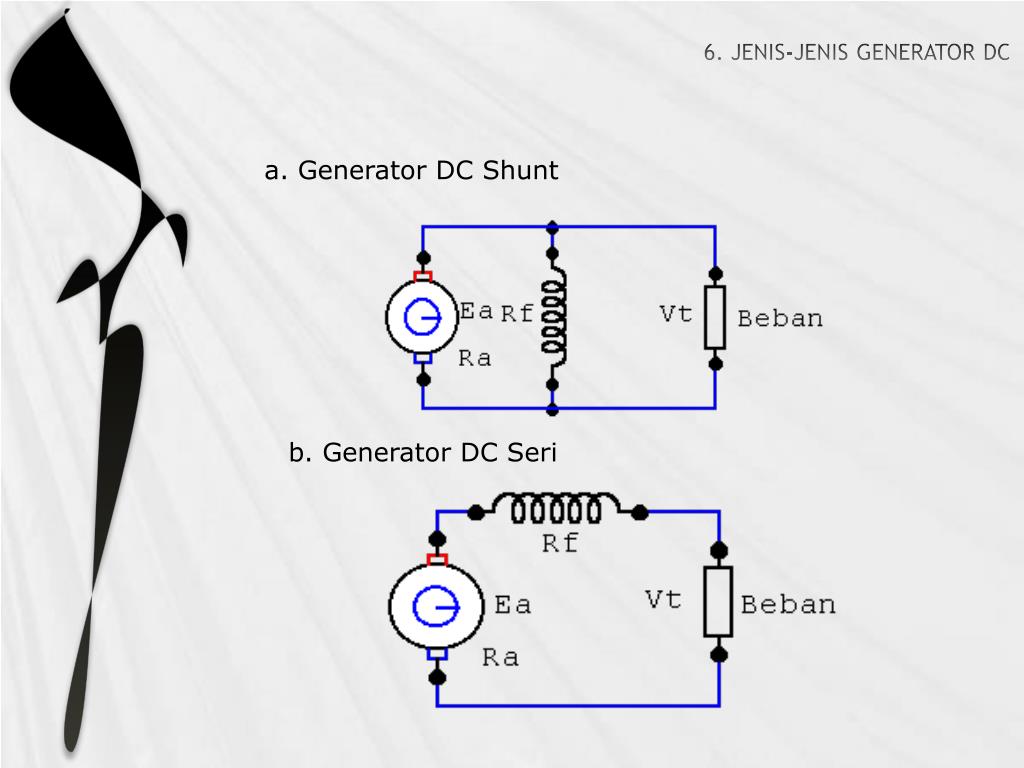

18. 6. JENIS-JENIS GENERATOR DC a. Generator DC Shunt b. Generator DC Seri

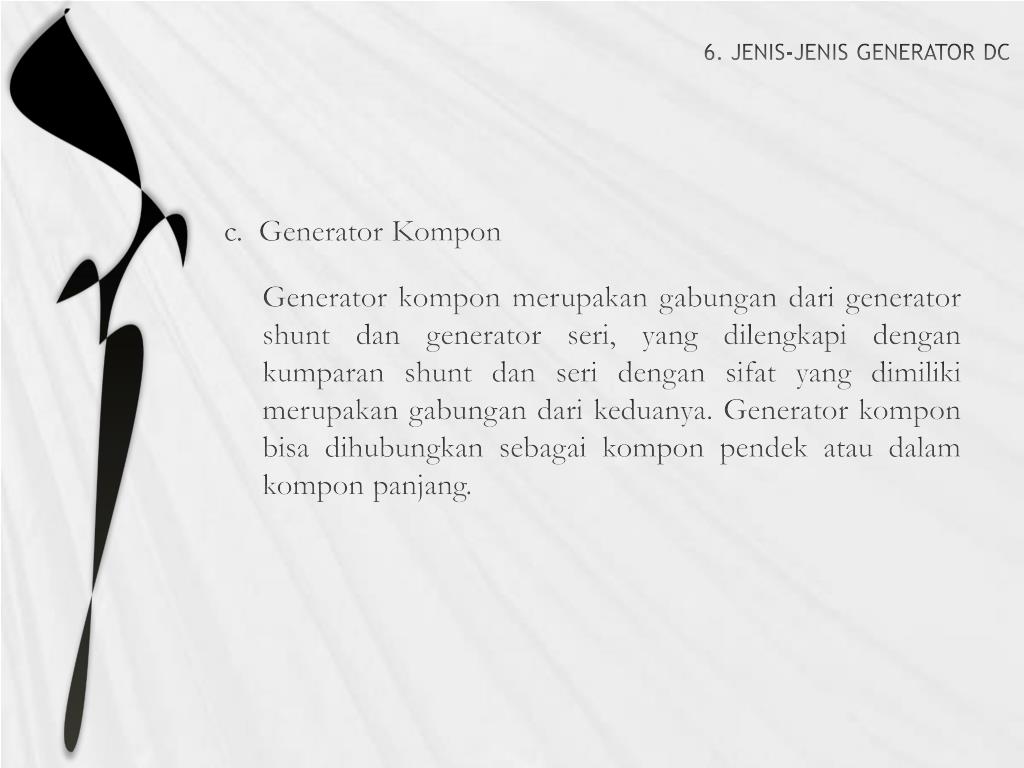

19. 6. JENIS-JENIS GENERATOR DC c. Generator Kompon Generator kompon merupakan gabungan dari generator shunt dan generator seri, yang dilengkapi dengan kumparan shunt dan seri dengan sifat yang dimiliki merupakan gabungan dari keduanya. Generator kompon bisa dihubungkan sebagai kompon pendek atau dalam kompon panjang.

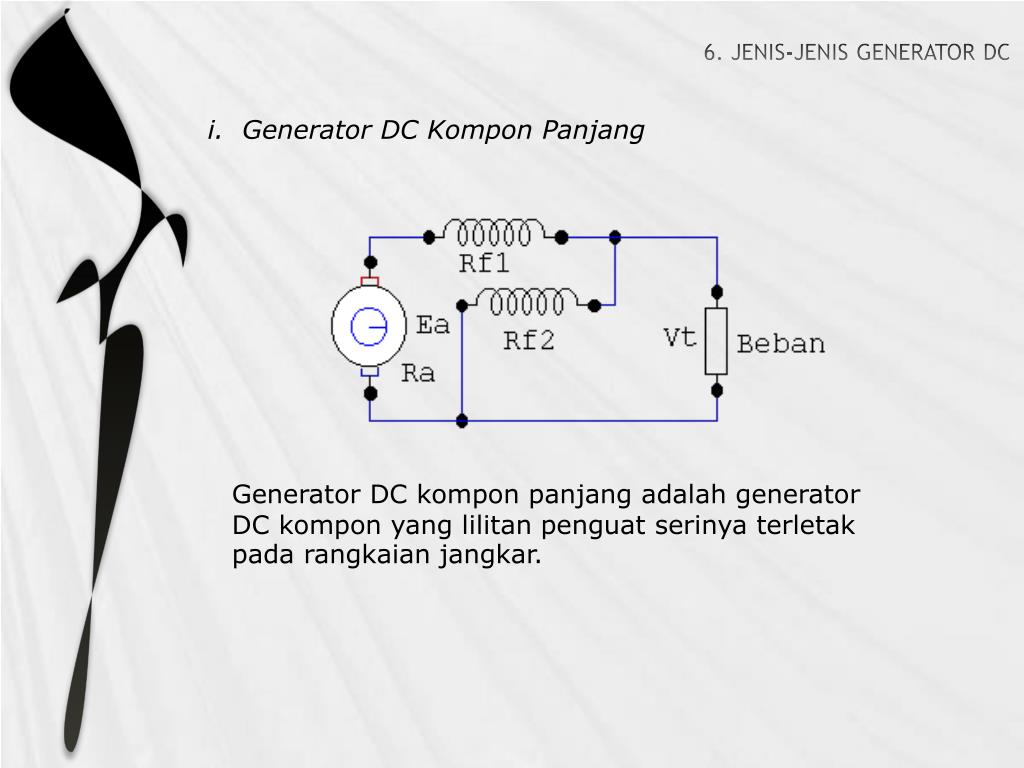

20. 6. JENIS-JENIS GENERATOR DC i. Generator DC KomponPanjang Generator DC kompon panjang adalah generator DC kompon yang lilitan penguat serinya terletak pada rangkaian jangkar.

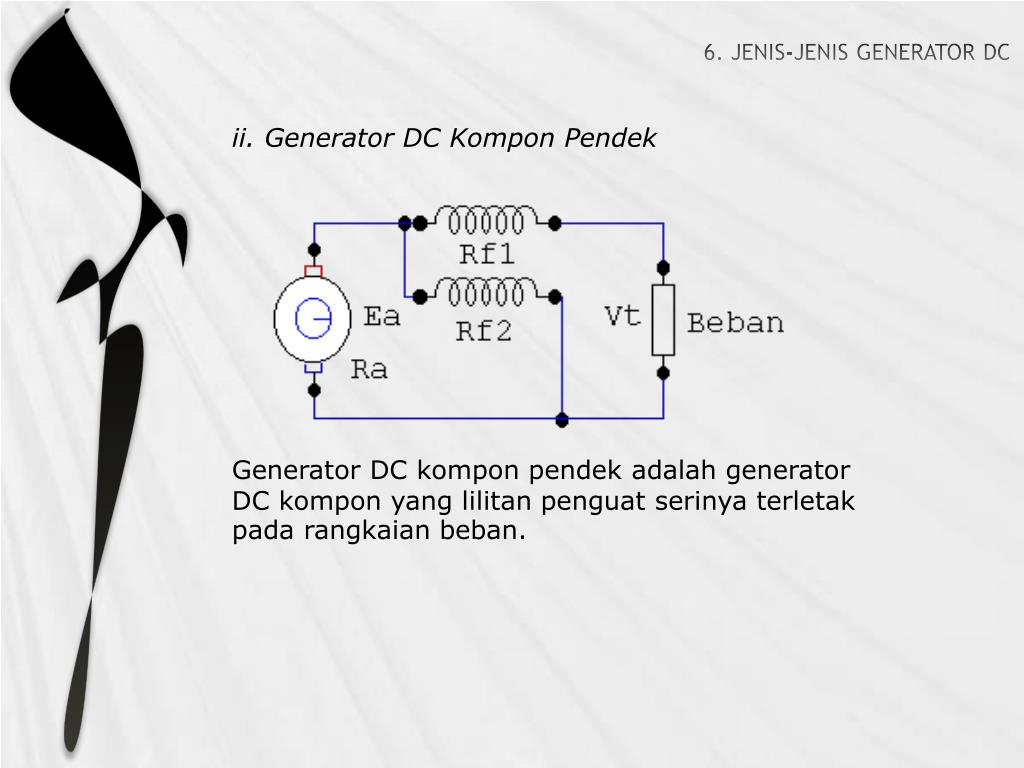

21. 6. JENIS-JENIS GENERATOR DC ii. Generator DC KomponPendek Generator DC kompon pendek adalah generator DC kompon yang lilitan penguat serinya terletak pada rangkaian beban.

22. TERIMAKASIH
