一体循环式太阳能空气干燥箱 姓 名: 肉孜·阿木提 教授 研究方向: 农产品加工机械与装备研究 工作单位: 新疆农业大学机械交通学院 新疆农业大学
工作原理及适用范围 5 4 1 获得专利及应用情况 总结 一体循环式太阳能空气干燥箱 干燥箱基本结构及特点 2 太阳能干燥试验 3

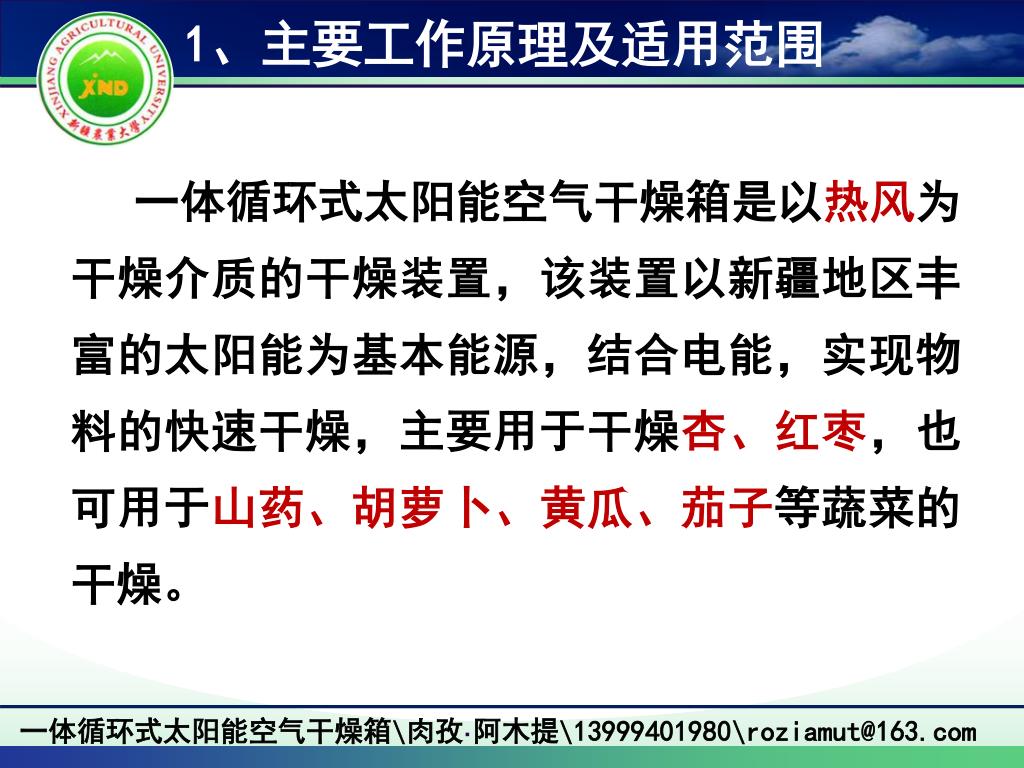

1、主要工作原理及适用范围 一体循环式太阳能空气干燥箱是以热风为干燥介质的干燥装置,该装置以新疆地区丰富的太阳能为基本能源,结合电能,实现物料的快速干燥,主要用于干燥杏、红枣,也可用于山药、胡萝卜、黄瓜、茄子等蔬菜的干燥。

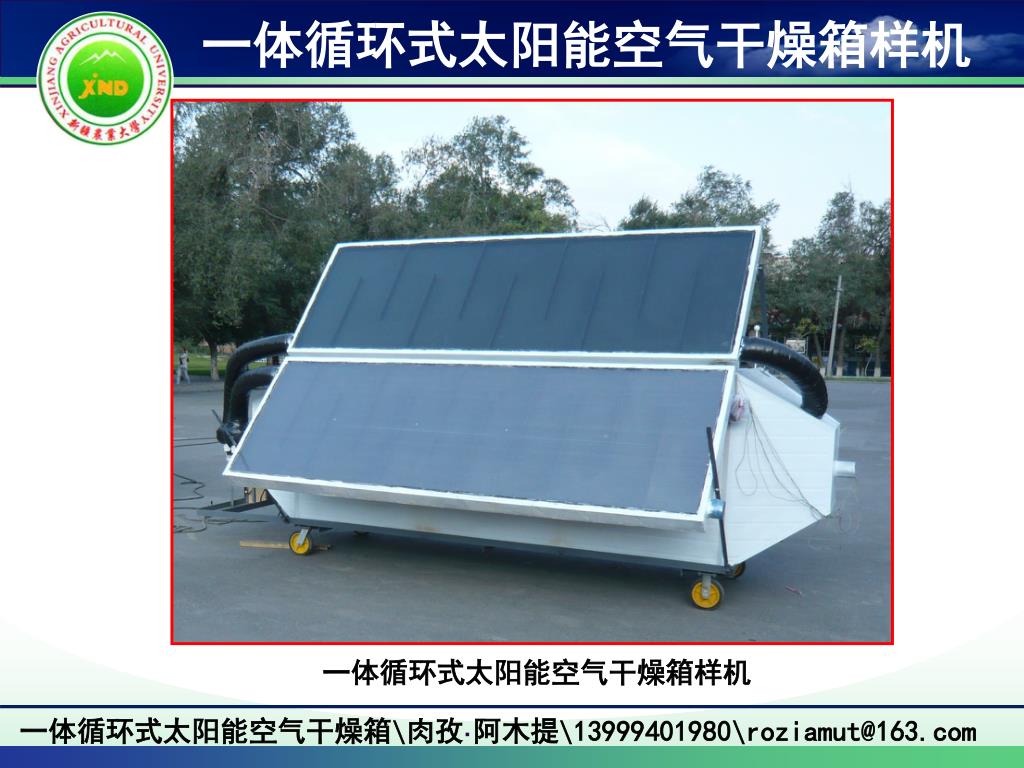

一体循环式太阳能空气干燥箱样机 一体循环式太阳能空气干燥箱样机
2、干燥箱基本结构 基本结构: 主要由太阳能空气集热器、干燥室、电热装置、温度控制装置、风机和底架组成。外形尺寸4500×1200×1500mm(长×宽×高);物料装载量200 ~450 kg 。 一体循环式太阳能空气干燥箱 1.底架 2.风机3.侧面集热器 4.干燥箱 5.顶部集热器 6.箱门 7.喇叭形出风口 8.干燥盘架 9.喇叭形进风口

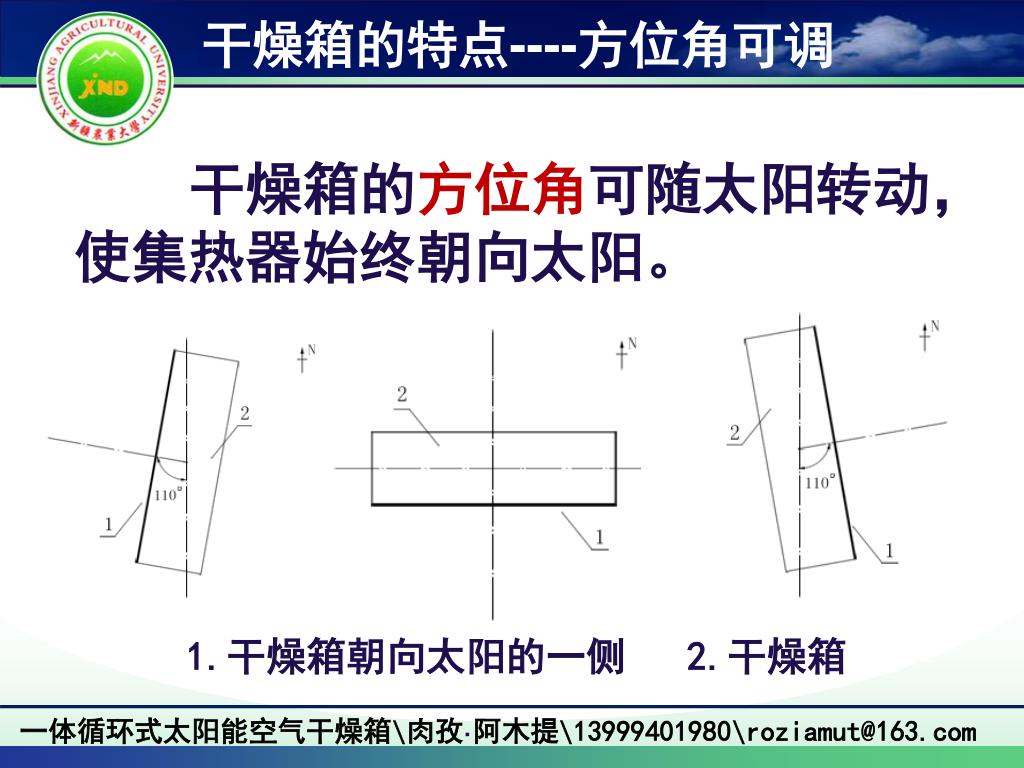

干燥箱的特点----方位角可调 干燥箱的方位角可随太阳转动,使集热器始终朝向太阳。 1.干燥箱朝向太阳的一侧 2.干燥箱
干燥箱的特点----仰角可调 集热器的仰角可随太阳高度而改变,使集热器始终朝向太阳。 1.冬至日集热器高度角 2.夏至日集热器高度角

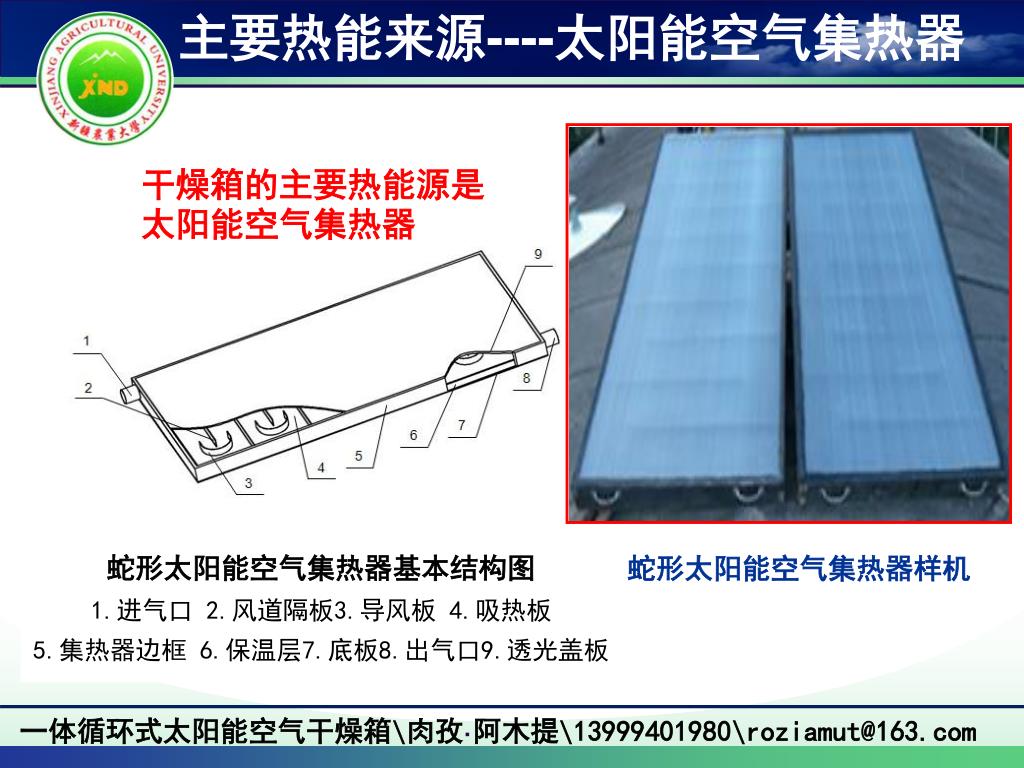

主要热能来源----太阳能空气集热器 蛇形太阳能空气集热器基本结构图 1.进气口 2.风道隔板3.导风板 4.吸热板 5.集热器边框 6.保温层7.底板8.出气口9.透光盖板 干燥箱的主要热能源是太阳能空气集热器 蛇形太阳能空气集热器样机

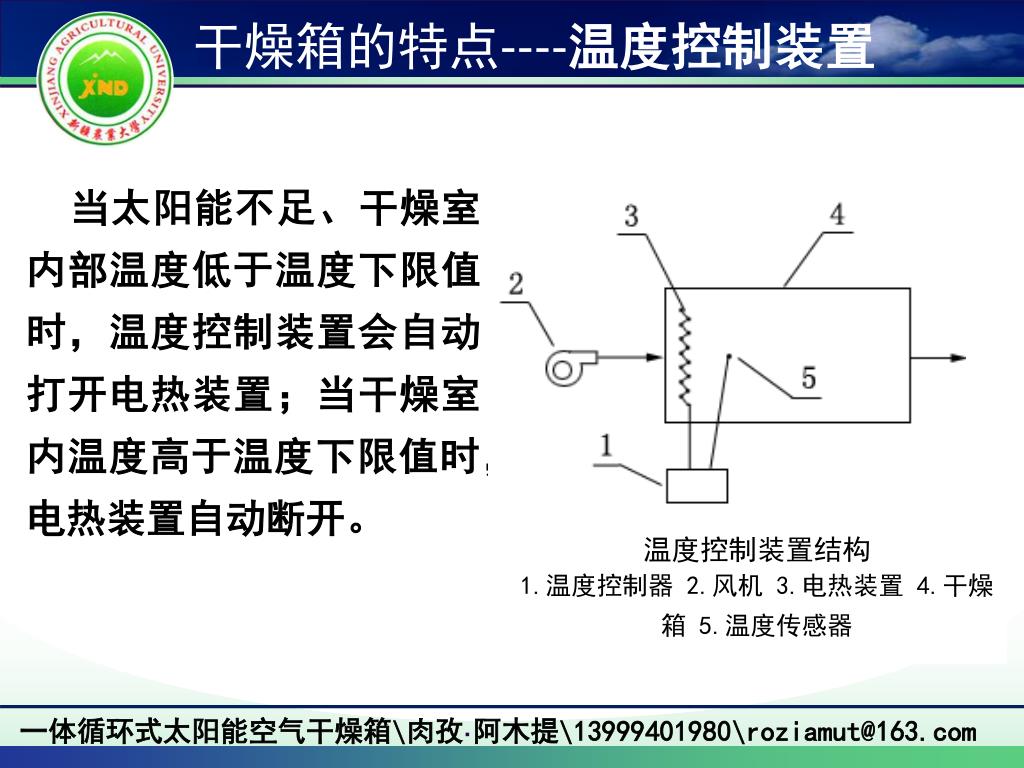

温度控制装置结构 1.温度控制器 2.风机 3.电热装置 4.干燥箱 5.温度传感器 干燥箱的特点----温度控制装置 当太阳能不足、干燥室内部温度低于温度下限值时,温度控制装置会自动打开电热装置;当干燥室内温度高于温度下限值时,电热装置自动断开。

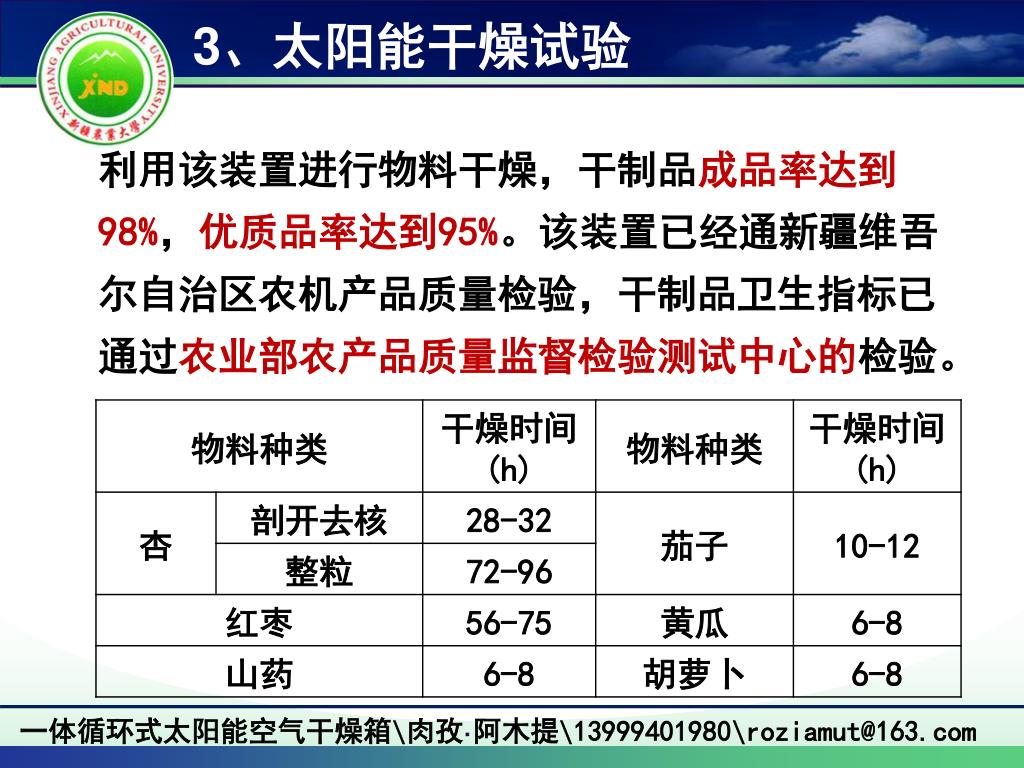

3、太阳能干燥试验 利用该装置进行物料干燥,干制品成品率达到98%,优质品率达到95%。该装置已经通新疆维吾尔自治区农机产品质量检验,干制品卫生指标已通过农业部农产品质量监督检验测试中心的检验。

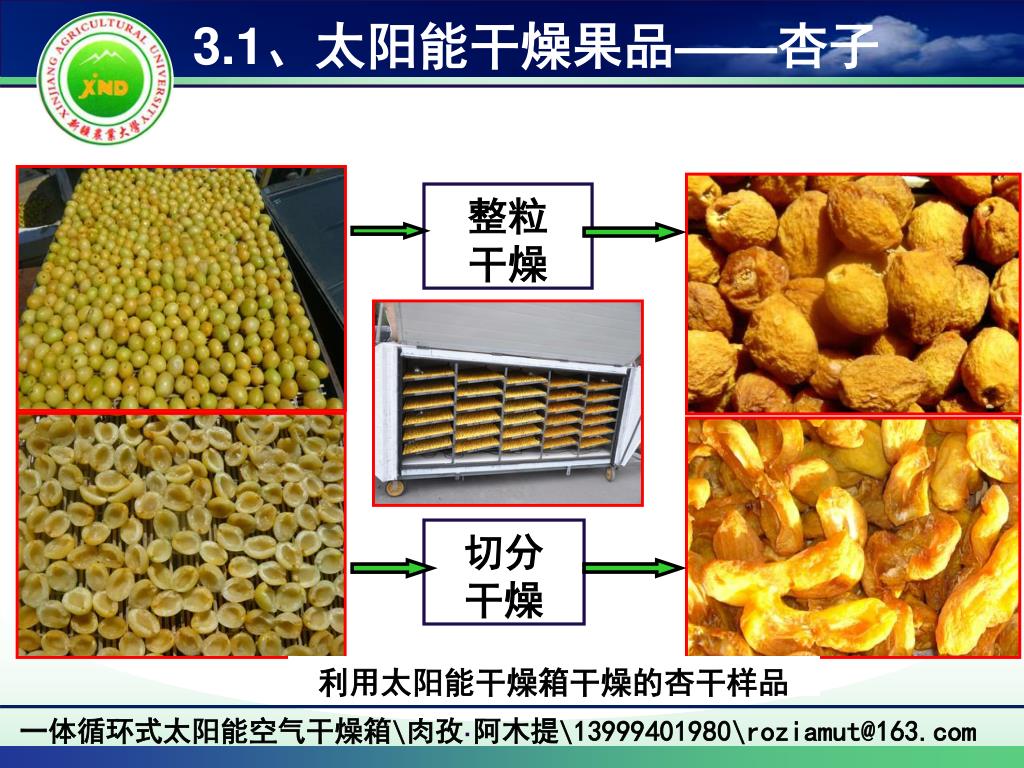

3.1、太阳能干燥果品——杏子 整粒 干燥 切分 干燥 利用太阳能干燥箱干燥的杏干样品

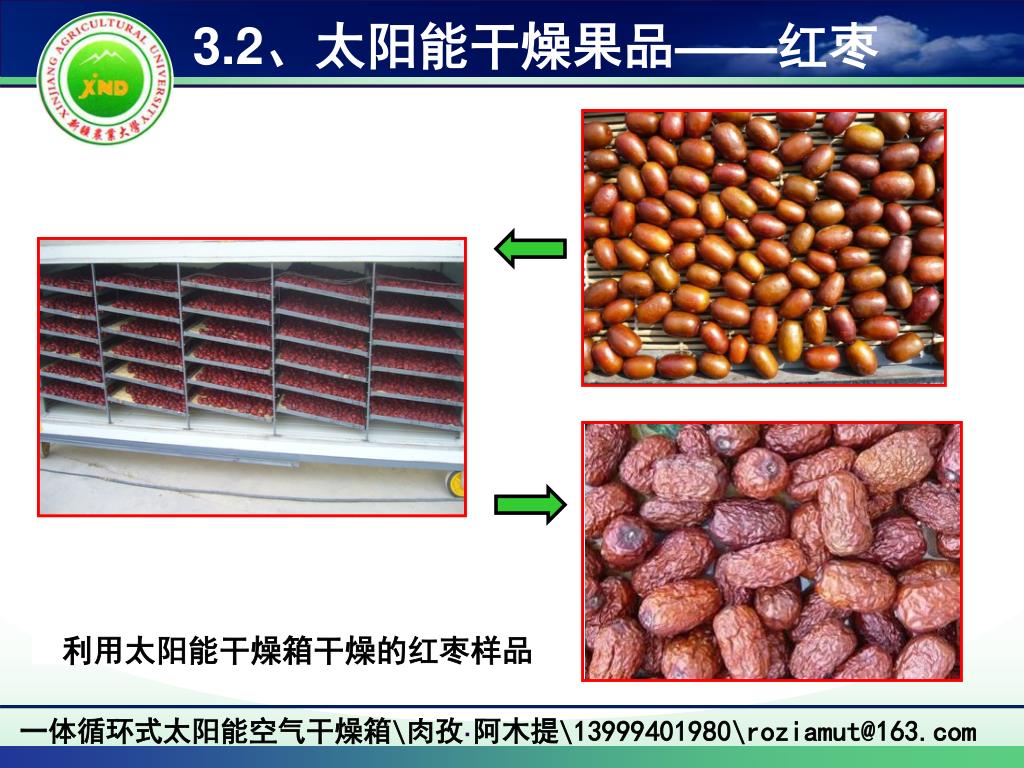

3.2、太阳能干燥果品——红枣 利用太阳能干燥箱干燥的红枣样品

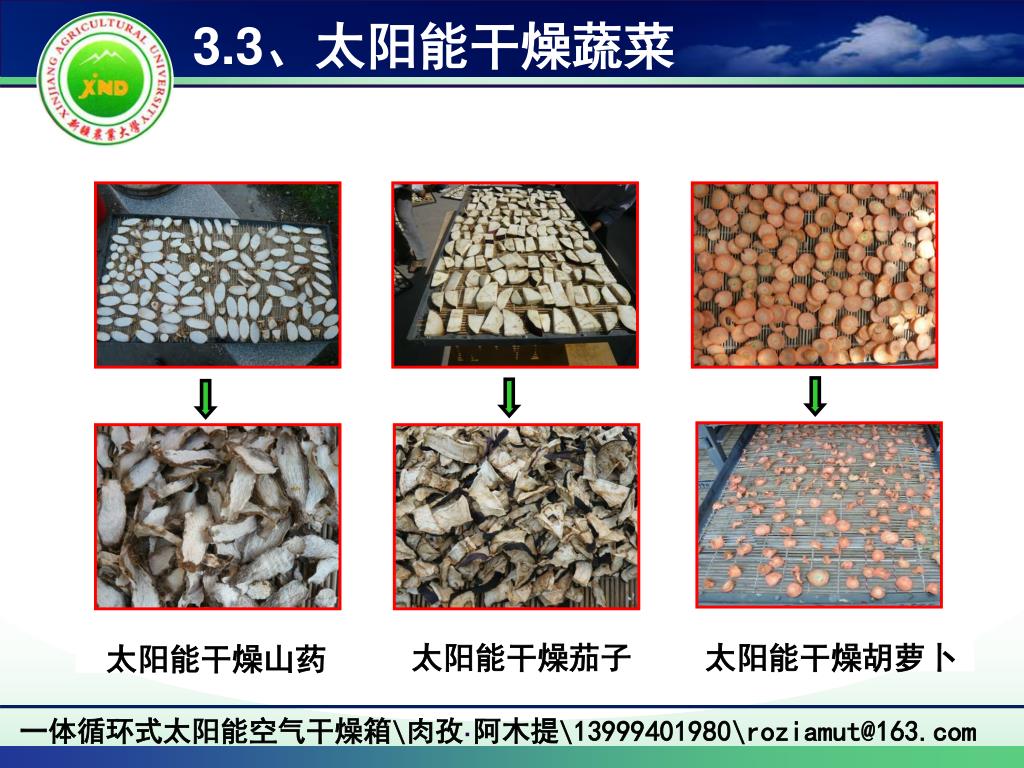

3.3、太阳能干燥蔬菜 太阳能干燥茄子 太阳能干燥胡萝卜 太阳能干燥山药

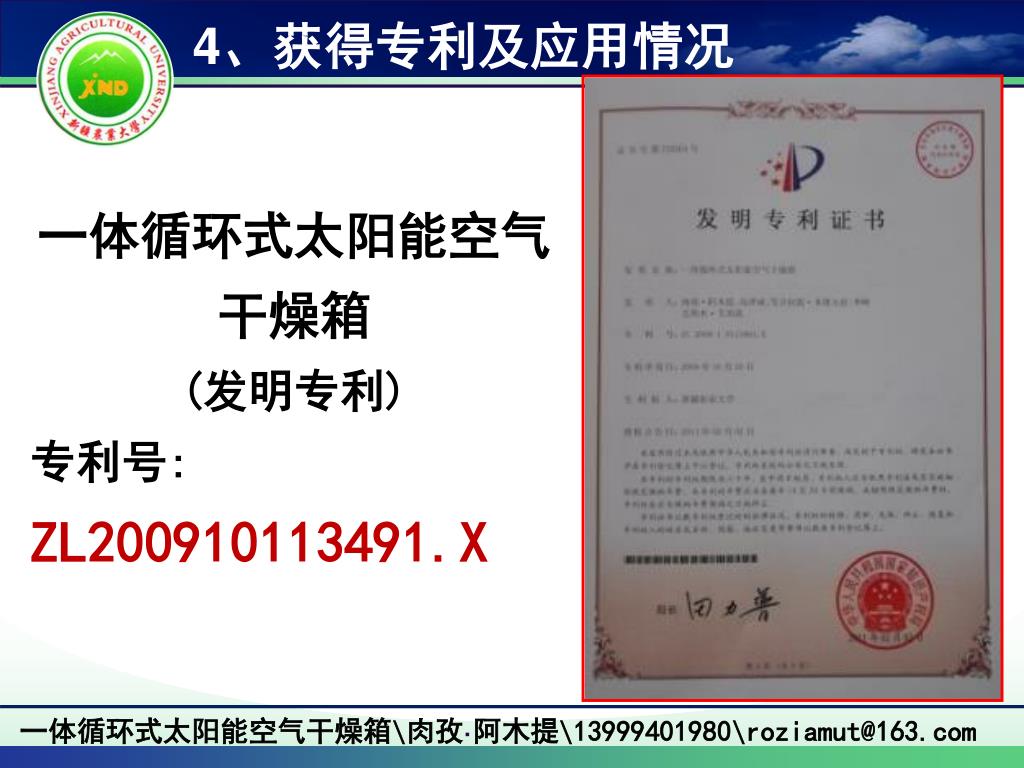

4、获得专利及应用情况 一体循环式太阳能空气干燥箱 (发明专利) 专利号: ZL200910113491.X

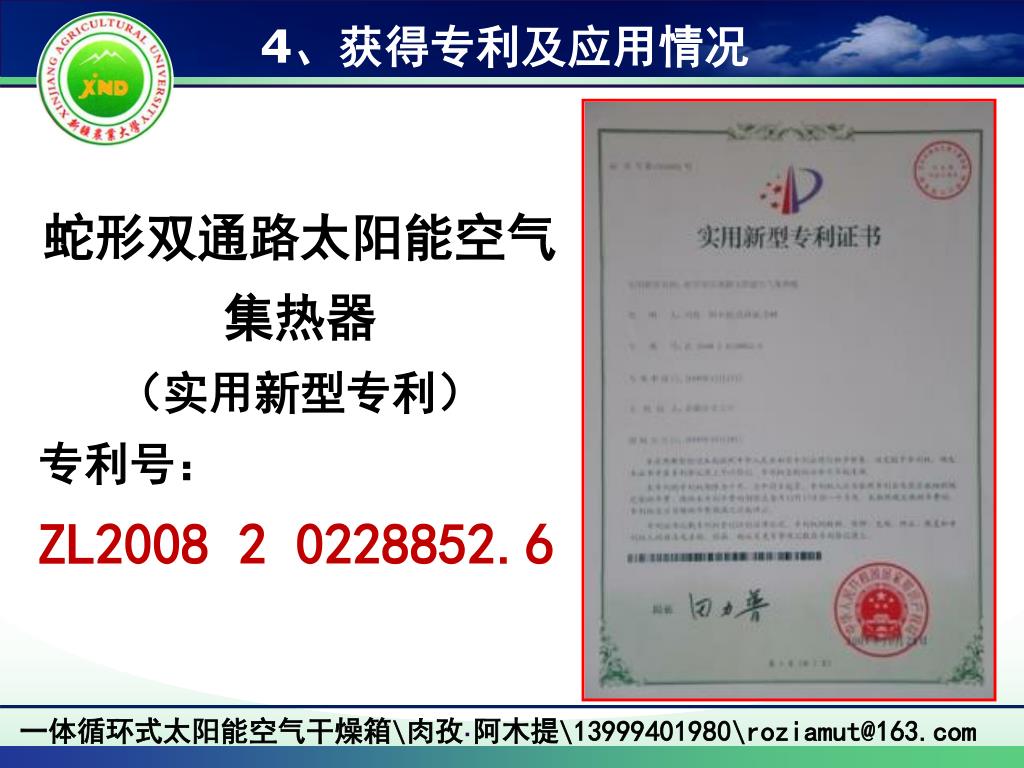

4、获得专利及应用情况 蛇形双通路太阳能空气集热器 (实用新型专利) 专利号: ZL2008 2 0228852.6

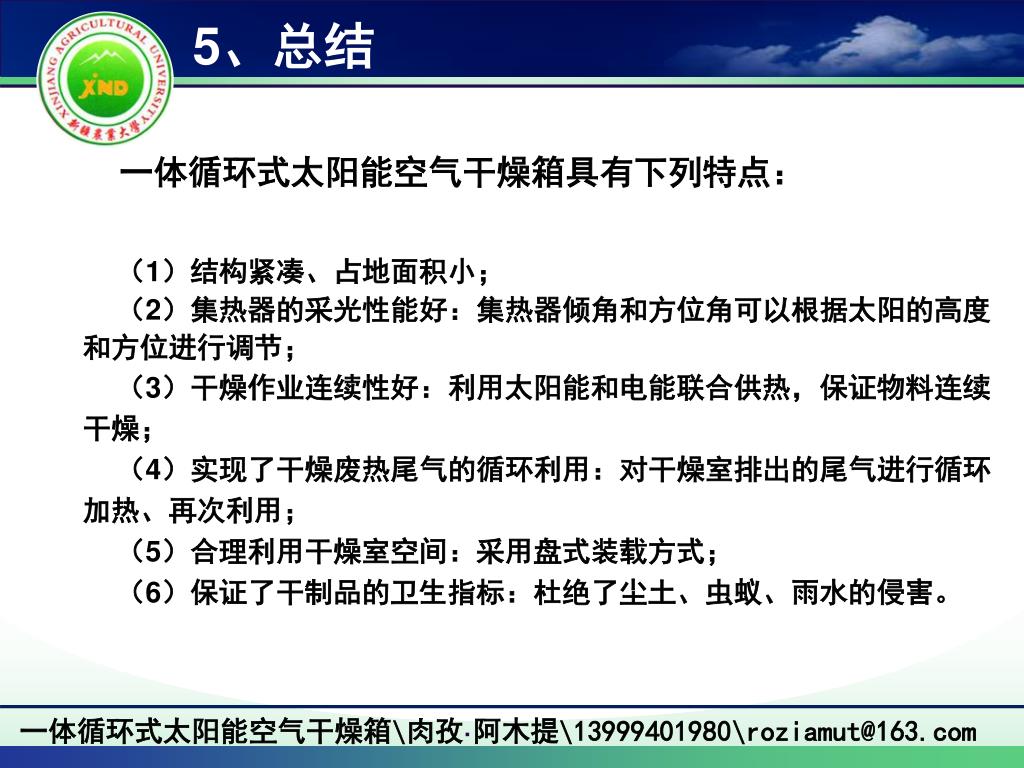

5、总结 一体循环式太阳能空气干燥箱具有下列特点: (1)结构紧凑、占地面积小; (2)集热器的采光性能好:集热器倾角和方位角可以根据太阳的高度和方位进行调节; (3)干燥作业连续性好:利用太阳能和电能联合供热,保证物料连续干燥; (4)实现了干燥废热尾气的循环利用:对干燥室排出的尾气进行循环加热、再次利用; (5)合理利用干燥室空间:采用盘式装载方式; (6)保证了干制品的卫生指标:杜绝了尘土、虫蚁、雨水的侵害。
