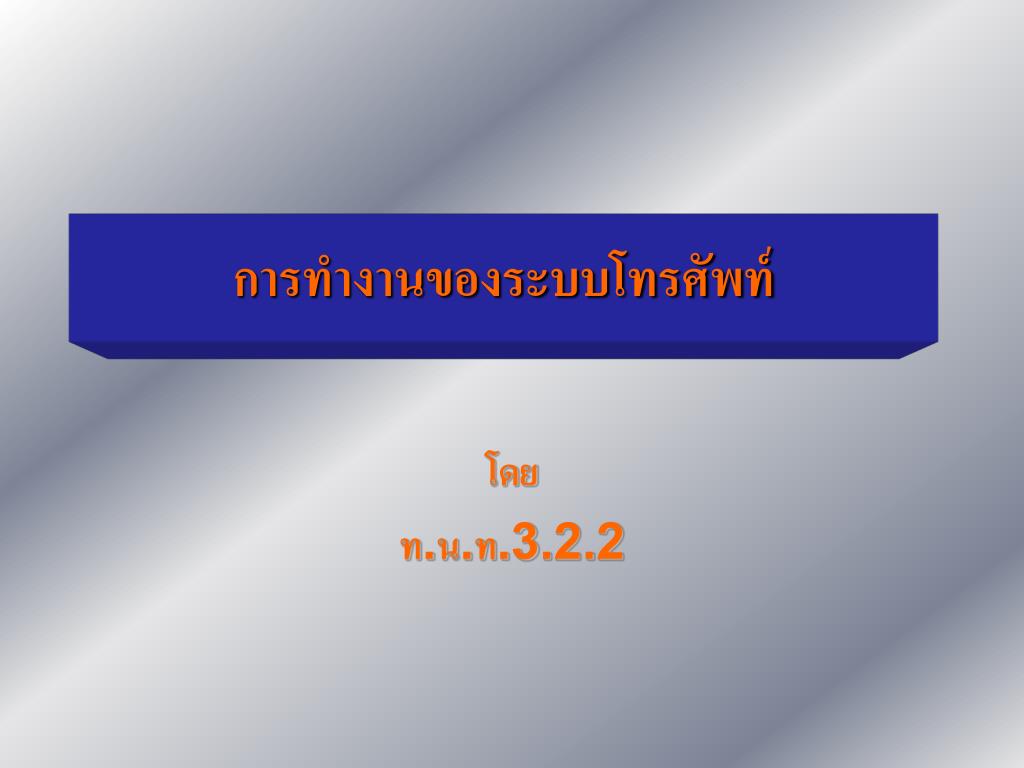

  1. การทำงานของระบบโทรศัพท์การทำงานของระบบโทรศัพท์ โดย ท.น.ท.3.2.2

  2. Telephone Network ชุมสายต่อผ่าน (Transit Exchange) ชุมสายโทรศัพท์ท้องถิ่น (Local Exchange) สถานีสื่อสัญญาณ (Transmission Node) Jumper ตู้พักปลายทาง (Distribution Point) ตู้สลับสาย (Cross Cabinet) Pot Head LU TR บ่อพัก (Man Hole) สายกระจาย (Drop Wire) MDF HOME ท่อร้อยสาย (Conduit) Secondary Cable Primary Cable เคเบิลใยแก้ว หัวต่อเคเบิล (Closure)

  3. Fiber Optic Transmission Remote Switching Unit Remote Switching Unit Laser Diode Avalanche Photo Diode Analog/Digital Converter Light Source Laser/LED Photo Electric Effect Digital /Analog Converter Fiber-Optic Cable Fiber-Optic Cable Repeater Type Single Mode Fiber Optic DimensionCore/Clad 8/125, 9/125 10-6 m Loss 0.4 dB/km

  4. NEAX 61 E System Basic Structure Application Subsystem Switching Subsystem Time Division Network Time Switch Terminal Circuit Interface circuit S M U X Space Switch P M U X Controller Time Switch Speech Path Controller S M U X Operation and Maintenance System Processor Subsystem Call Processor Call Processor Memory Memory Alarm Display Bus Controller Magnetic Tape Unit O & M Terminal Test and Supervision O & M Processor Memory High Integrated Bus

  5. Thank You For Joining Us
