  1. 第28章 不均匀性 Discontinueity 可以这样说：组成系统是由传输线+功能电路，这中间会遇到大量的不均匀性或者说不连续性。对于不均性的研究有两个方面，不均匀性分析方法和不均匀性的应用。

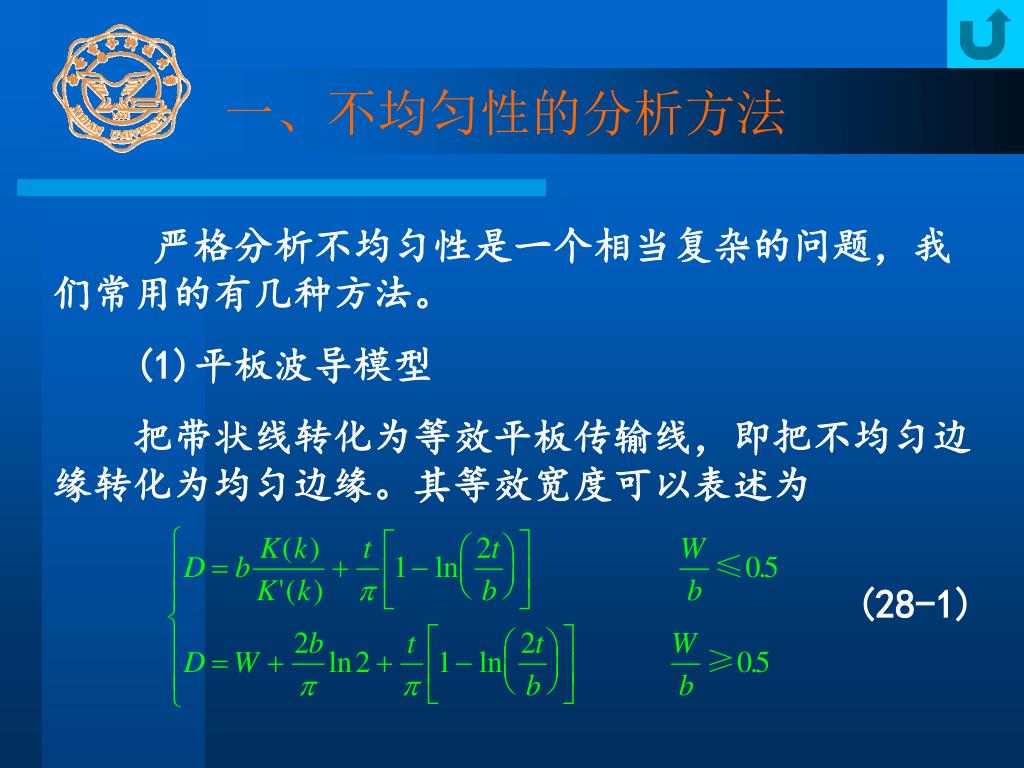

  2. 一、不均匀性的分析方法 严格分析不均匀性是一个相当复杂的问题，我们常用的有几种方法。 (1)平板波导模型 把带状线转化为等效平板传输线，即把不均匀边缘转化为均匀边缘。其等效宽度可以表述为 (28-1)

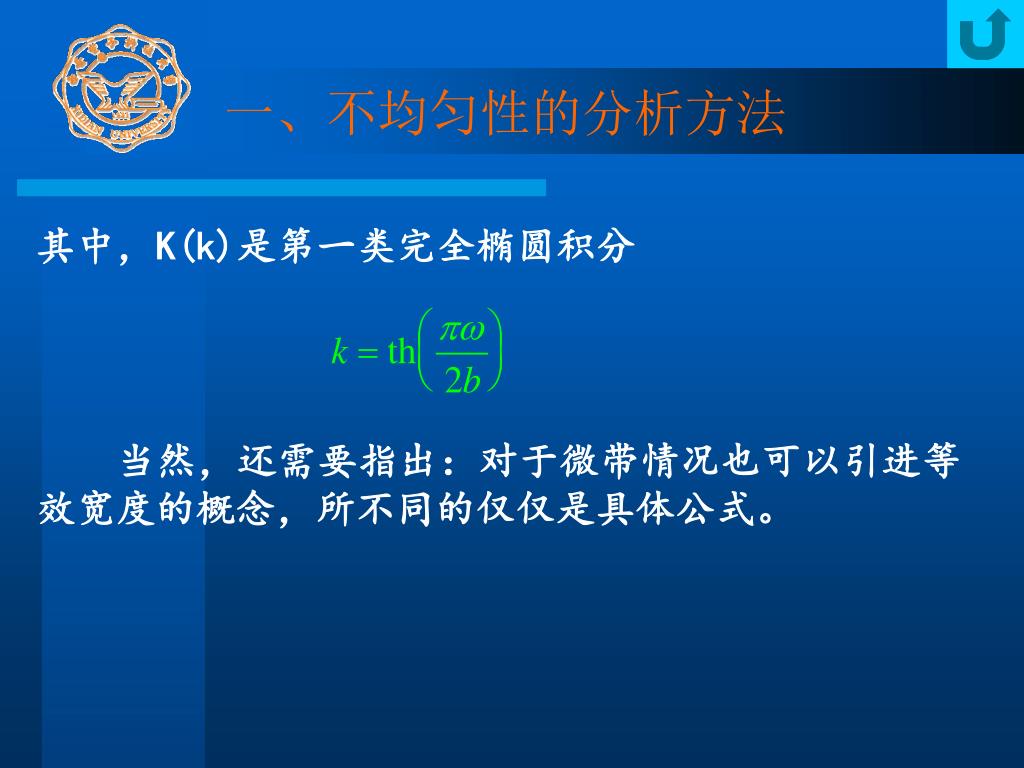

  3. 一、不均匀性的分析方法 其中，K(k)是第一类完全椭圆积分 当然，还需要指出：对于微带情况也可以引进等效宽度的概念，所不同的仅仅是具体公式。

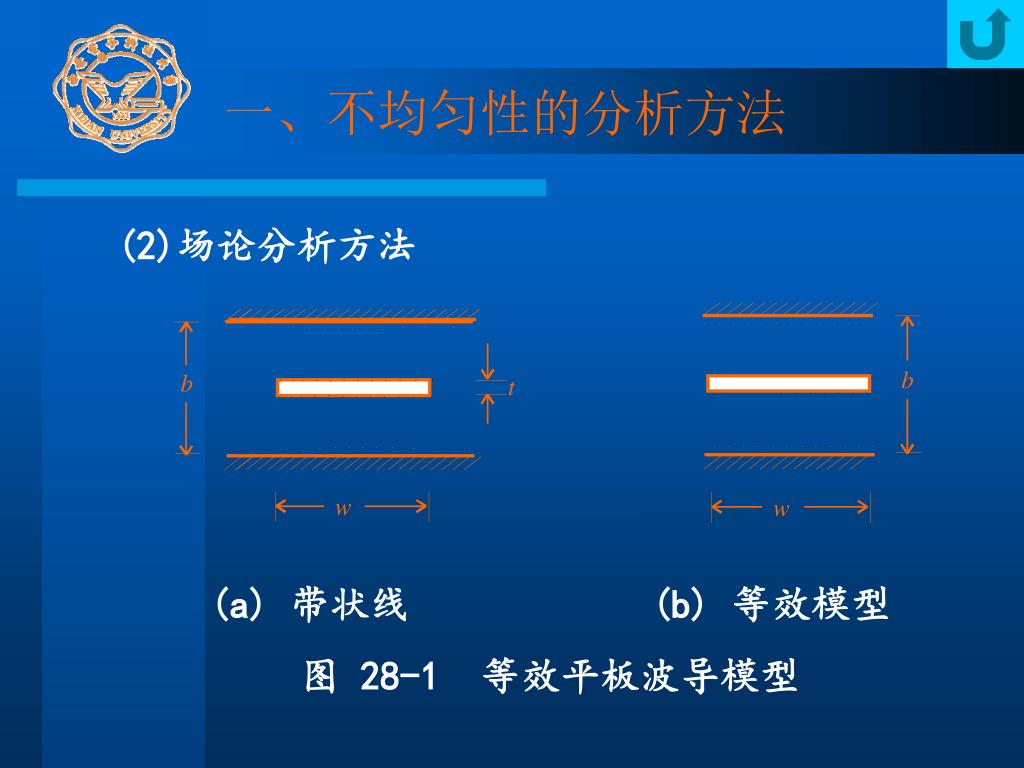

  4. 一、不均匀性的分析方法 (2)场论分析方法 (a) 带状线 (b) 等效模型 图 28-1 等效平板波导模型

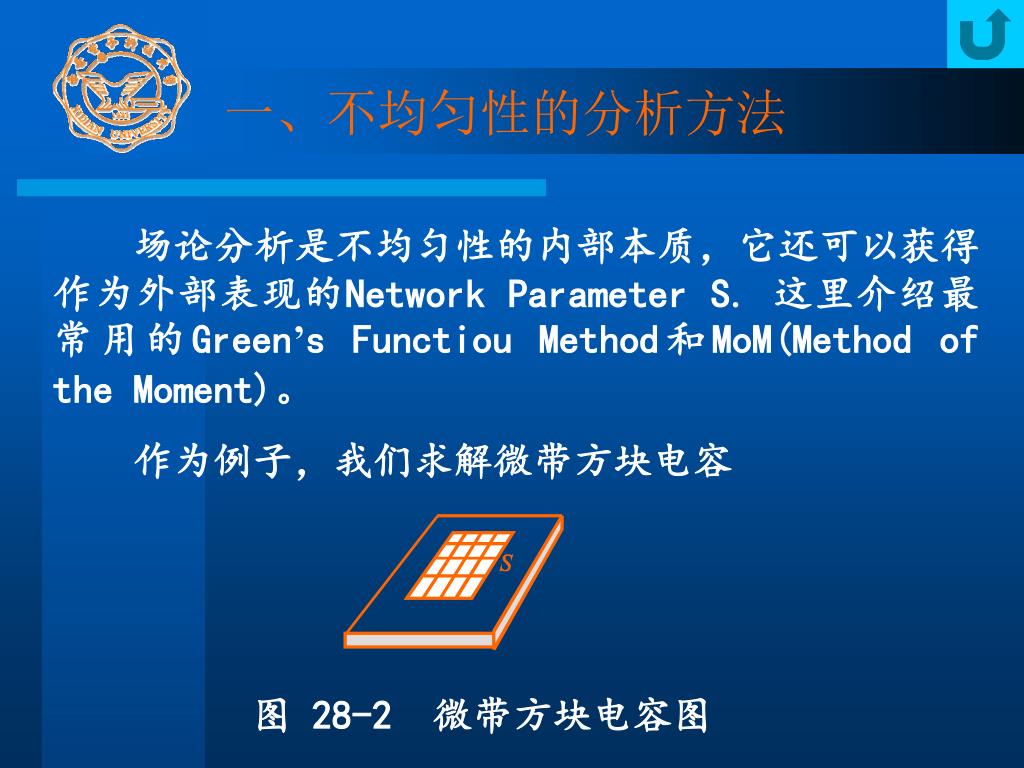

  5. 一、不均匀性的分析方法 场论分析是不均匀性的内部本质，它还可以获得作为外部表现的Network Parameter S. 这里介绍最常用的Green’s Functiou Method和MoM(Method of the Moment)。 作为例子，我们求解微带方块电容 图 28-2 微带方块电容图

  6. 一、不均匀性的分析方法 · 求出任一小块介质的Green’s Function 但是必须指出：它与微带传输线的介质Green’s Function不同。 这里是三维情况，则有 · 设 点导体电位是 ， 点面电荷密度是 。 (28-2) · 建立Matrix equation

  7. 一、不均匀性的分析方法 又设 可知 (28-3) 注意到 得联合方程 (28-4)

  8. 一、不均匀性的分析方法 形式上可求出 (28-5)

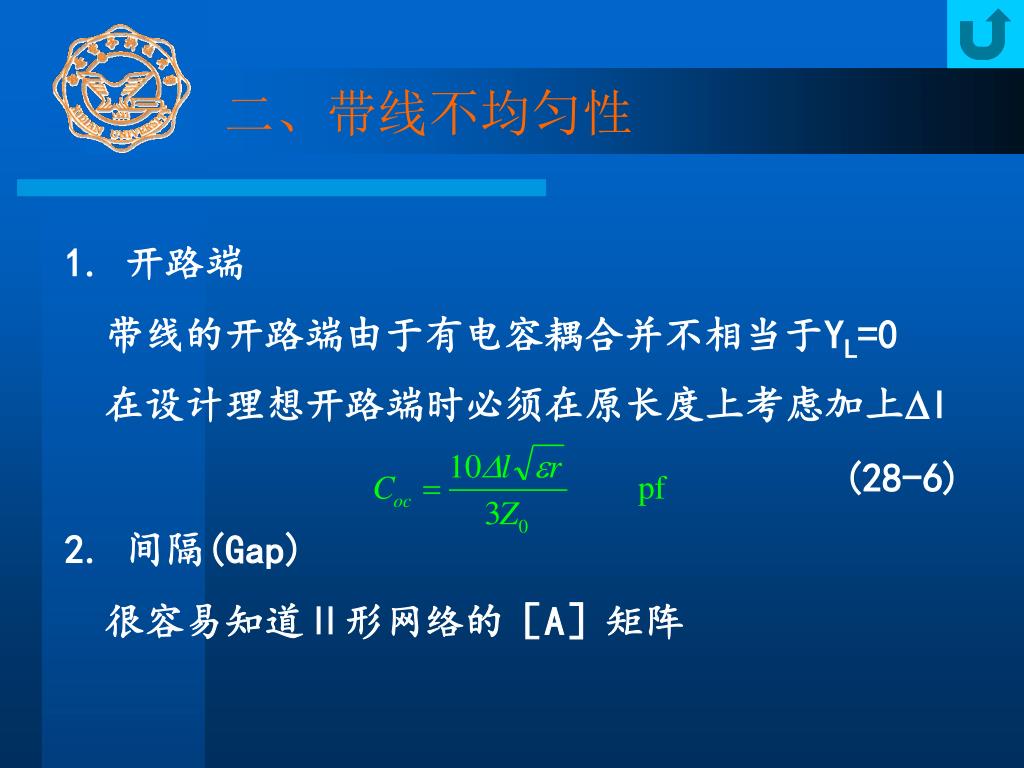

  9. 二、带线不均匀性 1. 开路端 带线的开路端由于有电容耦合并不相当于YL=0 在设计理想开路端时必须在原长度上考虑加上l (28-6) 2. 间隔(Gap) 很容易知道Ⅱ形网络的［A］矩阵

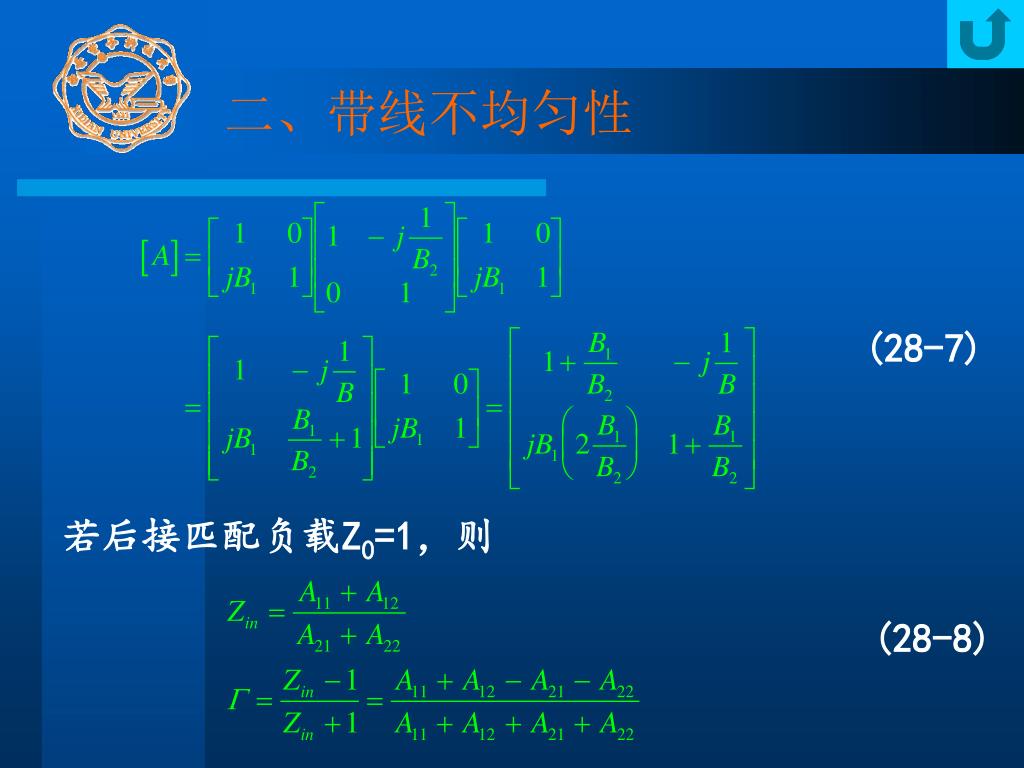

  10. 二、带线不均匀性 (28-7) 若后接匹配负载Z0=1，则 (28-8)

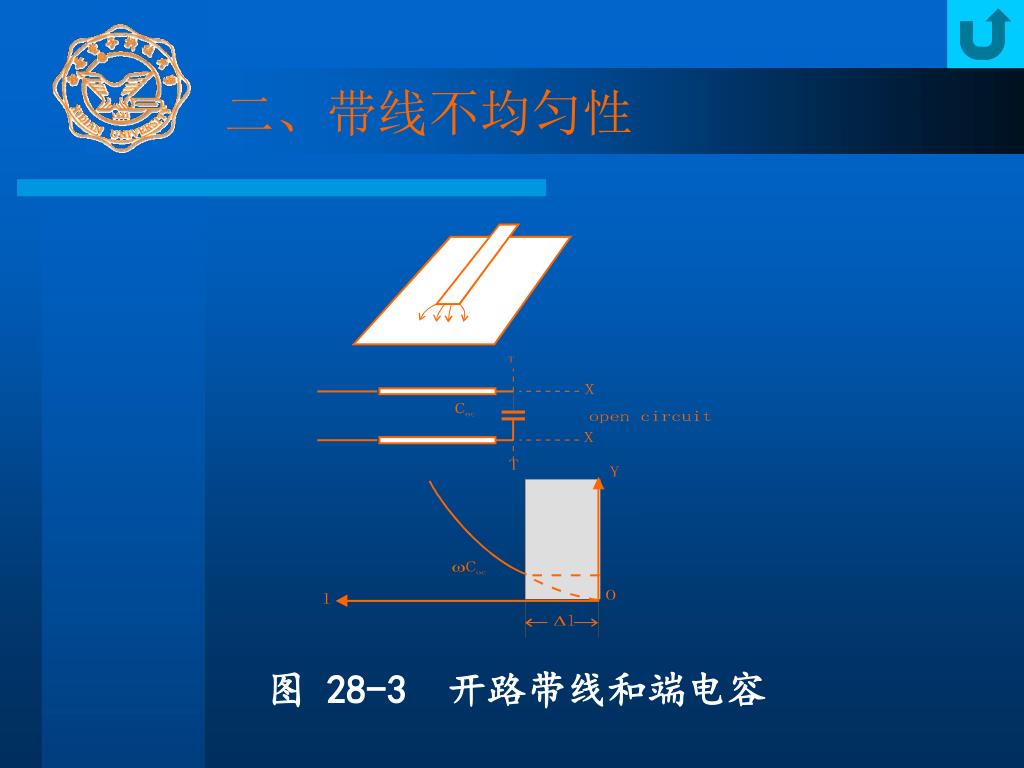

  11. 二、带线不均匀性 图 28-3 开路带线和端电容

  12. 二、带线不均匀性 图 28-4 间隔和等效电路 最后得到驻波比

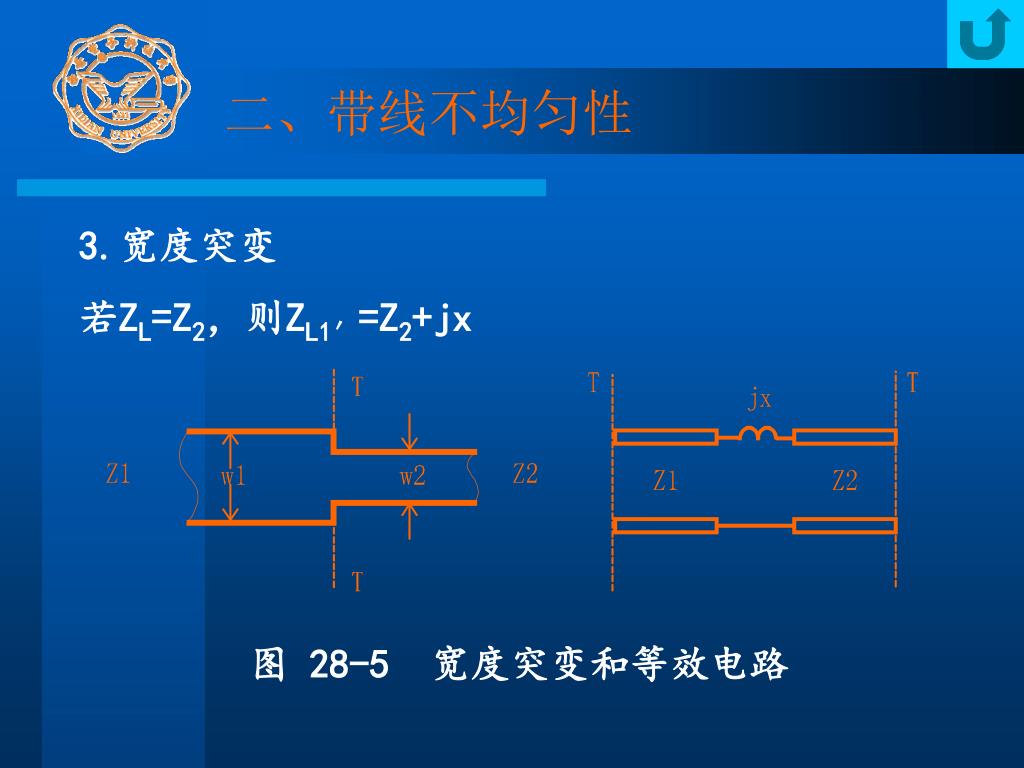

  13. 二、带线不均匀性 3.宽度突变 若ZL=Z2，则ZL1′=Z2+jx 图 28-5 宽度突变和等效电路

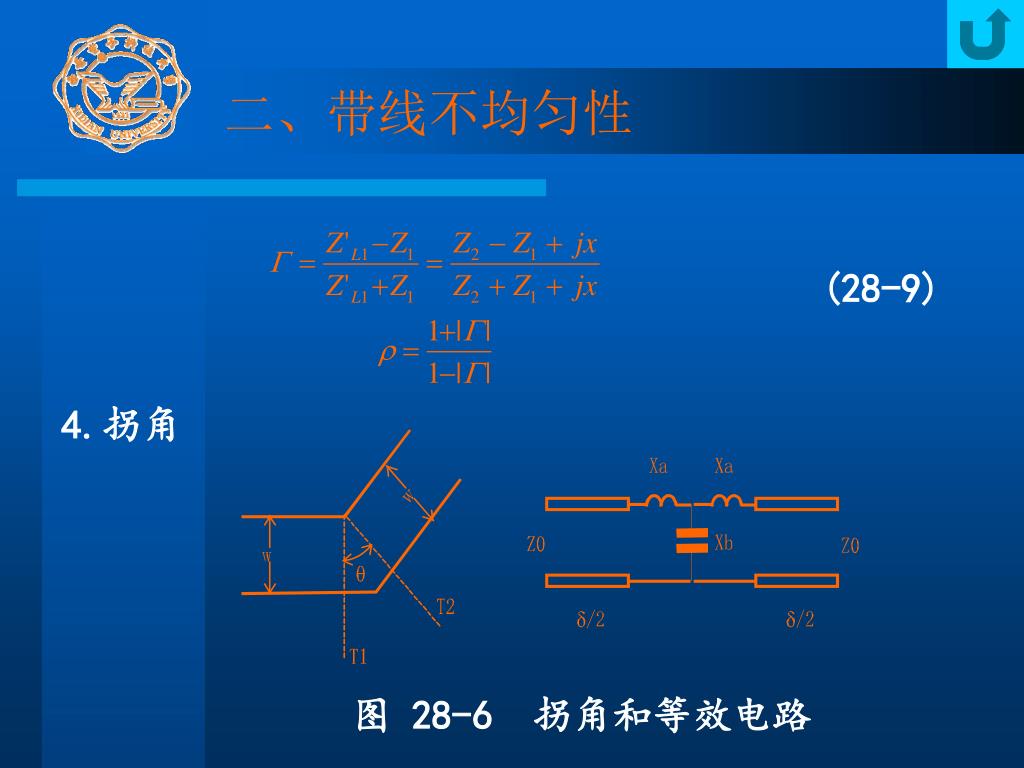

  14. 二、带线不均匀性 (28-9) 4.拐角 图 28-6 拐角和等效电路

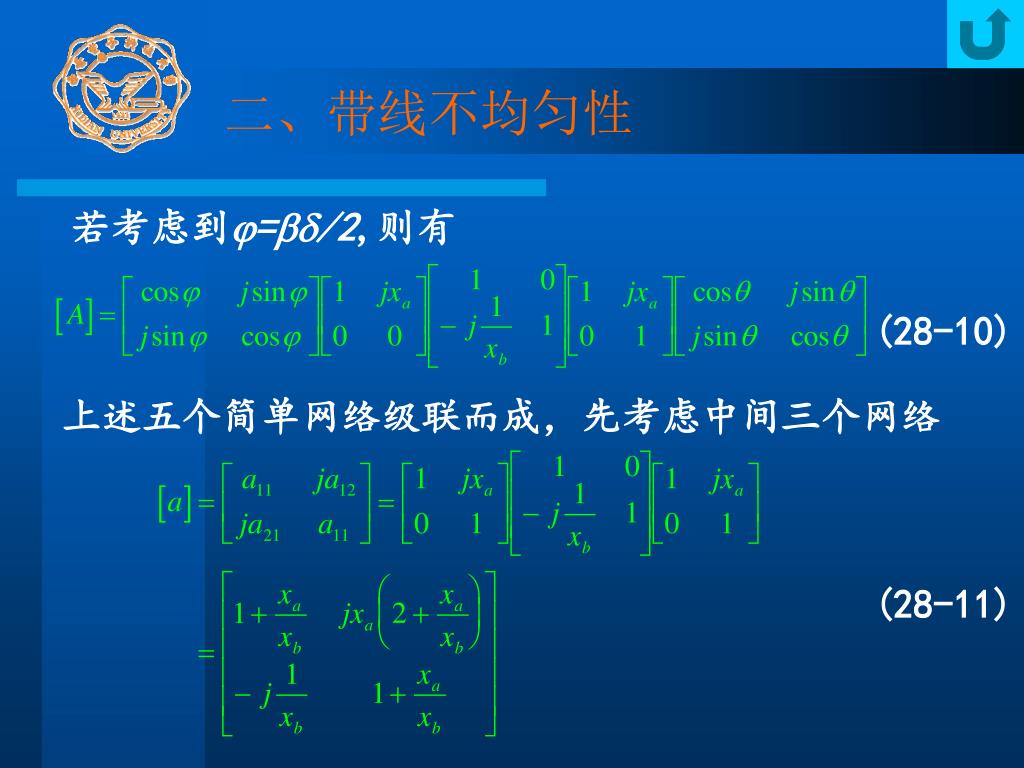

  15. 二、带线不均匀性 若考虑到=/2,则有 (28-10) 上述五个简单网络级联而成，先考虑中间三个网络 (28-11)

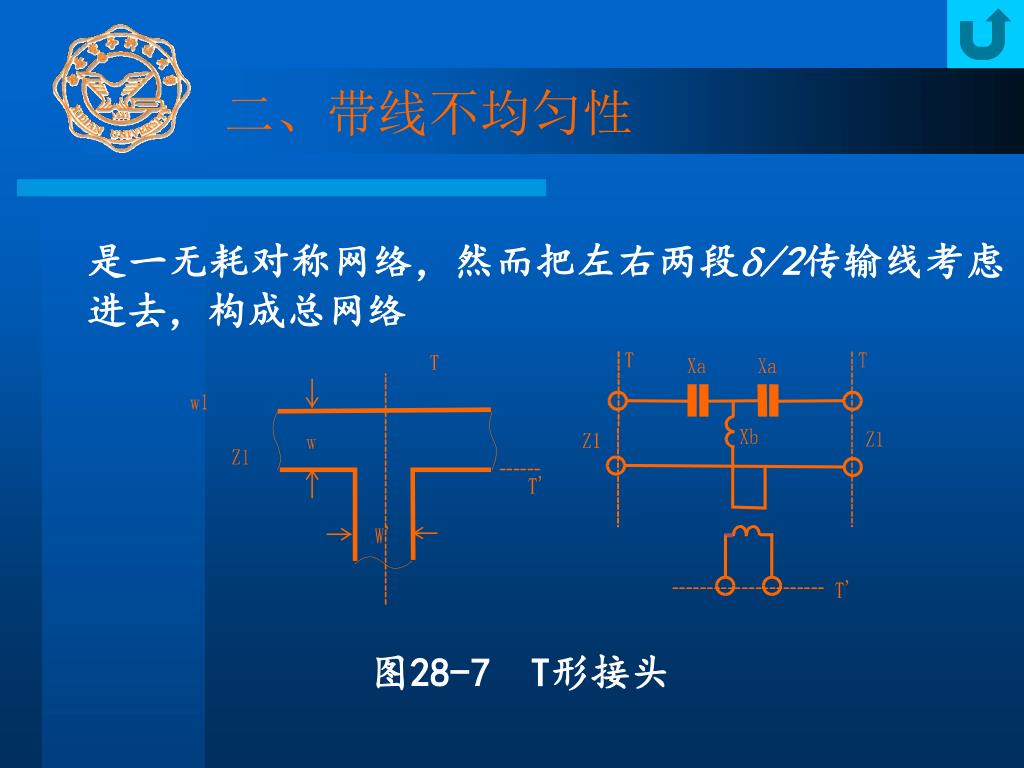

  16. 二、带线不均匀性 是一无耗对称网络，然而把左右两段/2传输线考虑进去，构成总网络 图28-7 T形接头

  17. 二、带线不均匀性 (28-12)

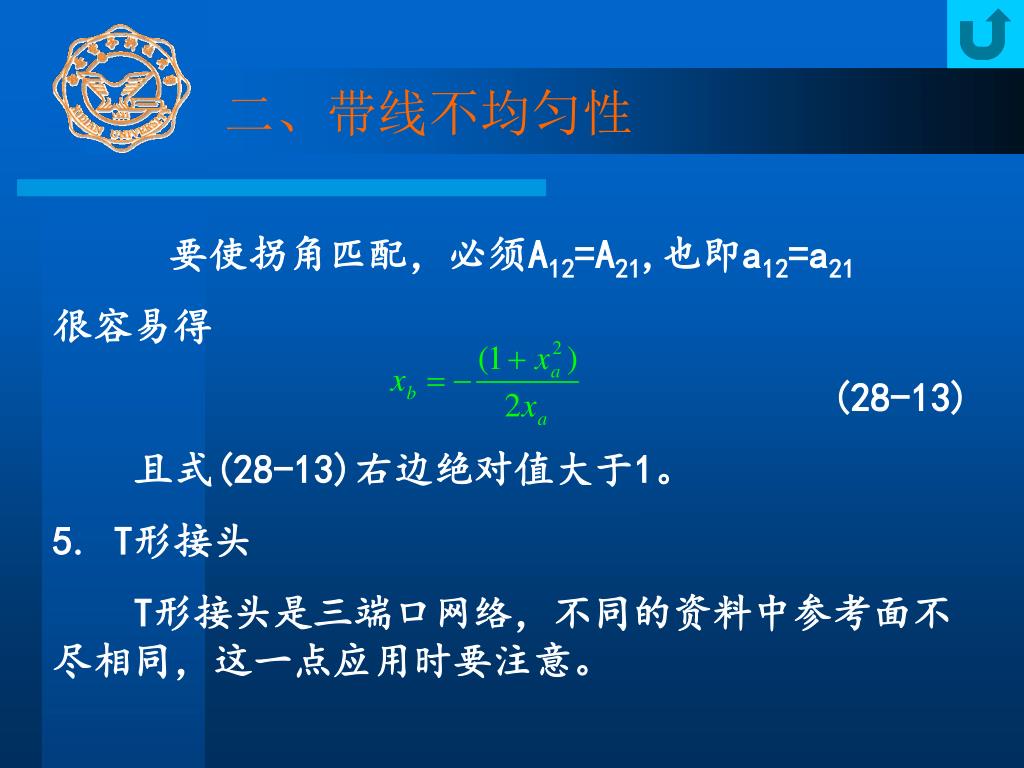

  18. 二、带线不均匀性 要使拐角匹配，必须A12=A21,也即a12=a21 很容易得 (28-13) 且式(28-13)右边绝对值大于1。 5. T形接头 T形接头是三端口网络，不同的资料中参考面不尽相同，这一点应用时要注意。

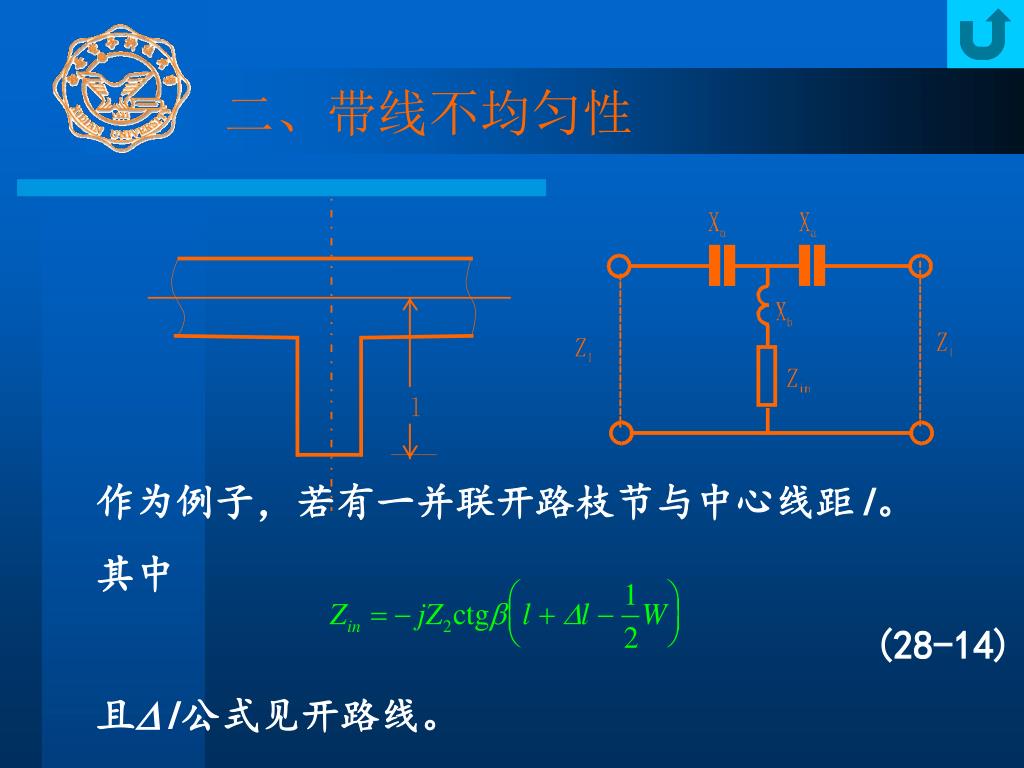

  19. 二、带线不均匀性 作为例子，若有一并联开路枝节与中心线距l。 其中 (28-14) 且l公式见开路线。

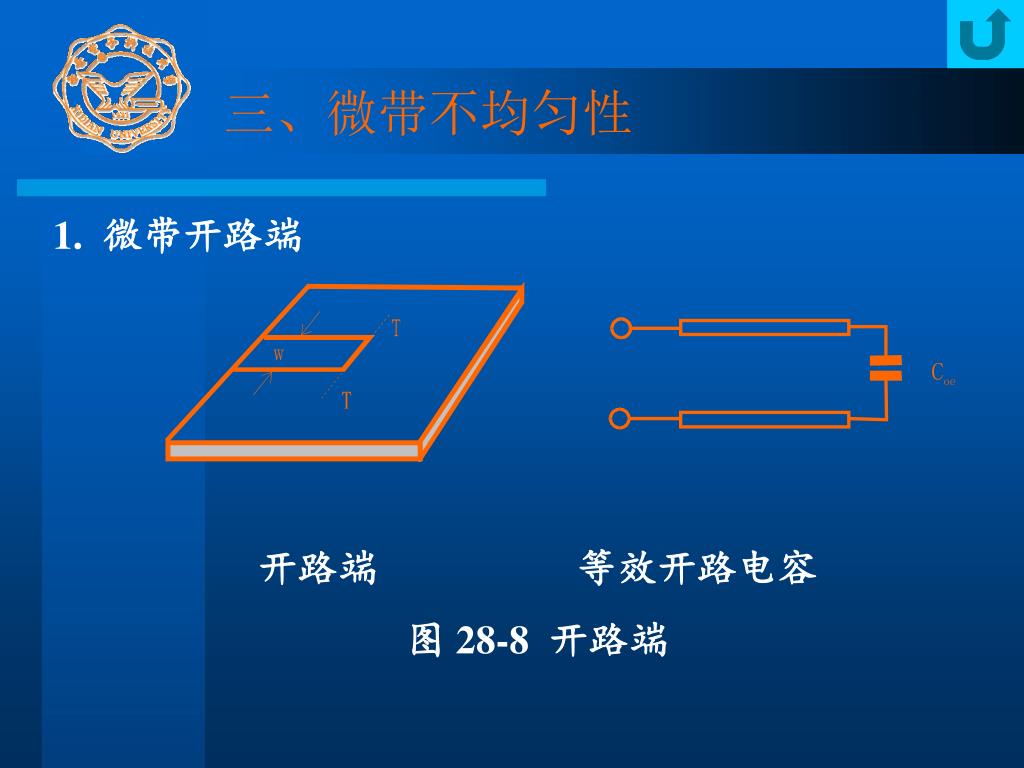

  20. 三、微带不均匀性 1. 微带开路端 开路端 等效开路电容 图 28-8 开路端

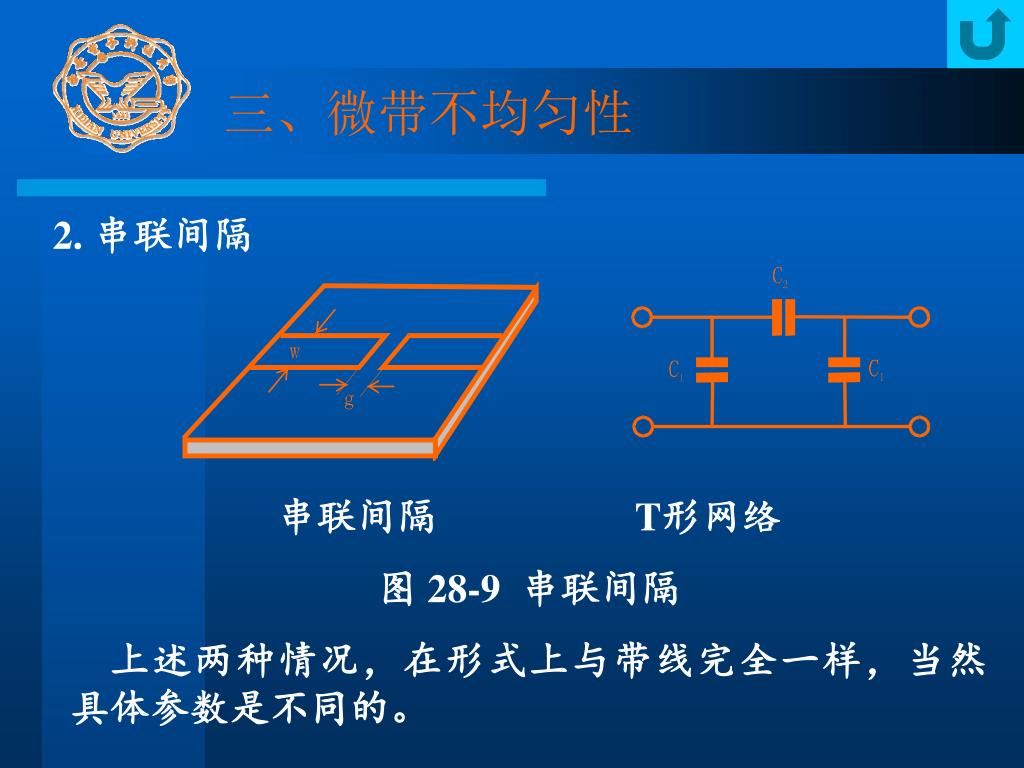

  21. 三、微带不均匀性 2. 串联间隔 串联间隔 T形网络 图 28-9 串联间隔 上述两种情况，在形式上与带线完全一样，当然具体参数是不同的。

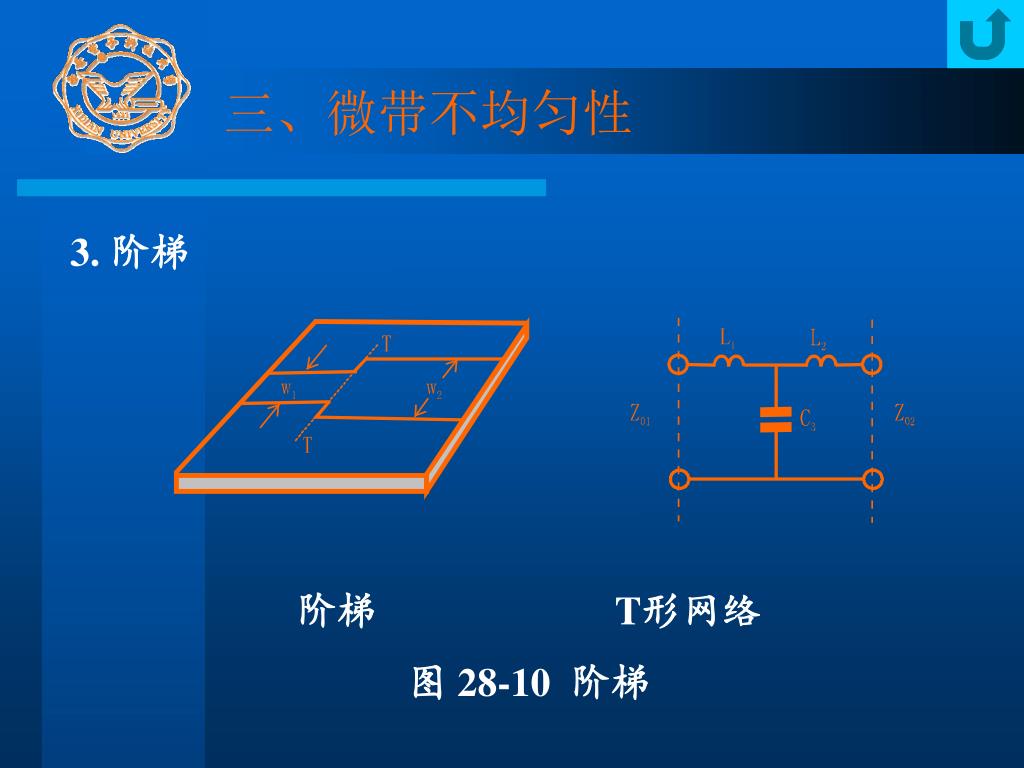

  22. 三、微带不均匀性 3. 阶梯 阶梯 T形网络 图 28-10 阶梯

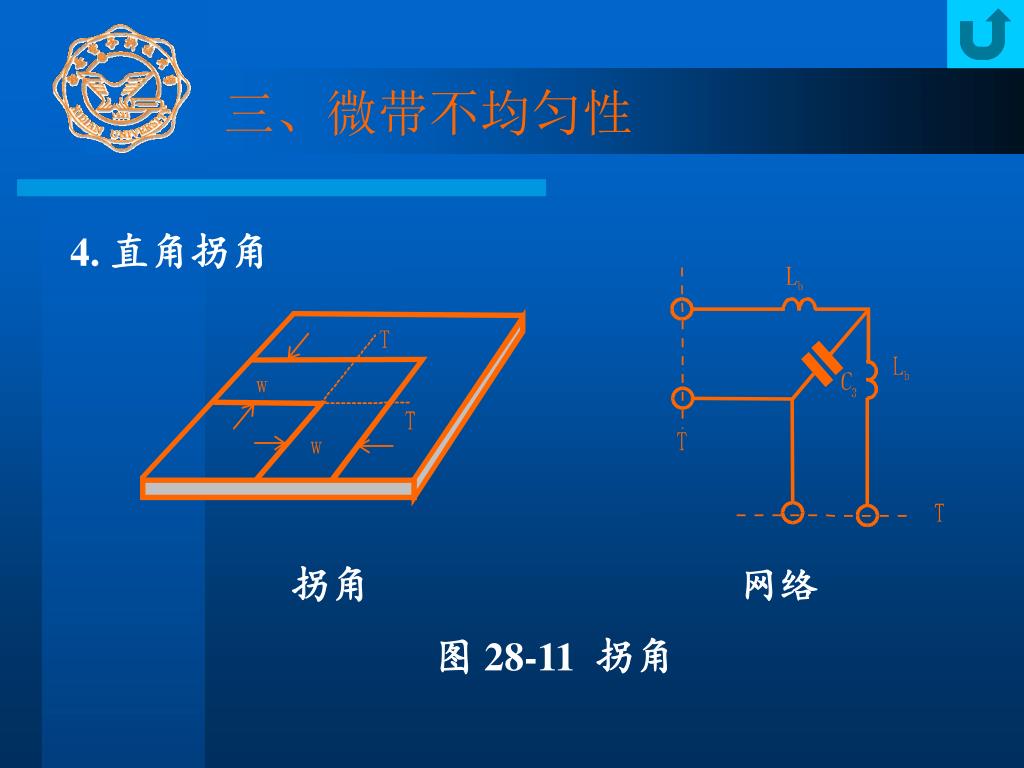

  23. 三、微带不均匀性 4. 直角拐角 拐角 网络 图 28-11 拐角

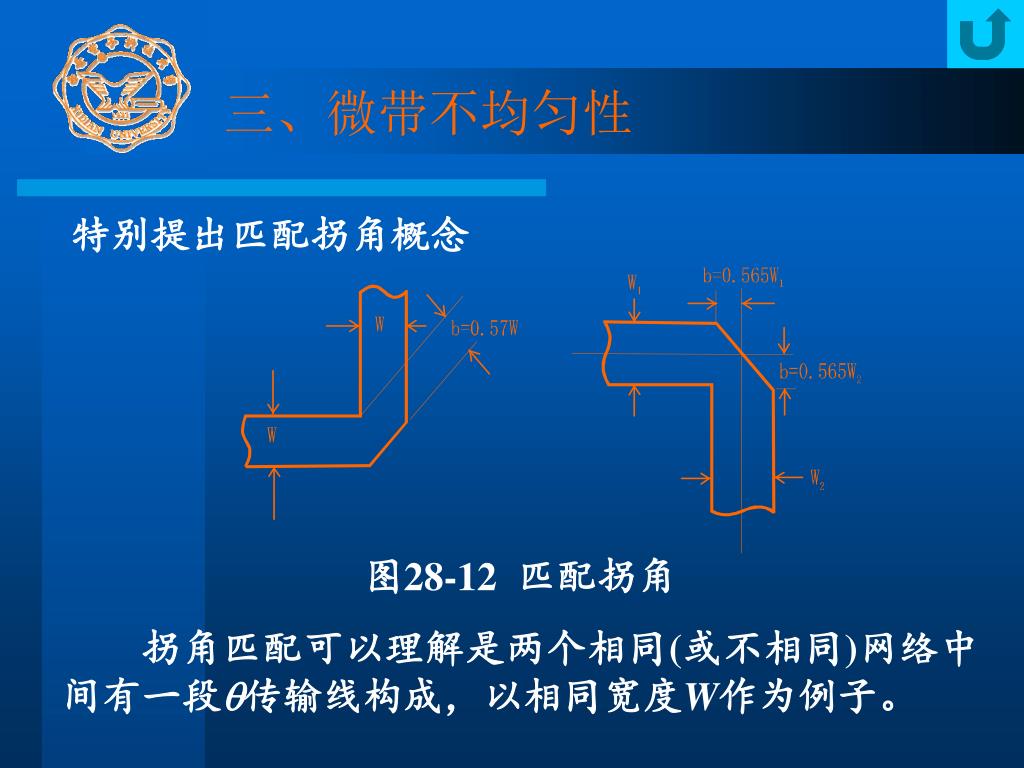

  24. 三、微带不均匀性 特别提出匹配拐角概念 图28-12 匹配拐角 拐角匹配可以理解是两个相同(或不相同)网络中间有一段传输线构成，以相同宽度W作为例子。

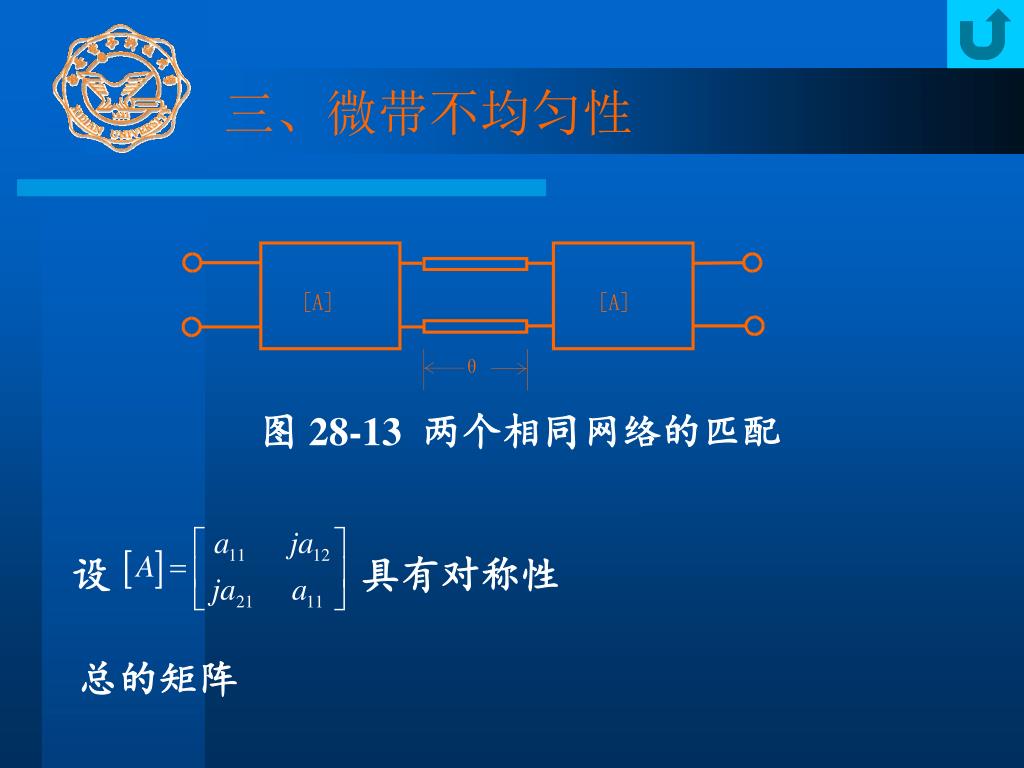

  25. 三、微带不均匀性 图 28-13 两个相同网络的匹配 设 具有对称性 总的矩阵

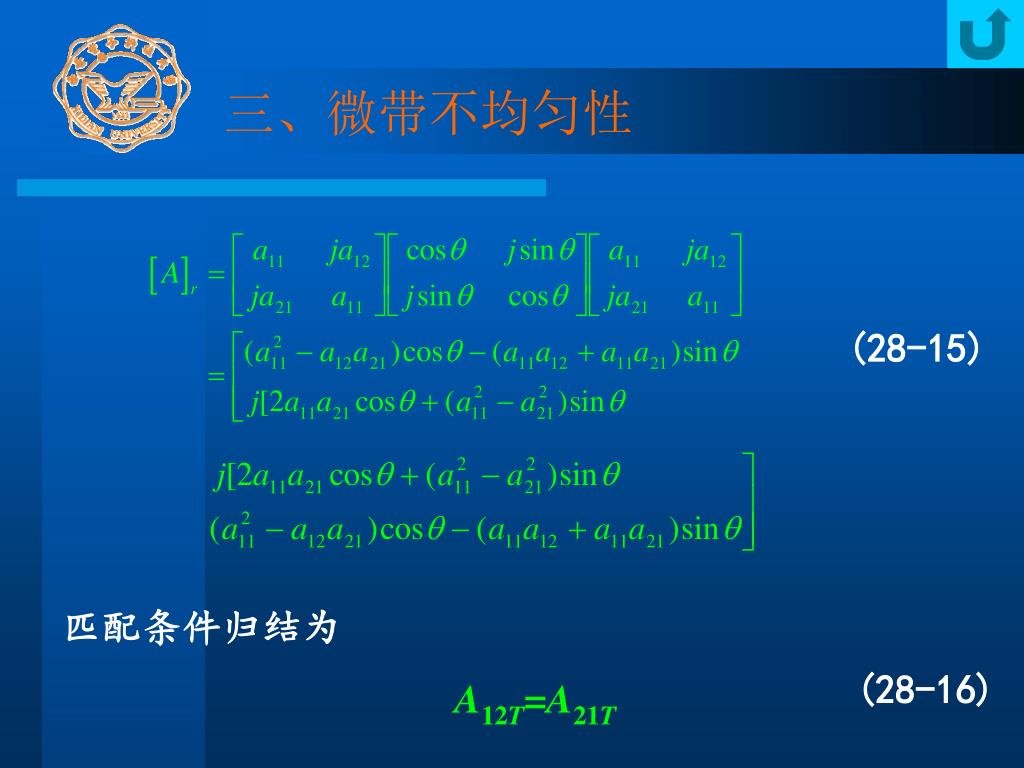

  26. 三、微带不均匀性 (28-15) 匹配条件归结为 A12T=A21T (28-16)

  27. 三、微带不均匀性 容易得到 (28-17) 5. T形接头

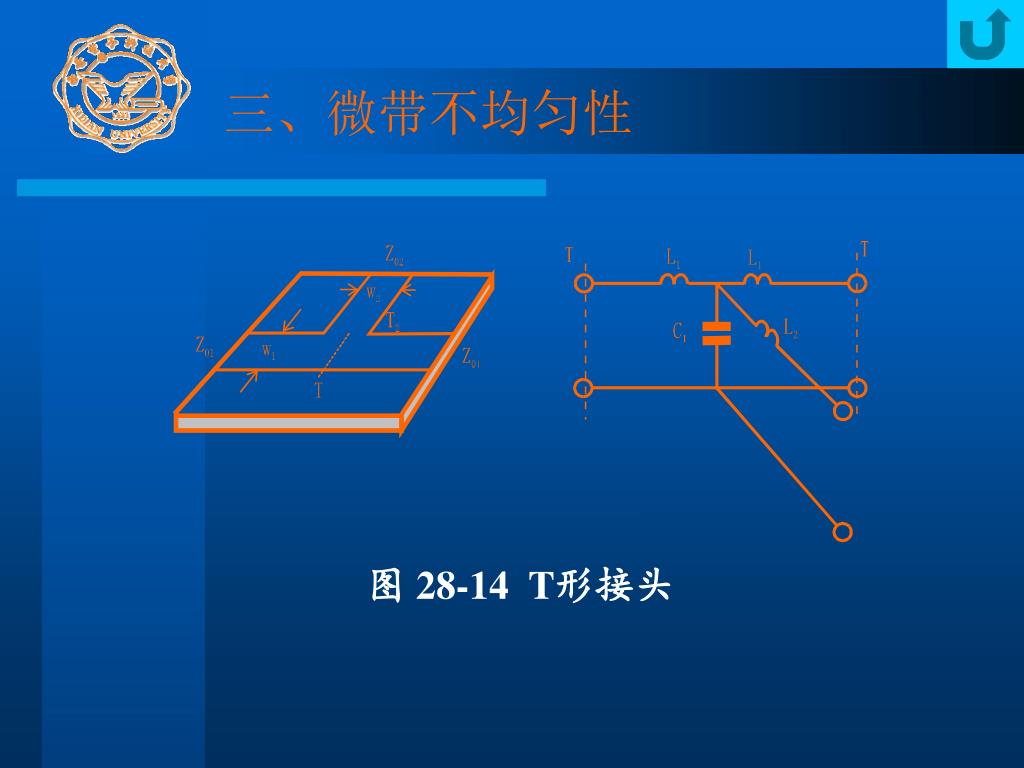

  28. 三、微带不均匀性 图 28-14 T形接头

  29. 一、已知对称耦合微带w/h=1.0，s/h= 0.2填充求奇偶模参数 。 PROBLEM 28
