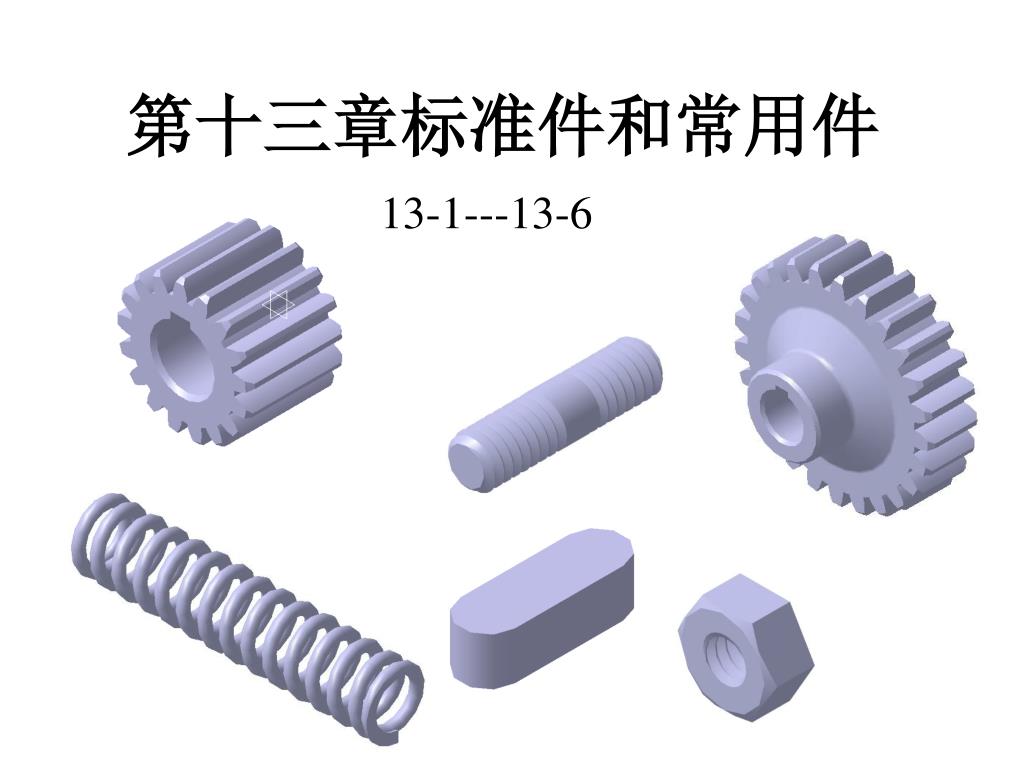

  1. 第十三章标准件和常用件 13-1---13-6

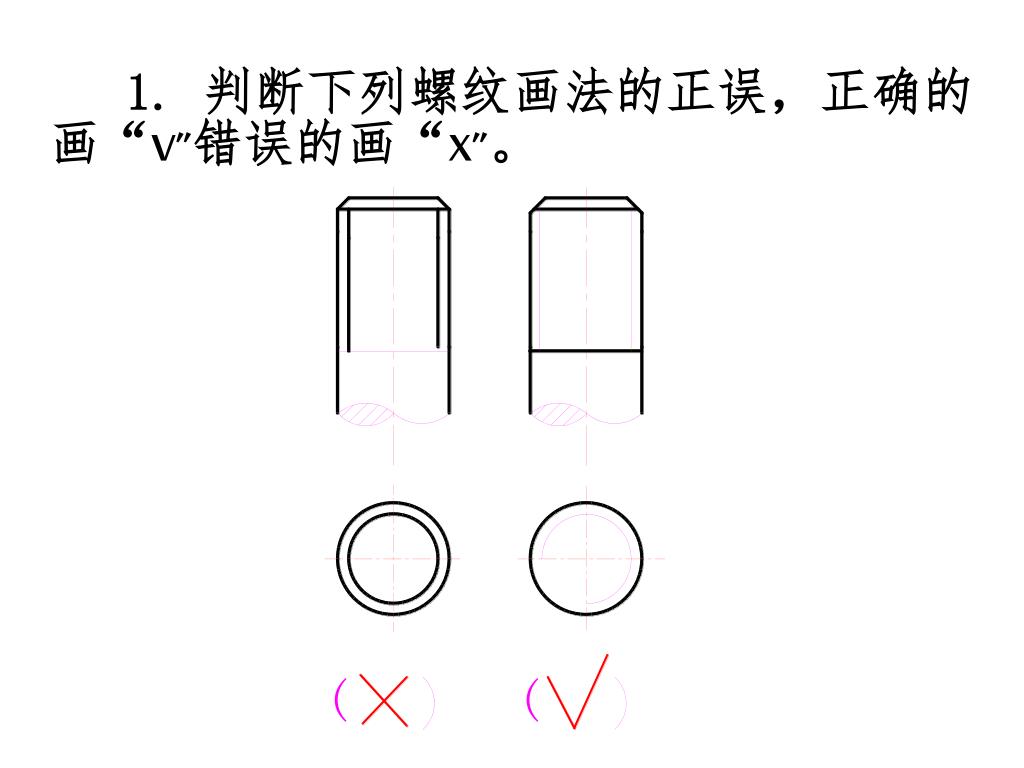

  2. 1. 判断下列螺纹画法的正误，正确的画“V”错误的画“X”。

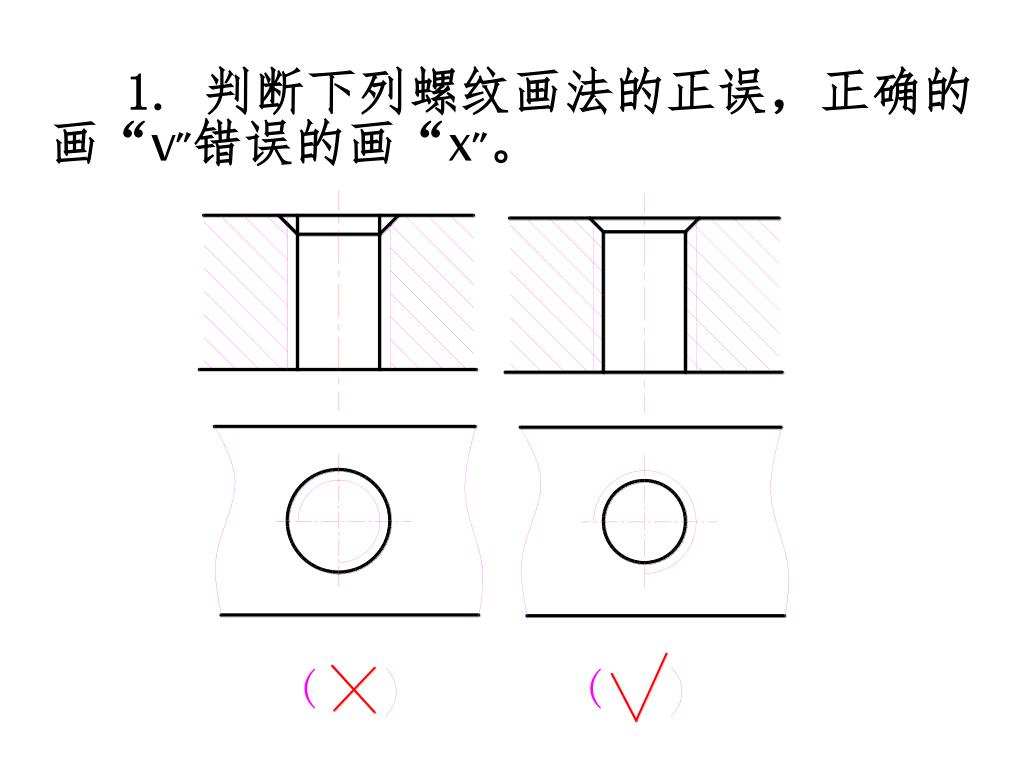

  3. 1. 判断下列螺纹画法的正误，正确的画“V”错误的画“X”。

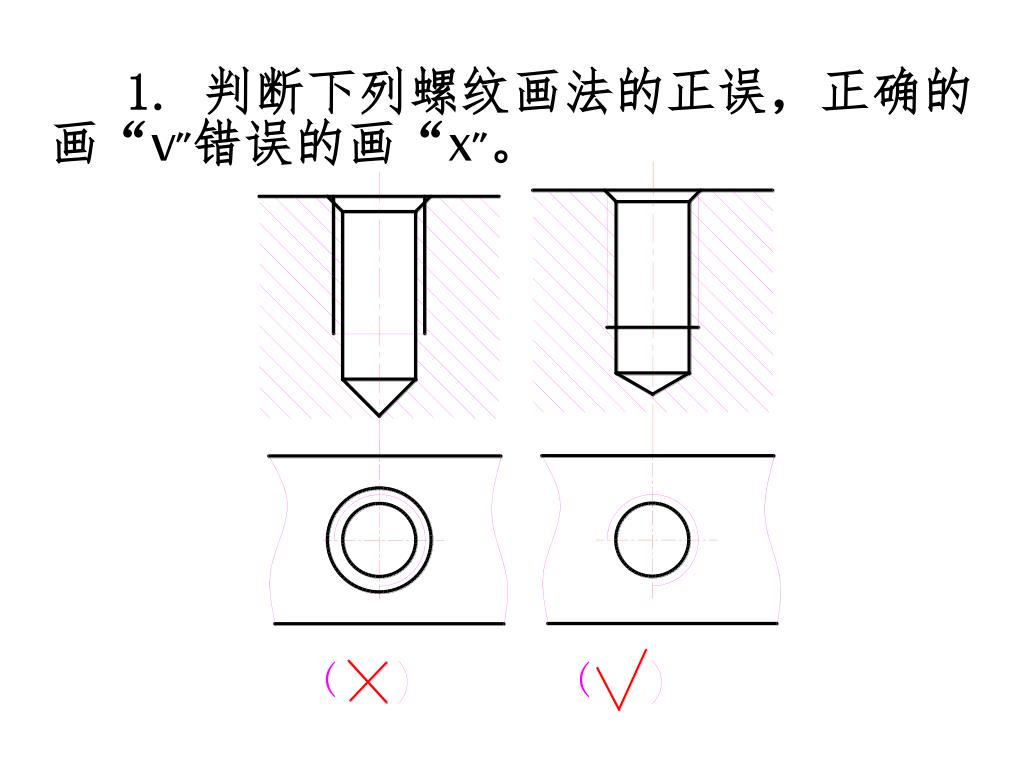

  4. 1. 判断下列螺纹画法的正误，正确的画“V”错误的画“X”。

  5. 2 找出下列螺纹和螺纹联接画法上的错误（错误处画X),并在下方画出正确的图形。 （1）

  6. 2 找出下列螺纹和螺纹联接画法上的错误（错误处画X),并在下方画出正确的图形。 （2）

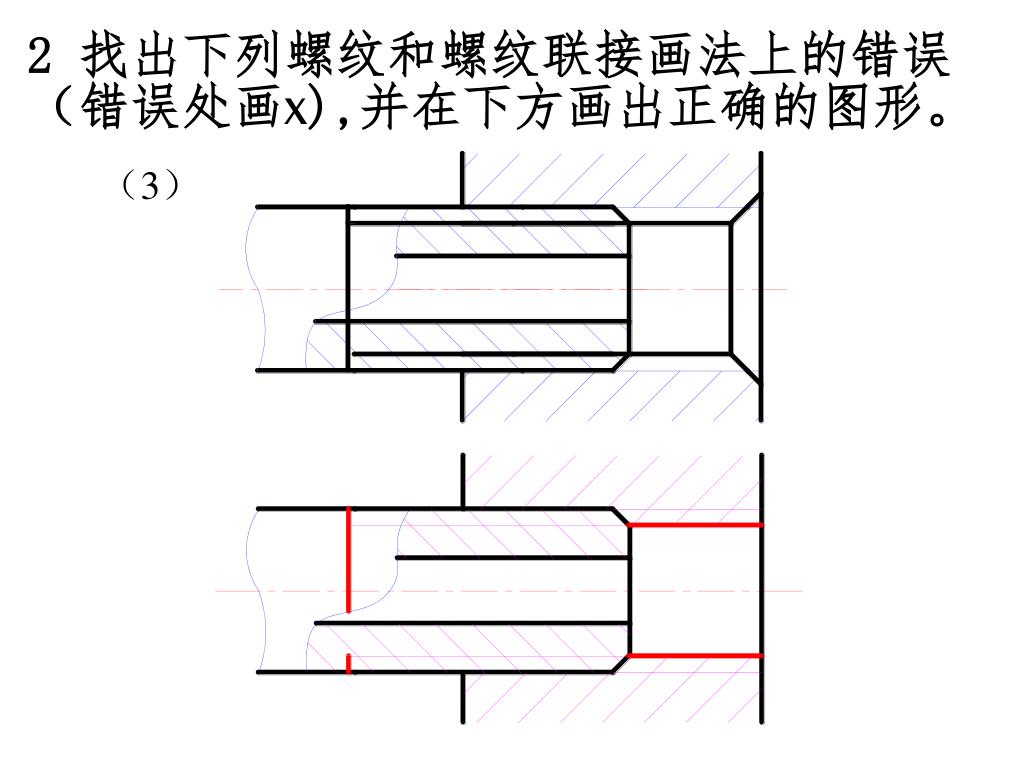

  7. 2 找出下列螺纹和螺纹联接画法上的错误（错误处画X),并在下方画出正确的图形。 （3）

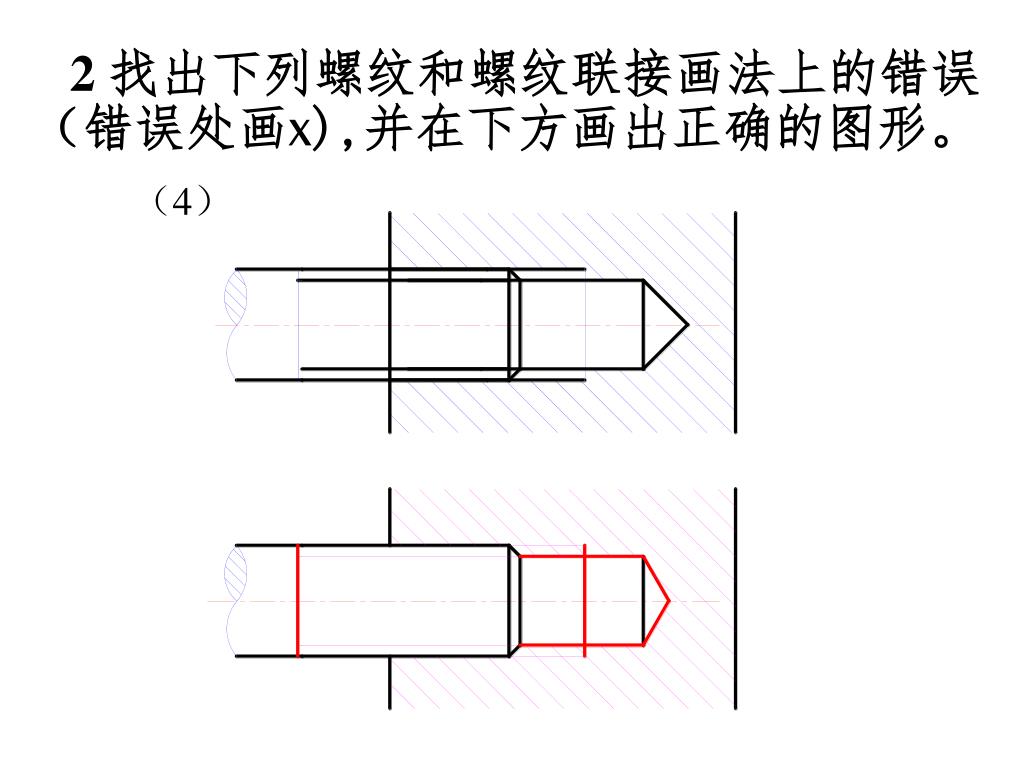

  8. 2 找出下列螺纹和螺纹联接画法上的错误（错误处画X),并在下方画出正确的图形。 （4）

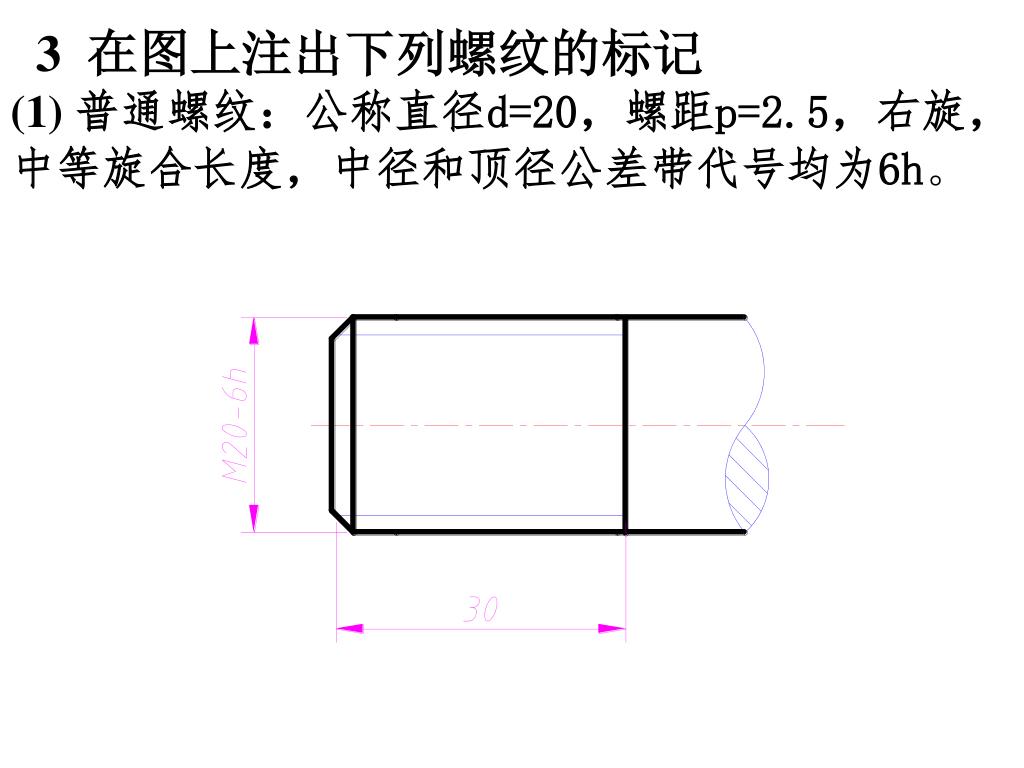

  9. 3 在图上注出下列螺纹的标记(1) 普通螺纹：公称直径d=20，螺距p=2.5，右旋，中等旋合长度，中径和顶径公差带代号均为6h。

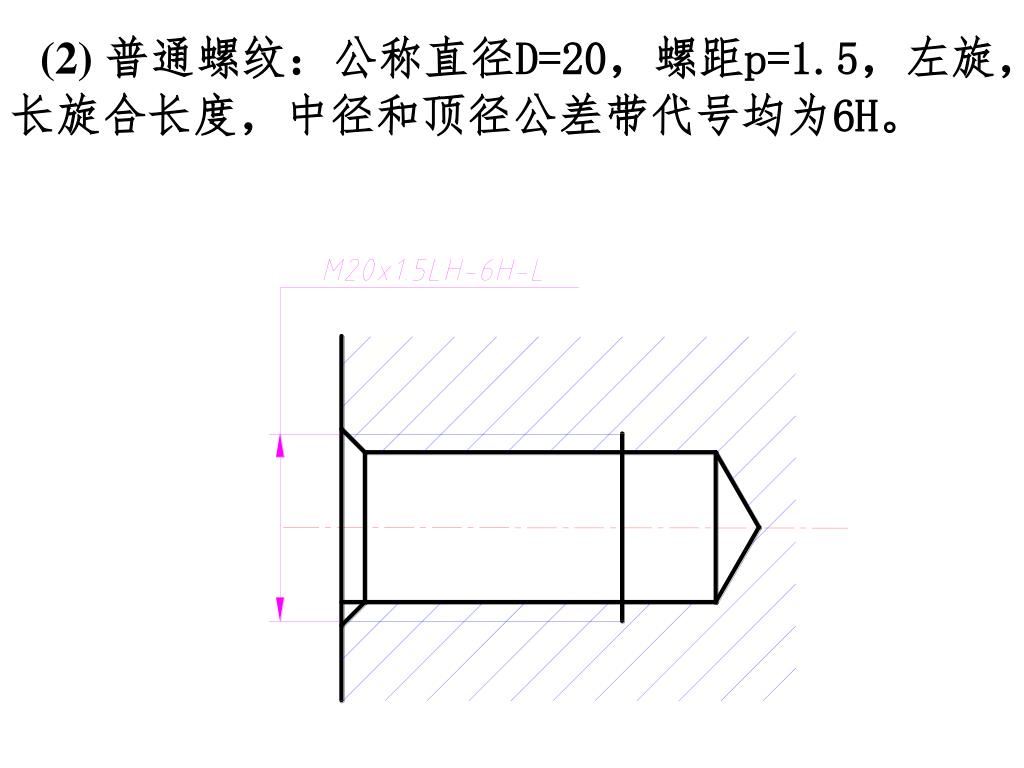

  10. (2) 普通螺纹：公称直径D=20，螺距p=1.5，左旋，长旋合长度，中径和顶径公差带代号均为6H。

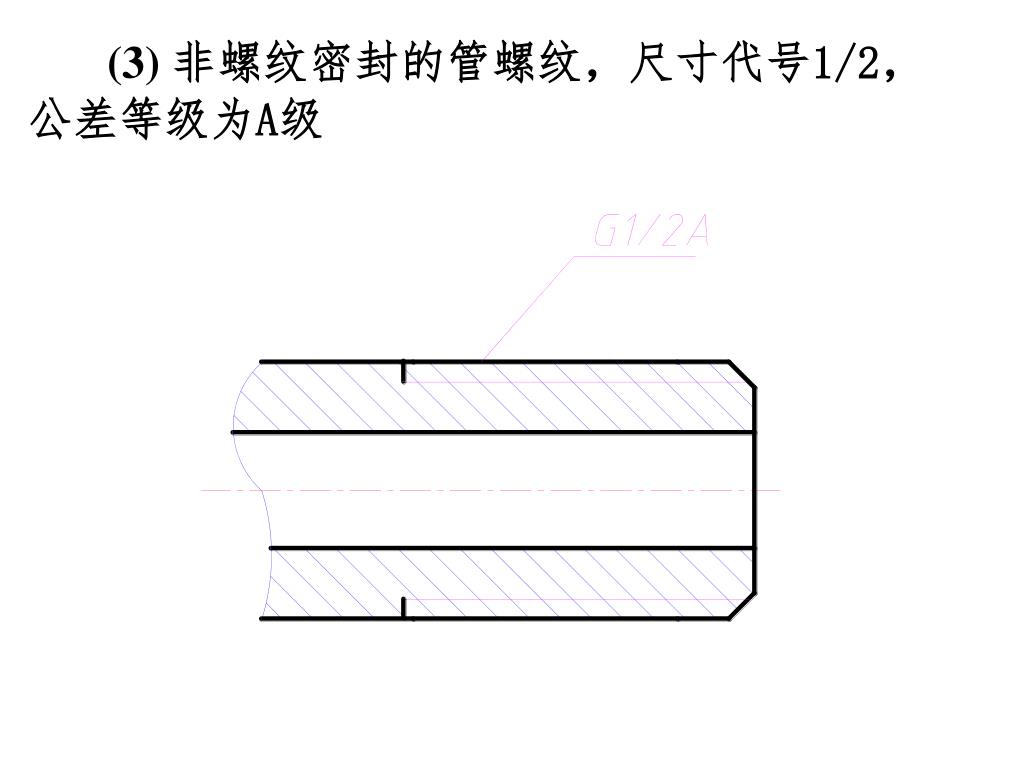

  11. (3) 非螺纹密封的管螺纹，尺寸代号1/2，公差等级为A级

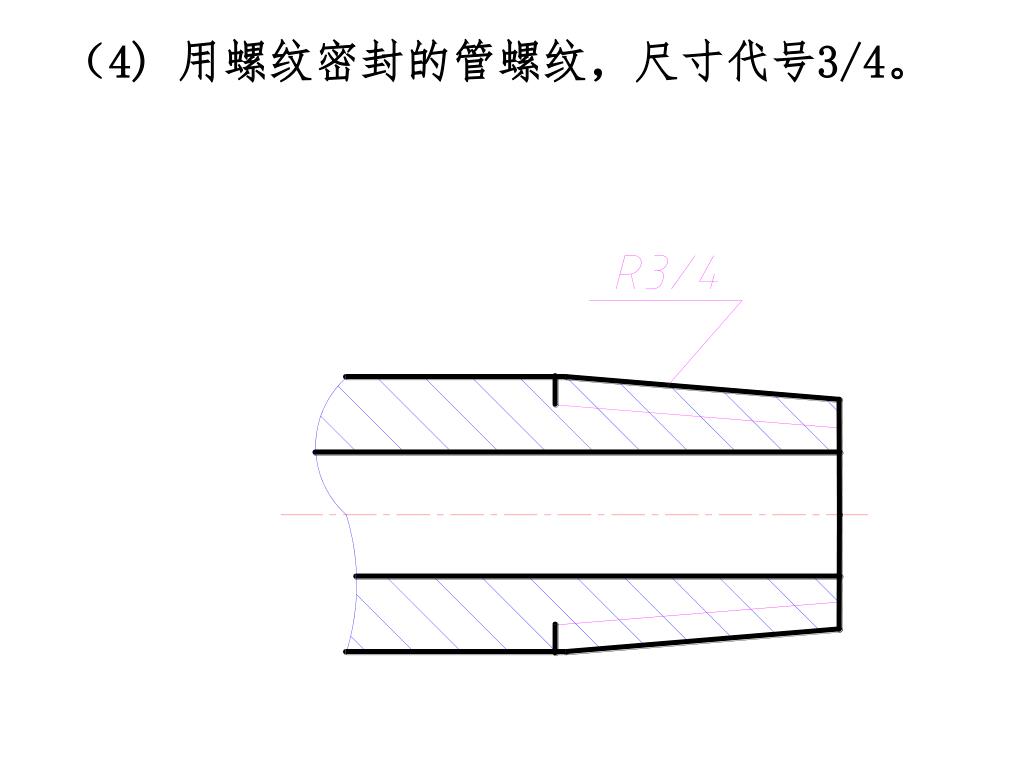

  12. （4) 用螺纹密封的管螺纹，尺寸代号3/4。

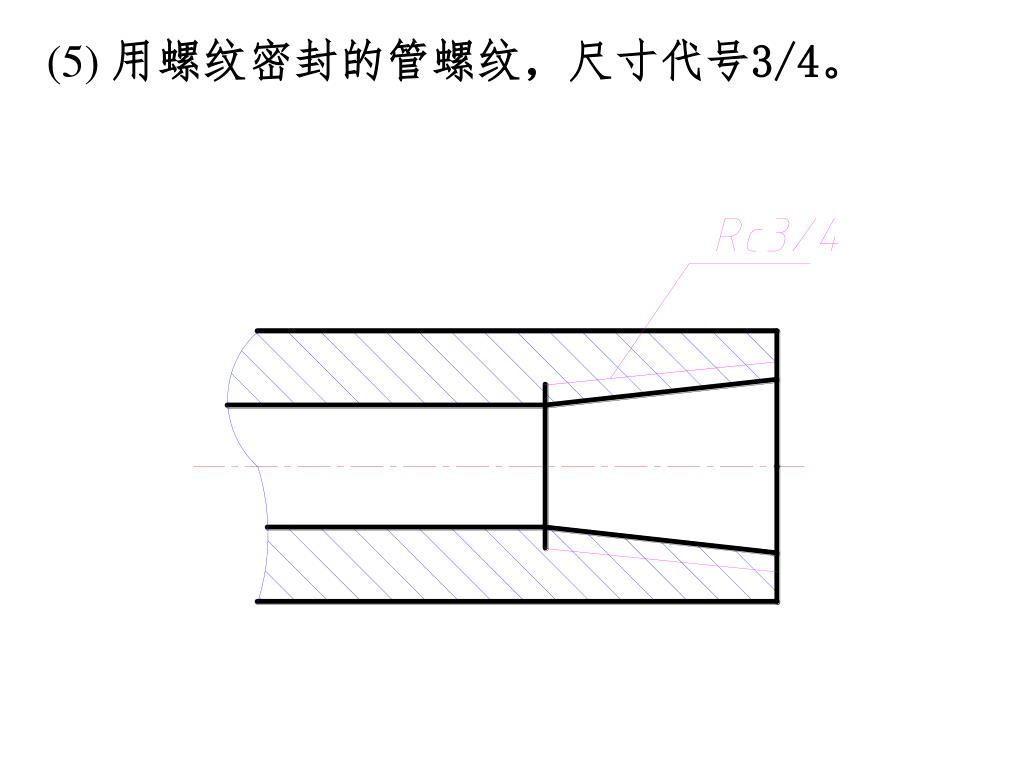

  13. (5) 用螺纹密封的管螺纹，尺寸代号3/4。

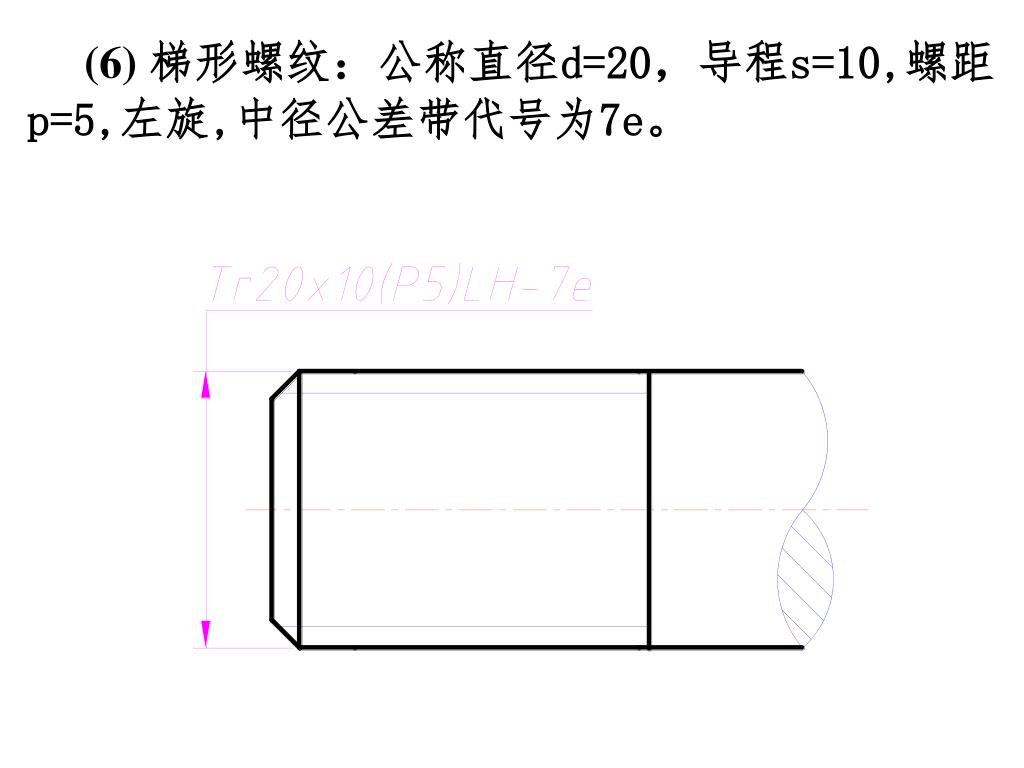

  14. (6) 梯形螺纹：公称直径d=20，导程s=10,螺距p=5,左旋,中径公差带代号为7e。

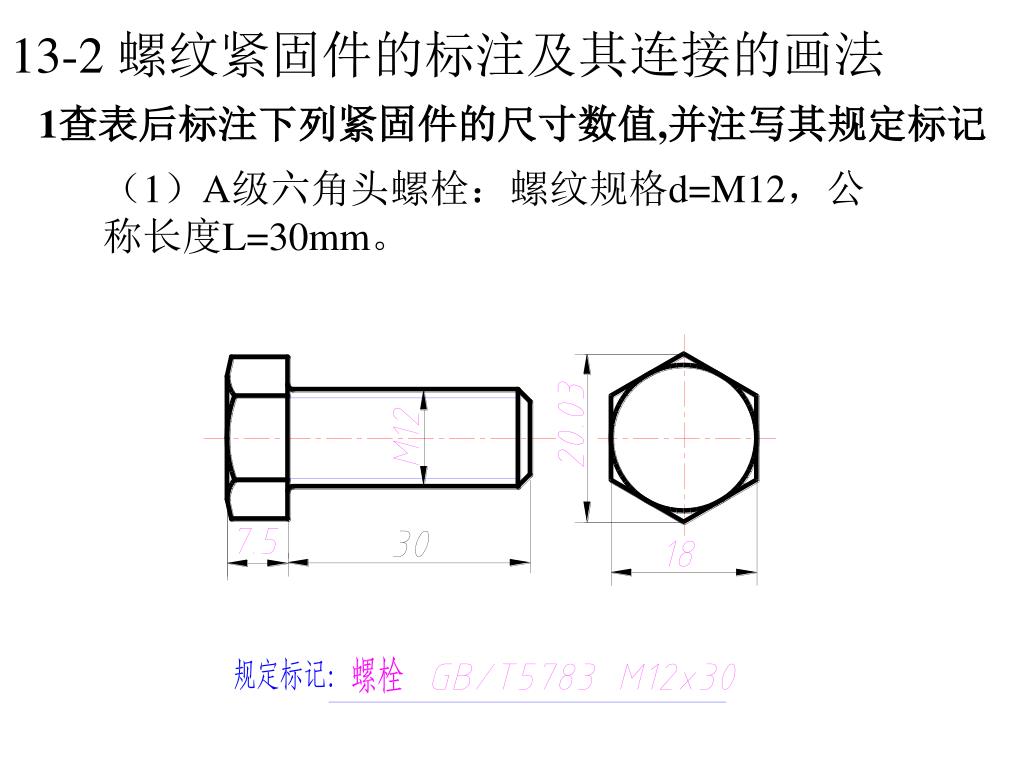

  15. 1查表后标注下列紧固件的尺寸数值,并注写其规定标记1查表后标注下列紧固件的尺寸数值,并注写其规定标记 13-2 螺纹紧固件的标注及其连接的画法 （1）A级六角头螺栓：螺纹规格d=M12，公称长度L=30mm。

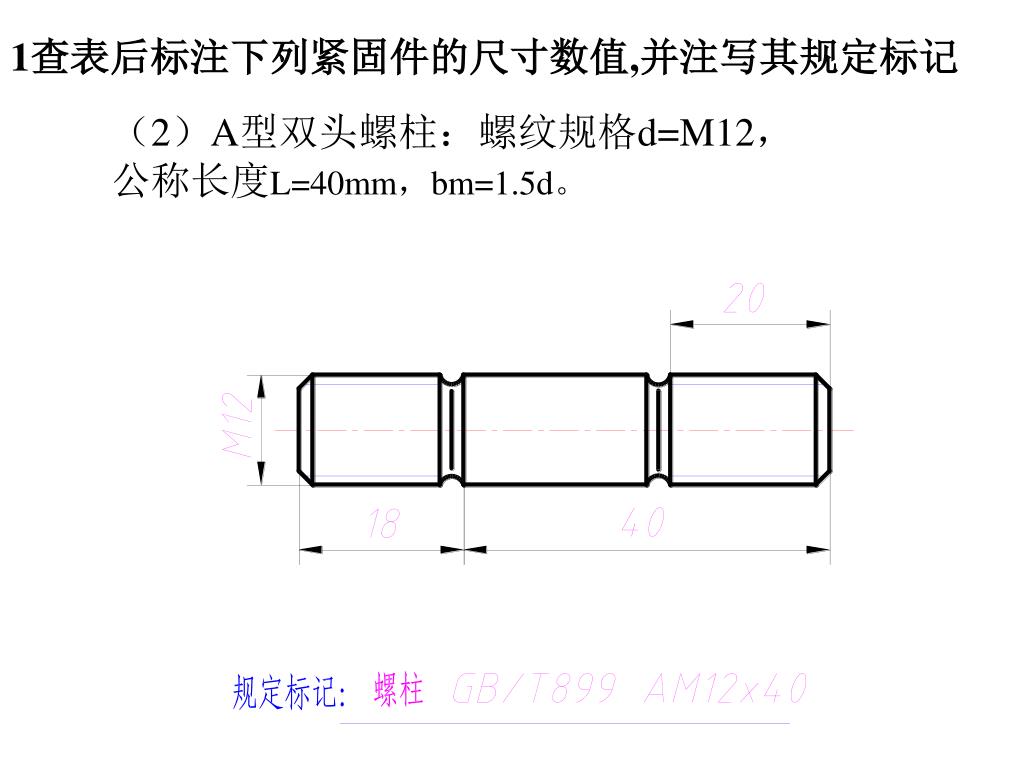

  16. （2）A型双头螺柱：螺纹规格d=M12，公称长度L=40mm，bm=1.5d。（2）A型双头螺柱：螺纹规格d=M12，公称长度L=40mm，bm=1.5d。 1查表后标注下列紧固件的尺寸数值,并注写其规定标记

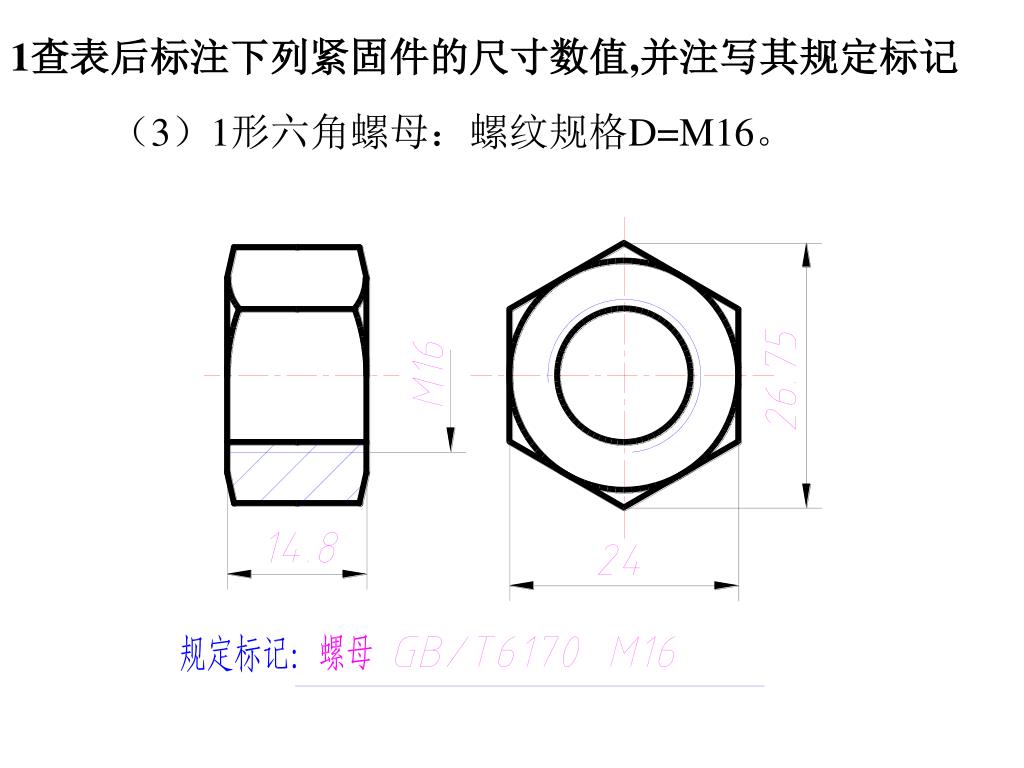

  17. （3）1形六角螺母：螺纹规格D=M16。 1查表后标注下列紧固件的尺寸数值,并注写其规定标记

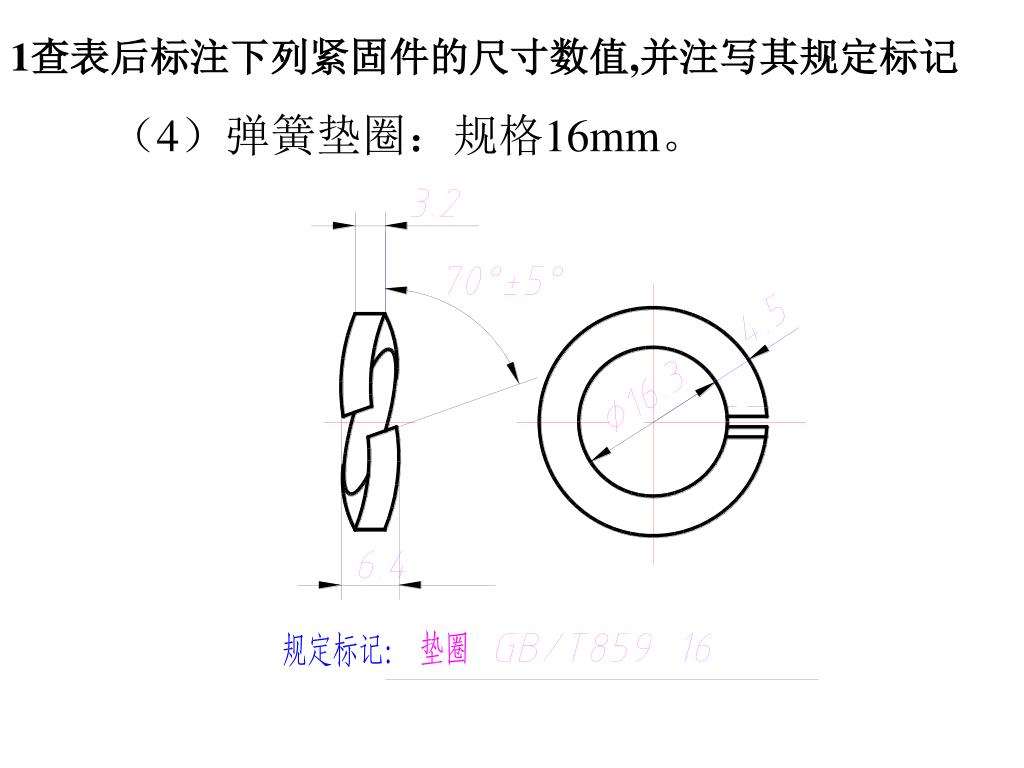

  18. （4）弹簧垫圈：规格16mm。 1查表后标注下列紧固件的尺寸数值,并注写其规定标记

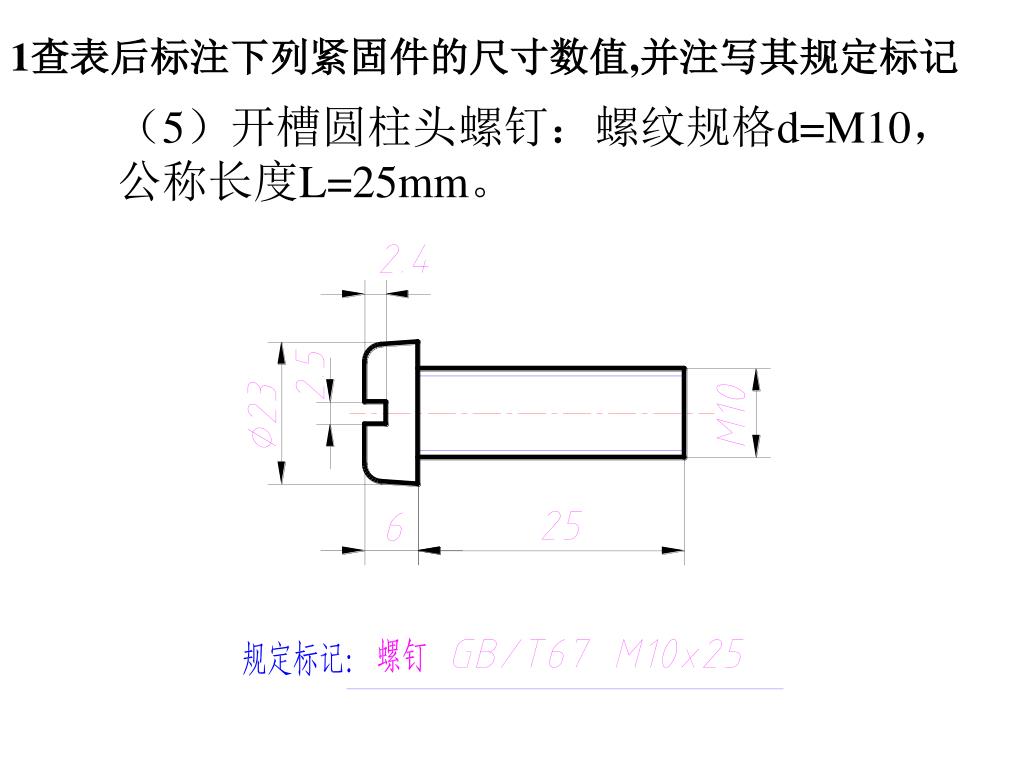

  19. （5）开槽圆柱头螺钉：螺纹规格d=M10，公称长度L=25mm。（5）开槽圆柱头螺钉：螺纹规格d=M10，公称长度L=25mm。 1查表后标注下列紧固件的尺寸数值,并注写其规定标记

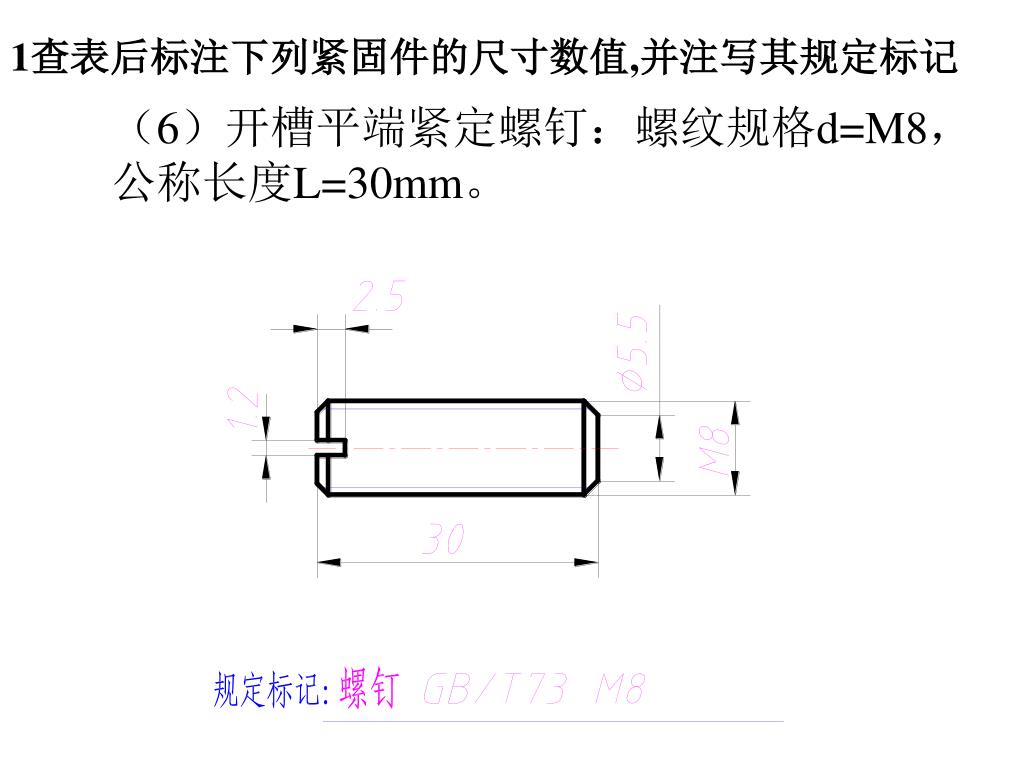

  20. （6）开槽平端紧定螺钉：螺纹规格d=M8，公称长度L=30mm。（6）开槽平端紧定螺钉：螺纹规格d=M8，公称长度L=30mm。 1查表后标注下列紧固件的尺寸数值,并注写其规定标记

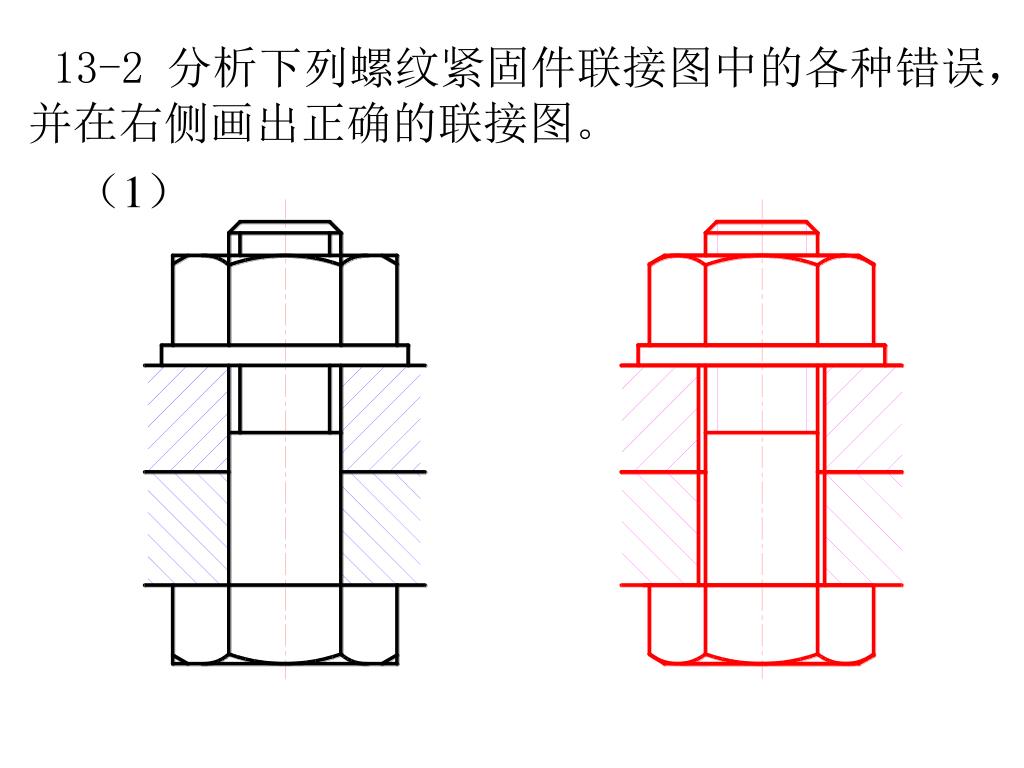

  21. 13-2 分析下列螺纹紧固件联接图中的各种错误，并在右侧画出正确的联接图。 （1）

  22. (2)根据不同材料和螺纹大径选择适当的旋入深度。(2)根据不同材料和螺纹大径选择适当的旋入深度。

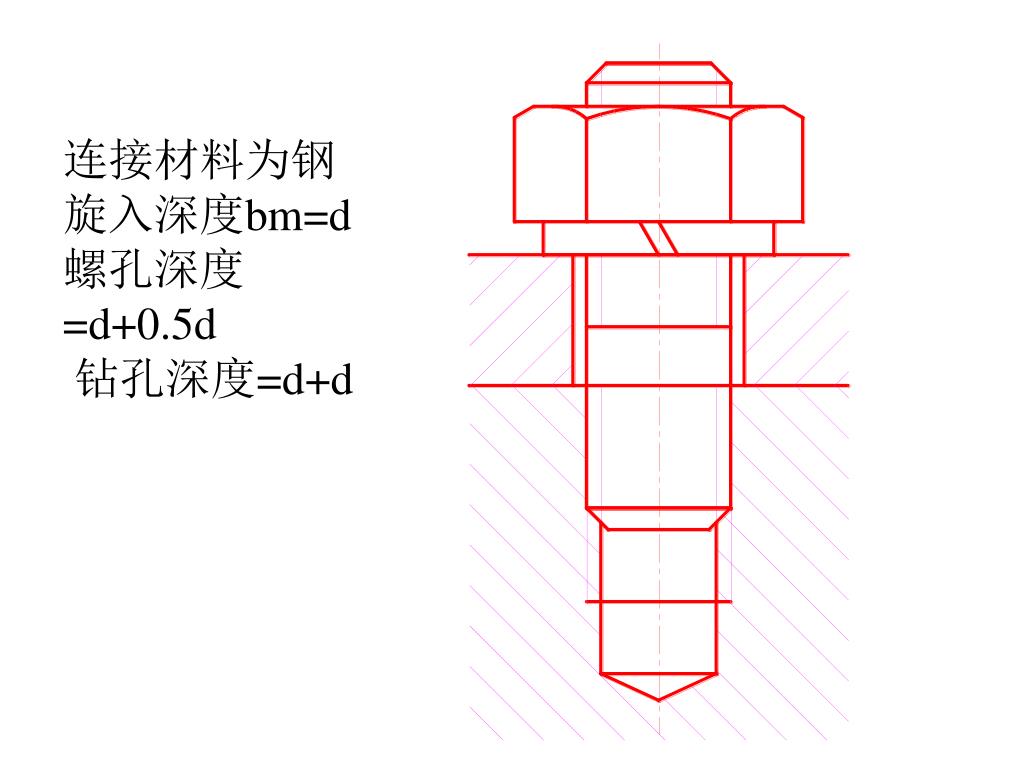

  23. 连接材料为钢 旋入深度bm=d 螺孔深度 =d+0.5d 钻孔深度=d+d

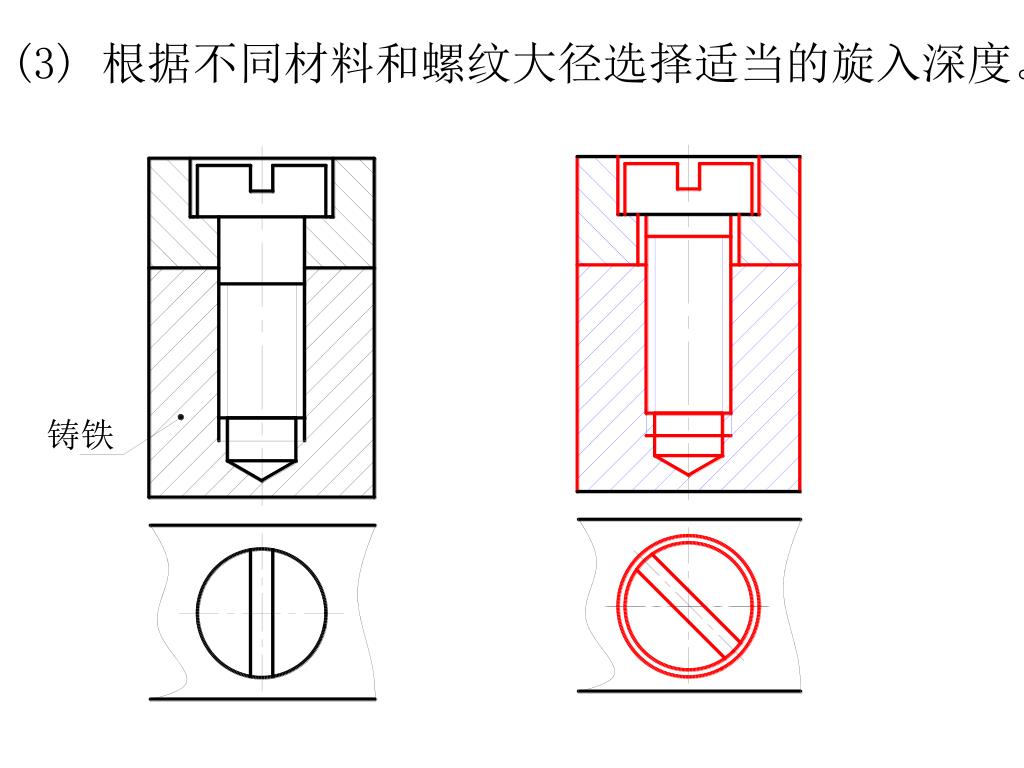

  24. (3) 根据不同材料和螺纹大径选择适当的旋入深度。 铸铁

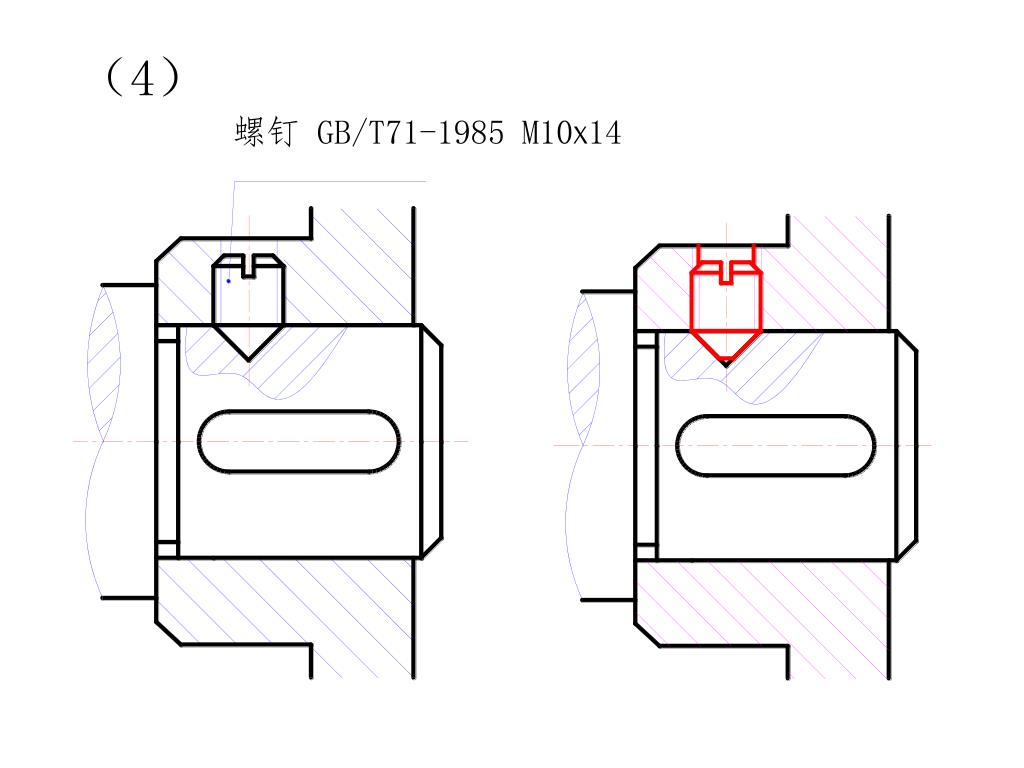

  25. （4） 螺钉 GB/T71-1985 M10X14

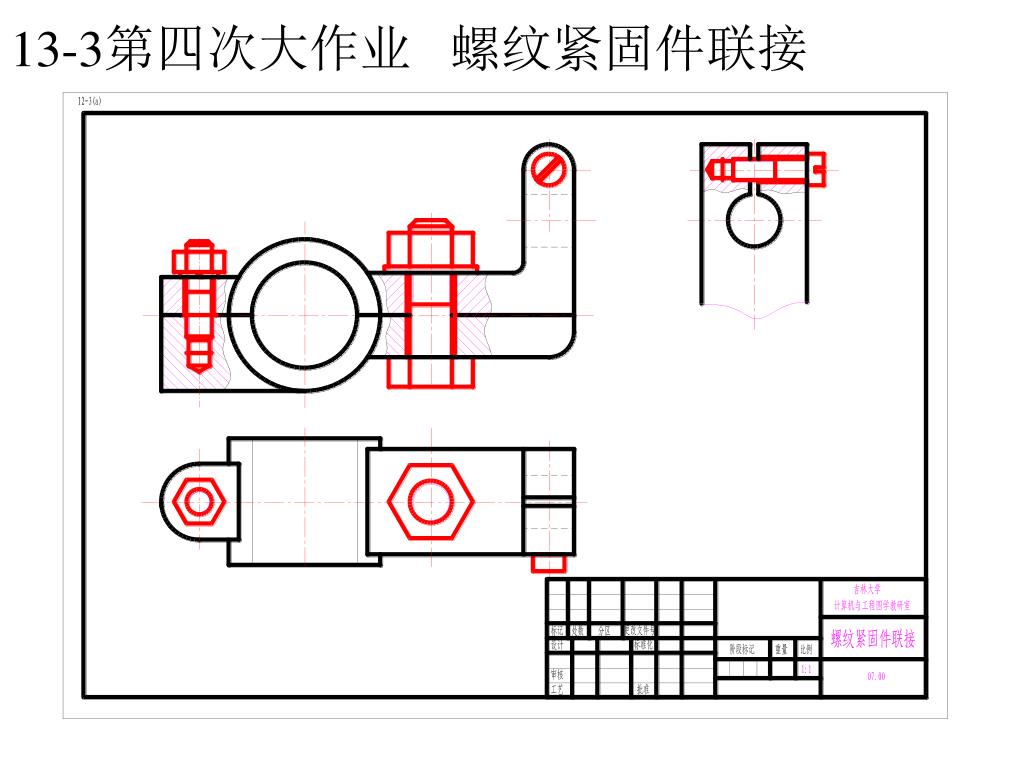

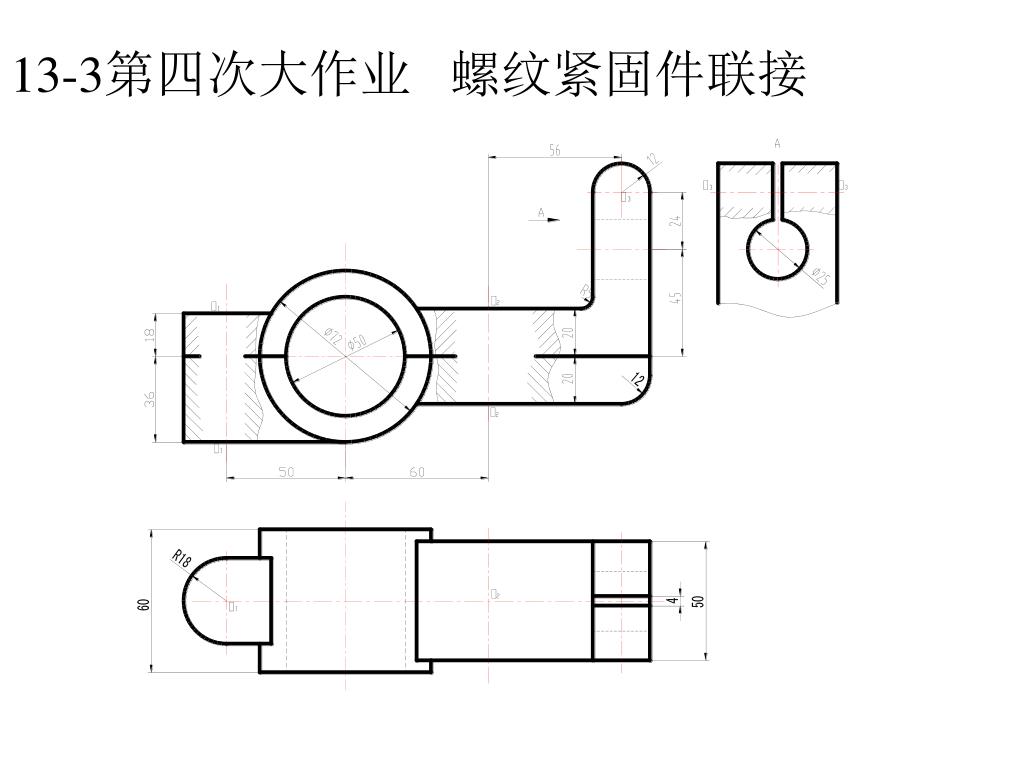

  26. 13-3第四次大作业 螺纹紧固件联接

  27. 13-3第四次大作业 螺纹紧固件联接

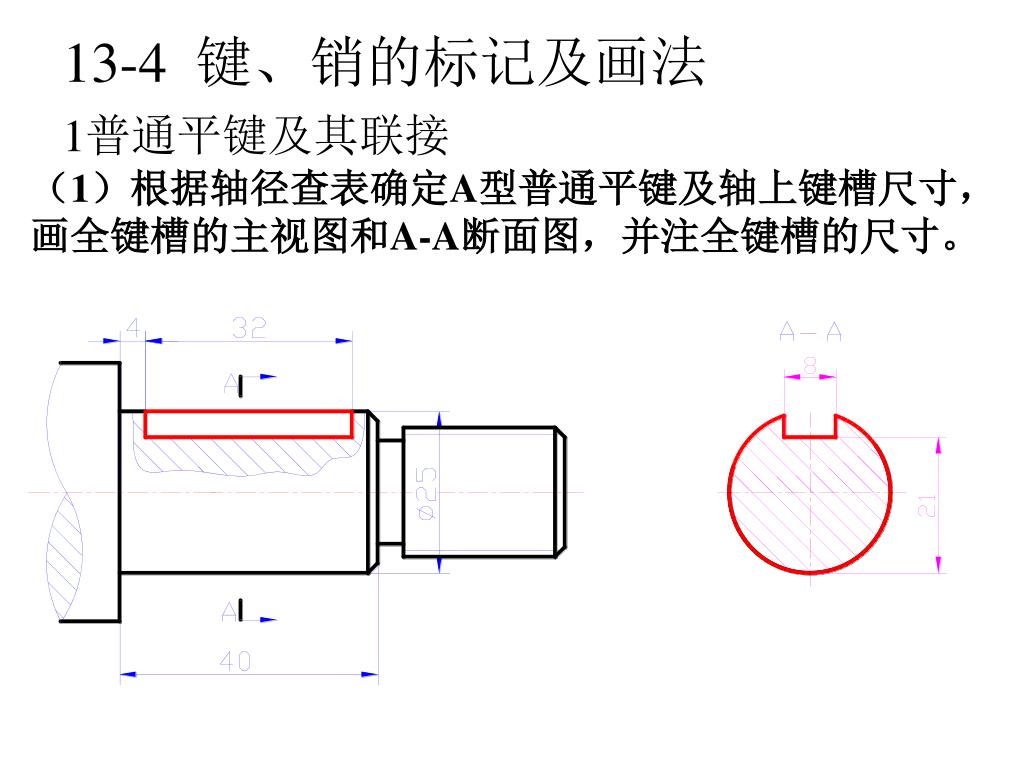

  28. 13-4 键、销的标记及画法 1普通平键及其联接 （1）根据轴径查表确定A型普通平键及轴上键槽尺寸，画全键槽的主视图和A-A断面图，并注全键槽的尺寸。

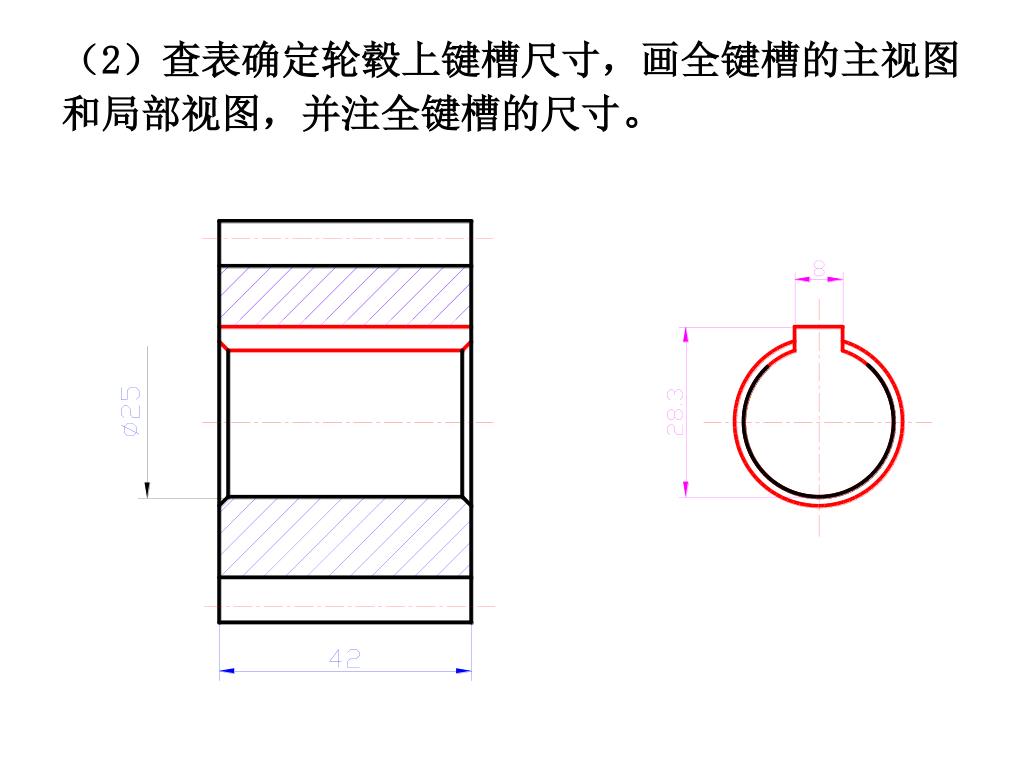

  29. （2）查表确定轮毂上键槽尺寸，画全键槽的主视图和局部视图，并注全键槽的尺寸。（2）查表确定轮毂上键槽尺寸，画全键槽的主视图和局部视图，并注全键槽的尺寸。

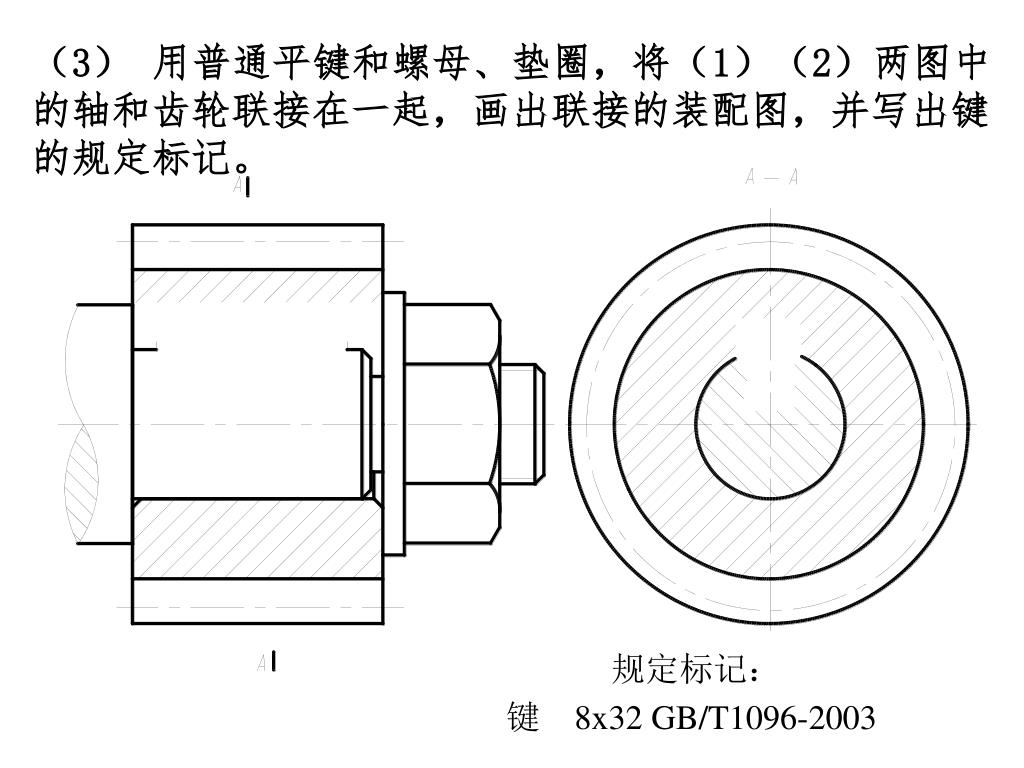

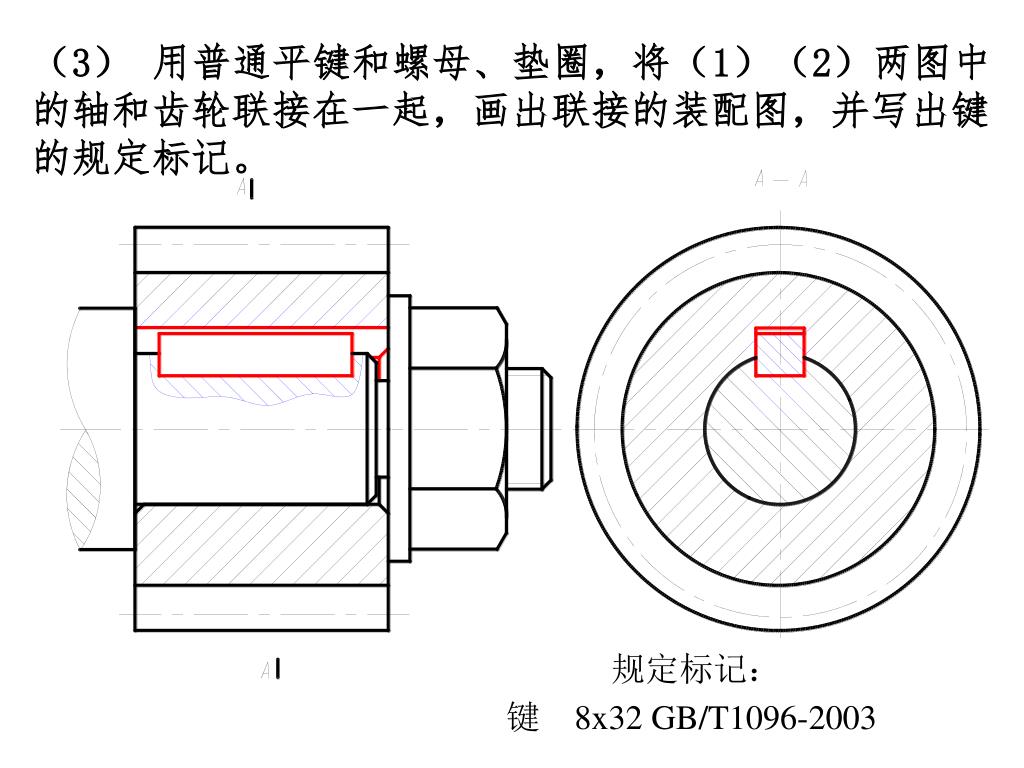

  30. （3） 用普通平键和螺母、垫圈，将（1）（2）两图中的轴和齿轮联接在一起，画出联接的装配图，并写出键的规定标记。 规定标记： 键 8x32 GB/T1096-2003

  31. （3） 用普通平键和螺母、垫圈，将（1）（2）两图中的轴和齿轮联接在一起，画出联接的装配图，并写出键的规定标记。 规定标记： 键 8x32 GB/T1096-2003

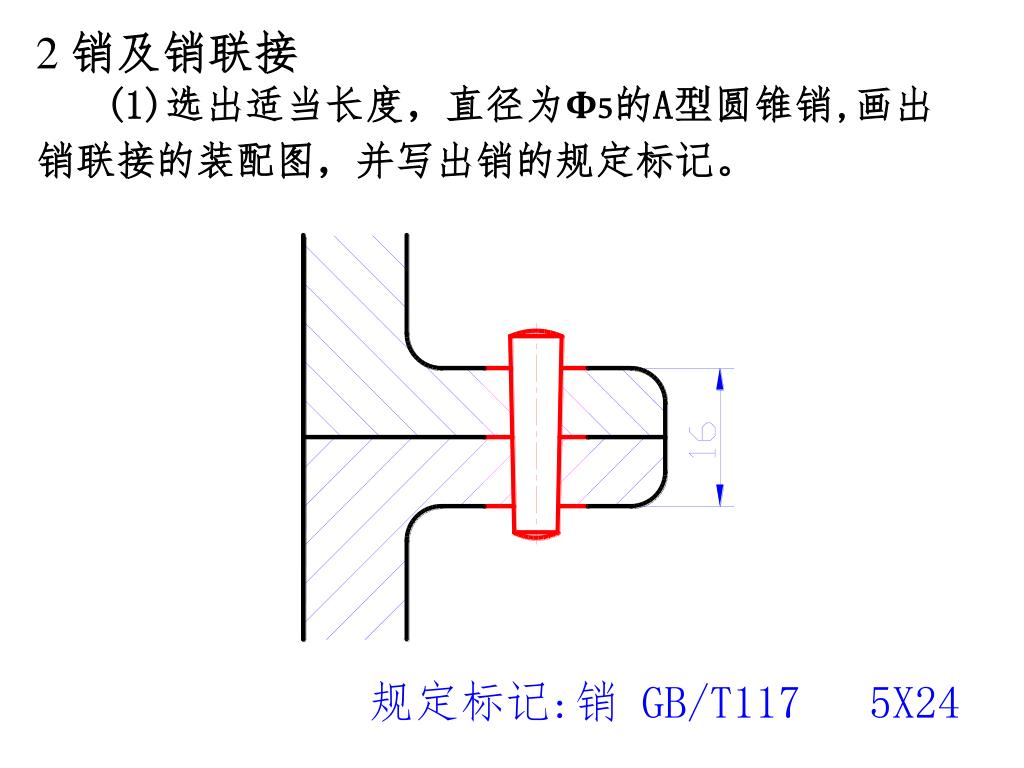

  32. 2 销及销联接(1)选出适当长度，直径为Φ5的A型圆锥销,画出销联接的装配图，并写出销的规定标记。 规定标记:销 GB/T117 5X24

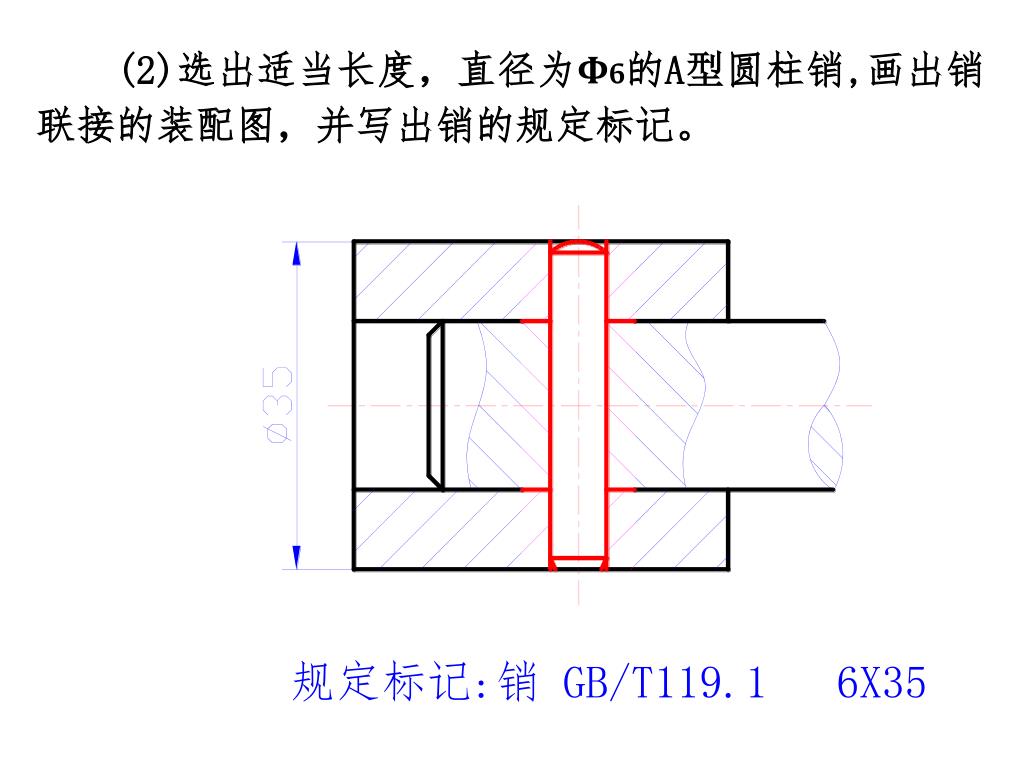

  33. (2)选出适当长度，直径为Φ6的A型圆柱销,画出销联接的装配图，并写出销的规定标记。 规定标记:销 GB/T119.1 6X35

  34. 13-5 齿轮及其啮合的画法(1)已知一直齿圆柱齿轮m=3,z=23,计算d、da、df,按规定画法,画全齿轮的两个视图,注全尺寸,其中倒角均为C1。

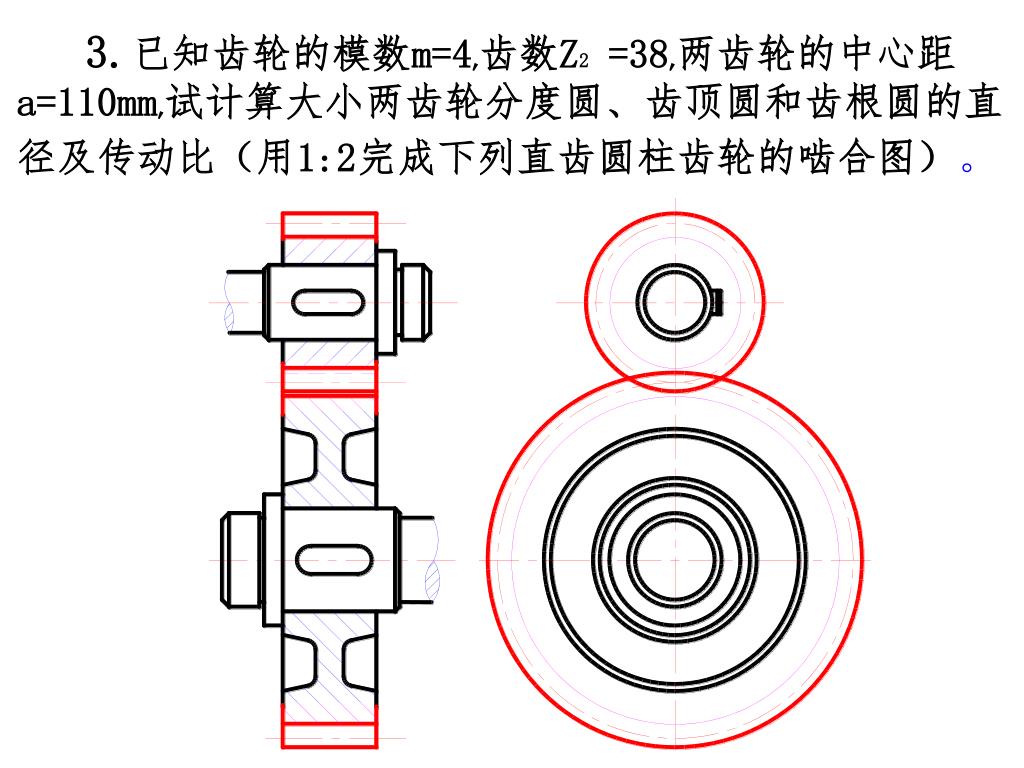

  35. 3.已知齿轮的模数m=4,齿数Z2 =38,两齿轮的中心距a=110mm,试计算大小两齿轮分度圆、齿顶圆和齿根圆的直径及传动比（用1:2完成下列直齿圆柱齿轮的啮合图）。

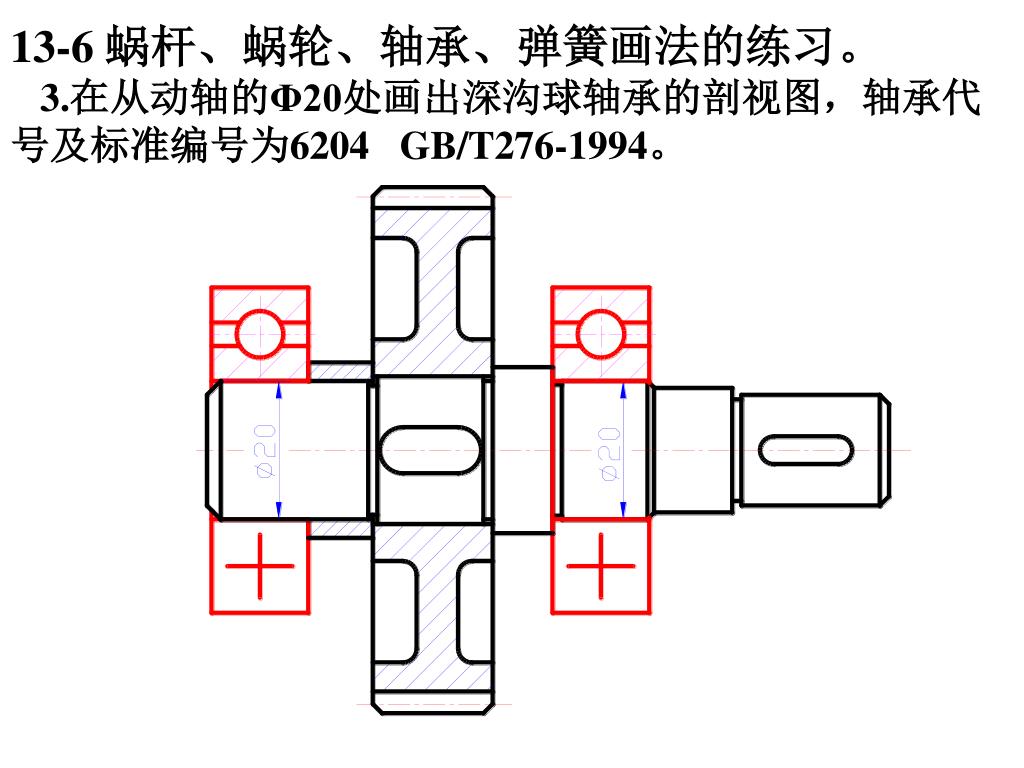

  36. 13-6 蜗杆、蜗轮、轴承、弹簧画法的练习。3.在从动轴的Φ20处画出深沟球轴承的剖视图，轴承代号及标准编号为6204 GB/T276-1994。

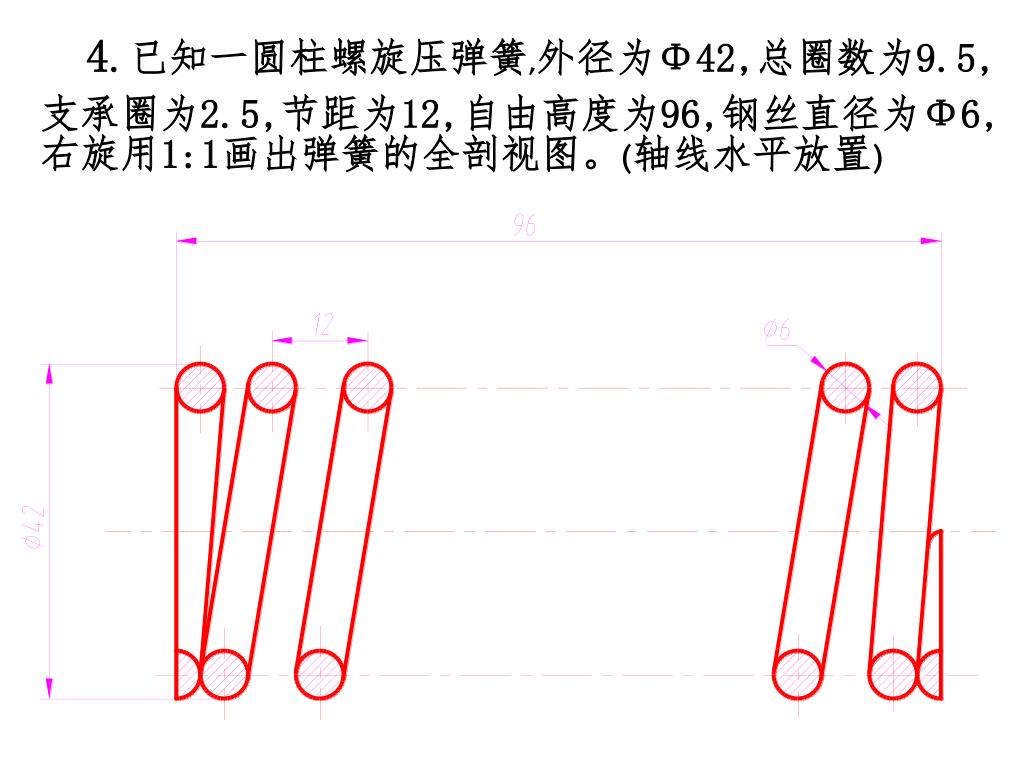

  37. 4.已知一圆柱螺旋压弹簧,外径为Φ42,总圈数为9.5,支承圈为2.5,节距为12,自由高度为96,钢丝直径为Φ6,右旋用1:1画出弹簧的全剖视图。(轴线水平放置)
