  1. Software component architecture in SCM Martin Verwijmeren MP Objects,P.O.Box 29126,3001 GC Rotterdam,The Netherlands Accepted 23 July 2003 指導教授：林燦煌 博士 報告學生：林秀衡

  2. Outline • Introduction • Dynamic Supply Chain • SCM architecture • Inventory management architecture • Implementation technology • Conclusion

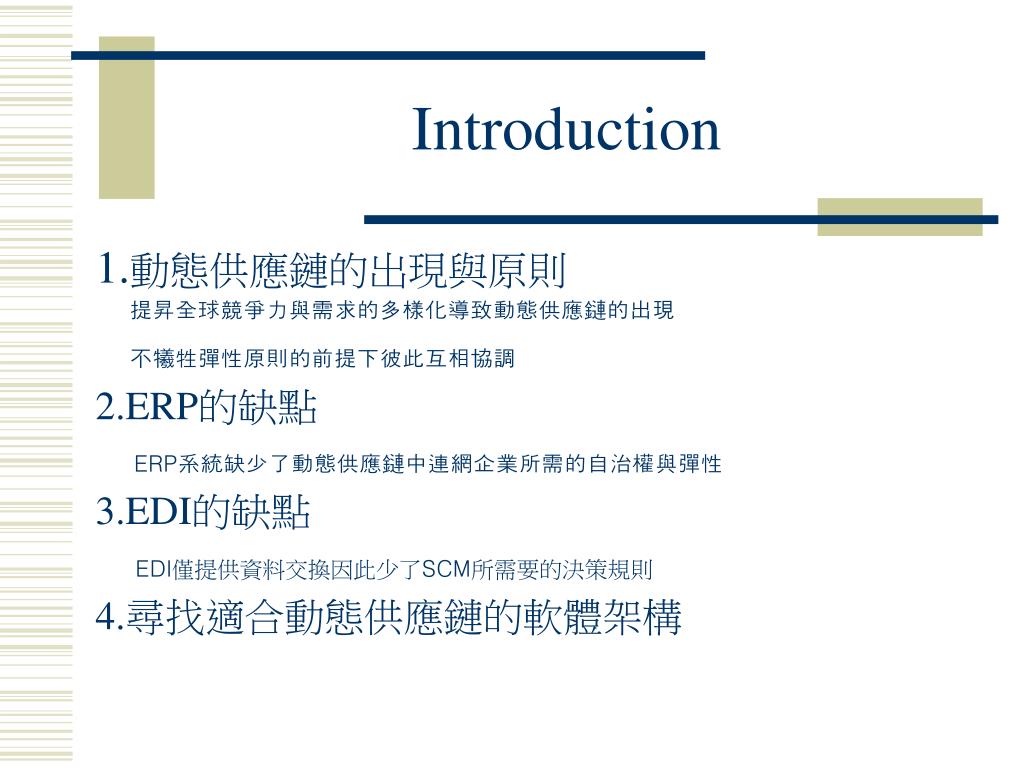

  3. Introduction 1.動態供應鏈的出現與原則 提昇全球競爭力與需求的多樣化導致動態供應鏈的出現 不犧牲彈性原則的前提下彼此互相協調 2.ERP的缺點 ERP系統缺少了動態供應鏈中連網企業所需的自治權與彈性 3.EDI的缺點 EDI僅提供資料交換因此少了SCM所需要的決策規則 4.尋找適合動態供應鏈的軟體架構

  4. Dynamic Supply Chain 1.SCM (Fig1) • 提昇全球競爭力 • 提昇服務降低總成本 • 核心原則是降低不確定性 • 需要私有資訊的交換 , 例如 : 銷售與預測 2.像網路關係的企業(Fig2) • 產品需求多樣化，需要組織更具彈性來配合 • 為了要獲得彈性, 藉由互助合作引出供應鏈管理 • 藉由橫向協調超脫於自己的組織界線來達到供應鏈管理 • ERP具有合作智慧但缺乏彈性 • EDI缺少合作的智慧

  5. Fig1

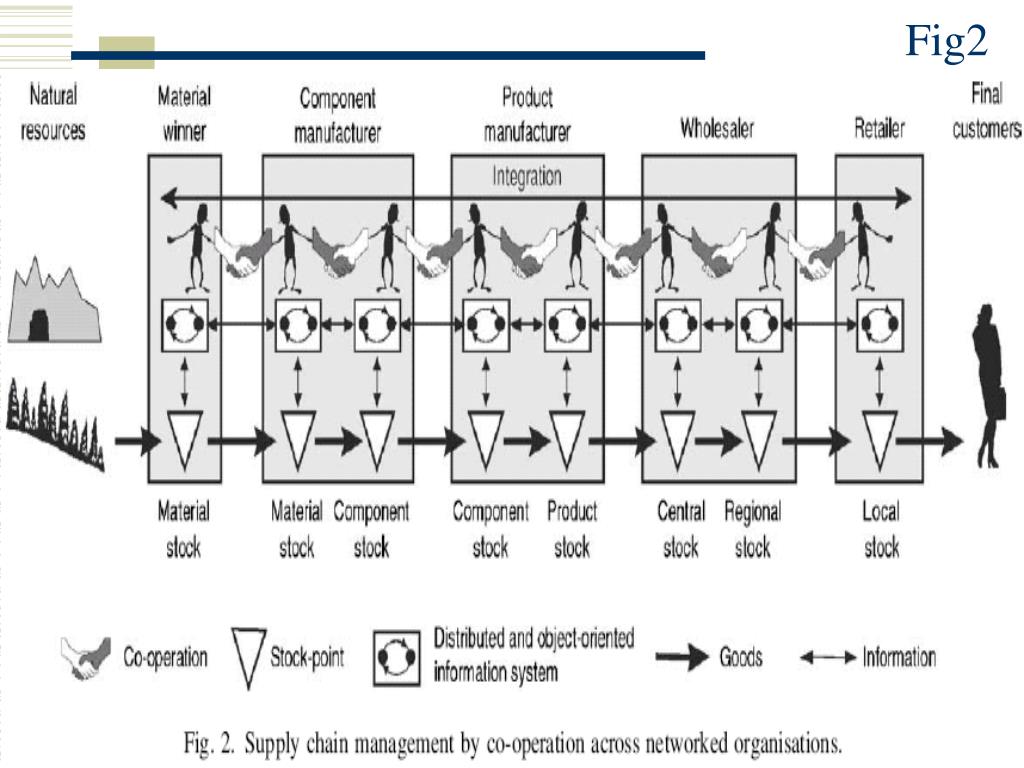

  6. Fig2

  7. SCM Architecture(一) 1.基礎架構：ERP、WMS、TMS (fig3) • TMS--Transportation management system • 標準化的套裝軟體與客制化的軟體系統 • 個別功能與使用者敘述如下： • 每一個系統都有他自己的資料庫來儲存資料 • 使用者可透過介面程式存取他所需要的資料 • 這是適合內部管理,遺漏了動態供應鏈中所需要的協調合作能力 • EDI對資料交換的能力好,但缺少智慧

  8. SCM Architecture(二) 2.軟體元件 (fig4) • 跑在ERP,WMS,TMS之上的軟體元件,提供附加的協調智慧和較大彈性來配合動態供應鏈所需 • 這軟體組成叫做供應鏈引擎(Supply Chain Engine)，延伸 ERP,WMS,TMS功能 • ERP,WMS,TMS專注在內部管理，SCE針對SC架構中的外部管理加上功能與資料 • 分成三種類型，區分SCM的等級被各自的引擎所支援 • 溝通層應用SMTP(email),FTP(file transfer),HTTP(web) 支援訊息交換 • 在資訊層是存貨可見引擎，外部user藉由瀏覽器去提出他所要的資訊 • 管理層是進階管理的引擎,他有全自動的智慧決策與半自動的支援決策規則

  9. fig3

  10. fig4

  11. Inventory management architecture 1.存貨管理引擎 (fig5) • 賦予存貨管理的能力 • 這些軟體組成與現存的系統象徵存貨管理架構 • Inventory Management Engine(IME)只管理一個庫存單位的存貨水準 • 為了要支援動態供應鏈的整體存貨管理因此在網路中是很鬆散的連結著 • 為了支援供應鏈網路的彈性，一些補充的系統變數與方程式是包含在IME中 • 架構彈性，在動態網路中容易結合與脫離的能力 • 整體存貨管理的軟體元件具有物件導向的設計 • IME有五個物件類別，關聯著客戶、供應商、操作流程、存貨與倉庫管理者 (fig6) • 五個物件具有屬性與操作方法使達到一致的目標 • 物件間互通訊息對提出要求的客戶端回應訊息的服務 • 供(supplier)與需(customer)皆利用IME獲取資料

  12. fig5

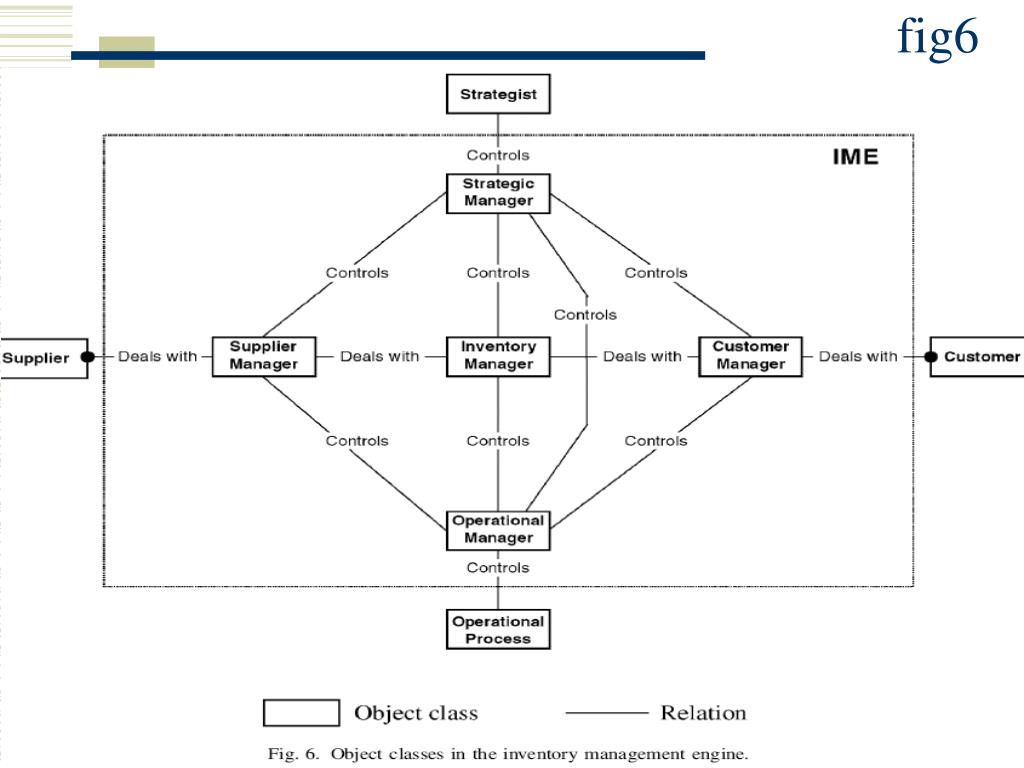

  13. fig6

  14. Supply Chain for cordless phones

  15. Implementation technology • 應用SCE的應用元件、介面元件和一般服務元件 (fig8) • SCE具物件導向設計，且其物件具備屬性與方法來除吋資料與執行函式功能 • SCE的備有幾種介面功能： 1.與其他SCE連結的介面 2.與ERP、WMS、TMS連結的介面 3.與客戶端連結的介面 4.與資料庫連結的介面

  16. fig8

  17. Java 、Corba 、WebService

  18. Conclusion • 供應鏈架構中,局部的管理是由現存的ERP,WMS,TMS系統來完成 • 而完整的管理是由SCE來執行 • SCEs在動態供應鏈的完整管理中提供智慧與彈性的需求 • 這些軟體元件能夠應用Java,Corba,WebServices技術來產生介面和服務 • 在這些應用的元件中進行整合例如存貨元件可與供應鏈協同管理整合在一起，不但能提昇完整性與順暢性，也不會產生獨立系統串聯的困擾。
