Parallel Processing

1. Parallel Processing Organisasi Komputer II STMIK – AUB SURAKARTA

2. Introduction • Tradisional  Komputer dianggap sebagai mesin sekuensial  CPU mengeksekusi program sesuai instruksi mesin secara berurutan dan satu per satu  TIDAK SELURUHNYA BENAR! • Bukti : • Operasi mikro  sinyal kontrol dibuat bersamaan • Pipelining instruksi • Perkembangan teknologi  penggunaan paralelisme lebih lanjut

3. Introduction • Multiprocessing • Komputasi vektor • Organisasi prosesor paralel

4. MULTIPROCESSING • Loosely Coupled Microprocessing • Terdiri dari kumpulan sistem yang relatif bersifat otonom, masing-masing CPU memiliki memori utama dan saluran I/Onya sendiri • Sering disebut multikomputer • Functionality Specialized Processors • Contoh : prosesor I/O • Terdapat sebuah master, general-purpose CPU, dan CPU khusus dikontrol oleh CPU master dan memberikan layanan kepadanya.

5. Multiprocessing • Tightly Coupled Multiprocessing • Mutiprosesor • Terdiri dari himpunan prosesor yang menggunakan bersama memori utama dan berada di bawah kontrol terintegrasi suatu sistem operasi. • Parallel Processing • Multiprosesor yang dipasangkan dengan kuat yang dapat mengerjakan secara kooperatif sebuah pekerjaan secara paralel

6. Tightly Coupled Multiprocessing - Multiprosesor • Mengandung dua atau lebih prosesor general-purpose yang memiliki kemampuan yang setara. • Semua prosesor memiliki akses bersama ke memori global (umum). Beberapa memori lokal (private) dapat juga digunakan. • Semua prosesor memiliki akses bersama ke perangkat I/O, baik melalui saluran yang sama atau melalui saluran yang berbeda yang menyediakan lintasan ke perangkat yang sama • Sistem dikontol oleh sebuah sistem operasi yang terintegrasi yang menyediakan interaksi antara prosesor dengan program-program pada tingkatan job,task, file, dan data

7. Organisasi Sistem Multiprosesor • Time-Shared Bus • Multiport Memory • Central Control Unit

8. Time-Shared Bus • Mekanisme pembentukan sistem multiprosesor yang paling sederhana. • Struktur dan antarmuka sama seperti sistem prosesor tunggal yang menggunakan interkoneksi bus.

9. Feature-feature Bus • Addresing • Pengalamatan harus dapat membedakan modul-modul pada bus untuk menentukan sumber dan tujuan data. • Arbitration • Setiap modul I/O dapat berfungsi sebagai “master” pada sementara waktu. • Mekanisme disediakan untuk menentukan permintaan-permintaan yang melakukan persaingan dalam memperoleh kontrol bus dengan menggunakan sejumlah teknik prioritas. • Time Sharing • Apabila sebuah modul sedang melakukan pengontrolan terhadap bus, maka modul-modul lainnya dikunci dan apabila perlu, harus menahan operasi sampai dengan akses bus diperoleh

10. Kelebihan Organisasi Bus • Kesederhanaan • Antarmuka fisik dan logika pengalamatan, arbitrasi serta time-sharing seluruh prosesor tetap sama seperti pada sistem prosesor tunggal. • Fleksibilitas • Organisasi bus pada umumnya mudah untuk dikembangkan dengan cara menambahkan CPU yang lebih banyak ke bus • Reliabilitas • Pada dasarnya bus adalah media yang pasif, dan kegagalan suatu perangkat yang terhubung tidak akan menyebabkan kegagalan sistem secara keseluruhan.

11. Kekurangan Organisasi Bus • Penurunan Kinerja  seluruh referensi memori dilewatkan melalui bus umum  kecepatan sistem dibatasi oleh siklus waktu. • Untuk meningkatkan kinerja  melengkapi setiap CPU dengan memori cache untuk mengurangi jumlah akses • Penggunaan cache menimbulkan pertimbangan rancangan yangbaru  jika suatu word diubah pada sebuah cache dapat menginvalidkan word pada cache lainnya.  CPU harus selalu diberitahu tiap kali terjadi update

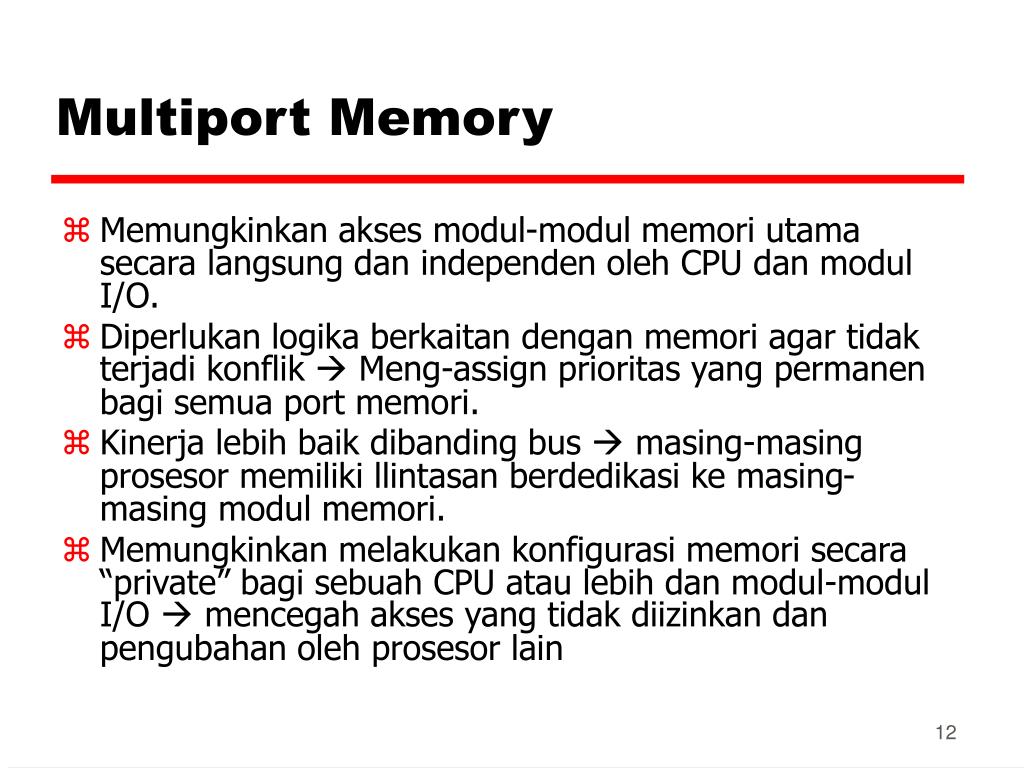

12. Multiport Memory • Memungkinkan akses modul-modul memori utama secara langsung dan independen oleh CPU dan modul I/O. • Diperlukan logika berkaitan dengan memori agar tidak terjadi konflik  Meng-assign prioritas yang permanen bagi semua port memori. • Kinerja lebih baik dibanding bus  masing-masing prosesor memiliki llintasan berdedikasi ke masing-masing modul memori. • Memungkinkan melakukan konfigurasi memori secara “private” bagi sebuah CPU atau lebih dan modul-modul I/O  mencegah akses yang tidak diizinkan dan pengubahan oleh prosesor lain

13. Central Control Unit • Menyalurkan aliran data yang terpisah secara bolak-balik di antara modul-modul yang independen : CPU, memori, modul I/O. • Pengontrol dapat membufferkan permintaan dan melakukan fungsi arbitrasi dan pewaktuan. • Pengontrol dapat melewatkan pesan-pesan status dan kontrol di antara CPU-CPU dan melakukan peringatan update cache.

14. Central Control Unit • Seluruh logika untuk pengkoordinasian konfigurasi multiport dikonsentrasikan di unit kontrol pusat  antarmuka modul I/O, memori dan CPU tidak begitu terganggu.  fleksibilitas dan kemudahan interfacing pendekatan bus. • Kelemahan  unit kontrol menjadi cukup rumit • Umum digunakan untuk sistem mainframe berprosesor jamak  IBM S/370

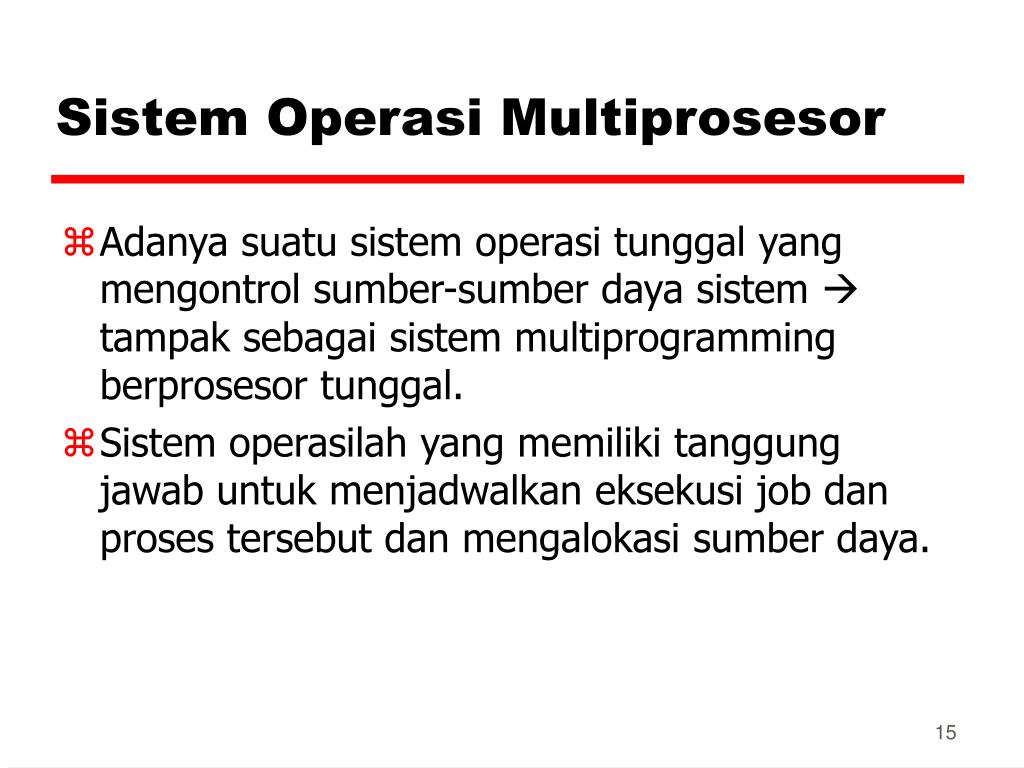

15. Sistem Operasi Multiprosesor • Adanya suatu sistem operasi tunggal yang mengontrol sumber-sumber daya sistem  tampak sebagai sistem multiprogramming berprosesor tunggal. • Sistem operasilah yang memiliki tanggung jawab untuk menjadwalkan eksekusi job dan proses tersebut dan mengalokasi sumber daya.

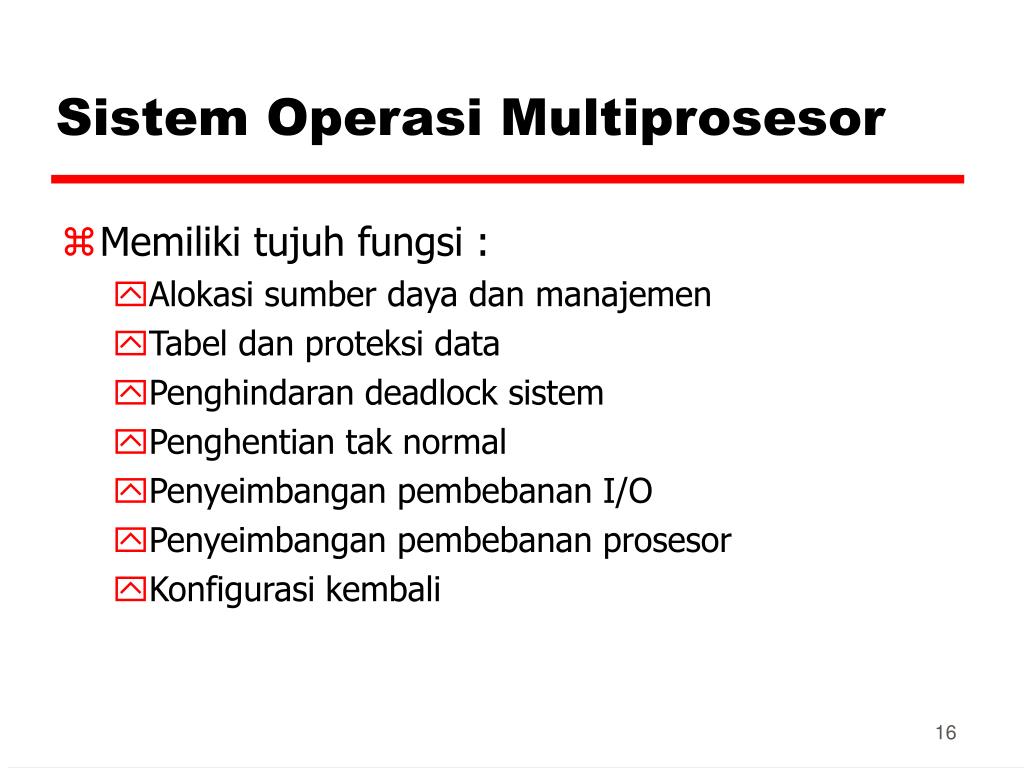

16. Sistem Operasi Multiprosesor • Memiliki tujuh fungsi : • Alokasi sumber daya dan manajemen • Tabel dan proteksi data • Penghindaran deadlock sistem • Penghentian tak normal • Penyeimbangan pembebanan I/O • Penyeimbangan pembebanan prosesor • Konfigurasi kembali

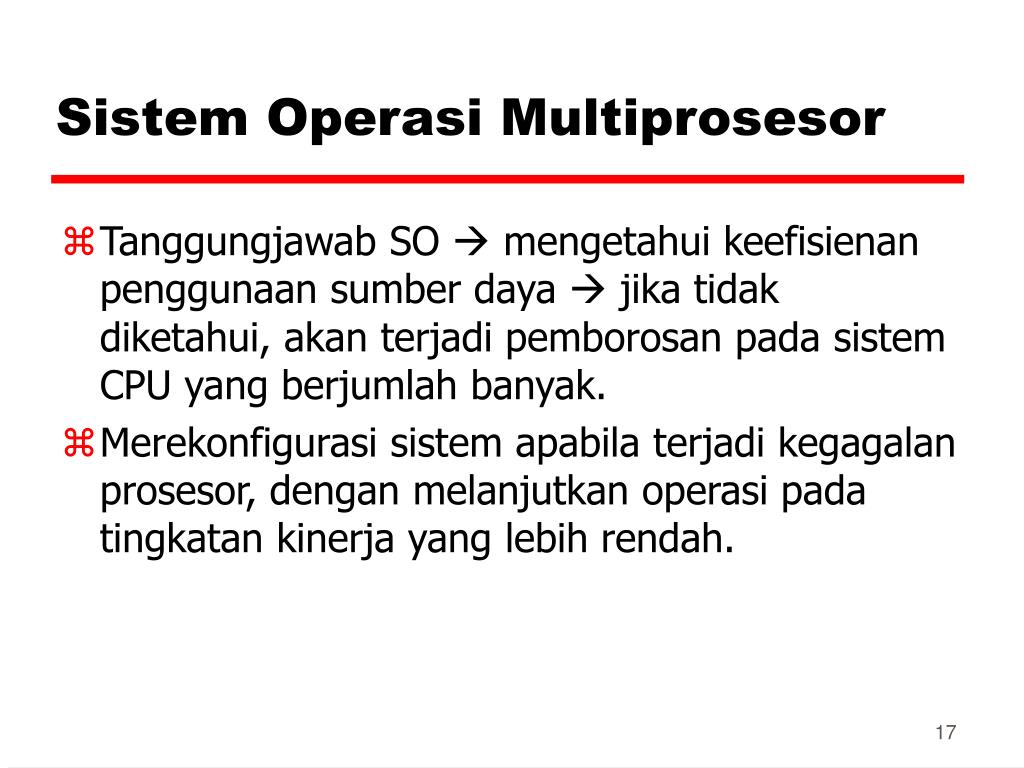

17. Sistem Operasi Multiprosesor • Tanggungjawab SO  mengetahui keefisienan penggunaan sumber daya  jika tidak diketahui, akan terjadi pemborosan pada sistem CPU yang berjumlah banyak. • Merekonfigurasi sistem apabila terjadi kegagalan prosesor, dengan melanjutkan operasi pada tingkatan kinerja yang lebih rendah.

18. Penjadwalan Multiprosesor • Dua fungsi penjadwalan job : • Apakah proses didedikasikan bagi prosesor • Bagaimana proses dijadwalkan oleh prosesor • Sistem operasi harus menjamin bahwa dua prosesor tidak memilih proses yang sama dan proses-proses tidak akan hilang dari antrian

19. KOMPUTASI VEKTOR • Kinerja komputer general purpose berukuran mainframe terus berkembang  perkembangan aplikasi berada di luar kemampuan mainframe modern  masalah-masalah matematik di bidang aerodinamika, seismologi, meteorologi, fisika. • Ditandai dengan kebutuhan perhitungan program yang besar dan berulang-ulang untuk melakukan operasi aritmetik floating point terhadap array bilangan. • Untuk menangani  SUPERKOMPUTER

20. Superkomputer • Mampu melakukan ratusan juta operasi floating point per detik dengan harga 10-15 juta dollar. • Superkomputer bertolakbelakang dengan mainframe yang dirancang untuk kebutuhan multiprogramming, superkomputer ditujukan untuk keperluan kalkulasi numerik  umumnya digunakan untuk keperluan pusat penelitian dan kantor yang bergerak di bidang ilmiah dan rekayasa.

21. Peningkatan Kinerja Superkomputer • Superkomputer dioptimasikan untuk kebutuhan komputasi vektor, namun pada dasarnya superkomputer adalah sebuah komputer general-purpose yang memiliki kemampuan menangani tugas-tugas pengolahan skalar dan data yang umum. • Tugas utama : melakukan operasi-operasi aritmatik terhadap array atau vektor bilangan-bilangan floating point. • Iterasi diubah menjadi vector processing (paralelisme dalam komputasi vektor) atau parallel processing

22. Peningkatan Komputasi Vektor • ALU Pipelined • ALU Paralel  unit kontrol mengirimkan data ke ALU-ALU sehingga ALU-ALU tersebut dapat berfungsi secara paralel. • Prosesor Paralel  pembagian tugas menjadi beberapa proses yang akan dieksekusi secara paralel.

23. MULTIPLE PROCESSOR ORGANIZATION • Single instruction, single data stream - SISD • Single instruction, multiple data stream - SIMD • Multiple instruction, single data stream - MISD • Multiple instruction, multiple data stream- MIMD

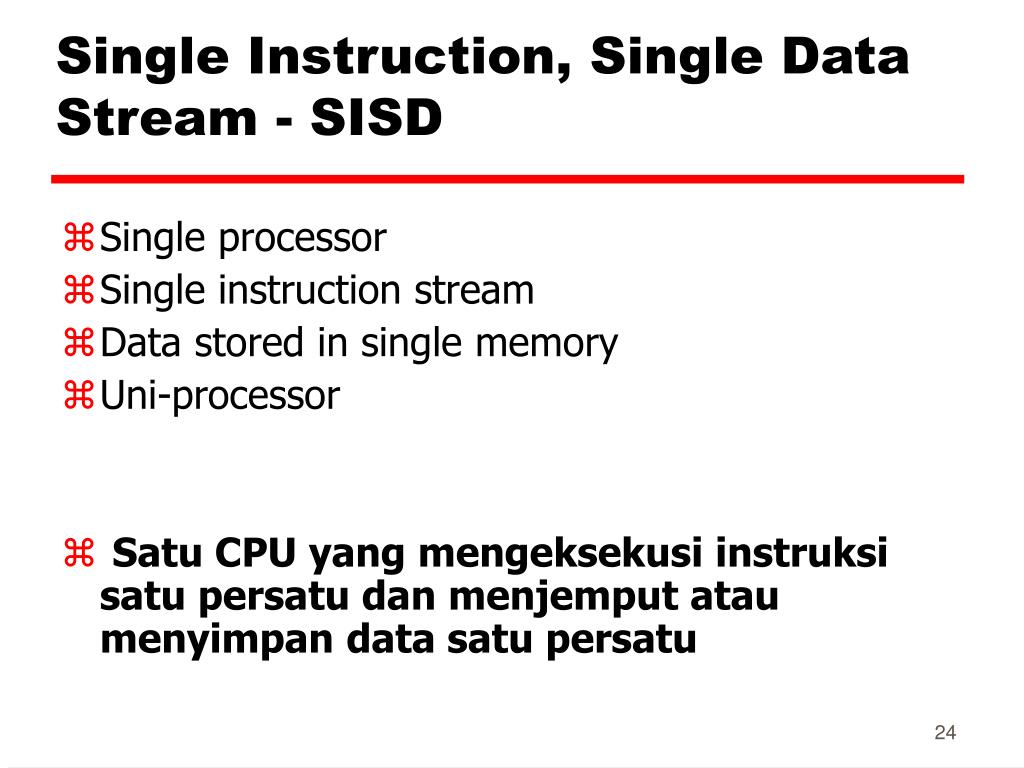

24. Single Instruction, Single Data Stream - SISD • Single processor • Single instruction stream • Data stored in single memory • Uni-processor • Satu CPU yang mengeksekusi instruksi satu persatu dan menjemput atau menyimpan data satu persatu

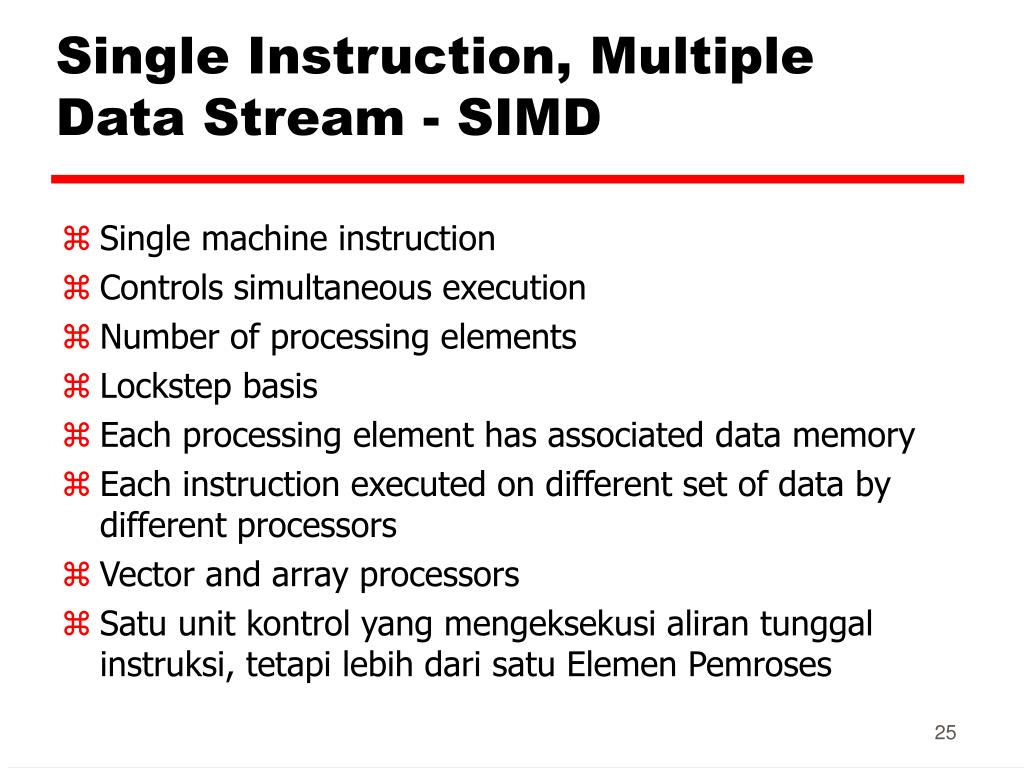

25. Single Instruction, Multiple Data Stream - SIMD • Single machine instruction • Controls simultaneous execution • Number of processing elements • Lockstep basis • Each processing element has associated data memory • Each instruction executed on different set of data by different processors • Vector and array processors • Satu unit kontrol yang mengeksekusi aliran tunggal instruksi, tetapi lebih dari satu Elemen Pemroses

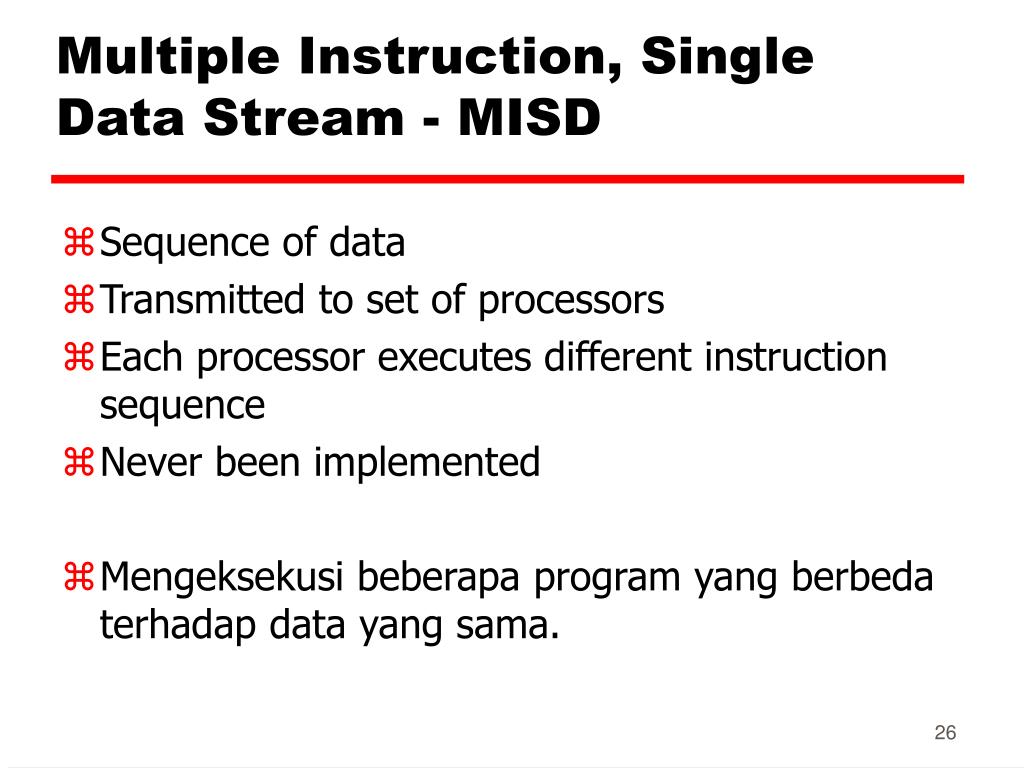

26. Multiple Instruction, Single Data Stream - MISD • Sequence of data • Transmitted to set of processors • Each processor executes different instruction sequence • Never been implemented • Mengeksekusi beberapa program yang berbeda terhadap data yang sama.

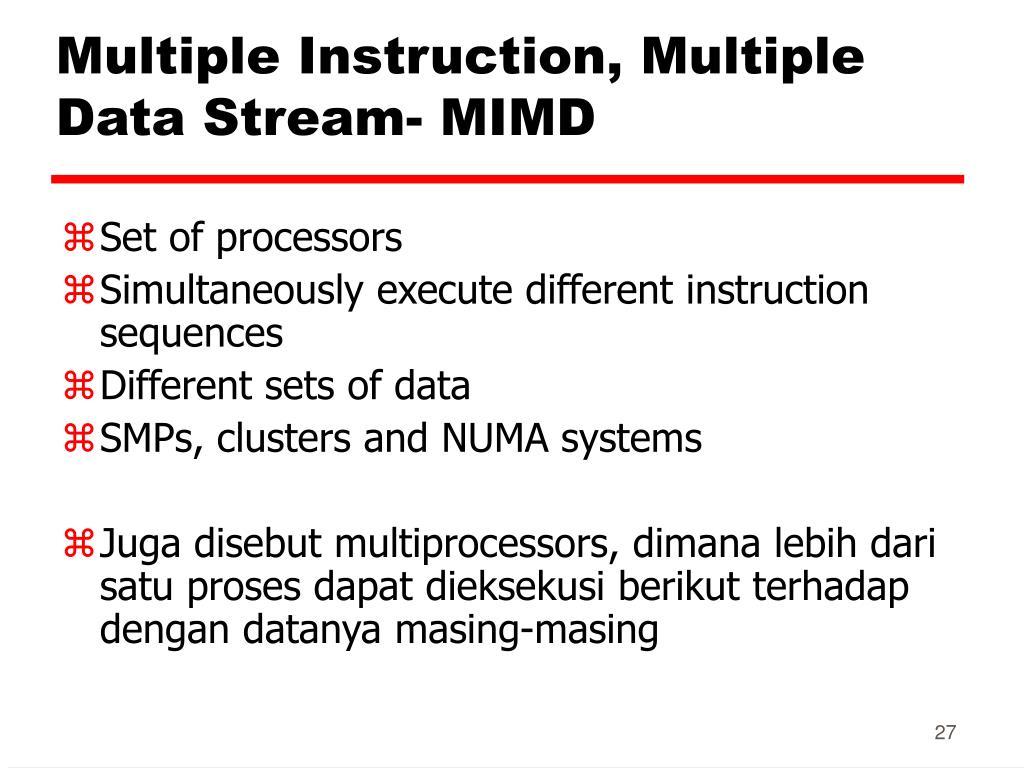

27. Multiple Instruction, Multiple Data Stream- MIMD • Set of processors • Simultaneously execute different instruction sequences • Different sets of data • SMPs, clusters and NUMA systems • Juga disebut multiprocessors, dimana lebih dari satu proses dapat dieksekusi berikut terhadap dengan datanya masing-masing

28. Taxonomy of Parallel Processor Architectures
