تهیه کننده احسان سلیمانی نژاد استاد راهنما دکتر محمد قلمباز

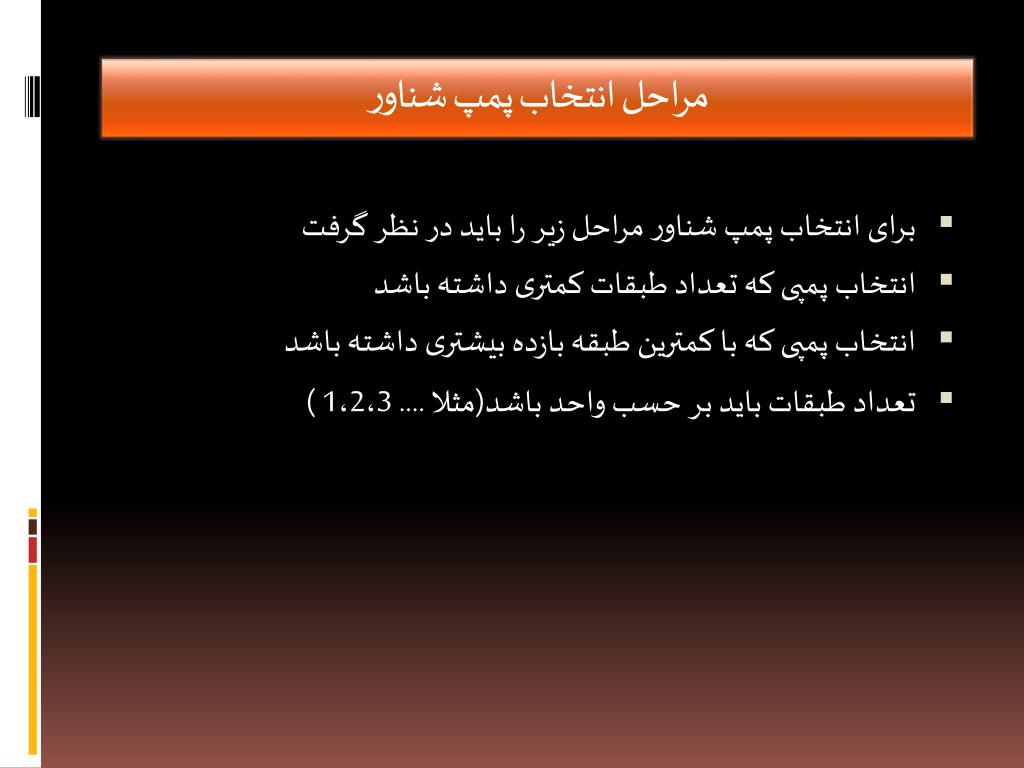

مراحل انتخاب پمپ شناور • برای انتخاب پمپ شناور مراحل زیر را باید در نظر گرفت • انتخاب پمپی که تعداد طبقات کمتری داشته باشد • انتخاب پمپی که با کمترین طبقه بازده بیشتری داشته باشد • تعداد طبقات باید بر حسب واحد باشد(مثلا .... 1،2،3 )

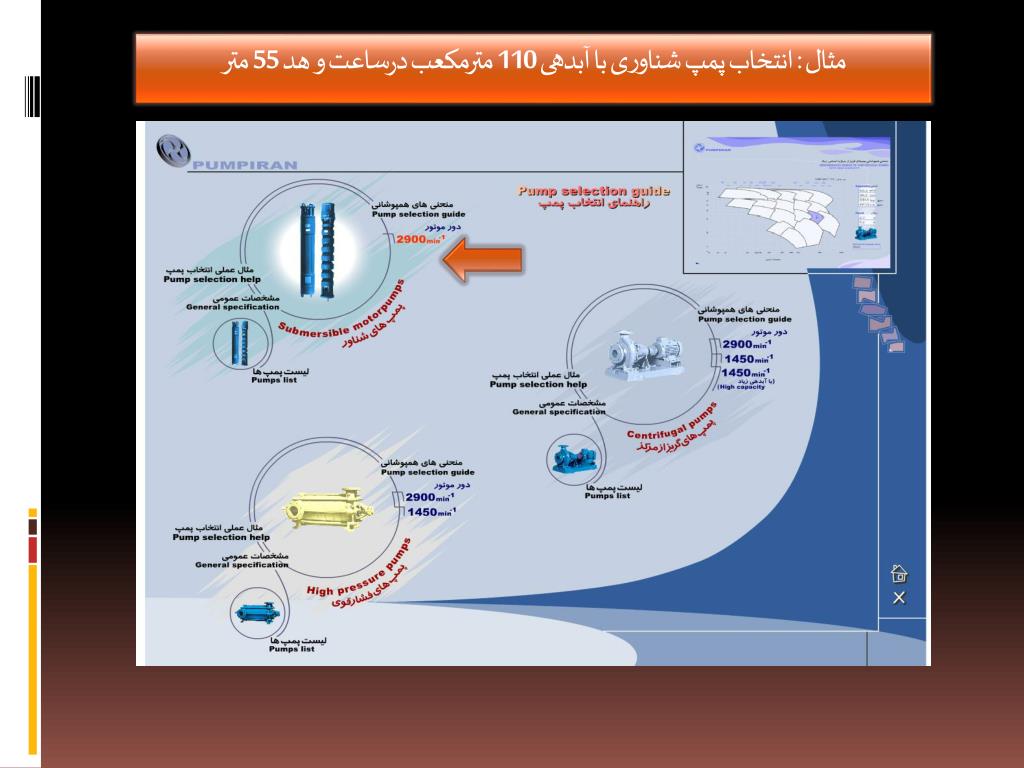

مثال : انتخاب پمپ شناوری با آبدهی 110 مترمکعب درساعت و هد 55 متر

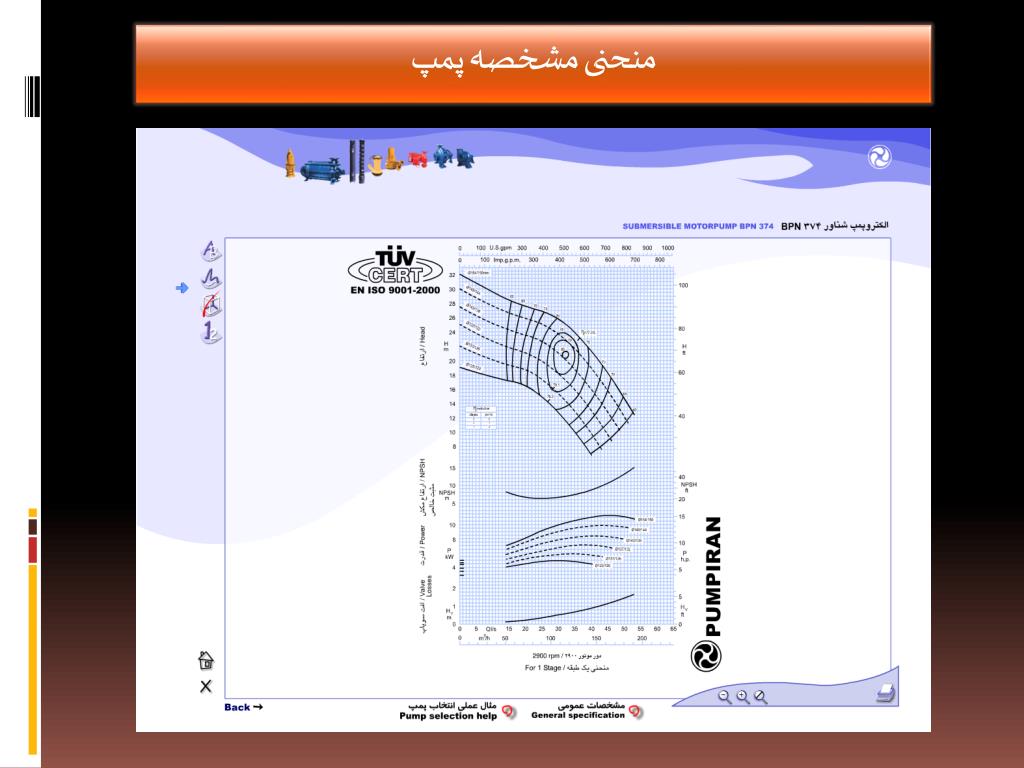

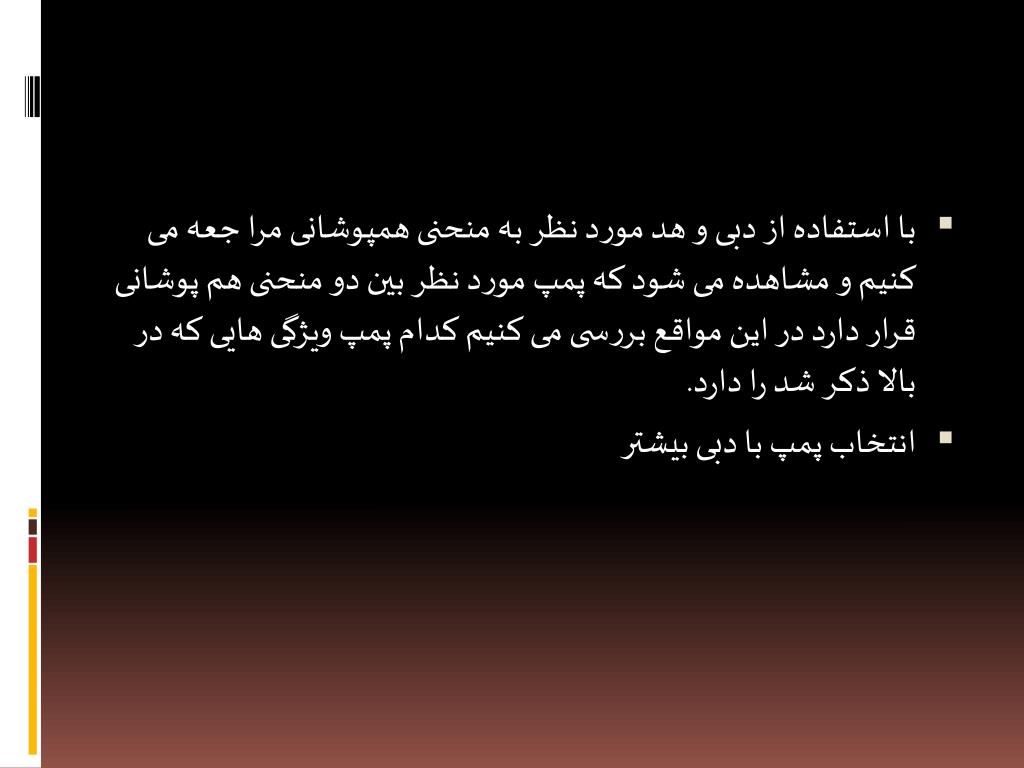

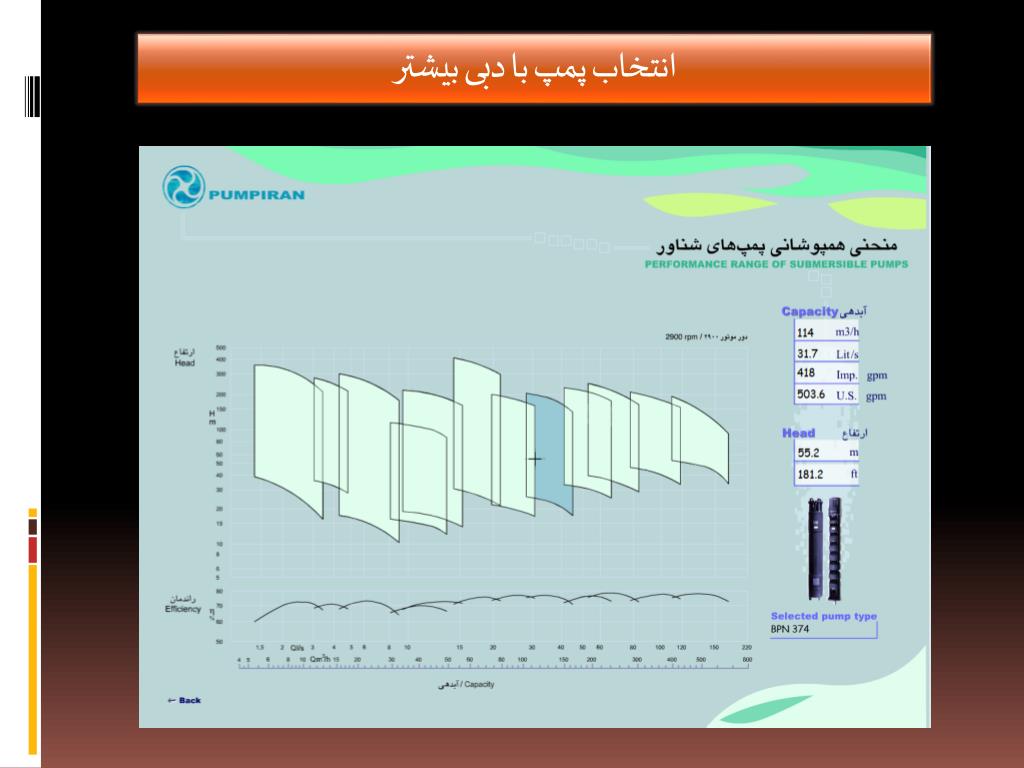

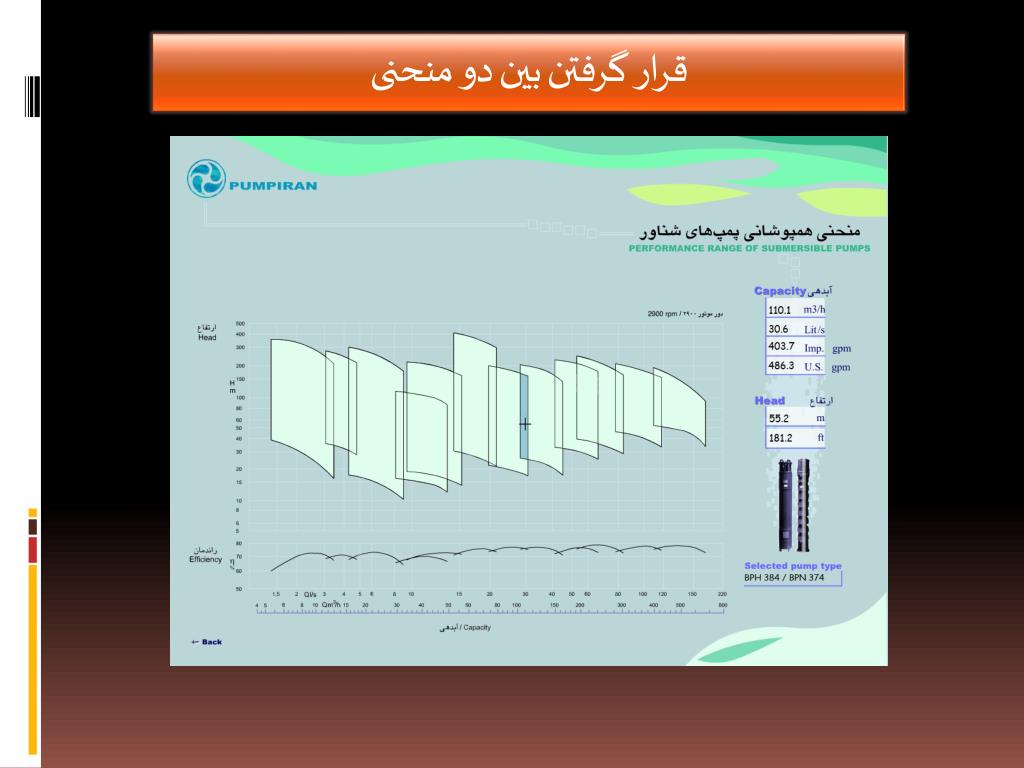

با استفاده از دبی و هد مورد نظر به منحنی همپوشانی مرا جعه می کنیم و مشاهده می شود که پمپ مورد نظر بین دو منحنی هم پوشانی قرار دارد در این مواقع بررسی می کنیم کدام پمپ ویژگی هایی که در بالا ذکر شد را دارد. • انتخاب پمپ با دبی بیشتر
0.6= بدست آوردن افت سوپاپ از نمودار در ابتدا افت سوپاپ را با استفاده از منحنی بدست می آوریم برای این کار از دبی 110 متر مکعب بر ساعت خطی رسم می کنیم تا نمودار را قطع کند از محل تقاطع خطی افقی را رسم میکنیم و افت سوپاپ را بدست می آوریم که تقریبا 0/6 است. در این مرحله باید ما افت سوپاپ را با هد مسئله جمع کنیم تا که مقدار هد کل بدست آید. 55.6= 0.6+55=افت سوپاپ +هد مسئله=محاسبه هد کل

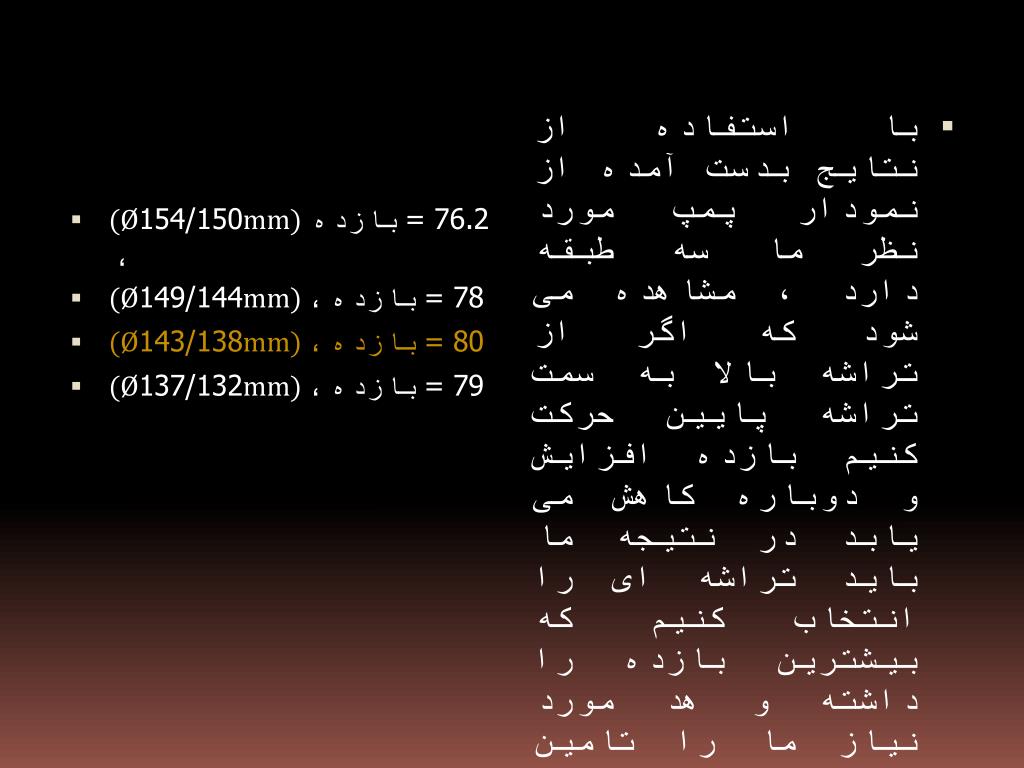

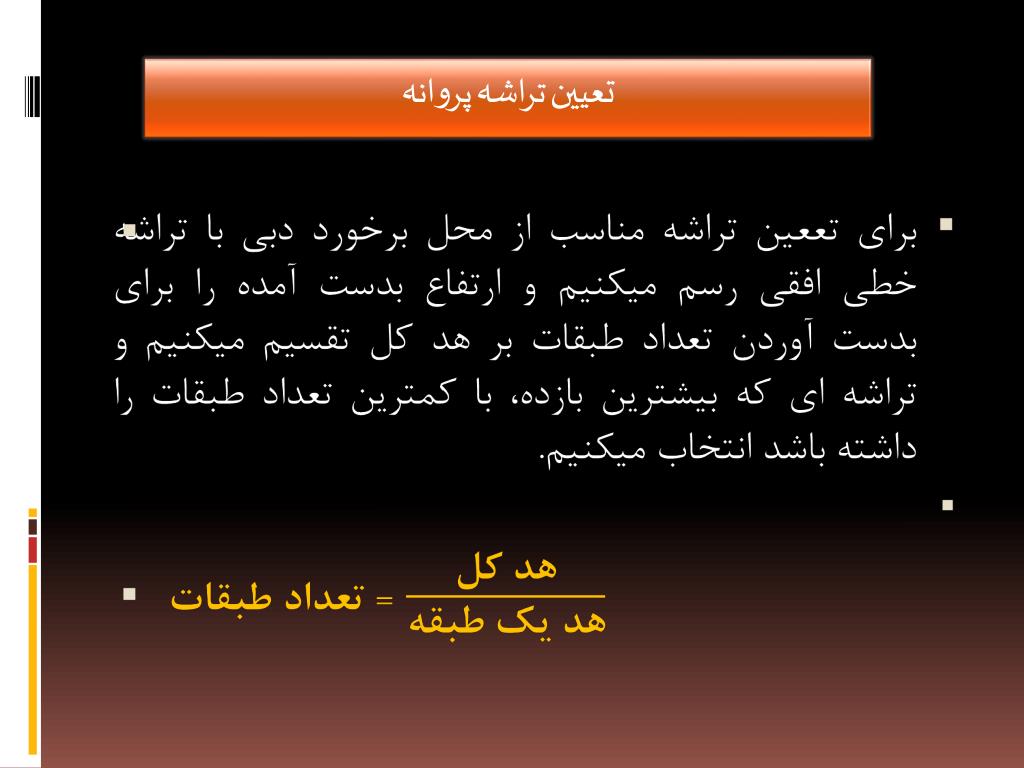

(Ø154/150mm)76.2 =بازده ، • (Ø149/144mm)78= بازده ، • (Ø143/138mm)80= بازده ، • (Ø137/132mm)79= بازده ، • با استفاده از نتایج بدست آمده از نمودار پمپ مورد نظر ما سه طبقه دارد ، مشاهده می شود که اگر از تراشه بالا به سمت تراشه پایین حرکت کنیم بازده افزایش و دوباره کاهش می یابد در نتیجه ما باید تراشه ای را انتخاب کنیم که بیشترین بازده را داشته و هد مورد نیاز ما را تامین کند . • مدل پمپ مورد نظر: • 374/3a(Ø143/138mm)

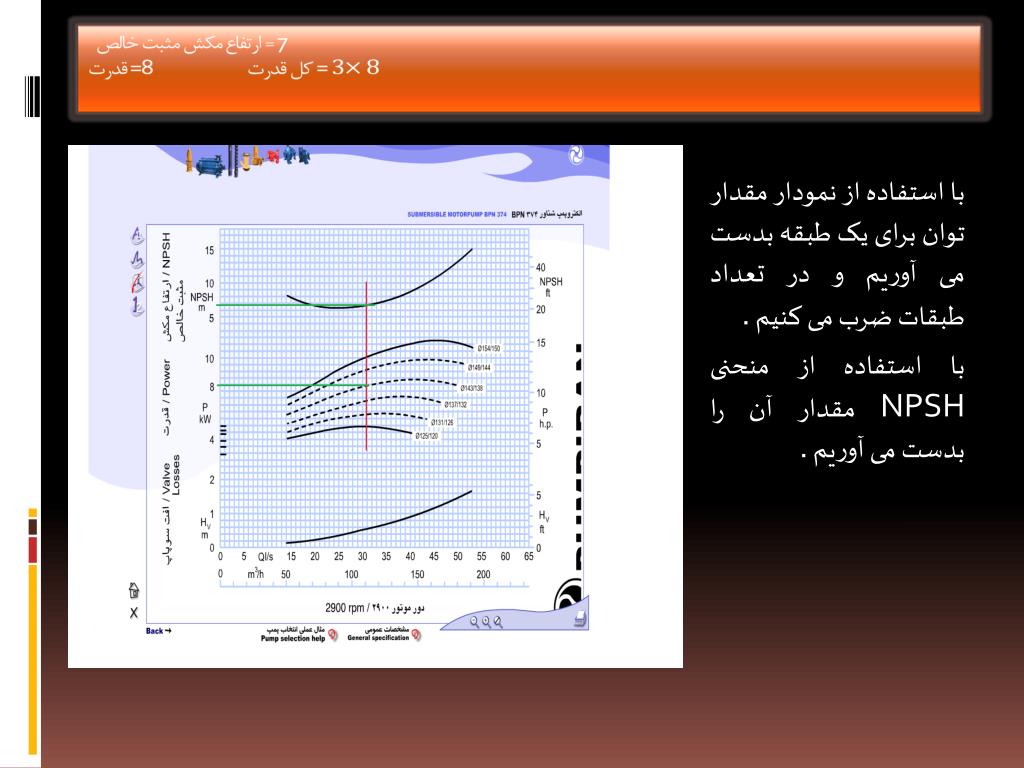

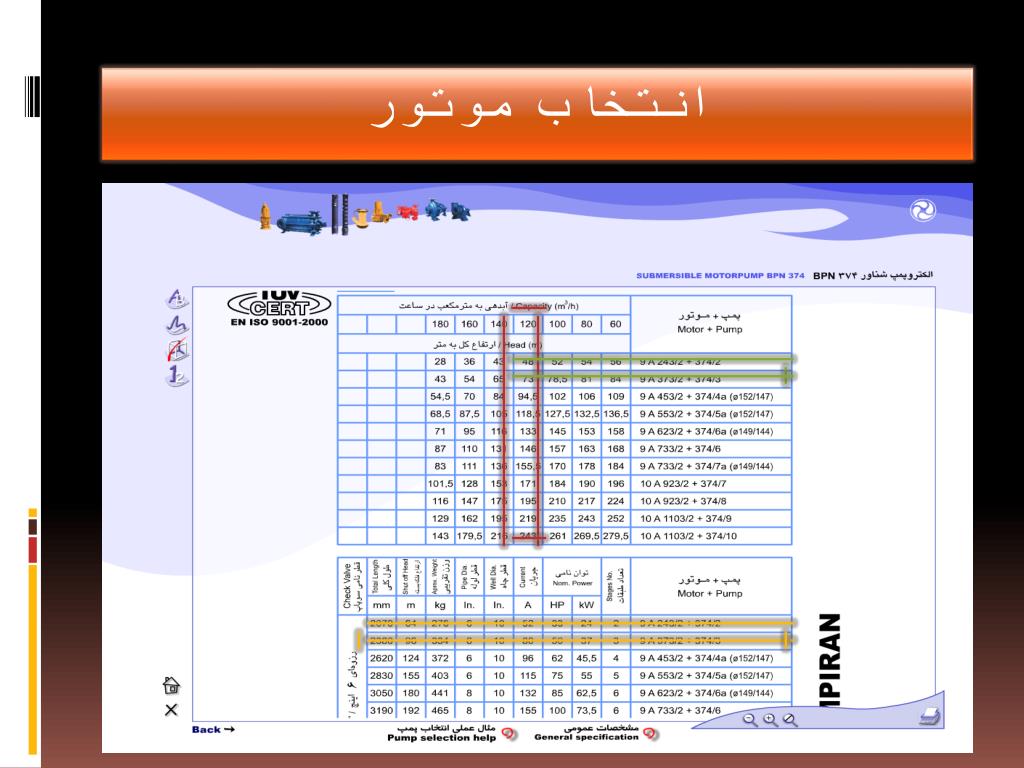

با استفاده از نمودار مقدار توان برای یک طبقه بدست می آوریم و در تعداد طبقات ضرب می کنیم . با استفاده از منحنی NPSH مقدار آن را بدست می آوریم .
