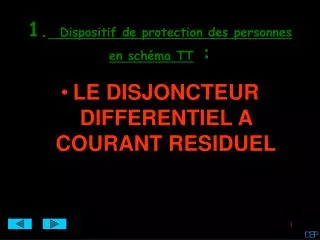

  1. 1.Dispositif de protection des personnes en schéma TT : • LE DISJONCTEUR DIFFERENTIEL A COURANT RESIDUEL

  2. Le disjoncteur différentiel • Protection des circuits contre • Surcharges • Courts circuits • Protection des personnes • Régime de neutre TT

  3. Le disjoncteur différentiel • Disjoncteur abonné • Relais différentiel • Interrupteur différentiel

  4. Fonctionnement Normal 2. Problème : IL = IN IL IN - IF IF Récepteur Fonctionnement Anormal IL = IN- IF

  5. Bouton d’enclenchement Pôles principaux Bouton de déclenchement Déclenchement magnéto thermique électro- aimant Bobine de détection Toremagnétique Bobine de Phase Bobine de Neutre RESEAU 2.1. Principe de fonctionnement : Ph N UTILISATION

  6. RESEAU Ph N UTILISATION Fonctionnement Normal IL = IN L = N IN IL

  7. RESEAU Ph N UTILISATION Fonctionnement Anormal IL = IN - IF L > N IN - IF IL

  8. 2.3. Seuil de réglage : Pas de déclenchement Déclenchement possible Déclenchement certain IF IN / 2 IN

  9. 2.4. Temps de déclenchement :

  10. 3. Documentations : • 3.1. Interrupteur différentiel : • 3.2. Relais différentiel : • 3.3. Tore pour relais différentiel : • 3.4. Disjoncteur abonné :

  11. Bibliographie • Catalogue distribution basse tension Schneider Electric • Electrosystème T STI et 1 STI : H. NEY (édition NATHAN Technique)) • Conception et réalisation E. DUPONT Professeur Génie Électrique Lycée E. COMBES 17 800 PONS

  12. Disjoncteur Abonné

  13. Relais différentiel

  14. Interrupteur différentiel

  15. Interrupteur différentiel

  16. Relais différentiel

  17. Tore pour relais différentiel

  18. Disjoncteur abonné
