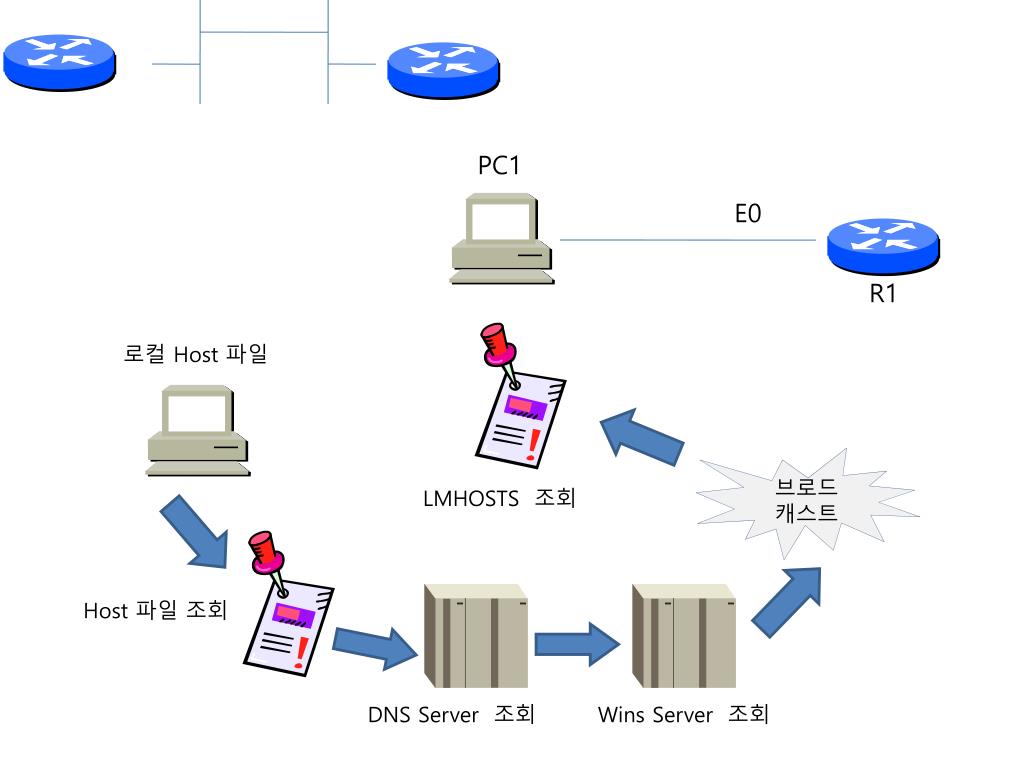

PC1. E0. R1. 로컬 Host 파일. 브로드 캐스트. LMHOSTS 조회. Host 파일 조회. DNS Server 조회. Wins Server 조회. 맥어드레스 테이블. E0 : 0260.8c01.1111 E0 : 0260.8c01.2222 E1 : 0260.8c01.3333 E1 : 0260.8c01.4444. Port E0. Port E1. 0260.8c01.3333. 0260.8c01.1111. Bridge. 0260.8c01.2222.
