Presentation Transcript

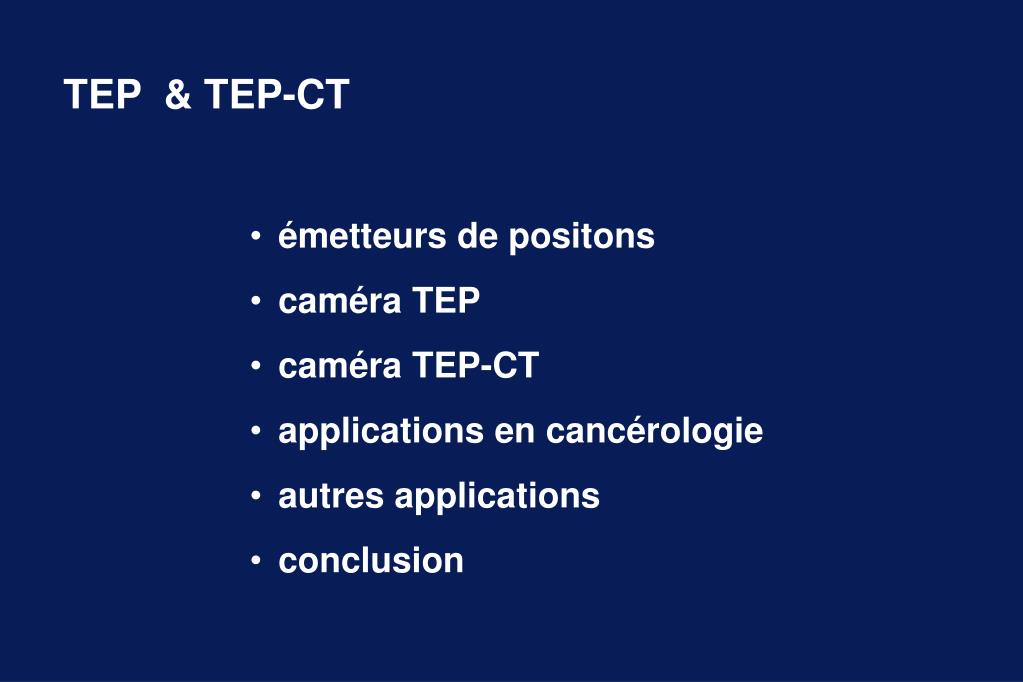

  1. émetteurs de positons caméra TEP caméra TEP-CT applications en cancérologie autres applications conclusion TEP & TEP-CT

  2. émetteurs de positons • caméra TEP • caméra TEP-CT • applications en cancérologie • autres applications • conclusion

  3. alpha noyaux d'hélium béta - électrons gamma photons émission radioactive classique g a b - émission de positons béta + positon « électron » positif anti-particule réaction d ’annihilation Dirac 1927 Anderson 1932 b+

  4.  n p p n p p n n n p n n n p p p p p p p n p n n n n p p p 18 18  F O 9 8 pn + ++  exemple du fluor 18 positon n n p n n n n neutrino instable stable

  5. e-  devenir du positon : réaction d ’annihilation g 511 keV libre parcours moyen 180 ° g 511 keV E = mc2

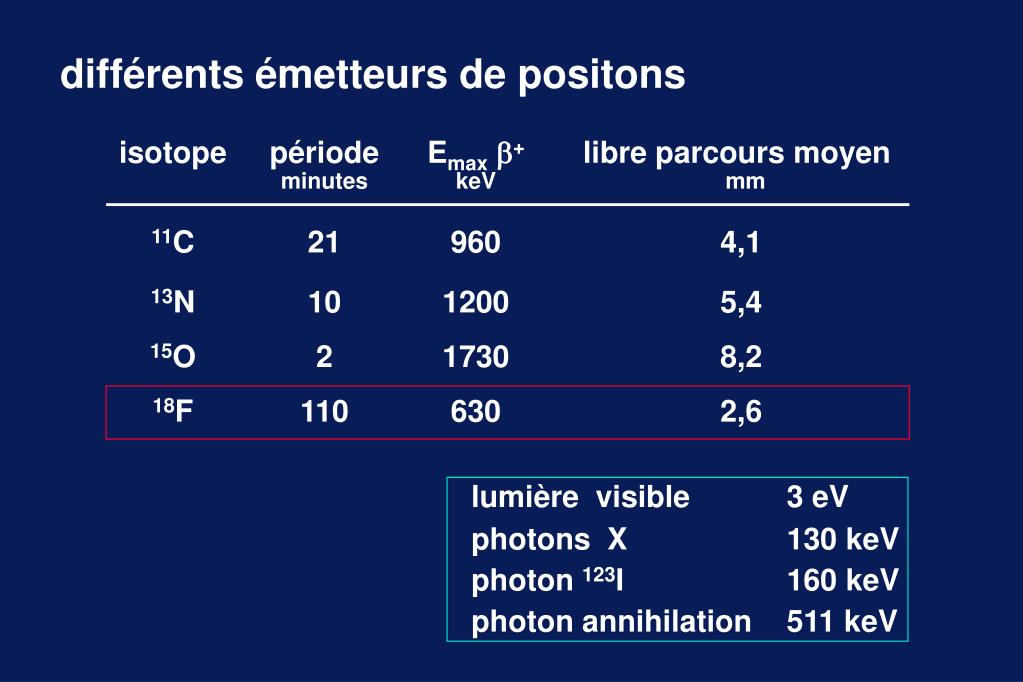

  6. différents émetteurs de positons isotope période Emaxb+ libre parcours moyen minuteskeVmm 11C 21 960 4,1 13N 10 1200 5,4 15O 2 1730 8,2 18F 110 630 2,6 lumière visible 3 eV photons X 130 keV photon 123I 160 keV photon annihilation 511 keV

  7. production des émetteurs de positons

  8. émetteurs de positons • caméra TEP • caméra TEP-CT • applications en cancérologie • autres applications • conclusion

  9. détection des photons :photo-multiplicateur (PM) cristal cathode dynodes anode photon  électron

  10. caméra TEP blocs de 8 x 8 cristaux + 4 PM 4 anneaux de 72 blocs 18432 cristaux de détection résolution spatiale # 5 mm cristaux PM

  11. caméra TEPdétection de coïncidence  < 12 ns

  12. caméra TEPdétection 2D et 3D 2D 3D

  13. gamma caméra et caméra TEP gamma caméra caméra TEP

  14. caméra TEP

  15. émetteurs de positons • caméra TEP • caméra TEP-CT • applications en cancérologie • autres applications • conclusion

  16. 60 cm RX scanographe TEP TEP - CT

  17. TEP-CT 170 cm x 168 cm x 110 cm rotation : 30 t / min Scan spiralé : 1 - 8 min TEP : 6 - 40 min 110 cm 60 cm 168 cm Scan TEP 100 cm zone d’exploration bi-modalités

  18. TEP - CT : fusion des images + = Scan TEP TEP - CT
