  1. Bedrijfskolom Handboek 2.1 Lay-out

  2. Totaaloverzicht 1 Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia INSLAG OPSLAG UITSLAG UITSLAG RETOURS INSLAG RETOURS

  3. Totaaloverzicht 1 L E V E R A N C I E R S Bijv.: volle vrachtwagens van één artikelsoort van één fabrikant KL ANTEN Bijv.: volle vrachtwagens van veel artikelsoorten naar veel klanten INSLAG OPSLAG UITSLAG = Ontvangst = Orderverzamelen & opzenden UITSLAG RETOURS INSLAG RETOURS

  4. LEVERANCIER ONTVANGST UITSORTERING VERZENDING KLANTEN Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia

  5. Totaaloverzicht 2 Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia

  6. Elementen van lay-out 1) Interne en externe manoeuvreerruimte Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Interne manoeuvreerruimte Externe manoeuvreerruimte Laden Lossen

  7. Loskade Laadkade U- routing of single Side Flow Elementen van lay-out 2) Flow doorheen het magazijn Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia 1) De U- routing of “Single side” flow:

  8. Loskade Laadkade I- routing of Cross Flow Elementen van lay-out 2) Flow doorheen het magazijn Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia 2) De I - routing of “Cross” flow:

  9. Laadkade Loskade Angle Flow Elementen van lay-out 2) Flow doorheen het magazijn Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia 3) De “Angle” flow:

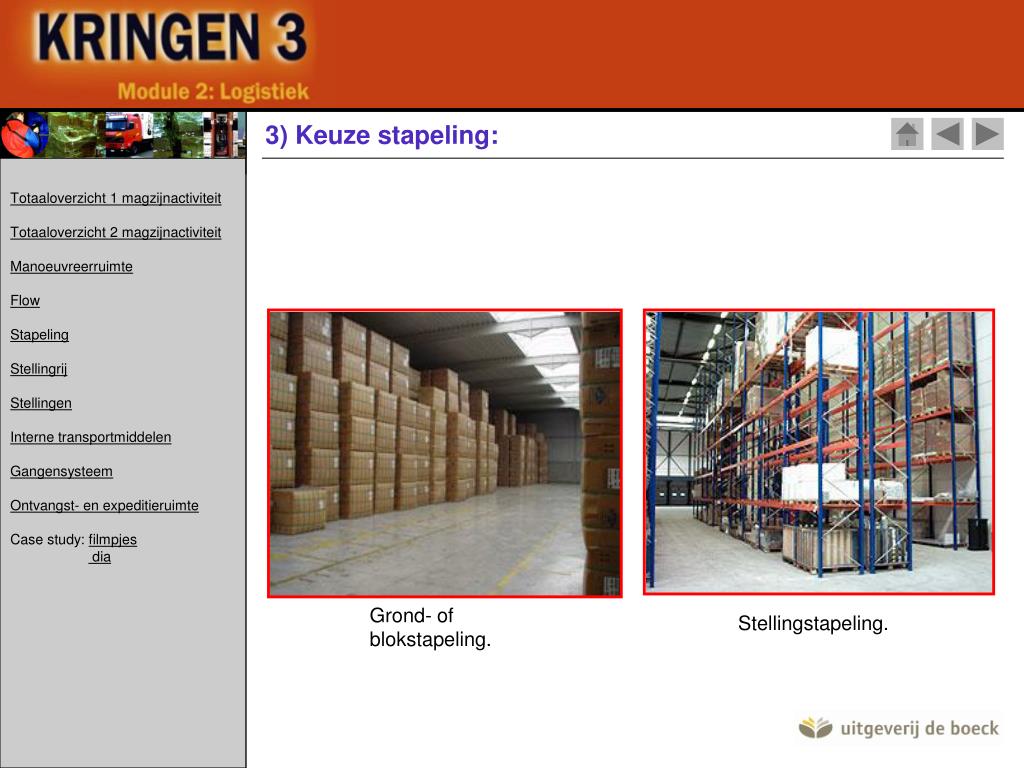

  10. 3) Keuze stapeling: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Grond- of blokstapeling. Stellingstapeling.

  11. 4) Keuze van het soort stellingrijen Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Palletstelling enkeldiep of dubbeldiep. Doorrolstelling multidiep. Inrij- doorrijstelling multidiep.

  12. 5) Keuze van het soort stellingen Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Palletstelling enkeldiep of dubbeldiep. Doorrolstelling multidiep. Inrij- doorrijstelling multidiep.

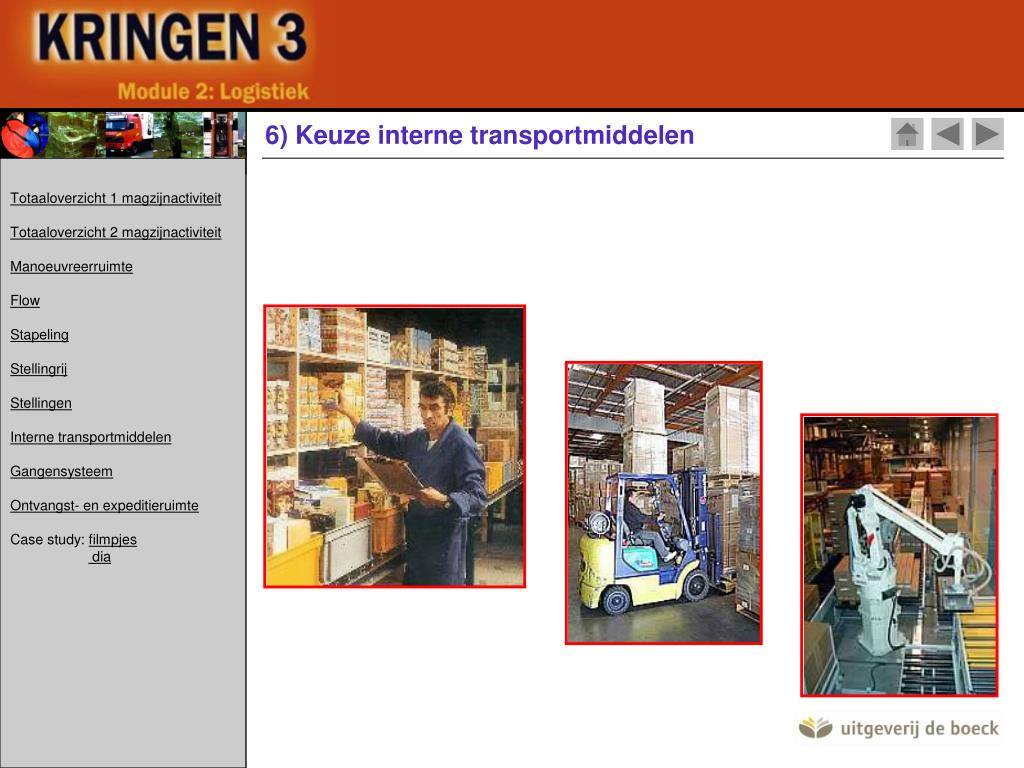

  13. 6) Keuze interne transportmiddelen Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia

  14. Elementen van lay-out 7) Keuze gangensysteem: in functie van de interne transportmiddelen Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Brede gangen voor het werken met een heftruck? Smalle gangen voor het werken met een smallegangentruck? Geen gangen bij het werken in een inrij- doorrijstelling?

  15. 7) Keuze gangensysteem in functie van de orderverzamelmethode (bril 1) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Dynamische orderverzamelsystemen: Dynamisch: goederen naar de man!

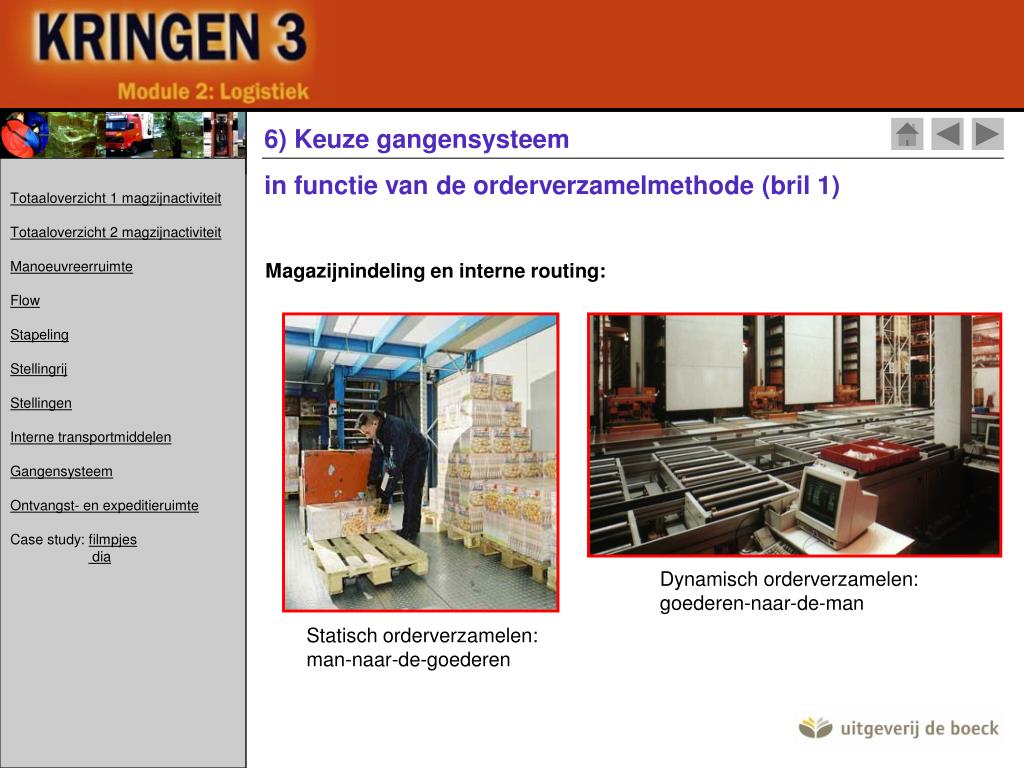

  16. 6) Keuze gangensysteem in functie van de orderverzamelmethode (bril 1) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Magazijnindeling en interne routing: Dynamisch orderverzamelen: goederen-naar-de-man Statisch orderverzamelen: man-naar-de-goederen

  17. 6) Keuze gangensysteem in functie van de orderverzamelmethode (bril 2) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Statische orderverzamelsystemen: • Eéndimensionale systemen: horizontaal verplaatsen. • Tweedimensionale systemen: horizontaal en/of verticaal verplaatsen.

  18. Toestellen om goederen te verzamelen Reachtruck of heftruck voor het aanvullen van de rekken. 7) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Orderverzamelsystemen volgens werkmethode in de gang: Eénzijdig orderverzamelen in een breed gangpad: Eerst aan één zijde, daarna aan de andere zijde.

  19. 7) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Eénzijdig orderverzamelen in een breed gangpad: Voordelen: • de verzamelaars kunnen elkaar kruisen, inhalen of passeren, er is meestal tweerichtingsverkeer; • geen extra investering in smallegangentrucks. Nadelen: • elke gang moet twee keer doorlopen worden; • brede gangen dus minder opslagcapaciteit. Opmerking: breed gangpad: aanvullen met reachtruck ongeveer 2,5 meter breed

  20. Toestellen om goederen te verzamelen Smallegangentruck om palletten aan te vullen in de rekken 7) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Orderverzamelsystemen volgens werkmethode in de gang: Tweezijdig orderverzamelen in een smal gangpad: Goederen links en rechts nemen en achter stelling naar volgende gangpad.

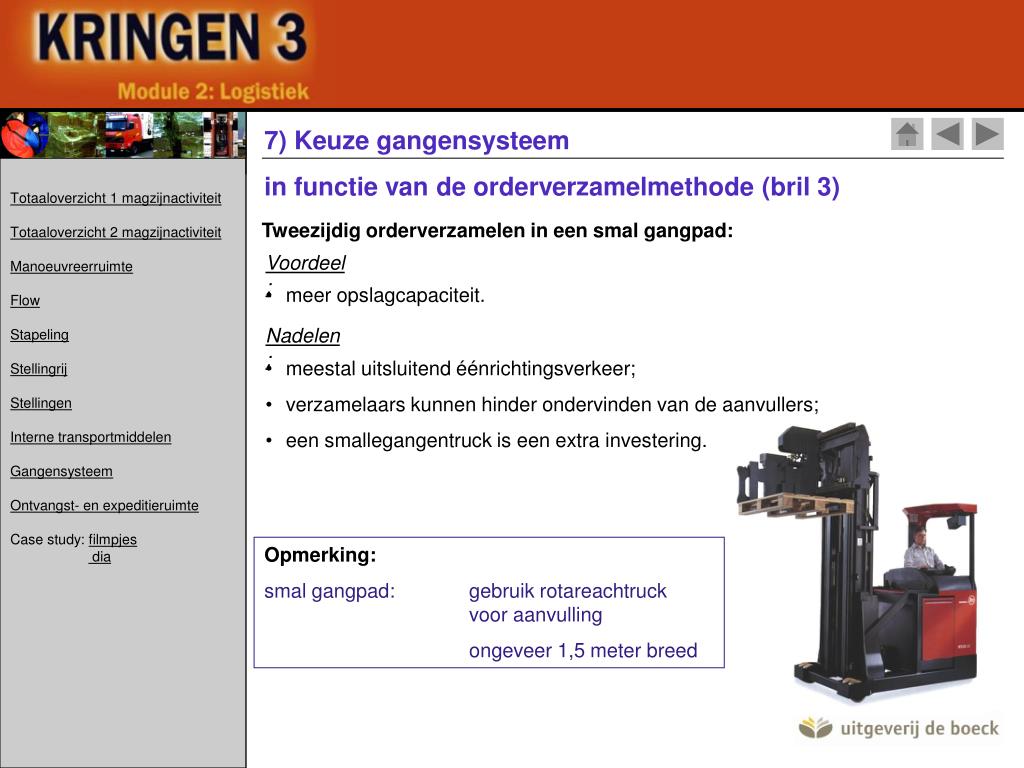

  21. 7) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Tweezijdig orderverzamelen in een smal gangpad: Voordeel: • meer opslagcapaciteit. Nadelen: • meestal uitsluitend éénrichtingsverkeer; • verzamelaars kunnen hinder ondervinden van de aanvullers; • een smallegangentruck is een extra investering. Opmerking: smal gangpad: gebruik rotareachtruck voor aanvulling ongeveer 1,5 meter breed

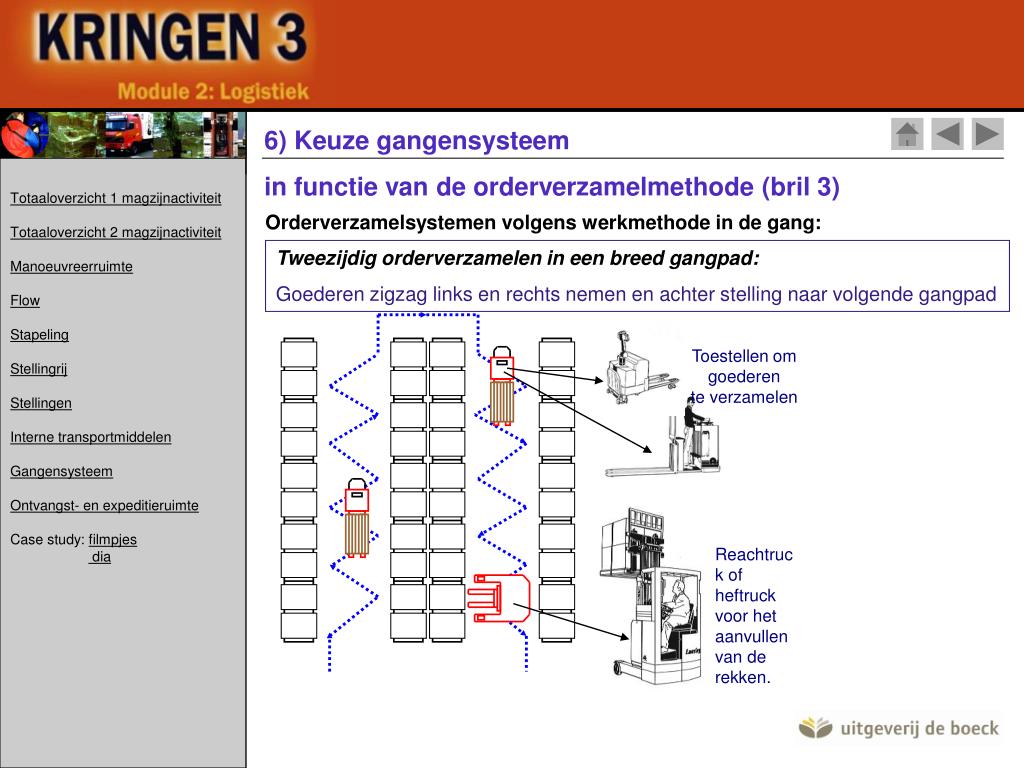

  22. Toestellen om goederen te verzamelen Reachtruck of heftruck voor het aanvullen van de rekken. 6) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Orderverzamelsystemen volgens werkmethode in de gang: Tweezijdig orderverzamelen in een breed gangpad: Goederen zigzag links en rechts nemen en achter stelling naar volgende gangpad

  23. 6) Keuze gangensysteem in functie van de orderverzamelmethode (bril 3) Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Tweezijdig orderverzamelen in een breed gangpad: Voordelen: • de verzamelaar moet niet terugkeren in dezelfde gang; • geen extra investering voor smallegangentrucks; • verzamelaars kunnen elkaar inhalen en passeren. Nadelen: • minder opslagcapaciteit; • verzamelaars kunnen gehinderd worden door de aanvullers.

  24. inslaan van goederen Werkzaamheden op de afdeling magazijn / expeditie 8) Ontvangst- en expeditieruimte Afbakening ontvangstruimte voor geloste goederen. Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia

  25. 8) Ontvangst- en expeditieruimte Indeling uitzetruimte: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Uitzetruimte: - plaats waar goederen wachten om geladen te worden; - afgebakende zones in de buurt van laadkade of laadperron. Wie brengt de goederen naar de uitzetruimte? • de orderverzamelaar; • chauffeurs voor het intern transport, door mensen van de controleafdeling of inpakafdeling; • automatisch.

  26. 8) Ontvangst- en expeditieruimte Indeling uitzetruimte volgens het type zending: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Een deel van de uitzetruimte kan gebruikt worden voor af te halen goederen. Er kan een aparte laadpoort voorzien worden. In de uitzetruimte zet men ook de goederen waarvoor men zelf de externe expeditie verzorgt.

  27. 8) Ontvangst- en expeditieruimte Indeling uitzetruimte volgens het type zending: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Er kan plaats voorzien worden voor het klaarzetten van volledige wagenladingen. Per wagenlading kan een oppervlakte als afgebakende zone voorbehouden worden in de uitzetruimte. Soms worden volle wagenladingen ook met automatische systemen geladen.

  28. 8) Ontvangst- en expeditieruimte Indeling uitzetruimte volgens het type zending: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Groupagezending: meerdere afnemers in één vrachtwagen aparte plaats in uitzetruimte rekening houden met routeplanning: eerste leveren, laatst plaatsen

  29. Case study Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia Het maken van een lay-out is erg complex omdat al de elementen aan elkaar vasthangen en op elkaar inwerken! Het is het werk van echte specialisten. Een uitvoerend medewerker kan dus in erg uiteenlopende magazijnen tewerkgesteld worden! Links naar voorbeeldfilmpjes http://video.reedbusiness.nl/logistiek/index.php?id=876&publisher=logistiek&category=Reportages;# Kies Videokeuze Kies Iris Vis : Optimale routes voor orderpickers http://www.yourtechtv.com/viewVideo.php?video_id=424&title=Supply_Chain_Case_Study&vpkey=5e3c1e851b

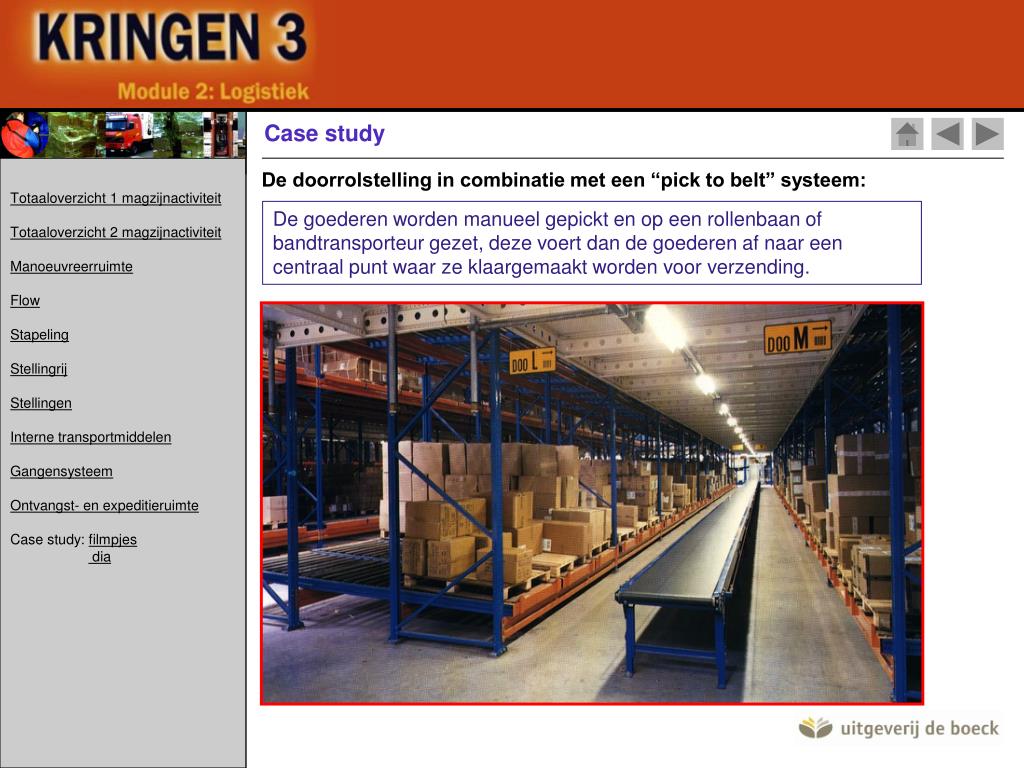

  30. Case study De doorrolstelling in combinatie met een “pick to belt” systeem: Totaaloverzicht 1 magzijnactiviteit Totaaloverzicht 2 magzijnactiviteit Manoeuvreerruimte Flow Stapeling Stellingrij Stellingen Interne transportmiddelen Gangensysteem Ontvangst- en expeditieruimte Case study: filmpjes dia De goederen worden manueel gepickt en op een rollenbaan of bandtransporteur gezet, deze voert dan de goederen af naar een centraal punt waar ze klaargemaakt worden voor verzending.
